객체지향프로그래밍 제 4 주 – 그래픽 프로그래밍 기초

1. 객체지향프로그래밍제 4주 –그래픽 프로그래밍 기초 강원대학교

2. 제 5장그래픽 프로그래밍 • 제 4주 강의 목표 • 간단한 그래픽 프로그램을 작성하는 법을 배운다. • 도형을 그리고 색을 선택하는 법을 배운다. 강원대학교

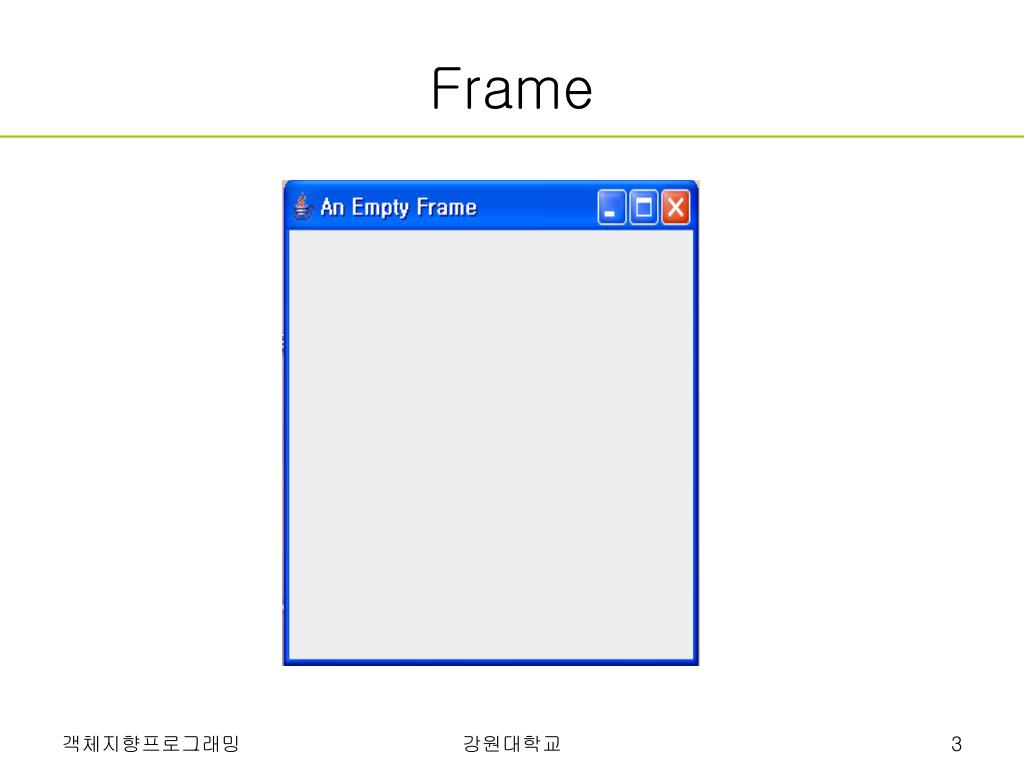

3. Frame 강원대학교

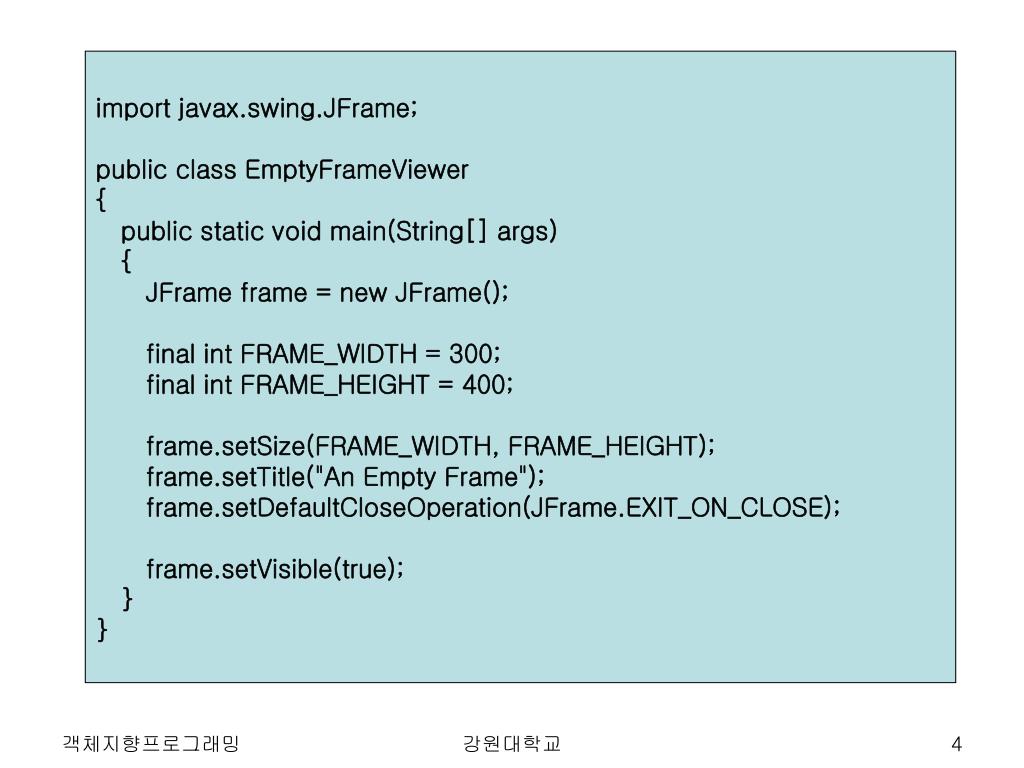

4. import javax.swing.JFrame; public class EmptyFrameViewer { public static void main(String[] args) { JFrame frame = new JFrame(); final int FRAME_WIDTH = 300; final int FRAME_HEIGHT = 400; frame.setSize(FRAME_WIDTH, FRAME_HEIGHT); frame.setTitle("An Empty Frame"); frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); frame.setVisible(true); } } 강원대학교

5. 도형 그리기 • 프레임 안에 도형을 그리기 위해서는 그림 그리는 기능을 가진 부품(JComponent)을 프레임에 넣어주어야 함 • JComponent 객체는 paintComponent 메소드를 가짐 • paintComponent 메소드는 필요할 때마다 시스템에 의해 자동으로 호출됨 • 필요한 때 • 프로그램이 처음 실행될 때 • 프레임을 아이콘으로 최소화했다가 다시 창으로 복원시킬 때 • 프레임이 다른 윈도우에 의해 가려졌다가 나타날 때 • 마우스 드래그를 이용해 프레임을 이동시킬 때 등 강원대학교

6. import javax.swing.*; public class EmptyFrameViewer { public static void main(String[] args) { JFrame frame = new JFrame(); final int FRAME_WIDTH = 300; final int FRAME_HEIGHT = 400; frame.setSize(FRAME_WIDTH, FRAME_HEIGHT); frame.setTitle("An Empty Frame"); frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); JComponent component = new JComponent(); // 부품을 구성 frame.add(component); // 부품을 프레임에 넣음 frame.setVisible(true); } } 강원대학교

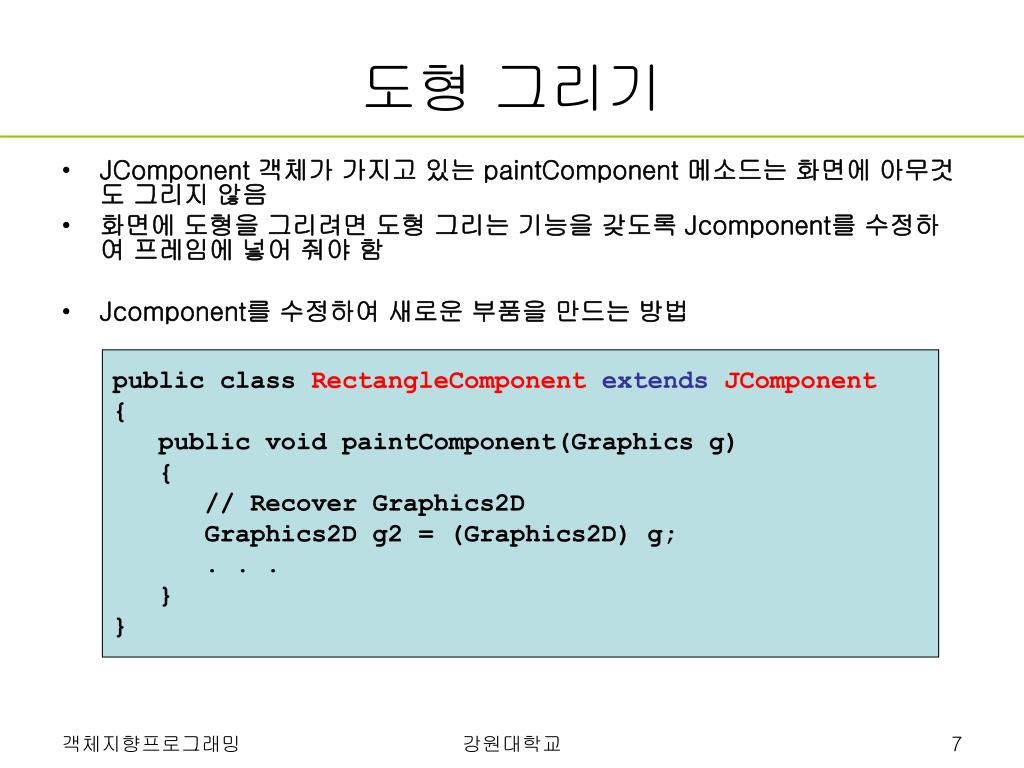

7. 도형 그리기 • JComponent객체가 가지고 있는 paintComponent메소드는 화면에 아무것도 그리지 않음 • 화면에 도형을 그리려면 도형 그리는 기능을 갖도록 Jcomponent를 수정하여 프레임에 넣어 줘야 함 • Jcomponent를 수정하여 새로운 부품을 만드는 방법 public class RectangleComponentextends JComponent{ public void paintComponent(Graphics g) { // Recover Graphics2D Graphics2D g2 = (Graphics2D) g; . . . }} 강원대학교

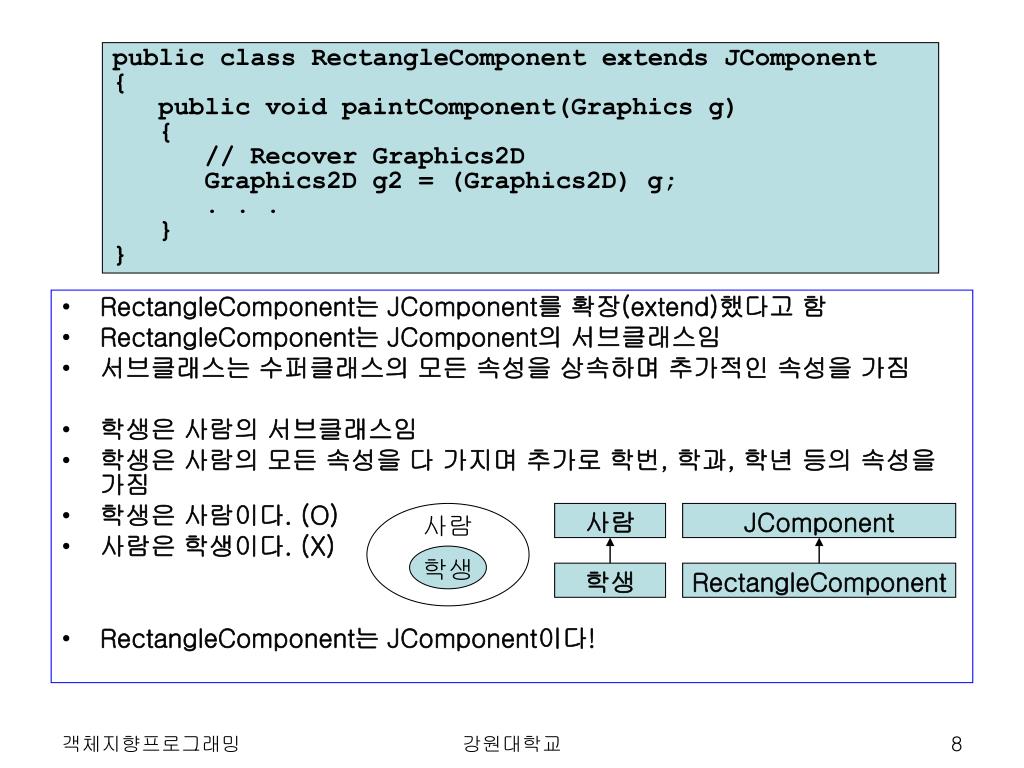

8. public class RectangleComponent extends JComponent{ public void paintComponent(Graphics g) { // Recover Graphics2D Graphics2D g2 = (Graphics2D) g; . . . }} • RectangleComponent는 JComponent를 확장(extend)했다고 함 • RectangleComponent는 JComponent의 서브클래스임 • 서브클래스는 수퍼클래스의 모든 속성을 상속하며 추가적인 속성을 가짐 • 학생은 사람의 서브클래스임 • 학생은 사람의 모든 속성을 다 가지며 추가로 학번, 학과, 학년 등의 속성을 가짐 • 학생은 사람이다. (O) • 사람은 학생이다. (X) • RectangleComponent는 JComponent이다! 사람 사람 JComponent 학생 학생 RectangleComponent 강원대학교

9. RectangleComponent.java public class RectangleComponent extends JComponent{ public void paintComponent(Graphics g) { // Recover Graphics2D Graphics2D g2 = (Graphics2D) g; Rectangle box = new Rectangle(5, 10, 20, 30); g2.draw(box); }} • RectanlgeComponent 클래스는 수퍼클래스인 JComponent의 paintComponent 메소드를 상속하여 이를 재정의(override)함 • JComponent의 paintComponent 메소드는 아무것도 그리지 않음 • 재정의된 paintComponent 메소드는 사각형 인스턴스를 하나 구성하고 이것을 화면에 그림 강원대학교

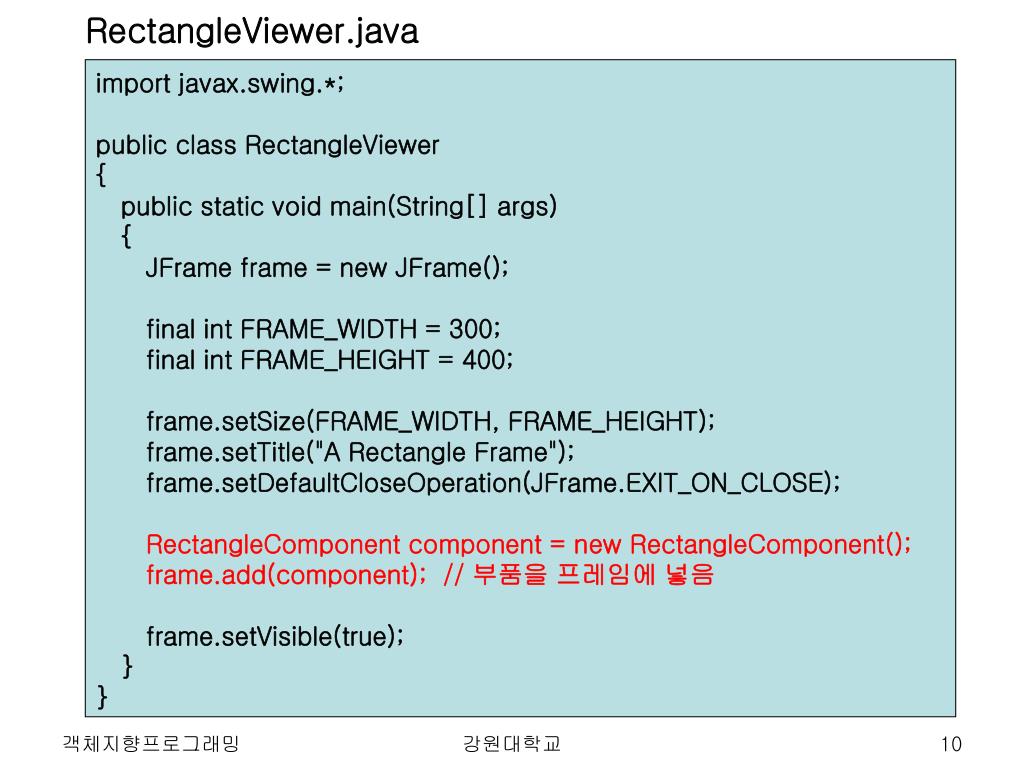

10. RectangleViewer.java import javax.swing.*; public class RectangleViewer { public static void main(String[] args) { JFrame frame = new JFrame(); final int FRAME_WIDTH = 300; final int FRAME_HEIGHT = 400; frame.setSize(FRAME_WIDTH, FRAME_HEIGHT); frame.setTitle("A Rectangle Frame"); frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); RectangleComponent component = new RectangleComponent(); frame.add(component); // 부품을 프레임에 넣음 frame.setVisible(true); } } 강원대학교

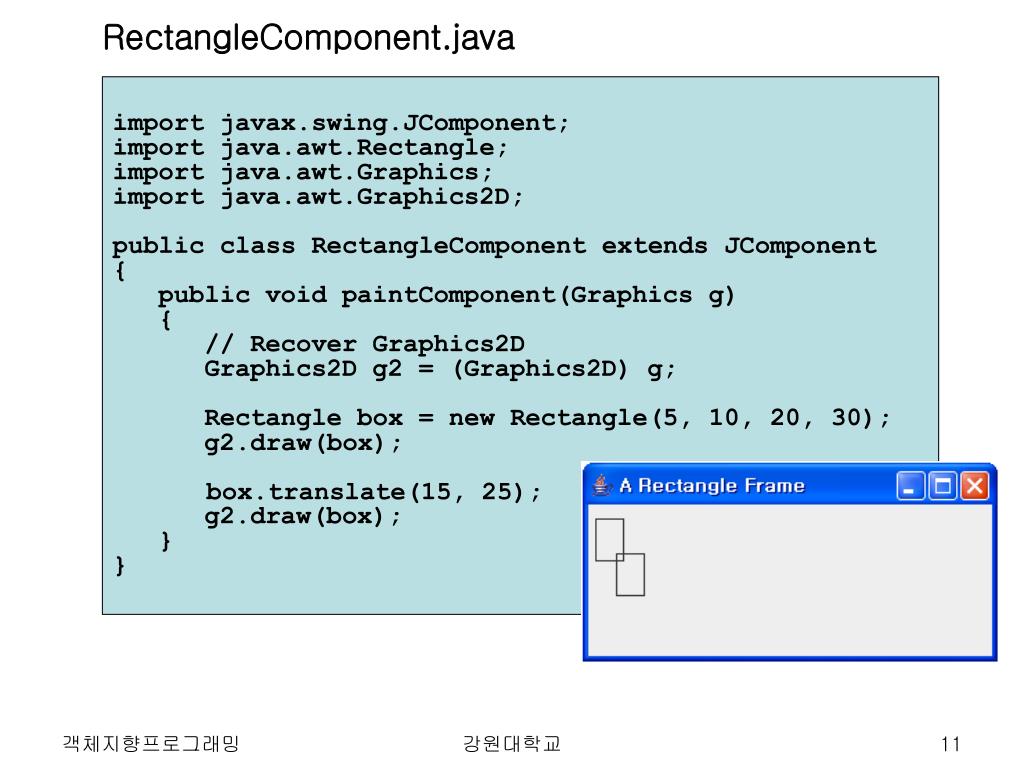

11. RectangleComponent.java import javax.swing.JComponent; import java.awt.Rectangle; import java.awt.Graphics; import java.awt.Graphics2D; public class RectangleComponent extends JComponent{ public void paintComponent(Graphics g) { // Recover Graphics2D Graphics2D g2 = (Graphics2D) g; Rectangle box = new Rectangle(5, 10, 20, 30); g2.draw(box); box.translate(15, 25); g2.draw(box); }} 강원대학교

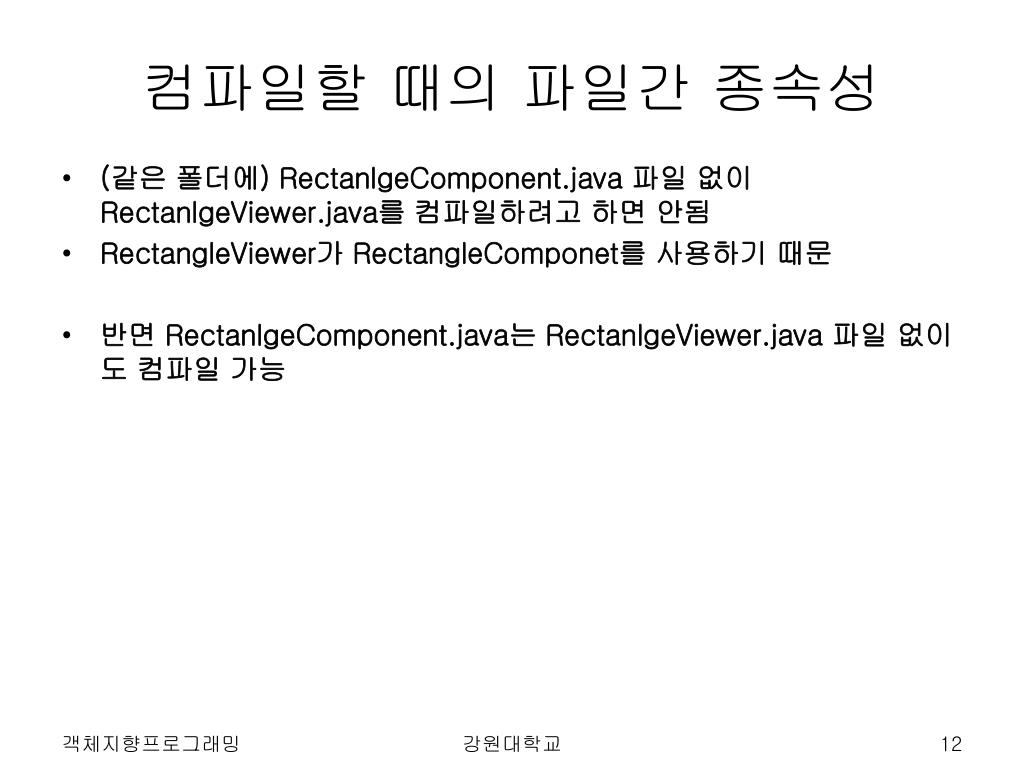

12. 컴파일할 때의 파일간 종속성 • (같은 폴더에) RectanlgeComponent.java 파일 없이 RectanlgeViewer.java를 컴파일하려고 하면 안됨 • RectangleViewer가 RectangleComponet를 사용하기 때문 • 반면 RectanlgeComponent.java는 RectanlgeViewer.java 파일 없이도 컴파일 가능 강원대학교

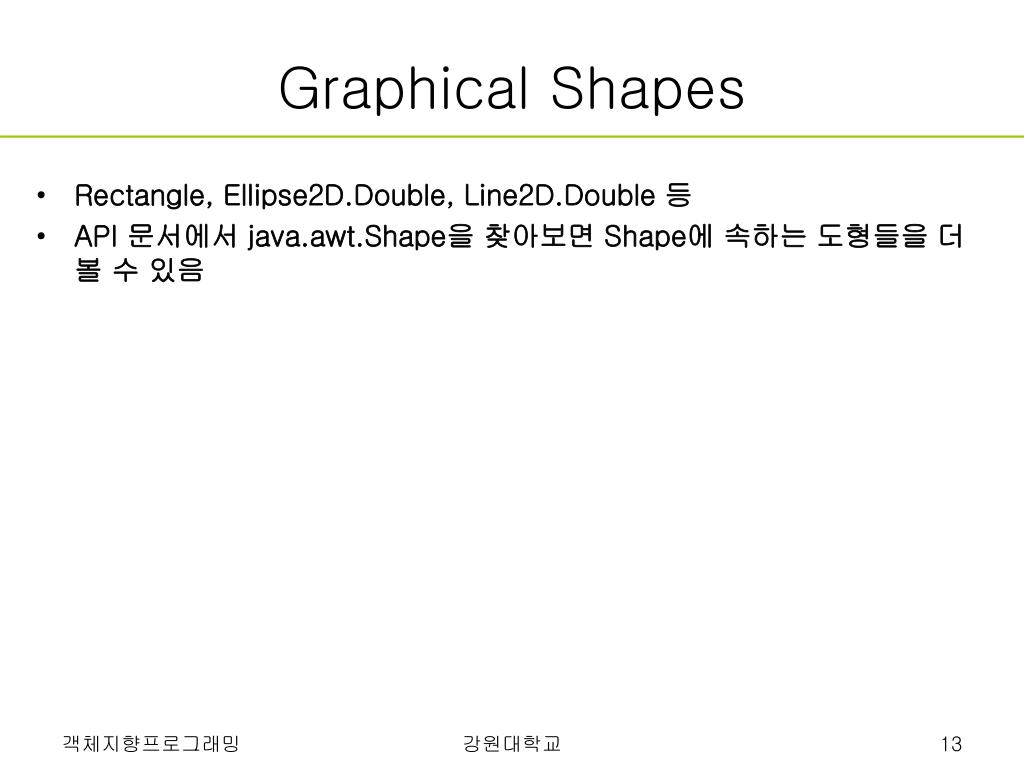

13. Graphical Shapes • Rectangle, Ellipse2D.Double, Line2D.Double 등 • API 문서에서 java.awt.Shape을 찾아보면 Shape에 속하는 도형들을 더 볼 수 있음 강원대학교

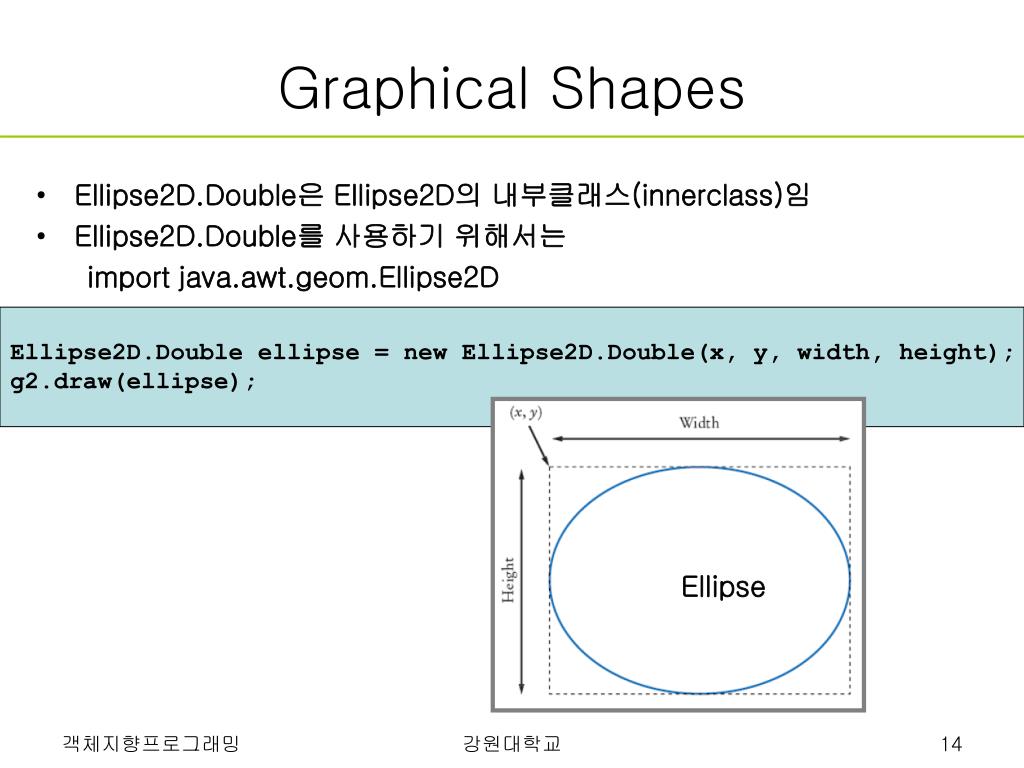

14. Ellipse Graphical Shapes • Ellipse2D.Double은 Ellipse2D의 내부클래스(innerclass)임 • Ellipse2D.Double를 사용하기 위해서는 import java.awt.geom.Ellipse2D Ellipse2D.Double ellipse = new Ellipse2D.Double(x, y, width, height);g2.draw(ellipse); 강원대학교

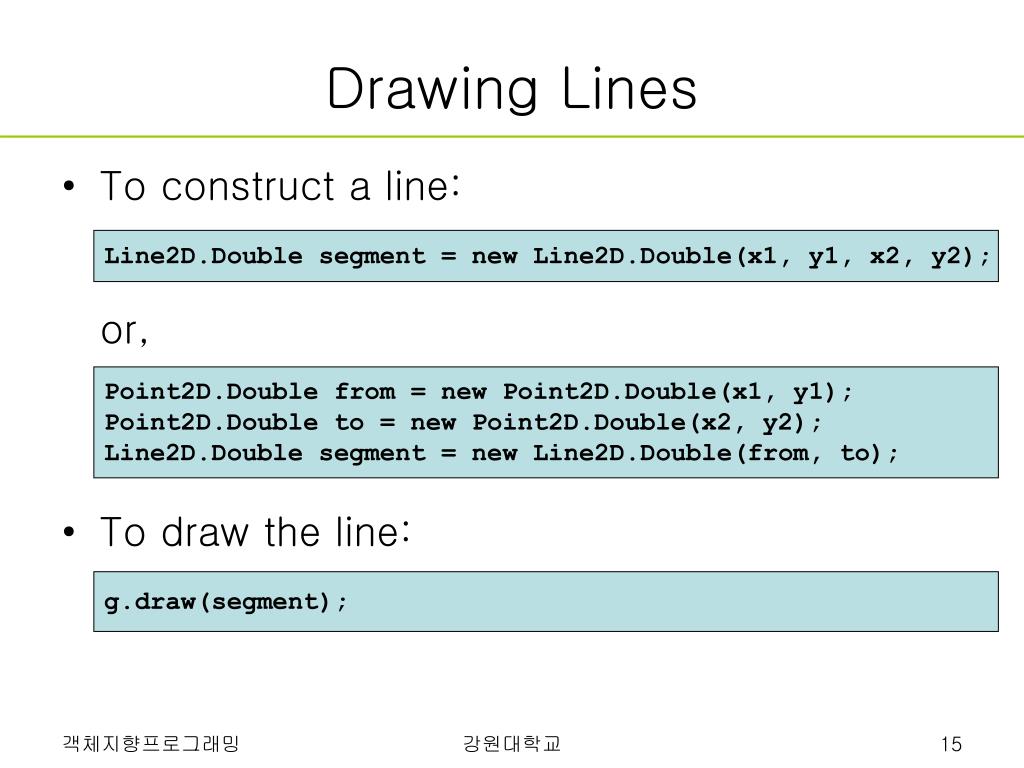

15. Drawing Lines • To construct a line:or, Line2D.Double segment = new Line2D.Double(x1, y1, x2, y2); Point2D.Double from = new Point2D.Double(x1, y1);Point2D.Double to = new Point2D.Double(x2, y2);Line2D.Double segment = new Line2D.Double(from, to); • To draw the line: g.draw(segment); 강원대학교

16. Drawing Strings g2.drawString("Message", 50, 100); 강원대학교

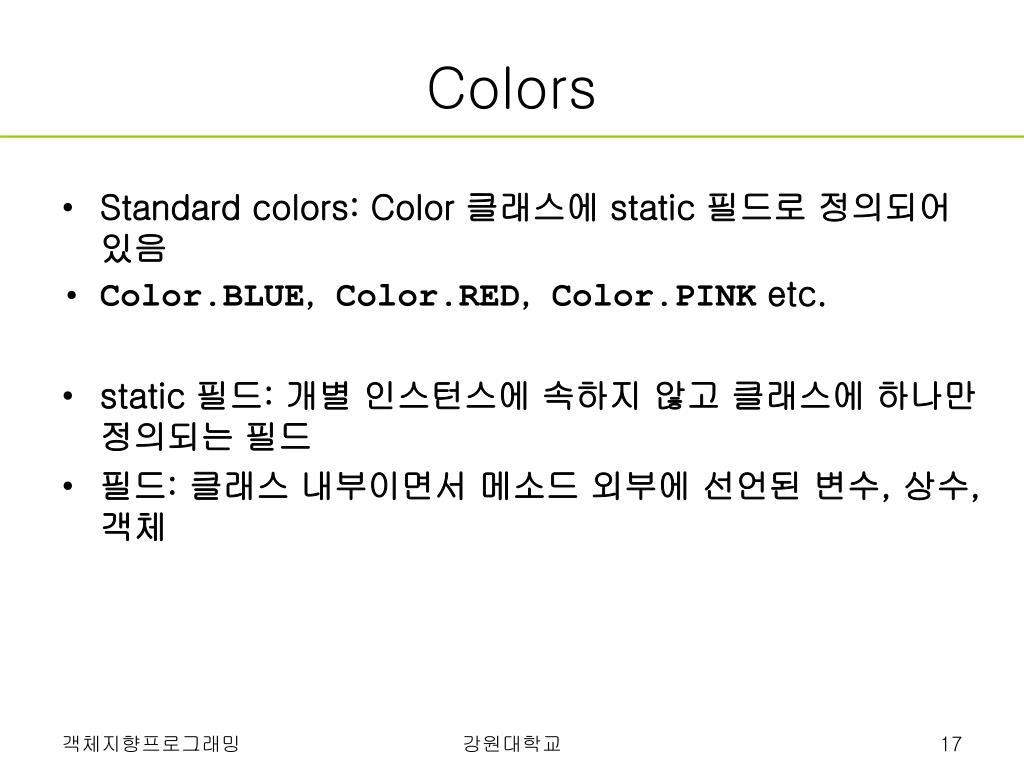

17. Colors • Standard colors: Color 클래스에 static 필드로 정의되어 있음 • Color.BLUE, Color.RED, Color.PINK etc. • static 필드: 개별 인스턴스에 속하지 않고 클래스에 하나만 정의되는 필드 • 필드: 클래스 내부이면서 메소드 외부에 선언된 변수, 상수, 객체 강원대학교

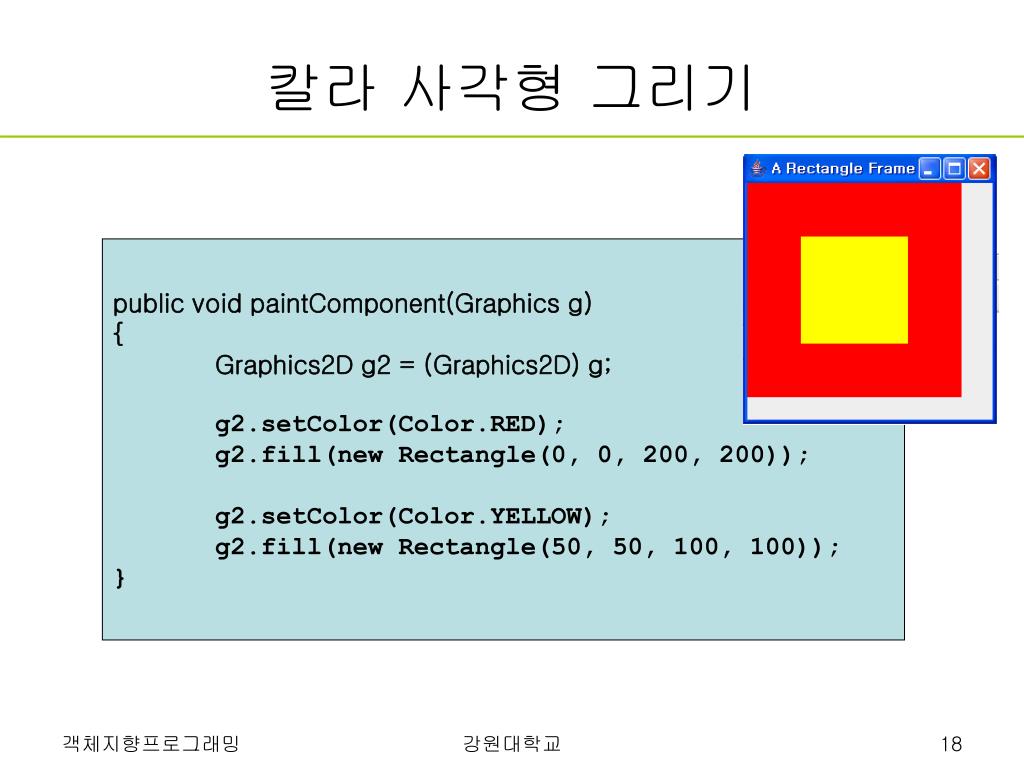

18. 칼라 사각형 그리기 public void paintComponent(Graphics g){ Graphics2D g2 = (Graphics2D) g; g2.setColor(Color.RED); g2.fill(new Rectangle(0, 0, 200, 200)); g2.setColor(Color.YELLOW); g2.fill(new Rectangle(50, 50, 100, 100)); } 강원대학교

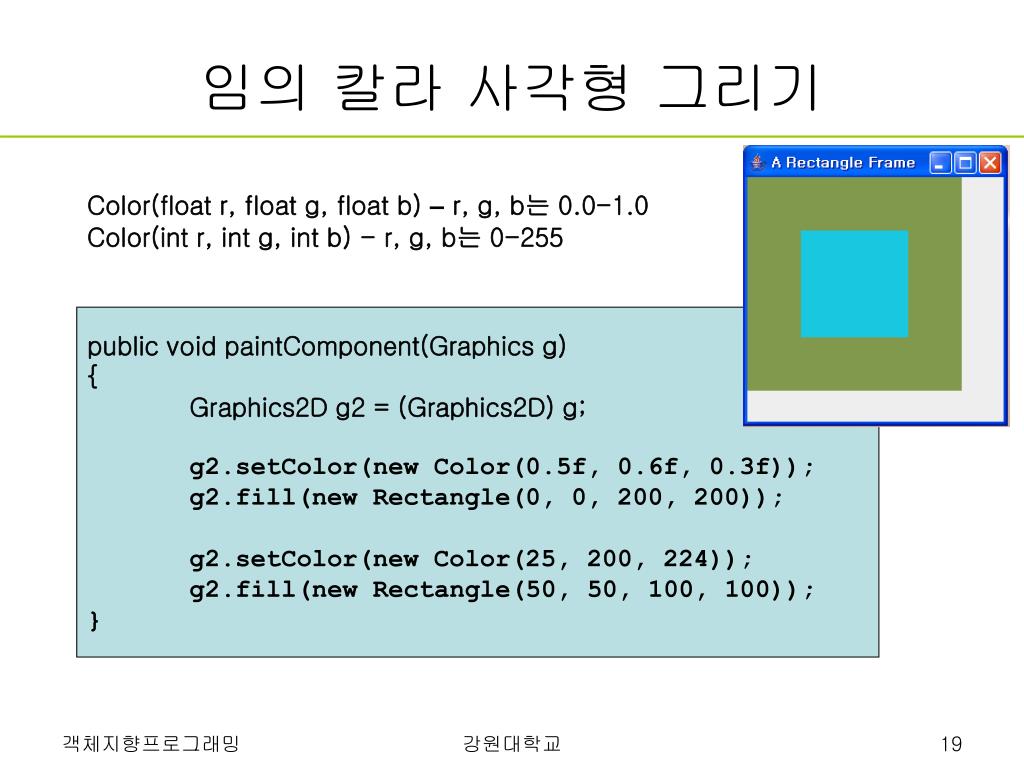

19. 임의 칼라 사각형 그리기 Color(float r, float g, float b) – r, g, b는 0.0-1.0 Color(int r, int g, int b) - r, g, b는 0-255 public void paintComponent(Graphics g){ Graphics2D g2 = (Graphics2D) g; g2.setColor(new Color(0.5f, 0.6f, 0.3f)); g2.fill(new Rectangle(0, 0, 200, 200)); g2.setColor(new Color(25, 200, 224)); g2.fill(new Rectangle(50, 50, 100, 100)); } 강원대학교

20. 복잡한 모양 그리기 강원대학교

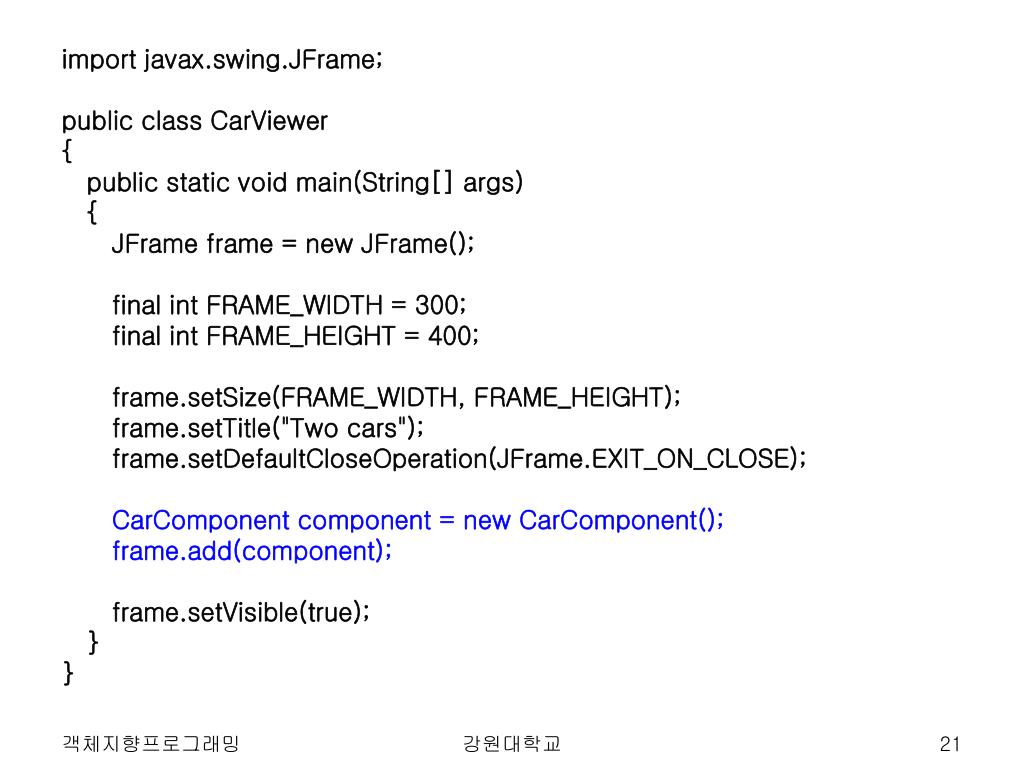

21. import javax.swing.JFrame; public class CarViewer { public static void main(String[] args) { JFrame frame = new JFrame(); final int FRAME_WIDTH = 300; final int FRAME_HEIGHT = 400; frame.setSize(FRAME_WIDTH, FRAME_HEIGHT); frame.setTitle("Two cars"); frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); CarComponent component = new CarComponent(); frame.add(component); frame.setVisible(true); } } 강원대학교

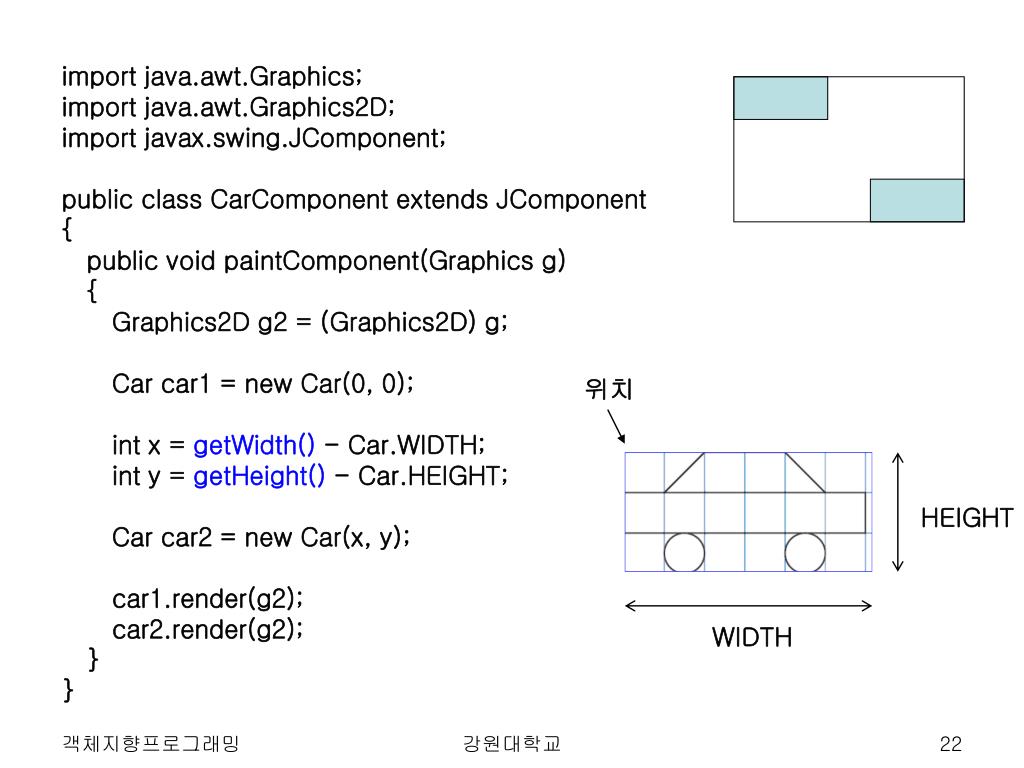

22. 위치 HEIGHT WIDTH import java.awt.Graphics; import java.awt.Graphics2D; import javax.swing.JComponent; public class CarComponent extends JComponent { public void paintComponent(Graphics g) { Graphics2D g2 = (Graphics2D) g; Car car1 = new Car(0, 0); int x = getWidth() - Car.WIDTH; int y = getHeight() - Car.HEIGHT; Car car2 = new Car(x, y); car1.render(g2); car2.render(g2); } } 강원대학교

23. import java.awt.Graphics; import java.awt.Graphics2D; import javax.swing.JComponent; public class CarComponent extends JComponent { public void paintComponent(Graphics g) { Graphics2D g2 = (Graphics2D) g; Car car1 = new Car(0, 0); int x = getWidth() - Car.WIDTH; int y = getHeight() - Car.HEIGHT; Car car2 = new Car(x, y); car1.render(g2); car2.render(g2); } } CarComponent에 그림을 그리기 위한 도구 • getWidth, getHeight는 paintComponent를 실행하고 있는 CarComponent 객체에 호출됨 • 윈도우 크기를 조정하면 paintComponent가 호출되고 자동차의 위치가 재계산됨 (프로그램을 실행한 후 마우스를 드래그하여 윈도우 크기를 바꿔보세요!) 강원대학교

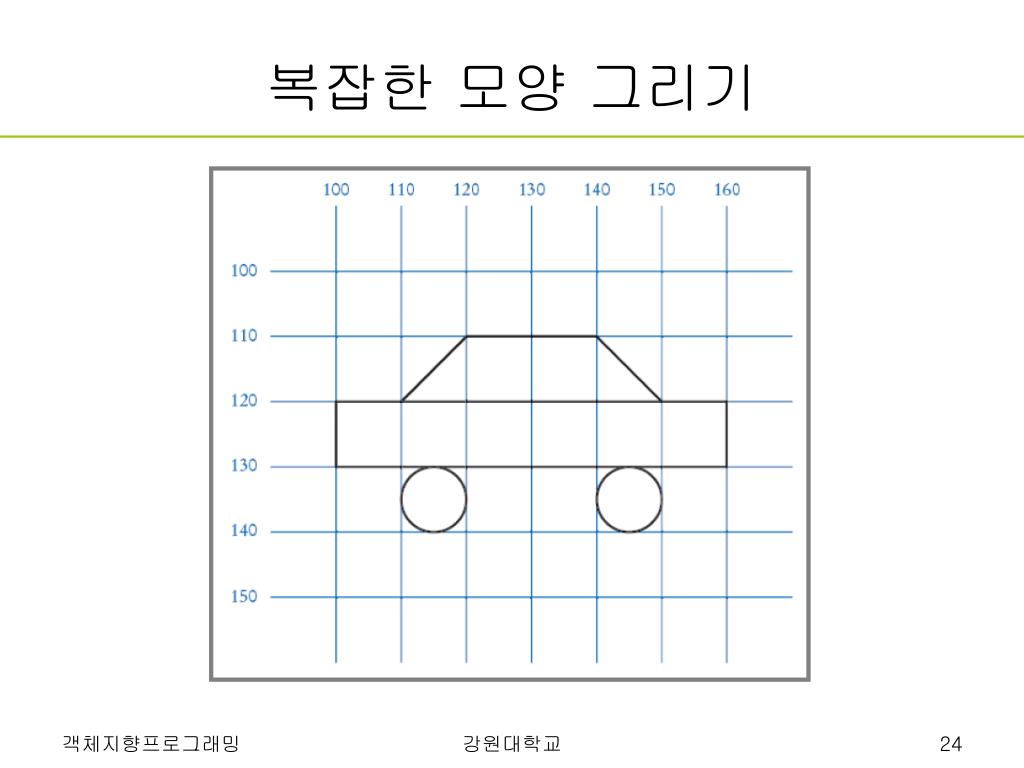

24. 복잡한 모양 그리기 강원대학교

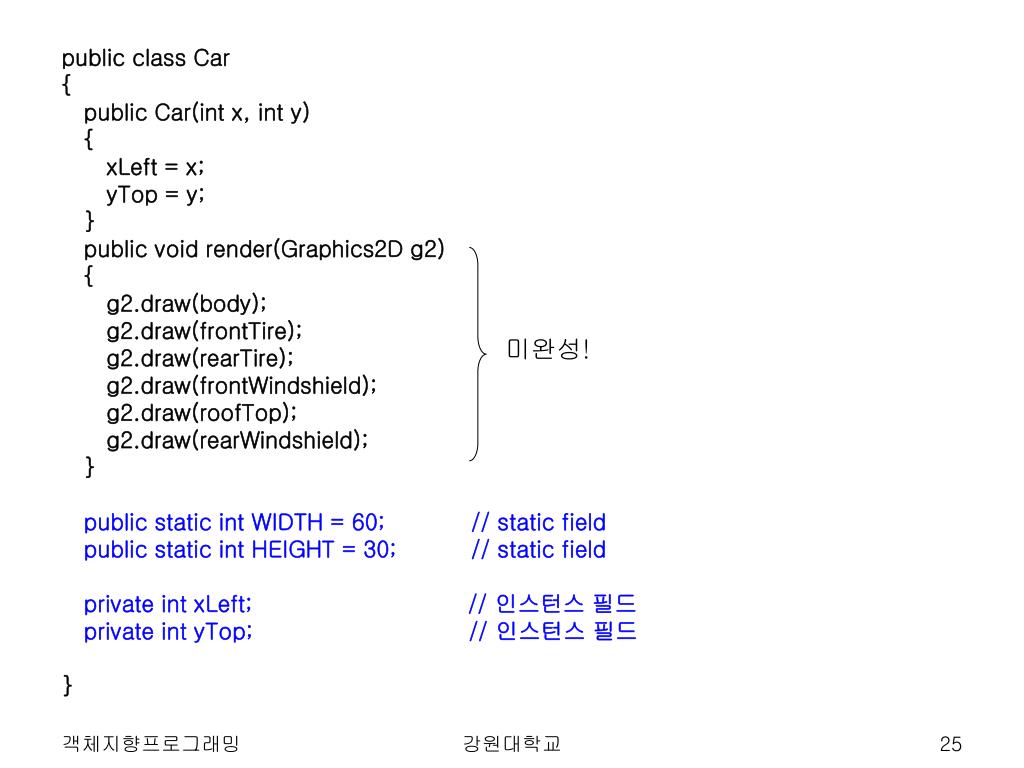

25. public class Car { public Car(int x, int y) { xLeft = x; yTop = y; } public void render(Graphics2D g2) { g2.draw(body); g2.draw(frontTire); g2.draw(rearTire); g2.draw(frontWindshield); g2.draw(roofTop); g2.draw(rearWindshield); } public static int WIDTH = 60; // static field public static int HEIGHT = 30; // static field private int xLeft; // 인스턴스 필드 private int yTop; // 인스턴스 필드 } 미완성! 강원대학교

26. import java.awt.Graphics2D; import java.awt.Rectangle; import java.awt.geom.Ellipse2D; import java.awt.geom.Line2D; import java.awt.geom.Point2D; /** A car shape that can be positioned anywhere on the screen. */ public class Car { /** Constructs a car with a given top left corner @param x the x coordinate of the top left corner @param y the y coordinate of the top left corner */ public Car(int x, int y) { xLeft = x; yTop = y; } 강원대학교

27. /** Draws the car. @param g2 the graphics context */ public void render(Graphics2D g2) { Rectangle body = new Rectangle(xLeft, yTop + 10, 60, 10); Ellipse2D.Double frontTire = new Ellipse2D.Double(xLeft + 10, yTop + 20, 10, 10); Ellipse2D.Double rearTire = new Ellipse2D.Double(xLeft + 40, yTop + 20, 10, 10); // The bottom of the front windshield Point2D.Double r1 = new Point2D.Double(xLeft + 10, yTop + 10); // The front of the roof Point2D.Double r2 = new Point2D.Double(xLeft + 20, yTop); // The rear of the roof Point2D.Double r3 = new Point2D.Double(xLeft + 40, yTop); // The bottom of the rear windshield Point2D.Double r4 강원대학교

28. Line2D.Double frontWindshield = new Line2D.Double(r1, r2); Line2D.Double roofTop = new Line2D.Double(r2, r3); Line2D.Double rearWindshield = new Line2D.Double(r3, r4); g2.draw(body); g2.draw(frontTire); g2.draw(rearTire); g2.draw(frontWindshield); g2.draw(roofTop); g2.draw(rearWindshield); } public static int WIDTH = 60; public static int HEIGHT = 30; private int xLeft; private int yTop; } 강원대학교

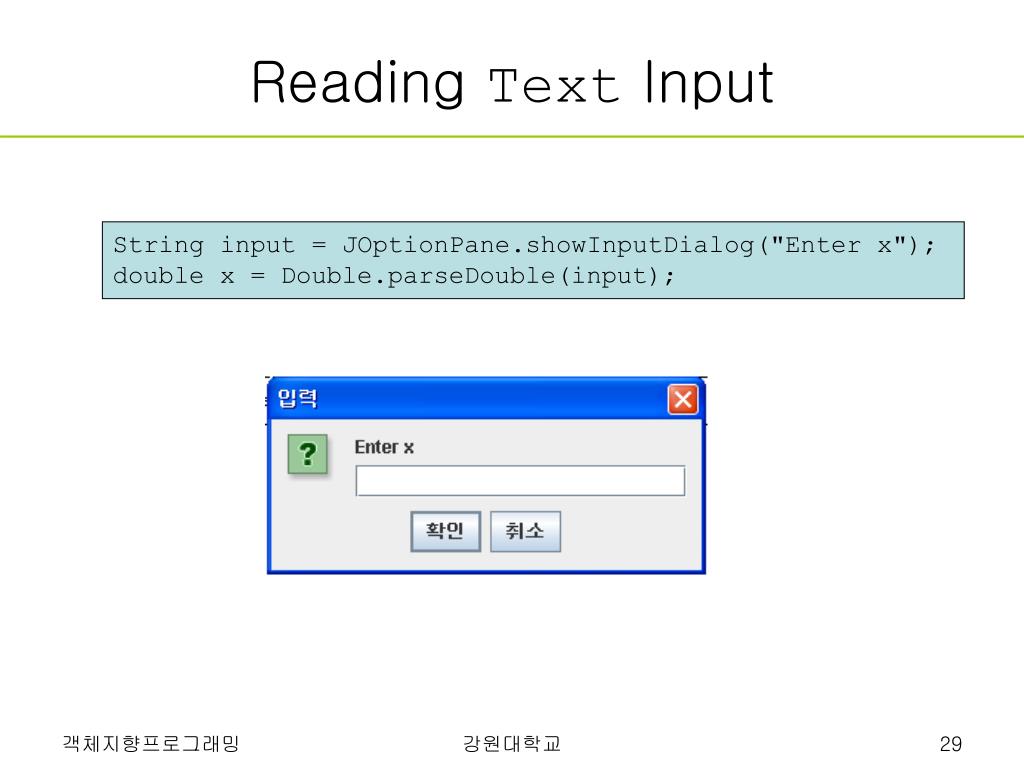

29. Reading Text Input String input = JOptionPane.showInputDialog("Enter x");double x = Double.parseDouble(input); 강원대학교
