ورشة التجارب العلمية المحوسبة إعداد و تقديم المختار الهادي المهذبي اختصاصي مختبرات العلوم جمعة علي الدولابي مدرس أول علوم محمد جعفر الفردان فني حاسب أول إشراف أحلام علي حساني رئيسة قسم مختبرات العلوم.
E N D
ورشة التجارب العلمية المحوسبةإعداد و تقديمالمختار الهادي المهذبي اختصاصي مختبرات العلومجمعة علي الدولابي مدرس أول علوممحمد جعفر الفردان فني حاسب أولإشراف أحلام علي حساني رئيسة قسم مختبرات العلوم
1- قم بفتح جهاز VTT console و ذلك بالضغط على زر فتح سوف تظهر الشاشة بهذه الوضعية :
2- قم بتوصيل حساس الأميتر في المدخل الأول سوف تلاحظ على الشاشة ظهور اسم الحساس و القراءة ووحدة القياس و رقم المدخل .

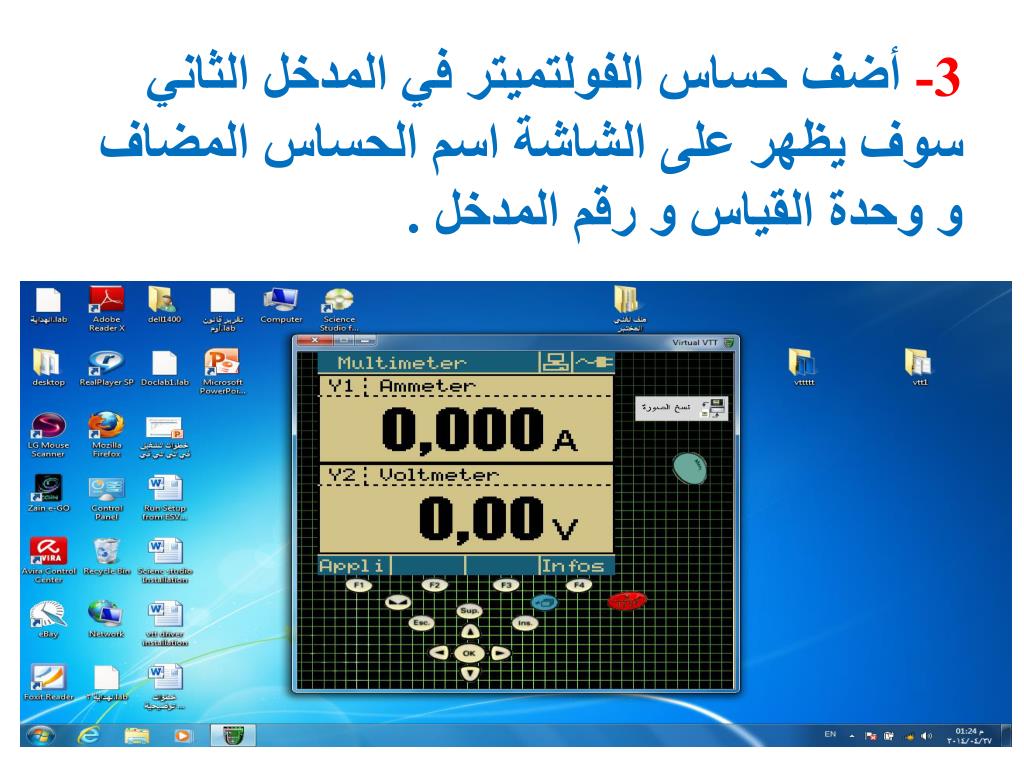

3- أضف حساس الفولتميتر في المدخل الثاني سوف يظهر على الشاشة اسم الحساس المضاف و وحدة القياس و رقم المدخل .
4- أضف حساسين إضافيين سوف يظهر أمامك على الشاشة أسماء الحساسات الأربعة و وحدات القياس و رقم المدخل لكل منهم .
5- قم بالضغط على زر الرؤية المشار إليه بالسهم سوف يظهر أمامك على الشاشة فقط حساسي الأميتر و الضغط بالرغم من وجود 4 حساسات .
6- بالضغط على زر المحاور Yالمشار إليه بالسهم سوف يتغير العرض إلى حساسي الأميتر و الفولتميتر.
7- اترك فقط حساس الثرموميتر في المدخل رقم 1 .لاحظ أن وظائف F1-F2-F3-F4 تتغير حسب الإختيار ففي كل خطوة هذه الأزرار تكون لها وظيفة معينة .
8- اضغط على F1سوف تظهر لك الشاشة التالية .- قم باختيار تسجيل ( Recorder).
9- سوف تظهر الشاشة التالية قم باختيار مثلا يدويا ( Manual):
10 – عند الاختيار سوف تظهر الشاشة التالية على شكل رسم بياني .
11- بالضغط على زر الرؤية سوف يتم عرض البيانات في شكل جدول .
12- لاحظ أنه يوجد رقم القراءة الأولى و قيمتها.
13- لتسجيل القراءة اضغط على زر mem الموجود على يمين الجهاز و المشار إليه بالسهم .
14- فكلما تم الضغط على زرmem يتم تسجيل القراءة في الجدول و يظهر لك في أعلى الجدول رقم القراءة الحالية و قيمتها إن أردت تسجيلها فاضغط على mem
15- لاحظ أنه تم تسجيل 13 قراءة لكن لا يظهر في الجدول إلا القراءات الأخيرة .- اضغط على F4سوف يتم نقلك إلى أعلى الجدول كما هو موضح بالصفحة التالية .
16- اضغط على زر الرؤية سوف يتغير العرض على شكل رسم بياني مثل ماهو مبين بالصفحة التالية .
17- من خلال F4يمكنك تكبيرالرسم البياني.
18- لاحظ على F1-F2-F3-F4 ظهور خيارات تكبير أو تصغير عموديا أو أفقيا .
20- سوف تلاحظ تغير حجم الرسم البياني وفق ما هو مبين على الشاشة .
21- لتغيير نوع الرسم البيانيِ اضغط على F2 سوف تظهر الشاشة التالية .
23- لاحظ أن الرسم البياني الخطي تحول إلى رسم بياني بالأعمدة .
24- من خلال الضغط على زر الرؤية سوف يتم اختيار مجددا جدول البيانات و من خلال زر sup( بالعربي حذف و بالانجليزي delete ) سوف يتم حذف قيمة معينة .
25- قم مثلا باختيار القيمة رقم 11 و بالضغط على زر supسوف تكون في وضعية ظهور و إخفاء .
26- بالضغط على OK سوف يتم حذف القيمة رقم 11و يصبح عدد القيم المقاسة 12عوض 13 .
27- بالضغط على زر ins المشار إليه بالسهم ( إضافة ) يمكنك تغيير قيمة عددية بقيمة أخرى.
28-عند الضغط على F1 سوف تظهر قائمة الإختيارات التالية :
30- قم بكتابة اسم الملف و عند الانتهاء اضغط زر Esc.
31 – بالضغط على F1 تظهر القائمة التالية و عند اختيار Load ( تنزيل ) سوف تظهر جميع أسماء الملفات التي تم حفظها سابقا .
32- لاحظ ظهور 4 ملفات مخزنة سابقا على الجهاز اختر الملف الذي تريد فتحه و ليكن B11.
33- عند الضغط على سوف B11يقع فتح الملف و يظهر اسم الملف الذي تم فتحه في أعلى الشاشة كما هو مشار إليه بالسهم .
34- ملاحظة:يمكن تشغيل جهاز VTT من الكمبيوتر و استخدام الكمبيوتر في هذه الحالة كجهاز عرض وتكبير فقط و ذلك باتباع الخطوات التالية افتح My computer ستظهر الشاشة التالية ثم اضغط على أيقونة Espace VTT:
35- عند الضغط على أيقونة espacevtt تظهر الشاشة التالية و بالضغط على صورة vttالمشار إليها بالسهم سوف تظهر الشاشة المبينة في الصفحة الموالية.
36- الجهاز يعمل في وضعية Multimeter( جهاز متعدد القراءات ):
