  1. Практическое занятие № 1 Соединение ПЭВМ с помощью сетевой карты

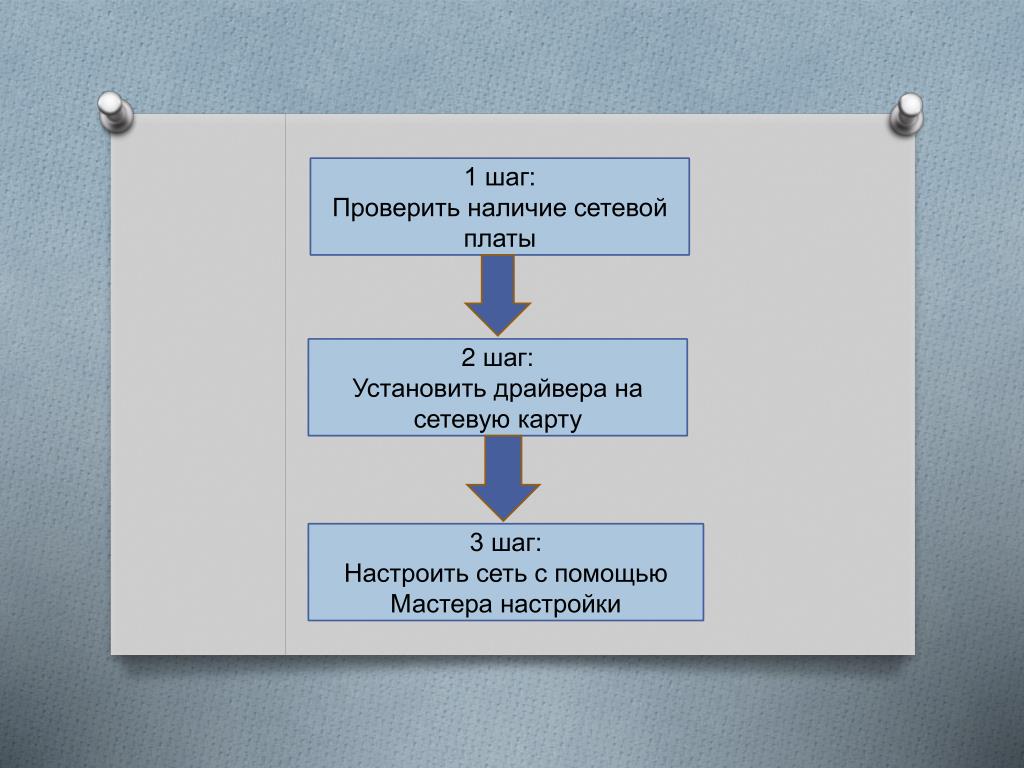

  2. 1 шаг: Проверить наличие сетевой платы 2 шаг: Установить драйвера на сетевую карту 3 шаг: Настроить сеть с помощью Мастера настройки

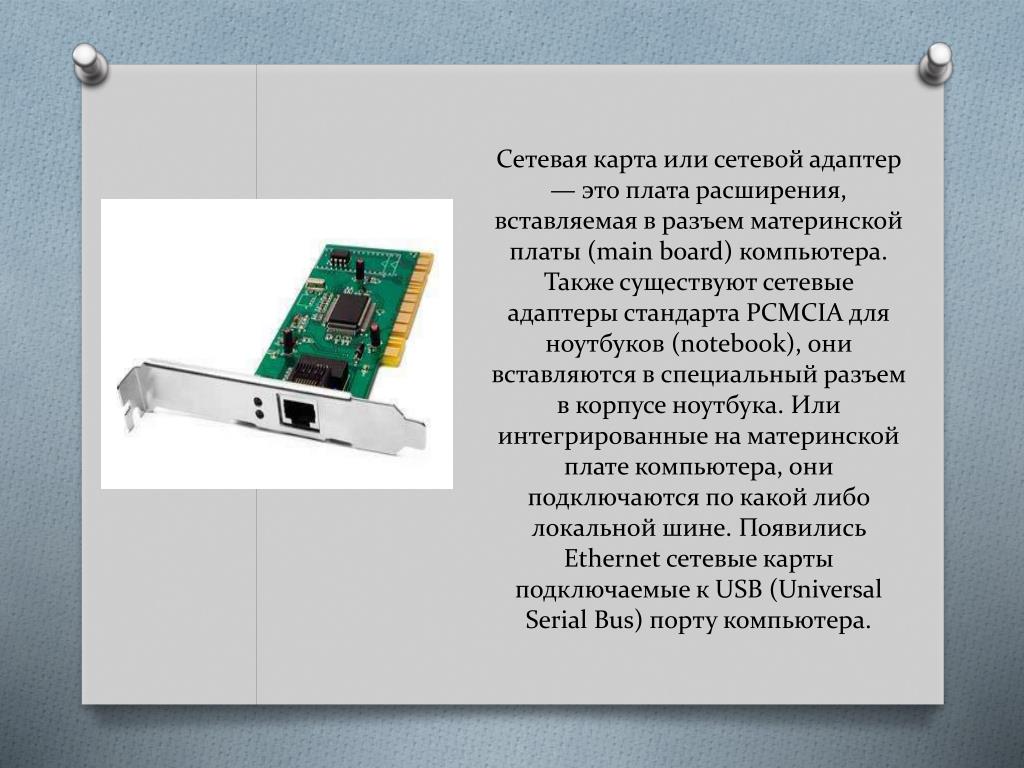

  3. Сетевая карта или сетевой адаптер — это плата расширения, вставляемая в разъем материнской платы (mainboard) компьютера. Также существуют сетевые адаптеры стандарта PCMCIA для ноутбуков (notebook), они вставляются в специальный разъем в корпусе ноутбука. Или интегрированные на материнской плате компьютера, они подключаются по какой либо локальной шине. Появились Ethernet сетевые карты подключаемые к USB (UniversalSerialBus) порту компьютера.

  4. 1 шагЛюбая локальная вычислительная сеть состоит из трех обязательных компонентов:·         средства коммуникации, которые включают в себя также и каналы передачи данных (например, кабель "витая пара");·         компьютеры, соединенные каналом передачи данных;·         сетевое программное обеспечение.

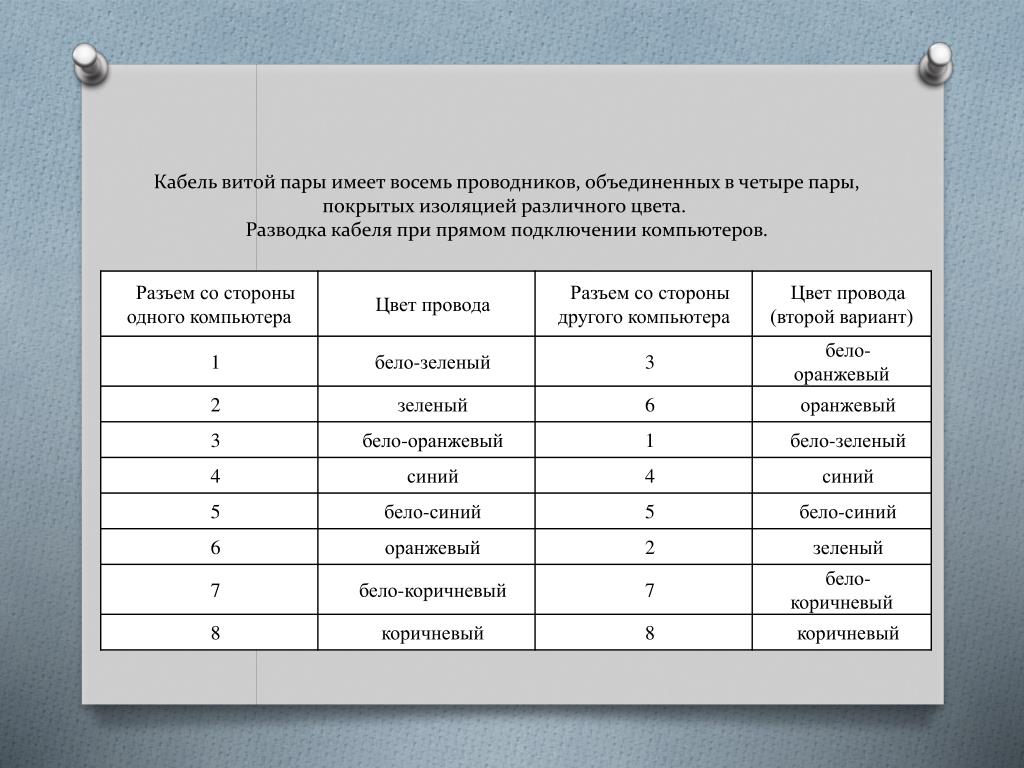

  5. Кабель витой пары имеет восемь проводников, объединенных в четыре пары, покрытых изоляцией различного цвета. Разводка кабеля при прямом подключении компьютеров.

  6. 2 шаг За настройку и правильную работу сетевых плат отвечают специальные программы – драйверы. Драйвер встроенной сетевой карты устанавливается на компьютер автоматически, вместе с драйверами материнской платы. Если же сетевая карта отдельная, то ее драйвер также нужно установить отдельно.

  7. 3 шагРаздел «Мастер настройки сетей» мастера начальной настройки поможет вам настроить топологию сети Шлюз MicrosoftForefrontThreatManagement. 1.ВМастере начальной настройки выберите пункт Настроить параметры сети.2.Завершите настройки с помощью Мастера начальной настройки, как показано в следующей таблице:
