  1. 欢迎指导 丹徒区上会中学

  2. 复习:电功和电热 <一>电功 <二>电功率 <三>电热 丹徒区上会中学 李和平

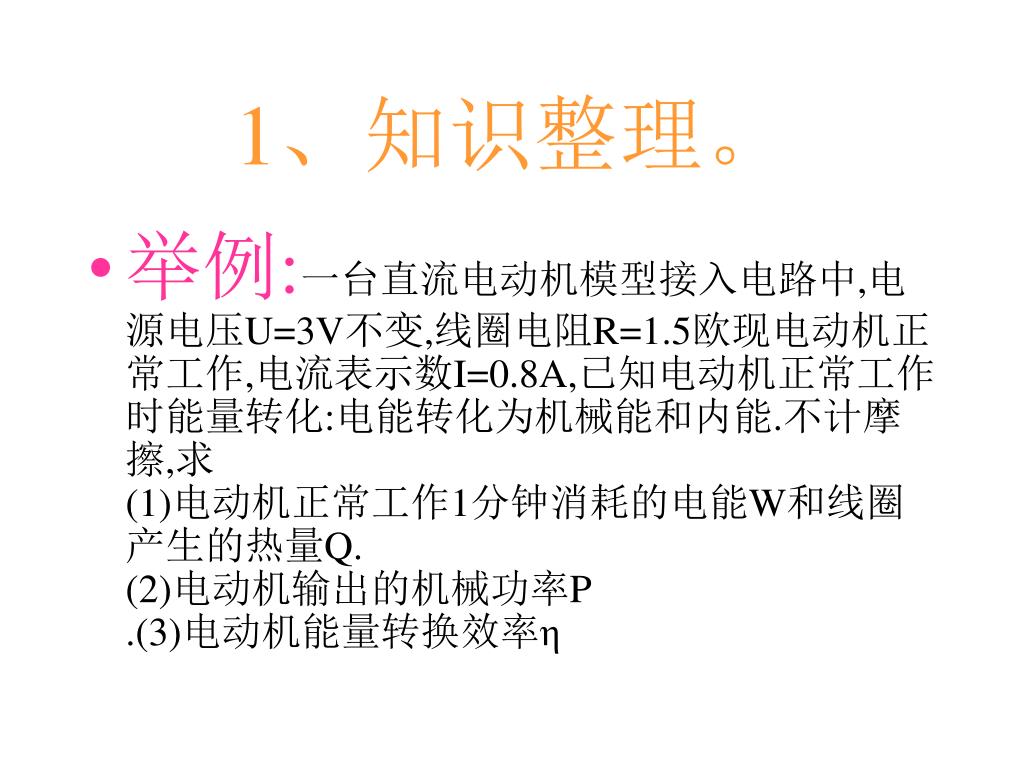

  3. 1、知识整理。 • 举例:一台直流电动机模型接入电路中,电源电压U=3V不变,线圈电阻R=1.5欧现电动机正常工作,电流表示数I=0.8A,已知电动机正常工作时能量转化:电能转化为机械能和内能.不计摩擦,求(1)电动机正常工作1分钟消耗的电能W和线圈产生的热量Q.(2)电动机输出的机械功率P.(3)电动机能量转换效率η

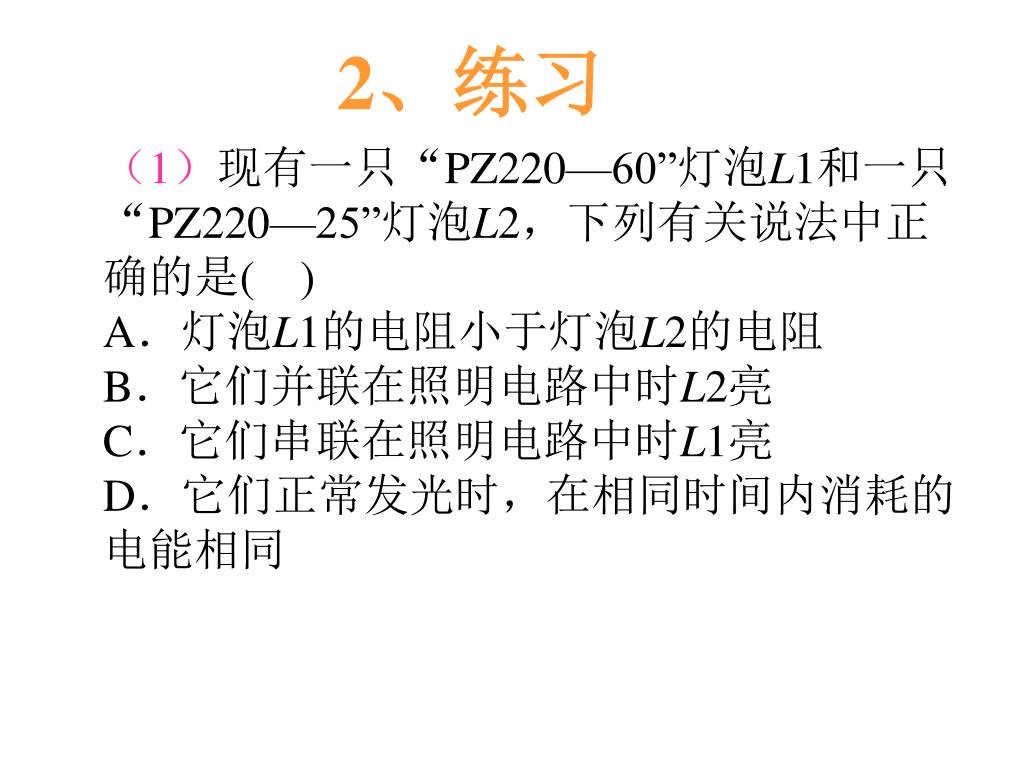

  4. 2、练习 (1)现有一只“PZ220—60”灯泡L1和一只“PZ220—25”灯泡L2,下列有关说法中正确的是() A.灯泡L1的电阻小于灯泡L2的电阻 B.它们并联在照明电路中时L2亮 C.它们串联在照明电路中时L1亮  D.它们正常发光时,在相同时间内消耗的电能相同

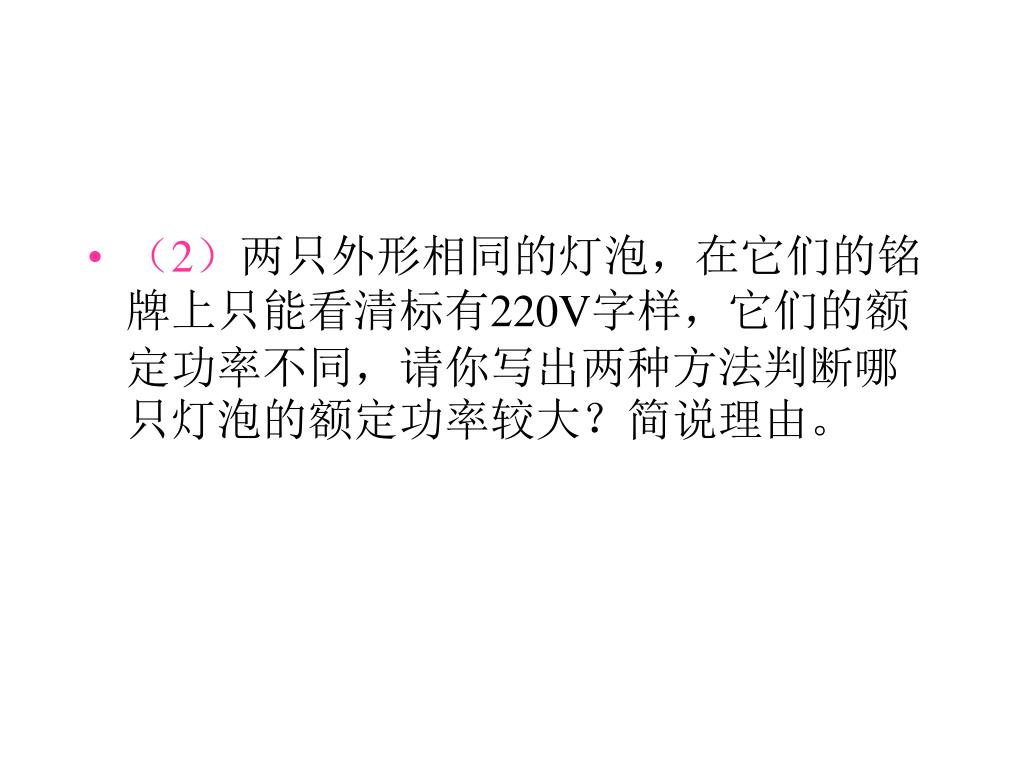

  5. (2)两只外形相同的灯泡,在它们的铭牌上只能看清标有220V字样,它们的额定功率不同,请你写出两种方法判断哪只灯泡的额定功率较大?简说理由。(2)两只外形相同的灯泡,在它们的铭牌上只能看清标有220V字样,它们的额定功率不同,请你写出两种方法判断哪只灯泡的额定功率较大?简说理由。

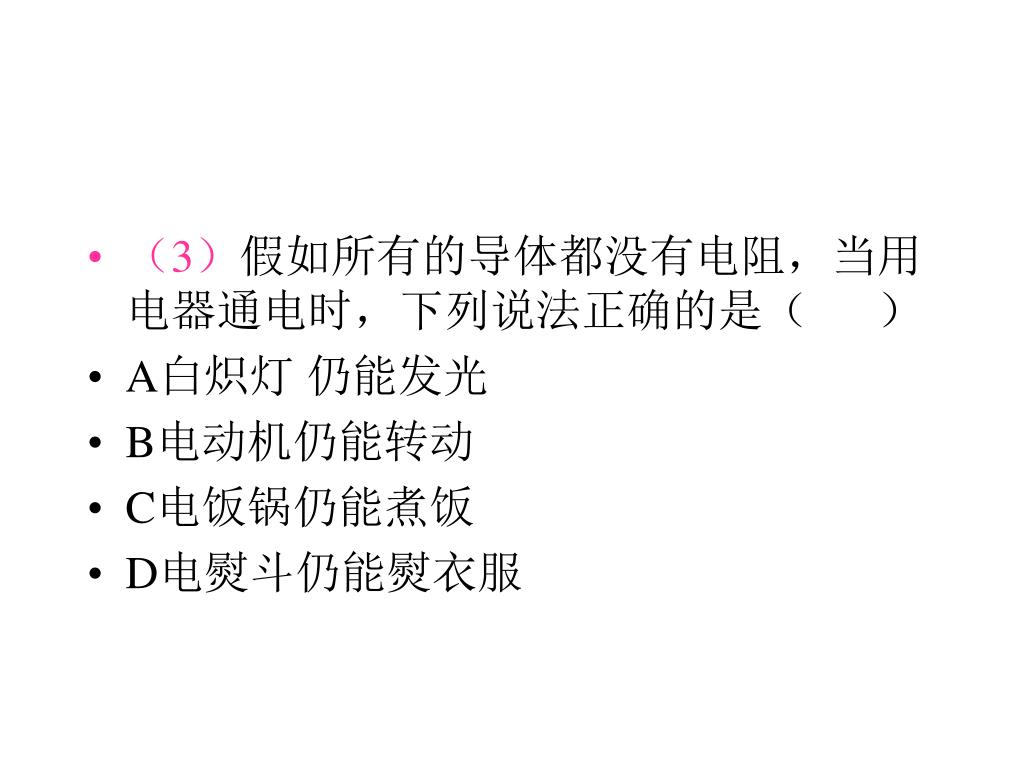

  6. (3)假如所有的导体都没有电阻,当用电器通电时,下列说法正确的是( ) • A白炽灯 仍能发光 • B电动机仍能转动 • C电饭锅仍能煮饭 • D电熨斗仍能熨衣服

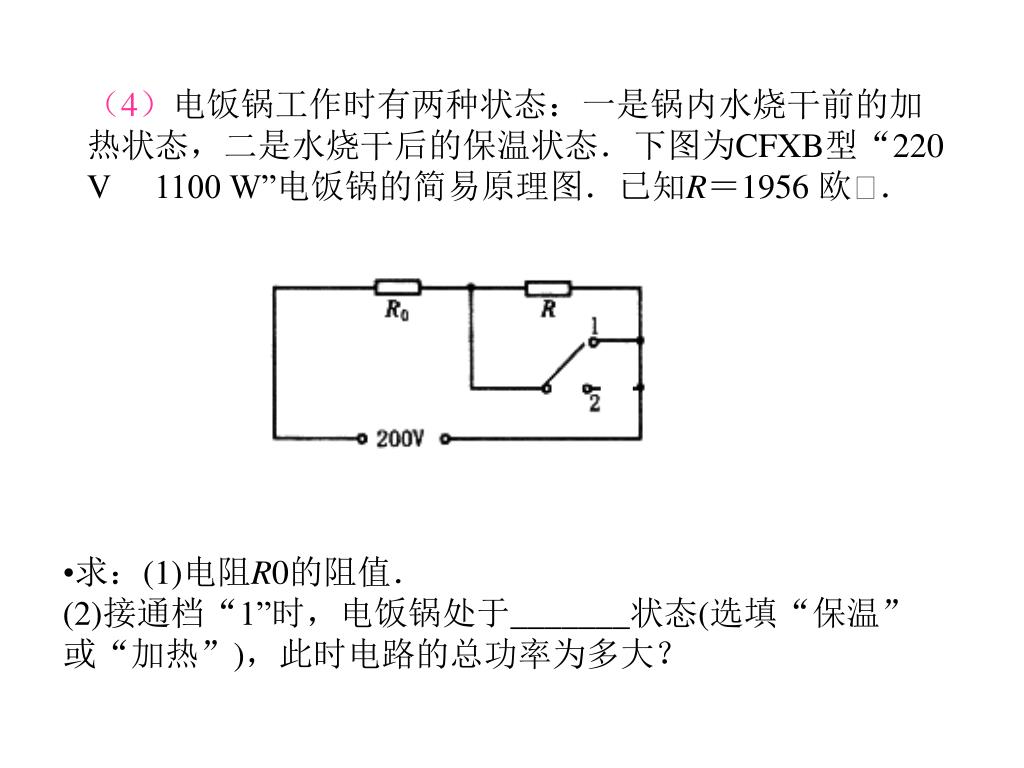

  7. (4)电饭锅工作时有两种状态:一是锅内水烧干前的加热状态,二是水烧干后的保温状态.下图为CFXB型“220 V1100 W”电饭锅的简易原理图.已知R=1956 欧. • 求:(1)电阻R0的阻值.(2)接通档“1”时,电饭锅处于_______状态(选填“保温”或“加热”),此时电路的总功率为多大?

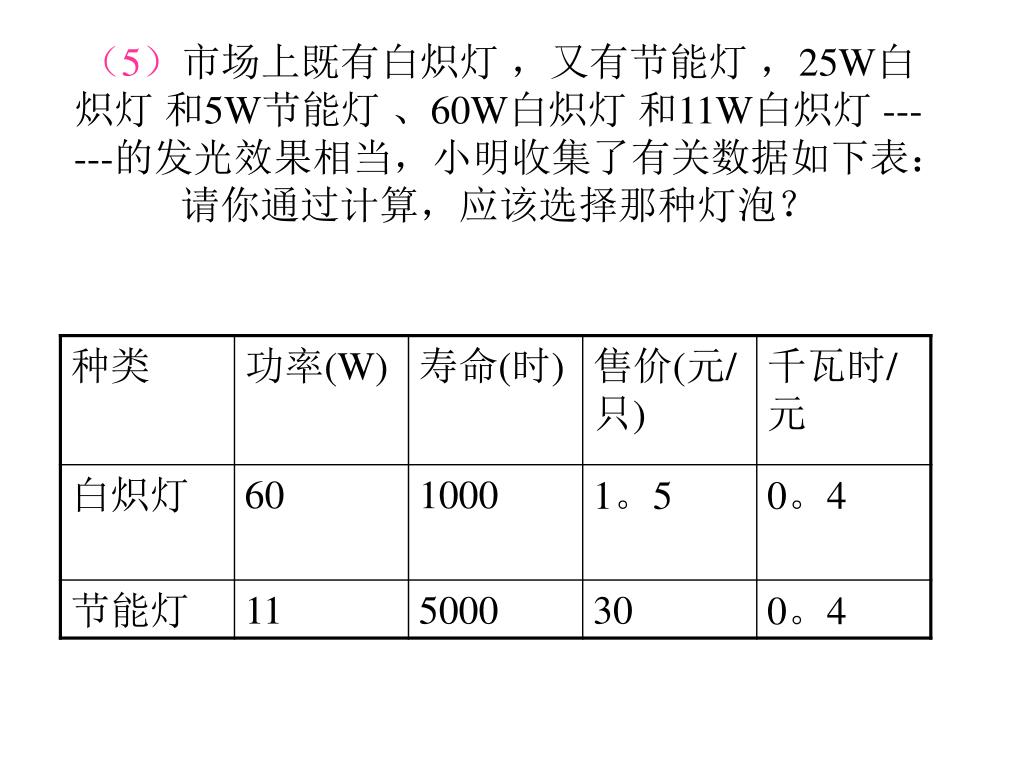

  8. (5)市场上既有白炽灯 ,又有节能灯 ,25W白 炽灯 和5W节能灯 、60W白炽灯 和11W白炽灯 ------的发光效果相当,小明收集了有关数据如下表:请你通过计算,应该选择那种灯泡?

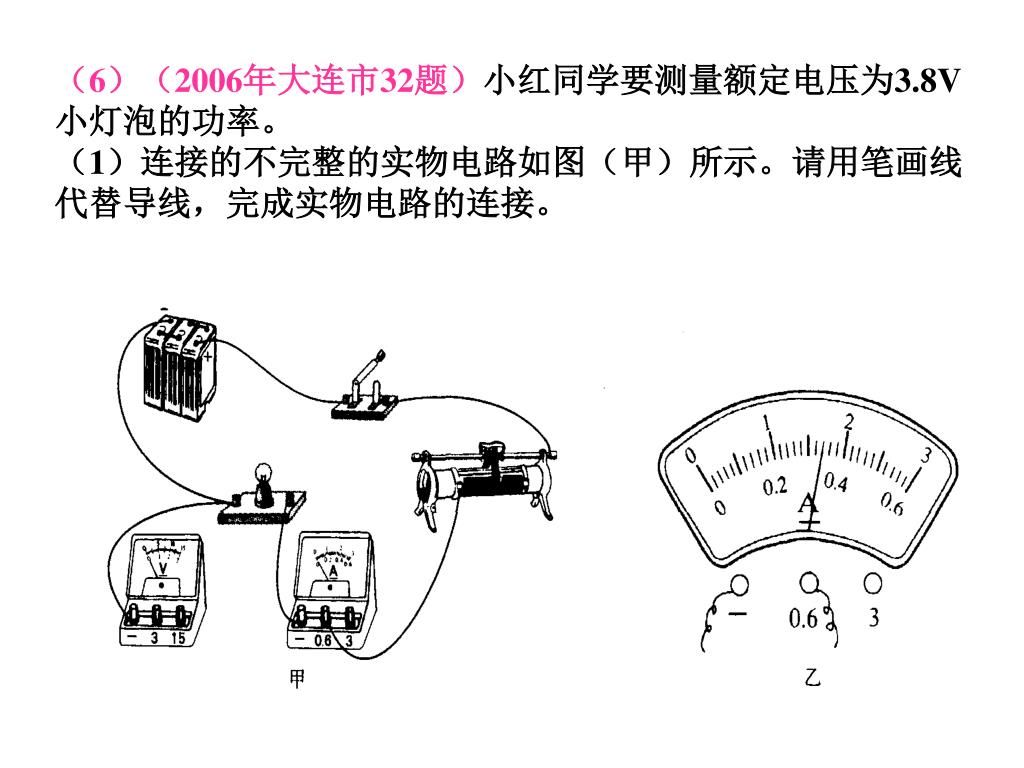

  9. (6)(2006年大连市32题)小红同学要测量额定电压为3.8V小灯泡的功率。(6)(2006年大连市32题)小红同学要测量额定电压为3.8V小灯泡的功率。 (1)连接的不完整的实物电路如图(甲)所示。请用笔画线代替导线,完成实物电路的连接。

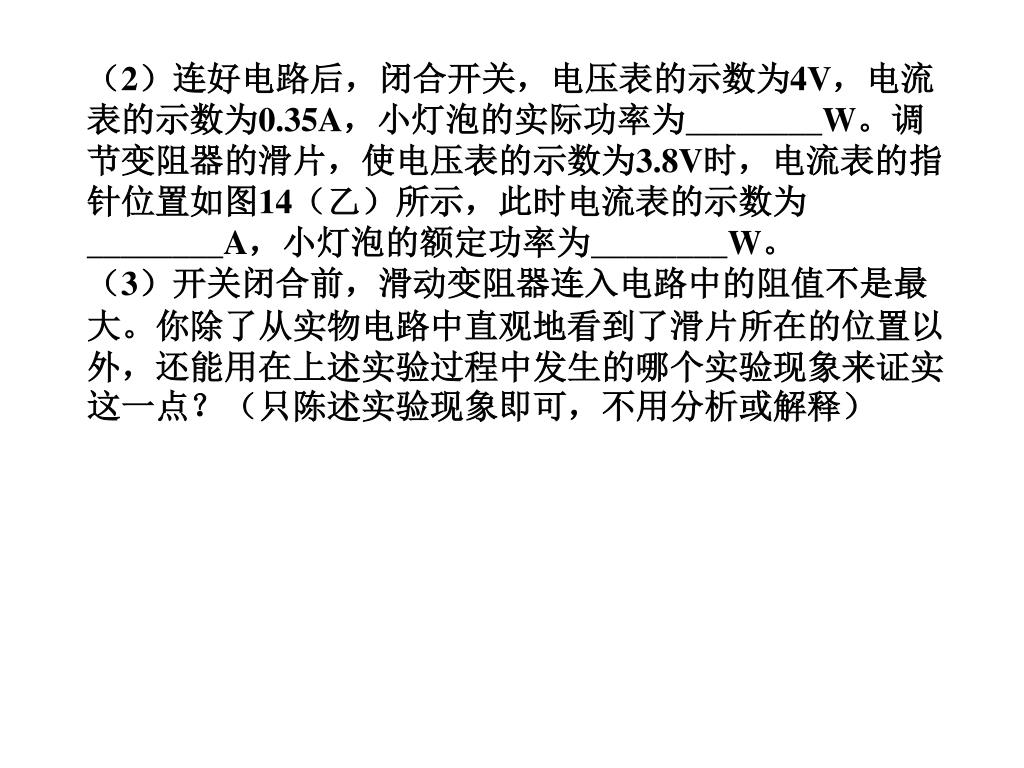

  10. (2)连好电路后,闭合开关,电压表的示数为4V,电流表的示数为0.35A,小灯泡的实际功率为________W。调节变阻器的滑片,使电压表的示数为3.8V时,电流表的指针位置如图14(乙)所示,此时电流表的示数为________A,小灯泡的额定功率为________W。(2)连好电路后,闭合开关,电压表的示数为4V,电流表的示数为0.35A,小灯泡的实际功率为________W。调节变阻器的滑片,使电压表的示数为3.8V时,电流表的指针位置如图14(乙)所示,此时电流表的示数为________A,小灯泡的额定功率为________W。 (3)开关闭合前,滑动变阻器连入电路中的阻值不是最大。你除了从实物电路中直观地看到了滑片所在的位置以外,还能用在上述实验过程中发生的哪个实验现象来证实这一点?(只陈述实验现象即可,不用分析或解释)

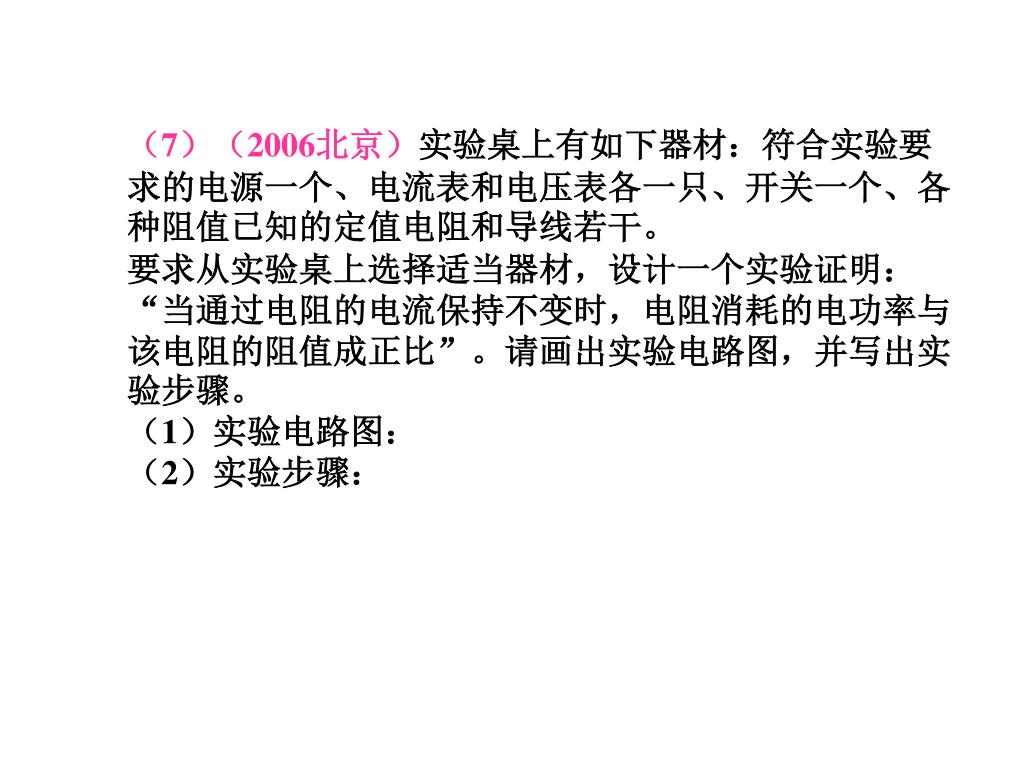

  11. (7)(2006北京)实验桌上有如下器材:符合实验要求的电源一个、电流表和电压表各一只、开关一个、各种阻值已知的定值电阻和导线若干。(7)(2006北京)实验桌上有如下器材:符合实验要求的电源一个、电流表和电压表各一只、开关一个、各种阻值已知的定值电阻和导线若干。 要求从实验桌上选择适当器材,设计一个实验证明:“当通过电阻的电流保持不变时,电阻消耗的电功率与该电阻的阻值成正比”。请画出实验电路图,并写出实验步骤。 (1)实验电路图: (2)实验步骤:

  12. 谢谢光临指导 谢谢光临指导!
