  1. Колебательный контур. Свободные и вынужденные колебания. Резонанс. Uchim.net

  2. Колебательный контур Колебательный контур – это система, состоящая из последовательно соедененных конденсатораемкости C, катушки индуктивности L и проводника с сопротивлением R (рис.1.) Рис.1. Uchim.net

  3. Уравнение колебательного контура Uchim.net

  4. Незатухающие колебания Если нет сопротивления, то электрические колебания в колебательном контуре будут незатухающими Uchim.net

  5. Полная электромагнитная энергия колебательного контура Полная энергия Где i и q – сила тока и электрический заряд в любой момент времени Uchim.net

  6. Свободные электромагнитные колебания Свободные электромагнитные колебания – это периодически повторяющиеся изменения электромагнитных величин (q – электрический заряд, I – сила тока,U – разность потенциалов), происходящие без потребления энергии от внешних источников. Uchim.net

  7. Свободные незатухающие колебания Если сопротивление R равно нулю: Решение этого уравнения: Uchim.net

  8. Формула Томпсона Если какая-либо величина меняется по времени по закону то она совершает гармонические колебания. Промежуток времени, через который значения колеблющихся величин периодически повторяются, называется периодом колебания: Число колебаний в единицу времени называется частотой колебаний: - Формула Томпсона Uchim.net

  9. Затухающие электромагнитные колебания Свободные электромагнитные колебания в реальном колебательном контуре, представляющем собой последовательное соединение катушки индуктивности L, конденсатора емкости С и электрического сопротивления R – называются затухающими электромагнитными колебаниями Уравнение изменения заряда q на обкладках конденсатора во времени: Решение уравнения: Зависимость заряда от времени при затухающем колебании Циклическая частота свободных электромагнитных колебаний в контуре: Период затухающих колебаний: Uchim.net

  10. Вынужденные электромагнитные колебания Незатухающие колебания в цепи под действием внешней, периодически изменяющейся ЭДС – называются вынужденными электромагнитными колебаниями Магнитный поток Ф сквозь плоскость рамки: По закону электромагнитной индукции: Uchim.net

  11. Полное сопротивление колебательного контура Из закона Ома для участка цепи переменного тока: Сдвиг фаз между колебаниями силы тока и напряжения (отношение реактивного сопротивления к активному): Uchim.net

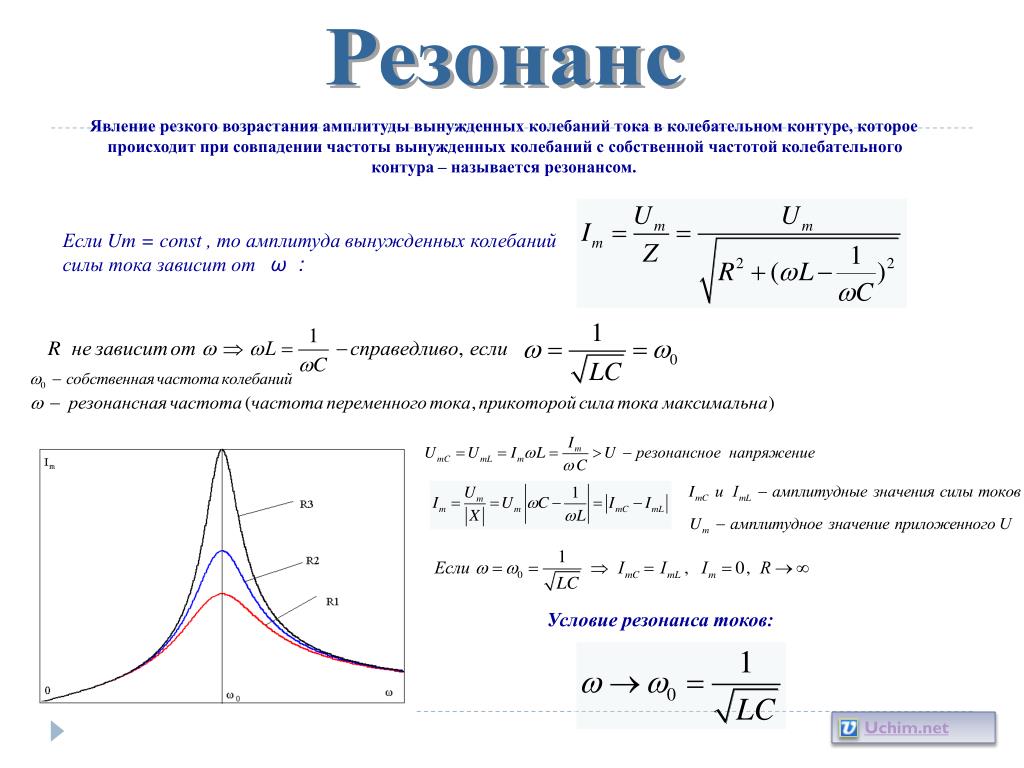

  12. Резонанс Явление резкого возрастания амплитуды вынужденных колебаний тока в колебательном контуре, которое происходит при совпадении частоты вынужденных колебаний с собственной частотой колебательного контура – называется резонансом. Если Um = const , то амплитуда вынужденных колебаний силы тока зависит от ω: Условие резонанса токов: Uchim.net
