ООО ГАНЗ ИНЖИНИРИНГ И ЭНЕРГЕТИЧЕСКОЕ МАШИНОСТРОЕНИЕ

Участие компании

ГАНЗ ЕЕМ в кооперации в работах по атомным электростанциям


Полное название компании:ООО ГАНЗ ИНЖИНИРИНГ И ЭНЕРГЕТИЧЕСКОЕ МАШИНОСТРОЕНИЕ

Дата основания:2008

Собственники: Ganz Holding Zrt. (49%)

ОАО Атомэнергомаш (51%)

Производственная территория: 12 000м2

Численность персонала: 180чел.

Годовой оборот: 4,5 млрд. форинтов (20 млн. долларов) (2012)

Объем заказов: 49,5 млн. долларов

Объем российских заказов:30 млн. долларов

Стратегические отрасли

• Оборудования для атомных электростанции

• Гидромашины и другое гидравлическое оборудование

• Нефтяное оборудование

• Оборудование для очистки окружающей среды

51%

49%

ОАО Атомэнергомаш

Ganz Holding Zrt.

О КОМПАНИИ


Опыт компании и инжиниринговая деятельность насчитывает более

полтора века: GANZ-EEM как один из преемников бренда GANZ

производит насосное оборудование с 1860 года.

• Малоизвестный факт из прошлого: концепция электостанции

Ниагарского водопада была спланирована инженерами GANZ

в 1895 году.

• С тех пор наша компания выпустила и отгрузила несколько тысяч

различных насосов, насосных агрегатов и насосных станций. Они

применяются в водопроводных, ирригационных и дренажных

системах, а также в промышленном водоснабжении.

Они применяются и на ТЭЦ и АЭС.

НАСОСЫ ГАНЗ


Иженерами компании был разработан

новый тип насоса скорпусом со сварной

конструкцией, за что компания получила

инновационный Гран При Венгрии в 2009 году.

Новый тип насосов имеет два главных

конкурентных преимущества:

1. уменьшается сроки изготовления

2. благодаря сварному корпусу стоимость

снижается на 10 процентов в сравнении

с аналогичной продукцией основных

конкурентов, таких как Flowserve, Hyundai.

• За последние 10 лет около 30 больших насосов и турбин с

корпусом со сварной конструкцией были поставлены в разные

страны - Китай, Турция, Сирия, Россия, Италия.

ИННОВАЦИИ


В 2012 г. GANZ-EEM возобновил производство насосов для АЭС

Компания обеспечивает поставку 18 насосов для 3-го и 4-го блоков Ростовской АЭС, предназначенных для системы охлаждения основного оборудования и системы охлаждения с градирнями и 8 насосов для Балтийской АЭС.

В рамках реализации ФЦП «Строительство АЭС» при постройке каждого энергоблока

заказывается до 1000 единиц различных насосов, которые можно разделить на четыре группы:

• главный циркуляционные насосы;

• насосы второго контура ответственные за безопасность

• вспомогательные насосы третьего контура,

• малые вспомогательные насосы.

Номенклатура GANZ-EEM включает в себя часть насосов второй группы (не более 10% от

объема заказов) и большую часть насосов третьей группы (50% от объема заказов).


По трем типам насосов возможно участие Ганз ЕЕМ в коперации по атомным электростанциям

„A” Крупногабаритные охлаждающие насосы конденсатора

В настоящее время самая большая мощность

насоса 5 MВт.

• На уровне концептуального плана нами уже

разработана модель мощностью 10 MВт.

• В основном ведутся размышления по двум типам

насосов.


1. участие Ганз ЕЕМ в коперации по атомным электростанциям Насос с предцентробежным регулятором с ведущими лопастями как

например, насосы для Ростовской АЭС 3-4. Основное преимущество

насосов: широкая шкала спектра возможного регулирования.

Диапазон регулирования

регулятор предротации

Насос

рабочее колесо


  • 2. участие Ганз ЕЕМ в коперации по атомным электростанциям Вариант со спиральный корпусом.

  • Преимущество – меньший вес

  • Недостаток – нет возможности регулирования.

  • На изображении и представлен отлитый, сваренный спиральный

  • корпус, который является частью насосов, производимых для 1 и 2

  • блока Балтийской АЭС, на картинке представлен чертеж данного

  • насоса в разрезе.


„B” Вспомогательные охладительные насосы среднего размера

1. Для ростовской АЭС были поставлены насосы с вертикальным

расположением оси, корпусом с ведущими лопастями.

2. Насосы двойного всасывания с горизонтальной осью мы

поставляем для украинской атомной электростанции. На

изображении представлены 3D модель спирального корпуса

и рабочего колеса

3. Насосы с вертикальной осью для установки в скважинах

одноступенчатой или многоступенчатой конструкции. Какой

из вариантов будет использован, зависит от данных

конкретной атомной электростанции.


3D охладительные насосы среднего размера модель спирального корпуса.

рабочее колесо

насос в разрезе


„C” охладительные насосы среднего размера Насосы для подачи горячей воды маленьких и средних размеров

Охладительная система данных насосов подчас сложнее, чем сам

насос. Мы предлагаем два типа.

1. Насос двойного всасывания до температуры 180 C. Чертеж

данного насоса и относящегося к нему мотора в разрезе.

2. Насос со спиральным корпусом с односторонним

всасыванием до температуры 250 C. На картинке №

представлены - данный насос и охладительная система.



Насос двойного всасывания температуры 180 Сдо температуры 180 С в разрезе

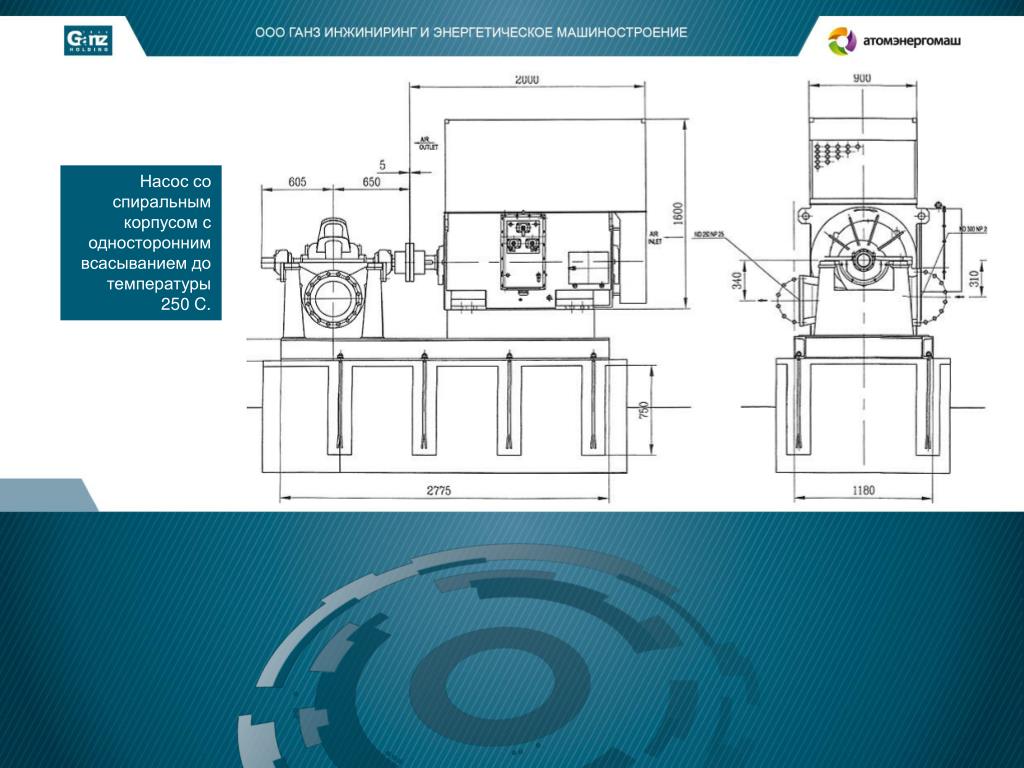

Насос со спиральным корпусом с односторонним всасыванием до температуры

250 C.


„D” односторонним всасыванием до температуры Конденсатные насосы

Ступень всасывания удвоенный,

из-за отличной способности

всасывания.

Чертеж данного насоса

представлен в разрезе на

изображении.

При необходимости возможно использование

на атомных

электростанциях прочих насосов, представленных

в нашем каталоге.

Конденсатные насосы

Ступень всасывания удвоенный, для отличной способности всасывания


Компания Ганз, благодаря своему опыту и инновационным инженерным решениям, может успешно конкурировать на российском рынке с вышеуказанными производителями и являться одним из стратегических поставщиков насосного оборудования для конечного потребителя в Росси - ОАО «Атомэнергопром» и АЭПов.

Благодарю за внимание!
