1. 电路设计原理 贝 鸿

2. 1．进行实验设计的总体原则 • （1）精确性：在实验误差允许的范围内，应尽可能选择误差较小的方案． • （2）安全性：实验方案的实施要安全可靠，不会对器材造成损害，且成功率高． • （3）可操作性：实验应便于操作和读数，便于进行数据处理．

3. 2．实验设计的基本思路 • 实验设计的关键在于实验原理的设计，它是进行实验的依据和起点，它决定了应选用（或还需）哪些实验器材，应测量哪些物理量，如何编排实验步骤．而实验原理的设计又往往依赖于所提供的实验器材（条件）和实验要求，它们相辅相成，互为条件．

4. 电阻的测量

5. 电阻测量的六种常用方法 电阻的测量是恒定电路问题中的重点，也是学生学习中的难点。这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法，从而提高学生的综合分析问题、解决问题的能力。

6. 一、欧姆表测电阻 1、欧姆表的结构、原理 它的结构如图所示，由三个部件组成： G是内阻为Rg、满偏电流为Ig的电流计。 R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。 当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I=E/(R+Rg+Rx+r)=E/(R内+RX)。 由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。

7. 2．使用注意事项： （1） 欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。 （2）多用表上的红黑接线柱，表示＋、－两极。黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。 （3）测量电阻时，每一次换档都应该进行调零 （4）测量时，应使指针尽可能在满刻度的中央附近。（一般在中值刻度的1/3区域） （5）测量时，被测电阻应和电源、其它的元件断开。 （6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF档。

8. 二、伏安法测电阻 • 原理：根据部分电路欧姆定律 • 2．控制电路的选择 • 控制电路有两种：第一种是限流电路（如图）； （1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。

9. 第二种是分压电路。（如图） （2）分压电路是将电源和可变电阻的总值串联起来，再从可变电阻的两个接线柱引出导线。其输出电压由ap之间的电阻决定，这样其输出电压的范围可以从零开始变化到接近于电源的电动势。在下列三种情况下，一定要使用分压电路： ① 要求测量数值从零开始变化或在坐标图中画出图线。 ② 滑动变阻器的总值比待测电阻的阻值小得多。 ③ 电流表和电压表的量程比电路中的电压和电流小。

10. 3．测量电路 由于伏特表、安培表存在电阻，所以测量电路有两种：即电流表内接和电流表外接。 （1）电流表内接和电流表外接的电路图分别如图所示。

11. （2）电流表内、外接法的选择 ①、已知RV、RA及待测电阻RX的大致阻值时 若 ＞ 选用内接法； 若 ＜ 选用外接法 ②不知RV、RA及待测电阻RX，采用尝试法，见图，当电压表的一端分别接在a、b两点时，如电流表示数有明显变化，用内接法；电压表示数有明显变化，用外接法。

12. 0 0 （3）误差分析： 内接时误差是由于电流表分压引起的，其测量值偏大，即R测＞R真；外接时误差是由于电压表分流引起的，其测量值偏小，即R测＜R真。 4．伏安法测电阻的电路的改进 如图、图的两个测电阻的电路能够消除电表的内阻带来的误差，为什么？怎样测量？

13. 三、桥式电路测电阻 • 原理：如图的电路称为桥式电路，一般情况下，电流计中有电流通过，但满足一定的条件时，电流计中会没有电流通过，此时，称为电桥平衡。 • 处于电桥平衡时，图中A、B两点电势相等，因此电路 • 结构可以看成：R1R2和R3R4分别串联，然后并联； • 或R1R3和R2R4分别并联，然后再串联。

14. 2．电桥平衡的条件：R1×R4=R2×R3（自己推导） 3．测量方法 如图，连接电路，取R1、R2为定值电阻，R3为可变电阻箱（能够直接读出数值），Rx为待测电阻。调节R3，使电流计中的读数为零，应用平衡条件，求出Rx。

15. 四、半偏法测电阻 1．半偏法测电流表内阻 （1）测量方法：电流表半偏法测电阻的电路图如图。 R为滑动变阻器，R0为电阻箱，G为待测电流表内阻。实验时，先合上S1，断开S2，调节R使电流计的指针满偏；再合上S2，调节R0使电流计的读数为满刻度的一半，这时，电阻箱的数值即为电流计的内阻。（注意：实验前，变阻器的阻值应放在最大位置；调节R0时，R不动）

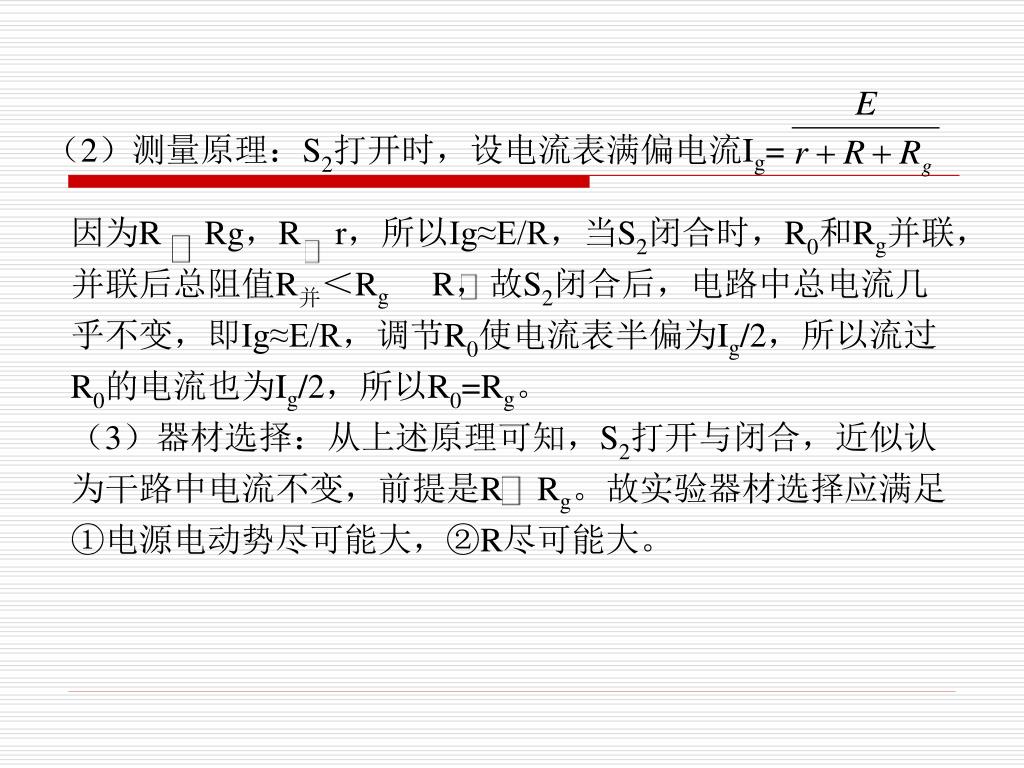

16. （2）测量原理：S2打开时，设电流表满偏电流Ig=（2）测量原理：S2打开时，设电流表满偏电流Ig= 因为R Rg，R r，所以Ig≈E/R，当S2闭合时，R0和Rg并联，并联后总阻值R并＜Rg R，故S2闭合后，电路中总电流几乎不变，即Ig≈E/R，调节R0使电流表半偏为Ig/2，所以流过R0的电流也为Ig/2，所以R0=Rg。 （3）器材选择：从上述原理可知，S2打开与闭合，近似认为干路中电流不变，前提是R Rg。故实验器材选择应满足 ①电源电动势尽可能大，②R尽可能大。

17. 2．半偏法测电压表的内阻 电路如图：实验时，将R1的滑动片P放在左边， 合上S1和S2，调节R1，使电压表的读数满偏；保持 R1不变，断开S2，调节R0，使电压表的读数为满刻 度的一半。则RV = R0。请同学们自己分析其实验原 理、器材选择与误差分析。

18. 五、等效替代法测电阻 1. 等效替代法就是在测量的过程中，让通过待测电阻的电流（或电压）和通过电阻箱的电流（或电压）相等。电路如图，将单刀双掷开关调到a，闭合S1调节R，使安培表读数为I0，保持R不动，将单刀双掷开关打到b，调节R0使安培表读数仍为I0，则电阻箱的读数就是待测电阻的数值。 2．测量原理：图是用伏特表完成的实验，同学们自己分析测量原理。 3．注意：主要元件为电阻箱和单刀双掷开关。虚线框内可用分压控制电路。

19. 六、公式计算法测电阻 公式计算法主要是应用串并联电路的特点和全电路的知识进行分析，并求出待测电阻的数值。如图是测量电阻Rx的电路， Rx为待测电阻，R为保护电阻，其阻值未知，R1为已知的定值电阻，电源电动势为E未知，S1、S2均为单刀双掷开关，A为电流表，其内阻不计。（1）测量Rx的步骤为：S2向d闭合，S1向a闭合，记下电流表的读数I1，再将S2向c闭合，S1向 b 闭合，记下电流表读数I2。（2）计算Rx的公式为Rx= 应用举例

20. 1. 现用伏安法较准确的测一个阻值约为30kΩ的电阻，可供选用的实验仪器有： A. 电源（电动势3V，内阻0.5Ω） B. 电源（电动势16V，内阻2Ω） C. 电流表（量程0~1mA，内阻250Ω） D. 电流表（量程0~500μA，内阻500Ω） E. 电压表（量程0~3V，内阻10KΩ） F. 电压表（量程0~15V，内阻50KΩ） G. 滑动变阻器（阻值0~200Ω） H. 开关和导线若干 ①实验电路应选取的仪器是（用字母表示）。 ②在右面方框图中画出实验电路图。 【答案】①B D F G H ②分压内接

21. 2. 用以下器材测量待测电阻Rx的阻值： 待测电阻Rx：阻值约为100Ω； 电源E：电动势约为6.0V、内阻忽略不计； 电流表1：量程50mA、内阻r1=20Ω；； 电流表2：量程300mA、内阻r2约为4Ω 定值电阻R0：阻值为20Ω； 滑动变阻器R：最大阻值为10Ω； 单刀单掷开关S、导线若干。 测量电阻Rx的电路图如图所示。 1 （1）电路图中的电流表A1应该选择电流表（填“1”或2”），开关S闭合前，滑动变阻器R滑片应该移到端（填“A”、“ B”或“无要求”）。 A （2）若某次测量中电流表A1的示数为I1，电流表A2的示数为I2，则由已知量和测得量表示Rx的表达式为Rx=。

22. 3. 测量一只量程已知的电压表内阻，器材如下： A. 待测电压表V（量程3V，内阻约3KΩ) B. 电流表A（量程0.6A，内阻0.01Ω） C. 定值电阻R（阻值2KΩ，额定电流0.5A） D. 电源E（电动势约3V，内阻不计） E. 开关两只，S1、S2，导线若干 （1）某同学设计了如图甲所示的测量电路，在实验操作时，发现不可行。你认为主要问题是不可行理由：电流表量程太大，而电路中电流太小，电流表没有明显读数。

23. （2）请从上述所给器材中选用所需器材，帮助该同学设计一个能尽量减小实验误差的测量电路，并在虚线框内画出原理图，要求标明给定器材的符号。用需要测量的物理量和电路中器材已给的物理量，写出电压表内阻的计算式Rv=。并从图乙所给的器材中选出你所需要的器材，连接成实验电路图。（2）请从上述所给器材中选用所需器材，帮助该同学设计一个能尽量减小实验误差的测量电路，并在虚线框内画出原理图，要求标明给定器材的符号。用需要测量的物理量和电路中器材已给的物理量，写出电压表内阻的计算式Rv=。并从图乙所给的器材中选出你所需要的器材，连接成实验电路图。

24. 4. 小灯泡灯丝的电阻会随温度的升高而变化，一研究性学习小组在实验室通过实验研究这一问题，实验室备有的器材是：电压表（3V，3kΩ)、电流表（0~0.6A，0.1Ω)、电池、开关、滑动变阻器、待测小灯泡、导线若干。实验时，要求小灯泡两端电压从零逐渐增大到额定电压以上。 （1）他们应选用图1中所示的电路进行实验； （2）根据实验测得数据描绘出如图所示U-I图象，由图2分析可知，小灯泡电阻随温度T变化的关系是。 A T升高R增大

25. （3）已知实验中使用的小灯泡标有1.5V字样，请你根据上述实验结果求出小灯泡在1.5V电压下的实际功率是W。（3）已知实验中使用的小灯泡标有1.5V字样，请你根据上述实验结果求出小灯泡在1.5V电压下的实际功率是W。 P=IU=0.46×1.5 =0.69 W 【答案】（1）；（2）T升高R增大；（3）0.69

26. I=P/U=0.2 R=U2/I=12.5 5. 现有一只额定电压为2.5V额定功率为0.50W的小灯泡，欲通过实验较准确地描绘小灯泡的伏安特性曲线，要求小灯泡两端电压在0~2.5V内可调，提供如下器材： A. 2.5V，0.50W小灯泡 B. 电压表0-3V，内阻10kΩ C. 电流表0-0.3A，内阻2Ω D. 电流表0-10mA，内阻50Ω E. 滑动变阻器2000Ω，0.1A F. 滑动变阻器10Ω，1.0A G. 蓄电池4V H. 电键S，导线若干 分压接法 ABCFGH （1）选出实验所需要的器材______ __（用序号表示）。 （2）在方框中画出实验电路图。

27. 6. 有一小灯泡上标有“6V，0.1A”的字样，现要测量灯泡的 伏安特性曲线，有下列器材供选用： A. 电压表（0~3V，内阻约2.0kΩ） B. 电压表（0~l0V，内阻约3.kΩ） C. 电流表(0~0.3A，内阻约3.0Ω) D.电流表（0~6A，内阻约1.5Ω） E. 滑动变阻器（30，2A） F. 学生电源（直流9V）及开关、导线等 （1）实验中所用的器材为_____________(填字母代号). （2）在方框中画出实验电路图，要求电压从0开始测量. BCEF

28. 7. 某同学通过实验研究小灯泡的电流与电压的关系.可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干. （1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而填“增大”、“减小”或“不变”）。 增大 12. 某同学通过实验研究小灯泡的电流与电压的关系.可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干. （1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而填“增大”、“减小”或“不变”）。 12. 某同学通过实验研究小灯泡的电流与电压的关系.可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干. （1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而填“增大”、“减小”或“不变”）。 12. 某同学通过实验研究小灯泡的电流与电压的关系.可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干. （1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而填“增大”、“减小”或“不变”）。 12. 某同学通过实验研究小灯泡的电流与电压的关系.可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干. （1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而填“增大”、“减小”或“不变”）。 12. 某同学通过实验研究小灯泡的电流与电压的关系.可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干. （1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而填“增大”、“减小”或“不变”）。 12. 某同学通过实验研究小灯泡的电流与电压的关系.可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干. （1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而填“增大”、“减小”或“不变”）。 12. 某同学通过实验研究小灯泡的电流与电压的关系.可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干. （1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而填“增大”、“减小”或“不变”）。

29. （2）根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）。（2）根据图a，在图b中把缺少的导线补全，连接成实验的电路（其中电流表和电压表分别测量小灯泡的电流和电压）。 （3）若某次连接时，把AB间的导线误接在AC之间，合上电键，任意移动滑片发现都不能使小灯泡完全熄灭，则此时的电路中，小灯泡可能获得的最小功率是W。（电压表和电流表均视为理想电表） （3）0.32W（0.30~0.34都对） 12. 某同学通过实验研究小灯泡的电流与电压的关系.可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干. （1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而填“增大”、“减小”或“不变”）。 12. 某同学通过实验研究小灯泡的电流与电压的关系.可用的器材如下：电源（电动势3V，内阻1Ω）、电键、滑动变阻器（最大阻值20Ω）、电压表、电流表、小灯泡、导线若干. （1）实验中移动滑动变阻器滑片，得到了小灯泡的U-I图象如图a所示，则可知小灯泡的电阻随电压增大而填“增大”、“减小”或“不变”）。

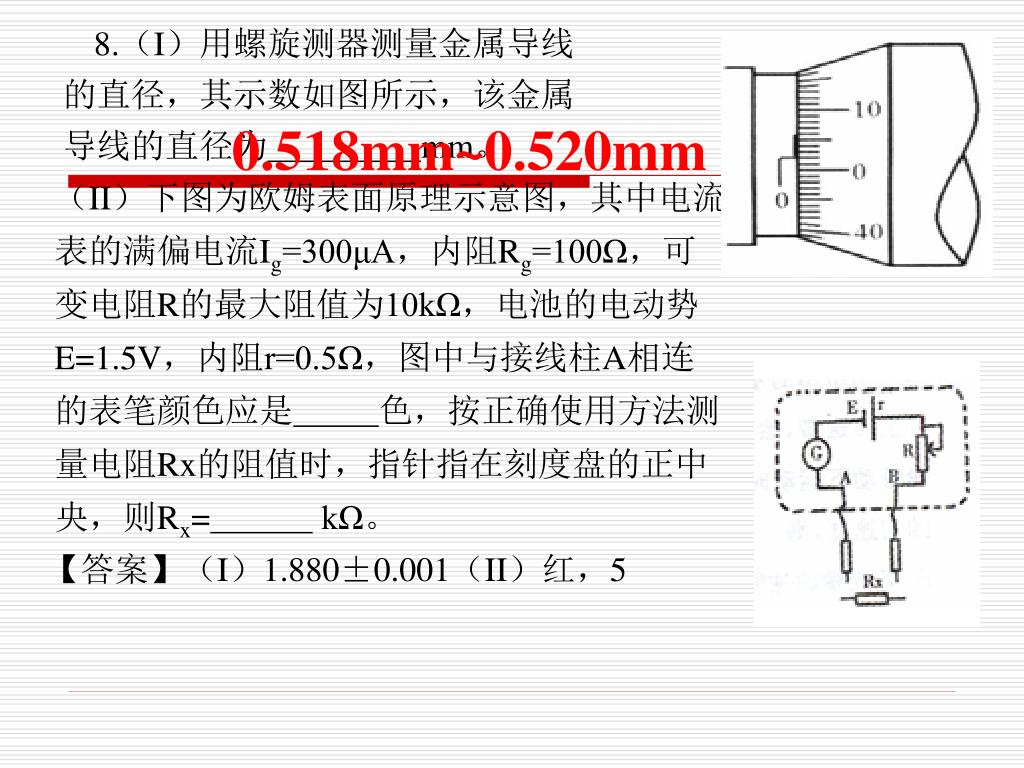

30. 8.（I）用螺旋测器测量金属导线的直径，其示数如图所示，该金属导线的直径为mm。8.（I）用螺旋测器测量金属导线的直径，其示数如图所示，该金属导线的直径为mm。 0.518mm~0.520mm （II）下图为欧姆表面原理示意图，其中电流表的满偏电流Ig=300μA，内阻Rg=100Ω，可变电阻R的最大阻值为10kΩ，电池的电动势E=1.5V，内阻r=0.5Ω，图中与接线柱A相连的表笔颜色应是色，按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx= kΩ。 【答案】（I）1.880±0.001（II）红，5

31. 9.下图所示，A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。9.下图所示，A、B、C是多用表在进行不同测量时转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置。 D C A B 电压 3kΩ 欧姆 ①A是_____档，用此档测量，指针偏转如D，则读数是_______； ②B是______档，用此档测量，指针偏转如D，则读数是______； ③C是________档，用此档测量，指针偏转如D，则读数是________。 电流 5.0mA 电压 25.0V

32. 10. 某同学用一多用电表测量电阻时，他感觉测得的结果不够准确，经过反复检查、测量，认为自己的测量没有任何问题，是多用电表的欧姆挡不准，且表头没有问题，而是欧姆挡的中值电阻（即内阻）不准，他准备用实验测量一下它的中值电阻。该多用电表的欧姆挡的中间刻度为“30”，他手头有的器材如下： A. 电流表：有0.6A、3A两个量程 B. 电压表：有3V、15V两个量程 C. 滑动变阻器：最大阻值100Ω D. 电源：电动势1.5V E. 电阻箱：0～9999.9Ω F. 开关、导线 20080425 （1）请你用最简单的方法测量该多用电表×10挡的中值电阻，简述测量方法. （2）若实验测得的值为350Ω，则用该挡测量电阻时测得的值总是偏__________.

33. 【答案】（1）a. 将选择开关旋至×10挡，然后将两表笔短接，调节调零旋钮使指针指电流的满刻度。b.将电阻箱接在两表笔间，调节电阻箱，使指针指到中间刻度，则此时电阻箱的读数即为多用电表×10挡的中值电阻. （2）小

34. V A A V 实验原理举例 • 伏安法及变式:以测量电表的内阻为例： • （1）电流表、电压表各一只，可以测量它们的内阻

35. A2 A1 实验原理举例 （2）两只同种电表，若知道一只的内阻，就可以测另一只的内阻 V2 V1

36. R A1 A2 实验原理举例 • （3）两只同种电表内阻都未知，则需要一只电阻箱（或定值电阻）才能测定电表的内阻 R V1 V2

37. 2 2 S S R R G G2 1 1 V G1 实验原理举例 • 伏安法及变式:以测量电表的内阻为例： • 电流表、电压表各一只，可以测量它们的内阻,除伏安法外，还常用替代法、半偏法和闭合电路欧姆定律（计算法） • （ 4 ）替代法

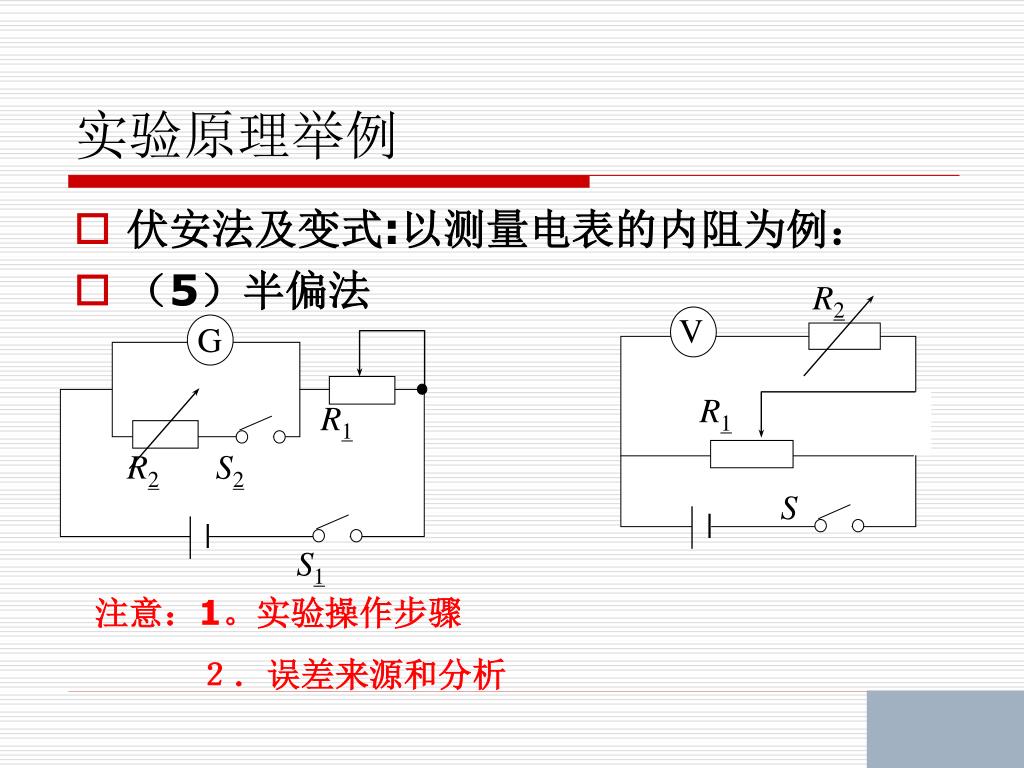

38. R2 V G R1 R1 R2 S2 S S1 实验原理举例 • 伏安法及变式:以测量电表的内阻为例： • （5）半偏法 注意：1。实验操作步骤 　　　２．误差来源和分析

39. R 2 S V 1 电源内阻不计 r E 实验原理举例 • 伏安法及变式:以测量电表的内阻为例： • （6）闭合电路欧姆定律（计算法） • 电源(内阻不计),电压表 ,变阻箱,单刀双掷开关

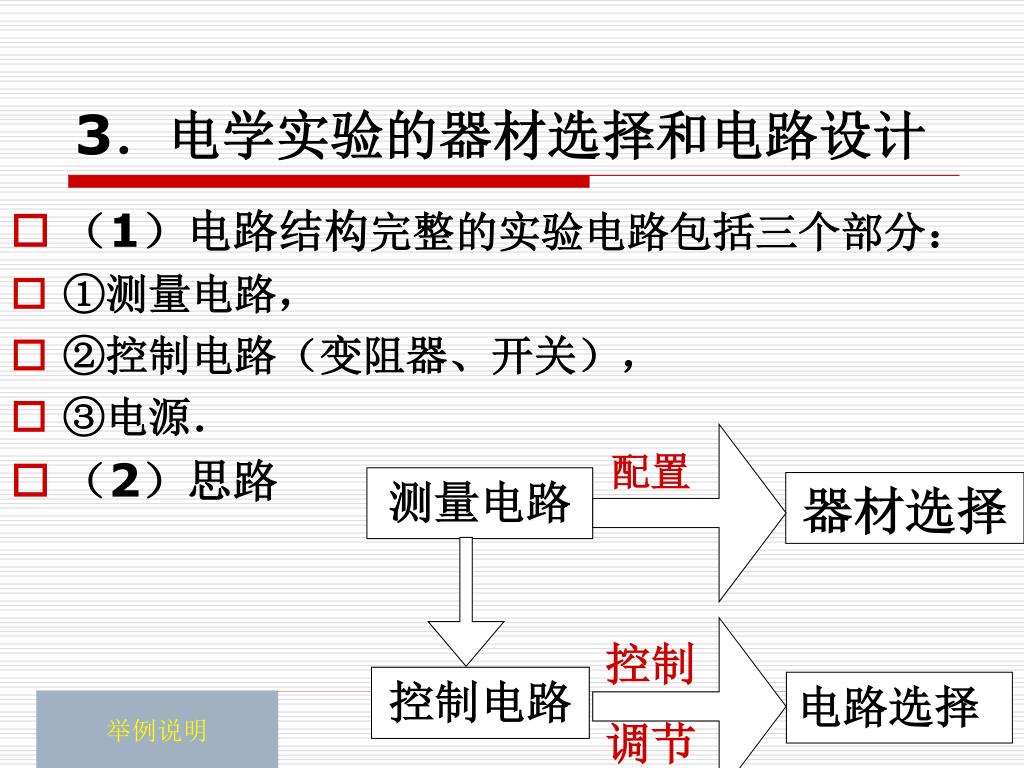

40. 3．电学实验的器材选择和电路设计 • （1）电路结构完整的实验电路包括三个部分： • ①测量电路， • ②控制电路（变阻器、开关）， • ③电源． • （2）思路 配置 测量电路 器材选择 控制 控制电路 电路选择 举例说明 调节

41. 3．电学实验的器材选择和电路设计 • （3）方法(控制电路设计方法) • 分压、限流电路选择 • 在下列情况下应选择分压电路 • （1）实验要求待测电阻两端电压从零开始连续变化。 • （2）限流不能保证安全，即限流电路中的最小电流超过电表量程或用电器的额定电流．常见于变阻器全电阻远小于测量部分电阻的情况．

42. 3．电学实验的器材选择和电路设计 • （3）方法(控制电路设计方法) • 分压、限流电路选择 • （3）限流能保证安全，但变阻器调节过程中，电表读数变化不明显，不满足实验测量多组数据的要求．常见于变阻器全电阻远小于测量部分电阻的情况． • 在限流、分压两种电路都满足实验要求时 ，由于限流电路结构简单，损耗的电功率小，应优先选用．

43. 3．电学实验的器材选择和电路设计 • （3）方法(控制电路设计方法) • 滑动变阻器的粗调和微调． • 在限流电路中，对测量电路而言，全电阻较大的变阻器起粗调作用，全电阻较小的变阻器起微调作用； • 在分压电路中，变阻器的粗、微调作用正好与限流电路相反． • 在选择电阻时有还需注意电阻的额定电压、额定功率或额定电流

44. 3．电学实验的器材选择和电路设计 • （3）方法（电表的选择） • 电表选择：为了减小电表读数引起的偶然误差，选择电表时应先估算待测电流或电压的最大值，同时要考虑电表间、电表与电源间的配置是否合理，测量时各电表的最大偏转量都应接近量程． • 例:电源E=6v Rx约15Ω 变阻器R=150Ω • A13 A ; A2 0.6 A ; A3 50 mA 应该选Ａ２

45. · 【例1】用伏安法测量一个定值电阻的阻值，备用器材如下 ： 待测电阻Rx（阻值约为25kΩ） 电流表A1：（量程100μA，内阻2kΩ） 电流表A2：（量程500μA，内阻300Ω） 电压表V1：（量程10V，内阻100kΩ） 电流表V2：（量程50V，内阻500kΩ） 电源E：（电动势15V，允许最大电流1A） 滑动变阻器R：（最大阻值1kΩ） 电键S，导线若干 为了尽量减小实验误差，要求测多组数据． （1）电流表应选_________，电压表应选______ • （2）画出实验电路图．

46. 测量电路与器材选择 • 从减小电表读数引起的偶然误差的角度考虑，两电表及电表与电源间的配置要合理． • 注意到电源电动势远小于电压表V2的量程，而跟电压表V1的量程较接近，若选用电压表V2来测量电压，其最大偏转量达不到量程的1/3 ，读数时偶然误差太大，所以选用V1较恰当； • 而此时通过电流表的最大电流， 因此，电流表A2与V1配置较好．

47. 控制电路选择 • 电路选择主要从滑动变阻器对电路的控制和调节的角度考虑． • 若采用限流电路控制，注意到测量部分的总电阻约为20kΩ，远大于滑动变阻器的总电阻（1kΩ），要保证电表安全，变阻器分得的电压至少为5V，阻值应调到10kΩ，显然，限流不能起到保证电表安全的作用，更不能进行有效调节，所以，只能采用分压电路控制

48. 【例1】用伏安法测量一个定值电阻的阻值，备用器材如下 ： 待测电阻Rx（阻值约为25kΩ） 电流表A1：（量程100μA，内阻2kΩ） 电流表A2：（量程500μA，内阻300Ω） 电压表V1：（量程10V，内阻100kΩ） 电流表V2：（量程50V，内阻500kΩ） 电源E：（电动势15V，允许最大电流1A） 滑动变阻器R：（最大阻值1kΩ） 电键S，导线若干 为了尽量减小实验误差，要求测多组数据． （1）电流表应选_________，电压表应选______ （2）画出实验电路图． V1 A2

49. 【例2】 用以下器材测量一待测电阻Rx的阻值（900～1000Ω）： 电源E，具有一定内阻，电动势约为9.0V； 电压表V1，量程为1.5V，内阻r1=750Ω； 电压表V2，量程为5V，内阻r2=2500Ω； 滑线变阻器R，最大阻值约为100Ω； 单刀单掷开关S，导线若干． · （1）测量中要求电压表的读数不小于其量程的1/3，试画出测量电阻Rx的一种实验电路原理图(原理图中的元件要用题图中的相应的英文字母标注）．
