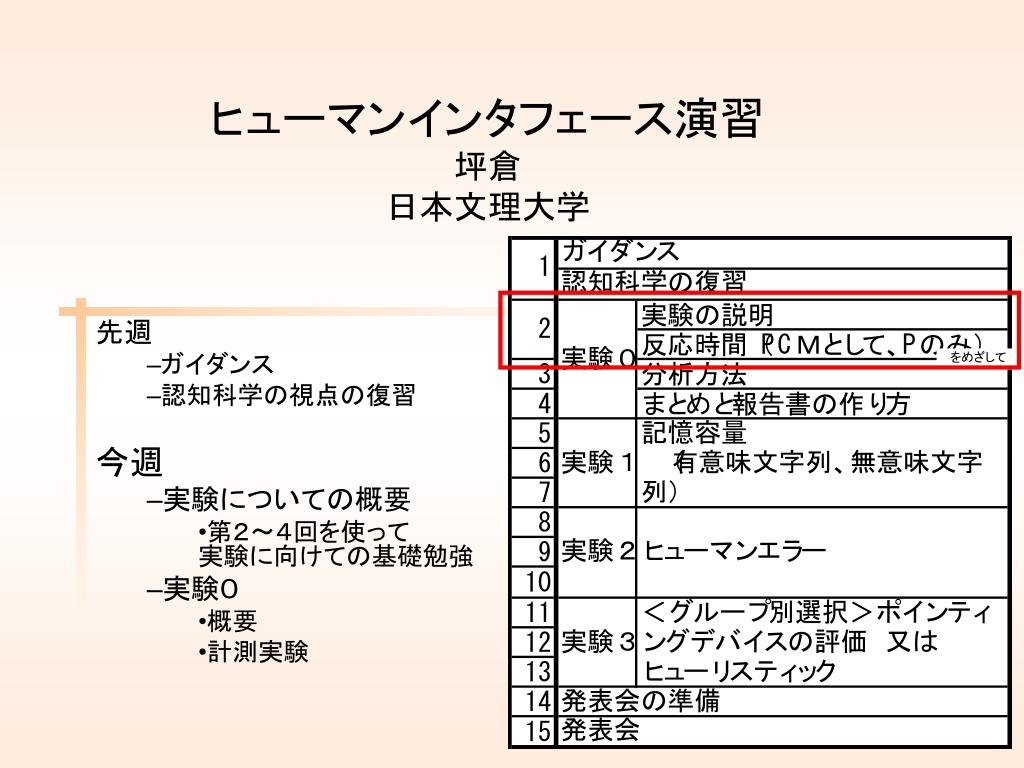

ヒューマンインタフェース演習坪倉日本文理大学ヒューマンインタフェース演習坪倉日本文理大学先週ガイダンス認知科学の視点の復習今週実験についての概要第２～４回を使って実験に向けての基礎勉強実験０概要計測実験をめざして

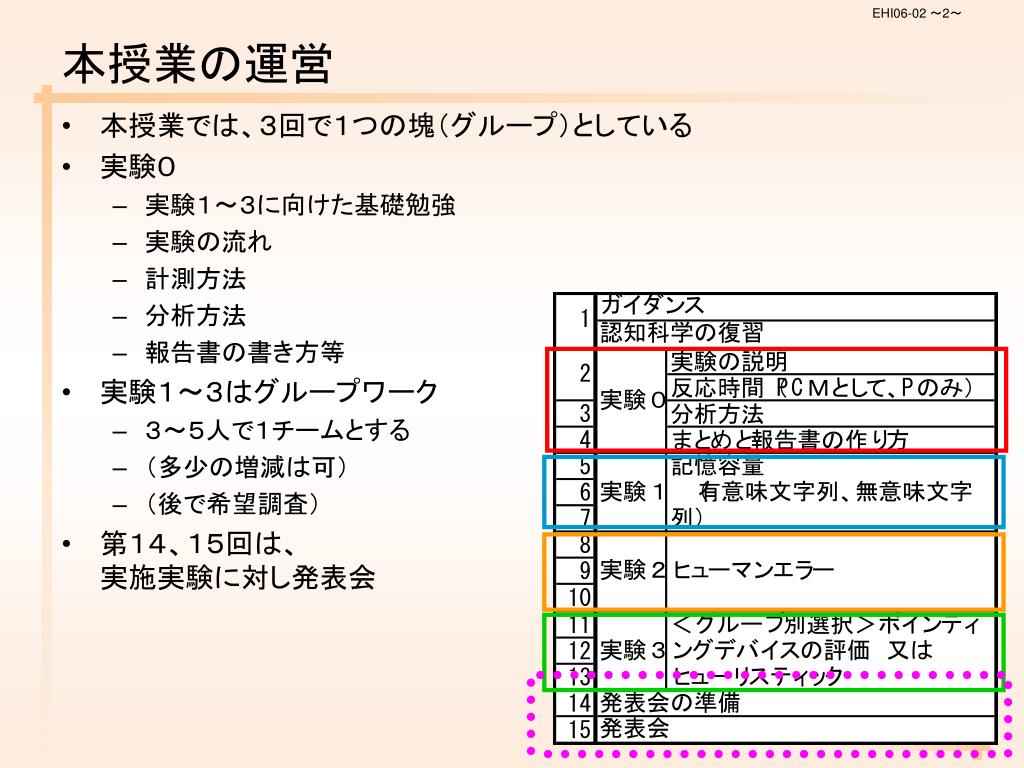

本授業の運営 • 本授業では、３回で１つの塊（グループ）としている • 実験０ • 実験１～３に向けた基礎勉強 • 実験の流れ • 計測方法 • 分析方法 • 報告書の書き方等 • 実験１～３はグループワーク • ３～５人で１チームとする • （多少の増減は可） • （後で希望調査） • 第１４、１５回は、実施実験に対し発表会

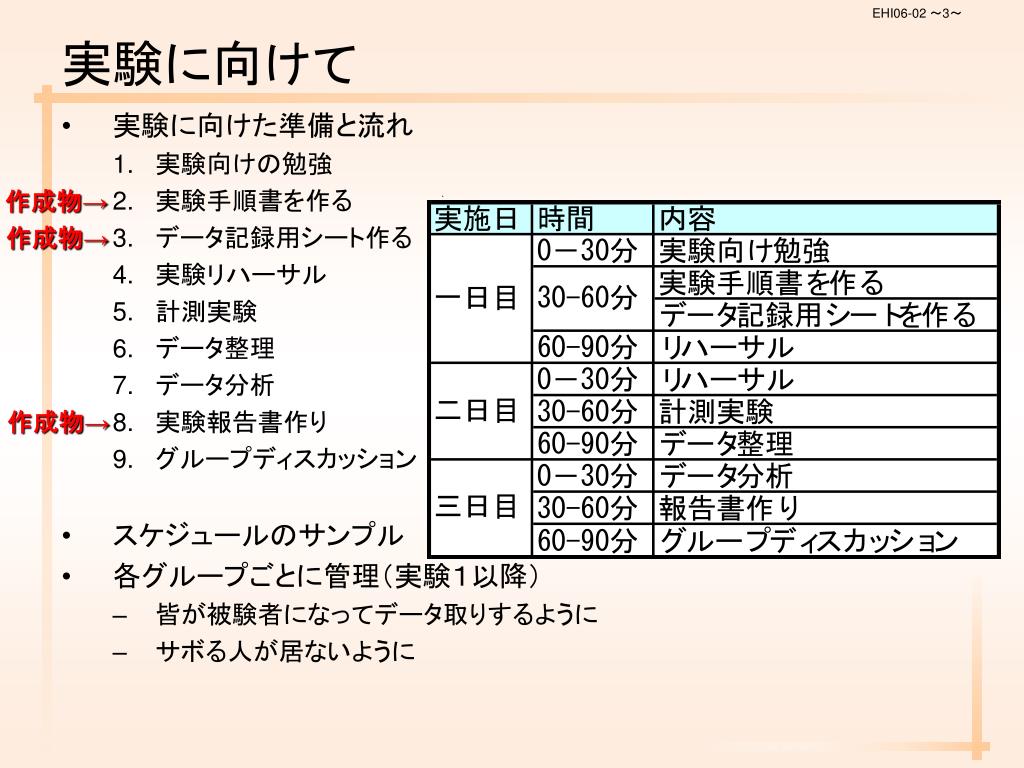

実験に向けて • 実験に向けた準備と流れ • 実験向けの勉強 • 実験手順書を作る • データ記録用シート作る • 実験リハーサル • 計測実験 • データ整理 • データ分析 • 実験報告書作り • グループディスカッション • スケジュールのサンプル • 各グループごとに管理（実験１以降） • 皆が被験者になってデータ取りするように • サボる人が居ないように作成物→ 作成物→ 作成物→

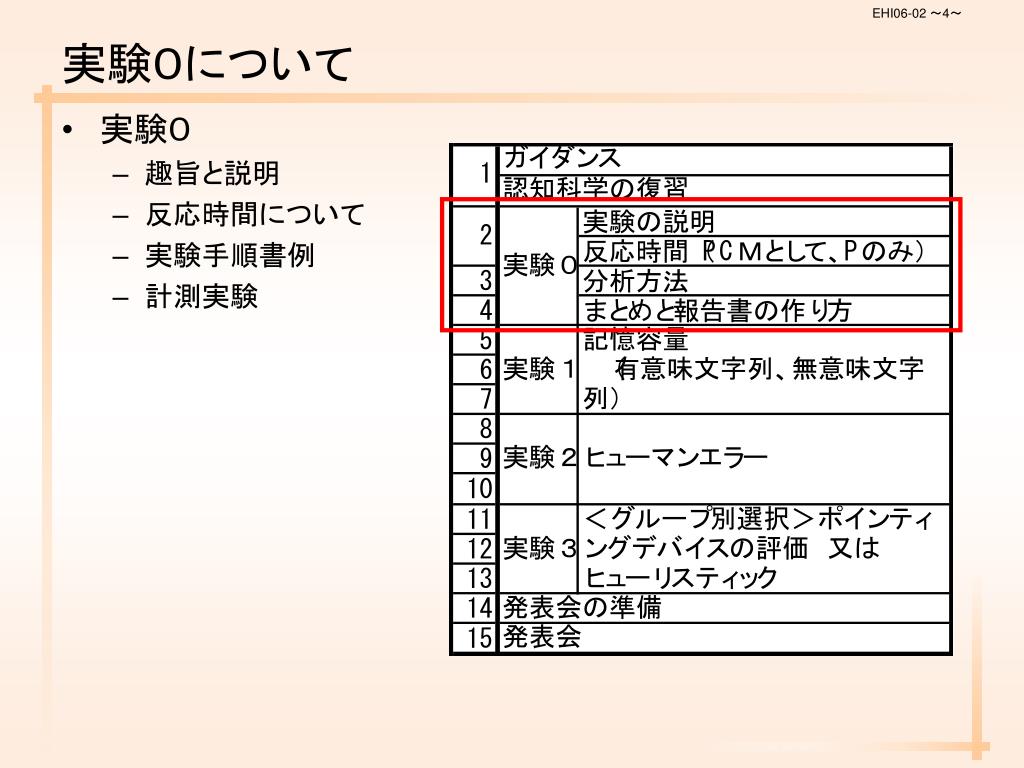

実験０について • 実験０ • 趣旨と説明 • 反応時間について • 実験手順書例 • 計測実験

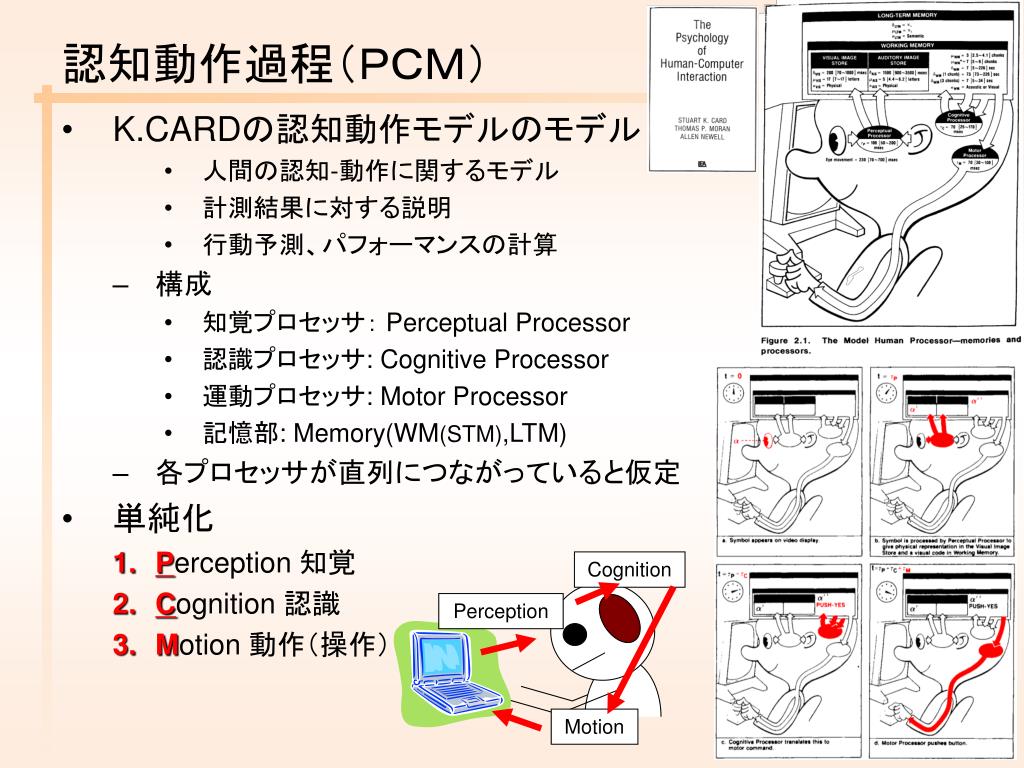

認知動作過程（ＰＣＭ） • K.CARDの認知動作モデルのモデル • 人間の認知-動作に関するモデル • 計測結果に対する説明 • 行動予測、パフォーマンスの計算 • 構成 • 知覚プロセッサ： Perceptual Processor • 認識プロセッサ: Cognitive Processor • 運動プロセッサ: Motor Processor • 記憶部: Memory(WM(STM),LTM) • 各プロセッサが直列につながっていると仮定 • 単純化 • Perception 知覚 • Cognition 認識 • Motion 動作（操作） Cognition Perception Motion

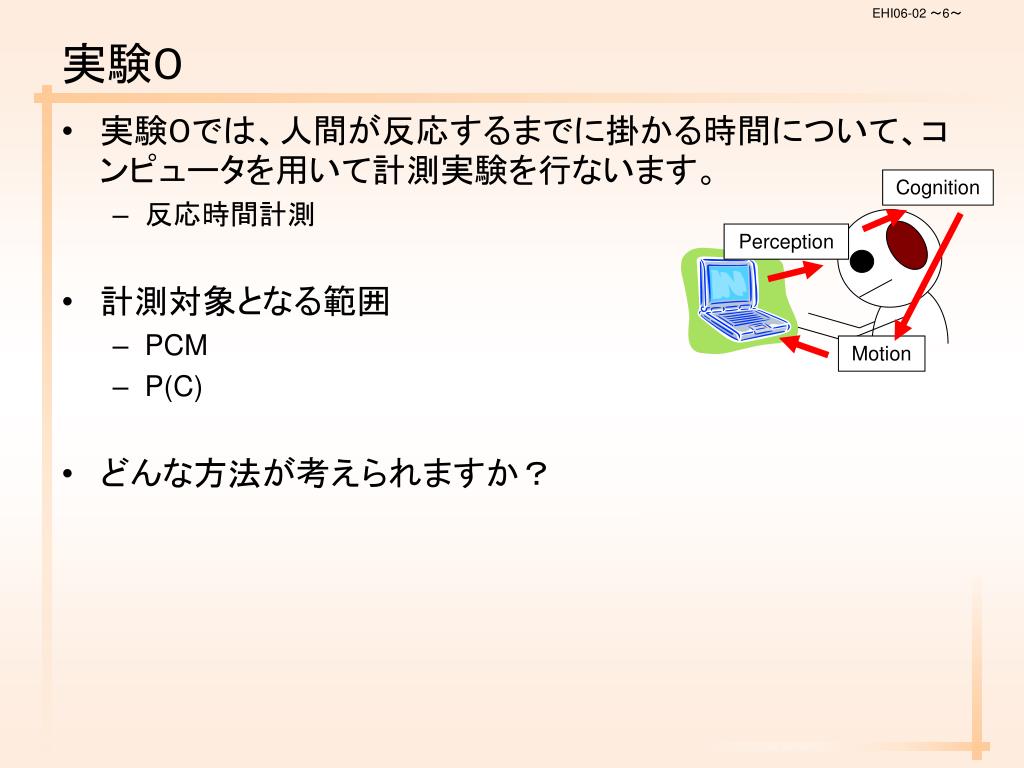

Cognition Perception Motion 実験０ • 実験０では、人間が反応するまでに掛かる時間について、コンピュータを用いて計測実験を行ないます。 • 反応時間計測 • 計測対象となる範囲 • PCM • P(C) • どんな方法が考えられますか？

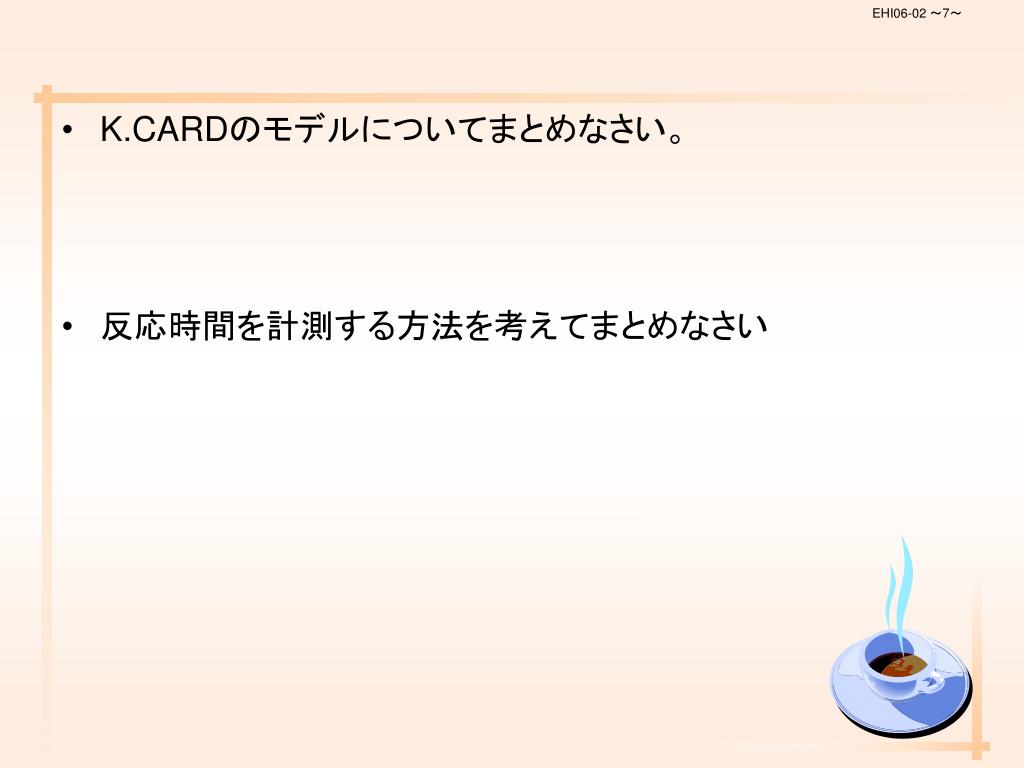

K.CARDのモデルについてまとめなさい。 • 反応時間を計測する方法を考えてまとめなさい

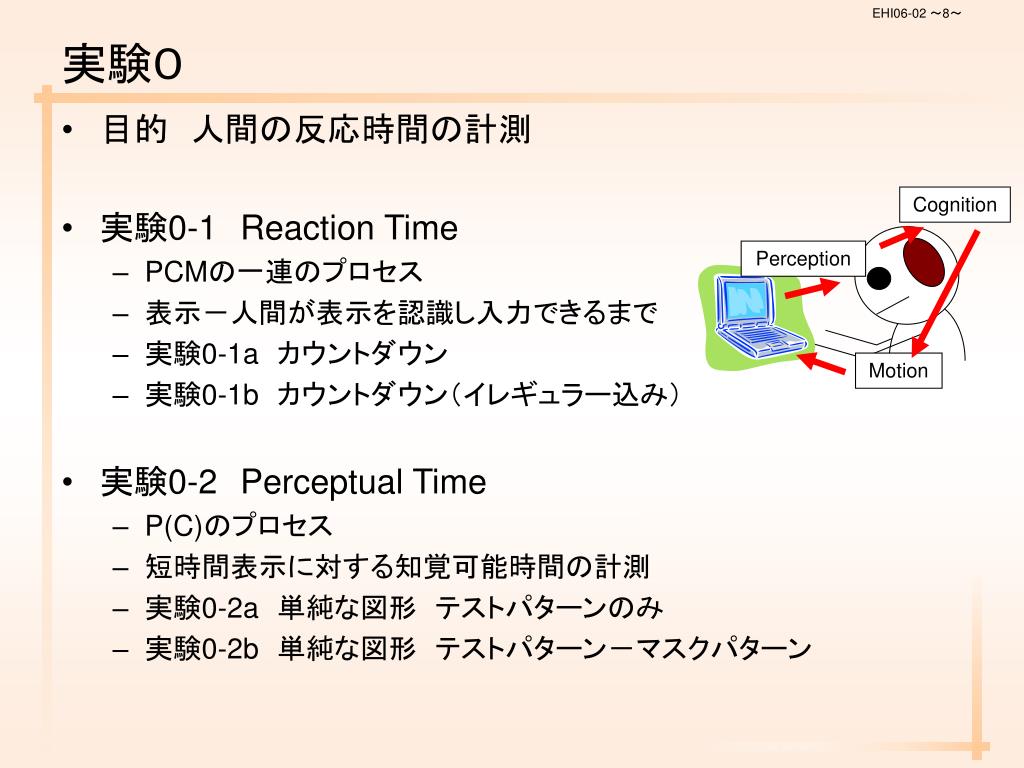

Cognition Perception Motion 実験０ • 目的　人間の反応時間の計測 • 実験0-1Reaction Time • PCMの一連のプロセス • 表示－人間が表示を認識し入力できるまで • 実験0-1a　カウントダウン • 実験0-1b　カウントダウン（イレギュラー込み） • 実験0-2Perceptual Time • P(C)のプロセス • 短時間表示に対する知覚可能時間の計測 • 実験0-2a　単純な図形　テストパターンのみ • 実験0-2b　単純な図形　テストパターン－マスクパターン

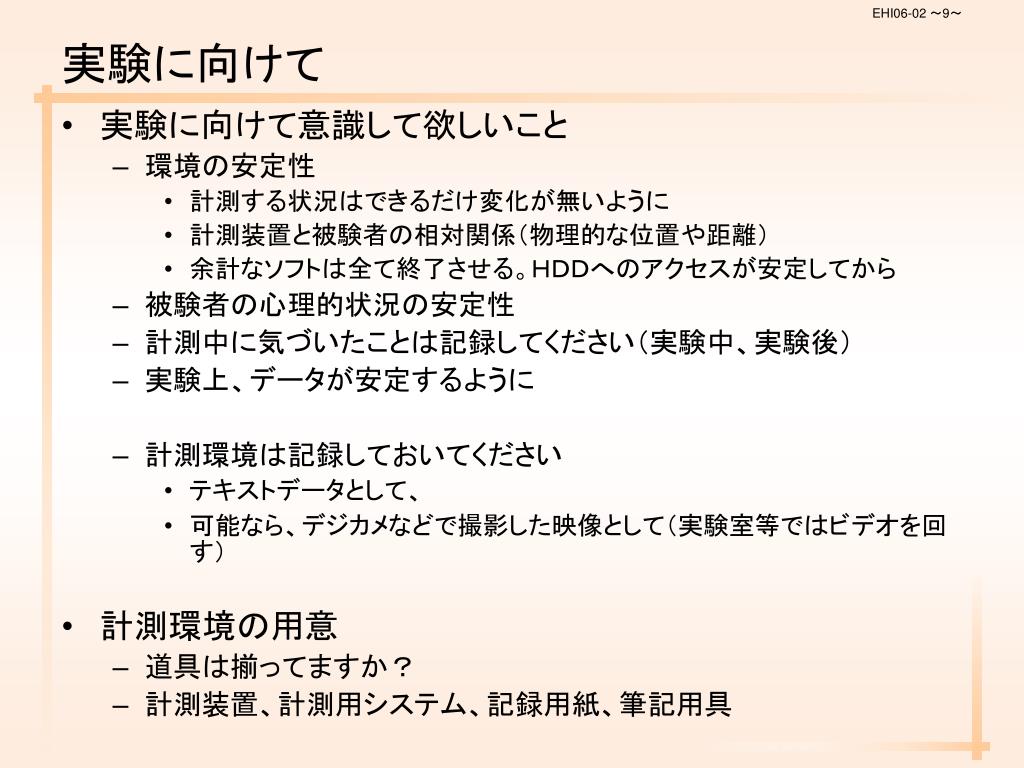

実験に向けて • 実験に向けて意識して欲しいこと • 環境の安定性 • 計測する状況はできるだけ変化が無いように • 計測装置と被験者の相対関係（物理的な位置や距離） • 余計なソフトは全て終了させる。ＨＤＤへのアクセスが安定してから • 被験者の心理的状況の安定性 • 計測中に気づいたことは記録してください（実験中、実験後） • 実験上、データが安定するように • 計測環境は記録しておいてください • テキストデータとして、 • 可能なら、デジカメなどで撮影した映像として（実験室等ではビデオを回す） • 計測環境の用意 • 道具は揃ってますか？ • 計測装置、計測用システム、記録用紙、筆記用具

[実験0-1a] 実験手順（システムの動作） • 実験0-1Reaction Time • PCMの一連のプロセス • 表示－人間が表示を認識し入力できるまで • 実験0-1a　カウントダウン　(Normal Count Down) 実験前画面各自でファイルに保存マウスでクリック→何かキーを押すテストパターンを確認したら何かキーを押す入力キーの表示結果の表示カウントダウン白パターンテストパターン 10回繰り返す

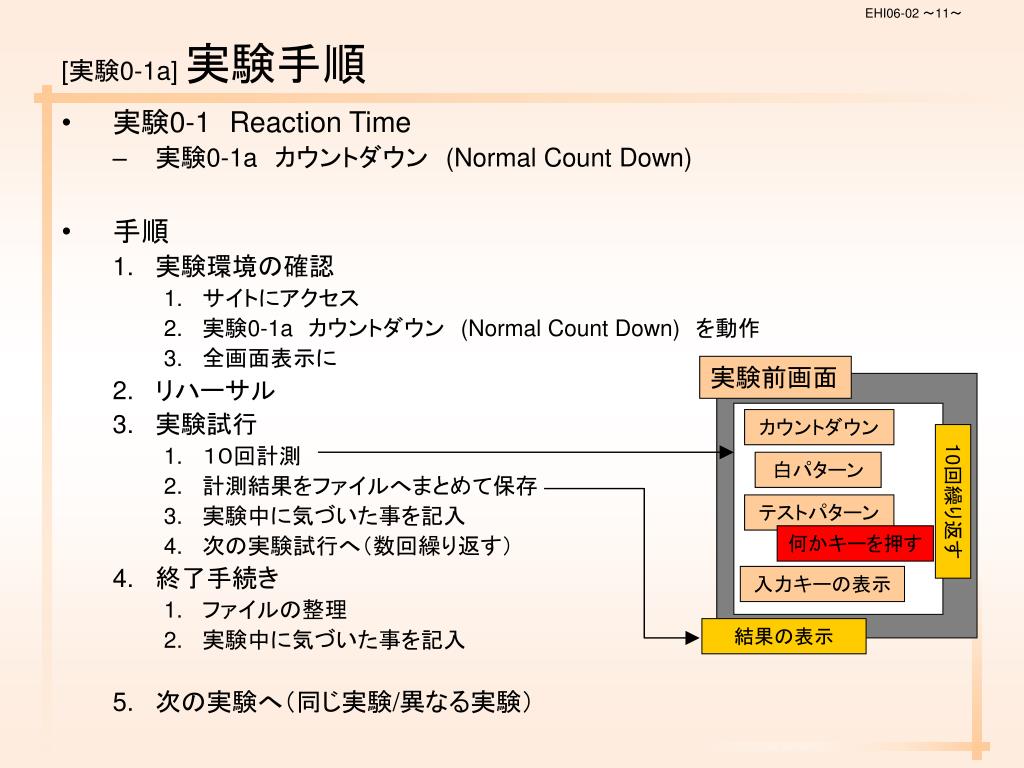

実験前画面 カウントダウン白パターン 10回繰り返すテストパターン何かキーを押す入力キーの表示結果の表示 [実験0-1a] 実験手順 • 実験0-1Reaction Time • 実験0-1a　カウントダウン　(Normal Count Down) • 手順 • 実験環境の確認 • サイトにアクセス • 実験0-1a　カウントダウン　(Normal Count Down)　を動作 • 全画面表示に • リハーサル • 実験試行 • １０回計測 • 計測結果をファイルへまとめて保存 • 実験中に気づいた事を記入 • 次の実験試行へ（数回繰り返す） • 終了手続き • ファイルの整理 • 実験中に気づいた事を記入 • 次の実験へ（同じ実験/異なる実験）

[実験0-1b] 実験手順（システムの動作） • 実験0-1Reaction Time • PCMの一連のプロセス • 表示－人間が表示を認識し入力できるまで • 実験0-1b　カウントダウン（イレギュラー込み　irregular Count Down）実験前画面各自でファイルに保存マウスでクリック→何かキーを押すテストパターンを確認したら何かキーを押す入力キーの表示結果の表示テストパターンが表示される迄の時間がランダムカウントダウン白パターンテストパターン 10回繰り返す

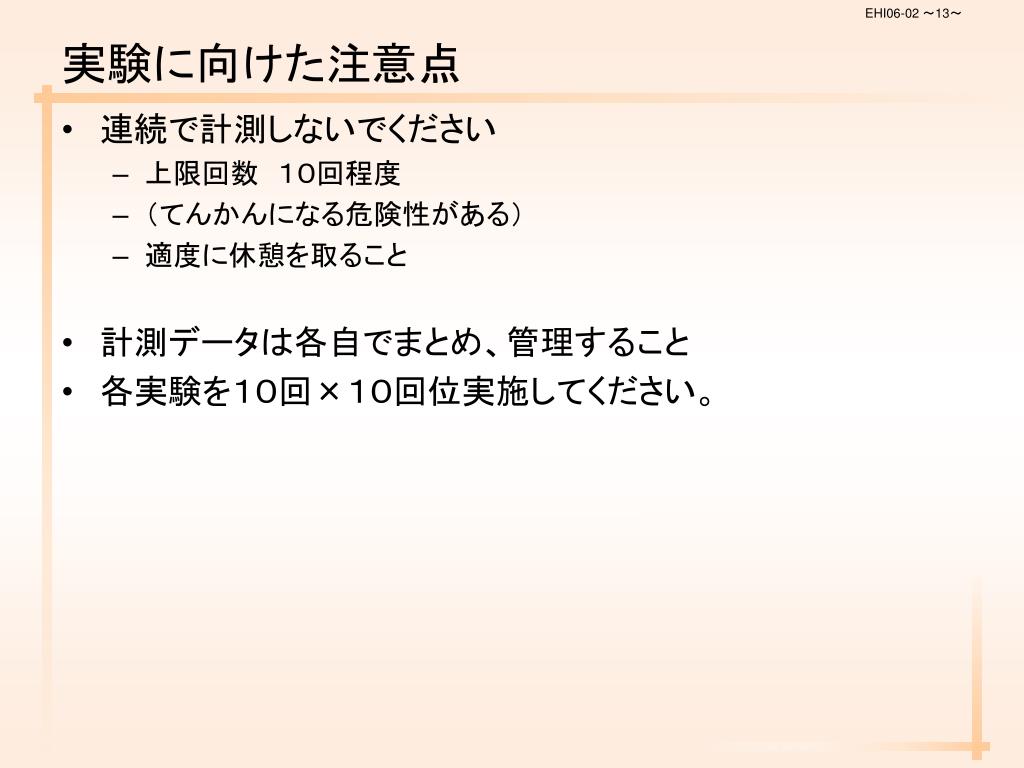

実験に向けた注意点 • 連続で計測しないでください • 上限回数　１０回程度 • （てんかんになる危険性がある） • 適度に休憩を取ること • 計測データは各自でまとめ、管理すること • 各実験を１０回×１０回位実施してください。

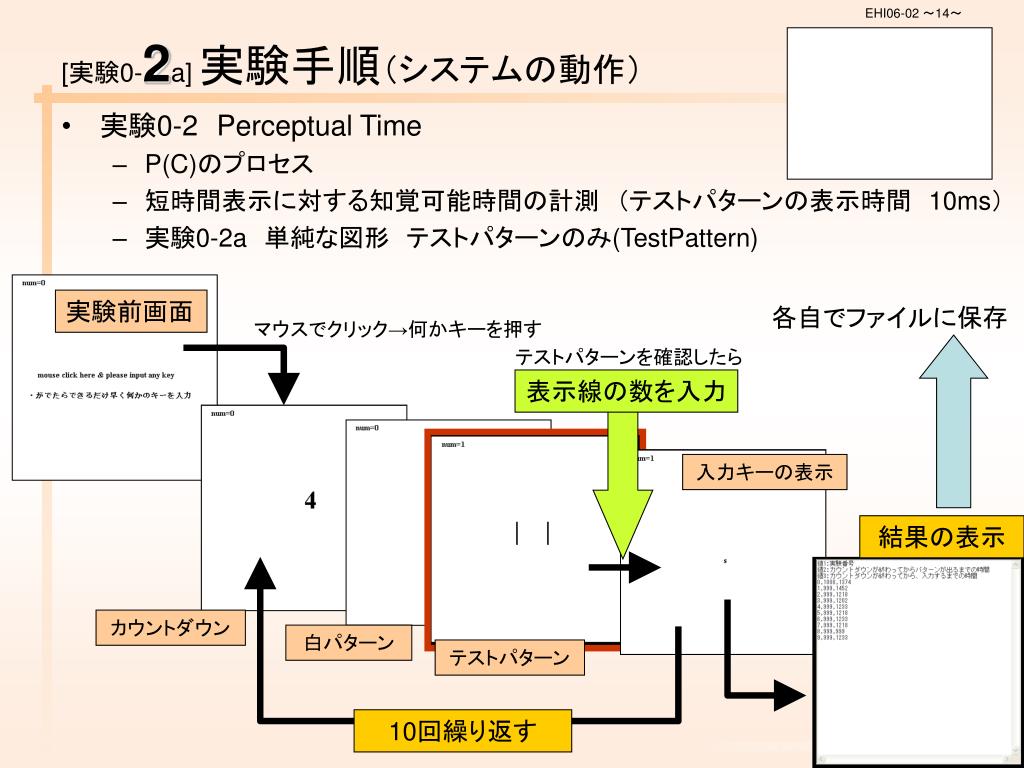

[実験0-2a] 実験手順（システムの動作） • 実験0-2Perceptual Time • P(C)のプロセス • 短時間表示に対する知覚可能時間の計測　（テストパターンの表示時間　10ms） • 実験0-2a　単純な図形　テストパターンのみ(TestPattern) 実験前画面各自でファイルに保存マウスでクリック→何かキーを押すテストパターンを確認したら表示線の数を入力入力キーの表示結果の表示カウントダウン白パターンテストパターン 10回繰り返す

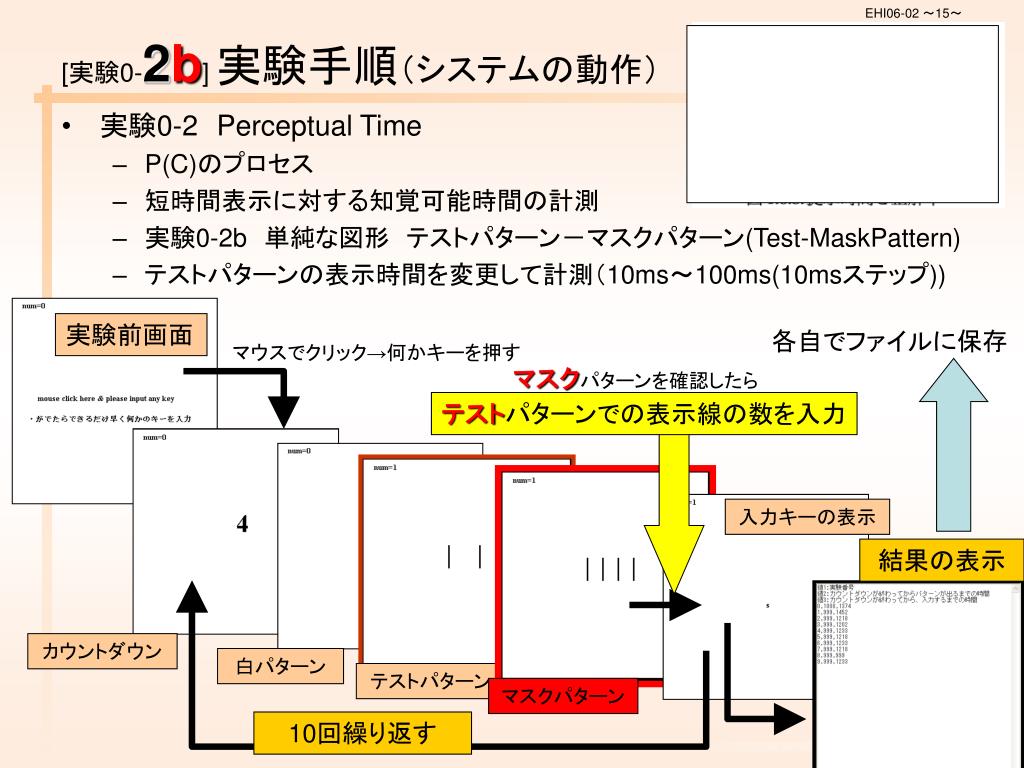

[実験0-2b] 実験手順（システムの動作） • 実験0-2Perceptual Time • P(C)のプロセス • 短時間表示に対する知覚可能時間の計測 • 実験0-2b　単純な図形　テストパターン－マスクパターン(Test-MaskPattern) • テストパターンの表示時間を変更して計測（10ms～100ms(10msステップ)) 実験前画面各自でファイルに保存マウスでクリック→何かキーを押すマスクパターンを確認したらテストパターンでの表示線の数を入力入力キーの表示結果の表示カウントダウン白パターンテストパターンマスクパターン 10回繰り返す

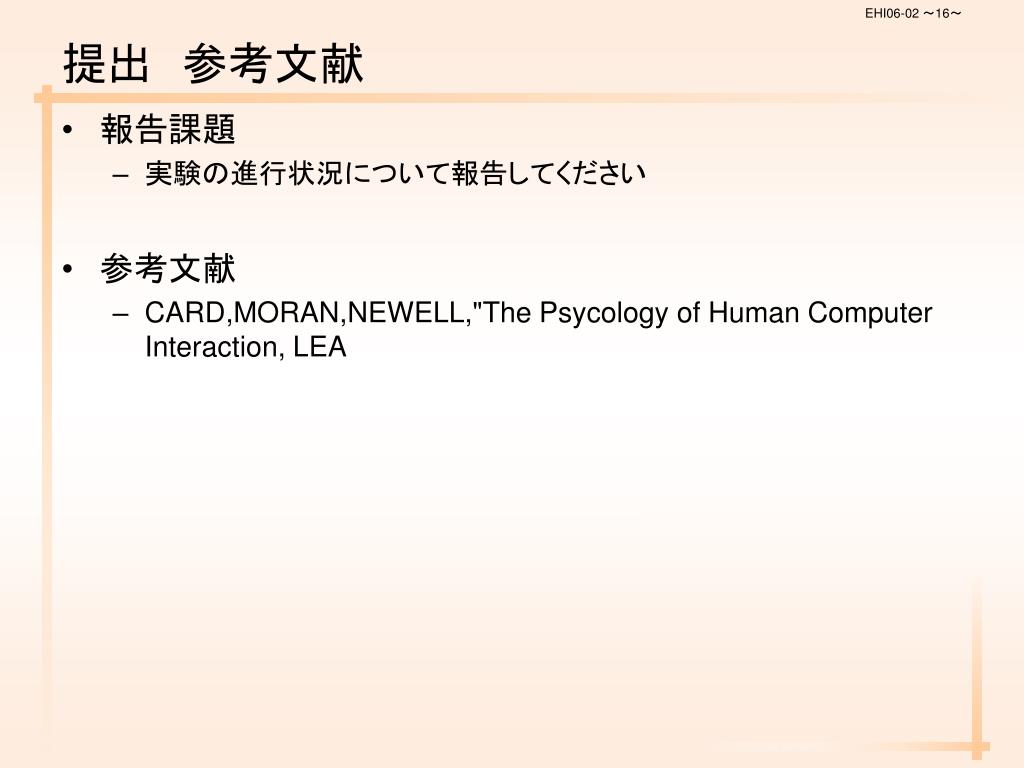

提出　参考文献 • 報告課題 • 実験の進行状況について報告してください • 参考文献 • CARD,MORAN,NEWELL,"The Psycology of Human Computer Interaction, LEA
