  1. In situ cosmogenic seminar 3. モデリング Outline 1. 生成率（緯度・標高・深度の効果） 2. 核種量の時間変化（基本モデル） 松四 雄騎: matsushi@n.t.u-tokyo.ac.jp

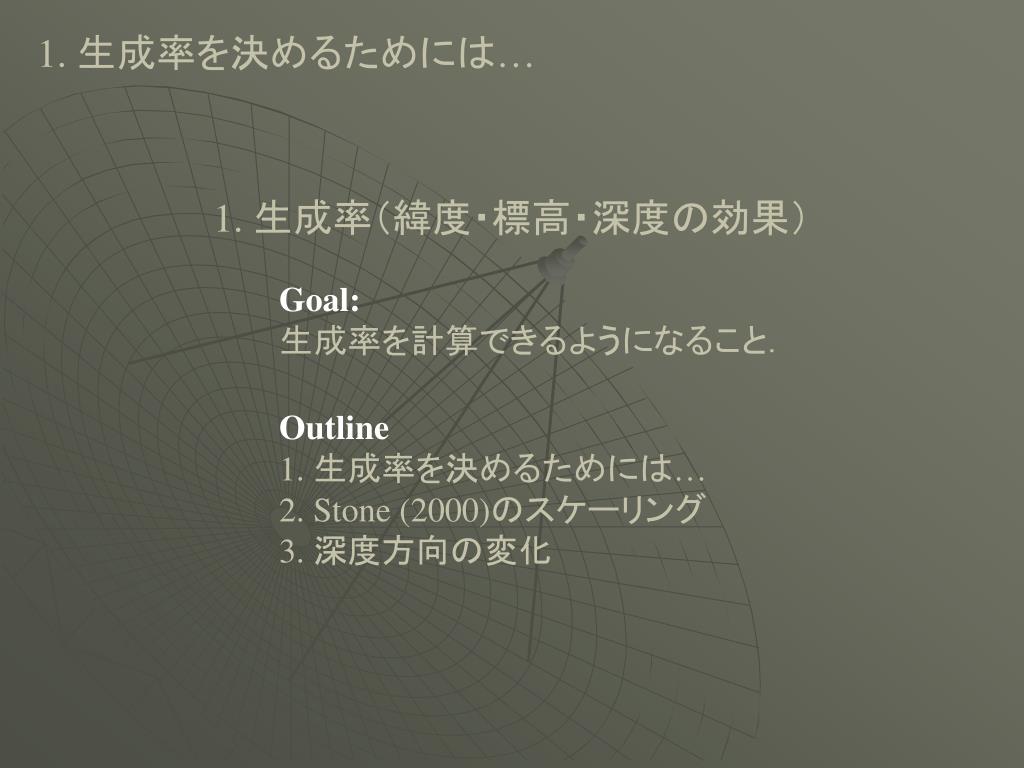

  2. 1. 生成率を決めるためには… 1. 生成率（緯度・標高・深度の効果） Goal: 生成率を計算できるようになること． Outline 1. 生成率を決めるためには… 2. Stone (2000)のスケーリング 3. 深度方向の変化

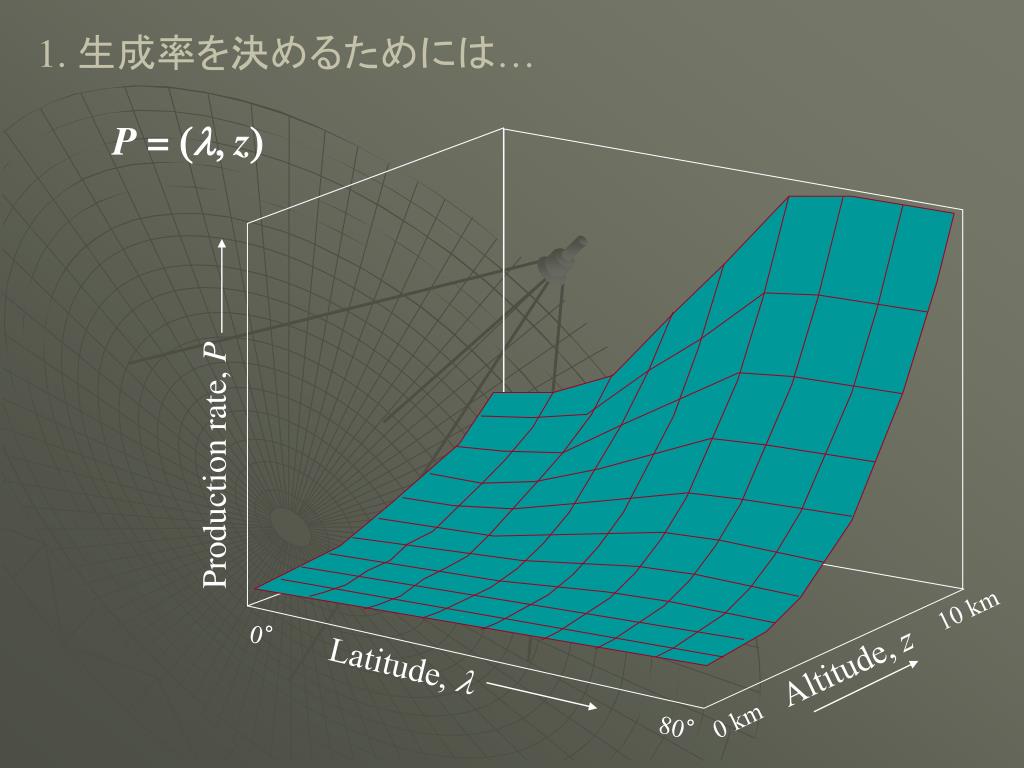

  3. Production rate, P 10 km 0° Latitude, l Altitude, z 0 km 80° 1. 生成率を決めるためには… P = (l, z)

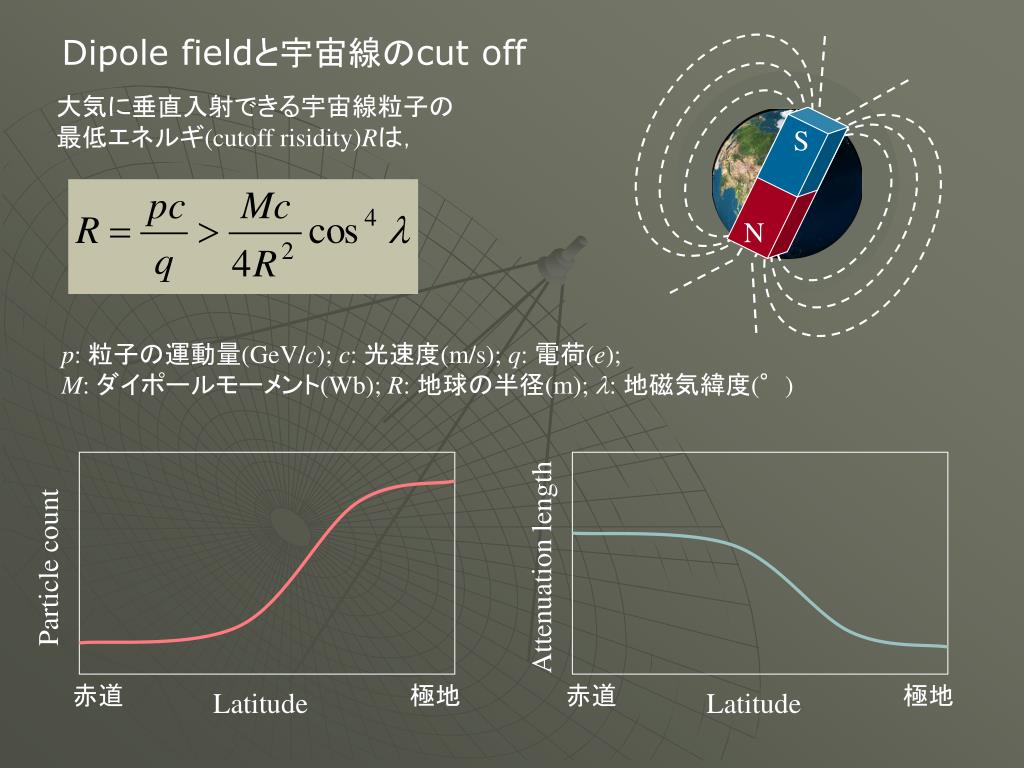

  4. Attenuation length Particle count 赤道 極地 赤道 極地 Latitude Latitude Dipole fieldと宇宙線のcut off 大気に垂直入射できる宇宙線粒子の 最低エネルギ(cutoff risidity)Rは， S N p: 粒子の運動量(GeV/c); c: 光速度(m/s); q: 電荷(e); M: ダイポールモーメント(Wb); R: 地球の半径(m); l: 地磁気緯度(°)

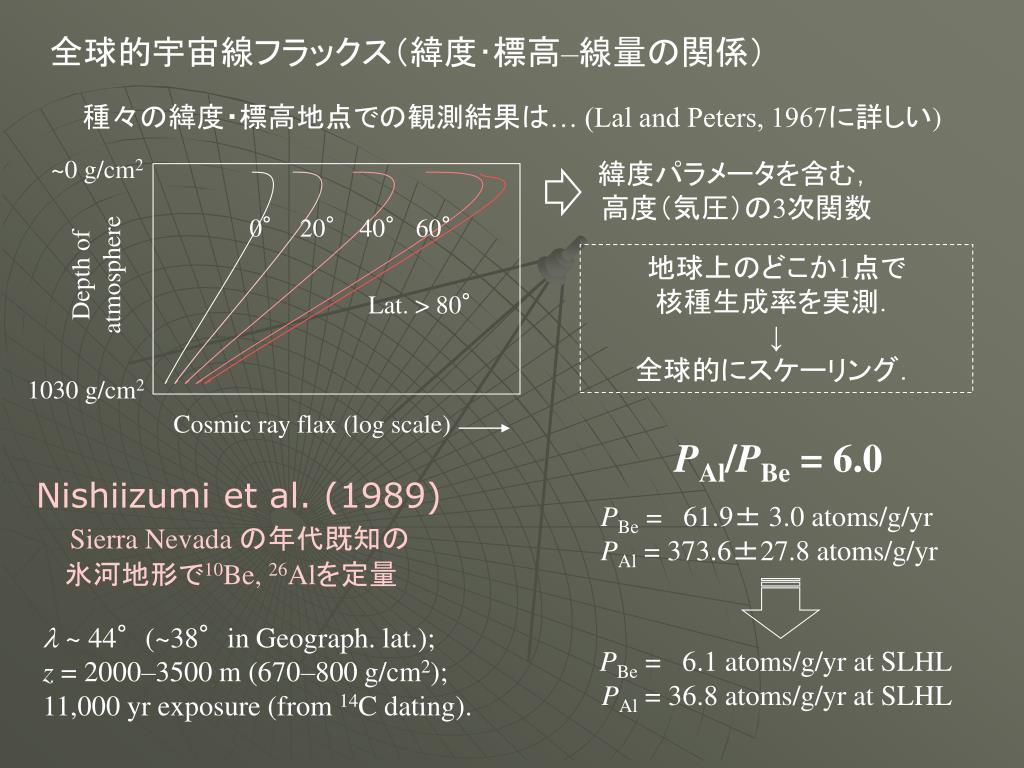

  5. 全球的宇宙線フラックス（緯度･標高–線量の関係）全球的宇宙線フラックス（緯度･標高–線量の関係） 種々の緯度・標高地点での観測結果は… (Lal and Peters, 1967に詳しい) ~0 g/cm2 緯度パラメータを含む， 高度（気圧）の3次関数 0° 20° 40° 60° Depth of atmosphere 地球上のどこか1点で 核種生成率を実測． ↓ 全球的にスケーリング． Lat. > 80° 1030 g/cm2 Cosmic ray flax (log scale) PAl/PBe = 6.0 Nishiizumi et al. (1989) Sierra Nevada の年代既知の 氷河地形で10Be, 26Alを定量 PBe = 61.9± 3.0 atoms/g/yr PAl = 373.6±27.8 atoms/g/yr l ~ 44°(~38°in Geograph. lat.); z = 2000–3500 m (670–800 g/cm2); 11,000 yr exposure (from 14C dating). PBe = 6.1 atoms/g/yr at SLHL PAl = 36.8 atoms/g/yr at SLHL

  6. Production rate, P 10 km 0° Altitude, z Latitude, l 0 km 80° Lal (1991) 生成率P: 地磁気緯度l ごとの係数をもつ標高 z の3次関数 Dunai (2000) 宇宙線フラックスに対する non-dipole 成分を考慮． Nishiizumi et al., 1989 Stone (2000) 気圧の不均一性を考慮し， 汎用性を高めた．

  7. 2. Stone (2000)のスケーリング 標高を大気圧に変換して用いる． ⇒標準大気の静水圧平衡式は… 1. 生成率（緯度・標高・深度の効果） Goal: 生成率を計算できるようになる Outline 1. 生成率を決めるためには… 2. Stone (2000)のスケーリング 3. 深度方向の変化

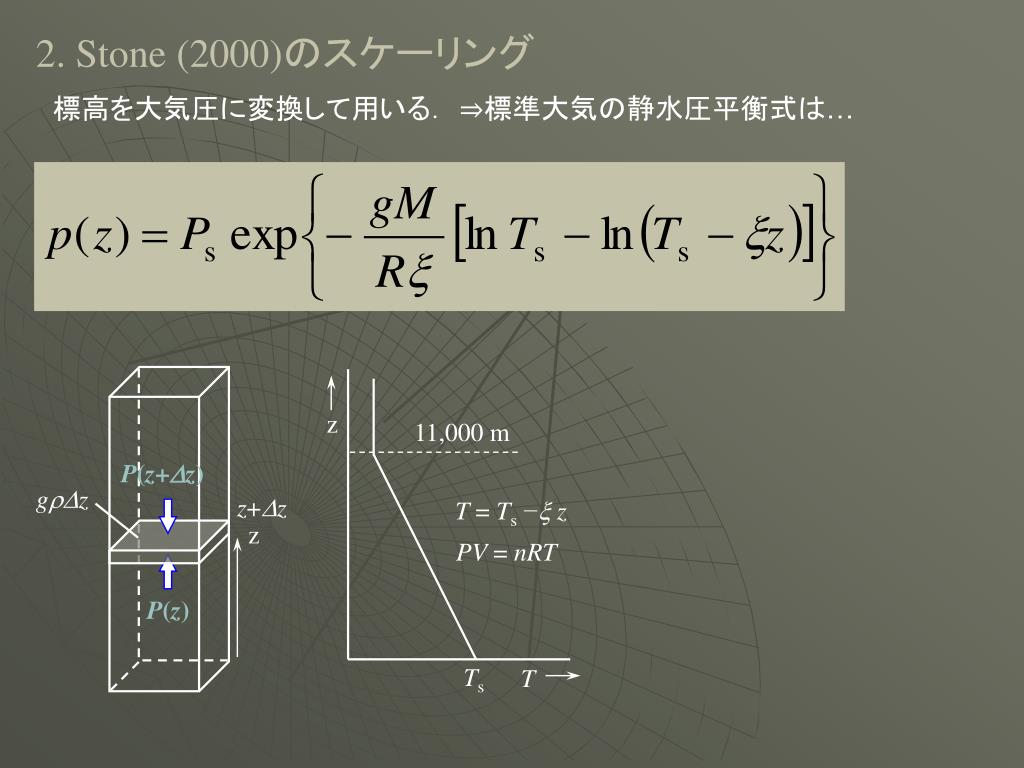

  8. z 11,000 m P(z+Dz) grDz z+Dz T = Ts−x z z PV = nRT P(z) Ts T 2. Stone (2000)のスケーリング 標高を大気圧に変換して用いる． ⇒標準大気の静水圧平衡式は…

  9. 2. Stone (2000)のスケーリング 標高を大気圧に変換して用いる． ⇒標準大気の静水圧平衡式は… Stone, 2000. JGR 105, 23753–23759.

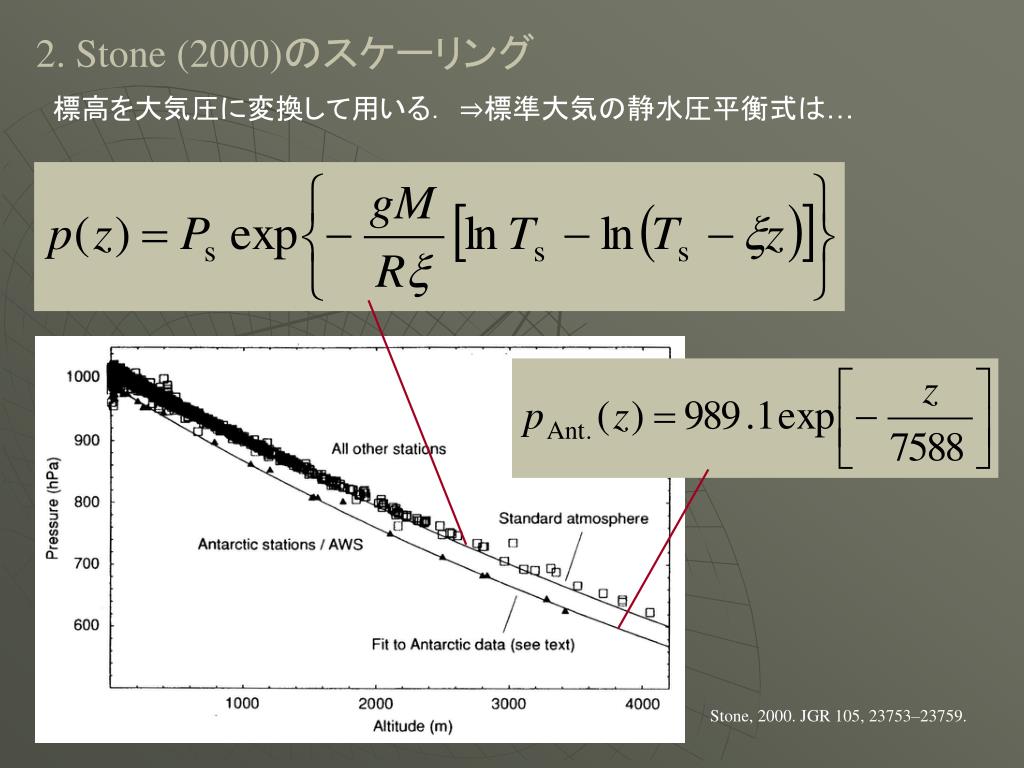

  10. 2. Stone (2000)のスケーリング 標高を大気圧に変換して用いる． ⇒標準大気の静水圧平衡式は… Stone, 2000. JGR 105, 23753–23759.

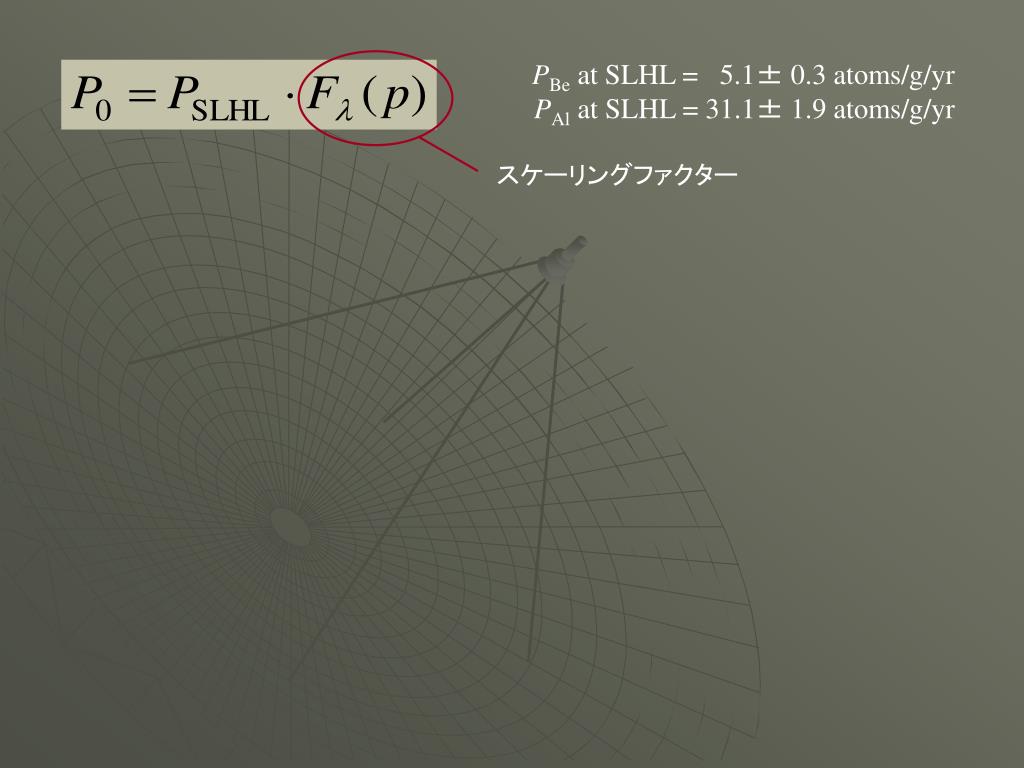

  11. PBe at SLHL = 5.1± 0.3 atoms/g/yr PAl at SLHL = 31.1± 1.9 atoms/g/yr スケーリングファクター

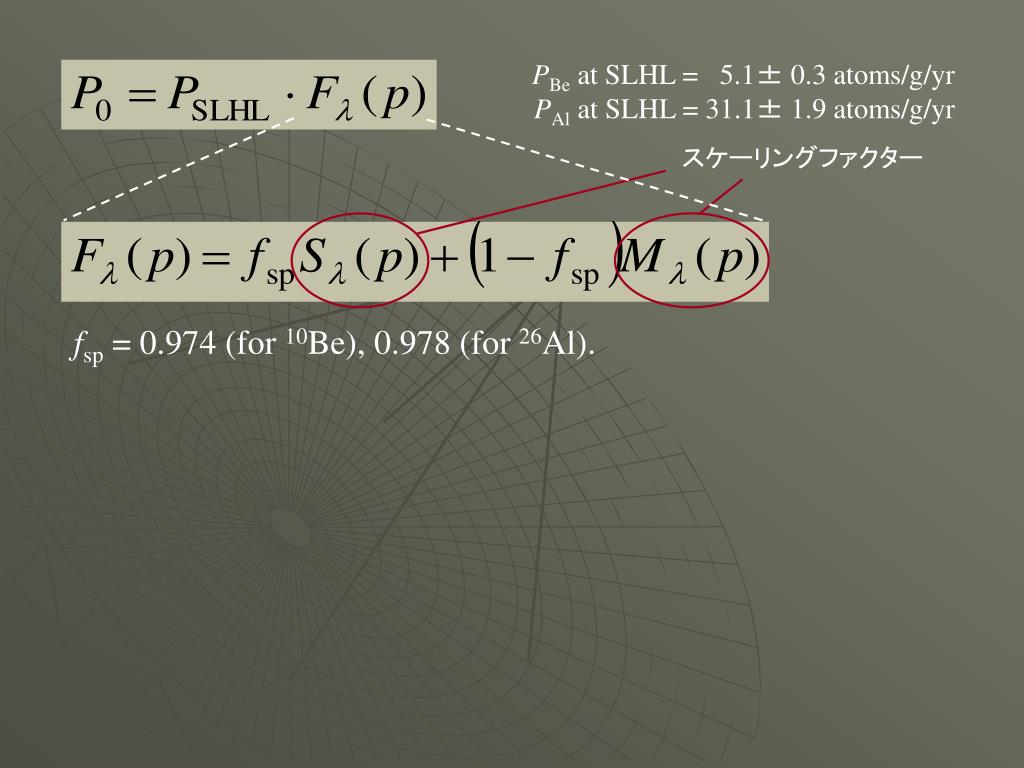

  12. PBe at SLHL = 5.1± 0.3 atoms/g/yr PAl at SLHL = 31.1± 1.9 atoms/g/yr スケーリングファクター fsp = 0.974 (for 10Be), 0.978 (for 26Al).

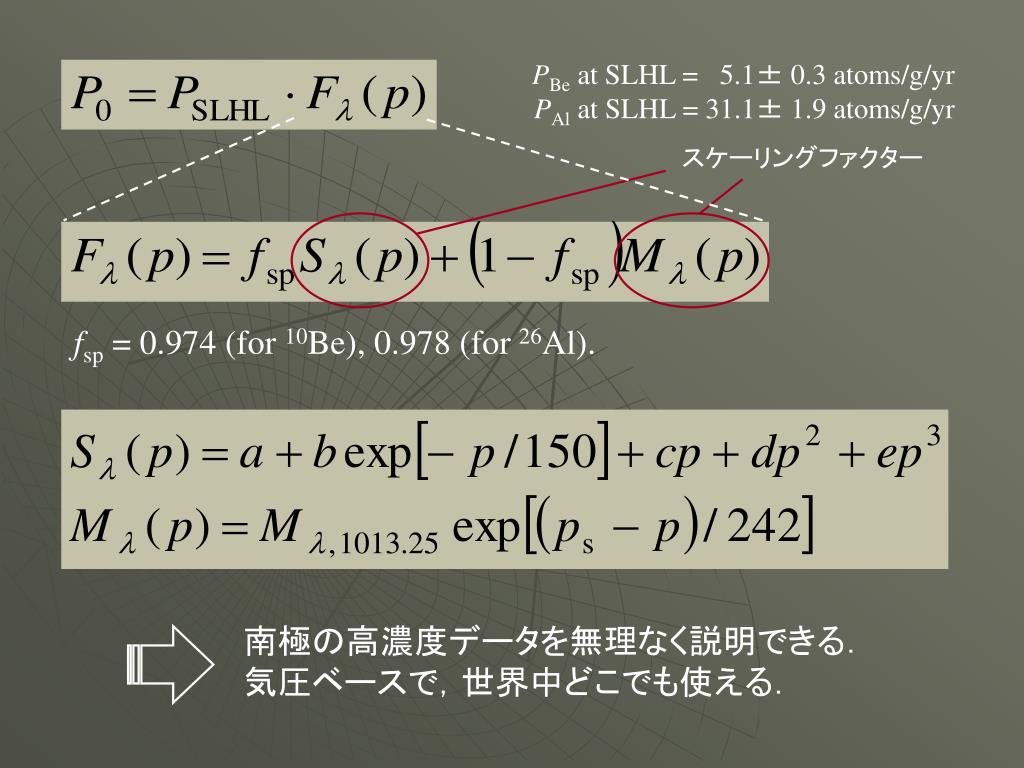

  13. PBe at SLHL = 5.1± 0.3 atoms/g/yr PAl at SLHL = 31.1± 1.9 atoms/g/yr スケーリングファクター fsp = 0.974 (for 10Be), 0.978 (for 26Al). 南極の高濃度データを無理なく説明できる． 気圧ベースで，世界中どこでも使える．

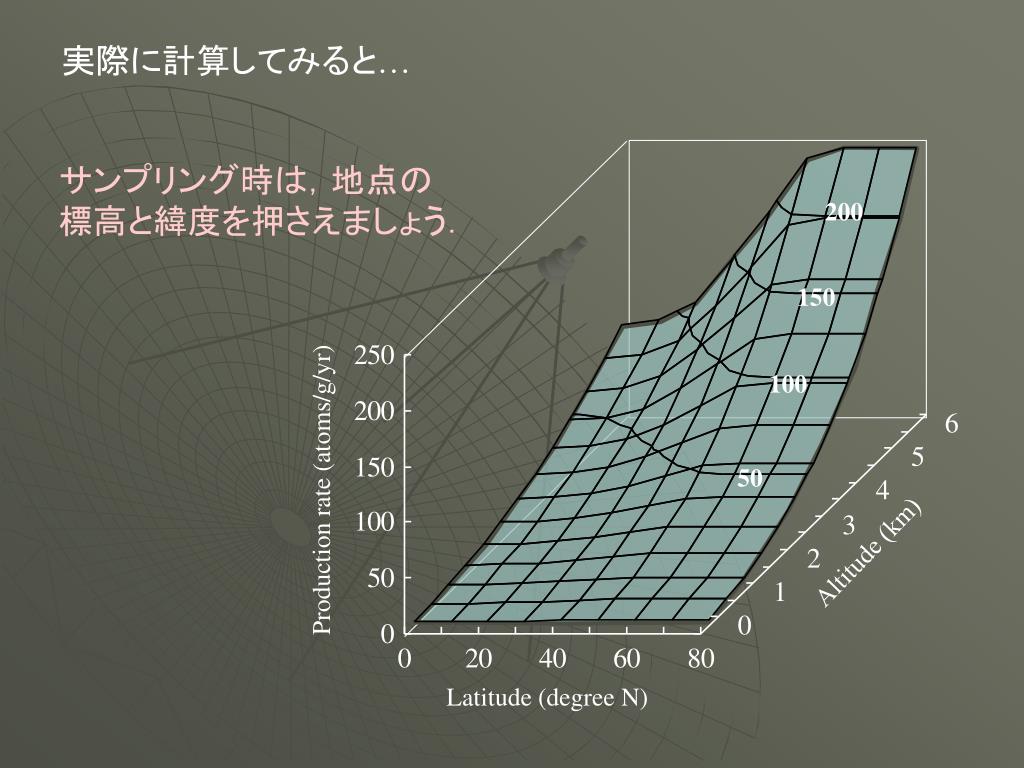

  14. 実際に計算してみると… サンプリング時は，地点の 標高と緯度を押さえましょう． 200 150 100 50 Production rate (atoms/g/yr) Altitude (km) Latitude (degree N)

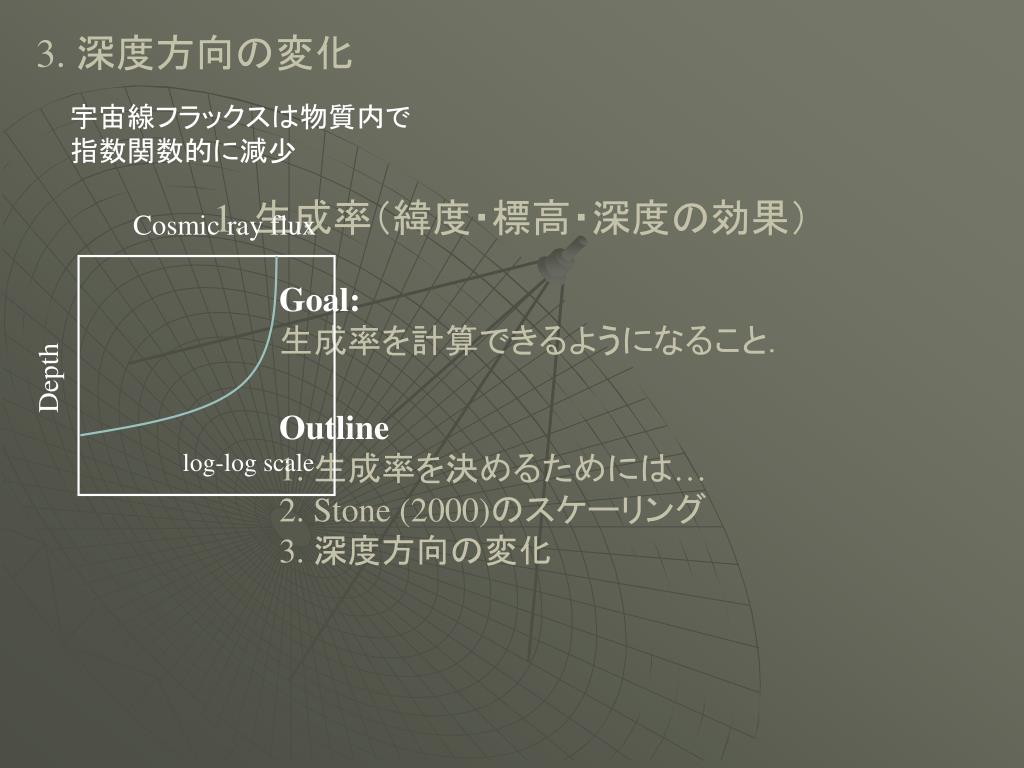

  15. Cosmic ray flux Depth log-log scale 3. 深度方向の変化 宇宙線フラックスは物質内で 指数関数的に減少 1. 生成率（緯度・標高・深度の効果） Goal: 生成率を計算できるようになること． Outline 1. 生成率を決めるためには… 2. Stone (2000)のスケーリング 3. 深度方向の変化

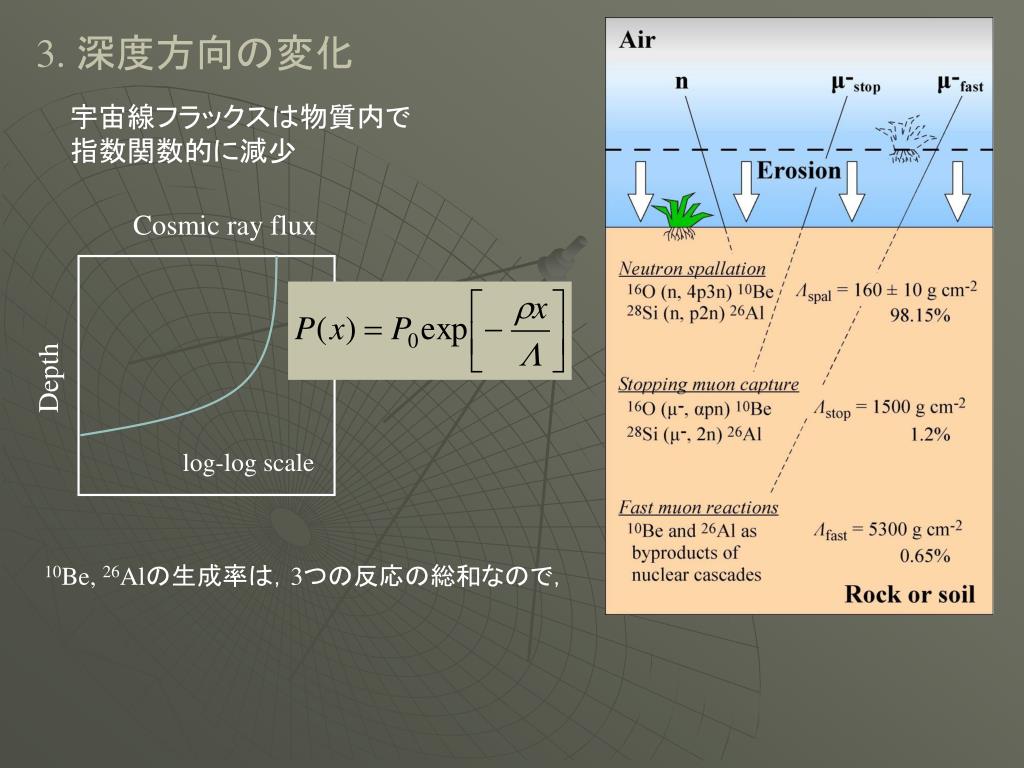

  16. 3. 深度方向の変化 宇宙線フラックスは物質内で 指数関数的に減少 Cosmic ray flux Depth log-log scale 10Be, 26Alの生成率は，3つの反応の総和なので，

  17. 3. 深度方向の変化 宇宙線フラックスは物質内で 指数関数的に減少 Cosmic ray flux Depth log-log scale 10Be, 26Alの生成率は，3つの反応の総和なので，

  18. 0.05 (r＝2.0 g/cm3) 0.5 5 Depth (m) 50 500 実際に計算すると… Production rate (atoms/g/yr) 10-4 10-3 10-2 10-1 100 101 101 Neutron Slow m 102 Spallation Fast m Total Depth (g/cm2) 103 Muon induced reactions 104 105

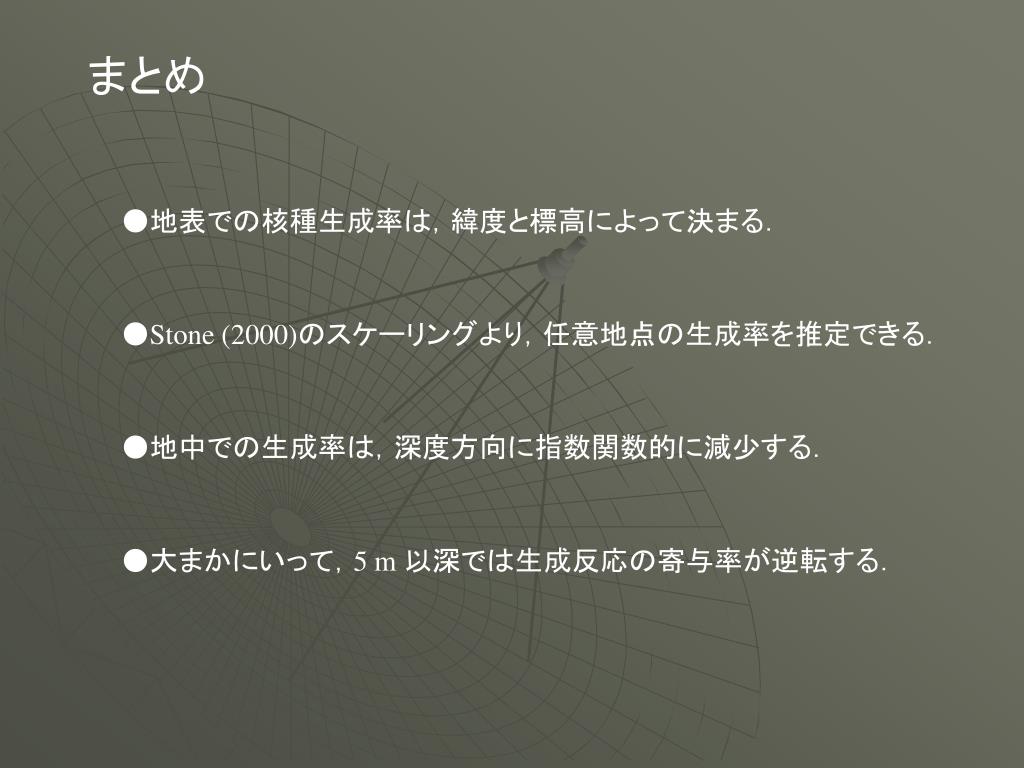

  19. まとめ ●地表での核種生成率は，緯度と標高によって決まる． ●Stone (2000)のスケーリングより，任意地点の生成率を推定できる． ●地中での生成率は，深度方向に指数関数的に減少する． ●大まかにいって，5 m 以深では生成反応の寄与率が逆転する．
