Presentation Transcript

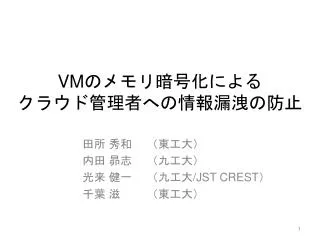

slide1

VMのメモリ暗号化によるクラウド管理者への情報漏洩の防止VMのメモリ暗号化によるクラウド管理者への情報漏洩の防止

田所 秀和(東工大)

内田 昴志(九工大)

光来 健一(九工大/JST CREST)

千葉 滋(東工大)

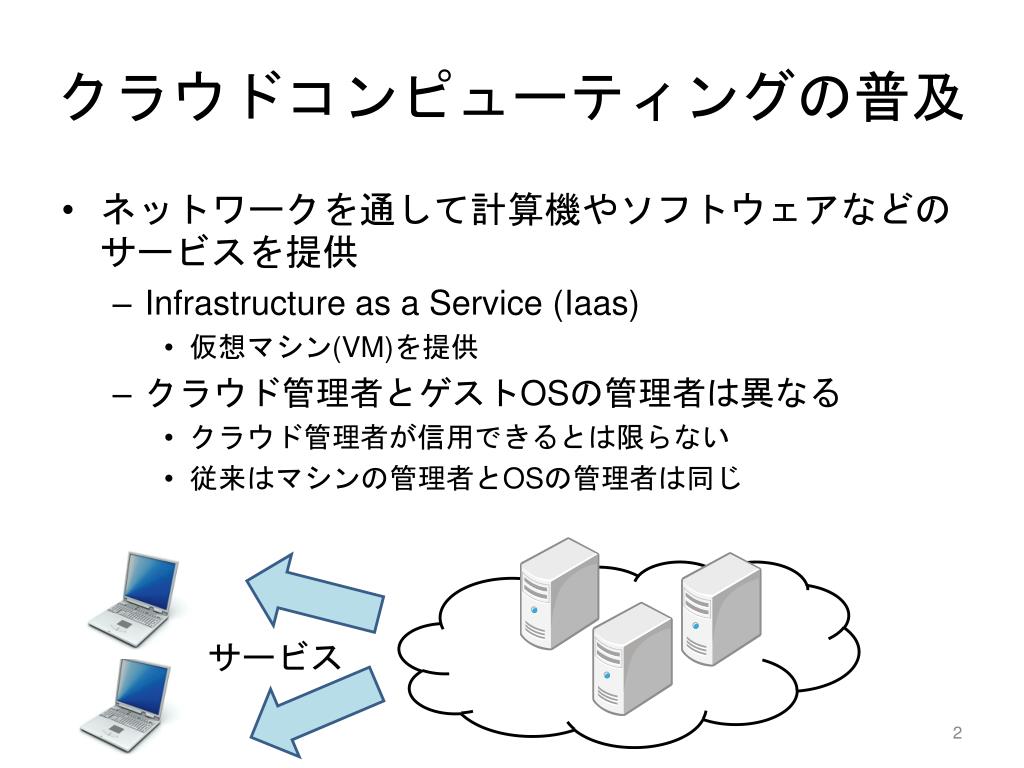

slide2
クラウドコンピューティングの普及
  • ネットワークを通して計算機やソフトウェアなどのサービスを提供
    • Infrastructure as a Service (Iaas)
      • 仮想マシン(VM)を提供
    • クラウド管理者とゲストOSの管理者は異なる
      • クラウド管理者が信用できるとは限らない
      • 従来はマシンの管理者とOSの管理者は同じ

サービス

slide3
クラウド管理者への情報漏洩
  • クラウド管理者はユーザVMのメモリから情報を盗むことが可能
    • 例:パスワード、ファイルキャッシュの内容
    • ハイパーバイザ型の場合
      • クラウド管理者は特権VMを使いユーザVMを管理
      • 特権VMはユーザVMのメモリを読み書き可能

サスペンド

特権VM

ユーザVM

メモリ読み込み

漏洩

メモリ

保存

ディスク

仮想マシンモニタ

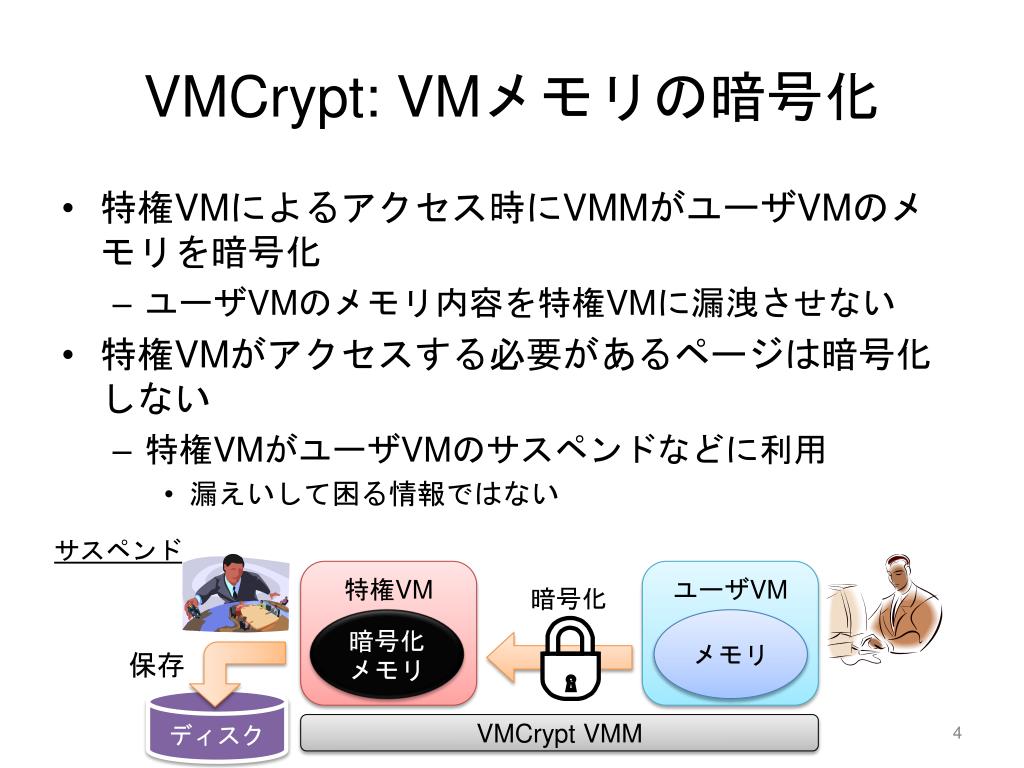

vmcrypt vm
VMCrypt: VMメモリの暗号化
  • 特権VMによるアクセス時にVMMがユーザVMのメモリを暗号化
    • ユーザVMのメモリ内容を特権VMに漏洩させない
  • 特権VMがアクセスする必要があるページは暗号化しない
    • 特権VMがユーザVMのサスペンドなどに利用
      • 漏えいして困る情報ではない

サスペンド

特権VM

ユーザVM

暗号化

暗号化メモリ

メモリ

保存

ディスク

VMCrypt VMM

slide5
安全なサスペンド・レジューム
  • Xen上の準仮想化Linuxの場合
    • 4種類の非暗号化ページ

レジュームされたドメインU

サスペンドされるドメインU

ドメイン0

shared_info

shared_info

非暗号化ページ

start_info

start_info

page table

page table

P2M table

P2M table

保存

復元

暗号化メモリ

暗号化メモリ

ディスク

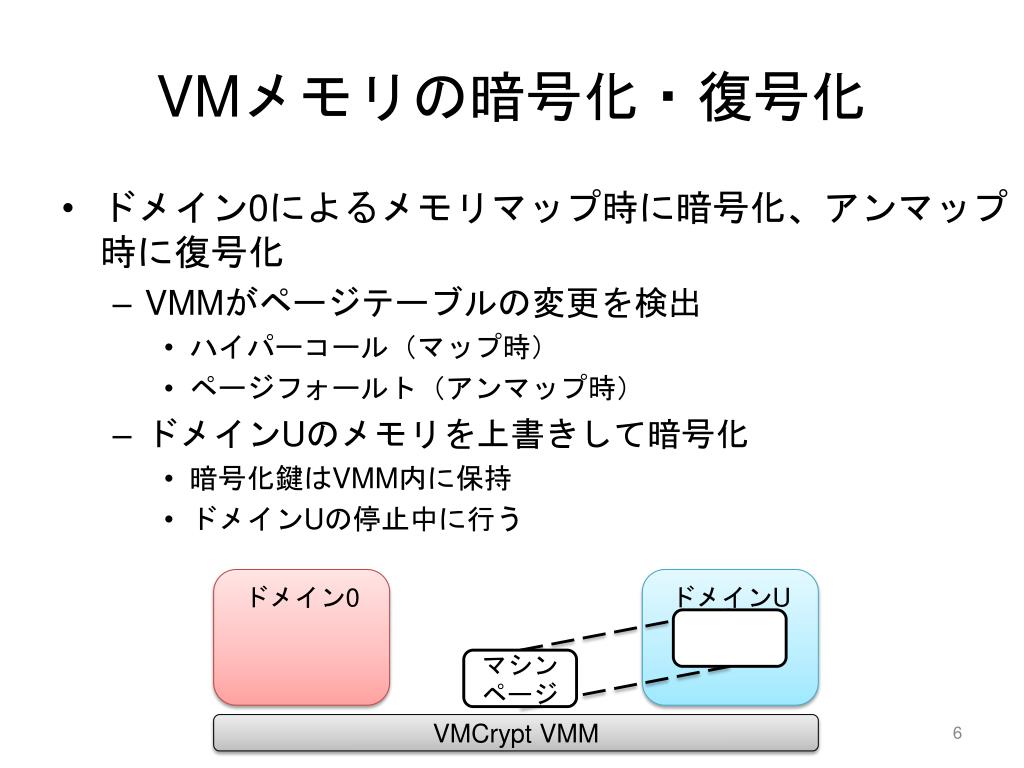

slide6
VMメモリの暗号化・復号化
  • ドメイン0によるメモリマップ時に暗号化、アンマップ時に復号化
    • VMMがページテーブルの変更を検出
      • ハイパーコール(マップ時)
      • ページフォールト(アンマップ時)
    • ドメインUのメモリを上書きして暗号化
      • 暗号化鍵はVMM内に保持
      • ドメインUの停止中に行う

ドメイン0

ドメインU

マシンページ

VMCrypt VMM

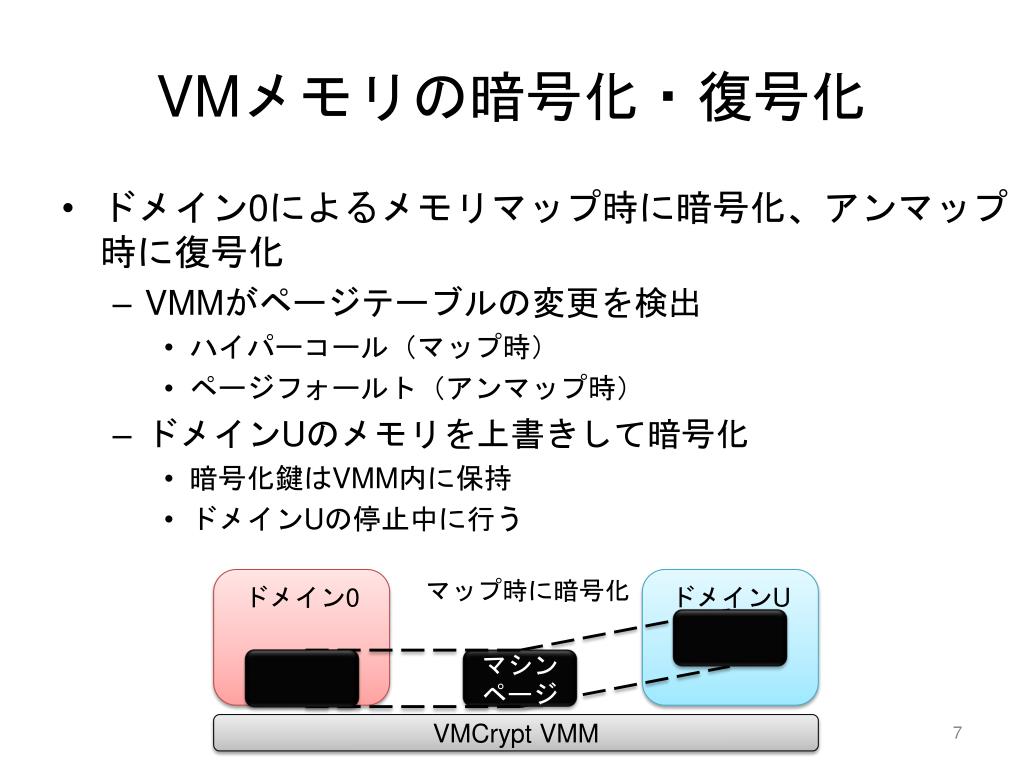

slide7
VMメモリの暗号化・復号化
  • ドメイン0によるメモリマップ時に暗号化、アンマップ時に復号化
    • VMMがページテーブルの変更を検出
      • ハイパーコール(マップ時)
      • ページフォールト(アンマップ時)
    • ドメインUのメモリを上書きして暗号化
      • 暗号化鍵はVMM内に保持
      • ドメインUの停止中に行う

ドメイン0

マップ時に暗号化

ドメインU

マシンページ

VMCrypt VMM

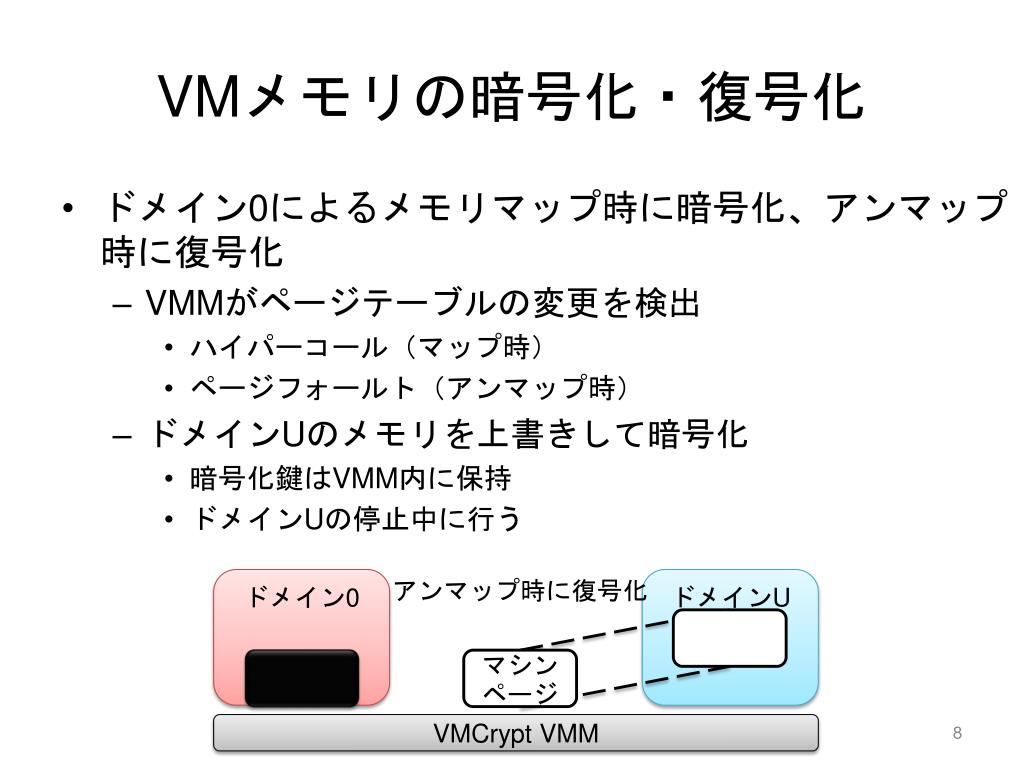

slide8
VMメモリの暗号化・復号化
  • ドメイン0によるメモリマップ時に暗号化、アンマップ時に復号化
    • VMMがページテーブルの変更を検出
      • ハイパーコール(マップ時)
      • ページフォールト(アンマップ時)
    • ドメインUのメモリを上書きして暗号化
      • 暗号化鍵はVMM内に保持
      • ドメインUの停止中に行う

ドメイン0

アンマップ時に復号化

ドメインU

マシンページ

VMCrypt VMM

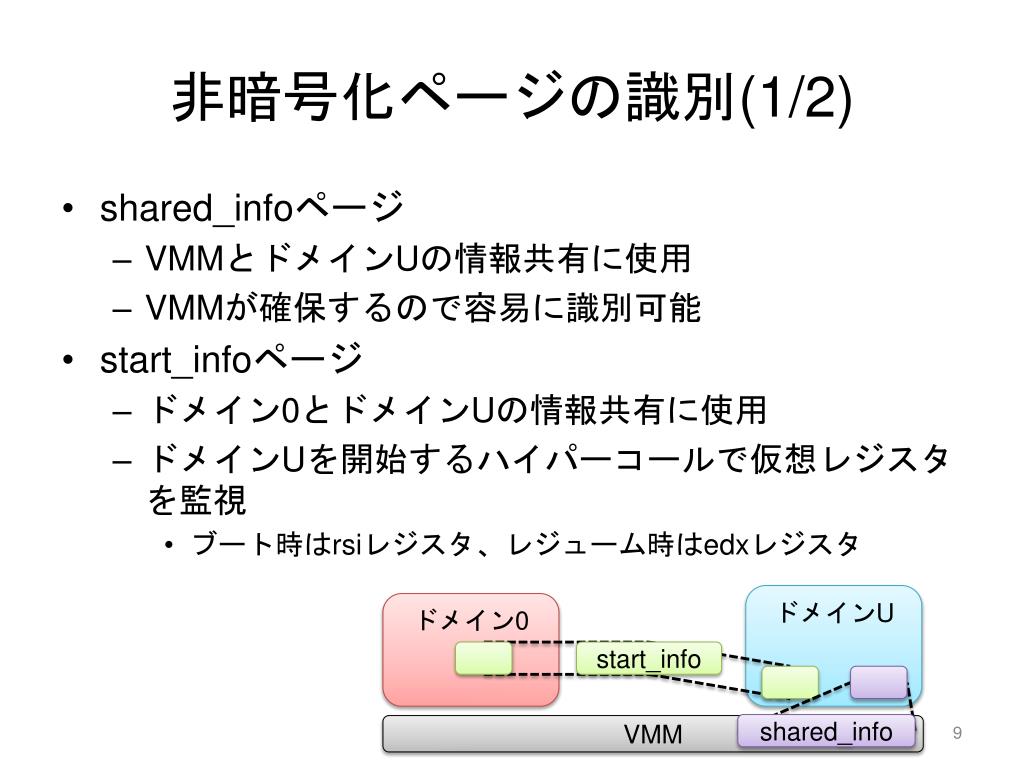

slide9
非暗号化ページの識別(1/2)
  • shared_infoページ
    • VMMとドメインUの情報共有に使用
    • VMMが確保するので容易に識別可能
  • start_infoページ
    • ドメイン0とドメインUの情報共有に使用
    • ドメインUを開始するハイパーコールで仮想レジスタを監視
      • ブート時はrsiレジスタ、レジューム時はedxレジスタ

ドメインU

ドメイン0

start_info

shared_info

VMM

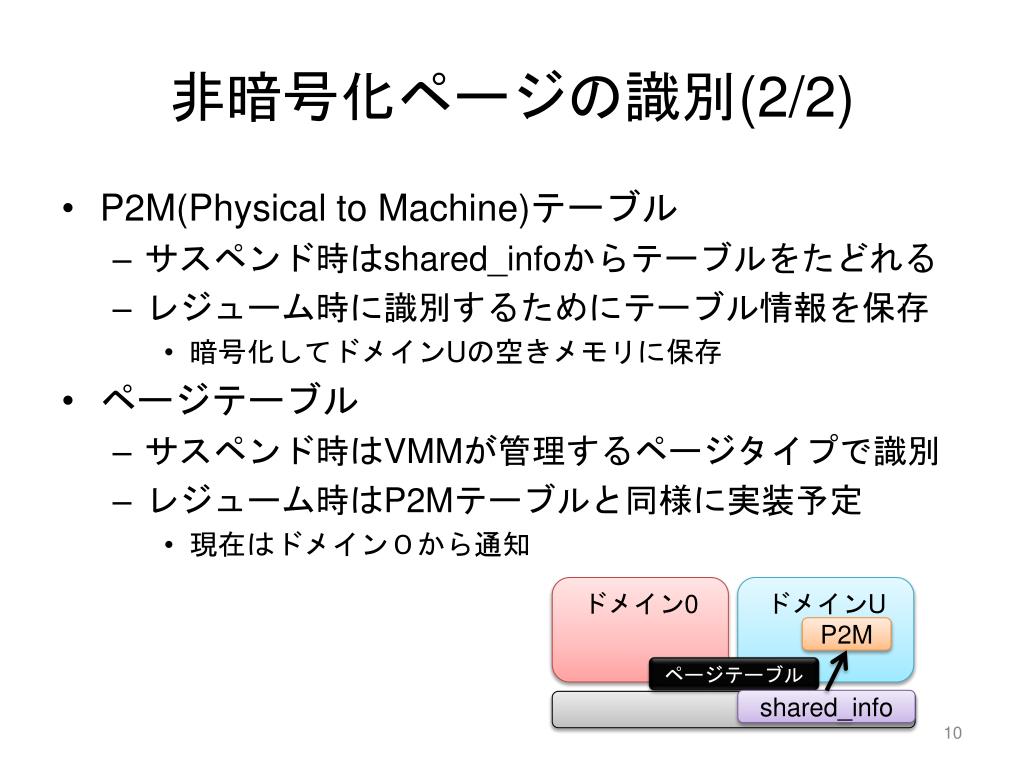

slide10
非暗号化ページの識別(2/2)
  • P2M(Physical to Machine)テーブル
    • サスペンド時はshared_infoからテーブルをたどれる
    • レジューム時に識別するためにテーブル情報を保存
      • 暗号化してドメインUの空きメモリに保存
  • ページテーブル
    • サスペンド時はVMMが管理するページタイプで識別
    • レジューム時はP2Mテーブルと同様に実装予定
      • 現在はドメイン0から通知

ドメイン0

ドメインU

P2M

ページテーブル

shared_info

slide11
再設計:非暗号化ページの識別
  • 非暗号化ページを識別するビットマップを管理
    • ドメインUの空きメモリ上に用意
      • VMMにより暗号化
    • ブート時にVMMがビットマップを作成
      • ページテーブルはCR3レジスタからたどる
    • 実行時にビットマップを更新
      • 例:ページテーブルの拡張
      • ドメイン0に監視させたいページも登録可能
    • サスペンド・レジューム時の識別の単純化
      • これまではマップ時に毎回非暗号化判定

shared_info

start_info

page table

p2m table

暗号化ページ

ビットマップ

slide12
実験
  • サスペンド・レジュームの実行時間を測定
    • メモリ割り当て量を変化
    • XORで暗号化・復号化
  • 暗号化サスペンドに時間がかかる
    • 非暗号化ページの判定がページ数の2乗の計算量
      • ビットマップを作ることで改善できる

CPU: Xeon 2.67GHz 8コア

メモリ: 12Gb

VMM: Xen 4.0.1

Dom0: Linux 2.6.32.24

DomU: Linux 2.6.32.25

slide13
関連研究
  • Trusted Cloud Computing[Santos et al. HotCloud'09]
    • VMを管理者が信頼できるサイトにだけ移動させる
    • 信頼できないサイトでは動かせない
  • Domain Disaggregation [Murray et al. VEE'08]
    • ドメイン作成専用のドメインBを用意
    • 管理者はドメインBから情報を盗める
  • Bitvisor [Shinagawa et al. VEE'09]
    • VMMがディスクやネットワークを暗号化
    • メモリは暗号化しない

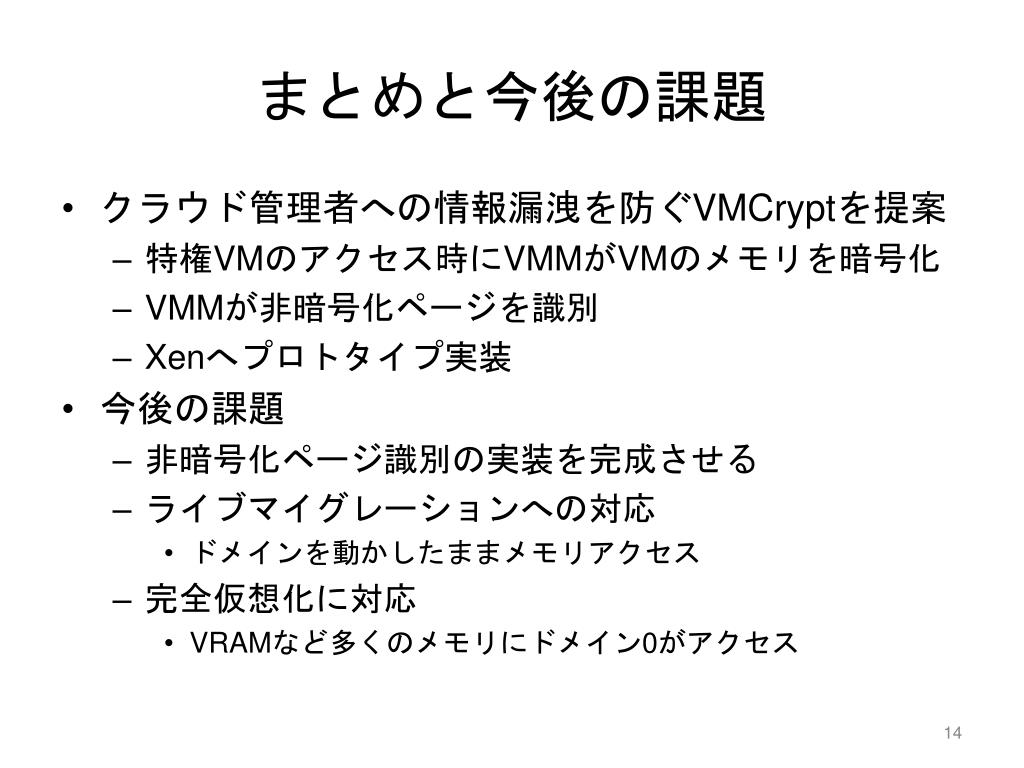

slide14
まとめと今後の課題
  • クラウド管理者への情報漏洩を防ぐVMCryptを提案
    • 特権VMのアクセス時にVMMがVMのメモリを暗号化
    • VMMが非暗号化ページを識別
    • Xenへプロトタイプ実装
  • 今後の課題
    • 非暗号化ページ識別の実装を完成させる
    • ライブマイグレーションへの対応
      • ドメインを動かしたままメモリアクセス
    • 完全仮想化に対応
      • VRAMなど多くのメモリにドメイン0がアクセス
