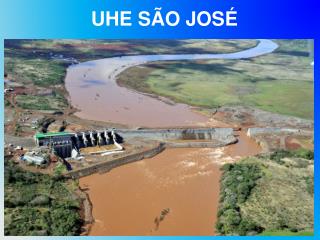

UHE SÃO JOSÉ. Vista Aérea Geral da Obra. Escritórios. Laboratório. Central Britagem. Central de Armação, Carpintaria. Refeitório. Centrais de Concreto. Barragem MD. Subestação. Tomada D’Água. Vertedouro. Área de Montagem. Barragem CCR. Casa de Força. Canal de Desvio.

chiara
Download Presentation

UHE SÃO JOSÉ

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. UHE SÃO JOSÉ

  2. Vista Aérea Geral da Obra Escritórios Laboratório Central Britagem Central de Armação, Carpintaria Refeitório Centrais de Concreto Barragem MD Subestação Tomada D’Água Vertedouro Área de Montagem Barragem CCR Casa de Força Canal de Desvio

  3. Vista Isométrica UHE São José

  4. Vista da área do Lago Cerro Largo Salvador das Missões Mato Queimado UHE SJ

  5. Informações Básicas do Empreendimento Hidrometeorologia: Previsão média anual: 1.972 mm Evaporação média anual: 1.051 mm Turbinas: Tipo: Kaplan Eixo Vertical Unidades: 02 unidades Potência nominal: 25,50 MW cada turbina Queda de referência: 20,30 m Vazão nominal unitária: 144,30 m³/s Reservatório: Perímetro: 144,530 km Profundidade média: 9, 9 m Área do reservatório: 23,46 km² Crista barragem: na elevação 157,70 m Altura barragem: 25,70 m Vertedouro: Tipo: Controlado ogiva baixa Cota da soleira: na elevação 136,87 m Comprimento: 102,50 m Vãos/Comportas: 6,00 unidades Largura: 13 m Vazão: 10.887 m³/s Barragem de Enrocamento: Comprimento: 225,00 m Largura da crista : 6 m Barragem Principal: Concreto Compactado a Rolo (CCR) Comprimento Barragem CCR: 525 m Largura da crista : 5 m

  6. AVANÇO DAS OBRAS UHE SÃO JOSÉ

  7. DEZEMBRO 2007 a JANEIRO 2008

  8. FEVEREIRO 2008 a MAIO DE 2008

  9. JUNHO 2008 a SETEMBRO 2008

  10. OUTUBRO 2008 a JANEIRO 2009

  11. FEVEREIRO 2009 a MAIO 2009

  12. JUNHO 2009 a SETEMBRO 2009

  13. OUTUBRO 2009 a JANEIRO 2010

  14. FEVEREIRO 2010 a MAIO 2010

  15. JUNHO/JULHO 2010

  16. Fotos Eletromecânicas Vertedouro Comportas Segmento Tampas do poço de Estocagem das Comportas Trilhos do Pórtico Rolante

  17. UNIDADES GERADORAS 1 E 2 ÁREA DE MONTAGEM PONTE ROLANTE

  18. Descida do Pré-Distribuidor Poço Gerador CF.U2 07/10/09

  19. Descida do Revestimento do Poço Gerador CF.U2 10/03/10

  20. Montagem Estator , Rotor, Tampa Inferior e Cruzeta do Poço Gerador CF.U1

  21. CF.U1- Descida do conjunto Kaplan

  22. Cronograma Macro do Empreendimento

  23. GERENCIAMENTO AMBIENTAL

  24. Licenciamentos Ambientais: Etapas Elaboração e aprovação do EIA e do RIMA (2004 – 2005) 16/12/2005 ( Leilão 002/2005) – Ijuí Energia adquire a concessão do aproveitamento da UHE São José LP da FEPAM Elaboração do PBA Pedido de LI (set/2006) Pedido de LP do DEFAP (out/2006) LP do DEFAP LI da FEPAM (2007);(2009) Alvará de Corte do DEFAP (2008-2009-2010) Construção da Usina e implantação do PBA Enchimento do reservatório Operação da Usina Pedido de LO LO da FEPAM

  25. Plano Básico Ambiental PROGRAMAS DO MEIO FÍSICO PROGRAMAS DO MEIO BIÓTICO PROGRAMAS DO MEIO ANTRÓPICO

  26. Plano Básico Ambiental PROGRAMAS DO MEIO FÍSICO • 1- PAC (Andamento) • 2 - Recuperação de Áreas Degradadas (Andamento) • 3 -Monitoramento Limnológico e de Qualidade da Água (concluído) • 4 - Ação para Controle dos Processos Erosivos (Andamento) • 5 - Monitoramento e Mapeamento Estrutural (Andamento) • 6 - Monitoramento do Nível Estático e Freático dos Poços (andamento)

  27. Plano Básico Ambiental PROGRAMAS DO MEIO BIÓTICO 7 - Desmatamento e Limpeza da Bacia de Acumulação (andamento) 8 - Proteção das Margens e Reposição Florestal (Andamento) 9 - Conservação das Espécies Endêmicas (Andamento) 10 -Monitoramento e Resgate da Fauna de Vertebrados Terrestres e Entomofauna (andamento) 11. Monitoramento da fauna íctica (Andamento) 12.Programa de conservação e resgate da flora (andamento)

  28. Plano Básico Ambiental PROGRAMAS DO MEIO ANTRÓPICO 13 – Educação Ambiental (concluído) 14 - Comunicação Social (Andamento) 15 – Monitoramento e Prospecção Arqueológica (Concluído) 16 - Resgate Sócioambiental da Paisagem (concluído) 17 - Apoio ao Desenvolvimento Turístico (concluído) 18 - Remanejamento da População e Reorganização das Áreas Remanescentes (andamento) 19 - Recomposição de Infra-estrutura Básica (andamento) 20 - Implantação do Plano de Conservação e Uso do Entorno do Reservatório (andamento) 21 – Gerenciamento Ambiental (andamento)

  29. A fauna local Segundo o levantamento feito durante o Estudo de Impacto Ambiental da área de influência da UHE São José, foram encontrados: • 25 espécies de anfíbios Odontophrynus americanus Perereca-do-banhado Hypsiboas pulchellus Hyla pulchella Physalaemus biligonigerus

  30. 27 espécies de répteis Cobra-coral Tubinambis • 202 espécies de aves Jararaca Arapaçu-de-bico-torto Socozinho Dançador Tucano-do-bico-verde

  31. 32 espécies de mamíferos Preá Gambá Ouriço-caixeiro Morcego • 57 espécies de peixes Ouriço-caixeiro Preá Jundiá Cascudo Gambá Lambari

  32. Informações Fundiárias
