Presentation Transcript

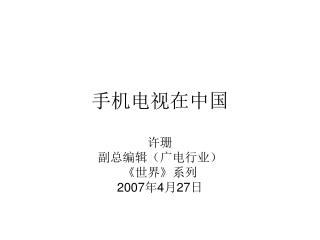

slide1

手机电视在中国

许珊

副总编辑(广电行业)

《世界》系列

2007年4月27日

slide2
手机电视
  • 通信方式——

3G,三种技术体制WCDMA、CDMA2000、TD-SCDMA

  • 广播方式——

国际上,有DVB-H、T-DMB、MediaFLO、MPH等标准/方案, 在一些国家和地区已经开展试验或者商业应用;

中国大陆,有CMMB、 T-DMB 、 DTMB-H、T-MMB标准/方案。

slide3
中国广播方式的手机电视的进展
  • DTMB-H
  • T-DMB——由DAB演化而来,韩国提出

广东,广东省广播电视技术中心于2005年在广州地区进行了T-DMB手机电视试验播出,2006年在珠三角地区实施T-DMB手机电视单频网第一期试验工程。

上海,上海东方明珠(集团)股份公司在上海地区进行T-DMB手机电视试验播出,发出少量(100个)手机,用户反映收看效果好。

北京,2006年9月T-DMB/DAB开播,北京人民广播电台负责运营,北京悦龙数字广播传媒科技有限责任公司负责搭建技术平台,联想移动ET980手机 。

slide4
中国广播方式的手机电视的进展
  • CMMB——中国移动多媒体广播,

国家广播电影电视总局提出,

2006年10月颁布,行业标准

采用S波段大功率卫星与地面同频增补网络相结合的技术体制,单向广播和双向互动相结合,实现全国天地一体覆盖、全国漫游

——大功率S波段卫星覆盖全国

——地面增补转发器对盲区补点覆盖

——无线移动通信网络构建回传通道实现交互

面向多种类型终端

——七寸以下小屏幕、小尺寸、移动便携的手持终端,以及车载、船载、机载接收机等接收设备,随时随地接收广播电视节目和信息服务等业务

slide5
中国广播方式的手机电视的进展
  • T-MMB——北京新岸线软件科技有限公司提出,基于DAB架构

2004年10月,在信产部、国家发改委和广电总局支持下开始研发

T-MMB系统只是参照了DAB的帧结构,具有完整自主知识产权,已申请19项专利

适用于30MHz~3000MHz频率范围

全面兼容DAB、T-DMB、DAB-IP等标准;高频谱效率

2007年1月,信产部电信研究院、中国移动、中国联通、中国卫通、北京新岸线联合申请手机电视/移动多媒体广播国家标准

slide6
CMMB
  • 核心技术

信道传输技术——STiMi,采用LDPC编码、基于时隙的帧结构和OFDM调制技术、逻辑信道技术、用于快速同步的信标技术等,由广播科学研究院及其下属北京泰美世纪科技有限公司历时4年多研发而成,具有自主知识产权

  • 适用于30MHz~3000MHz频率范围,系统带宽:8MHz和2MHz。
  • 带宽25MHz,支持25套电视节目、30套广播节目以及数据业务。
slide8
2006年10月发布广播电视行业标准GY/T 220.1-2006《移动多媒体广播

第1部分:广播信道帧结构、信道编码和调制》

2006年11月发布广播电视行业标准GY/T 220.2-2006《移动多媒体广播

第2部分:复用》

CMMB规范体系
slide9
CMMB技术研究工作组
  • 在广电总局的领导下,由相关企、事业单位和机构等共同组建而成。
  • 开展移动多媒体广播全系统技术规范的研究编制、试验系统建立和产业化准备工作,建立我国移动多媒体广播系统标准体系。
  • 目前已有99家单位,包括中央三台、广科院、规划院、中国移动、中国联通、北京北广科技、 中兴通讯、UTStarcom、上海贝尔阿尔卡特、联想移动、三星、海信、摩托罗拉等。
slide10
CMMB的发展计划
  • 2006年底,完成地面补点试验网建设,完成组网、传输和信源、信道编解码系统试验,完成终端样机开发;
  • 2007年中,完成地面补点示范网建设,开始运行试验;同时完成终端产业化准备,第三季度提供商用终端;
  • 2008年上半年,启用卫星系统,形成全国网络,正式开始运营。
t mmb
T-MMB创新点
  • 在信道帧结构、信道编码和调制方面

扩展和完善了DAB的帧结构,具有兼容性;

扩充了新的高阶差分调制方式,以提高频谱效率;

引入LDPC信道编解码等技术,无需级联外码即可保障系统的接收性能,从而提高系统的频谱效率、同时降低接收机的复杂度;

对LDPC码字进行了优化设计,提出了一类性能优异、编译码简单、存储量低、低Error Floor的准循环LDPC码;

提供两种码率的LDPC码,并可以用同一个译码器译码;

针对差分调制,提出了一种低复杂度的译码算法。

t mmb1
T-MMB创新点
  • 在复用配置信息方面

实现了LDPC编码的指示和交织深度的指示;

实现了高阶调制类型的指示;

灵活指示LDPC分组编码块的起始位置;

扩展了信源输入的格式,支持多种信源适配方案。

t mmb2
T-MMB创新点

在总成信号传输接口方面

保持兼容DAB的同时,重新定义了接口格式,使支持传输的信源数据码率从2Mb/s提高到10Mb/s;保留E1网络适配方案的同时,还能支持IP网络适配方案。

t mmb3
T-MMB的产业化
  • T-MMB发射系统

R&S、RadioScape等公司,2006年5月分别完成T-MMB发射系统和复用器的研发;

2006年11月北京新岸线自主研发出T-MMB复用器;2007年2月北京新岸线联合国内相关单位自主研发的T-MMB发射机推出产品。

  • 接收芯片和终端

2006年7月北京新岸线与ADI公司合作研发出基于DSP架构的第一款接收机芯片;2006年8月北京新岸线研发出T-MMB测试接收机;2006年10月北京新岸线与TI公司合作研发出基于DSP架构的第二款接收机芯片;2006年11月底北京新岸线研发出第一代试验裸板手机;2006年12月北京新岸线研发出可提供给手机厂家的裸板手机;计划2007 年4月底推出T-MMB手机终端样机;计划2007年4月底推出T-MMB专用芯片产品。

t mmb4
T-MMB的产业化
  • 运营平台中国移动、中国联通、北京新岸线于2005年开始业务管理系统的研发,原型产品已经开发完成,并在实验室内测试通过;支持商用的系统将于2007年4月开发完成。
  • 外场测试北京广播电台在广电总局科技司主持下于2006年8月完成对T-MMB系统的外场大功率功能测试。
