青年公園 太陽圖書館暨節能展示館

青年公園 太陽圖書館暨節能展示館. 青年公園 太陽圖書館暨節能展示館. 青年公園 太陽圖書館暨節能展示館. 青年公園 太陽圖書館暨節能展示館. 什麼是太陽房子？. 太陽房子 = 主動使用太陽能 + 被動使用太陽能 主動使用太陽能： 把再生能源設備整合進整體建築的設計裡，主動採擷太陽的光與熱，來產生日常生活所需的電與熱。 被動使用太陽能 從建築物的隔熱、採光、通風設計， 到建材的選用，都盡可能利用自然環 境，來達到節能的效果。. 為什麼要蓋太陽房子？. 電不夠用就生產更多電力來供應的魔鬼循環

cheung
Download Presentation

青年公園 太陽圖書館暨節能展示館

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

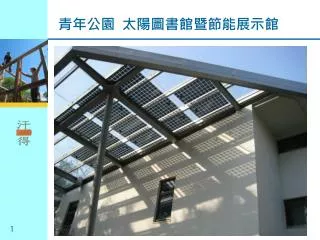

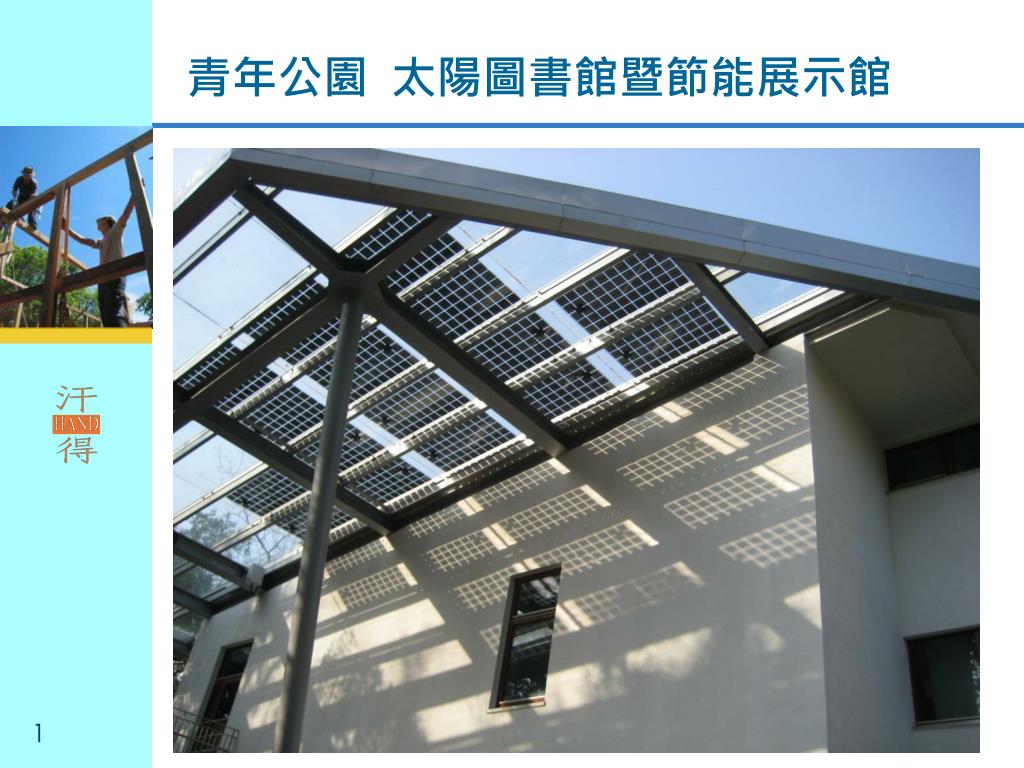

  1. 青年公園 太陽圖書館暨節能展示館

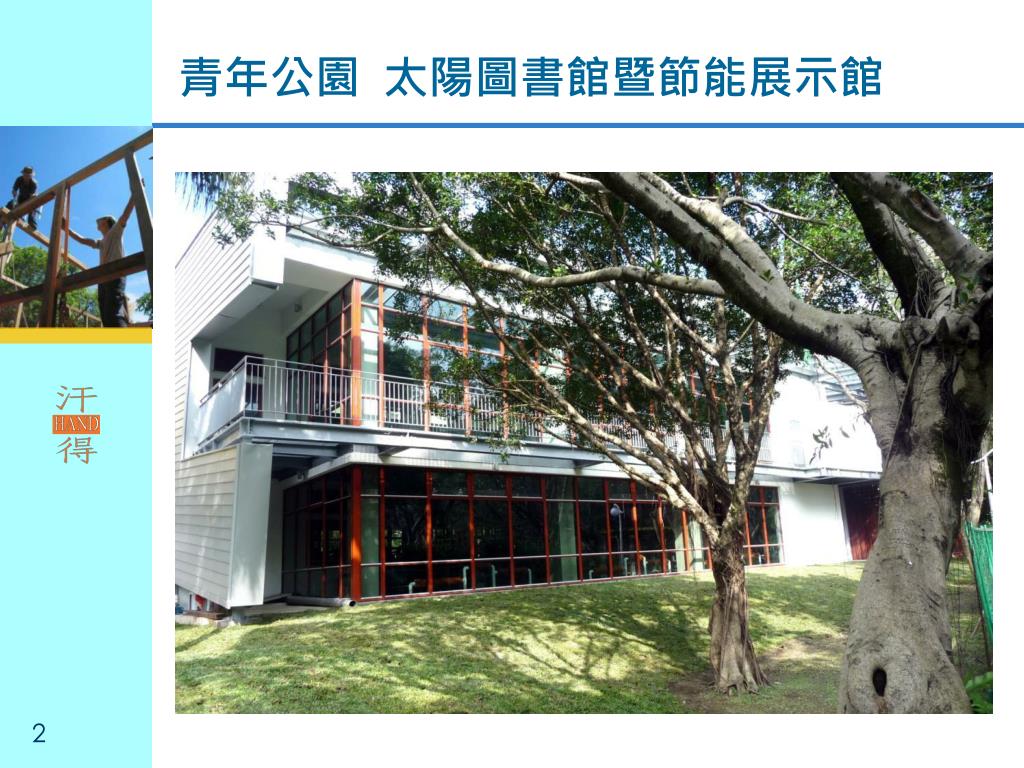

  2. 青年公園 太陽圖書館暨節能展示館

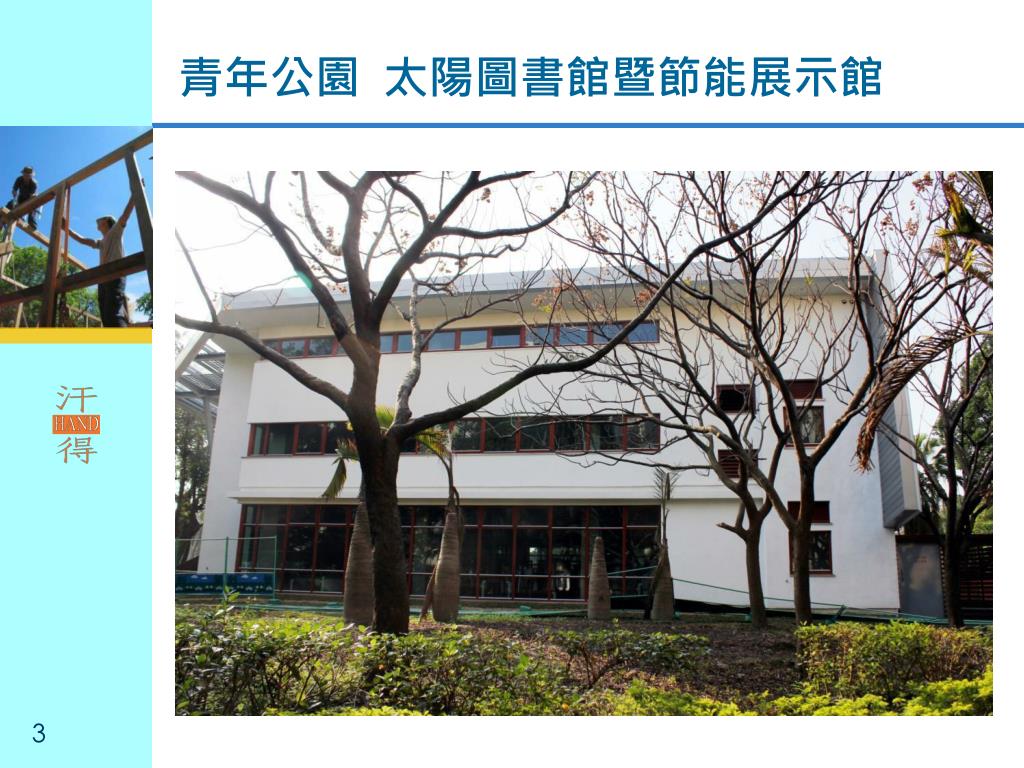

  3. 青年公園 太陽圖書館暨節能展示館

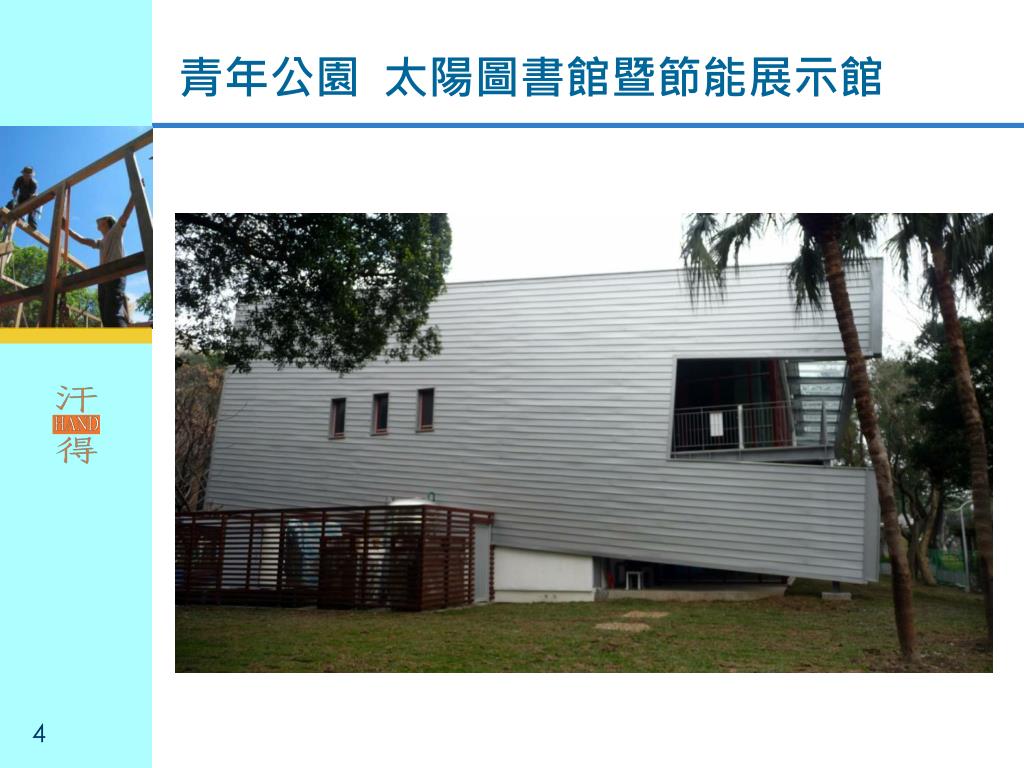

  4. 青年公園 太陽圖書館暨節能展示館

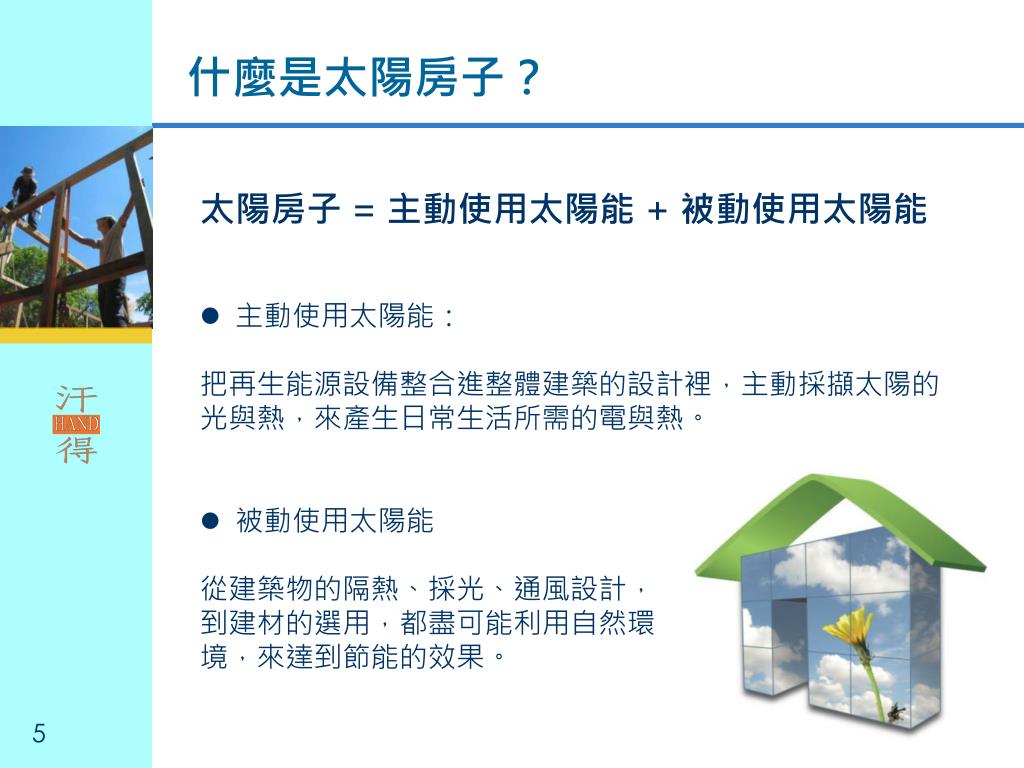

  5. 什麼是太陽房子？ • 太陽房子 = 主動使用太陽能 + 被動使用太陽能 • 主動使用太陽能： • 把再生能源設備整合進整體建築的設計裡，主動採擷太陽的光與熱，來產生日常生活所需的電與熱。 • 被動使用太陽能 • 從建築物的隔熱、採光、通風設計， • 到建材的選用，都盡可能利用自然環 • 境，來達到節能的效果。

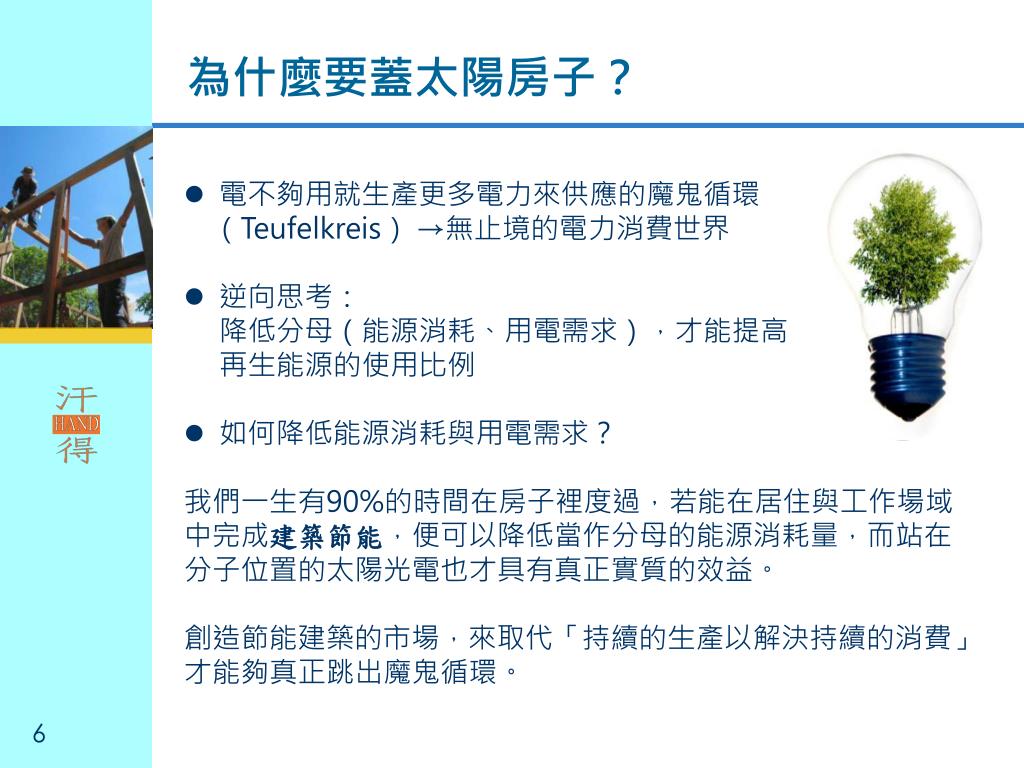

  6. 為什麼要蓋太陽房子？ • 電不夠用就生產更多電力來供應的魔鬼循環 • （Teufelkreis） →無止境的電力消費世界 • 逆向思考： • 降低分母（能源消耗、用電需求），才能提高 • 再生能源的使用比例 • 如何降低能源消耗與用電需求？ • 我們一生有90%的時間在房子裡度過，若能在居住與工作場域中完成建築節能，便可以降低當作分母的能源消耗量，而站在分子位置的太陽光電也才具有真正實質的效益。 • 創造節能建築的市場，來取代「持續的生產以解決持續的消費」才能夠真正跳出魔鬼循環。

  7. 太陽房子的節能設計 1. 屋殼隔熱 5. 建材一體型太陽光電系統(BIPV) 2. 門窗隔熱 3. 採光與有效通風 6. 自然塗料 4. 節能空調

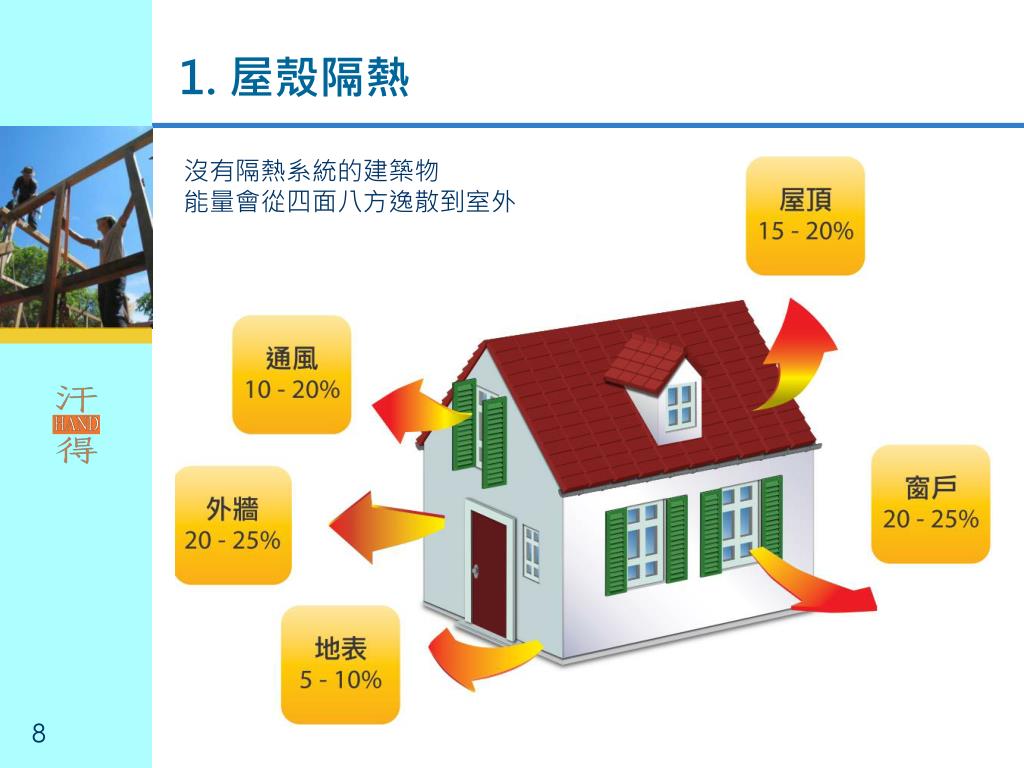

  8. 1. 屋殼隔熱 沒有隔熱系統的建築物 能量會從四面八方逸散到室外

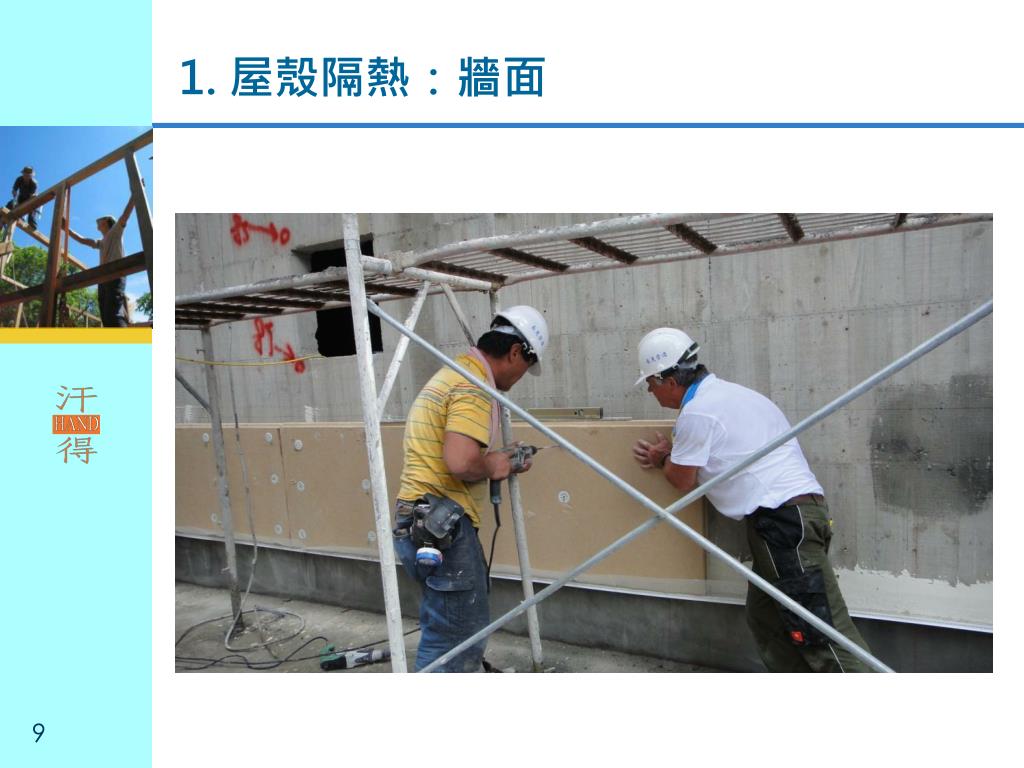

  9. 1. 屋殼隔熱：牆面

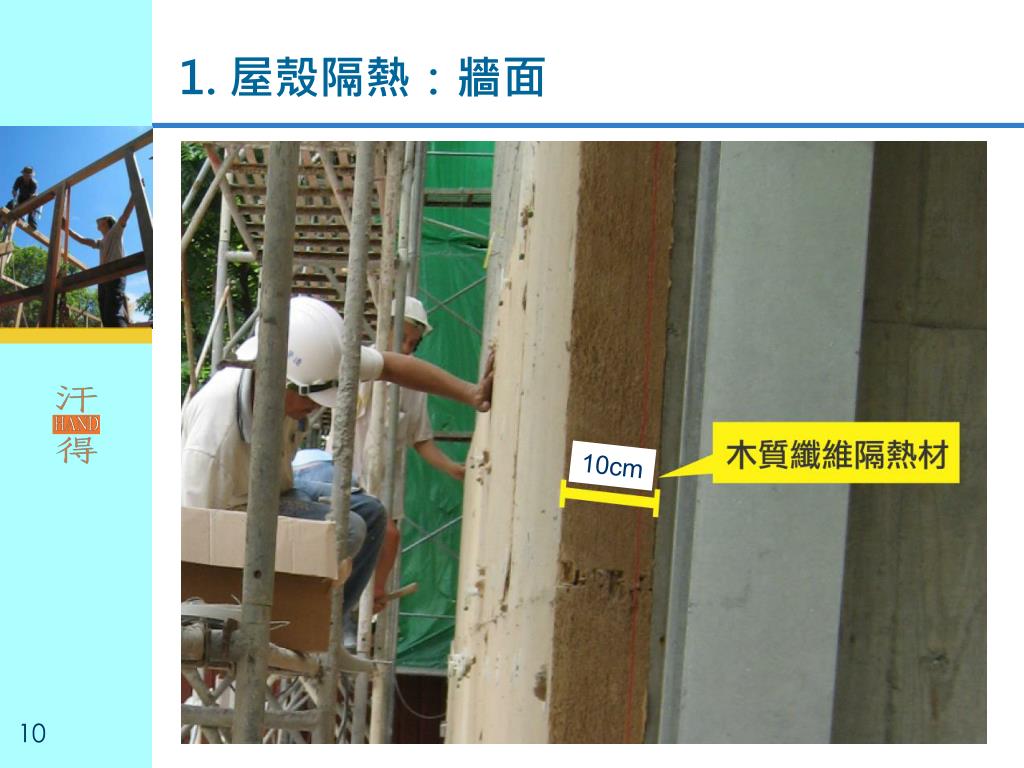

  10. 1. 屋殼隔熱：牆面 10cm

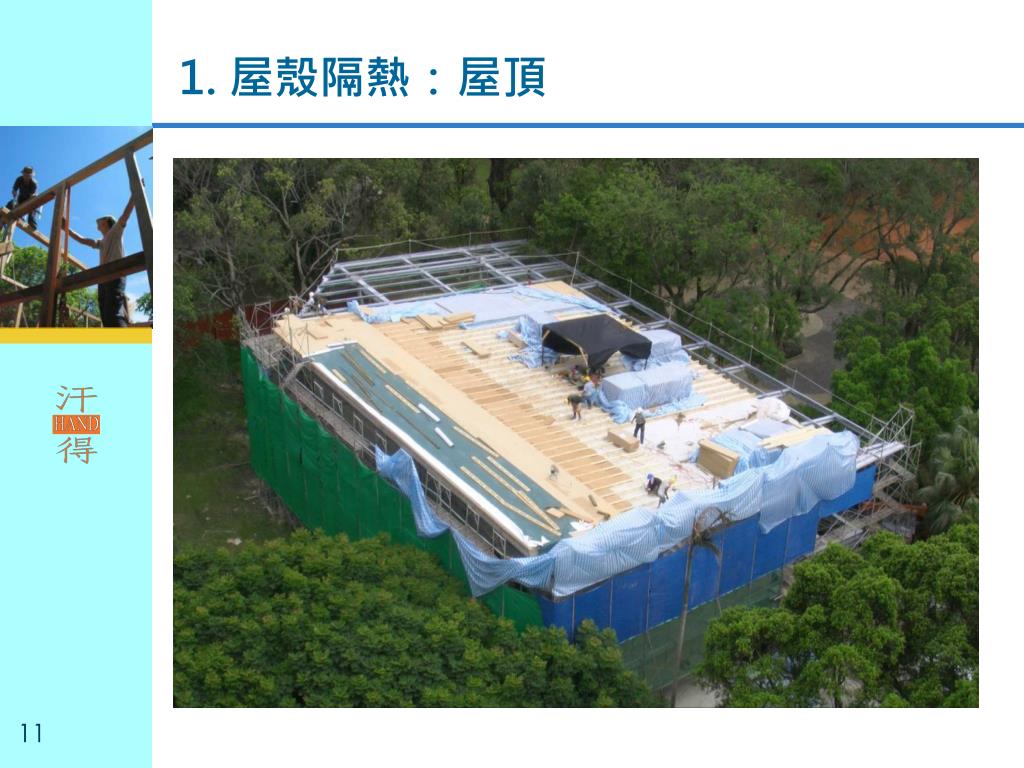

  11. 1. 屋殼隔熱：屋頂

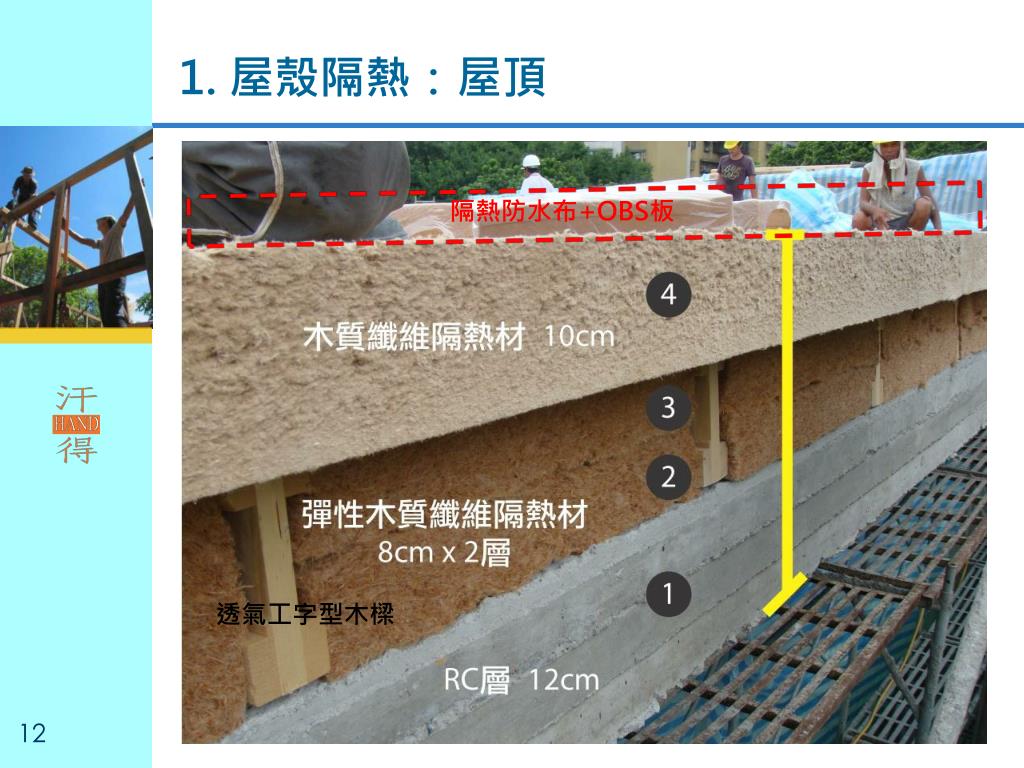

  12. 1. 屋殼隔熱：屋頂 隔熱防水布+OBS板 透氣工字型木樑

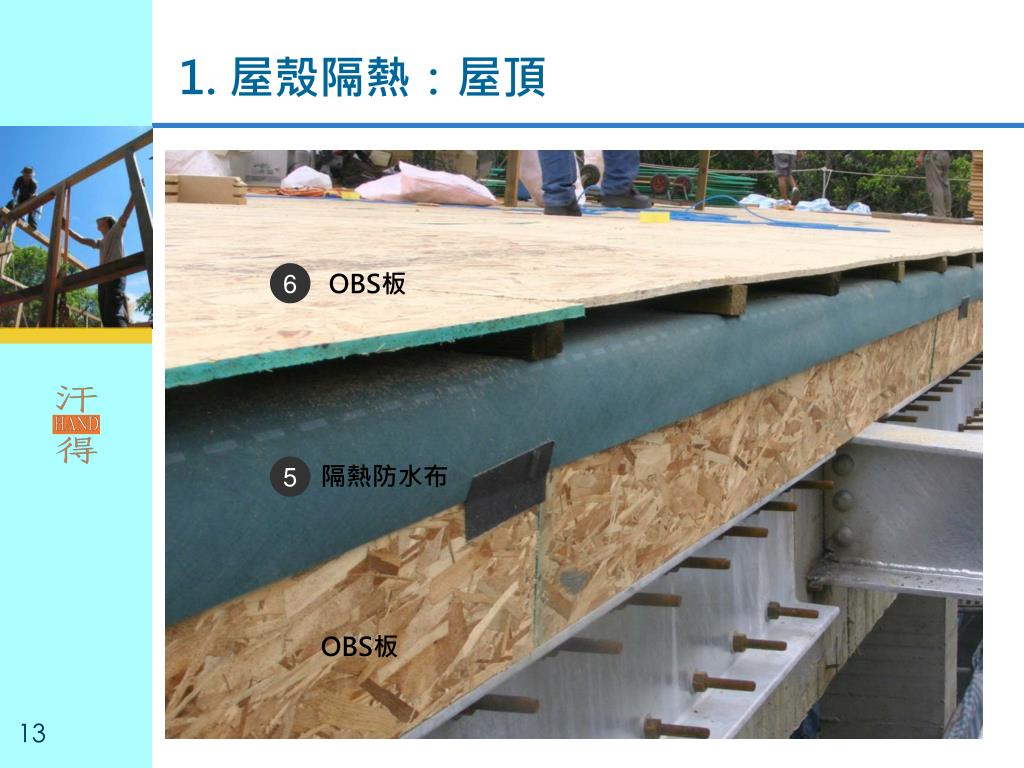

  13. 1. 屋殼隔熱：屋頂 6 OBS板 隔熱防水布 5 OBS板

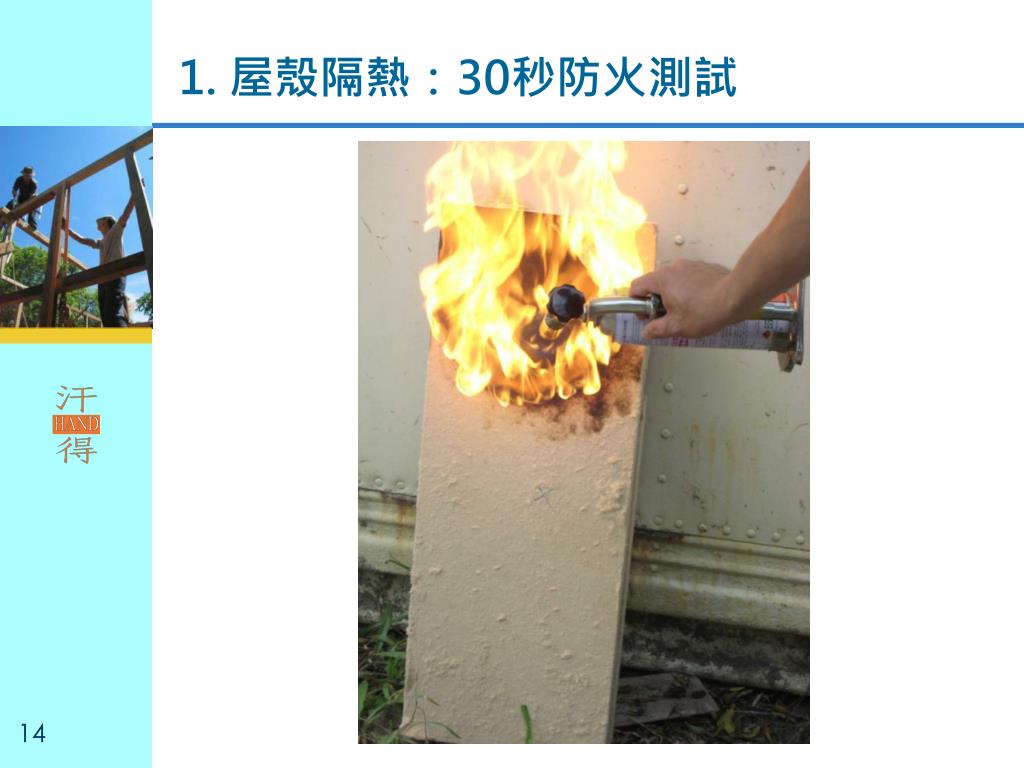

  14. 1. 屋殼隔熱：30秒防火測試

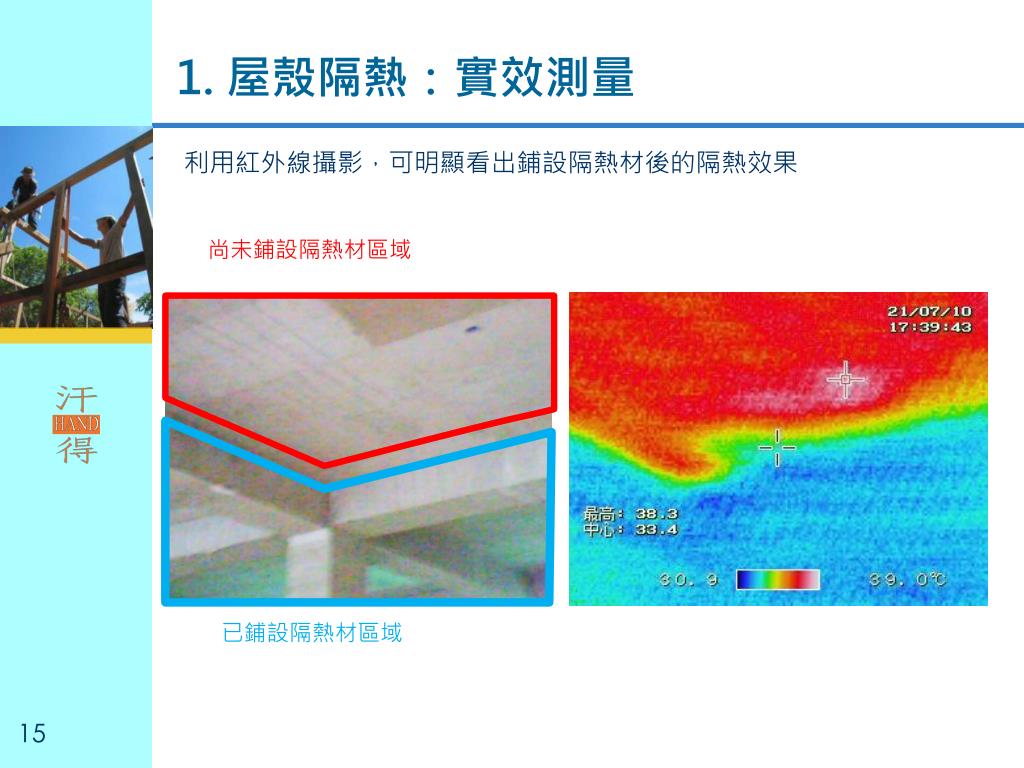

  15. 1. 屋殼隔熱：實效測量 利用紅外線攝影，可明顯看出鋪設隔熱材後的隔熱效果 尚未鋪設隔熱材區域 已鋪設隔熱材區域

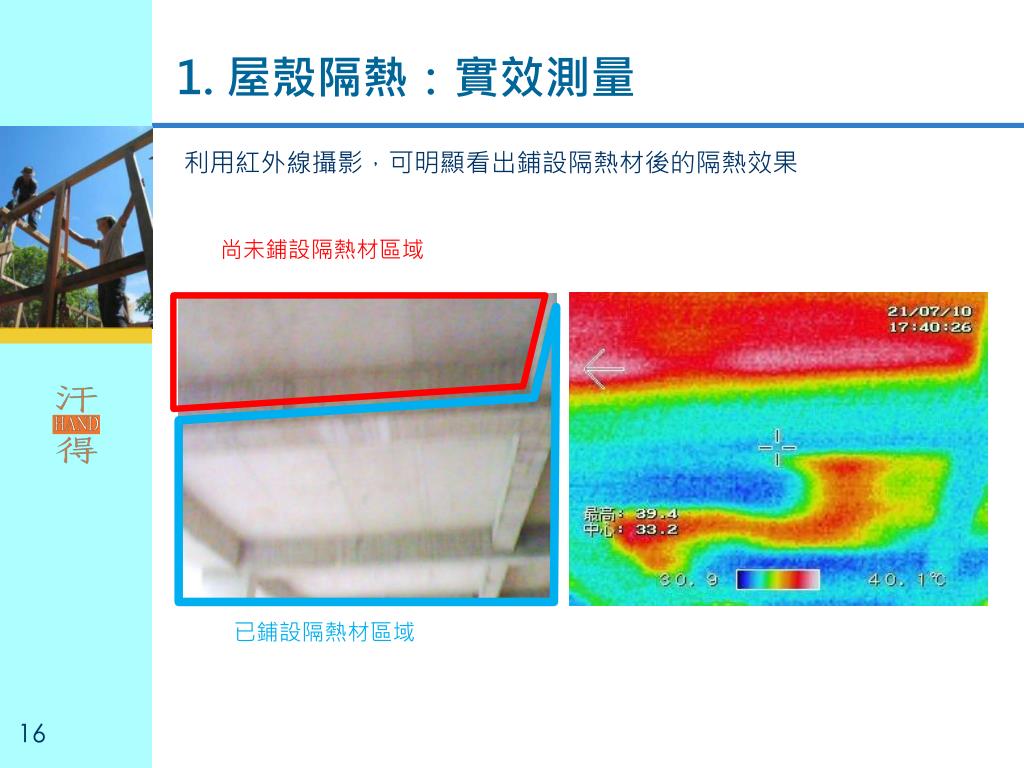

  16. 1. 屋殼隔熱：實效測量 利用紅外線攝影，可明顯看出鋪設隔熱材後的隔熱效果 尚未鋪設隔熱材區域 已鋪設隔熱材區域

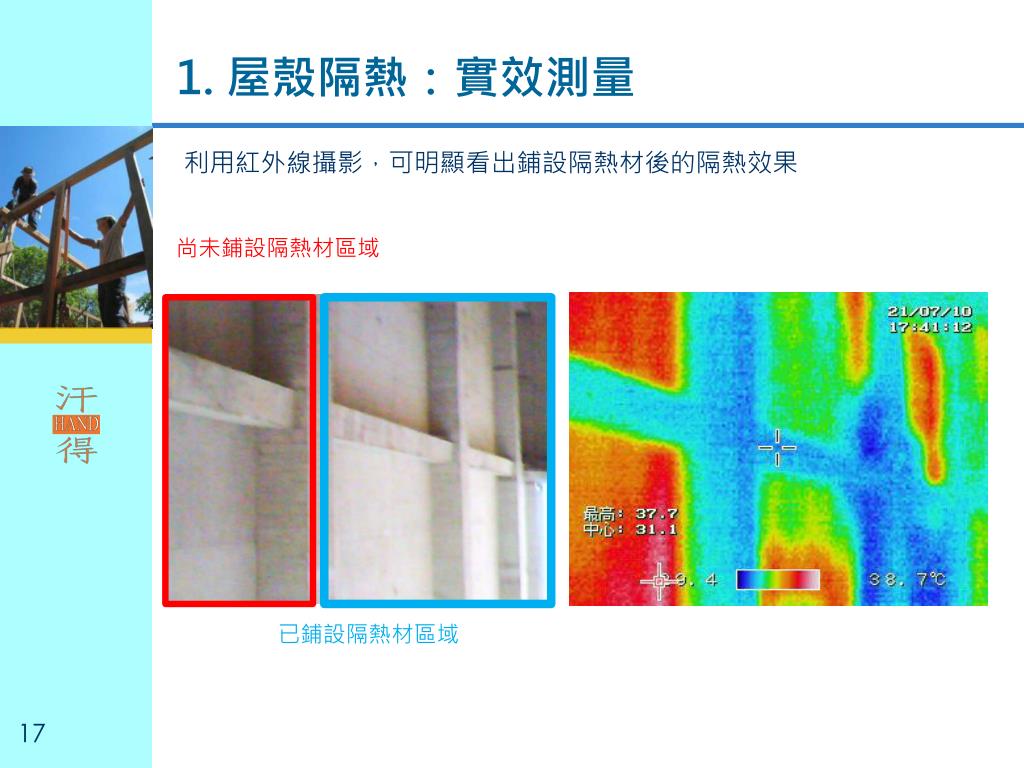

  17. 1. 屋殼隔熱：實效測量 利用紅外線攝影，可明顯看出鋪設隔熱材後的隔熱效果 尚未鋪設隔熱材區域 已鋪設隔熱材區域

  18. 太陽房子的節能設計 1. 屋殼隔熱 5. 建材一體型太陽光電系統(BIPV) 2. 門窗隔熱 3. 採光與有效通風 6. 自然塗料 4. 節能空調

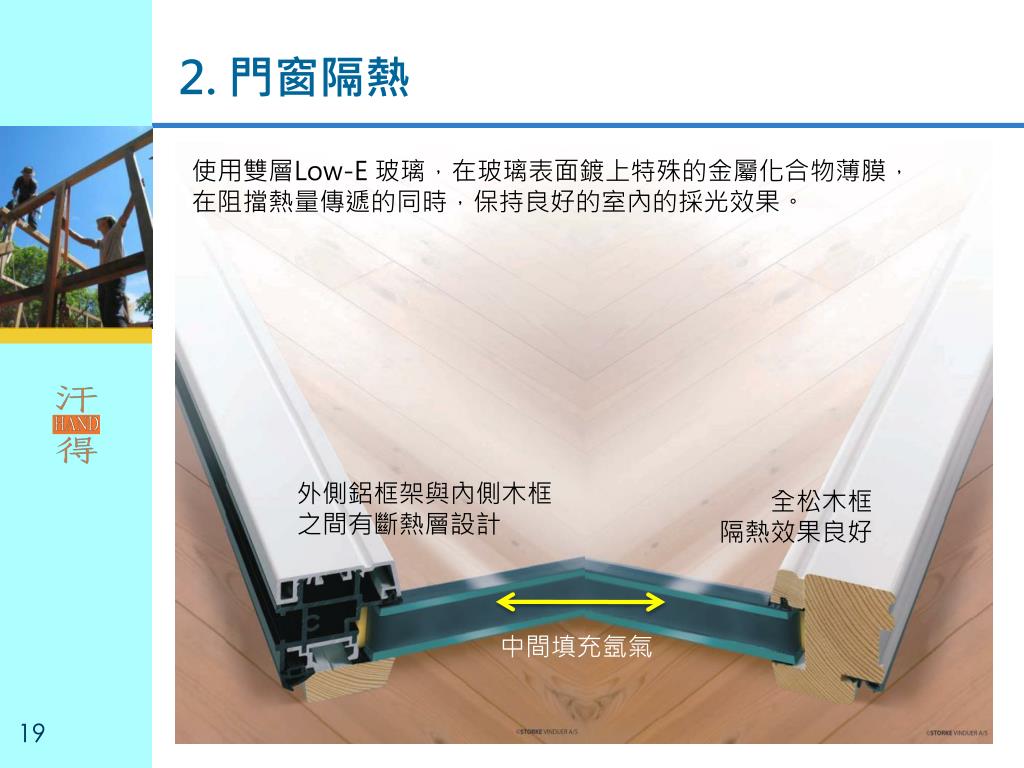

  19. 2. 門窗隔熱 使用雙層Low-E 玻璃，在玻璃表面鍍上特殊的金屬化合物薄膜， 在阻擋熱量傳遞的同時，保持良好的室內的採光效果。 外側鋁框架與內側木框 之間有斷熱層設計 全松木框 隔熱效果良好 中間填充氬氣

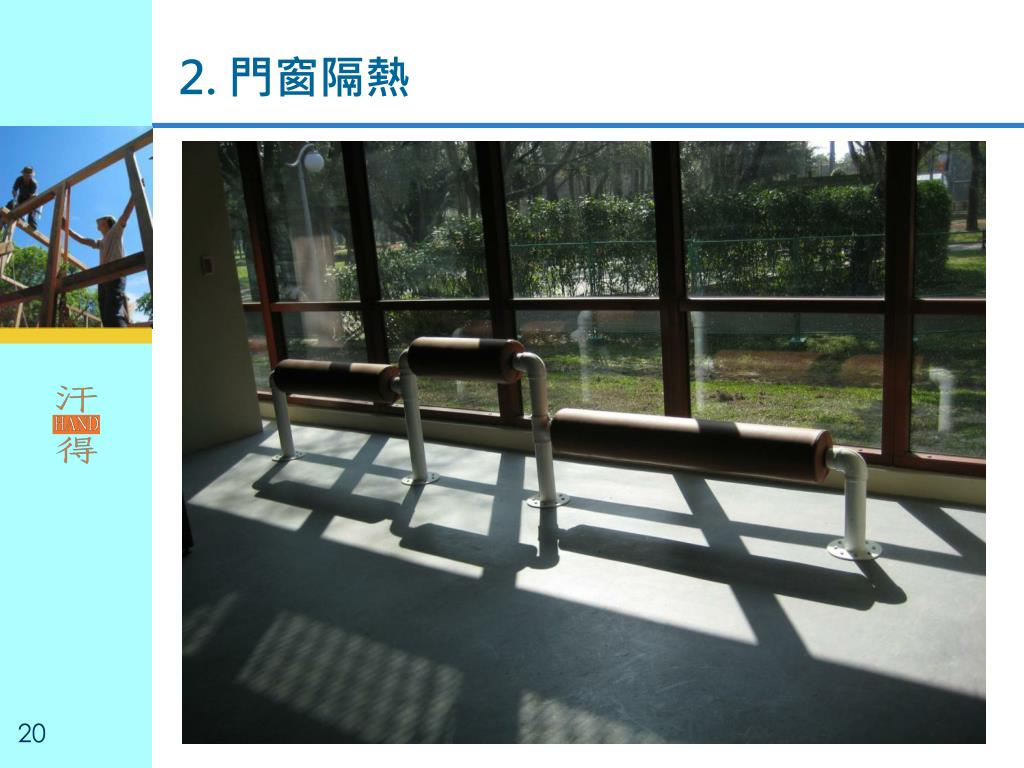

  20. 2. 門窗隔熱

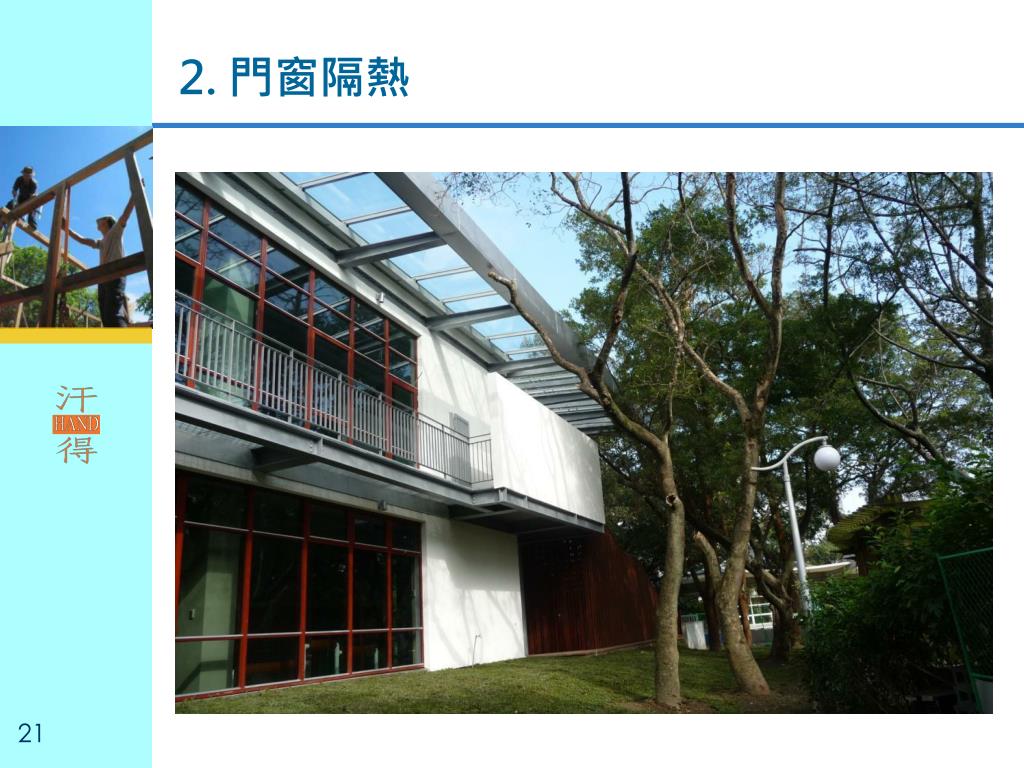

  21. 2. 門窗隔熱

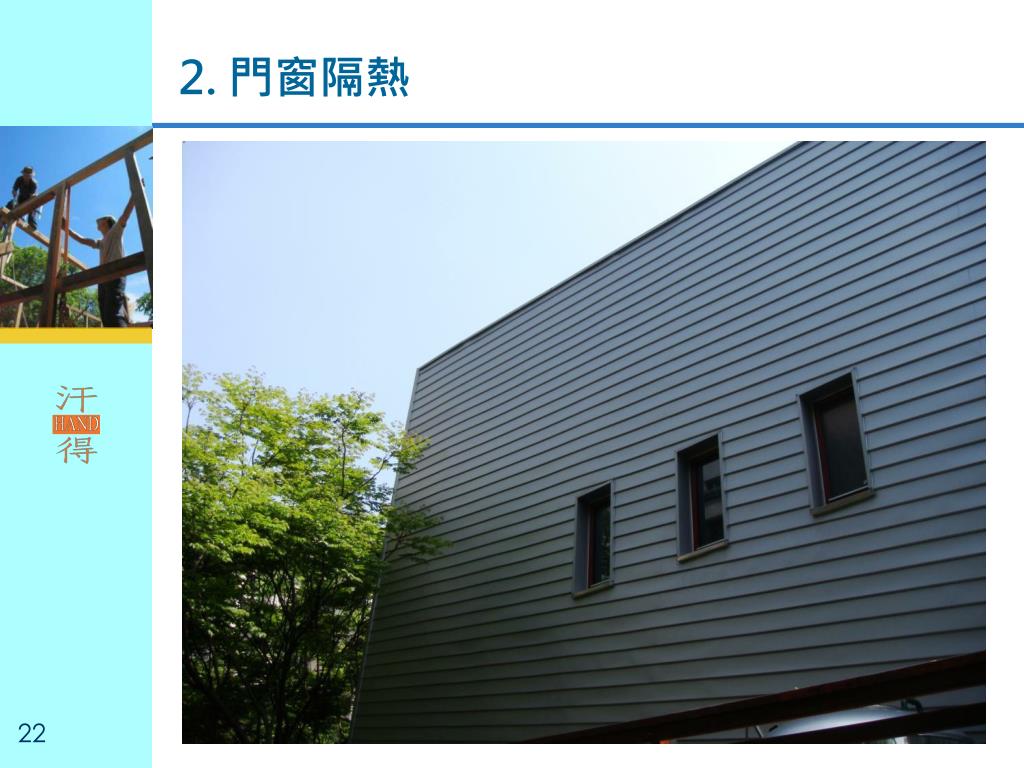

  22. 2. 門窗隔熱

  23. 太陽房子的節能設計 1. 屋殼隔熱 5. 建材一體型太陽光電系統(BIPV) 2. 門窗隔熱 3.採光與有效通風 6. 自然塗料 4. 節能空調

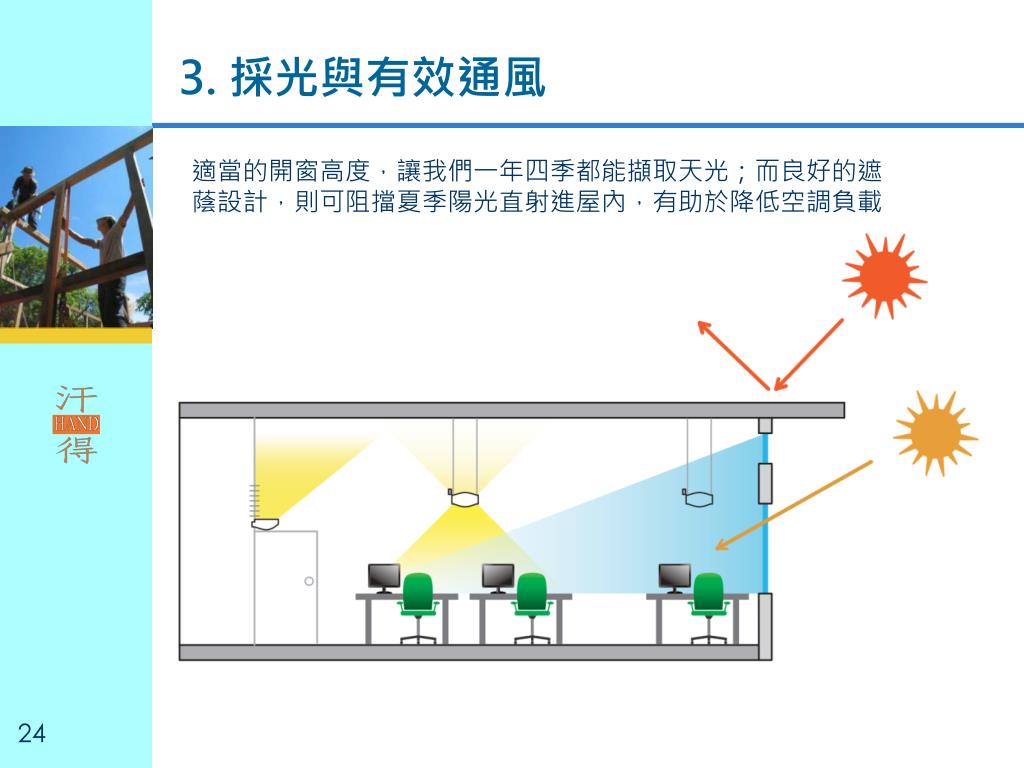

  24. 3. 採光與有效通風 適當的開窗高度，讓我們一年四季都能擷取天光；而良好的遮 蔭設計，則可阻擋夏季陽光直射進屋內，有助於降低空調負載

  25. 3. 採光與有效通風 高低窗設計讓空氣自然流動 南側 北側

  26. 太陽房子的節能設計 1. 屋殼隔熱 5. 建材一體型太陽光電系統(BIPV) 2. 門窗隔熱 3. 採光與有效通風 6. 自然塗料 4. 節能空調

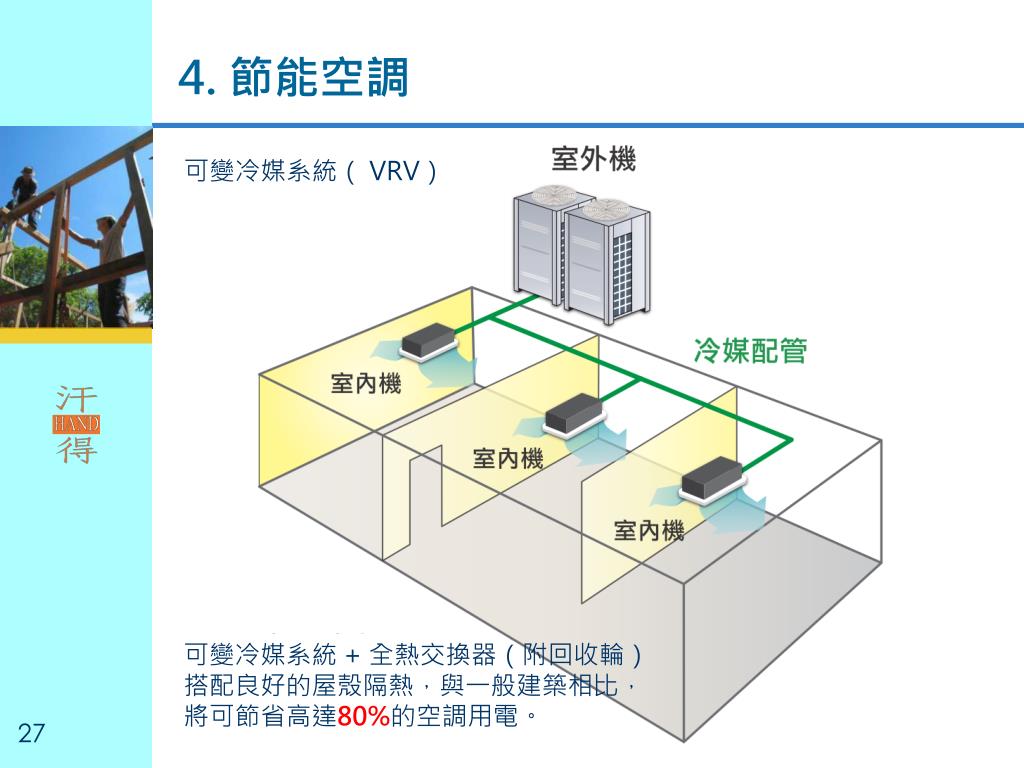

  27. 4. 節能空調 可變冷媒系統（ VRV） 可變冷媒系統 + 全熱交換器（附回收輪） 搭配良好的屋殼隔熱，與一般建築相比， 將可節省高達80%的空調用電。

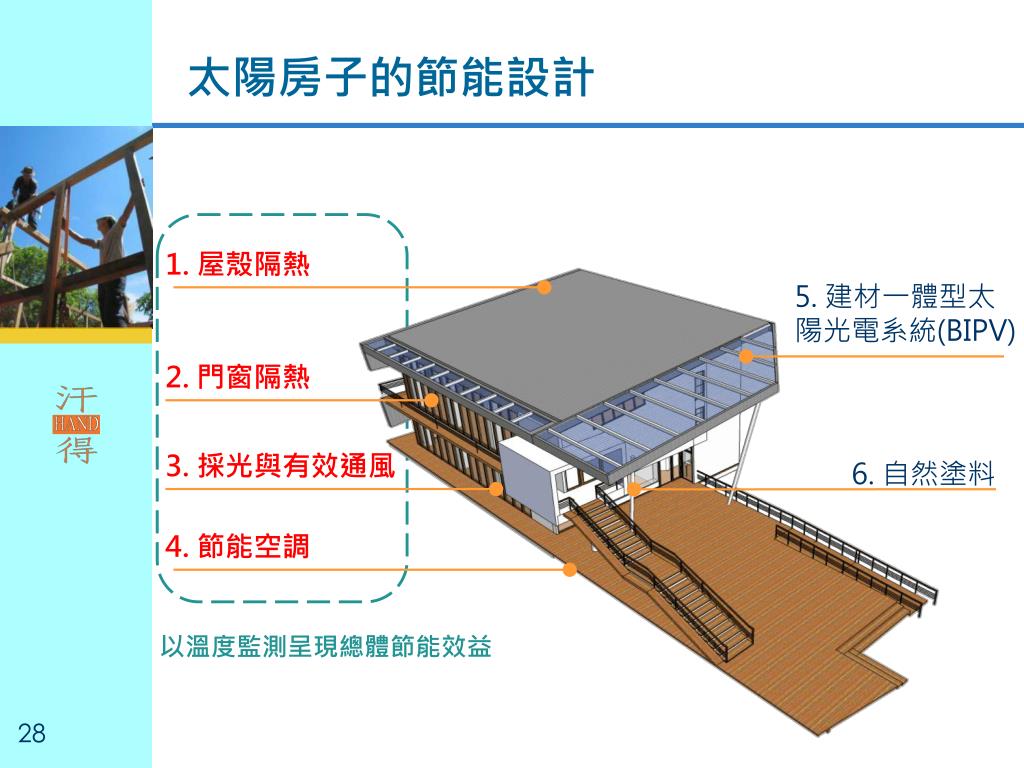

  28. 太陽房子的節能設計 1. 屋殼隔熱 5. 建材一體型太陽光電系統(BIPV) 2. 門窗隔熱 3. 採光與有效通風 6. 自然塗料 4. 節能空調 以溫度監測呈現總體節能效益

  29. 溫度監測(無空調狀態下冬15~18度、夏23~26度)

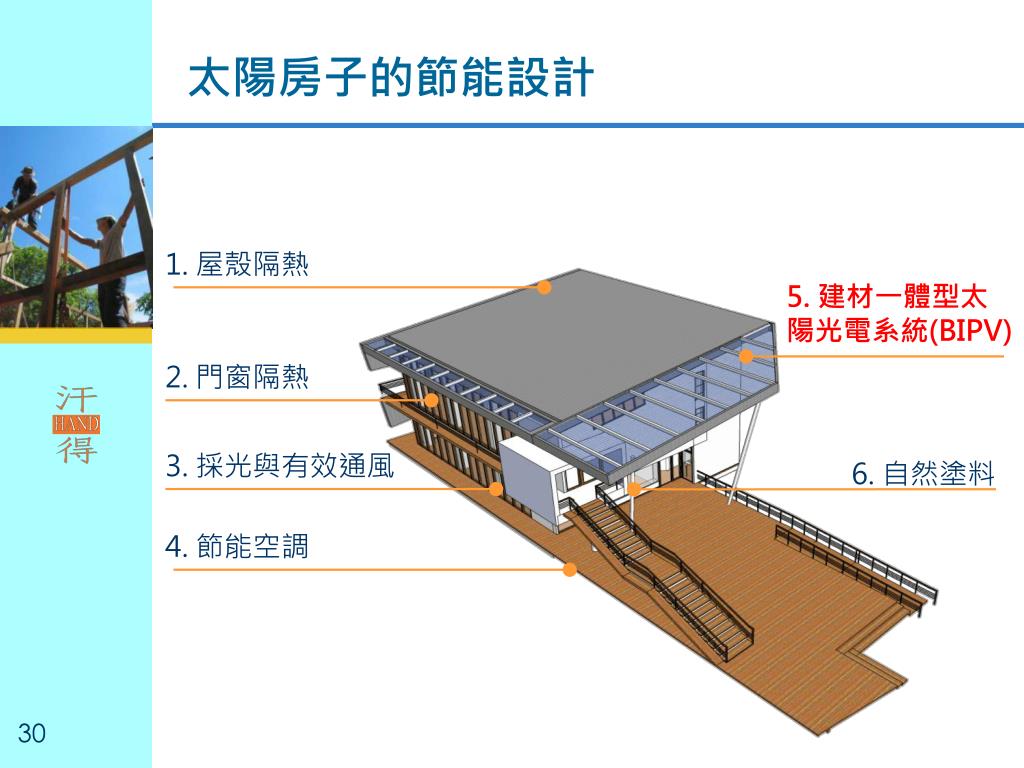

  30. 太陽房子的節能設計 1. 屋殼隔熱 5. 建材一體型太陽光電系統(BIPV) 2. 門窗隔熱 3. 採光與有效通風 6. 自然塗料 4. 節能空調

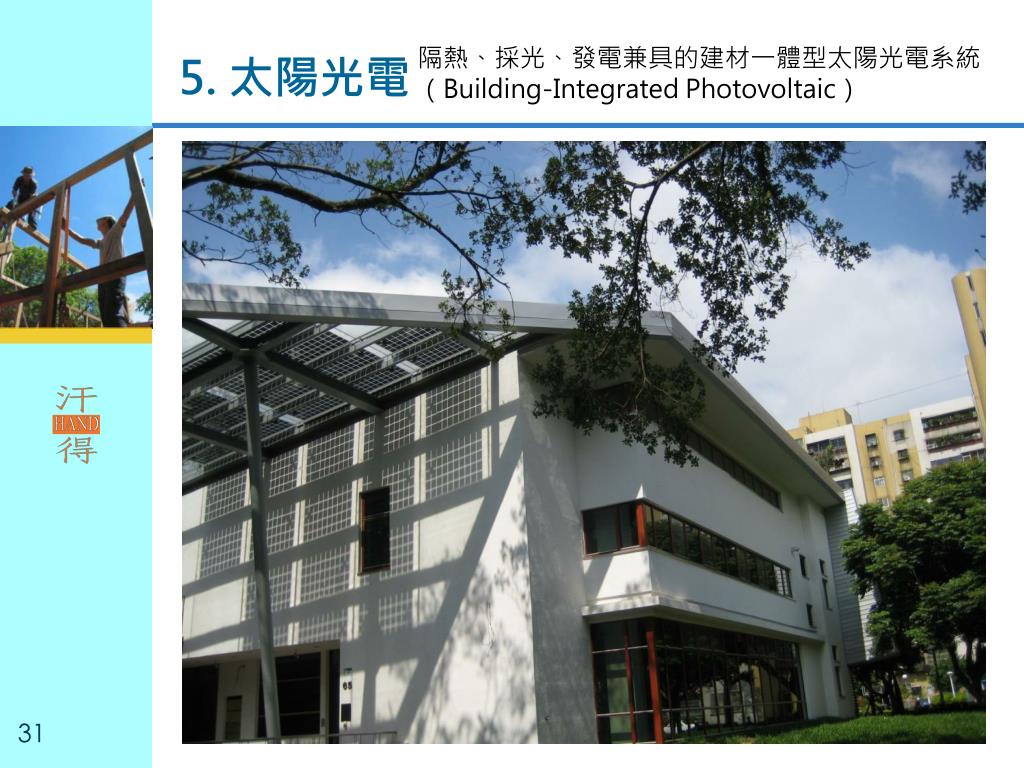

  31. 5. 太陽光電 隔熱、採光、發電兼具的建材一體型太陽光電系統 （Building-Integrated Photovoltaic）

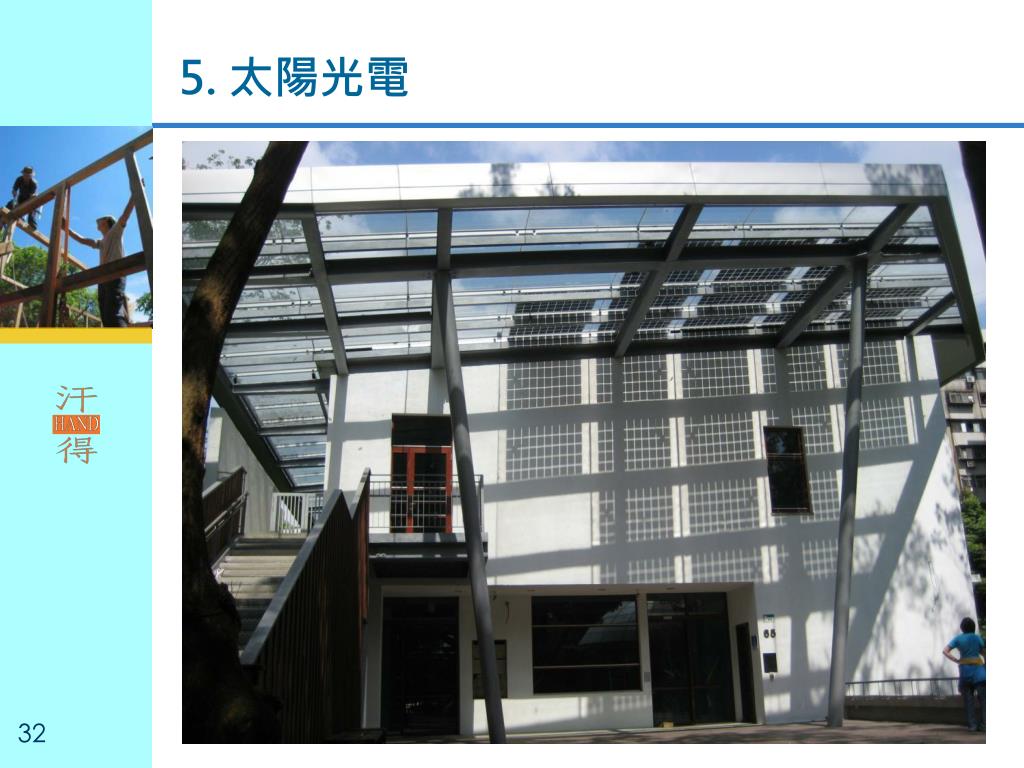

  32. 5. 太陽光電

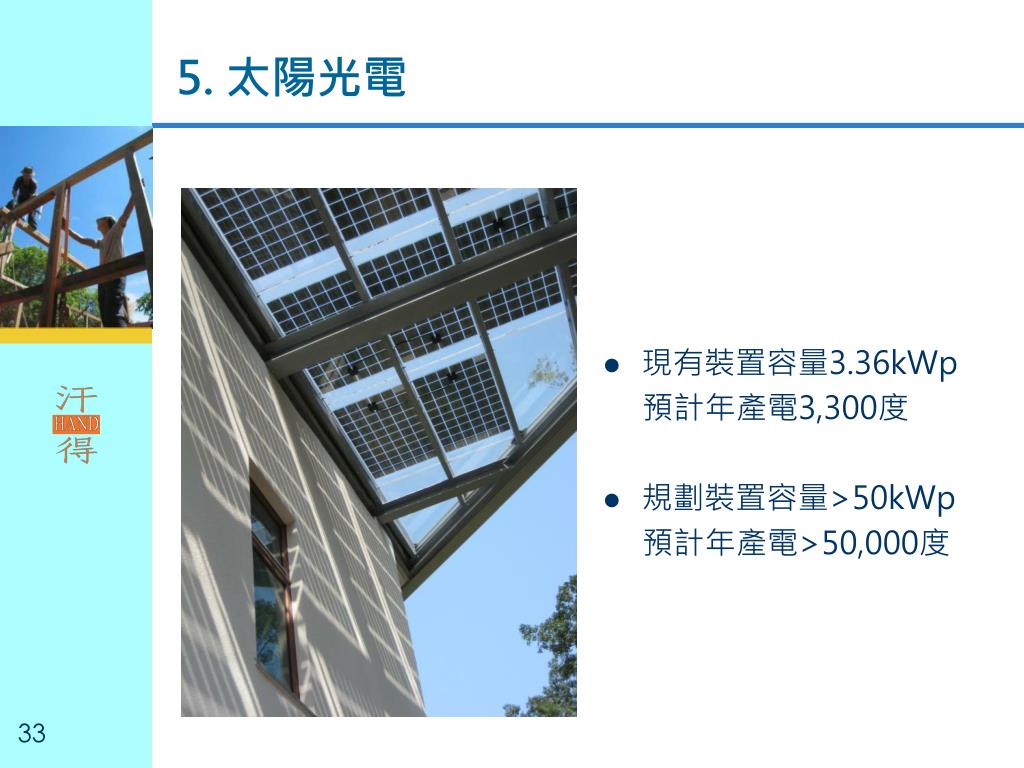

  33. 5. 太陽光電 • 現有裝置容量3.36kWp 預計年產電3,300度 • 規劃裝置容量>50kWp 預計年產電>50,000度

  34. 太陽房子的節能設計 1. 屋殼隔熱 5. 建材一體型太陽光電系統(BIPV) 2.門窗隔熱 3. 有效通風 6. 自然塗料 4. 節能空調

  35. 6. 自然塗料

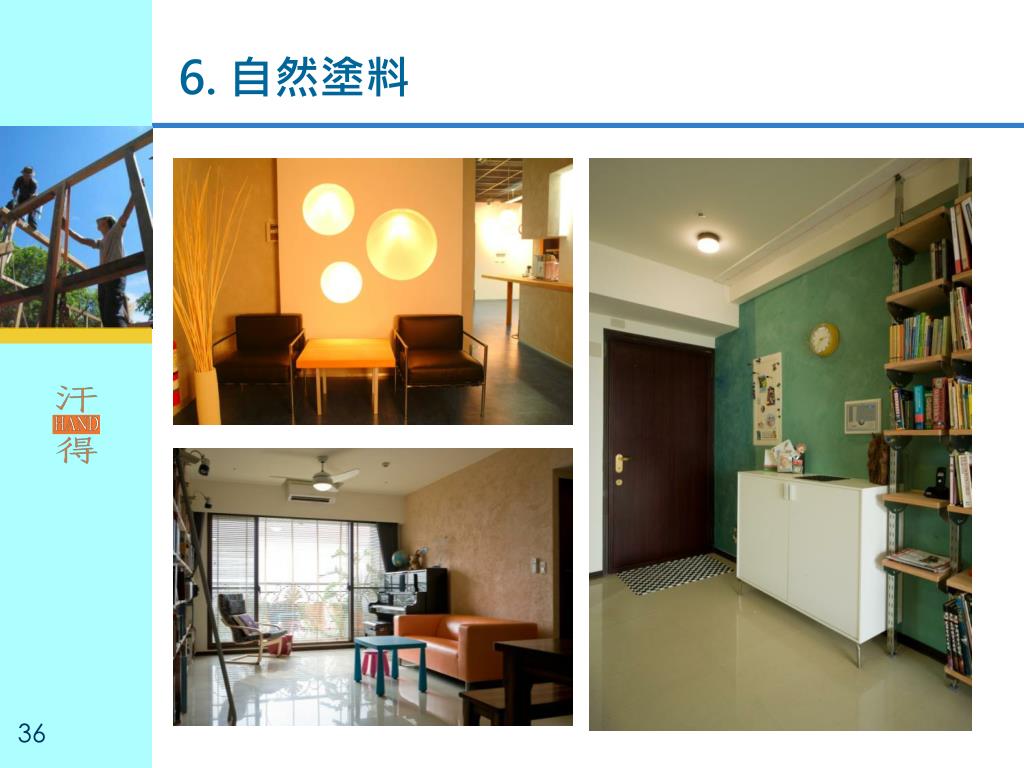

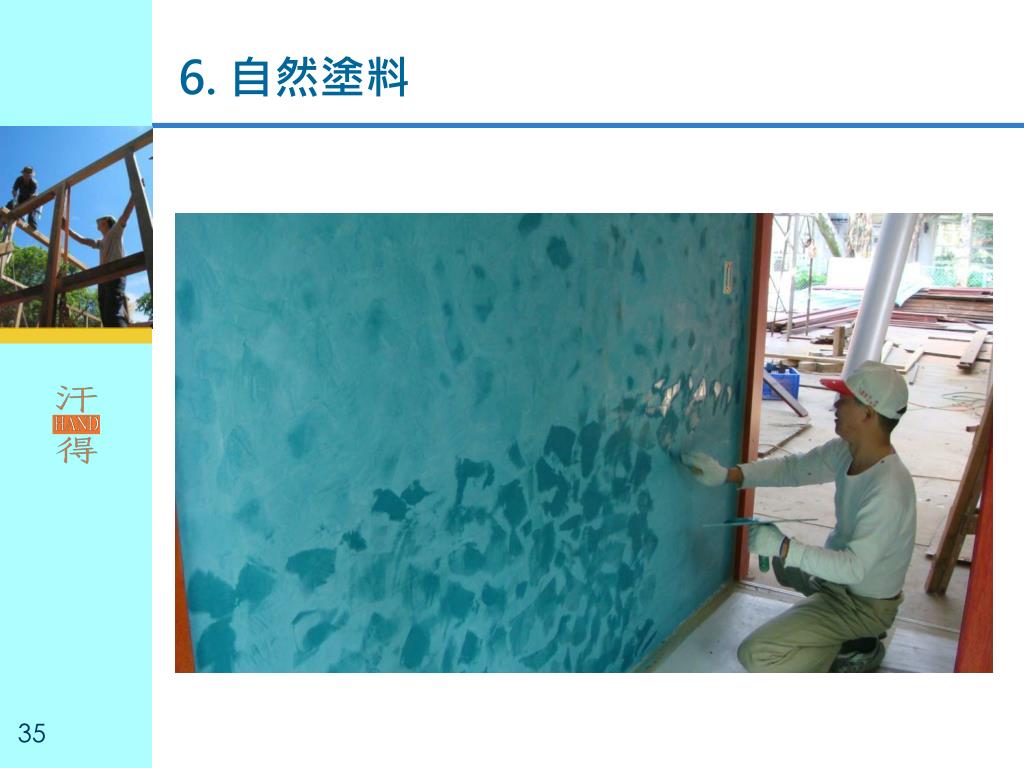

  36. 6. 自然塗料

  37. 6. 自然塗料 亞麻籽 棕櫚 成分是 100% 的天然礦物與植物，唯一的溶劑就是水。 油桐子
