  1. 第一章制图基本知识 1-1----1-5

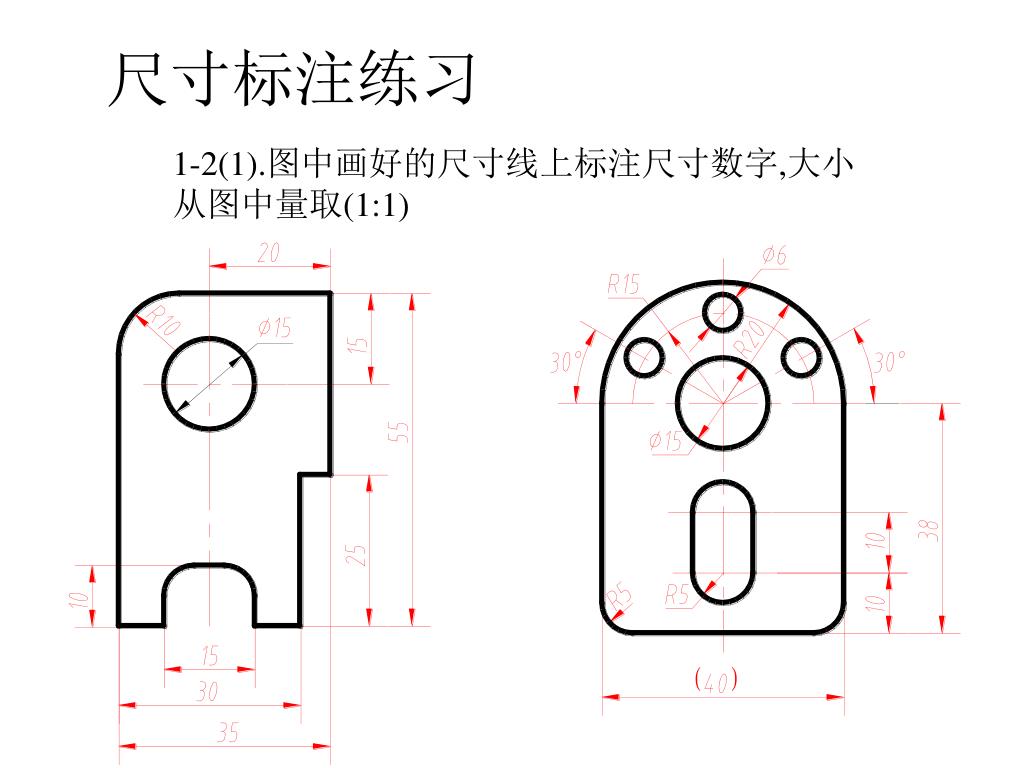

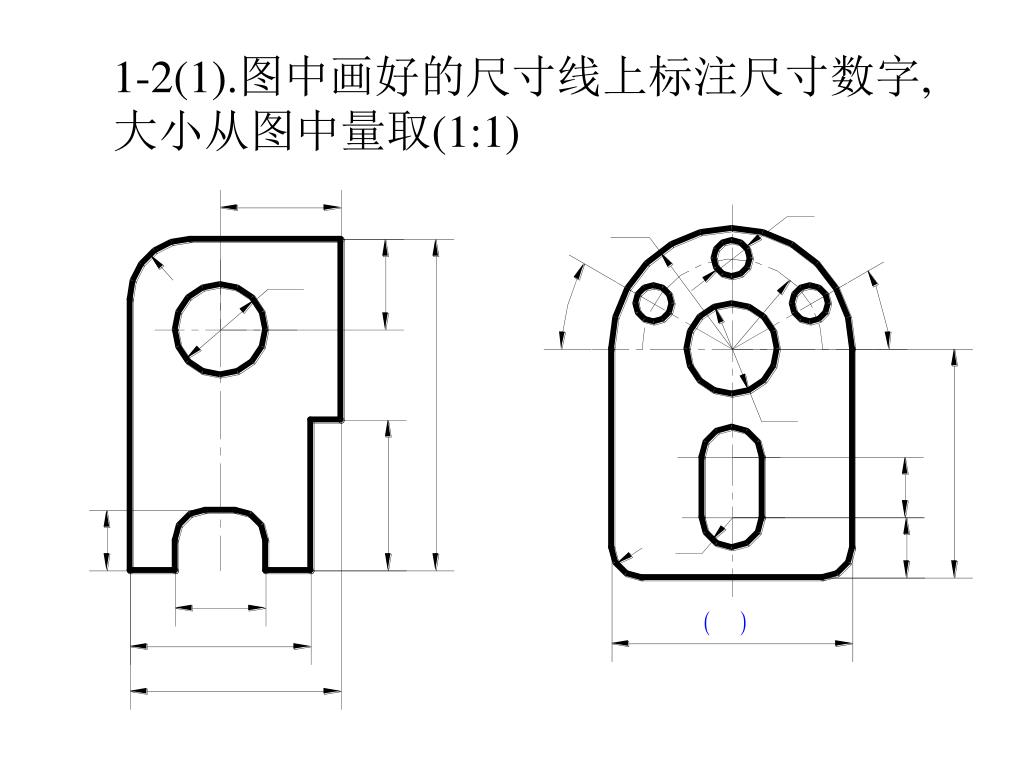

  2. 1-2(1).图中画好的尺寸线上标注尺寸数字,大小从图中量取(1:1)1-2(1).图中画好的尺寸线上标注尺寸数字,大小从图中量取(1:1)

  3. 尺寸标注练习 1-2(1).图中画好的尺寸线上标注尺寸数字,大小从图中量取(1:1)

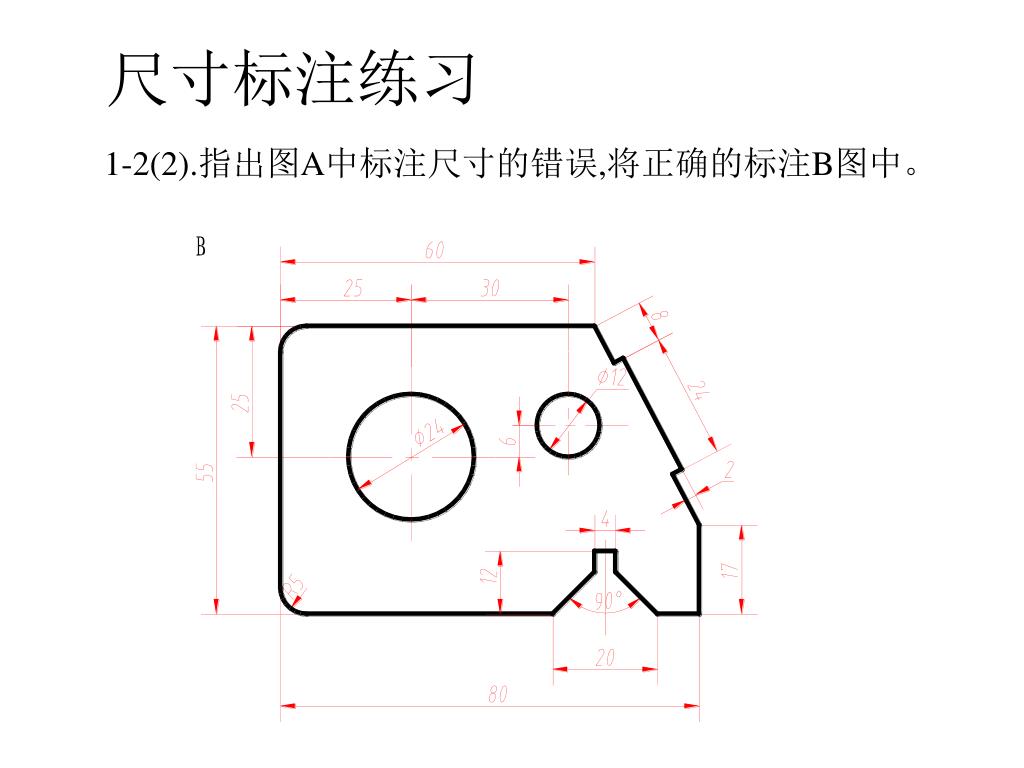

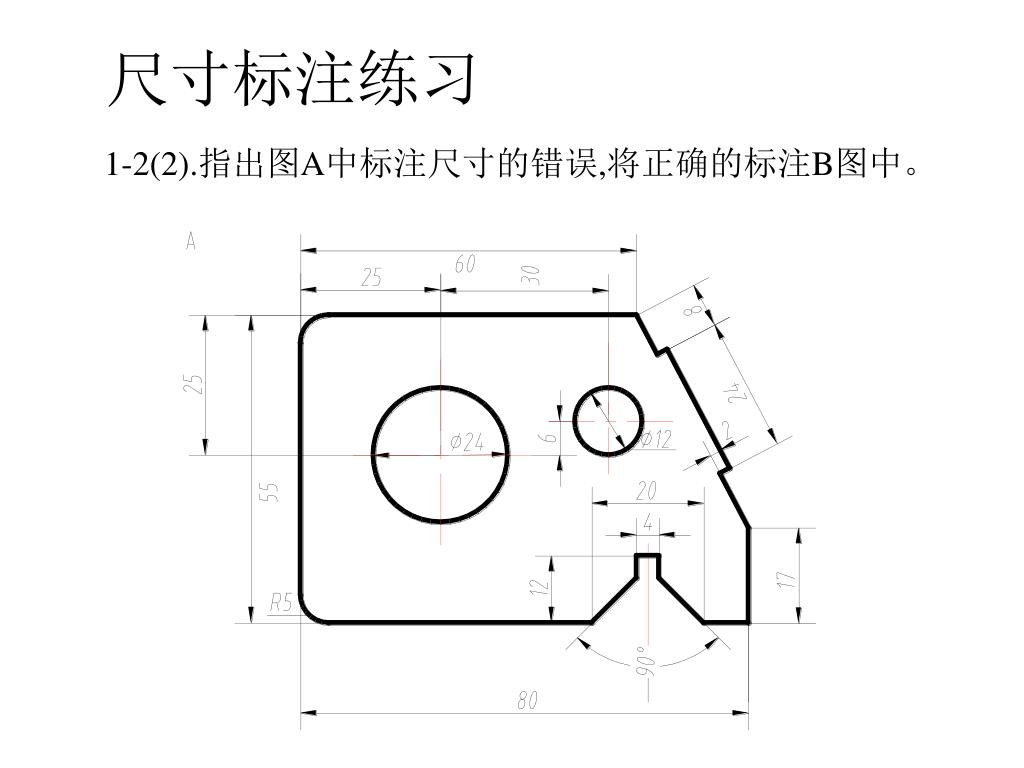

  4. 尺寸标注练习 1-2(2).指出图A中标注尺寸的错误,将正确的标注B图中。

  5. 尺寸标注练习 1-2(2).指出图A中标注尺寸的错误,将正确的标注B图中。

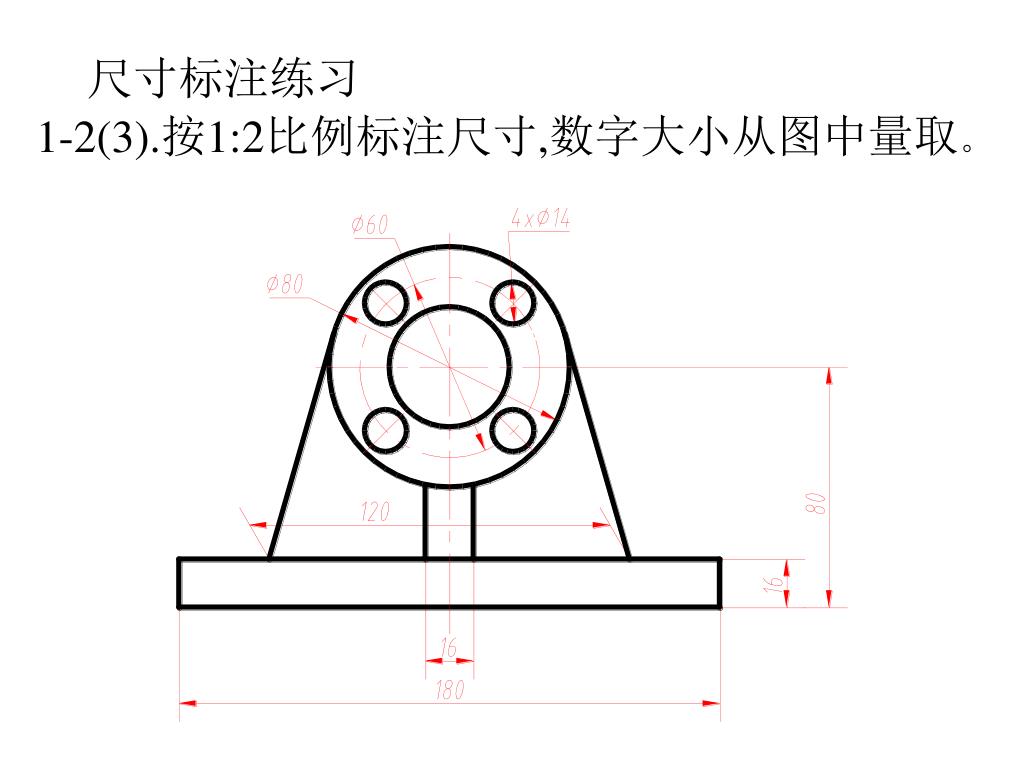

  6. 1-2(3).按1:2比例标注尺寸,数字大小从图中量取

  7. 尺寸标注练习 1-2(3).按1:2比例标注尺寸,数字大小从图中量取。

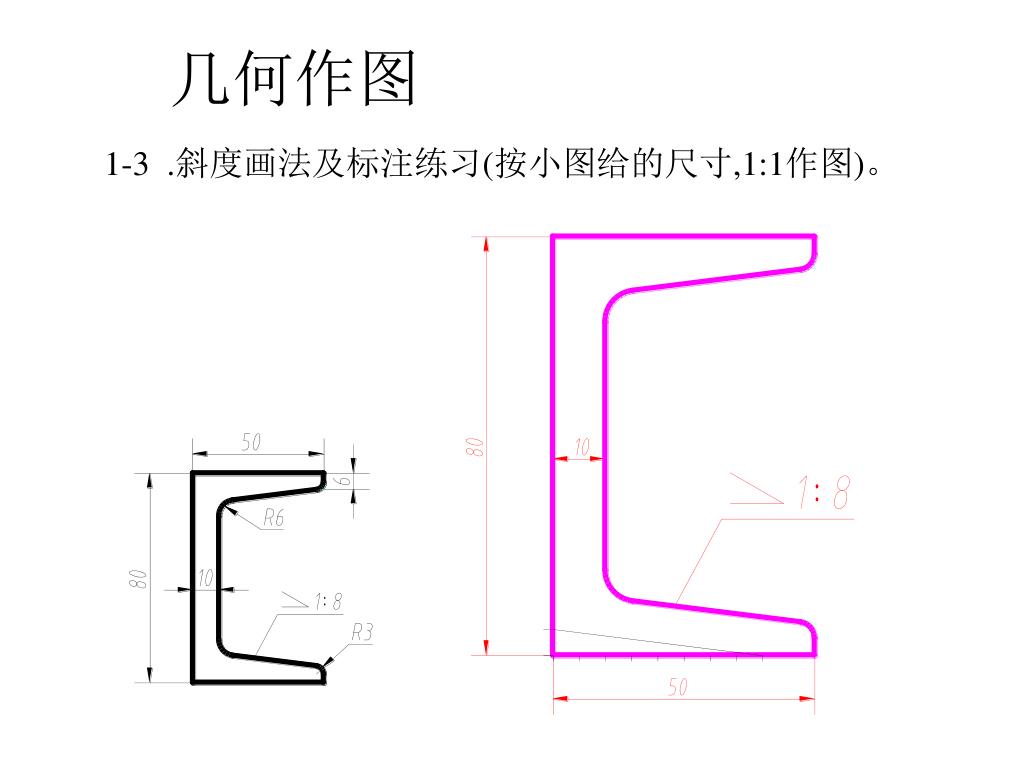

  8. 几何作图 1-3 .斜度画法及标注练习(按小图给的尺寸,1:1作图)。

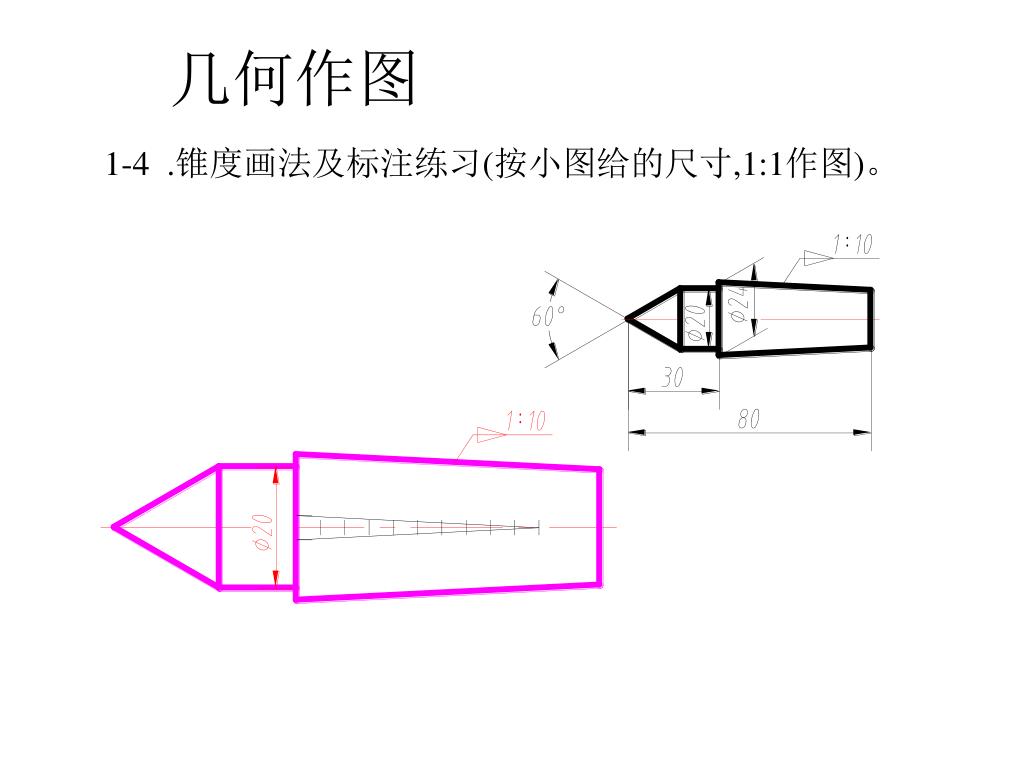

  9. 几何作图 1-4 .锥度画法及标注练习(按小图给的尺寸,1:1作图)。

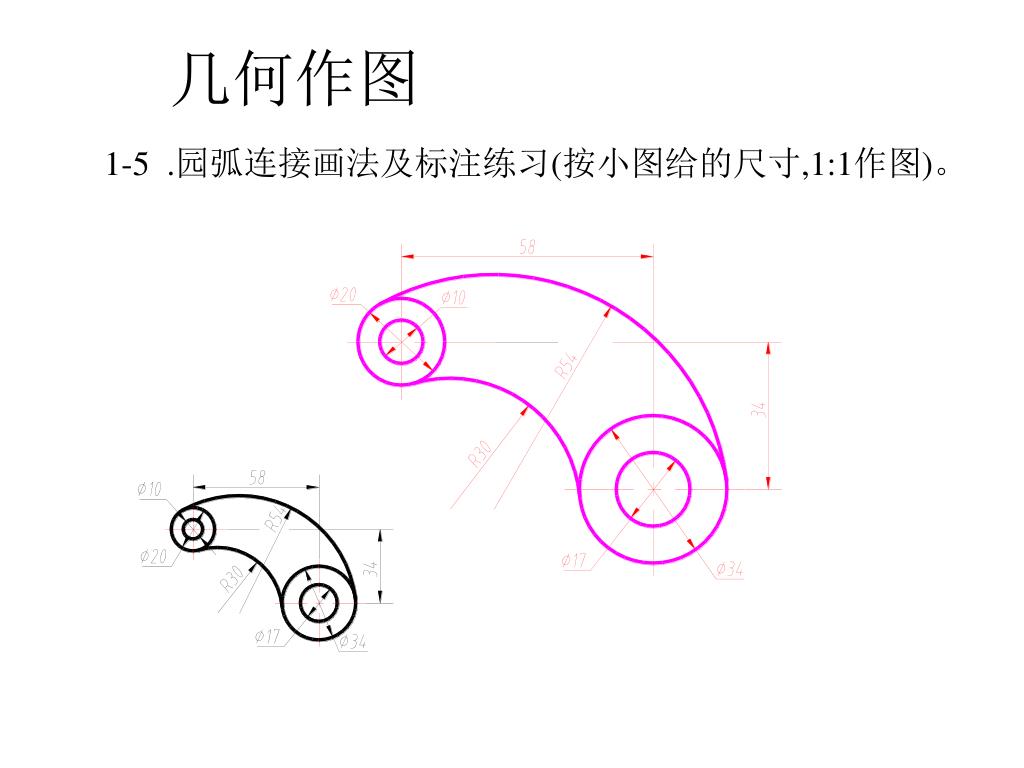

  10. 几何作图 1-5 .园弧连接画法及标注练习(按小图给的尺寸,1:1作图)。

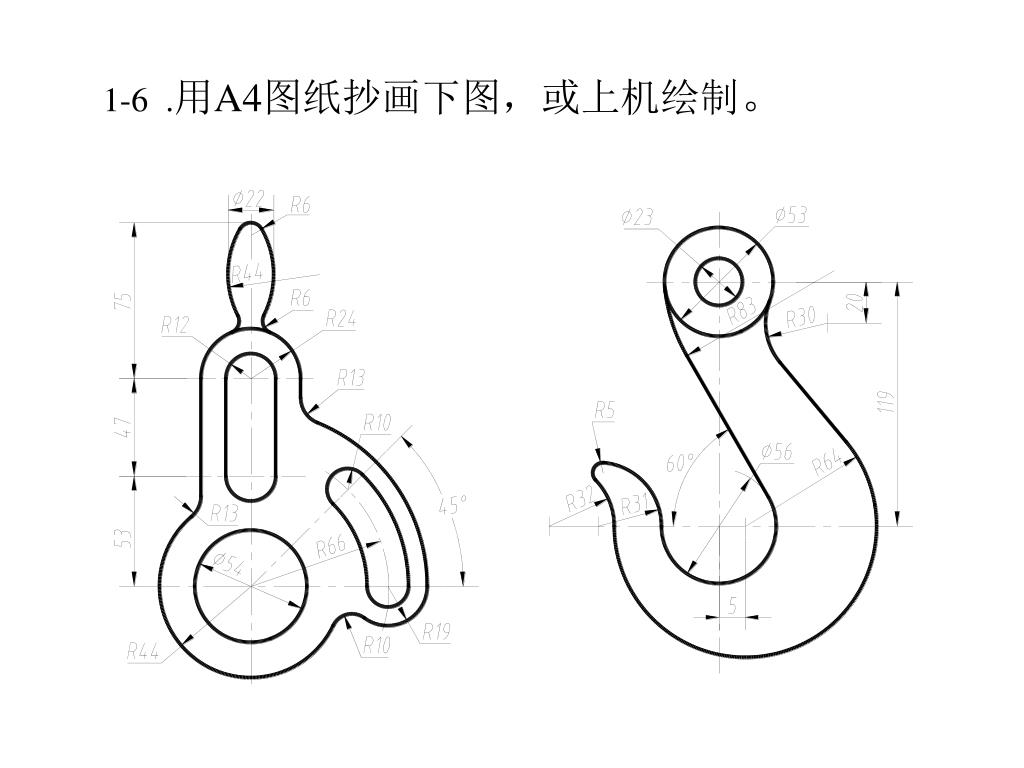

  11. 1-6 .用A4图纸抄画下图，或上机绘制。

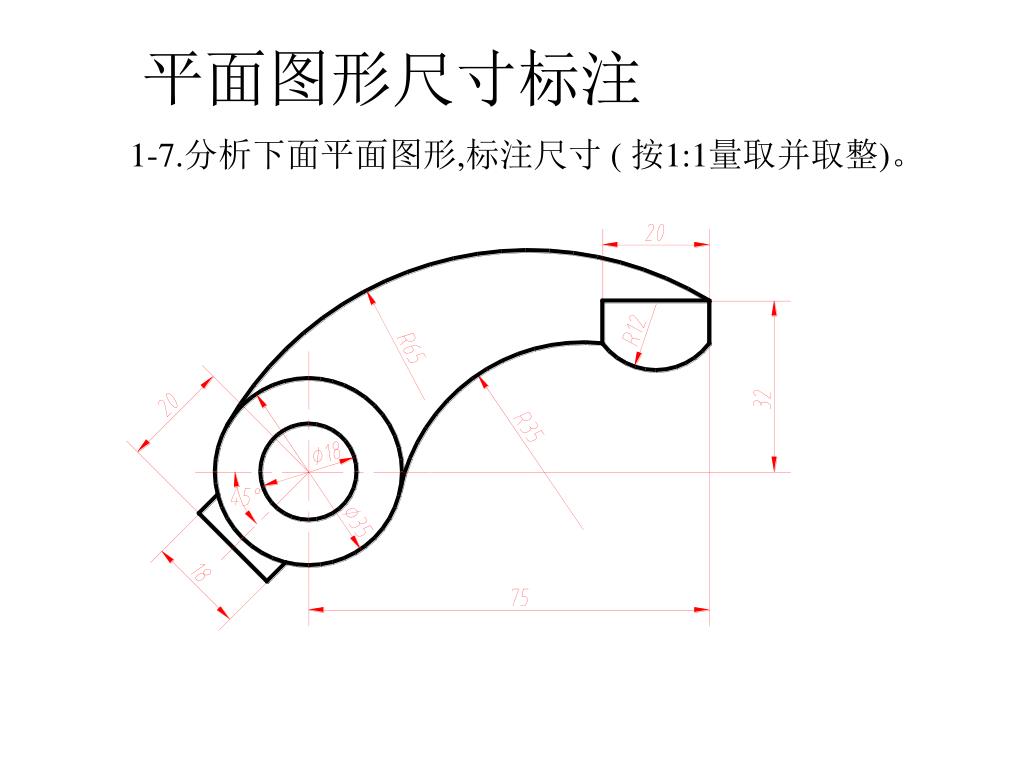

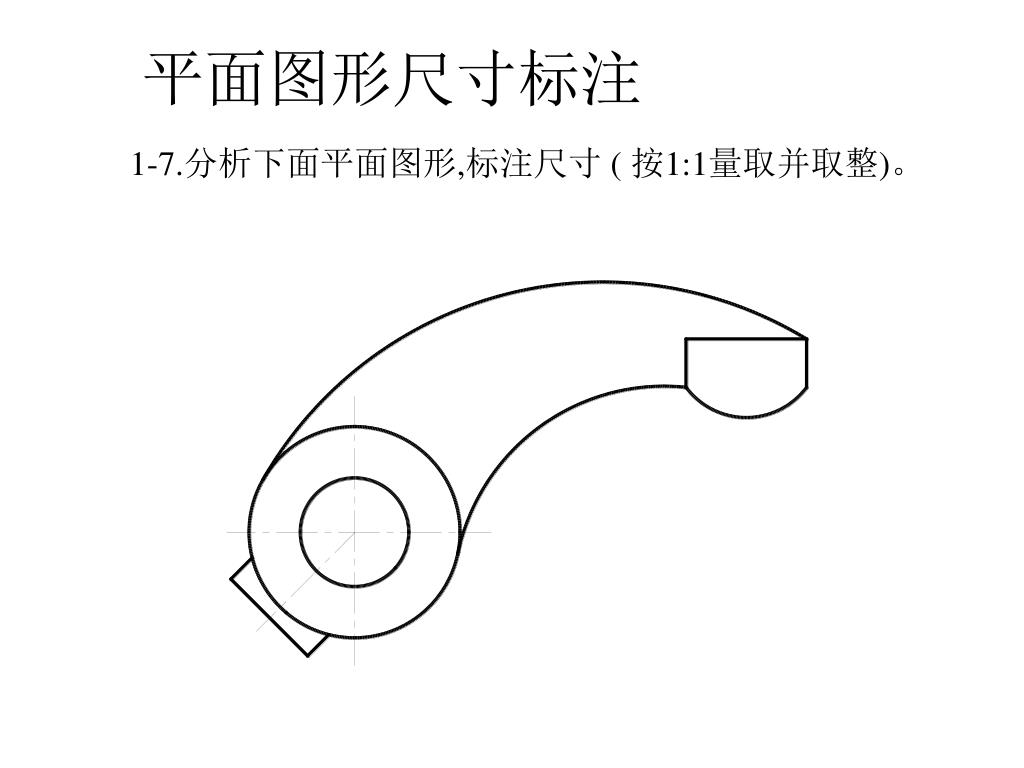

  12. 平面图形尺寸标注 1-7.分析下面平面图形,标注尺寸 ( 按1:1量取并取整)。

  13. 平面图形尺寸标注 1-7.分析下面平面图形,标注尺寸 ( 按1:1量取并取整)。

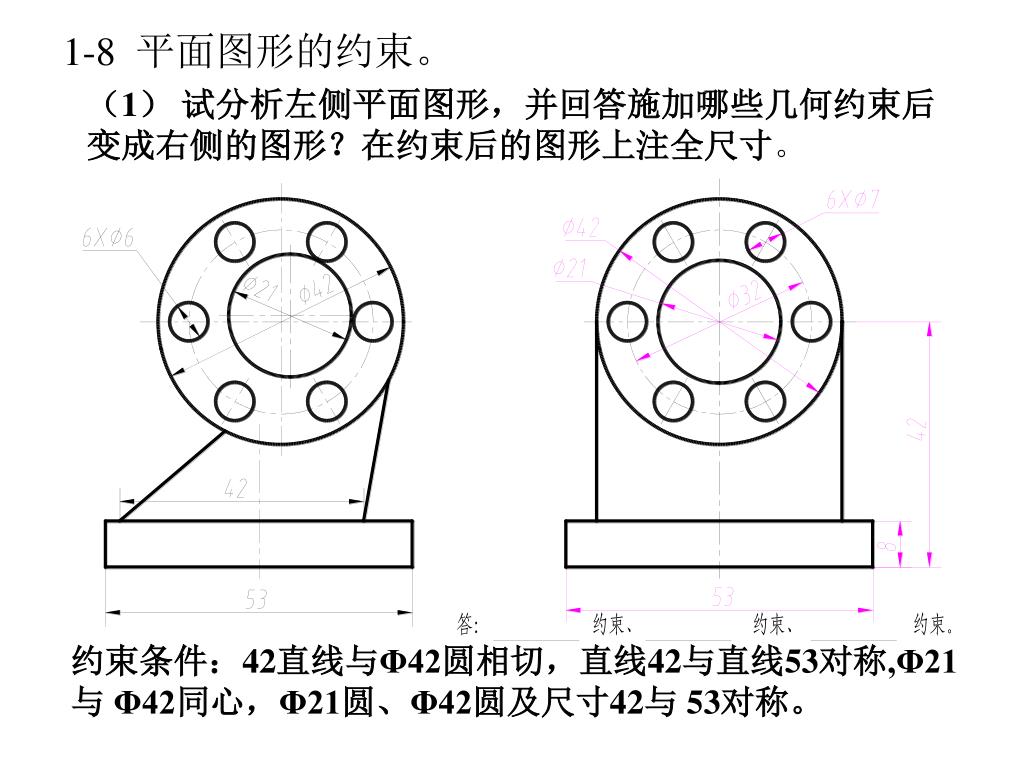

  14. （1） 试分析左侧平面图形，并回答施加哪些几何约束后变成右侧的图形？在约束后的图形上注全尺寸。 1-8 平面图形的约束。

  15. （1） 试分析左侧平面图形，并回答施加哪些几何约束后变成右侧的图形？在约束后的图形上注全尺寸。 1-8 平面图形的约束。 约束条件：42直线与Φ42圆相切，直线42与直线53对称,Φ21与 Φ42同心，Φ21圆、Φ42圆及尺寸42与 53对称。

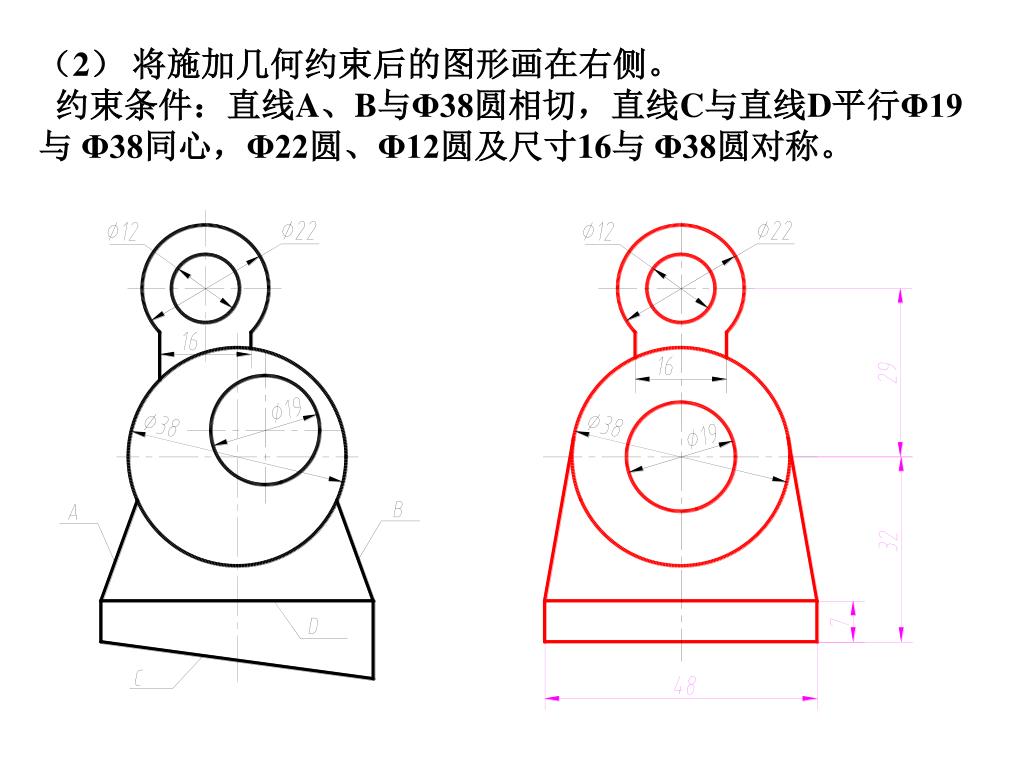

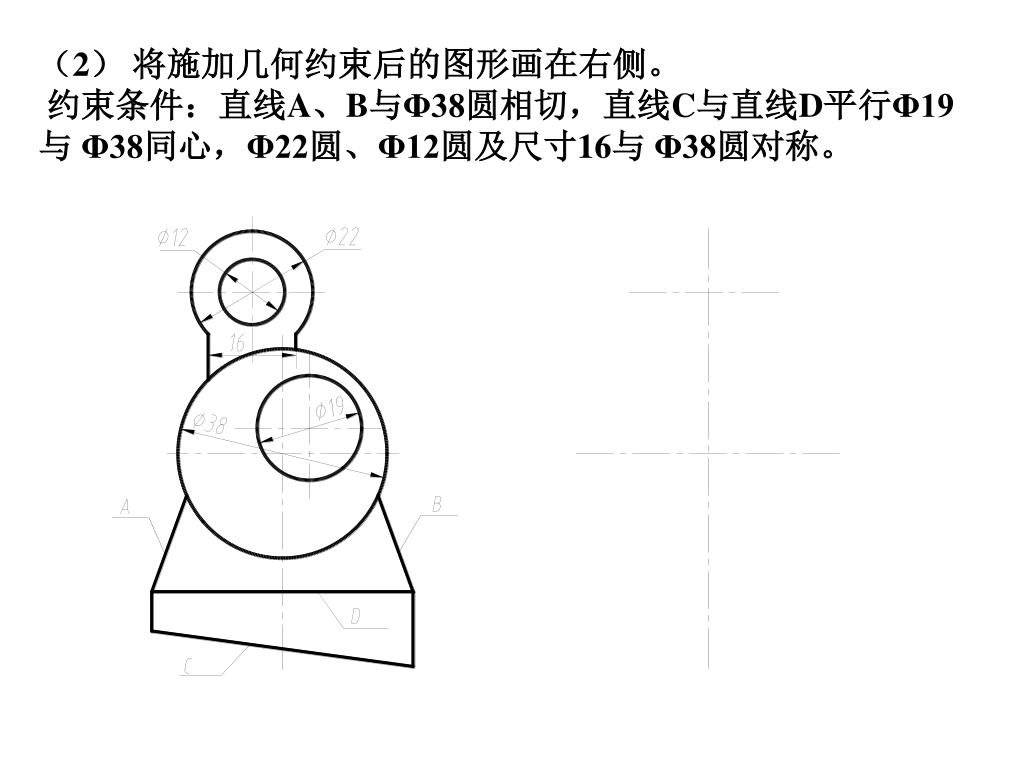

  16. （2） 将施加几何约束后的图形画在右侧。 约束条件：直线A、B与Φ38圆相切，直线C与直线D平行Φ19与 Φ38同心，Φ22圆、Φ12圆及尺寸16与 Φ38圆对称。

  17. （2） 将施加几何约束后的图形画在右侧。 约束条件：直线A、B与Φ38圆相切，直线C与直线D平行Φ19与 Φ38同心，Φ22圆、Φ12圆及尺寸16与 Φ38圆对称。
