Presentation Transcript

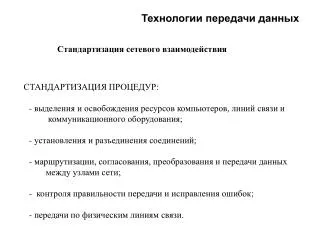

slide1

Технологии передачи данных

Стандартизация сетевого взаимодействия

СТАНДАРТИЗАЦИЯ ПРОЦЕДУР:

- выделения и освобождения ресурсов компьютеров, линий связи и

коммуникационного оборудования;

- установления и разъединения соединений;

- маршрутизации, согласования, преобразования и передачи данных

между узлами сети;

-  контроля правильности передачи и исправления ошибок;

- передачи по физическим линиям связи.

slide2

Принципиальная схемавзаимодействия узлов

Архитектура сети – набор уровней и протоколов.

Стек коммуникационных протоколов – иерархический

набор протоколов сети.

виртуальное общение

физическое общение

slide4

Эталонная модель взаимодействия открытых систем

(OSI, Open System Interconnection).

Международная организация по стандартизации

(ISO, International Organisation for Standardization)

slide5

Формат сообщений OSI (PDU, протокольные блоки данных)

slide8

Физический уровень

Передача битов по физическим каналам связи Стандартизация параметров физической среды

Канальный уровень

Проверка доступности среды передачи

Обнаружение и коррекция ошибок

Сетевой уровень

Доставка данных между сетями

Адресация и маршрутизация данных

Коммутация: каналов, сообщений, пакетов

Транспортный уровень

Сегментирование данных

Транспортировка данных от отправителя к получателю

Установление между абонентами логического канала

Обеспечение качества передачи данных

slide9

Сеансовый уровень

Организация и проведение сеансов связи между прикладными процессами

Представительный уровень

Форма представления передаваемой по сети информации

Шифрование и дешифрование данных

Прикладной уровень

Управление терминалами сети и прикладными процессами

slide10

Стек IPX/SPX (Novell для сетей NetWare, Microsoft Windows

Протокол сетевого уровня IPX– адресация, маршрутизация пакетов.

Дейтаграммный (без установления соединений) способ обмена сообщениями

.

Транспортный протокол SPX- обеспечивает установление соединений и

гарантированную доставку пакетов.

Прикладной уровень -протоколы: NCP(файловая служба) и SAP (вспомогательные

службы).

Формат пакета IPX (длины полей в байтах)

CS (CheckSum) — контрольная сумма;

Len (Length) — длина пакета (576 байт);

ТС (Transport Control) — управление транспортировкой (время жизни, 15);

PT (Packet Туре) — тип пакета;

DN (Destination Network), DH (Destination Host), DS (Destination Socket)— адресназначения (номер сети, номер узла (аппаратный), сокет (приложение));

SN (Source Network), SH (Source Host), SS (Source Socket) — адресисточника;

Data - поле данных.

slide11

Стек IPX/SPX

Ограничения протокола:

1. Отсутствует возможность динамической фрагментации на сетевом уровне.

2. Большие накладные расходы на служебную информацию(около 5%).

3. Время жизни пакета ограничено числом 15.

4. Отсутствует поле качества сервиса.

5. Ограничение длины адреса узла в 6 байт.

slide12

Стек TCP/IP

Основные протоколы:

IP (Internet Protocol).

Продвижение IP-пакетов между

подсетями. Дейтаграммный

режим.

TCP (Transmission Control

Protocol — протокол управления

передачей).

Обеспечивает гарантированный

поток данных между узлами.

slide13

Стек TCP/IP

Структура блоков данных

slide15

Структура заголовка IP-пакета (IPv4)

Параметры: безопасность, запомнить маршрут, строгая и

свободная маршрутизация, …

slide16

Требования к протоколу IP-v6

1.Поддержка миллиардов хостов.

2.Уменьшение размера таблиц маршрутизации.

3.Упрощение протокола для ускорения обработки пакетов маршрутизаторами.

4.Лучшее обеспечение безопасности (аутентификации и конфиденциальности).

5.Уделение большего внимания типу сервиса, в частности, при передаче данных реального времени.

6.Возможность изменения положения хоста без необходимости изменять свой адрес.

7.Возможность дальнейшего развития протокола в будущем.

8.Возможность сосуществования старого и нового протоколов в течение нескольких лет.

slide17

Преимущества протокола IP-v6

1. Длина поля адреса 16 байт - обеспечивается практически неограниченный

запас Интернет-адресов.

2. Простой заголовок пакета (7 полей вместо 13 у протокола IPv4).

Маршрутизаторы могут быстрее обрабатывать пакеты, что повышает

производительность.

3. Лучшая поддержка необязательных параметров – ускорение обработки пакетов.

4. Повышение безопасности данных (аутентификация и конфиденциальность).

5. Больше внимания уделено типу предоставляемых услуг.

Полный переход с IPv4на IPv6 по прогнозам займет около 10 лет.
