交互式电子白板技能培训

1. 交互式电子白板技能培训 王晓宇陕西省电化教育馆 培训部

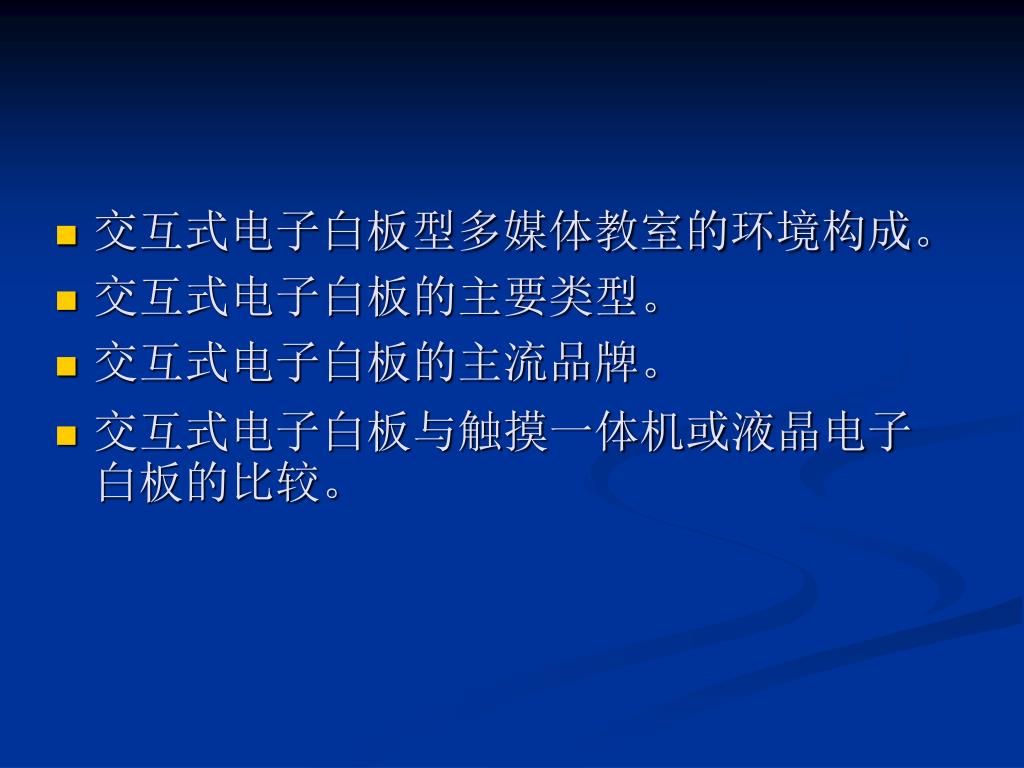

2. 交互式电子白板型多媒体教室的环境构成。 交互式电子白板的主要类型。 交互式电子白板的主流品牌。 交互式电子白板与触摸一体机或液晶电子白板的比较。

3. 一、交互式电子白板型多媒体教室的环境构成。一、交互式电子白板型多媒体教室的环境构成。 1.多媒体教室的类型： • 电视机型 • 投影仪型 • 交互式电子白板型

4. 一、交互式电子白板型多媒体教室的环境构成。一、交互式电子白板型多媒体教室的环境构成。 2.交互式电子白板型多媒体教室的基本配置：

5. 一、交互式电子白板型多媒体教室的环境构成。一、交互式电子白板型多媒体教室的环境构成。 3.交互式电子白板型多媒体教室的扩展配置 ：◇中控系统 ◇扩音器 ◇视频展示台◇互动反馈系统 ◇液晶书写屏 ◇组合式黑板 ◇多网合一 ◇录课软件 等 。

6. 一、交互式电子白板型多媒体教室的环境构成。一、交互式电子白板型多媒体教室的环境构成。 3.交互式电子白板型多媒体教室的扩展配置 ： ◇中控系统

7. 一、交互式电子白板型多媒体教室的环境构成。一、交互式电子白板型多媒体教室的环境构成。 3.交互式电子白板型多媒体教室的扩展配置 ： ◇扩音器

8. 一、交互式电子白板型多媒体教室的环境构成。一、交互式电子白板型多媒体教室的环境构成。 3.交互式电子白板型多媒体教室的扩展配置 ： ◇视频展示台

9. 一、交互式电子白板型多媒体教室的环境构成。一、交互式电子白板型多媒体教室的环境构成。 3.交互式电子白板型多媒体教室的扩展配置 ： ◆高拍仪

10. 一、交互式电子白板型多媒体教室的环境构成。一、交互式电子白板型多媒体教室的环境构成。 3.交互式电子白板型多媒体教室的扩展配置 ： ◇互动反馈系统

11. 一、交互式电子白板型多媒体教室的环境构成。一、交互式电子白板型多媒体教室的环境构成。 3.交互式电子白板型多媒体教室的扩展配置 ： ◇液晶书写屏

12. 一、交互式电子白板型多媒体教室的环境构成。一、交互式电子白板型多媒体教室的环境构成。 3.交互式电子白板型多媒体教室的扩展配置 ： ◇组合式黑板

13. 一、交互式电子白板型多媒体教室的环境构成。一、交互式电子白板型多媒体教室的环境构成。 3.交互式电子白板型多媒体教室的扩展配置 ： ◇多网合一 ◇录课软件

14. 一、交互式电子白板型多媒体教室的环境构成。 方案一

15. 一、交互式电子白板型多媒体教室的环境构成。 方案二

16. 一、交互式电子白板型多媒体教室的环境构成。 方案二

17. 一、交互式电子白板型多媒体教室的环境构成。 方案三

18. 一、交互式电子白板型多媒体教室的环境构成。方案三一、交互式电子白板型多媒体教室的环境构成。方案三

19. 二、交互式电子白板的主要类型。 1.按照交互式电子白板的工作原理来分可以归纳为六类： • 电磁技术交互式电子白板 • 红外技术交互式电子白板 • 压感（电阻）技术交互式电子白板 • 光学影像（ CCD 、DViT ）技术交互式电子白板 • 超声波技术交互式电子白板 • 电容技术交互式电子白板

20. 二、交互式电子白板的主要类型。 • 电磁技术交互式电子白板工作原理：电子白板板体内置电磁波接收线圈，电子白板专用的电磁笔点击板面时发射电磁波，该电磁波被X，Y方向的感应层（线圈）接收到，离笔最近的线圈组感应到的电动势越高，根据水平方向和垂直方向感应到的电动势，通过计算可以获得电磁笔所在的X、Y坐标位置。

21. 二、交互式电子白板的主要类型。 • 红外技术交互式电子白板工作原理：电子白板四周边框设置红外线发射、接收对管，通过红外线在白板表面形成一个扫描平面网。当不透明物体接触板面时，该点水平和垂直方向的红外信号被遮挡，通过计算可以获得该点所在的X、Y坐标位置。

22. 二、交互式电子白板的主要类型。 • 压感（电阻）技术交互式电子白板工作原理：电子白板基本结构是由多层膜组成，包括水平线电阻膜、绝缘网格、导电膜、绝缘网格、垂直电阻膜等，组合膜与使用区域大小相同。在电阻膜上加一个固定的电压，在没有外力作用下，导电膜不接触电阻膜，没有电压被测得，不会有定位的信息反应。当用硬物压在电阻膜的某一点时，电流通过导电膜被测试电路读取，这个电压与触摸点的位置有关，根据从水平和垂直方向读取的电压，可以换算为触摸点的X、Y方向位置。

23. 二、交互式电子白板的主要类型。 • 光学影像（CCD、DViT）技术交互式电子白板工作原理：在白板角上布置光学感应器，即CCD摄像头，通过采集白板表面被光线遮挡所产生的阴影图像，通过三角定位的方法，确定X，Y坐标。

24. 二、交互式电子白板的主要类型。 • CCD技术交互式电子白板工作原理：在电子白板的一边设置固定距离的CCD探测器和红外发射器，对准显示区域。在显示区域的另外三边设置可以反射光线的反射膜，当有不透明物体接触板面时，光线被遮挡，CCD探测器可以检测到对应暗区，由此计算出坐标位置。

25. 二、交互式电子白板的主要类型。 • DViT技术交互式电子白板工作原理：位于产品角落上的四个数字摄像头可以跟踪任何与显示表面交互的目标的位置，并将其角度和接触信息返回给主控制器。主控制器利用三角定标法算出物体的坐标并将其传给电脑。通过电脑软件再进行相应的处理，以产生笔画或鼠标的动作。

26. 二、交互式电子白板的主要类型。 • 超声波技术交互式电子白板工作原理：在屏幕一侧放置两个按固定距离分布的超声接收装置，用于定位的笔是一个超声波发射器，当笔移动在屏幕的表面时，所发射的超声波沿屏幕表面被接收器检测到，由收到超声波的时间可以换算出笔与两个接收器的距离，采用三点定位的原理，即根据三角形已知三个边长可以确定笔所在的顶点原理，计算出书写笔的坐标。

27. 二、交互式电子白板的主要类型。 • 电容技术交互式电子白板工作原理：人是假想的接地物（零电势体），给工作面通上一个很低的电压，当用户触摸屏幕时，手指头吸收走一个很小的电流，这个电流分别从柔性电子白板4个角或4条边上的电极中流出，并且理论上流经这4个电极的电流与手指到四角的距离成比例，控制器通过对这4个电流比例的精密计算，得出触摸点的位置。

28. 二、交互式电子白板的主要类型。 六类交互式电子白板优、劣势比较

29. 二、交互式电子白板的主要类型。 • 电磁和超声波技术不支持触摸操作； • 压感技术支持单点触摸操作； • 红外、光学影像和电容技术支持多点触控。

30. 二、交互式电子白板的主要类型。 • 压感、电磁、红外、超声波技术进入市场的时间已经超过10年，均已经进入技术成熟、稳定期。 • 光学影像（CCD、DviT）、电容技术是最近3年出现在市场上的电子白板技术类型 。 • 教育行业对电磁和压感产品情有独钟。

31. 二、交互式电子白板的主要类型。 2.按照投影机的安装位置来分可以归纳为两类： • 正投式电子白板 • 背投式电子白板

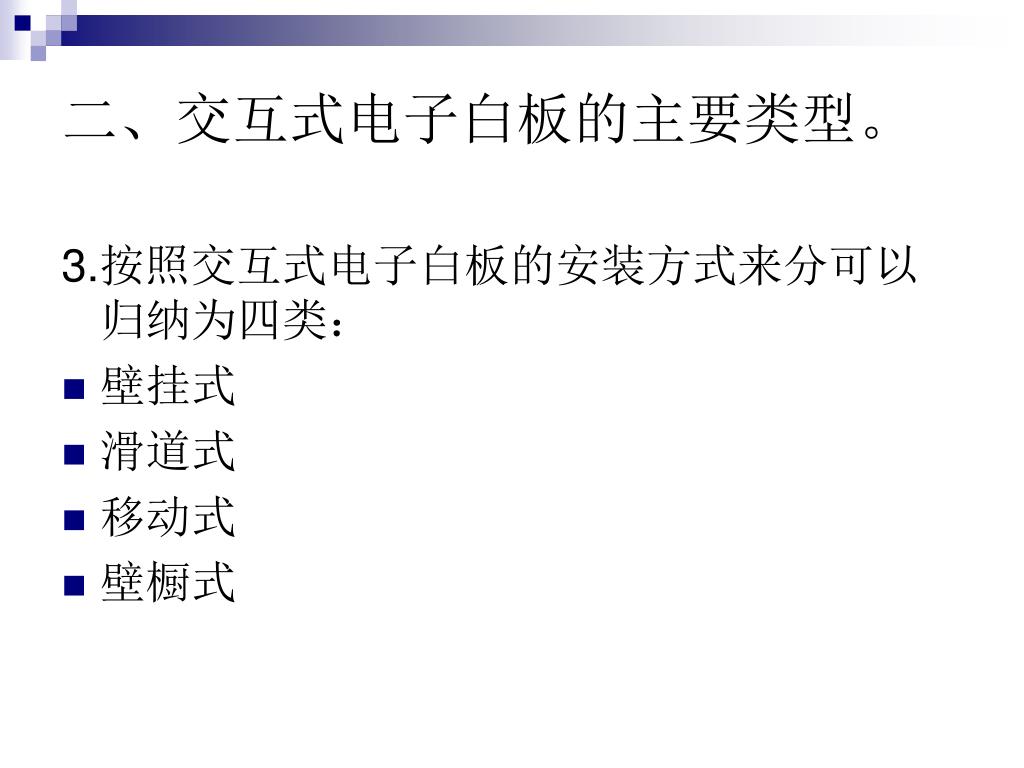

32. 二、交互式电子白板的主要类型。 3.按照交互式电子白板的安装方式来分可以归纳为四类： • 壁挂式 • 滑道式 • 移动式 • 壁橱式

33. 三、交互式电子白板的主流品牌。 我国的三大咨询机构： • 北京奥维营销咨询有限责任公司（简称“奥维咨询”，英文缩写为“AVC”） • 中国市场调查研究中心（简称CMRC） • 中机院机电市场研究所

34. 三、交互式电子白板的主流品牌。 • 2012年中国交互式电子白板行业前五品牌市场占比 （数据来源:奥维咨询（AVC）发布的《2012年电子白板市场年报》）

35. 三、交互式电子白板的主流品牌。 • 2012年中国电子白板行业各品牌销量占有率 （数据来源:中国市场调查研究中心发布的《2012年度中国电子白板市场发展分析报告》 ）

36. 三、交互式电子白板的主流品牌。 • 2012年中国电子白板行业主要品牌销量及市场份额 （数据来源:中机院机电市场研究所发布的《2012年度中国交互式电子白板市场调查研究报告》）

37. 三、交互式电子白板的主流品牌。我国市场上交互式电子白板的主流品牌及生产企业三、交互式电子白板的主流品牌。我国市场上交互式电子白板的主流品牌及生产企业

38. 三、交互式电子白板的主流品牌。我国交互式电子白板主流品牌企业拥有的技术类型三、交互式电子白板的主流品牌。我国交互式电子白板主流品牌企业拥有的技术类型

39. 三、交互式电子白板的主流品牌。 2012年，各电子白板厂商在电子白板解决方案的设备组合外延方面，做出的配合： • 短焦投影机 • Voting System表决系统 • 视频展示台/高拍仪 • 无线手写板/投票器

40. 四、交互式电子白板与触摸一体机或液晶电子白板的比较。四、交互式电子白板与触摸一体机或液晶电子白板的比较。 奥维咨询(AVC) 将中国大陆地区的电子白板分为两大类： • 投影式电子白板，即交互式电子白板，采用投影仪+PC+电子白板技术 。 • 平板式电子白板，即触摸一体机或液晶电子白板 ，采用平板显示技术(PDP/LCD/LED显示屏) +触摸屏+PC

41. 四、交互式电子白板与触摸一体机或液晶电子白板的比较。四、交互式电子白板与触摸一体机或液晶电子白板的比较。

42. 四、交互式电子白板与触摸一体机或液晶电子白板的比较。四、交互式电子白板与触摸一体机或液晶电子白板的比较。 • 从显示效果来比对 • 从分辨率来比对 • 从使用寿命来比对 • 从价格来比对 • 从应用环境来比对

43. 四、交互式电子白板与触摸一体机或液晶电子白板的比较。四、交互式电子白板与触摸一体机或液晶电子白板的比较。 2012年，我国市场上两类电子白板的主流尺寸段： • 投影式电子白板主要集中在80-83吋 、84-89吋两个尺寸段，两尺寸段占比高达87%。 • 平板式电子白板主流尺寸段为55吋 、65吋 、70吋 ，其中55吋和65吋两尺寸段产品占比高达87.7%。 • 投影式电子白板拥有大尺寸优势，80-92吋利用率高。 • 平板式电子白板无论从显示效果还是消耗成本，均具有优势，随着平板式电子白板实现经济性供应,80吋以下投影式电子白板基本被平板式电子白板替代。

44. 四、交互式电子白板与触摸一体机或液晶电子白板的比较。四、交互式电子白板与触摸一体机或液晶电子白板的比较。 • 2012年中国平板式电子白板行业前五品牌市场占比 （数据来源:奥维咨询（AVC）发布的《2012年电子白板市场年报》）

45. 四、交互式电子白板与触摸一体机或液晶电子白板的比较。我国市场上平板式电子白板的主流品牌及生产企业四、交互式电子白板与触摸一体机或液晶电子白板的比较。我国市场上平板式电子白板的主流品牌及生产企业

46. 四、交互式电子白板与触摸一体机或液晶电子白板的比较。我国平板式电子白板主流品牌企业拥有的触摸技术类型四、交互式电子白板与触摸一体机或液晶电子白板的比较。我国平板式电子白板主流品牌企业拥有的触摸技术类型

47. 四、交互式电子白板与触摸一体机或液晶电子白板的比较。四、交互式电子白板与触摸一体机或液晶电子白板的比较。 奥维咨询（AVC）分析 • 从产品成本利润来看，背投式和平板式产品大规模量产后，其成本将会下降，其利润空间仍将大于短焦投影式产品。 • 从厂商竞争阵营分析，平板式产品以品牌厂商运营为主，背投式产品厂商拥有核心技术，对正投影式厂商在品牌运营和技术优势上有一定的威胁。 • 从产品发展趋势看，未来正投影式产品与背投式、平板式产品将形成低、中、高端产品线。

48. 参考资料： 1．中央电教馆组织编写的中央广播电视大学出版社出版的《班班通综合解决方案（二）》。 2．中国市场调查研究中心发布的《2011年度中国电子白板市场发展分析报告》。 3．奥维咨询（AVC）发布的《2012年电子白板市场年报》 4. 中国市场调查研究中心发布的《2012年度中国电子白板市场发展分析报告》 5. 中机院机电市场研究所发布的《2012年度中国交互式电子白板市场调查研究报告》 6. 新浪科技登载的奥维咨询(AVC) 舍静平撰写的《2012年上半年中国电子白板市场剖析》 7. 奥维咨询（AVC） 舍静平《教育市场引发电子白板技术争锋》 8．奥维咨询（AVC） B2B研究中心 《电子白板市场高速发展 2012年呈现全新格局——奥维咨询（AVC）2012电子白板年报摘选》 9. 鸿合科技、天士博、巨龙、福建锐达、华师京城、汇冠、印天、东方中原、艾博德、斯玛特SMART、普罗米修斯Promethean等公司网站及投影时代、百度空间、百度百科、百度文库等有关网站资料。

49. 谢谢

50. 关于交互式电子白板技能培训 你最关注的是哪些方面的培训? • 你所在的教研组在校本培训中的作用。 • 你对本次培训的感受和体会。 • 你对本次培训的意见及建议。
