微細ショットピーニング加工による 金属部品の機械的特性の向上

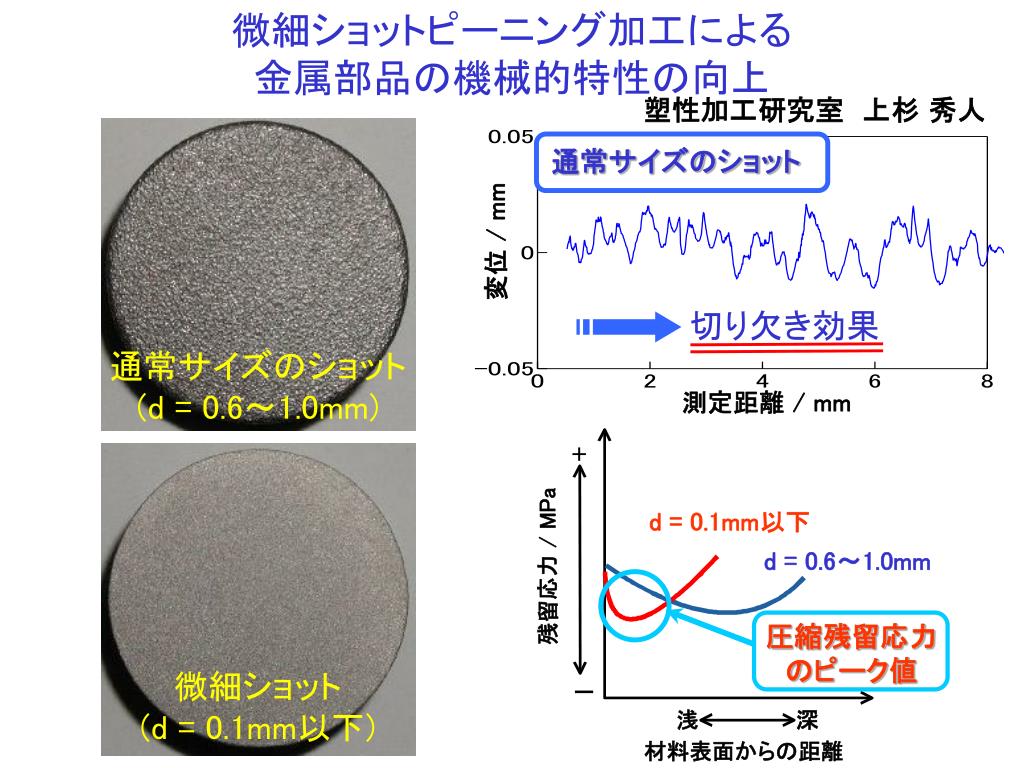

通常サイズのショット. 変位 / mm. 切り欠き効果. 測定距離 / mm. 微細ショット. 圧縮残留応力 のピーク値. d = 0.1mm 以下. d = 0.6 ~ 1.0mm. 変位 / mm. 表面粗さ減少. 測定距離 / mm. 塑性加工研究室 上杉 秀人. 微細ショットピーニング加工による 金属部品の機械的特性の向上. 通常サイズのショット (d = 0.6 ~ 1.0mm). 微細ショット (d = 0.1mm 以下 ). 鋳鋼製. 直径: d = 1.0 , 0.1 mm 比重: 7.5 硬度: 490 HV.

cherie
Download Presentation

微細ショットピーニング加工による 金属部品の機械的特性の向上

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. 通常サイズのショット 変位 / mm 切り欠き効果 測定距離 / mm 微細ショット 圧縮残留応力 のピーク値 d = 0.1mm以下 d = 0.6~1.0mm 変位 / mm 表面粗さ減少 測定距離 / mm 塑性加工研究室 上杉 秀人 微細ショットピーニング加工による金属部品の機械的特性の向上 通常サイズのショット (d = 0.6~1.0mm) 微細ショット (d = 0.1mm以下)

  2. 鋳鋼製 直径:d = 1.0,0.1 mm 比重:7.5 硬度:490 HV 温間ピーニング 塑性変形量大 圧縮残留応力大 1.0mm 1.0mm 1.0mm 微細ショットピーニング 表面近傍のクラック発生を抑制し,疲労寿命の更なる向上 本研究 微細ショット 超硬合金製 アモルファス合金製 直径:d = 0.1 mm 比重:14.0 硬度:1405 HV 直径:d = 0.1 mm 比重:7.5 硬度:925 HV

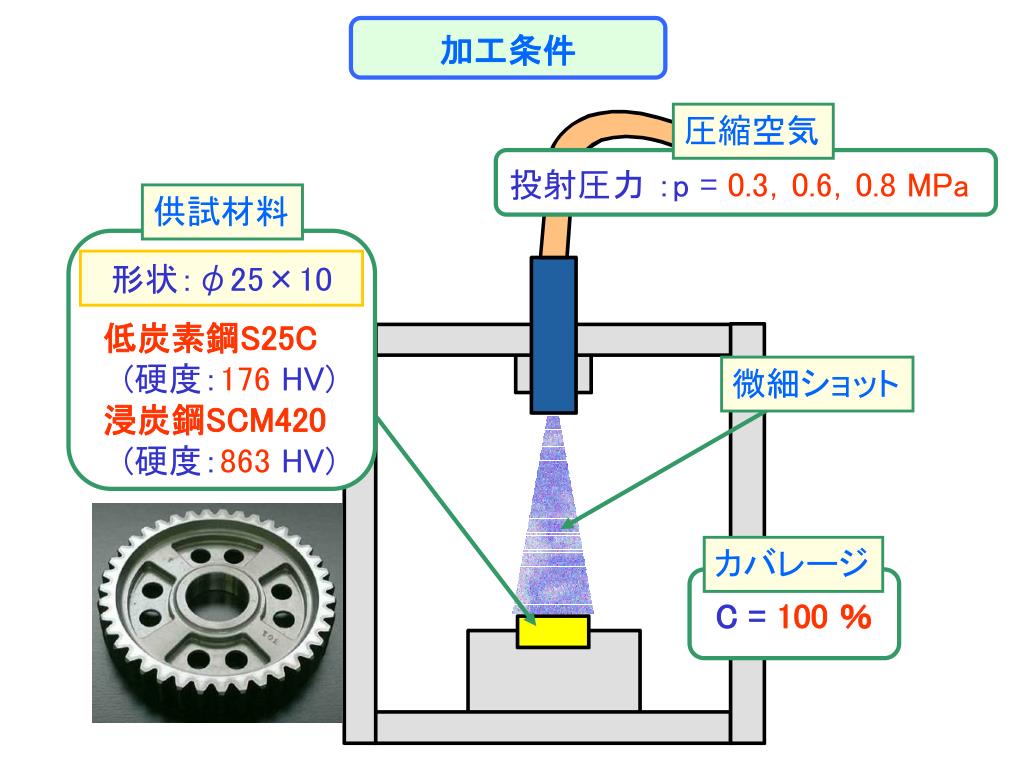

  3. 投射圧力 :p =0.3,0.6,0.8 MPa 形状:φ25×10 低炭素鋼S25C (硬度:176 HV) 浸炭鋼SCM420 (硬度:863 HV) カバレージ C = 100 % 加工条件 圧縮空気 供試材料 微細ショット

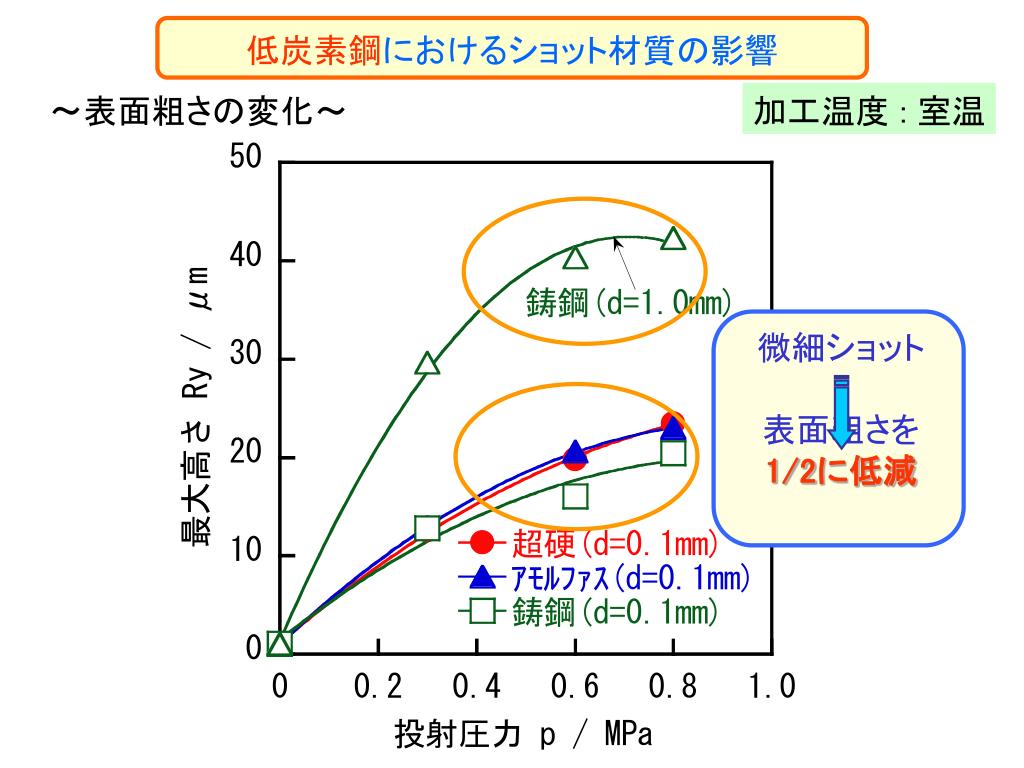

  4. 微細ショット   表面粗さを 1/2に低減 低炭素鋼におけるショット材質の影響 ~表面粗さの変化~ 加工温度 : 室温

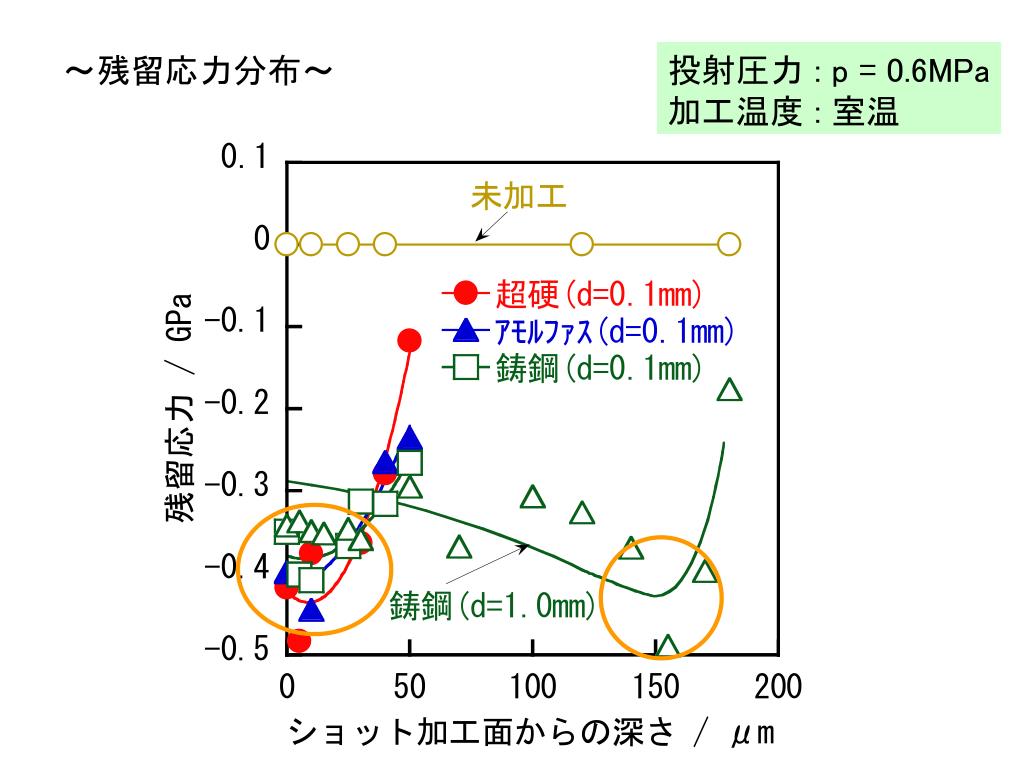

  5. 投射圧力 : p = 0.6MPa 加工温度 : 室温 ~残留応力分布~

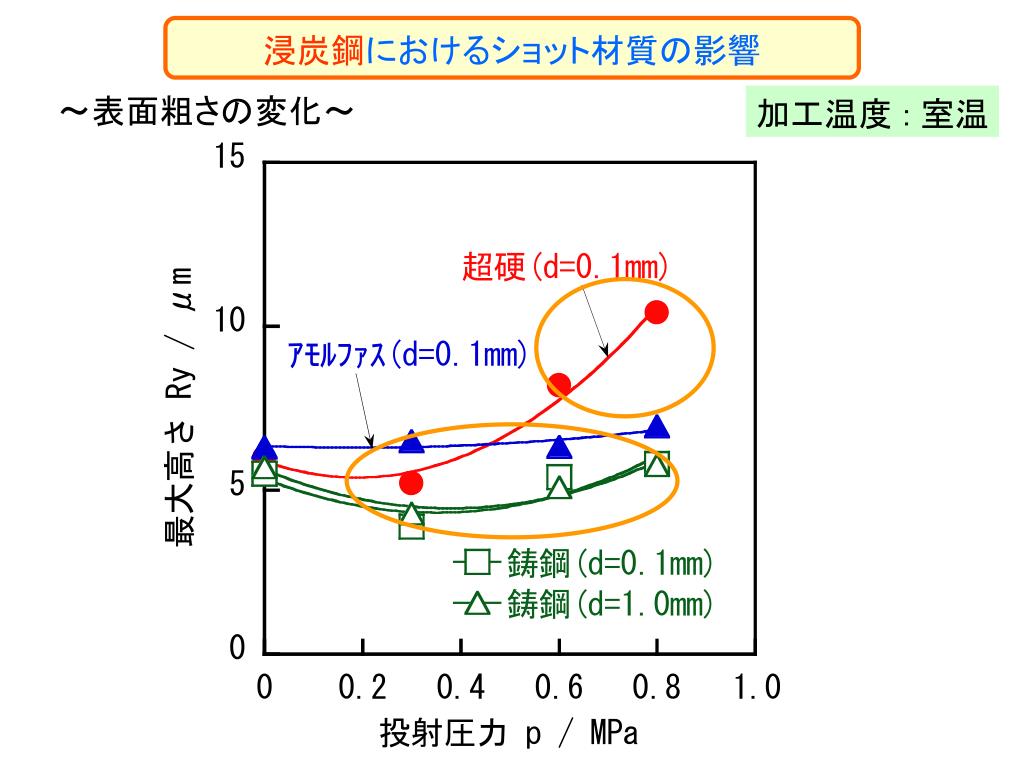

  6. 浸炭鋼におけるショット材質の影響 ~表面粗さの変化~ 加工温度 : 室温

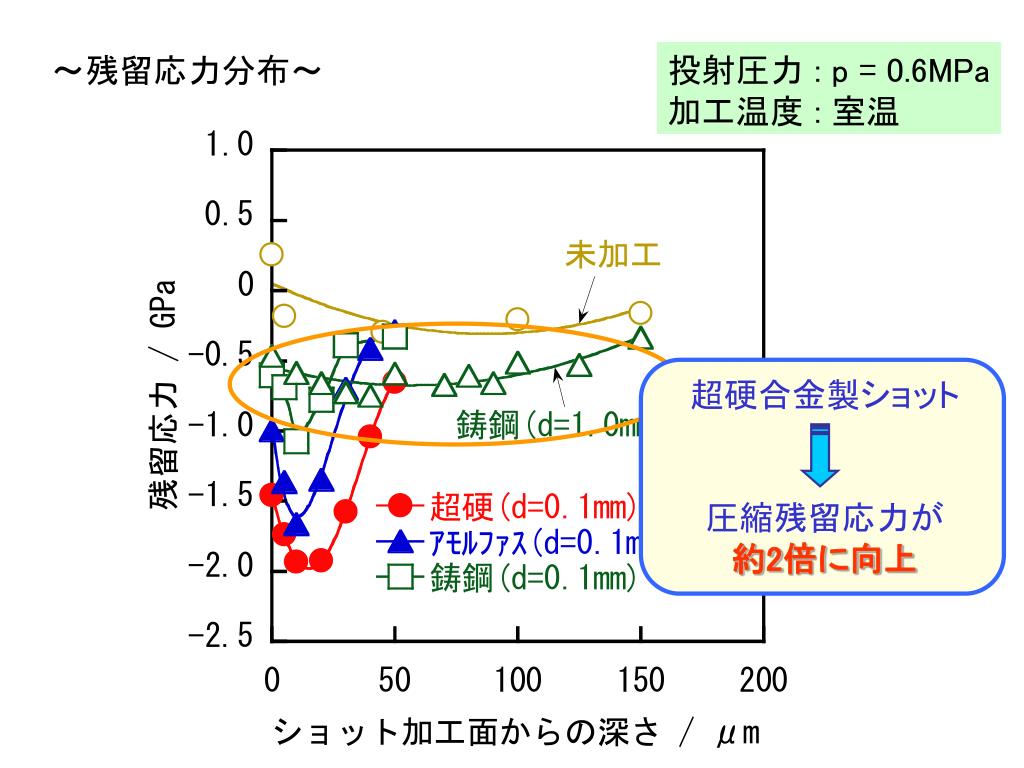

  7. 超硬合金製ショット 圧縮残留応力が 約2倍に向上 投射圧力 : p = 0.6MPa 加工温度 : 室温 ~残留応力分布~

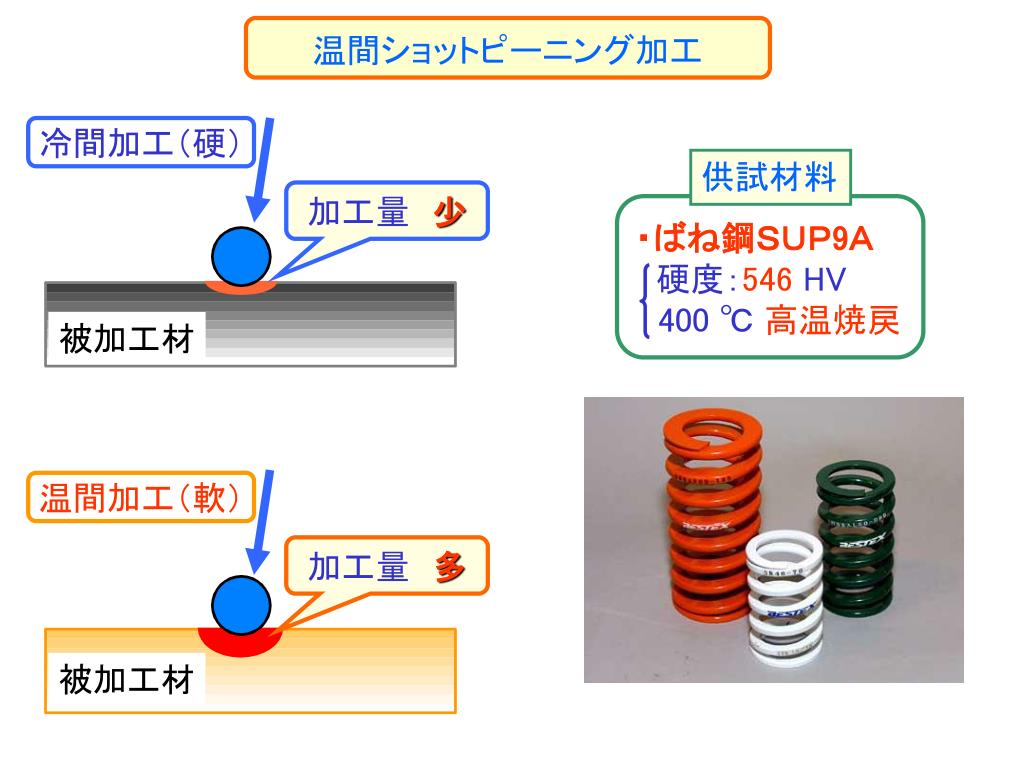

  8. 冷間加工(硬) 加工量少 被加工材 供試材料 ・ばね鋼SUP9A 硬度:546 HV 400 ℃高温焼戻 温間加工(軟) 加工量多 被加工材 温間ショットピーニング加工

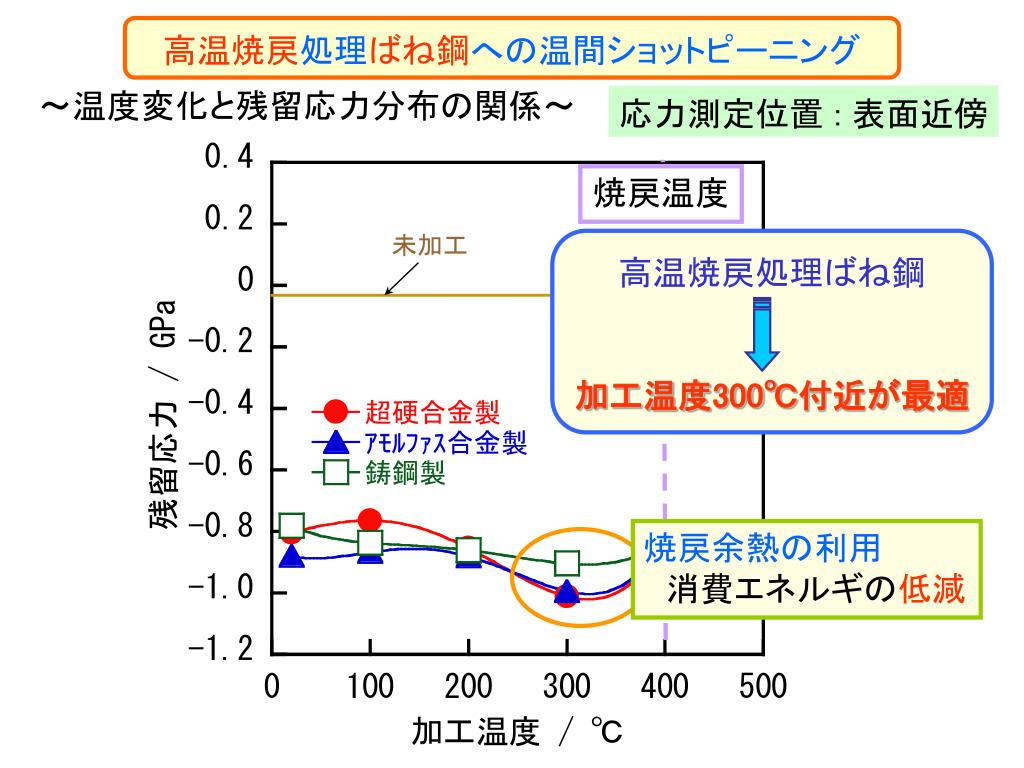

  9. 未加工 高温焼戻処理ばね鋼 加工温度300℃付近が最適 高温焼戻処理ばね鋼への温間ショットピーニング ~温度変化と残留応力分布の関係~ 応力測定位置 : 表面近傍 焼戻温度 焼戻余熱の利用  消費エネルギの低減

  10. 微細ショットピーング 加工硬化による 耐摩耗性の向上が期待 供試材料 ・冷間工具鋼SKD11 (硬度:766 HV) 冷間工具鋼への微細ショットピーニング加工

  11. 投射圧力 : p = 0.6 MPa 加工温度 : 室温 ~硬度分布~

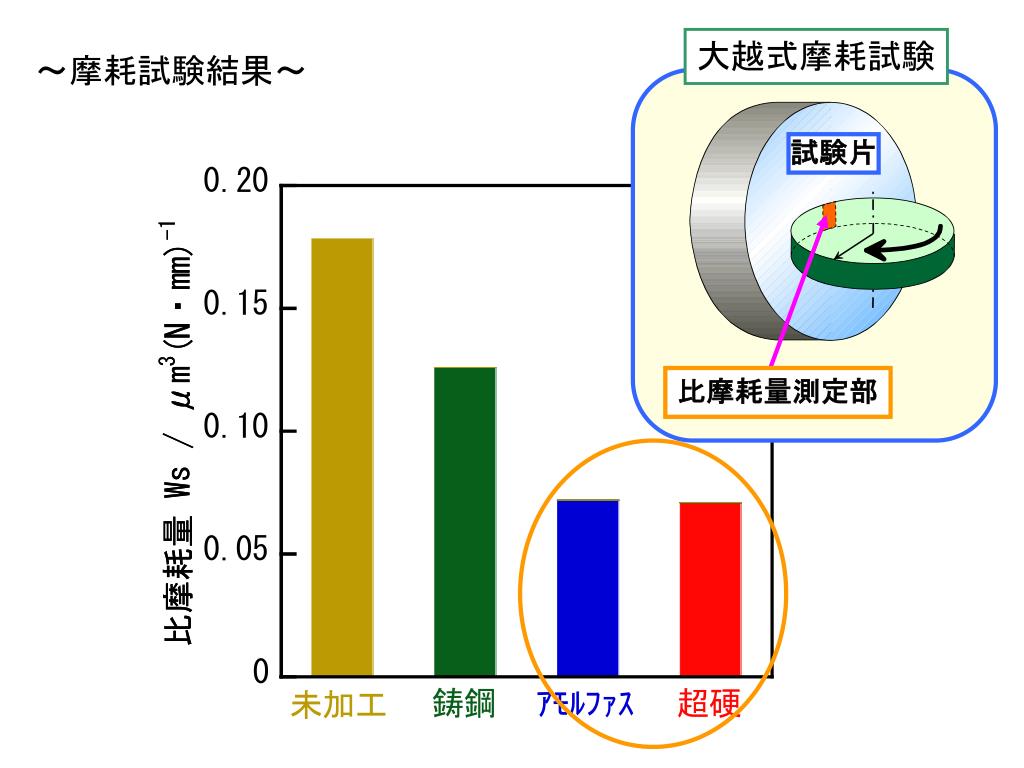

  12. 大越式摩耗試験 試験片 比摩耗量測定部 ~摩耗試験結果~

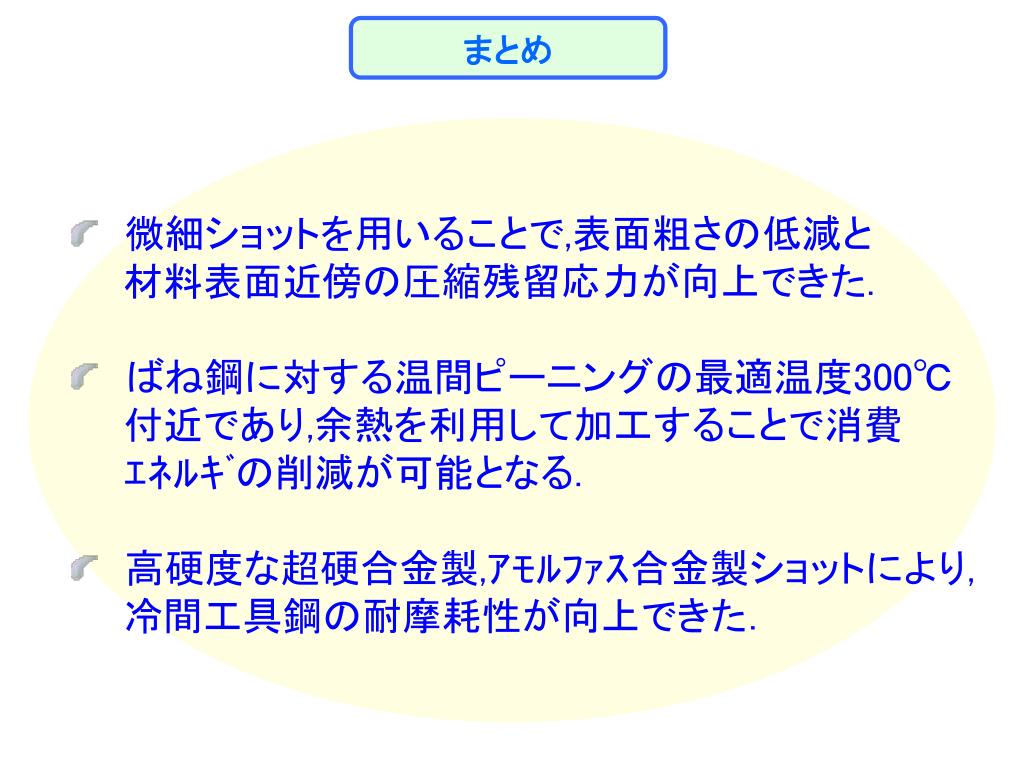

  13. まとめ •  微細ショットを用いることで,表面粗さの低減と •   材料表面近傍の圧縮残留応力が向上できた. •  ばね鋼に対する温間ピーニングの最適温度300℃ •   付近であり,余熱を利用して加工することで消費 •   エネルギの削減が可能となる. •  高硬度な超硬合金製,アモルファス合金製ショットにより, •   冷間工具鋼の耐摩耗性が向上できた.
