珠海格力广场一期 岩土工程详细勘察汇报

1. 珠海格力广场一期岩土工程详细勘察汇报 中国有色金属长沙勘察设计研究院有限公司2011年5月

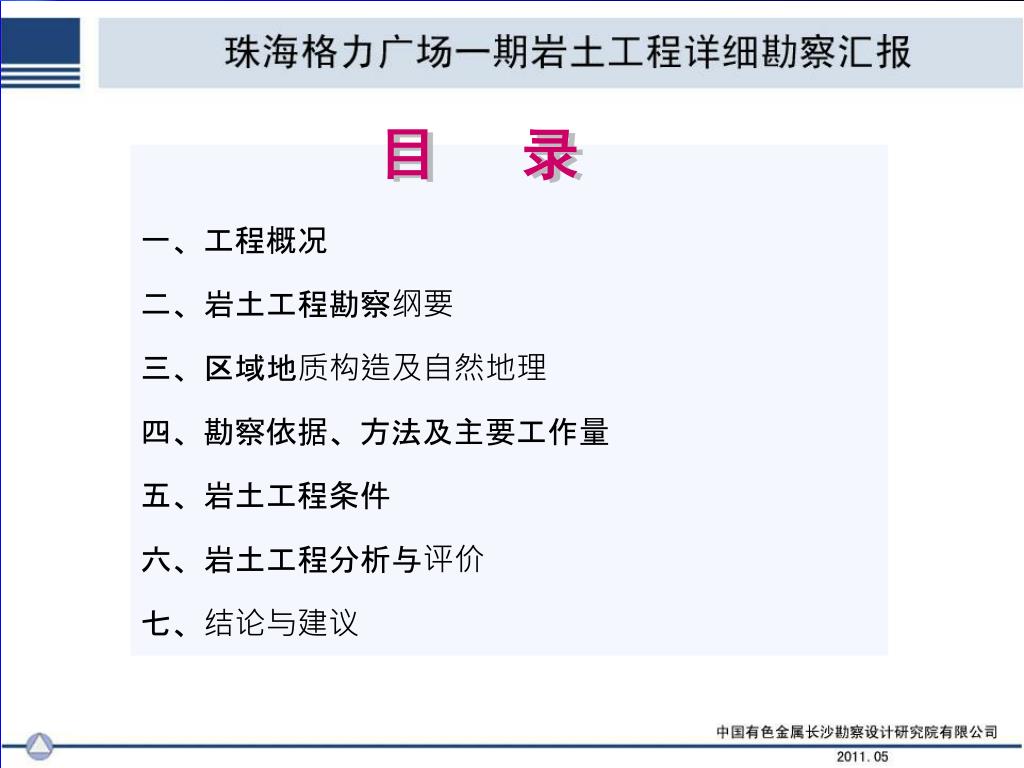

2. 目 录 一、工程概况 二、岩土工程勘察纲要 三、区域地质构造及自然地理 四、勘察依据、方法及主要工作量 五、岩土工程条件 六、岩土工程分析与评价 七、结论与建议

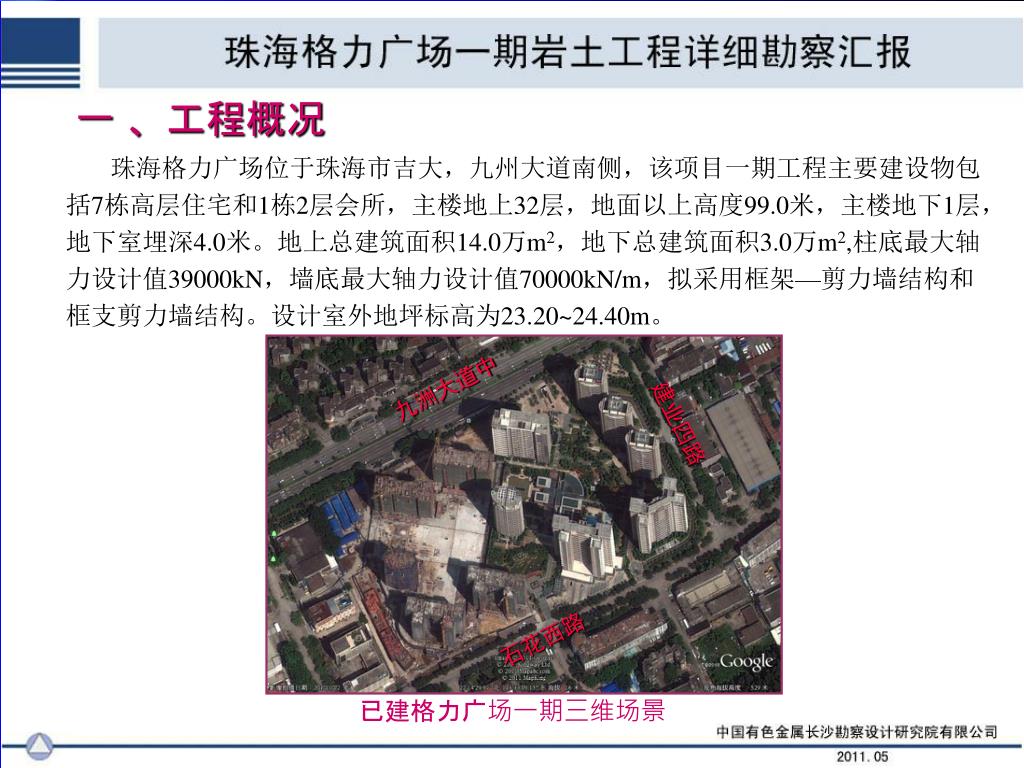

3. 一 、工程概况 珠海格力广场位于珠海市吉大，九州大道南侧，该项目一期工程主要建设物包括7栋高层住宅和1栋2层会所，主楼地上32层，地面以上高度99.0米，主楼地下1层，地下室埋深4.0米。地上总建筑面积14.0万m2，地下总建筑面积3.0万m2,柱底最大轴力设计值39000kN，墙底最大轴力设计值70000kN/m，拟采用框架—剪力墙结构和框支剪力墙结构。设计室外地坪标高为23.20~24.40m。 九洲大道中 建业四路 石花西路 已建格力广场一期三维场景

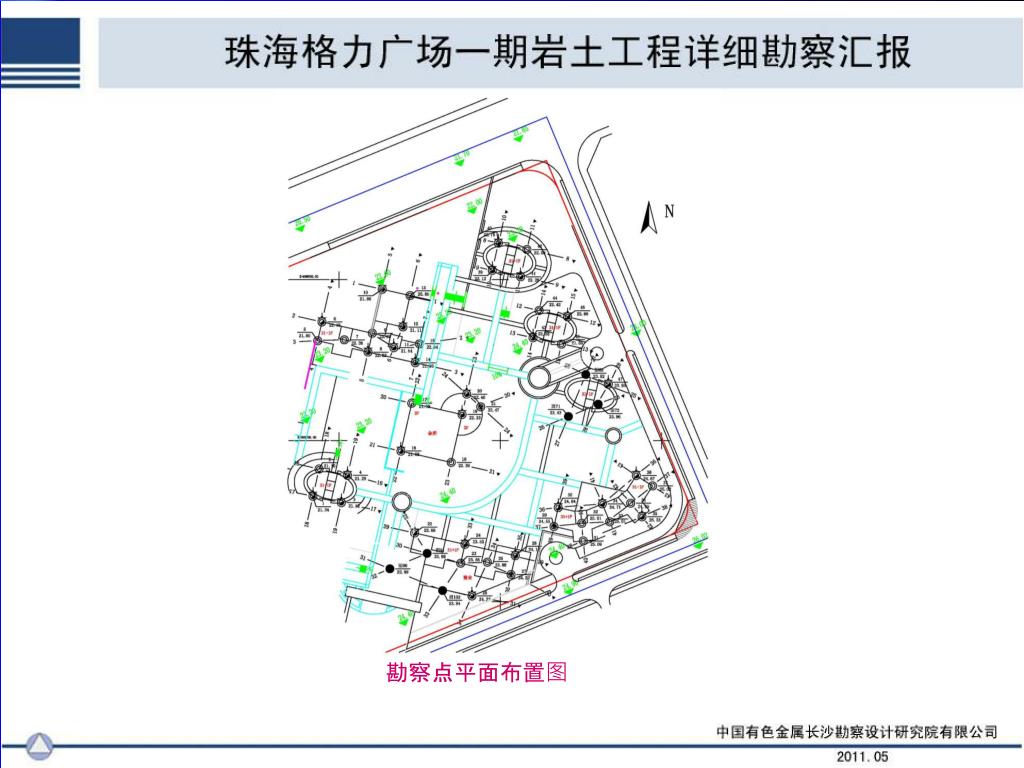

4. 勘察点平面布置图

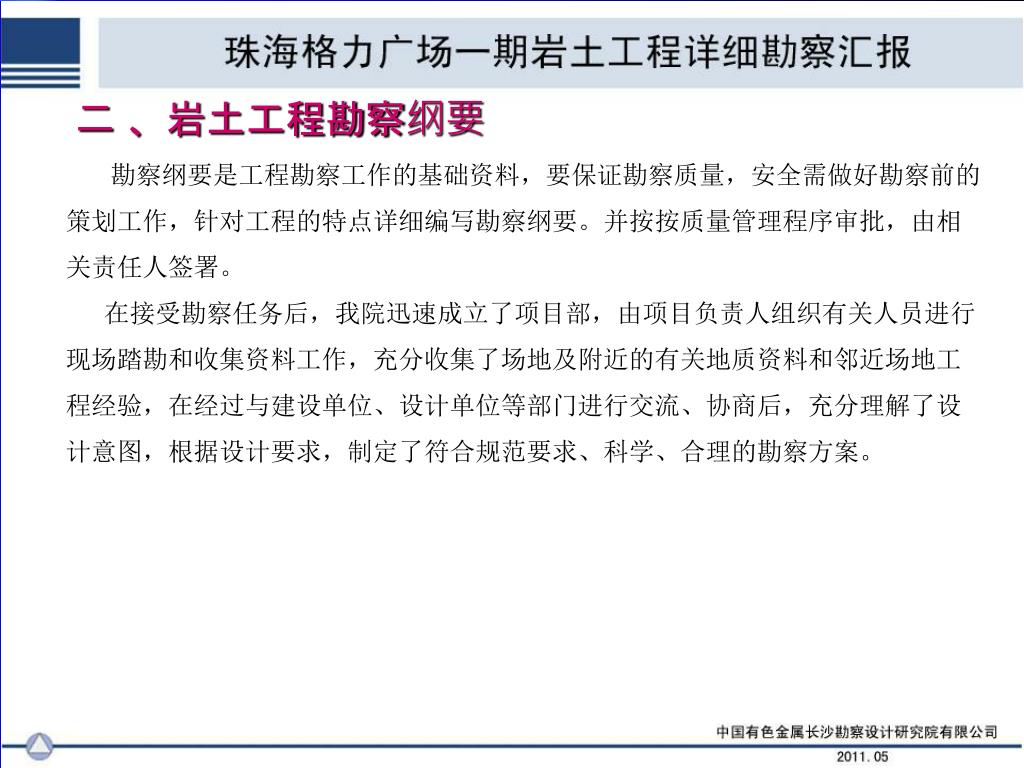

5. 二 、岩土工程勘察纲要 勘察纲要是工程勘察工作的基础资料，要保证勘察质量，安全需做好勘察前的策划工作，针对工程的特点详细编写勘察纲要。并按按质量管理程序审批，由相关责任人签署。 在接受勘察任务后，我院迅速成立了项目部，由项目负责人组织有关人员进行现场踏勘和收集资料工作，充分收集了场地及附近的有关地质资料和邻近场地工程经验，在经过与建设单位、设计单位等部门进行交流、协商后，充分理解了设计意图，根据设计要求，制定了符合规范要求、科学、合理的勘察方案。

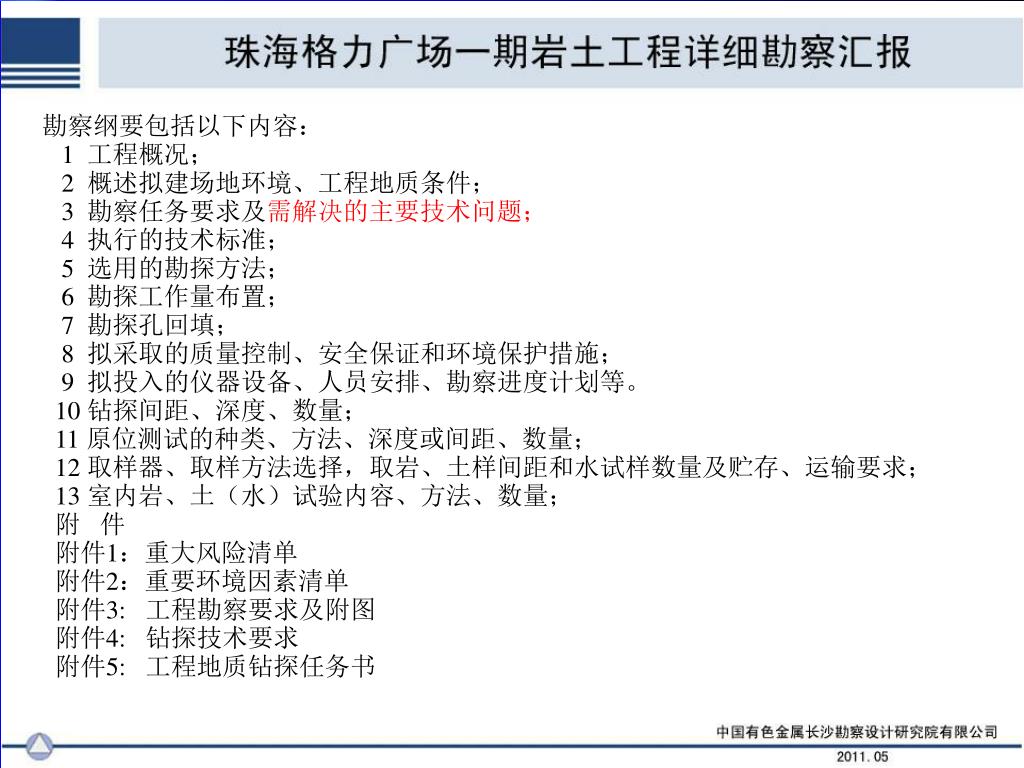

6. 勘察纲要包括以下内容： 1 工程概况； 2 概述拟建场地环境、工程地质条件； 3 勘察任务要求及需解决的主要技术问题； 4 执行的技术标准； 5 选用的勘探方法； 6 勘探工作量布置； 7 勘探孔回填； 8 拟采取的质量控制、安全保证和环境保护措施； 9 拟投入的仪器设备、人员安排、勘察进度计划等。 10 钻探间距、深度、数量； 11 原位测试的种类、方法、深度或间距、数量； 12 取样器、取样方法选择，取岩、土样间距和水试样数量及贮存、运输要求； 13 室内岩、土（水）试验内容、方法、数量； 附 件 附件1：重大风险清单 附件2：重要环境因素清单 附件3: 工程勘察要求及附图 附件4: 钻探技术要求 附件5: 工程地质钻探任务书

7. 勘察纲要包括以下内容： 1 工程概况； 2 概述拟建场地环境、工程地质条件； 3 勘察任务要求及需解决的主要技术问题； 4 执行的技术标准； 5 选用的勘探方法； 6 勘探工作量布置； 7 勘探孔回填； 8 拟采取的质量控制、安全保证和环境保护措施； 9 拟投入的仪器设备、人员安排、勘察进度计划等。 10 钻探间距、深度、数量； 11 原位测试的种类、方法、深度或间距、数量； 12 取样器、取样方法选择，取岩、土样间距和水试样数量及贮存、运输要求； 13 室内岩、土（水）试验内容、方法、数量； 附 件 附件1：重大风险清单 附件2：重要环境因素清单 附件3: 工程勘察要求及附图 附件4: 钻探技术要求 附件5: 工程地质钻探任务书

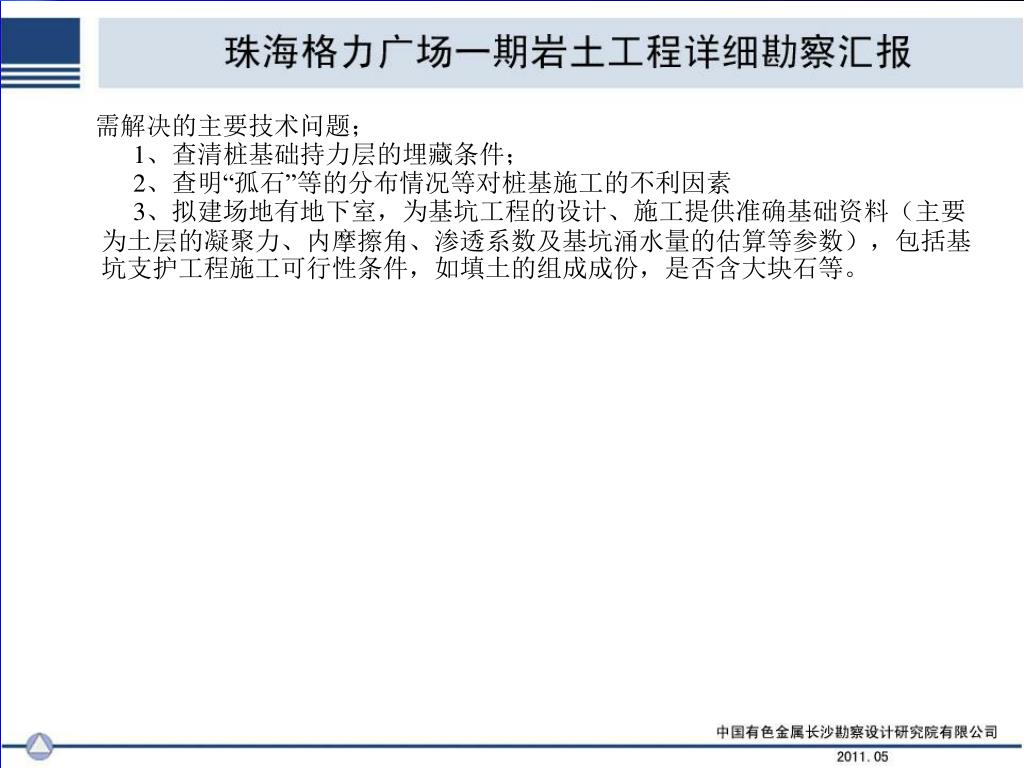

8. 需解决的主要技术问题； 1、查清桩基础持力层的埋藏条件； 2、查明“孤石”等的分布情况等对桩基施工的不利因素 3、拟建场地有地下室，为基坑工程的设计、施工提供准确基础资料（主要为土层的凝聚力、内摩擦角、渗透系数及基坑涌水量的估算等参数），包括基坑支护工程施工可行性条件，如填土的组成成份，是否含大块石等。

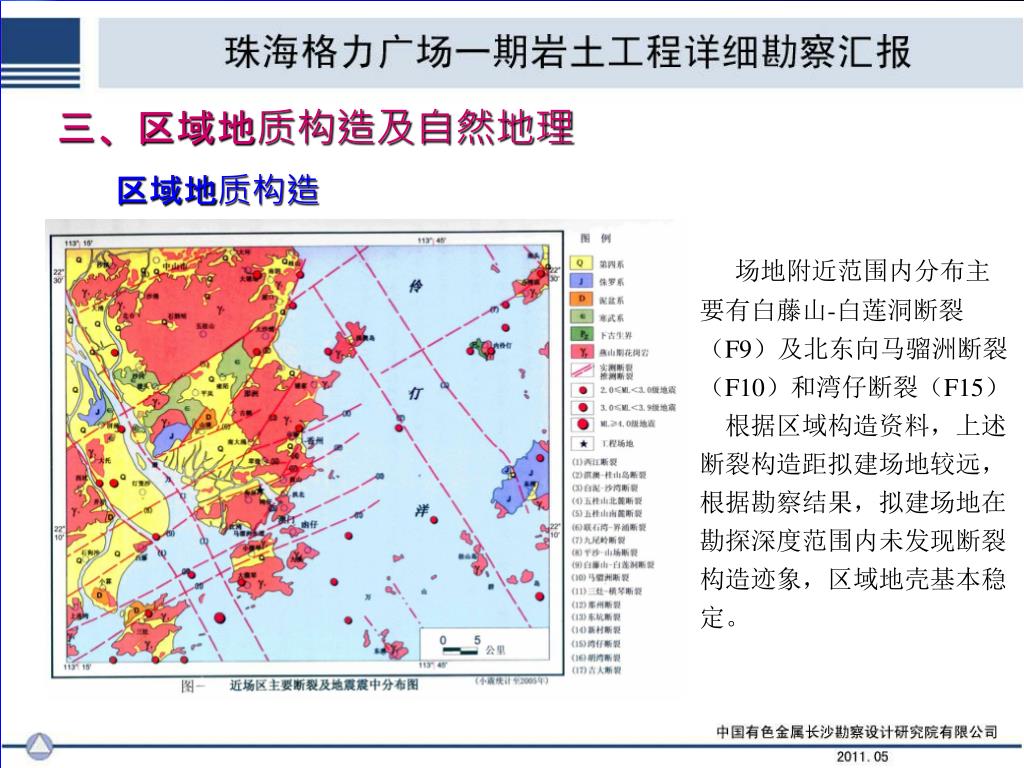

13. 三、区域地质构造及自然地理 区域地质构造 场地附近范围内分布主要有白藤山-白莲洞断裂（F9）及北东向马骝洲断裂（F10）和湾仔断裂（F15） 根据区域构造资料，上述断裂构造距拟建场地较远，根据勘察结果，拟建场地在勘探深度范围内未发现断裂构造迹象，区域地壳基本稳定。

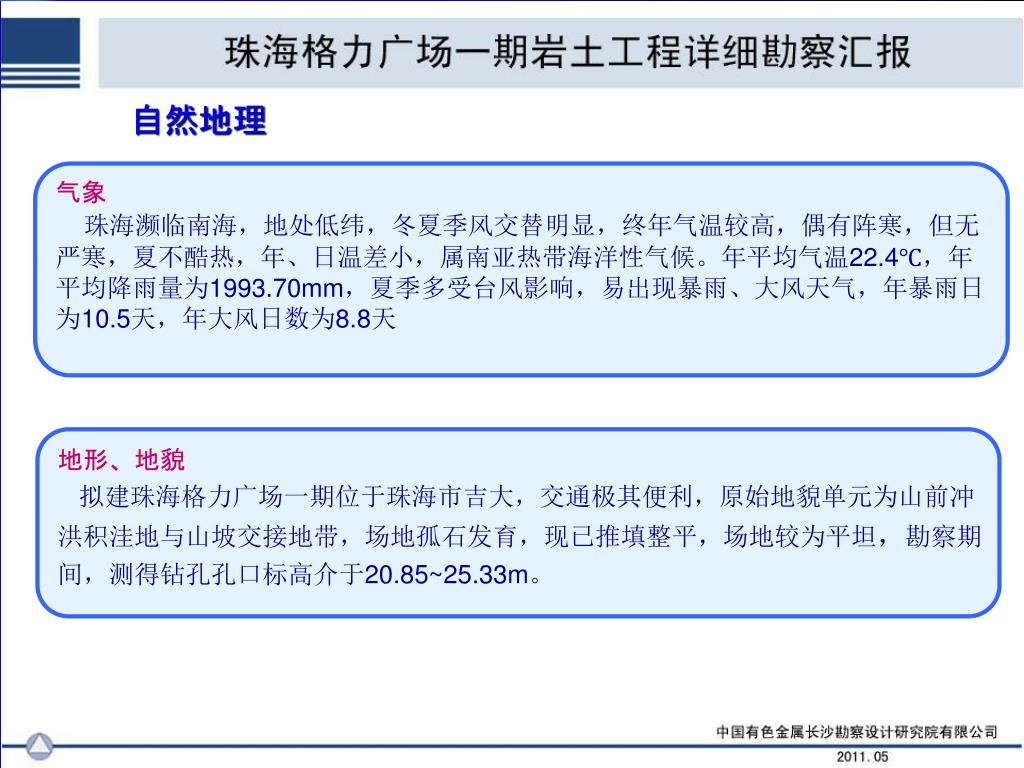

14. 气象 珠海濒临南海，地处低纬，冬夏季风交替明显，终年气温较高，偶有阵寒，但无严寒，夏不酷热，年、日温差小，属南亚热带海洋性气候。年平均气温22.4℃，年平均降雨量为1993.70mm，夏季多受台风影响，易出现暴雨、大风天气，年暴雨日为10.5天，年大风日数为8.8天 地形、地貌 拟建珠海格力广场一期位于珠海市吉大，交通极其便利，原始地貌单元为山前冲洪积洼地与山坡交接地带，场地孤石发育，现已推填整平，场地较为平坦，勘察期间，测得钻孔孔口标高介于20.85~25.33m。 自然地理

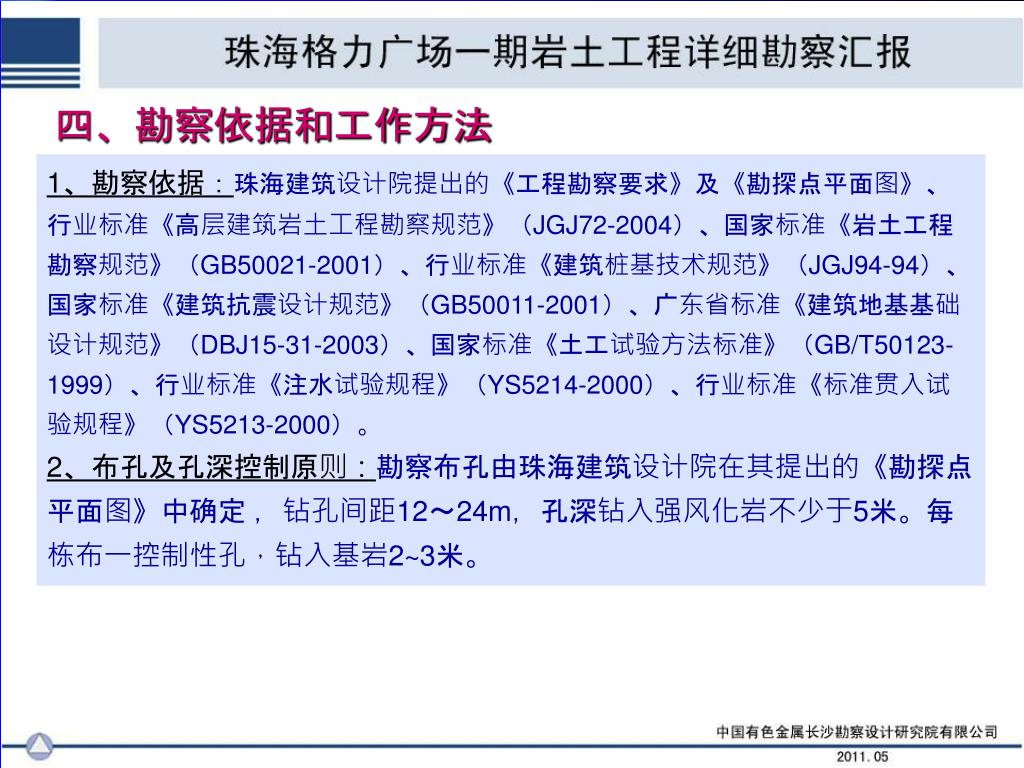

15. 四、勘察依据和工作方法 1、勘察依据：珠海建筑设计院提出的《工程勘察要求》及《勘探点平面图》、行业标准《高层建筑岩土工程勘察规范》（JGJ72-2004）、国家标准《岩土工程勘察规范》（GB50021-2001）、行业标准《建筑桩基技术规范》（JGJ94-94）、国家标准《建筑抗震设计规范》（GB50011-2001）、广东省标准《建筑地基基础设计规范》（DBJ15-31-2003）、国家标准《土工试验方法标准》（GB/T50123-1999）、行业标准《注水试验规程》（YS5214-2000）、行业标准《标准贯入试验规程》（YS5213-2000）。 2、布孔及孔深控制原则：勘察布孔由珠海建筑设计院在其提出的《勘探点平面图》中确定，钻孔间距12～24m，孔深钻入强风化岩不少于5米。每栋布一控制性孔，钻入基岩2~3米。

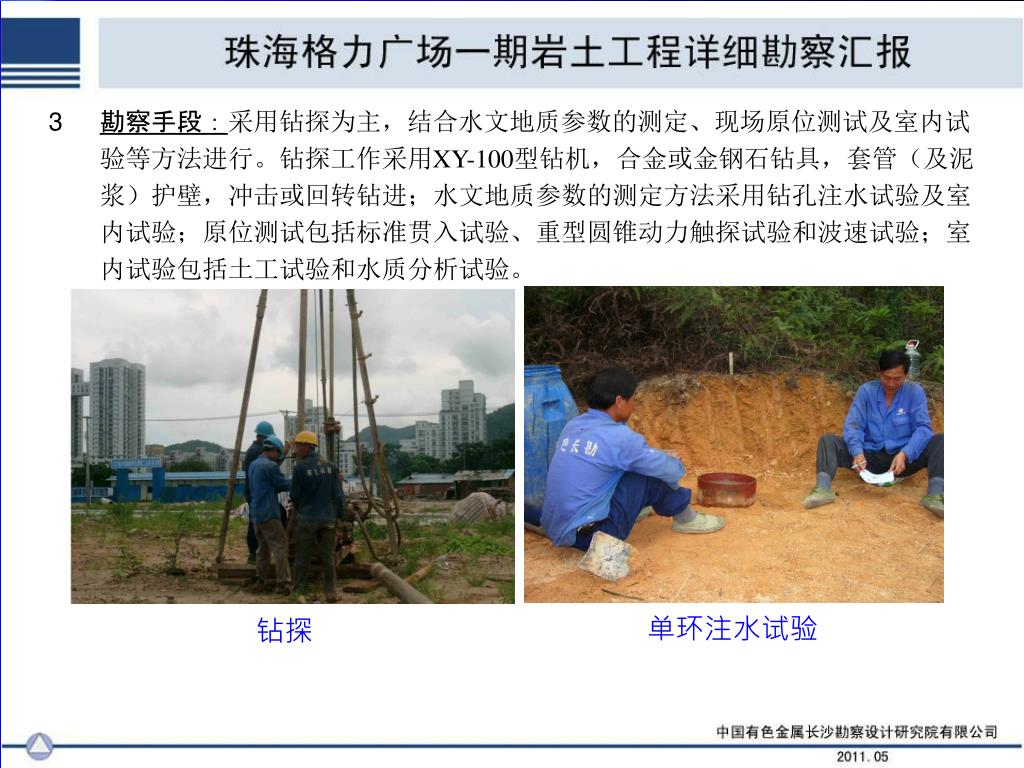

16. 勘察手段：采用钻探为主，结合水文地质参数的测定、现场原位测试及室内试验等方法进行。钻探工作采用XY-100型钻机，合金或金钢石钻具，套管（及泥浆）护壁，冲击或回转钻进；水文地质参数的测定方法采用钻孔注水试验及室内试验；原位测试包括标准贯入试验、重型圆锥动力触探试验和波速试验；室内试验包括土工试验和水质分析试验。勘察手段：采用钻探为主，结合水文地质参数的测定、现场原位测试及室内试验等方法进行。钻探工作采用XY-100型钻机，合金或金钢石钻具，套管（及泥浆）护壁，冲击或回转钻进；水文地质参数的测定方法采用钻孔注水试验及室内试验；原位测试包括标准贯入试验、重型圆锥动力触探试验和波速试验；室内试验包括土工试验和水质分析试验。 单环注水试验 钻探

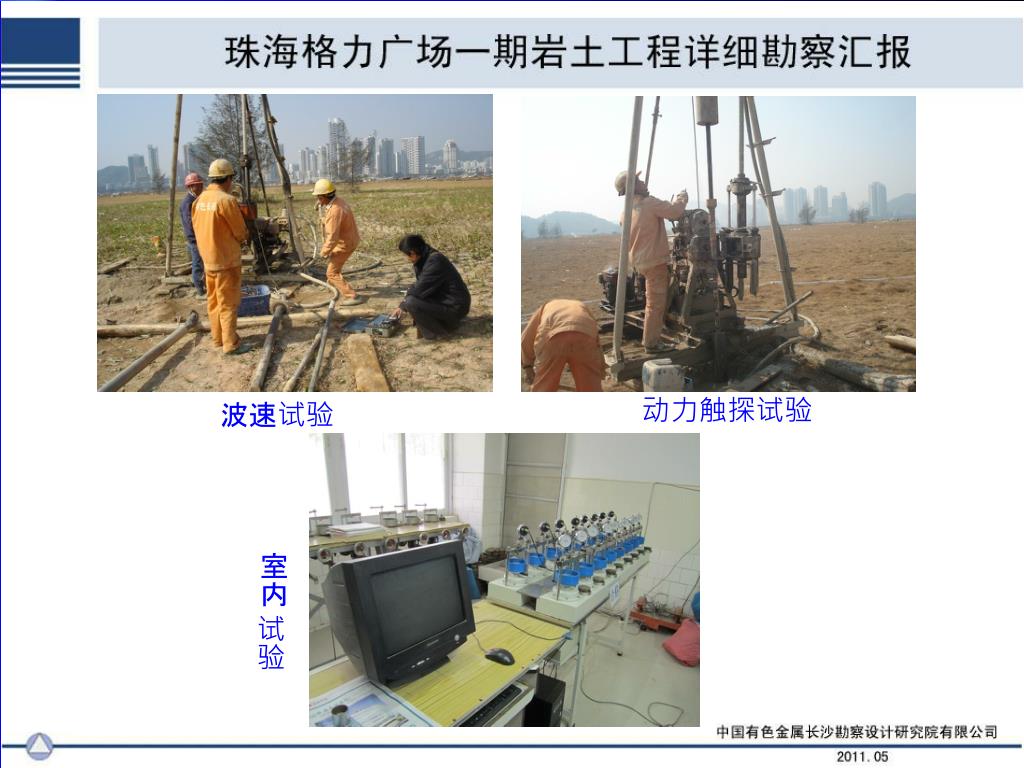

17. 动力触探试验 波速试验 室内试验

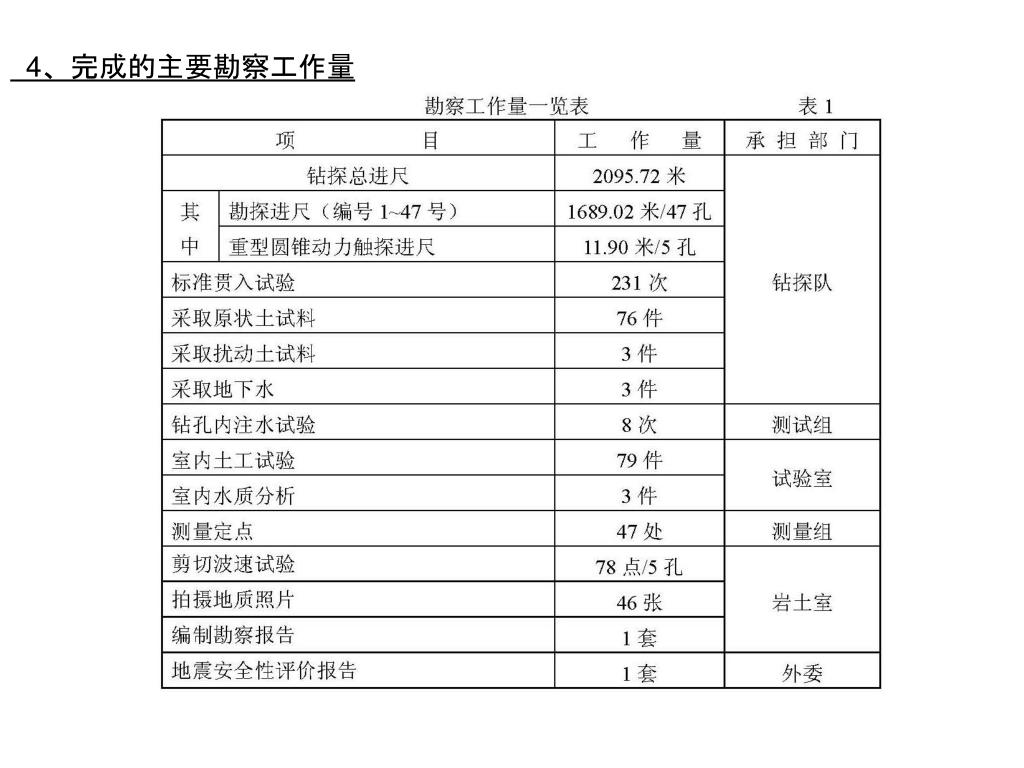

18. 4、完成的主要勘察工作量

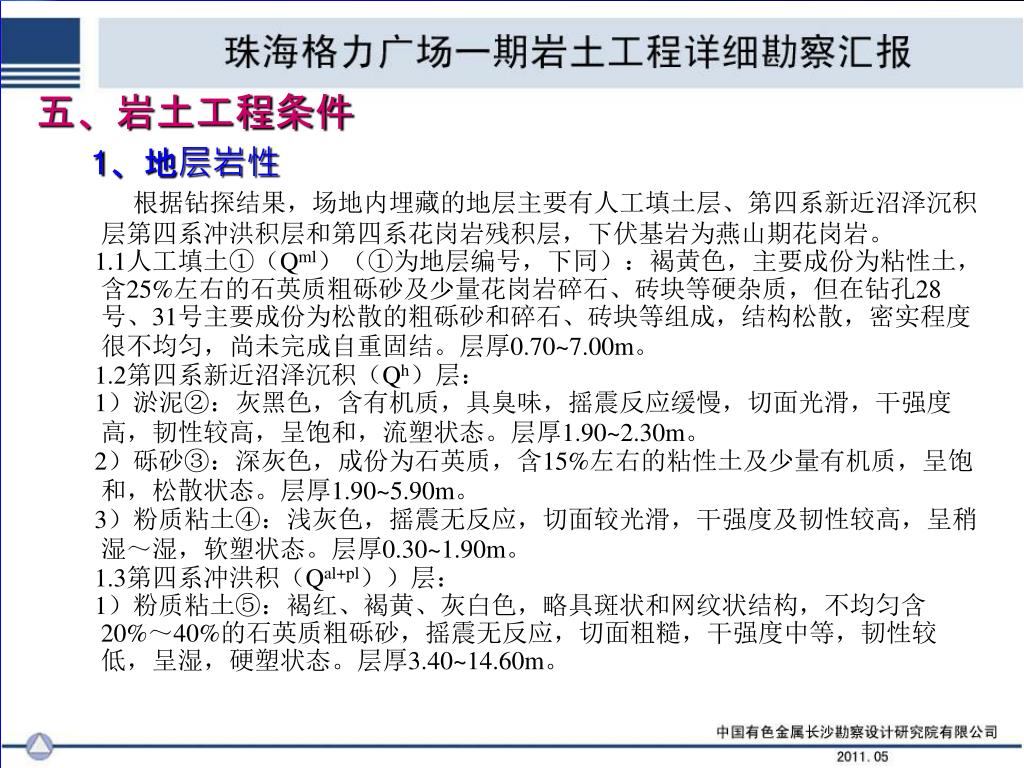

19. 五、岩土工程条件 1、地层岩性 根据钻探结果，场地内埋藏的地层主要有人工填土层、第四系新近沼泽沉积层第四系冲洪积层和第四系花岗岩残积层，下伏基岩为燕山期花岗岩。 1.1人工填土①（Qml）（①为地层编号，下同）：褐黄色，主要成份为粘性土，含25%左右的石英质粗砾砂及少量花岗岩碎石、砖块等硬杂质，但在钻孔28号、31号主要成份为松散的粗砾砂和碎石、砖块等组成，结构松散，密实程度很不均匀，尚未完成自重固结。层厚0.70~7.00m。 1.2第四系新近沼泽沉积（Qh）层： 1）淤泥②：灰黑色，含有机质，具臭味，摇震反应缓慢，切面光滑，干强度高，韧性较高，呈饱和，流塑状态。层厚1.90~2.30m。 2）砾砂③：深灰色，成份为石英质，含15%左右的粘性土及少量有机质，呈饱和，松散状态。层厚1.90~5.90m。 3）粉质粘土④：浅灰色，摇震无反应，切面较光滑，干强度及韧性较高，呈稍湿～湿，软塑状态。层厚0.30~1.90m。 1.3第四系冲洪积（Qal+pl））层： 1）粉质粘土⑤：褐红、褐黄、灰白色，略具斑状和网纹状结构，不均匀含20%～40%的石英质粗砾砂，摇震无反应，切面粗糙，干强度中等，韧性较低，呈湿，硬塑状态。层厚3.40~14.60m。

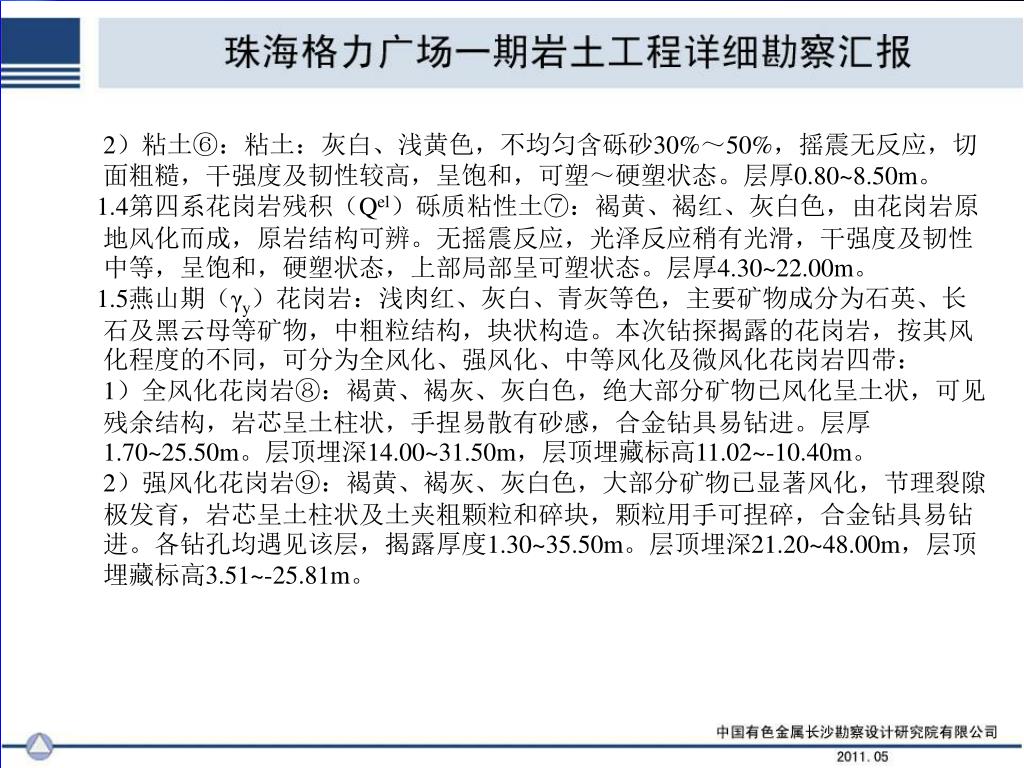

20. 2）粘土⑥：粘土：灰白、浅黄色，不均匀含砾砂30%～50%，摇震无反应，切面粗糙，干强度及韧性较高，呈饱和，可塑～硬塑状态。层厚0.80~8.50m。2）粘土⑥：粘土：灰白、浅黄色，不均匀含砾砂30%～50%，摇震无反应，切面粗糙，干强度及韧性较高，呈饱和，可塑～硬塑状态。层厚0.80~8.50m。 1.4第四系花岗岩残积（Qel）砾质粘性土⑦：褐黄、褐红、灰白色，由花岗岩原地风化而成，原岩结构可辨。无摇震反应，光泽反应稍有光滑，干强度及韧性中等，呈饱和，硬塑状态，上部局部呈可塑状态。层厚4.30~22.00m。 1.5燕山期（γy）花岗岩：浅肉红、灰白、青灰等色，主要矿物成分为石英、长石及黑云母等矿物，中粗粒结构，块状构造。本次钻探揭露的花岗岩，按其风化程度的不同，可分为全风化、强风化、中等风化及微风化花岗岩四带： 1）全风化花岗岩⑧：褐黄、褐灰、灰白色，绝大部分矿物已风化呈土状，可见残余结构，岩芯呈土柱状，手捏易散有砂感，合金钻具易钻进。层厚1.70~25.50m。层顶埋深14.00~31.50m，层顶埋藏标高11.02~-10.40m。 2）强风化花岗岩⑨：褐黄、褐灰、灰白色，大部分矿物已显著风化，节理裂隙极发育，岩芯呈土柱状及土夹粗颗粒和碎块，颗粒用手可捏碎，合金钻具易钻进。各钻孔均遇见该层，揭露厚度1.30~35.50m。层顶埋深21.20~48.00m，层顶埋藏标高3.51~-25.81m。

21. 3）中等风化花岗岩10：褐黄色，部分矿物风化明显，节理裂隙发育，岩芯呈块状及短柱状，岩块锤击声哑且不易击碎，合金钻具难钻进。只在钻孔24、25、27、34、36、37、旧69、旧71、旧72、旧91、旧103号揭露该层，揭露厚度0.57~7.40m。3）中等风化花岗岩10：褐黄色，部分矿物风化明显，节理裂隙发育，岩芯呈块状及短柱状，岩块锤击声哑且不易击碎，合金钻具难钻进。只在钻孔24、25、27、34、36、37、旧69、旧71、旧72、旧91、旧103号揭露该层，揭露厚度0.57~7.40m。 4）微风化花岗岩11：青灰、灰白色，节理裂隙较发育，岩芯呈柱状，岩质新鲜，致密坚硬，锤击声脆有震手感，钢砂及金钢石钻具均难钻进。只在钻孔34、旧69、旧71号钻进至该层，揭露厚度0.51~5.00m。 本次勘察，在18个钻孔中揭露出花岗岩球状风化体（俗称“孤石”）、石英脉、石英和花岗岩碎石，详细情况见表：

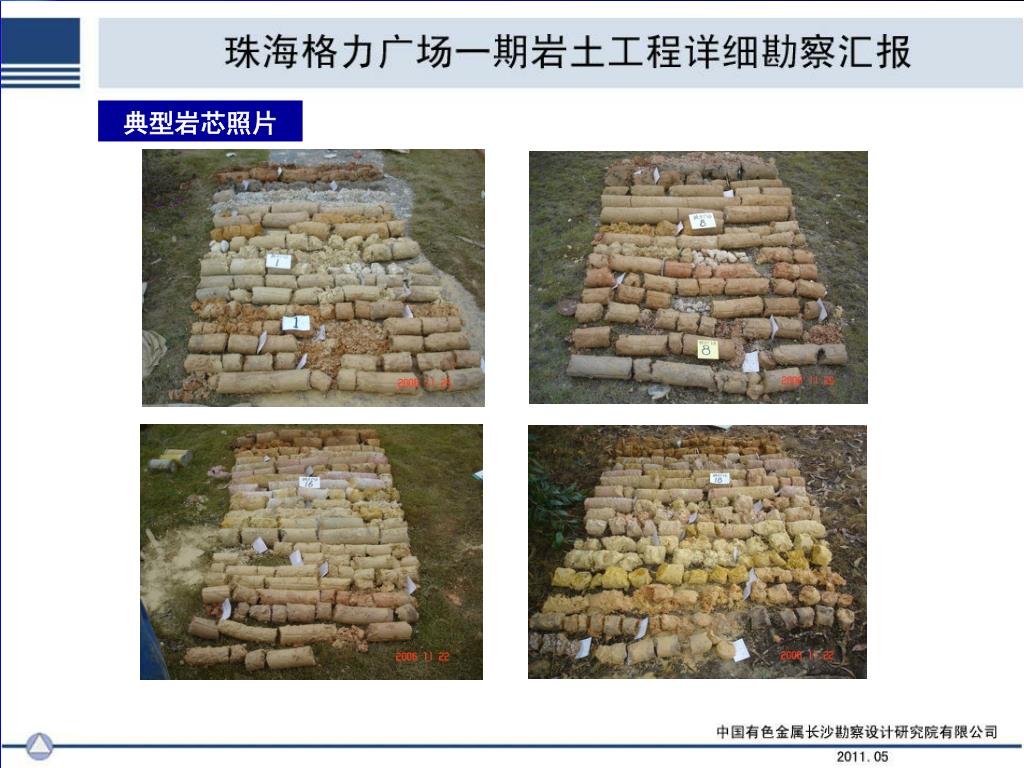

23. 典型岩芯照片

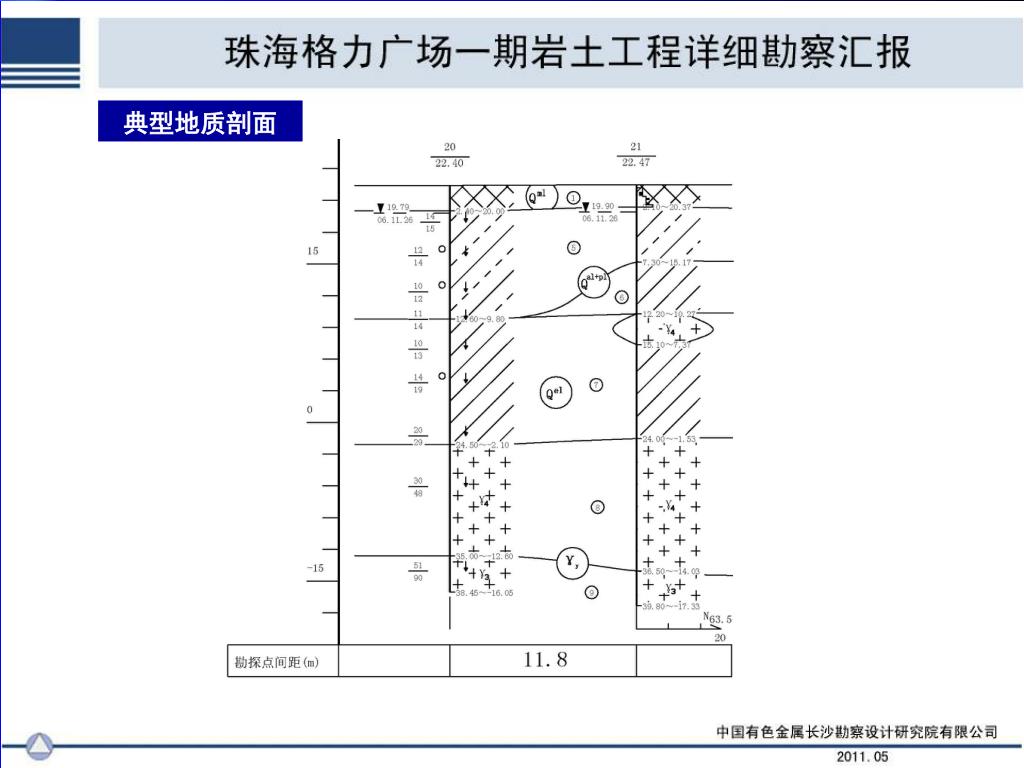

24. 典型地质剖面

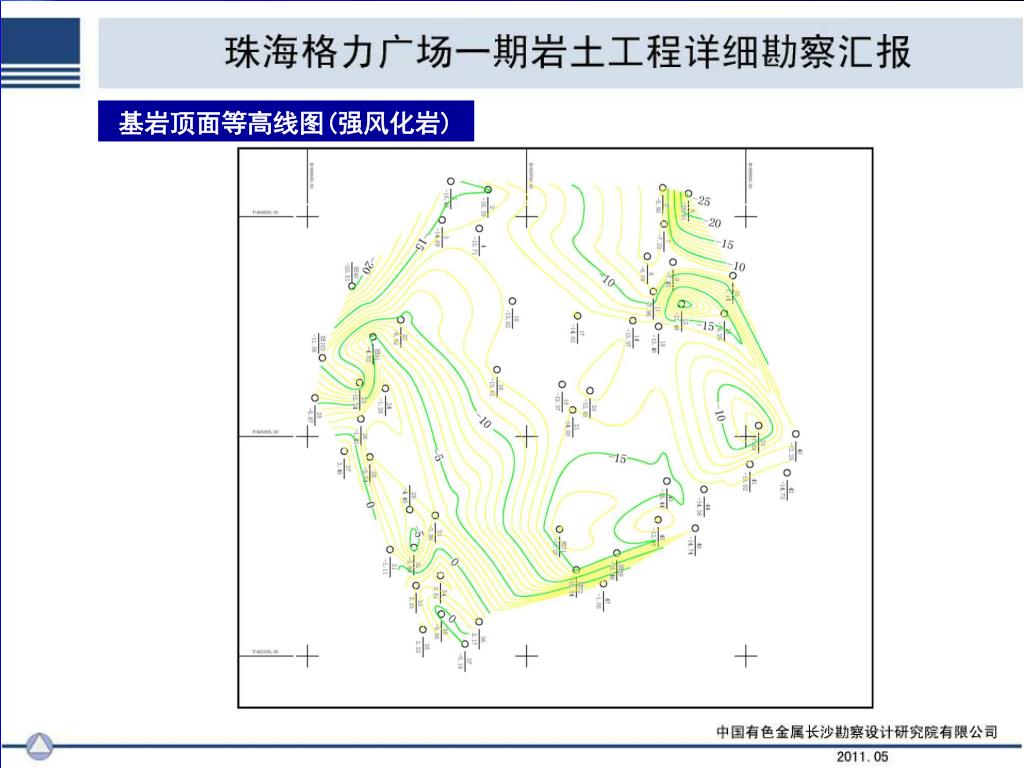

26. 基岩顶面等高线图(强风化岩)

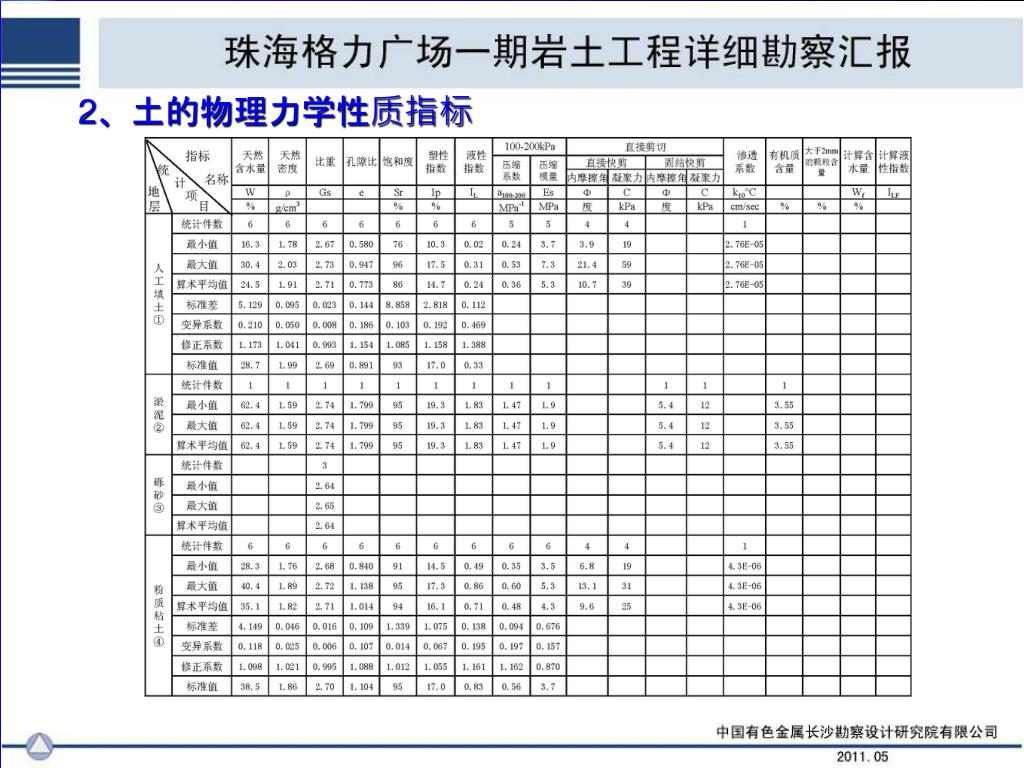

27. 2、土的物理力学性质指标

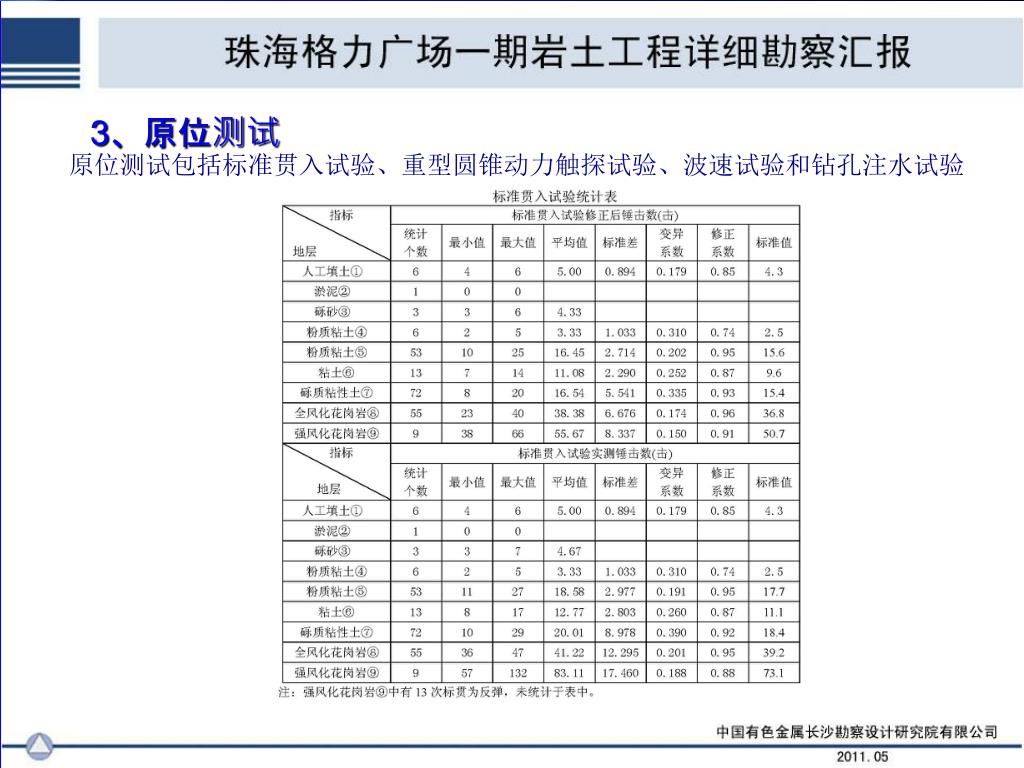

29. 3、原位测试 原位测试包括标准贯入试验、重型圆锥动力触探试验、波速试验和钻孔注水试验

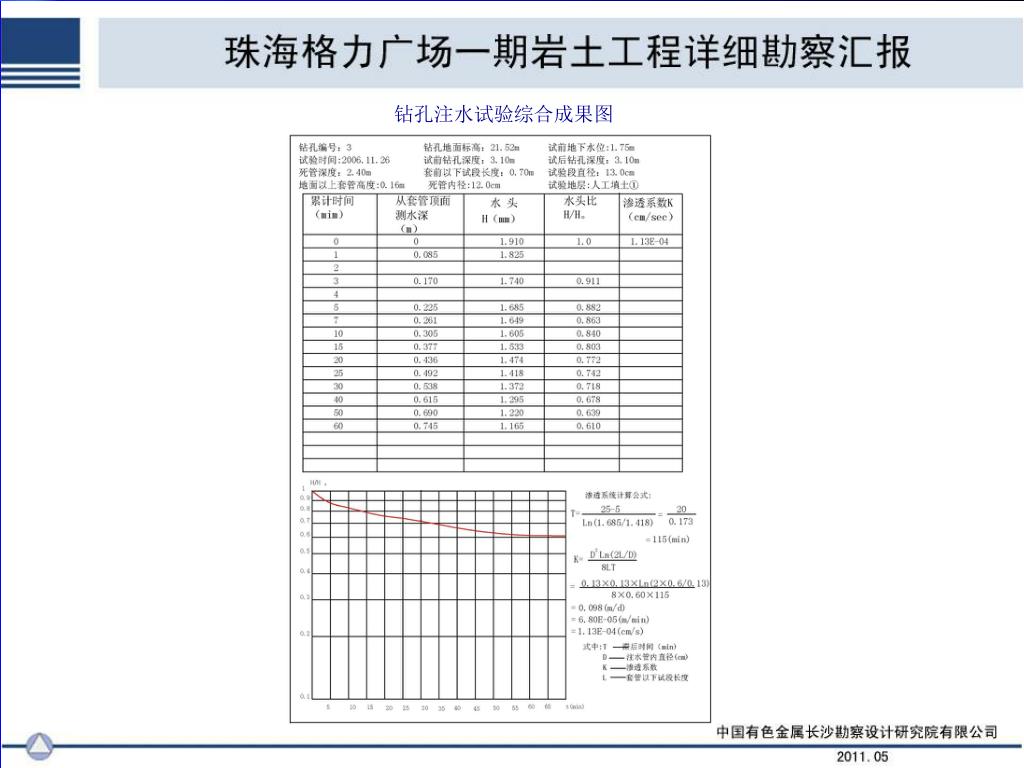

32. 钻孔注水试验综合成果图

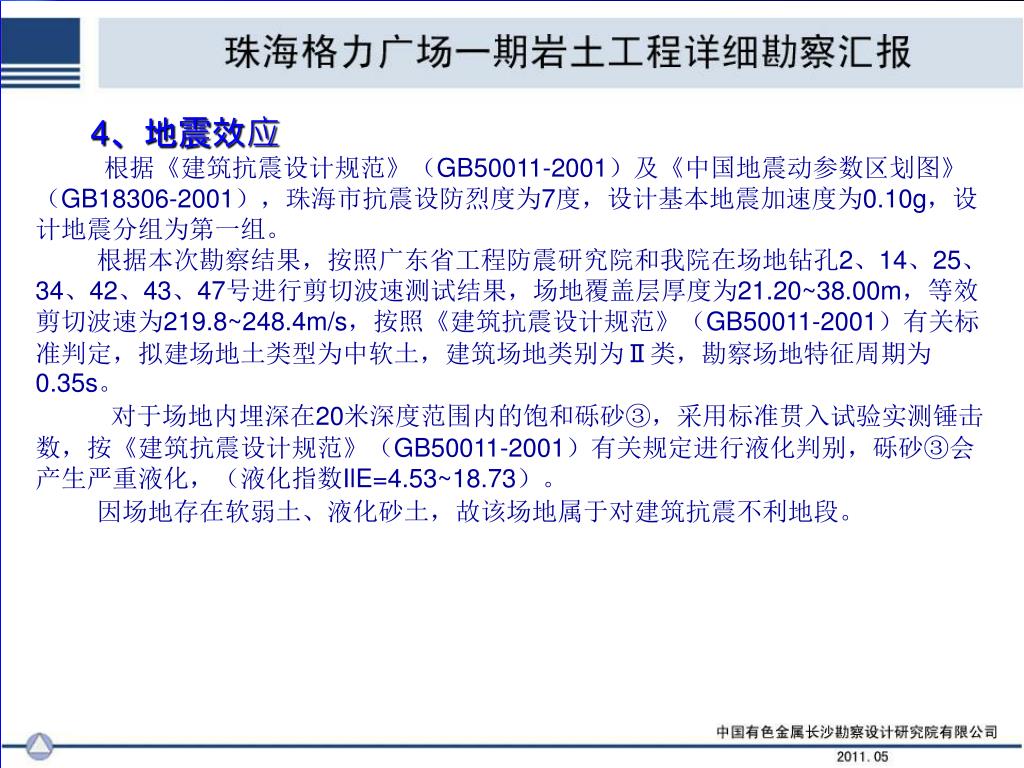

33. 4、地震效应 根据《建筑抗震设计规范》（GB50011-2001）及《中国地震动参数区划图》（GB18306-2001），珠海市抗震设防烈度为7度，设计基本地震加速度为0.10g，设计地震分组为第一组。 根据本次勘察结果，按照广东省工程防震研究院和我院在场地钻孔2、14、25、34、42、43、47号进行剪切波速测试结果，场地覆盖层厚度为21.20~38.00m，等效剪切波速为219.8~248.4m/s，按照《建筑抗震设计规范》（GB50011-2001）有关标准判定，拟建场地土类型为中软土，建筑场地类别为Ⅱ类，勘察场地特征周期为0.35s。 对于场地内埋深在20米深度范围内的饱和砾砂③，采用标准贯入试验实测锤击数，按《建筑抗震设计规范》（GB50011-2001）有关规定进行液化判别，砾砂③会产生严重液化，（液化指数IlE=4.53~18.73）。 因场地存在软弱土、液化砂土，故该场地属于对建筑抗震不利地段。

34. 5、水文地质条件 5.1地下水特征 拟建场地地下水属潜水，根据其赋存方式分为：一是第四系土层孔隙潜水；二是基岩裂隙潜水。 1）第四系土层孔隙水 第四系土层孔隙潜水在拟建场地内主要赋存的地层为人工填土①、砾砂③、粘土⑥及砾质粘性土⑦，它们都与大气降水和地表水联系密切。 2）基岩裂隙水 基岩裂隙水主要是花岗岩各风化带裂隙潜水，基岩裂隙潜水具如下特征：即地下水的分布受赋存岩体裂隙发育程度的影响较大，具明显的各向异性特点，属非均质渗流场，在节理裂隙较发育的地段，裂隙水赋存较丰富，且透水性较强。 拟建场地地下水的补给来源主要是大气降雨和地下水侧向径流。勘察期间正值平水季节，所测得各钻孔的地下水位应属一般水位。 根据勘察揭露，拟建场地地下水位差异较大，勘察期间，测得钻孔地下水水面埋藏深度介于1.73~4.20米之间，相当于标高18.36 ~21.94米。

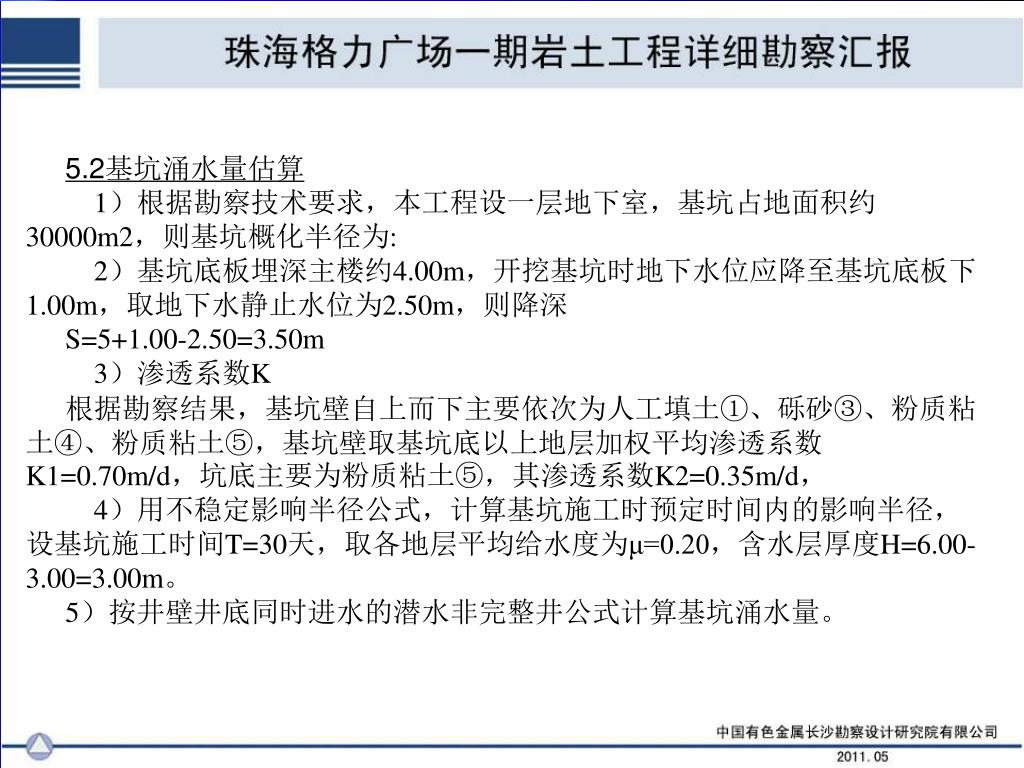

35. 5.2基坑涌水量估算 1）根据勘察技术要求，本工程设一层地下室，基坑占地面积约30000m2，则基坑概化半径为: 2）基坑底板埋深主楼约4.00m，开挖基坑时地下水位应降至基坑底板下1.00m，取地下水静止水位为2.50m，则降深 S=5+1.00-2.50=3.50m 3）渗透系数K 根据勘察结果，基坑壁自上而下主要依次为人工填土①、砾砂③、粉质粘土④、粉质粘土⑤，基坑壁取基坑底以上地层加权平均渗透系数K1=0.70m/d，坑底主要为粉质粘土⑤，其渗透系数K2=0.35m/d， 4）用不稳定影响半径公式，计算基坑施工时预定时间内的影响半径，设基坑施工时间T=30天，取各地层平均给水度为μ=0.20，含水层厚度H=6.00-3.00=3.00m。 5）按井壁井底同时进水的潜水非完整井公式计算基坑涌水量。

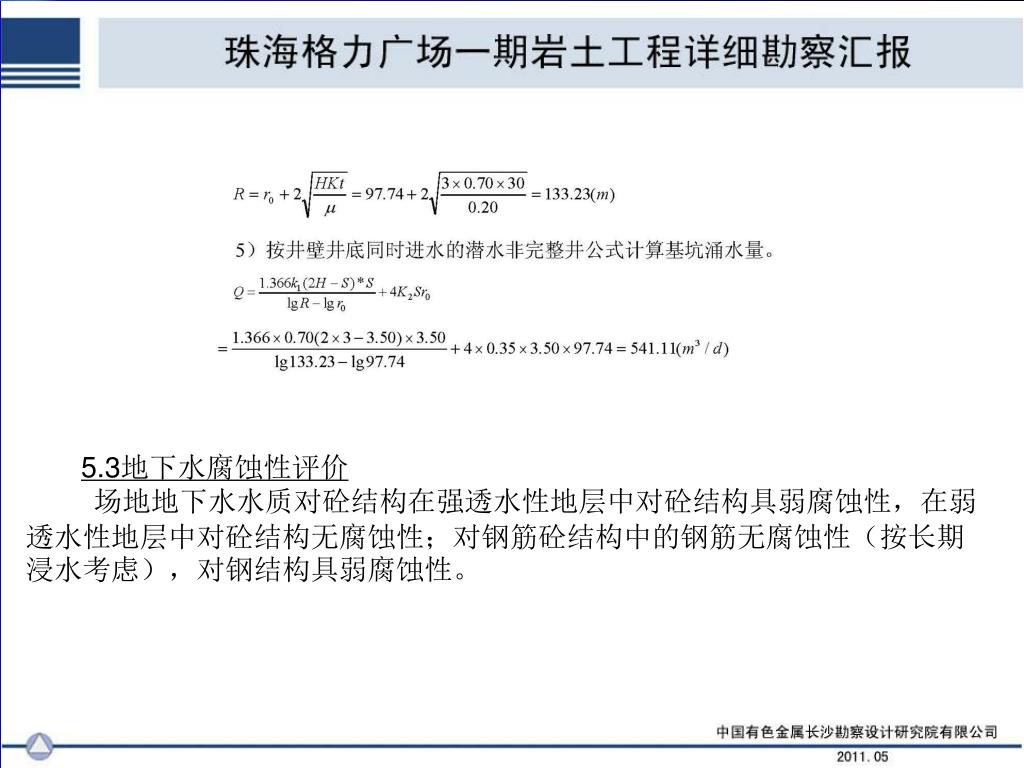

36. 5.3地下水腐蚀性评价 场地地下水水质对砼结构在强透水性地层中对砼结构具弱腐蚀性，在弱透水性地层中对砼结构无腐蚀性；对钢筋砼结构中的钢筋无腐蚀性（按长期浸水考虑），对钢结构具弱腐蚀性。

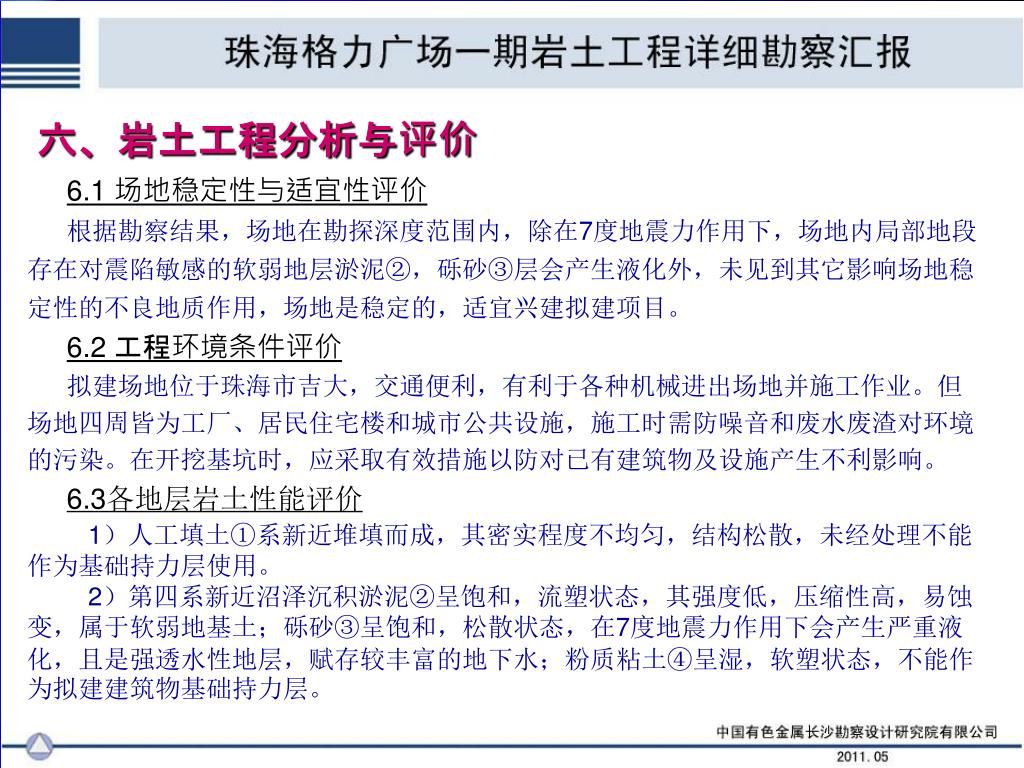

37. 六、岩土工程分析与评价 6.1 场地稳定性与适宜性评价 根据勘察结果，场地在勘探深度范围内，除在7度地震力作用下，场地内局部地段存在对震陷敏感的软弱地层淤泥②，砾砂③层会产生液化外，未见到其它影响场地稳定性的不良地质作用，场地是稳定的，适宜兴建拟建项目。 6.2 工程环境条件评价 拟建场地位于珠海市吉大，交通便利，有利于各种机械进出场地并施工作业。但场地四周皆为工厂、居民住宅楼和城市公共设施，施工时需防噪音和废水废渣对环境的污染。在开挖基坑时，应采取有效措施以防对已有建筑物及设施产生不利影响。 6.3各地层岩土性能评价 1）人工填土①系新近堆填而成，其密实程度不均匀，结构松散，未经处理不能作为基础持力层使用。 2）第四系新近沼泽沉积淤泥②呈饱和，流塑状态，其强度低，压缩性高，易蚀变，属于软弱地基土；砾砂③呈饱和，松散状态，在7度地震力作用下会产生严重液化，且是强透水性地层，赋存较丰富的地下水；粉质粘土④呈湿，软塑状态，不能作为拟建建筑物基础持力层。

38. 3）第四系冲洪积粉质粘土⑤呈稍湿~湿，硬塑状态，具中等强度及中等压缩性，为拟建场地内较好的地基土；粘土⑥不均匀含砂30%~50%，少部份含砂量超过50%，呈饱和，可塑~硬塑状态，具中等偏低的强度及中等偏高的压缩性，且在局部透水性能较好。3）第四系冲洪积粉质粘土⑤呈稍湿~湿，硬塑状态，具中等强度及中等压缩性，为拟建场地内较好的地基土；粘土⑥不均匀含砂30%~50%，少部份含砂量超过50%，呈饱和，可塑~硬塑状态，具中等偏低的强度及中等偏高的压缩性，且在局部透水性能较好。 4）第四系花岗岩残积砾质粘性土⑦呈饱和、硬塑状态，具中等强度及中等压缩性，且随着深度增加，其强度有逐渐增强的趋势，为拟建场地内较好的地基土。 5）燕山期全风化花岗岩⑧、强风化花岗岩⑨、中等风化花岗岩10及微风化花岗岩11均具有较高的强度及较小变形的特点，是拟建建筑物桩基良好的桩端持力层。 6.4基础选型分析 1）拟建高层建筑物基础以采用砼预制桩为宜，以强风化花岗岩⑨作为桩端持力层。 2）对于会所等多层建筑，可采用桩基础或天然地基浅基础，当采用天然地基浅基础时，宜以粉质粘土⑤作为基础持力层；当采用桩基础时，可以砾质粘性土⑦或其以下地层作为桩端持力层。

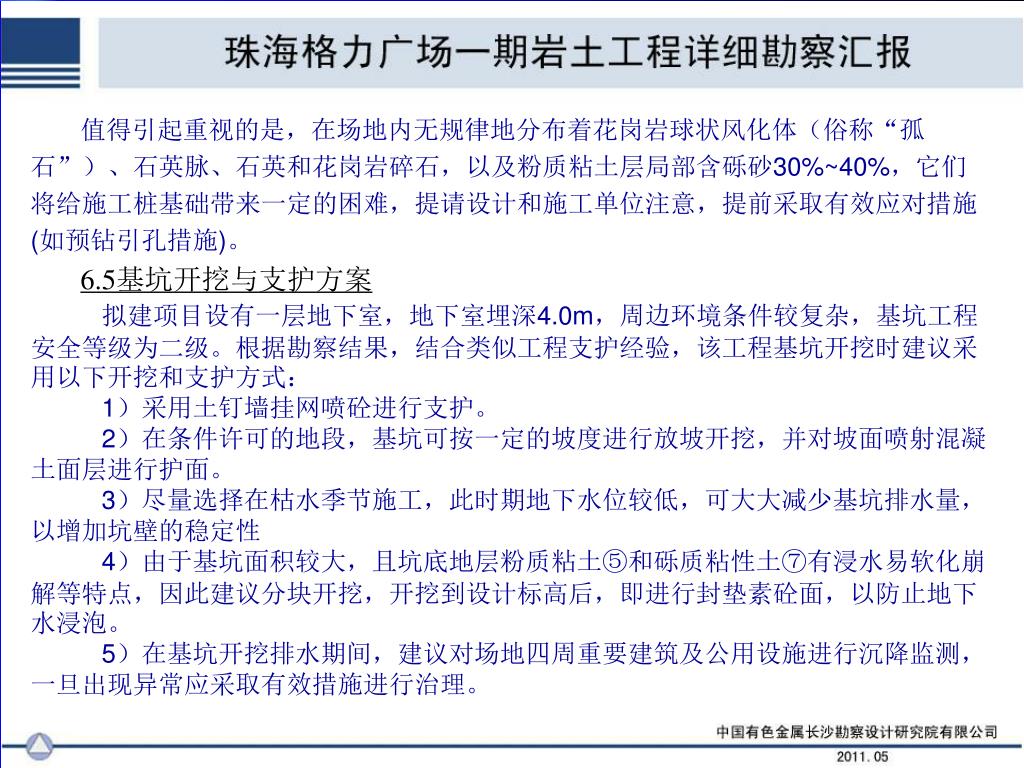

39. 值得引起重视的是，在场地内无规律地分布着花岗岩球状风化体（俗称“孤石”）、石英脉、石英和花岗岩碎石，以及粉质粘土层局部含砾砂30%~40%，它们将给施工桩基础带来一定的困难，提请设计和施工单位注意，提前采取有效应对措施(如预钻引孔措施)。值得引起重视的是，在场地内无规律地分布着花岗岩球状风化体（俗称“孤石”）、石英脉、石英和花岗岩碎石，以及粉质粘土层局部含砾砂30%~40%，它们将给施工桩基础带来一定的困难，提请设计和施工单位注意，提前采取有效应对措施(如预钻引孔措施)。 6.5基坑开挖与支护方案 拟建项目设有一层地下室，地下室埋深4.0m，周边环境条件较复杂，基坑工程安全等级为二级。根据勘察结果，结合类似工程支护经验，该工程基坑开挖时建议采用以下开挖和支护方式： 1）采用土钉墙挂网喷砼进行支护。 2）在条件许可的地段，基坑可按一定的坡度进行放坡开挖，并对坡面喷射混凝土面层进行护面。 3）尽量选择在枯水季节施工，此时期地下水位较低，可大大减少基坑排水量，以增加坑壁的稳定性 4）由于基坑面积较大，且坑底地层粉质粘土⑤和砾质粘性土⑦有浸水易软化崩解等特点，因此建议分块开挖，开挖到设计标高后，即进行封垫素砼面，以防止地下水浸泡。 5）在基坑开挖排水期间，建议对场地四周重要建筑及公用设施进行沉降监测，一旦出现异常应采取有效措施进行治理。

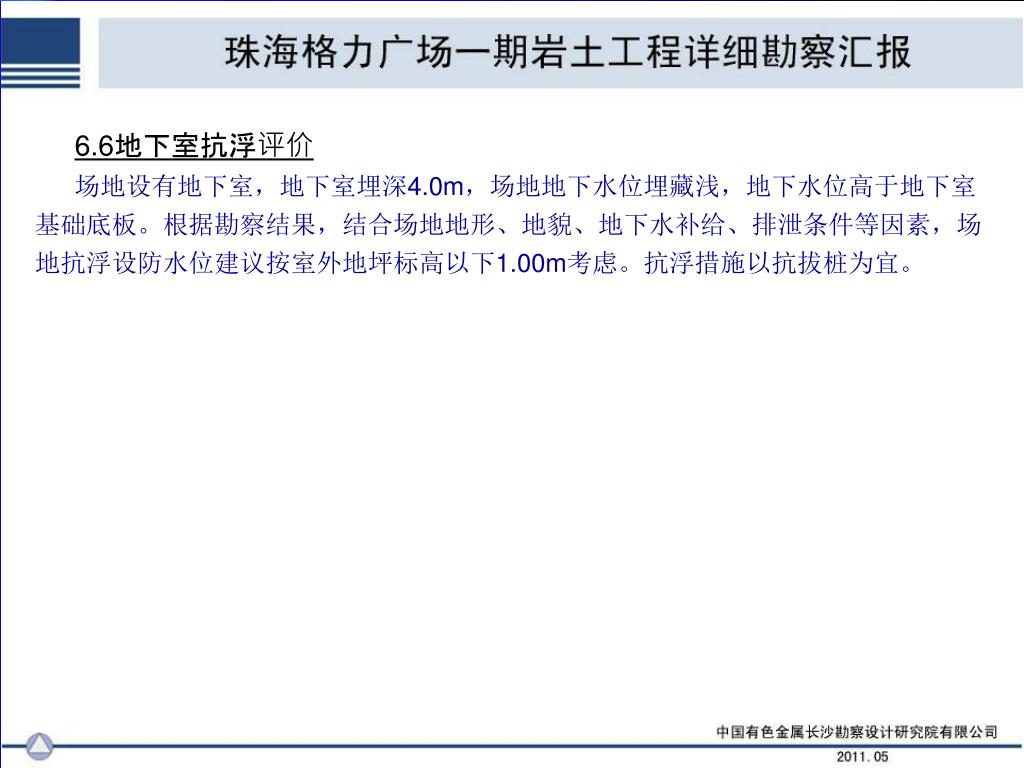

40. 6.6地下室抗浮评价 场地设有地下室，地下室埋深4.0m，场地地下水位埋藏浅，地下水位高于地下室基础底板。根据勘察结果，结合场地地形、地貌、地下水补给、排泄条件等因素，场地抗浮设防水位建议按室外地坪标高以下1.00m考虑。抗浮措施以抗拔桩为宜。

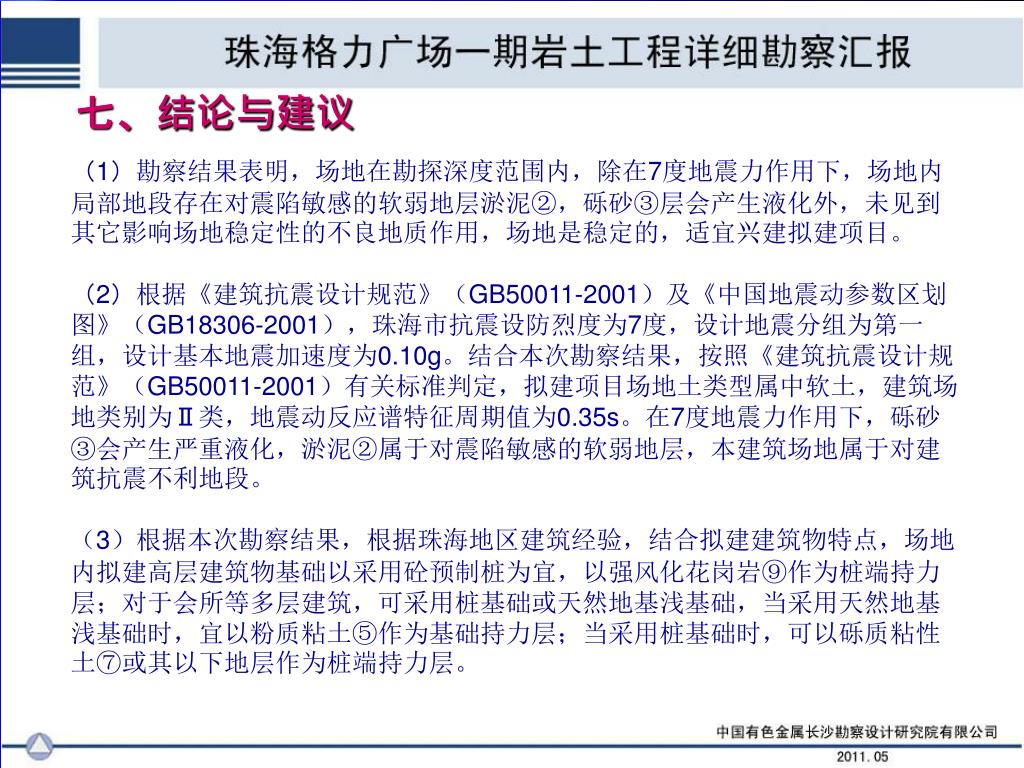

41. 七、结论与建议 （1）勘察结果表明，场地在勘探深度范围内，除在7度地震力作用下，场地内局部地段存在对震陷敏感的软弱地层淤泥②，砾砂③层会产生液化外，未见到其它影响场地稳定性的不良地质作用，场地是稳定的，适宜兴建拟建项目。 （2）根据《建筑抗震设计规范》（GB50011-2001）及《中国地震动参数区划图》（GB18306-2001），珠海市抗震设防烈度为7度，设计地震分组为第一组，设计基本地震加速度为0.10g。结合本次勘察结果，按照《建筑抗震设计规范》（GB50011-2001）有关标准判定，拟建项目场地土类型属中软土，建筑场地类别为Ⅱ类，地震动反应谱特征周期值为0.35s。在7度地震力作用下，砾砂③会产生严重液化，淤泥②属于对震陷敏感的软弱地层，本建筑场地属于对建筑抗震不利地段。 （3）根据本次勘察结果，根据珠海地区建筑经验，结合拟建建筑物特点，场地内拟建高层建筑物基础以采用砼预制桩为宜，以强风化花岗岩⑨作为桩端持力层；对于会所等多层建筑，可采用桩基础或天然地基浅基础，当采用天然地基浅基础时，宜以粉质粘土⑤作为基础持力层；当采用桩基础时，可以砾质粘性土⑦或其以下地层作为桩端持力层。

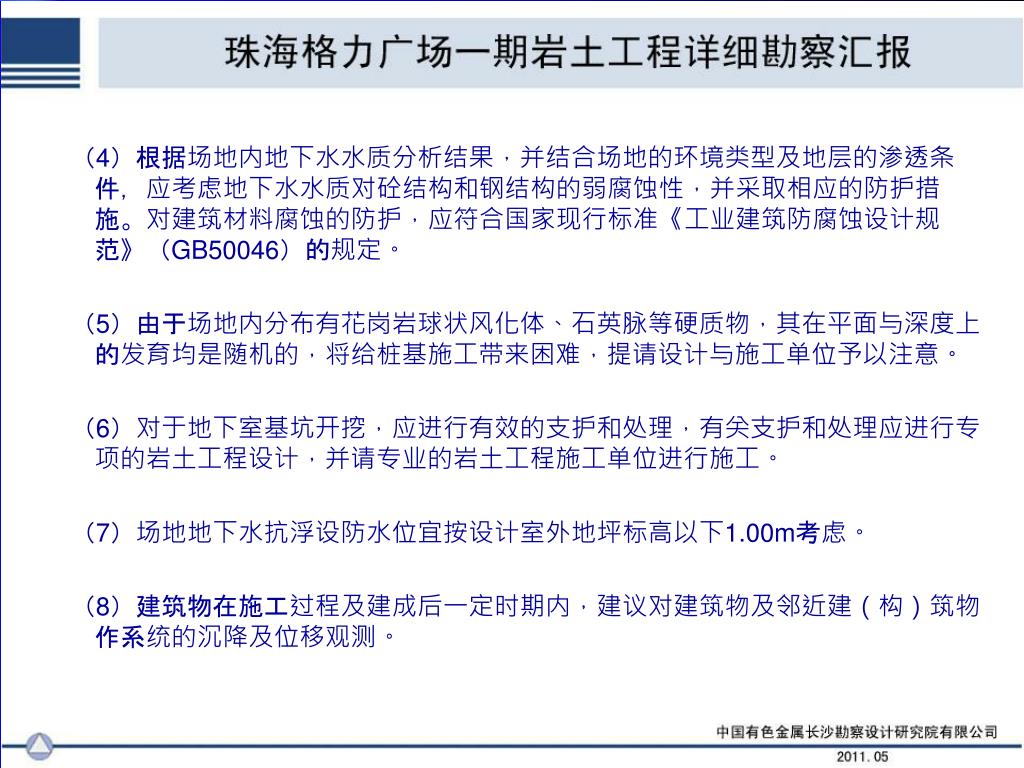

42. （4）根据场地内地下水水质分析结果，并结合场地的环境类型及地层的渗透条件，应考虑地下水水质对砼结构和钢结构的弱腐蚀性，并采取相应的防护措施。对建筑材料腐蚀的防护，应符合国家现行标准《工业建筑防腐蚀设计规范》（GB50046）的规定。 （5）由于场地内分布有花岗岩球状风化体、石英脉等硬质物，其在平面与深度上的发育均是随机的，将给桩基施工带来困难，提请设计与施工单位予以注意。 （6）对于地下室基坑开挖，应进行有效的支护和处理，有关支护和处理应进行专项的岩土工程设计，并请专业的岩土工程施工单位进行施工。 （7）场地地下水抗浮设防水位宜按设计室外地坪标高以下1.00m考虑。 （8）建筑物在施工过程及建成后一定时期内，建议对建筑物及邻近建（构）筑物作系统的沉降及位移观测。

43. 谢 谢！
