КОМПЛЕКСНОЕ РЕШЕНИЕ УТИЛИЗАЦИИ НЕФТЕШЛАМОВ

1. ОЧИСТКA НЕФТЕШЛАМОВЫХ ПРУДОВ И ОТСТОЙНИКОВ КОМПЛЕКСНОЕ РЕШЕНИЕ УТИЛИЗАЦИИ НЕФТЕШЛАМОВ

2. Проблема нефтяной индустрии • Добыча нефти, производство нефте -продуктов, транспортировка и хранение сырой нефти связано с накоплением шламов. Подобные шламы включают дисперги рованную и эмульси-фицированную нефтяныефракции, воду и твердые частицы, которые зачастую являются весьма абразив-ными (кварцевые частицы). • Тысячи тонн нефтяных шламов добав-ляются к миллионам тонн шламов уже находящимся в прудахи емкостях . • Большинство проектов по утилизации подобных шламов не дают эконо-мического эффекта из за неправильно подобранного оборудования, хими-ческих реагентов или незнания природы самих шламов. • Нефтеродукты из прудов могут быть не только извлечены, но и использованы для коммерческих целей.

3. Нефтешламовый пруд Слой свободной нефти Тяжелый нефтешлам RagLayer– смесь диспергированой нефти, воды итвердых частиц Слой свободной воды Донный осадок • КМТ International Inc предлагает оборудование по извлечению и переработке всех нефтешламов, которые находятся выше слоя свободной воды (или слоя донного осадка при отстуствии слоя воды). • Слой свободной нефти и тяжелый нефтешлам смешиваются вместе для переработке на системeMCS. Свободная нефть не отеделяется от нефтешлама отдельно. • MCS система позволяет очистить нефтешламовый пруд и полностью переработать нефтешлам пруда, включая донный шлам. • Как результат – в процессе очистки прудов система MCS перерабатывает все нефтесодержащие слои, оставив в пруду чистую воду и донный осадок.

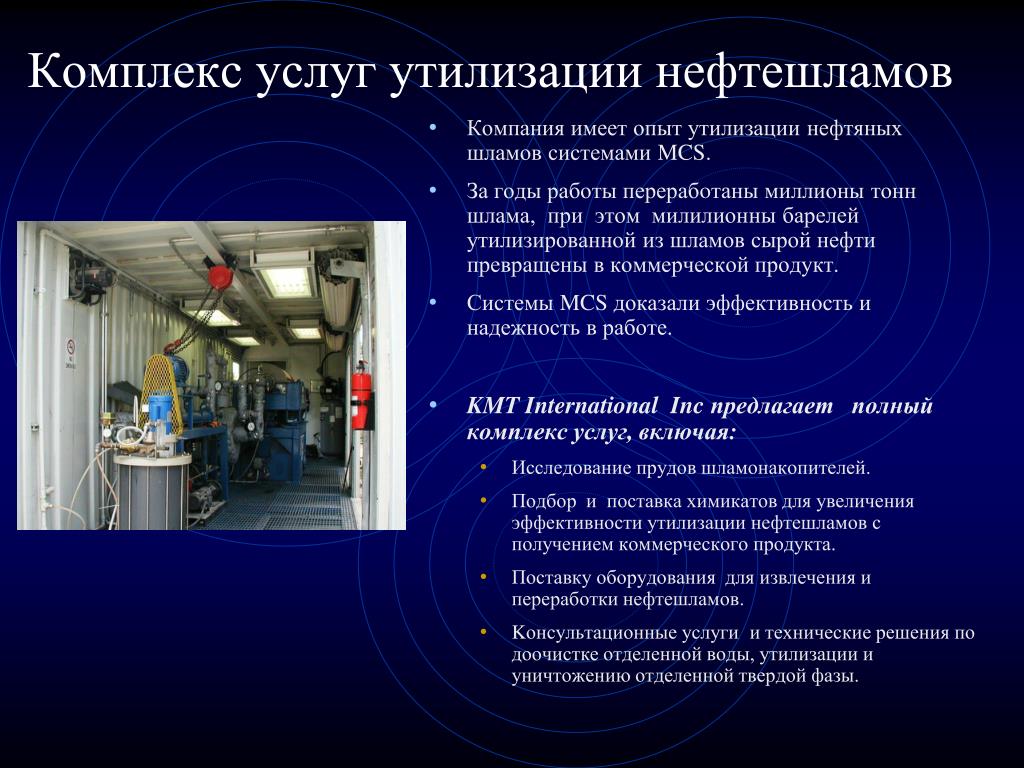

4. Комплекс услуг утилизации нефтешламов • Компания имеет опыт утилизации нефтяных шламов системами MCS. • За годы работы перерабoтаны миллионы тонн шлама, при этом милилионны барелей утилизированной из шламов сырой нефти превращены в коммерческой продукт. • Системы MCS доказали эффективность и надежность в работе. • KMT International Inc предлагает полный комплекс услуг, включая: • Исследование прудов шламонакопителей. • Подбор и поставка химикатов для увеличения эффективности утилизации нефтешламов с получением коммерческого продукта. • Поставку оборудования для извлечения и переработки нефтешламов. • Kонсультационные услуги и технические решения подоочистке отделенной воды, утилизации и уничтожению отделенной твердой фазы.

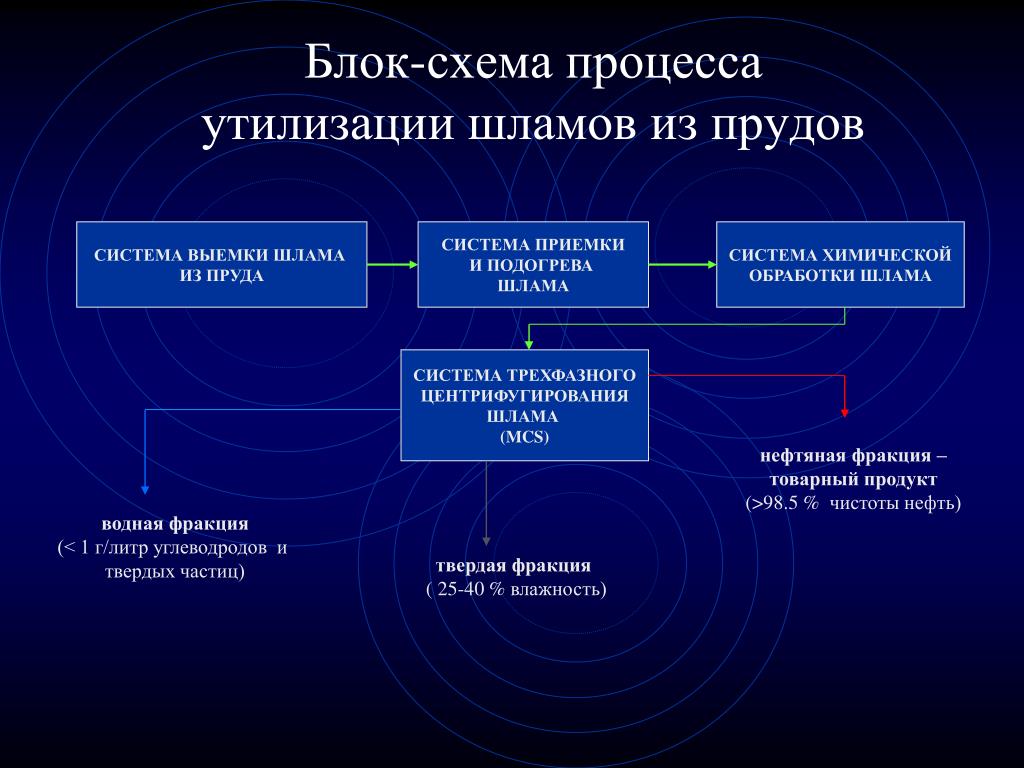

5. СИСТЕМА ВЫЕМКИ ШЛАМА ИЗ ПРУДА СИСТЕМА ПРИЕМКИ И ПОДОГРЕВА ШЛАМА СИСТЕМА ХИМИЧЕСКОЙ ОБРАБОТКИ ШЛАМА СИСТЕМА ТРЕХФАЗНОГО ЦЕНТРИФУГИРОВАНИЯ ШЛАМА (MCS) нефтяная фракция – товарный продукт (>98.5 % чистоты нефть) водная фракция (< 1 г/литр углеводродов и твердых частиц) твердая фракция ( 25-40 % влажность) Блок-схема процессаутилизации шламов из прудов

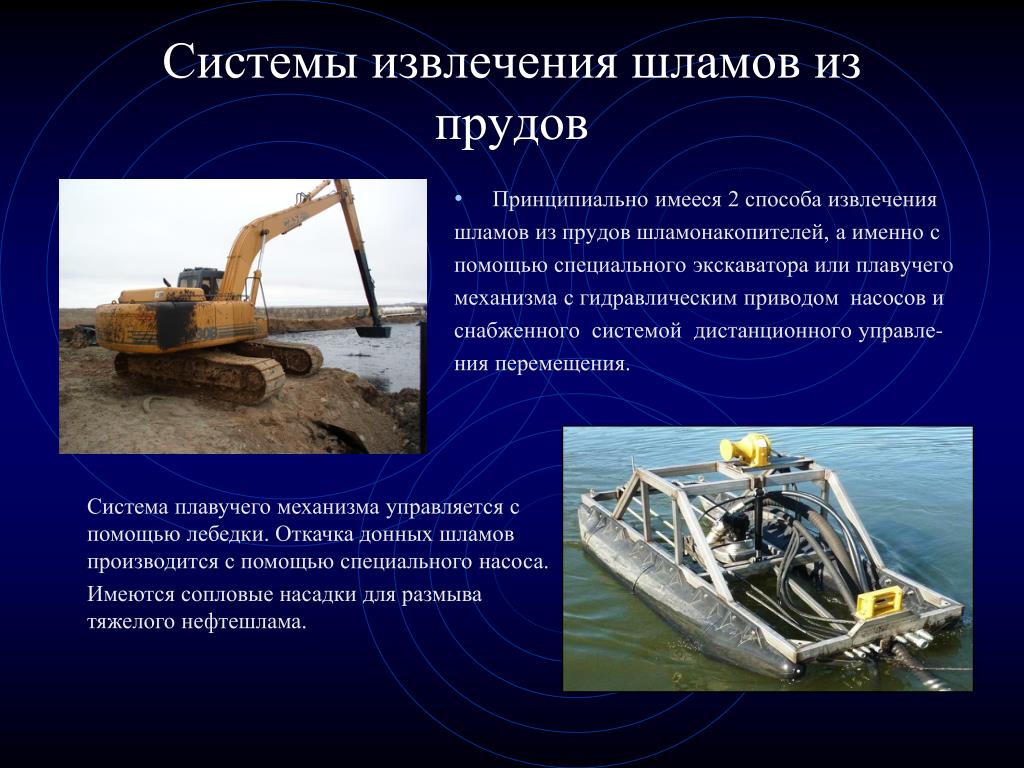

6. Системы извлечения шламов из прудов • Принципиально имееся 2 способа извлечения шламов из прудов шламонакопителей, а именно с помощью специального экскаватора или плавучего механизма с гидравлическим приводом насосов и снабженного системой дистанционного управле- ния перемещения. Система плавучего механизма управляется с помощью лебедки. Откачка донных шламов производится с помощью специального насоса. Имеются сопловые насадки для размыва тяжелого нефтешлама.

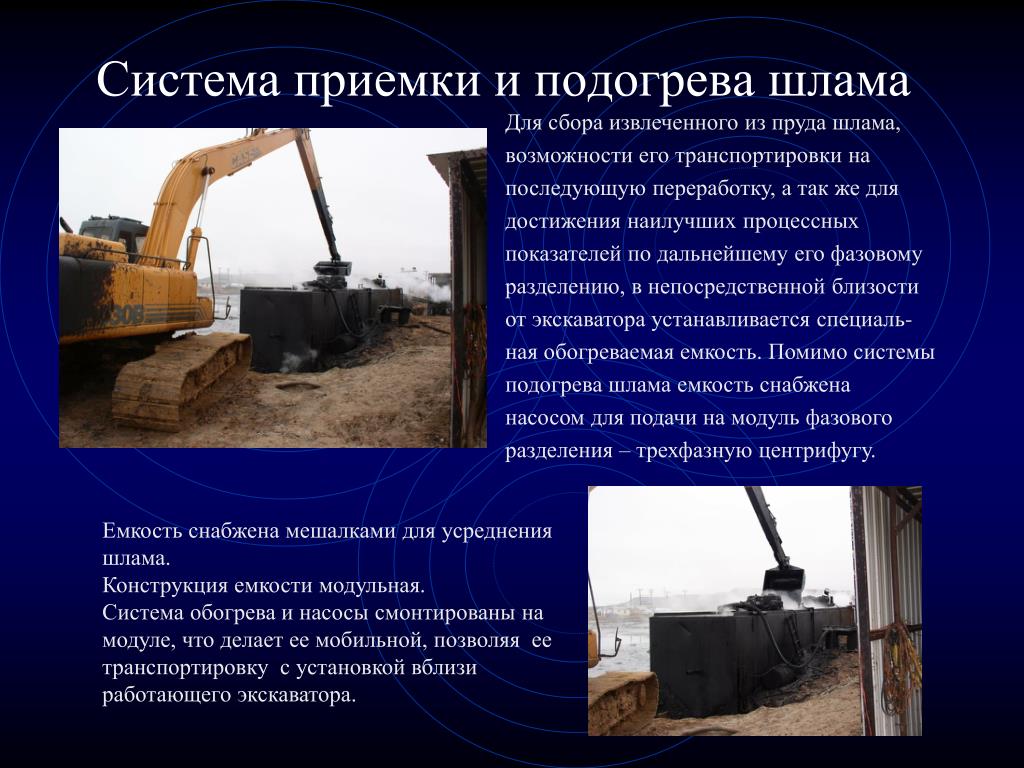

7. Система приемки и подогрева шлама Для сбора извлеченного из пруда шлама, возможности его транспортировки на последующую переработку, а так же для достижения наилучших процессных показателей по дальнейшему его фазовому разделению, в непосредственной близости от экскаватора устанавливается специаль- ная обогреваемая емкость. Помимо системы подогрева шлама емкость снабжена насосом для подачи на модуль фазового разделения – трехфазную центрифугу. Емкость снабжена мешалками для усреднения шлама. Конструкция емкости модульная. Система обогрева и насосы смонтированы на модуле, что делает ее мобильной, позволяя ее транспортировку с установкой вблизи работающего экскаватора.

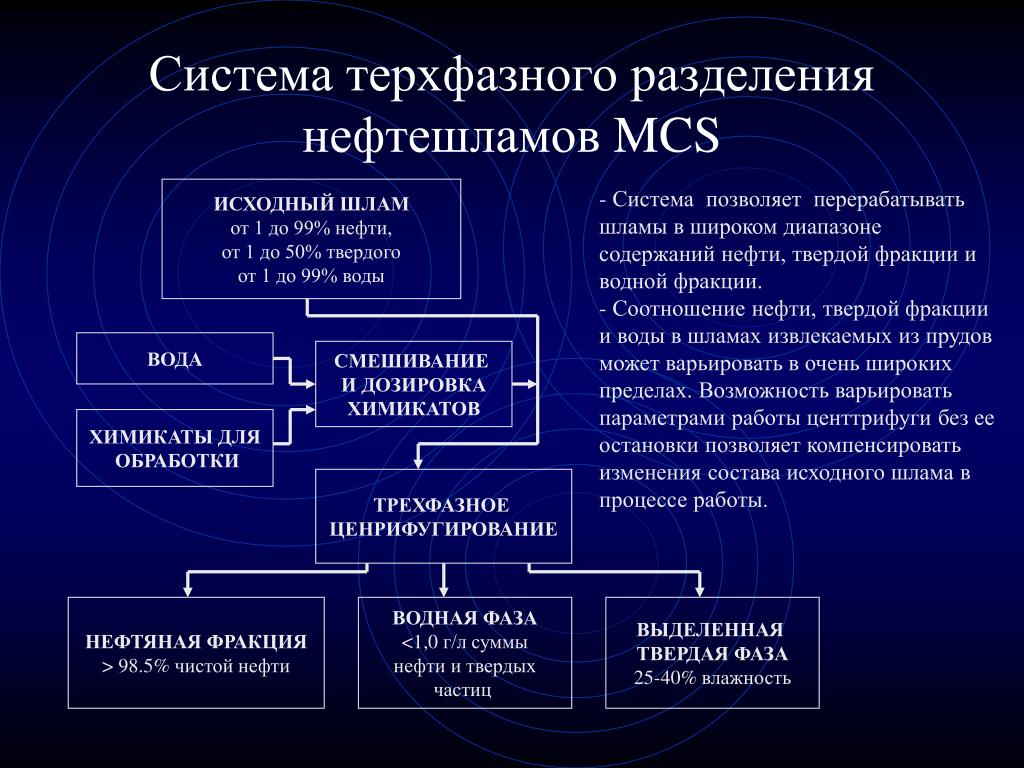

8. Система терхфазного разделения нефтешламов MCS ИСХОДНЫЙ ШЛАМ от 1 до 99% нефти, от 1 до 50% твердого от 1 до 99% воды • Система позволяет перерабатывать шламы в широком диапазоне содержаний нефти, твердой фракции и водной фракции. • Соотношение нефти, твердой фракции • и воды в шламах извлекаемых из прудов • может варьировать в очень широких пределах. Возможность варьировать параметрами работы центтрифуги без ее остановки позволяет компенсировать изменения состава исходного шлама в процессе работы. ВОДА СМЕШИВАНИЕ И ДОЗИРОВКА ХИМИКАТОВ ХИМИКАТЫ ДЛЯ ОБРАБОТКИ ТРЕХФАЗНОЕ ЦЕНРИФУГИРОВАНИЕ НЕФТЯНАЯ ФРАКЦИЯ > 98.5% чистой нефти ВОДНАЯ ФАЗА <1,0 г/лсуммы нефти и твердых частиц ВЫДЕЛЕННАЯ ТВЕРДАЯ ФАЗА 25-40% влажность

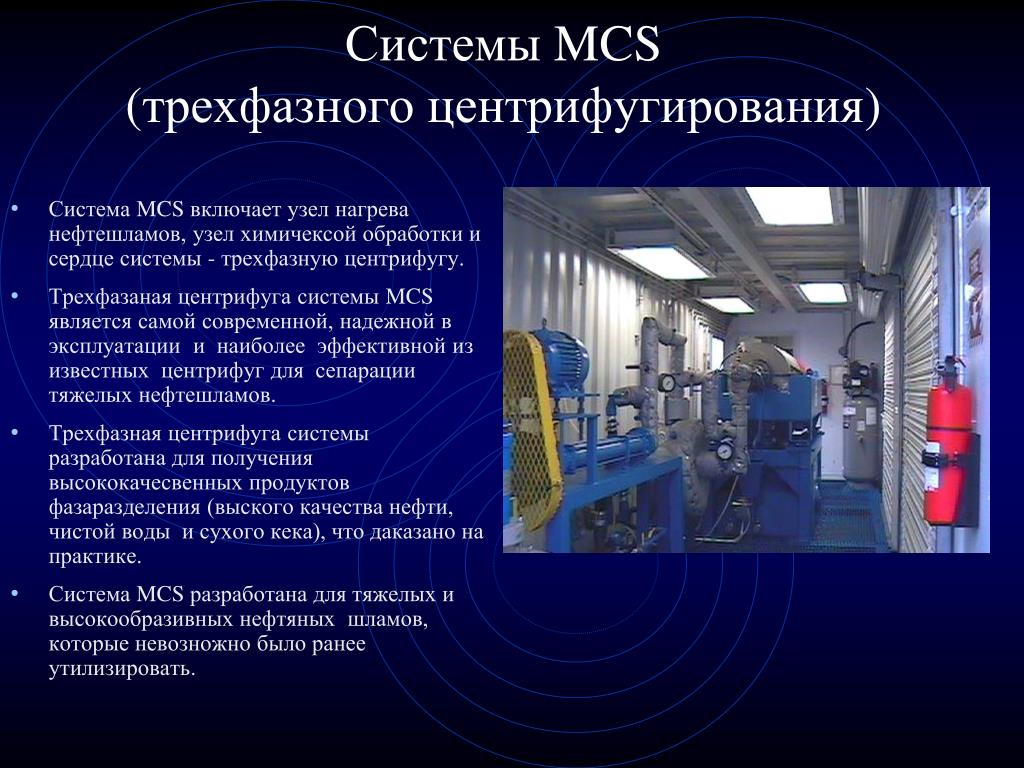

9. Системы MCS (трехфазного центрифугирования) • Система MCS включает узел нагрева нефтешламов, узел химичексой обработки и сердце системы - трехфазную центрифугу. • Трехфазаная центрифуга системы MCS является самой современной, надежной в эксплуатации и наиболее эффективной из известных центрифуг для сепарации тяжелых нефтешламов. • Трехфазная центрифуга системы разработана для получения высококачесвенных продуктов фазаразделения (выского качества нефти, чистой воды и сухого кека), что даказано на практике. • Система MCS разработана для тяжелых и высокообразивных нефтяных шламов, которые невозножно было ранее утилизировать.

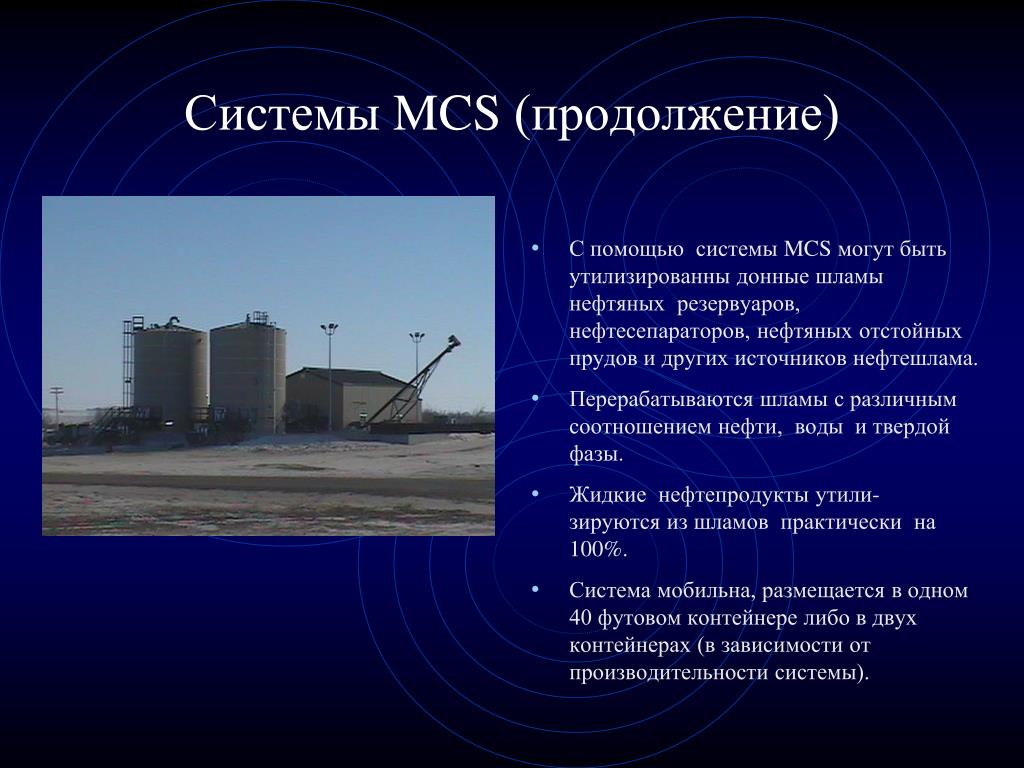

10. Системы MCS (продолжение) • С помощью системы MCS могут быть утилизированны донные шламы нефтяных резервуаров, нефтесепараторов,нефтяных отстойных прудов и других источников нефтешлама. • Перерабатываются шламы с различным соотношением нефти, воды и твердой фазы. • Жидкие нефтепродукты утили- зируются из шламов практически на 100%. • Система мобильна, размещается в одном 40 футовом контейнере либо в двух контейнерах (в зависимости от производительности системы).

11. Принцип действия центрифуги MCS • Трехфазная центрифуга позволяет одновременно разделять нефтепродукты, воду и твердые диспергириванные частицы. - Твердое вещество выделяется из шлама, и с помощью внутреннего конвейера транспортируется в “сухую зону” центрифуги. - Нефть (показана красным) и вода (показана симим) перемещаются в жидкостную сепарационную зону для последующего разделения посредством регулируемых импеллера и патрубков. - Процесс разделения нефти и воды может регулироваться без остановки центрифуги в случае изменения консистенции (соотношения фаз в питающем материале).

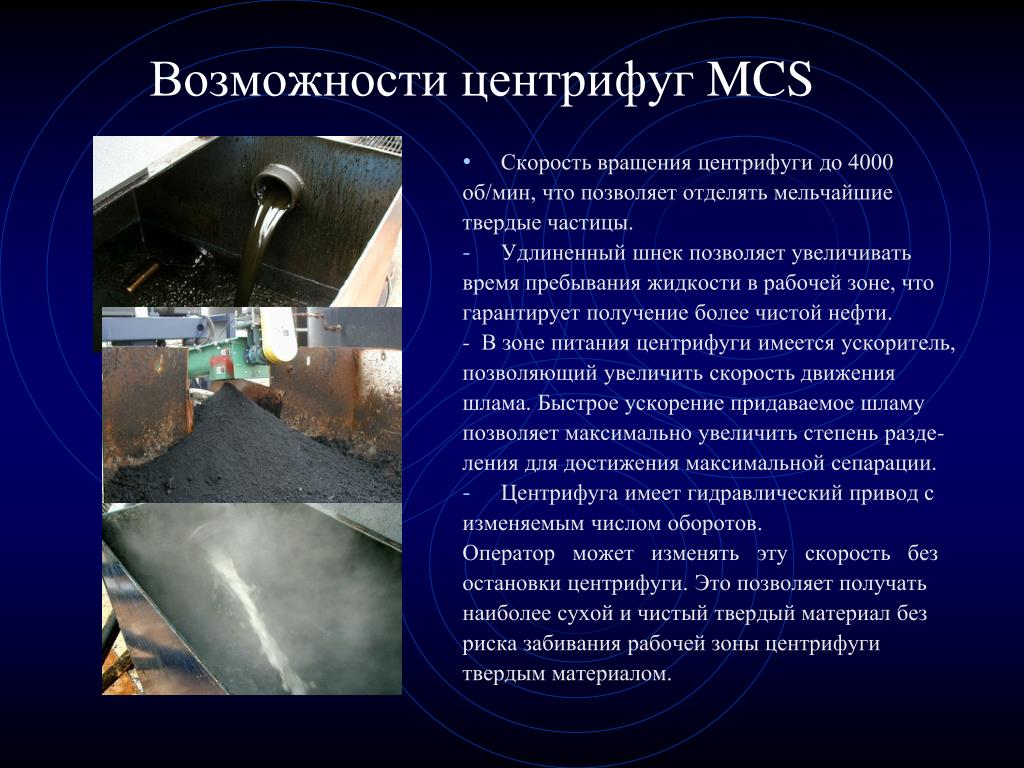

12. Возможности центрифуг MCS • Скорость вращения центрифуги до 4000 об/мин, что позволяет отделять мельчайшие твердые частицы. • Удлиненный шнек позволяет увеличивать время пребывания жидкости в рабочей зоне, что гарантирует получение более чистой нефти. - В зоне питания центрифуги имеется ускоритель, позволяющий увеличить скорость движения шлама. Быстрое ускорение придаваемое шламу позволяет максимально увеличить степень разде- ления для достижения максимальной сепарации. • Центрифуга имеет гидравлический привод с изменяемым числом оборотов. Оператор может изменять эту скорость без остановки центрифуги. Это позволяет получать наиболее сухой и чистый твердый материал без риска забивания рабочей зоны центрифуги твердым материалом.

13. Возможности центрифуг MCS (продолжение) • Конструкция центифуги MCS позволяет избежать забивание парафи-нами и асфальтенами, которые обычно имеются в тяжелых нефтешламах. • Сепарации могут быть подвергнуты шламы с содержанием твердой фазы до 50% (объемных). • Трехфазная центрифуга MCS фактически по функциональным качествам заменяет две центрифуги предлагаемые другими изготовителями. • Центрифуга данного типа смогла показать эфективную работу на шламах в Канаде (регион Northern Alberta ). Нефть добываемая на данном месторождении содержит большое количество кварцевого песка, который является крайне абразивным. Трехфазная центрифуга работает на объекте 15 месяцев в режиме непрерывной работы без остановок. Подобные установки других компаний не выдерживают более месяца без ремонта. • Центрифуга имеет практически неограниченый ресурс времени эксплуатации, посколькувнутренние детали защищены от износа.

14. Защита об абразивности и коррозии • - Переработка тяжелых нефтяных шламов • связана сотделением высоообразивных • твердых частиц, таких как песок, глина и • сульфиды железа. • Центрифуга MCS oснащена специальными элементамиабразивной защиты. Элементы защиты изготовлены из сплава с крайне низким коэффициентом истирания и из специальной керамики.Часть защиты выполнена из карбида Вольфрама. • Абразивные частицы не контактируют • с какими либо элементами корпуса цент- • рифуги, что защищает центрифугу от эррозии. Это значительно увеличивает срок действия системы и уменьшает затраты связанные с обслуживанием и ремонтом. - Замена защитных элементов не требует заводских условий и может быть легко произве- дена силами обслуживающего персонала непосредственно на месте эксплуатации.

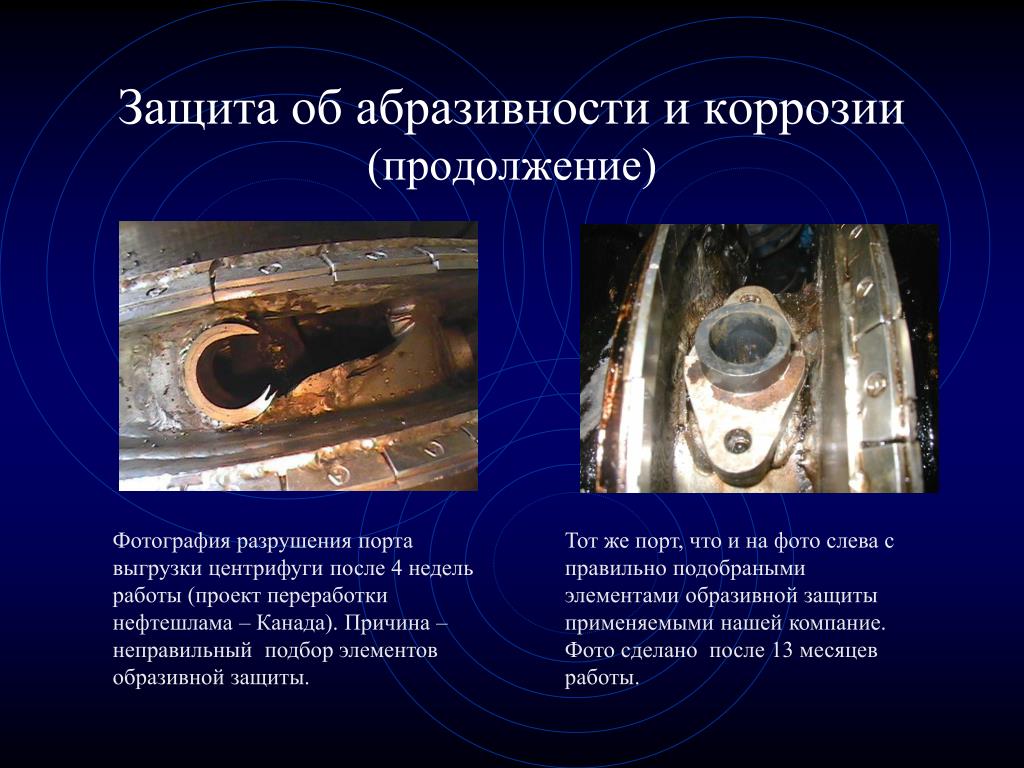

15. Защита об абразивности и коррозии (продолжение) Фотография разрушения порта выгрузки центрифуги после 4 недель работы (проект переработки нефтешлама – Канада). Причина – неправильный подбор элементов образивной защиты. Тот же порт, что и на фото слева с правильно подобраными элементами образивной защиты применяемыми нашей компание. Фото сделано после 13 месяцев работы.

16. Химические реагенты • Центрифуги в некотором смысле подобны стиральным машинам, которые не могут работать эффективно без применения активных реагентов. • Разработанные реагенты являются хими - • чески активными реагентами, позволя- • ющими отделить нефть от мельчайших • твердых частиц, таких как илистые час- • тицы и сульфид железа.

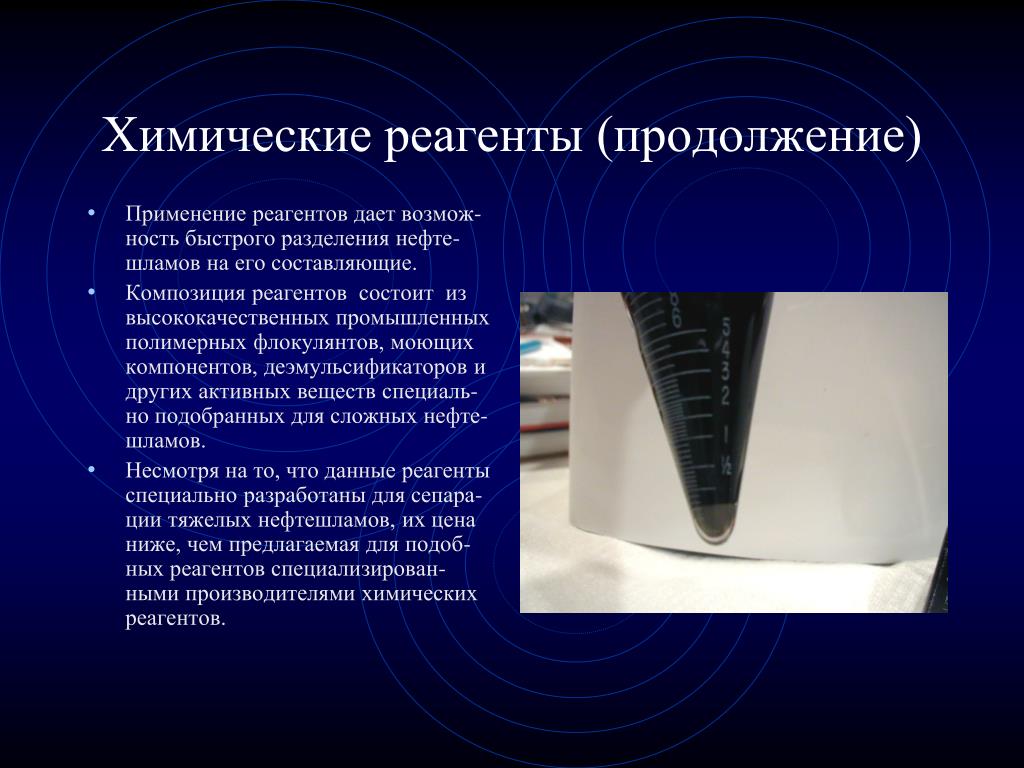

17. Химические реагенты (продолжение) • Применение реагентов дает возмож-ность быстрого разделения нефте-шламов на его составляющие. • Композиция реагентов состоит из высококачественных промышленных полимерных флокулянтов, моющих компонентов, деэмульсификаторов и других активных веществспециаль-но подобранных для сложных нефте-шламов. • Несмотря на то, что данные реагенты специально разработаны для сепара-ции тяжелых нефтешламов, их цена ниже, чем предлагаемая для подоб-ных реагентов специализирован-ными производителями химических реагентов.

18. Системы MCS контейнерного типа Для оперативного включения системы в работу по месту эксплуатации, предусмот-рена компановка оборудования и реагентного узла в стандартных 40-футовых кон-тейнерах. Возможен вариант утепленного (зимнего) исполнения контейнера. Емкости узла приема и усреднения нефтешлама выполнены на базе 40-футовых контейнеров (для мобильности) и снабжены внутренним трубчатым теплообменником и высокоэнергетическими мешалками.

19. Готовы предоставить полный список внедренных проектов переработки нефтешламов. KMT INTERNATIONAL INC www.kmtinternational.com Телефоны в США: +1-510-713-1400, 713-1500 Факс США: +1-509-752-0475 Email – info@kmtinternational.com Представительство в России: Тел/Факс+7-927-657-1004
