草图绘制 草绘模式 几何图元绘制 几 何 约 束 尺寸标注

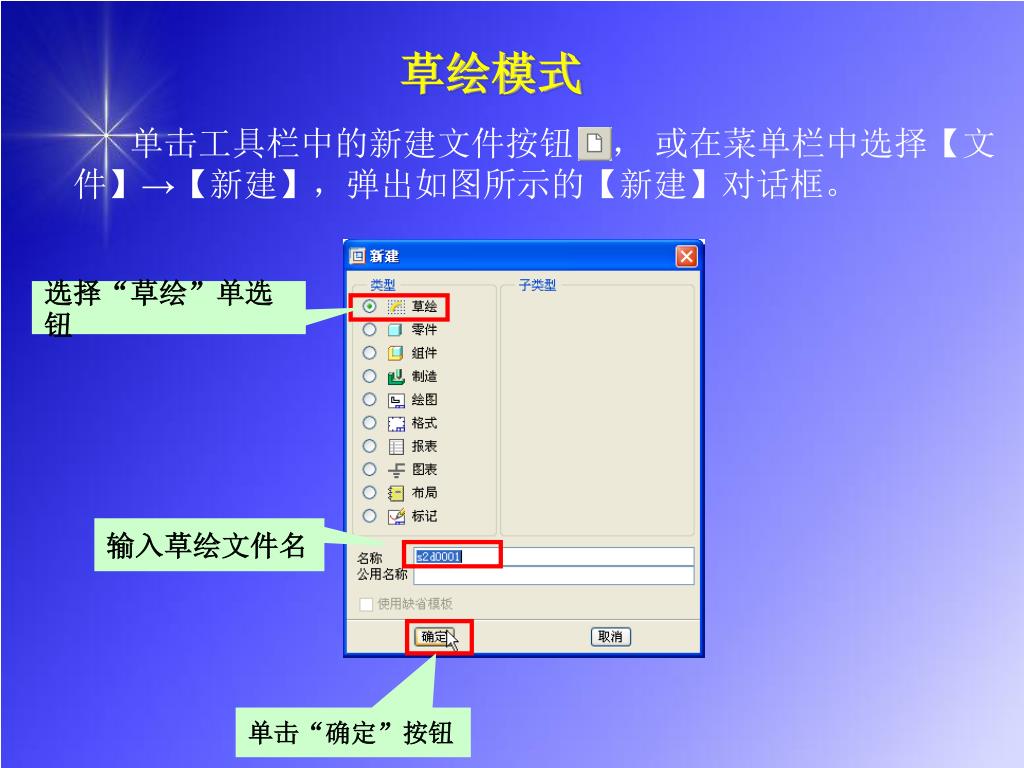

单击工具栏中的新建文件按钮 , 或在菜单栏中选择【文件】→【新建】,弹出如图所示的【新建】对话框。 选择“草绘”单选钮 输入草绘文件名 单击“确定”按钮 草绘模式
草绘菜单栏 草绘器工具栏 草绘器工具 “草绘”菜单 绘图区

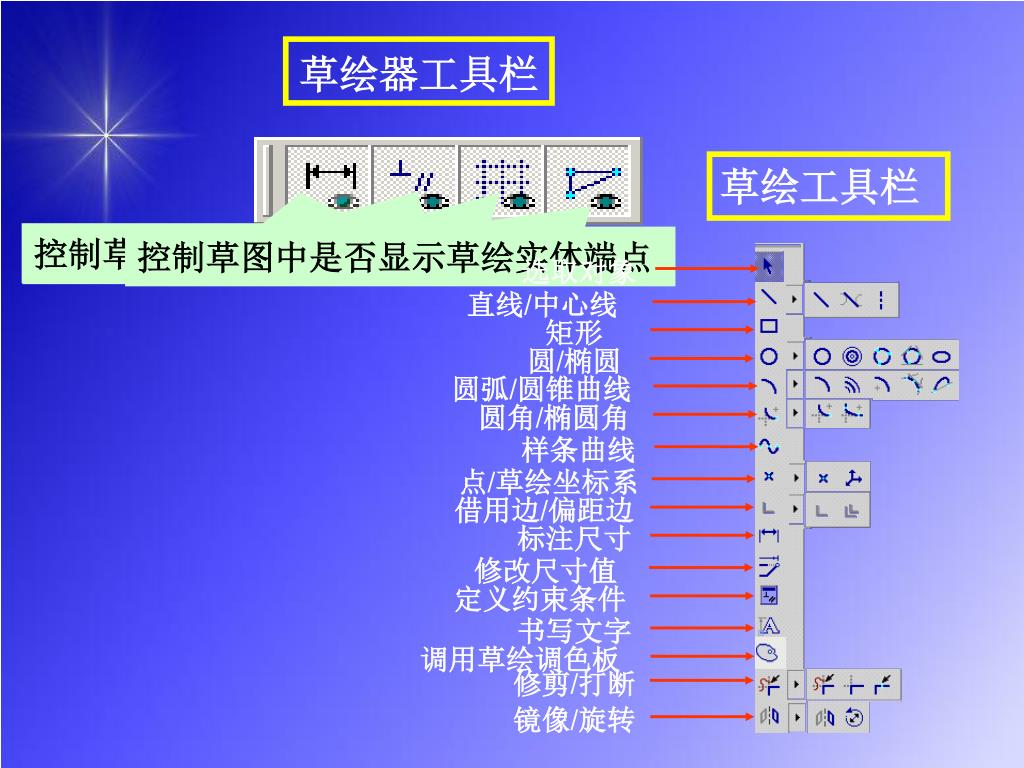

选取对象 直线/中心线 矩形 圆/椭圆 圆弧/圆锥曲线 圆角/椭圆角 样条曲线 点/草绘坐标系 借用边/偏距边 标注尺寸 修改尺寸值 定义约束条件 书写文字 调用草绘调色板 修剪/打断 镜像/旋转 草绘器工具栏 草绘工具栏 控制草图中是否显示几何约束 控制草图中是否显示尺寸 控制草图中是否显示网格 控制草图中是否显示草绘实体端点

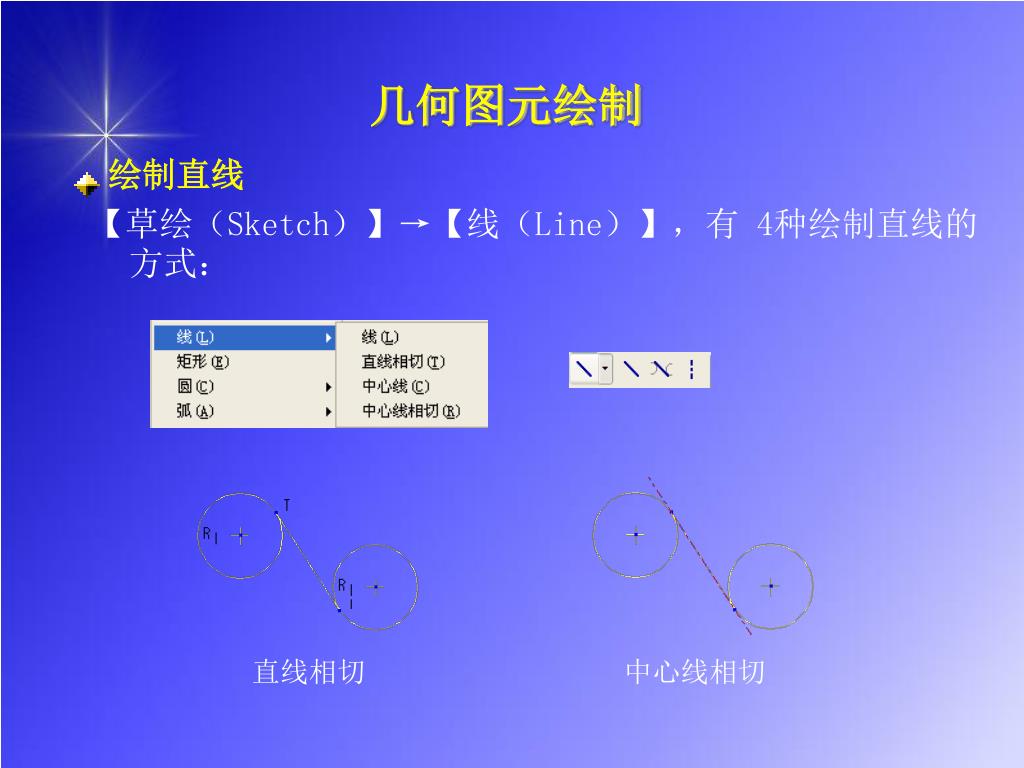

几何图元绘制 绘制直线 【草绘(Sketch)】→【线(Line)】,有 4种绘制直线的方式: 直线相切 中心线相切

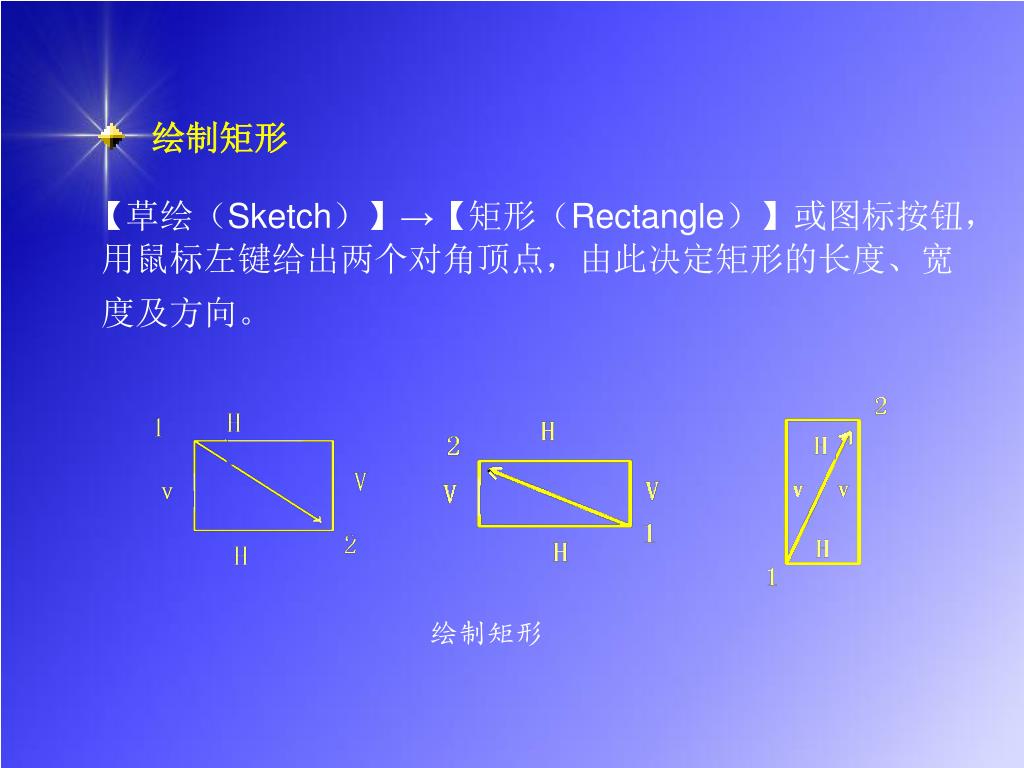

绘制矩形 【草绘(Sketch)】→【矩形(Rectangle)】或图标按钮,用鼠标左键给出两个对角顶点,由此决定矩形的长度、宽度及方向。 绘制矩形
圆的绘制方法有5种 : 绘制圆的5种命令及工具按钮 c)相切 a)圆心和点 b)同心 圆的绘制方式 绘制构造圆

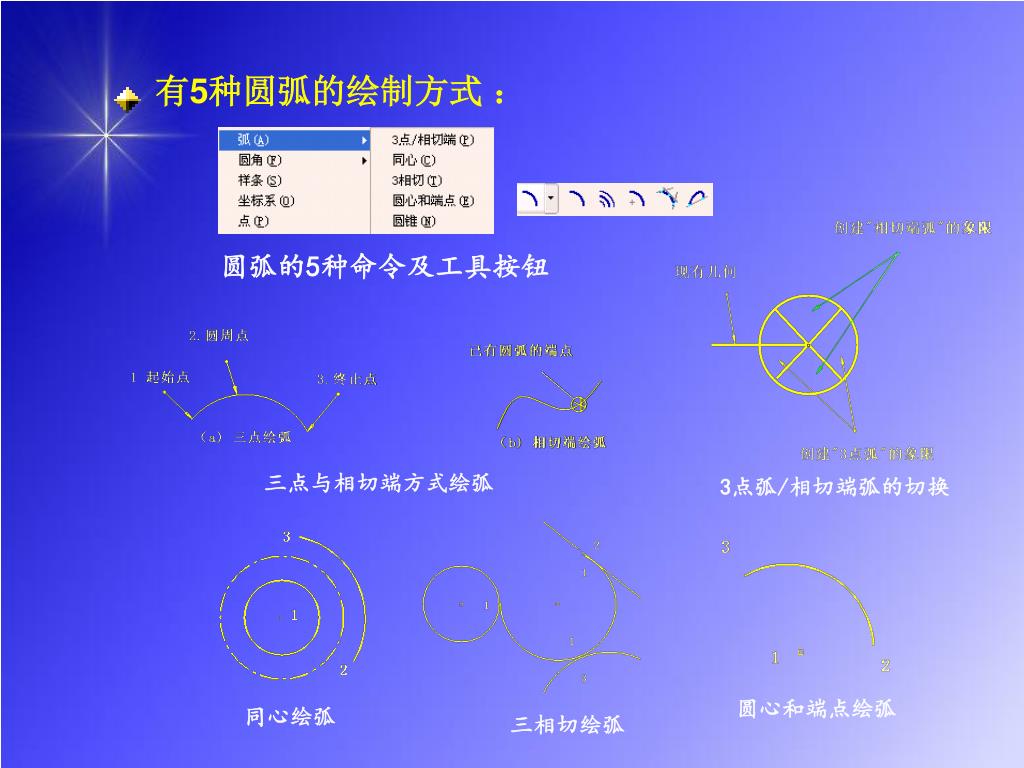

圆弧的5种命令及工具按钮 有5种圆弧的绘制方式 : 三点与相切端方式绘弧 3点弧/相切端弧的切换 圆心和端点绘弧 同心绘弧 三相切绘弧

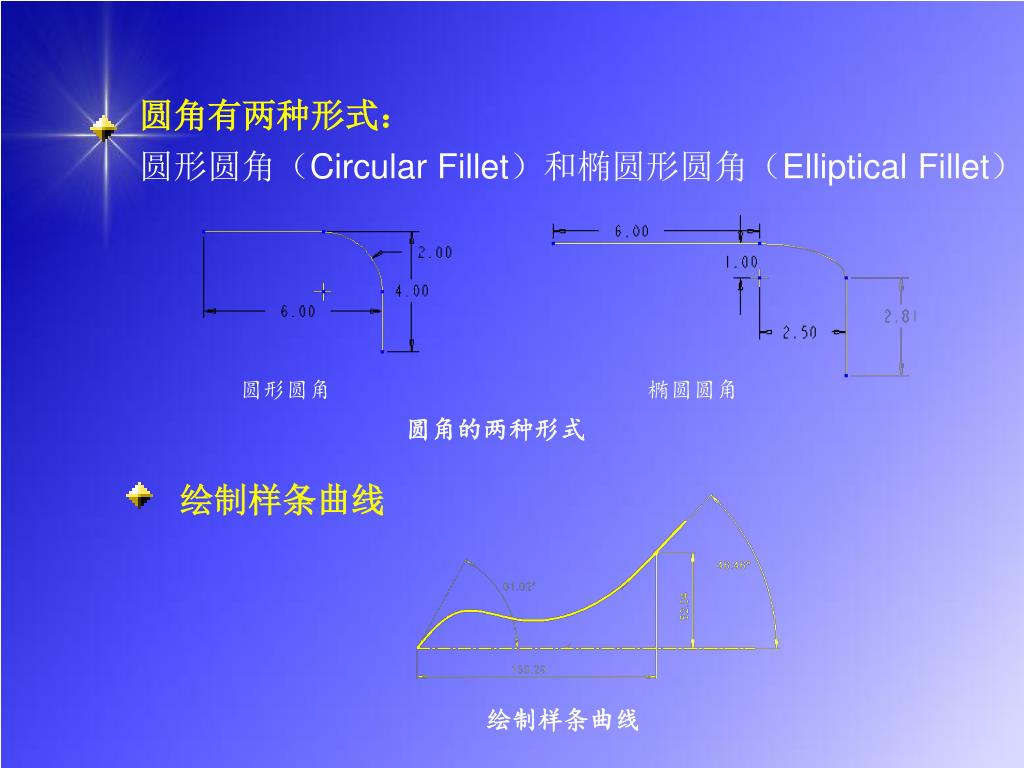

绘制样条曲线 圆角有两种形式: 圆形圆角(Circular Fillet)和椭圆形圆角(Elliptical Fillet) 圆形圆角 椭圆圆角 圆角的两种形式 绘制样条曲线

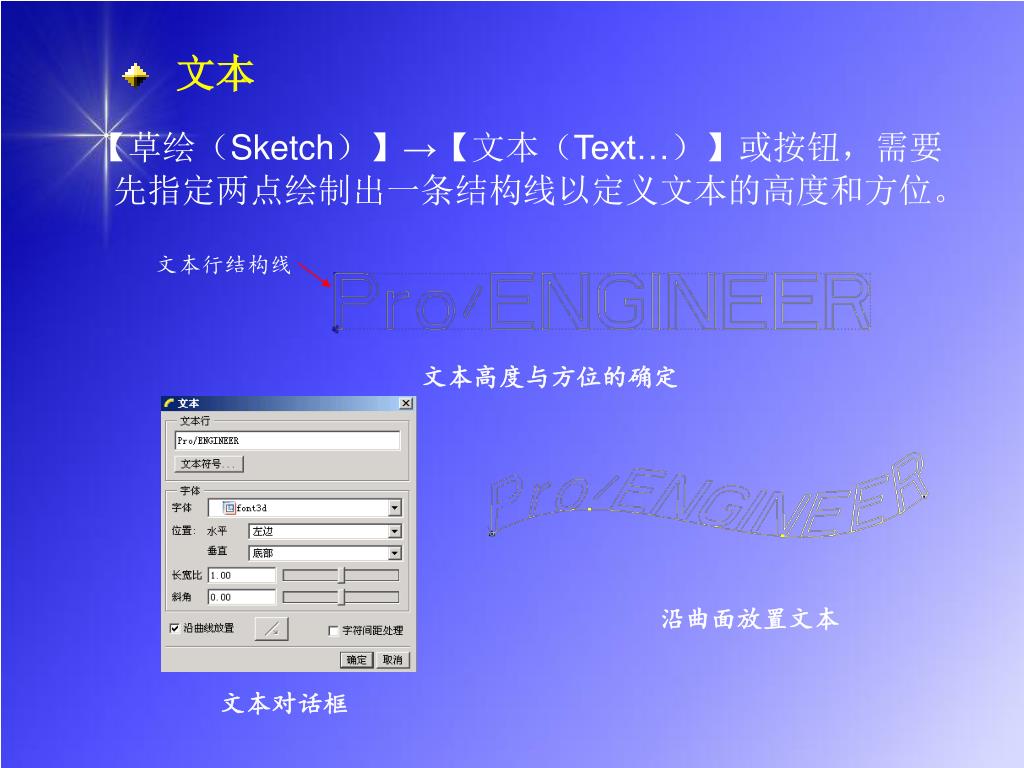

文本行结构线 文本 【草绘(Sketch)】→【文本(Text…)】或按钮,需要先指定两点绘制出一条结构线以定义文本的高度和方位。 文本高度与方位的确定 沿曲面放置文本 文本对话框

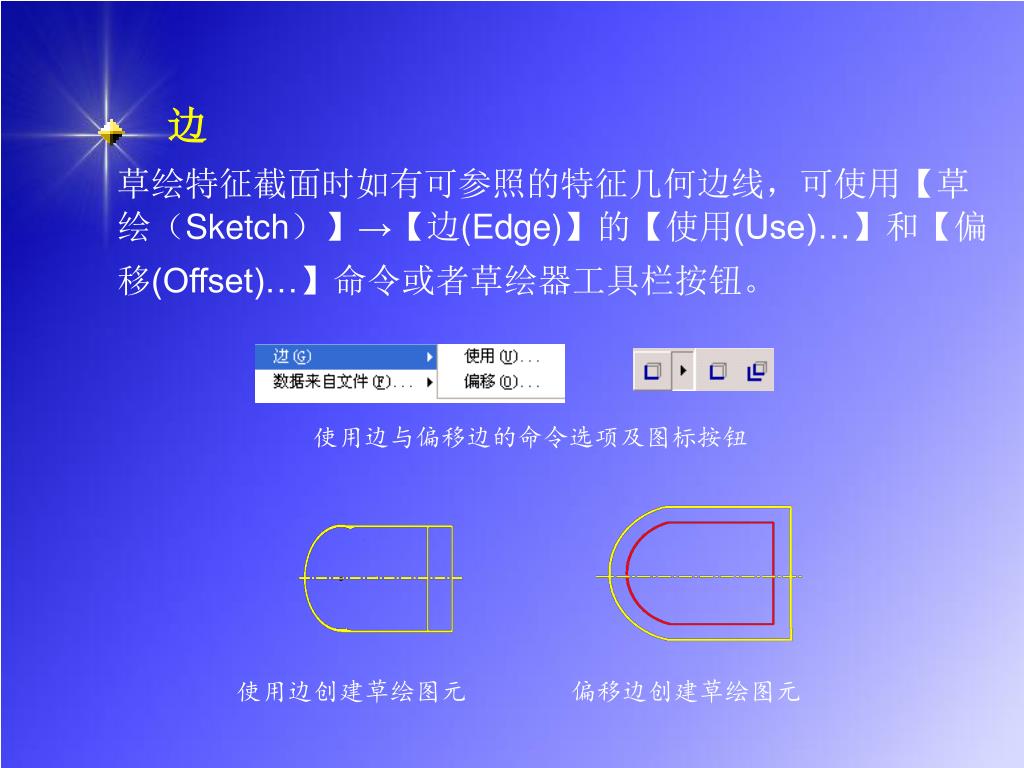

边 草绘特征截面时如有可参照的特征几何边线,可使用【草绘(Sketch)】→【边(Edge)】的【使用(Use)…】和【偏移(Offset)…】命令或者草绘器工具栏按钮。 使用边与偏移边的命令选项及图标按钮 使用边创建草绘图元 偏移边创建草绘图元

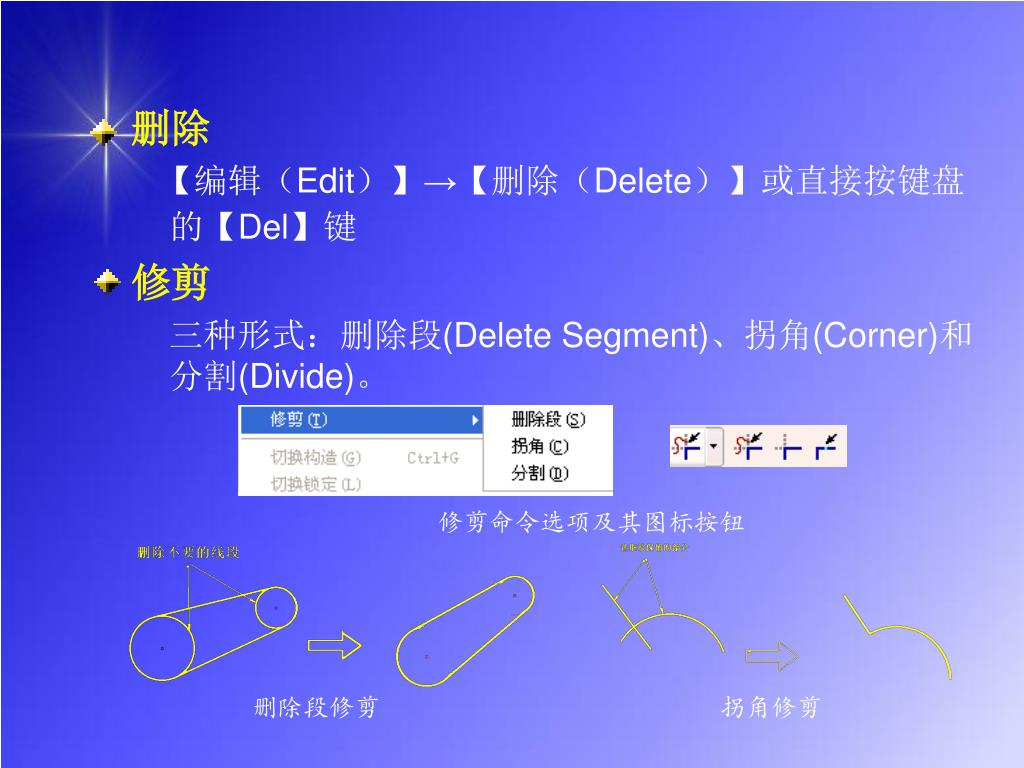

删除 【编辑(Edit)】→【删除(Delete)】或直接按键盘的【Del】键 修剪 三种形式:删除段(Delete Segment)、拐角(Corner)和分割(Divide)。 修剪命令选项及其图标按钮 删除段修剪 拐角修剪
复制 用于复制草绘的几何图元,同时允许对复制的图元执行缩放与旋转操作。要求先选取欲复制的几何图元(可选取多个)并单击菜单命令【复制(Copy)】,然后单击菜单命令【粘贴(Paste)】并点选一个放置位置。 缩放旋转对话框 草绘图形的复制
镜像 执行时,首先选取欲镜像的几何对象,再单击命令【编辑(Edit)】→【镜像(Mirror)】或图标按钮,然后选取一条中心线作为镜像的轴线。 镜像命令在对称图形的应用
缩放和旋转 【编辑(Edit)】→【缩放和旋转(Scale and Rotate)】或图标按钮 ,用于对草绘图形进行缩放与旋转操作。 【切换构造(Toggle Construction)】命令用于将选定的图元对象在几何图形与构造图形之间进行切换。 切换结构 几何图形与构造图形的切换

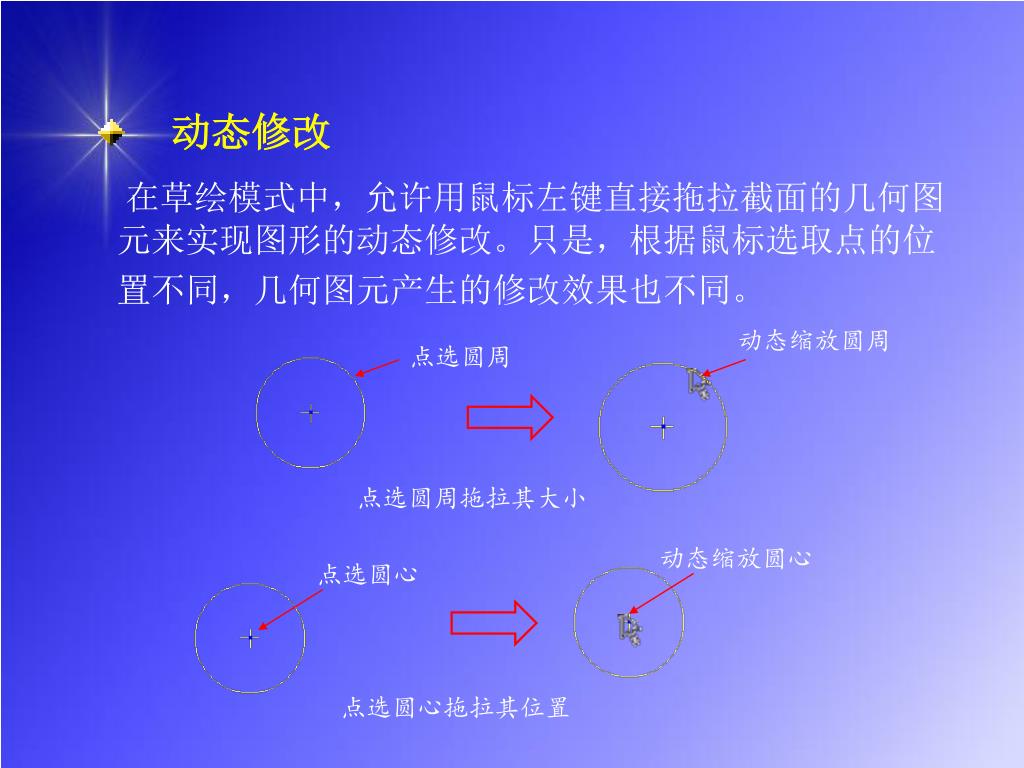

动态缩放圆周 点选圆周 点选圆心 动态缩放圆心 动态修改 在草绘模式中,允许用鼠标左键直接拖拉截面的几何图元来实现图形的动态修改。只是,根据鼠标选取点的位置不同,几何图元产生的修改效果也不同。 点选圆周拖拉其大小 点选圆心拖拉其位置

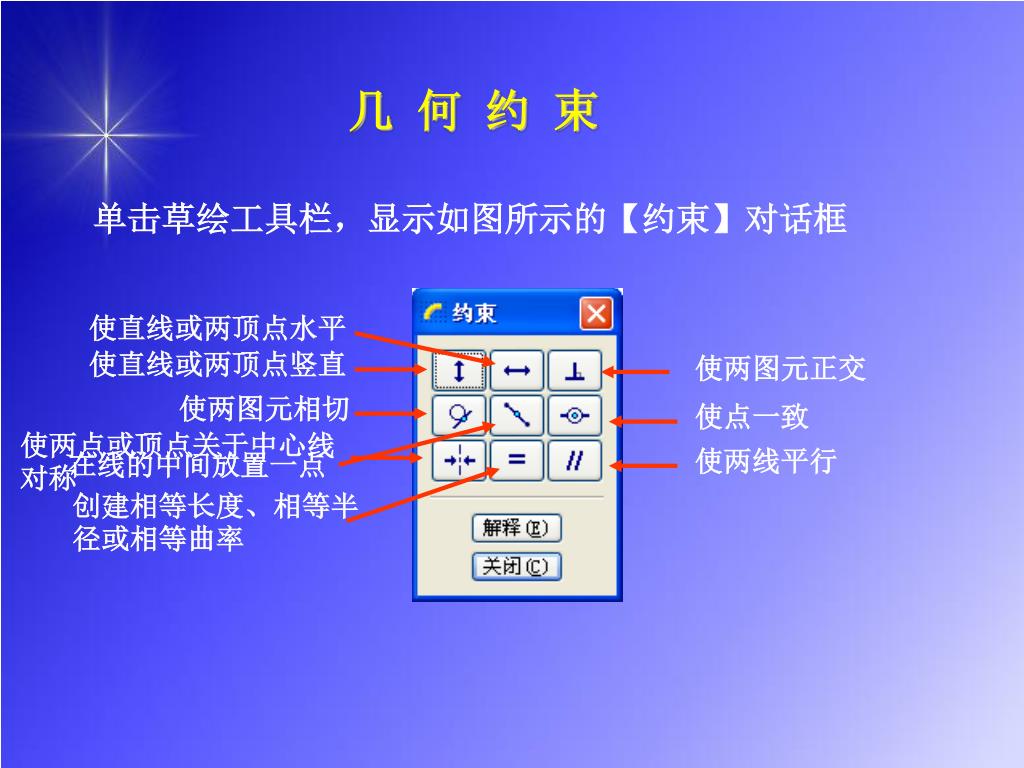

使直线或两顶点水平 使直线或两顶点竖直 使两图元正交 使两图元相切 使点一致 使两点或顶点关于中心线对称 使两线平行 在线的中间放置一点 创建相等长度、相等半径或相等曲率 几 何 约 束 单击草绘工具栏,显示如图所示的【约束】对话框

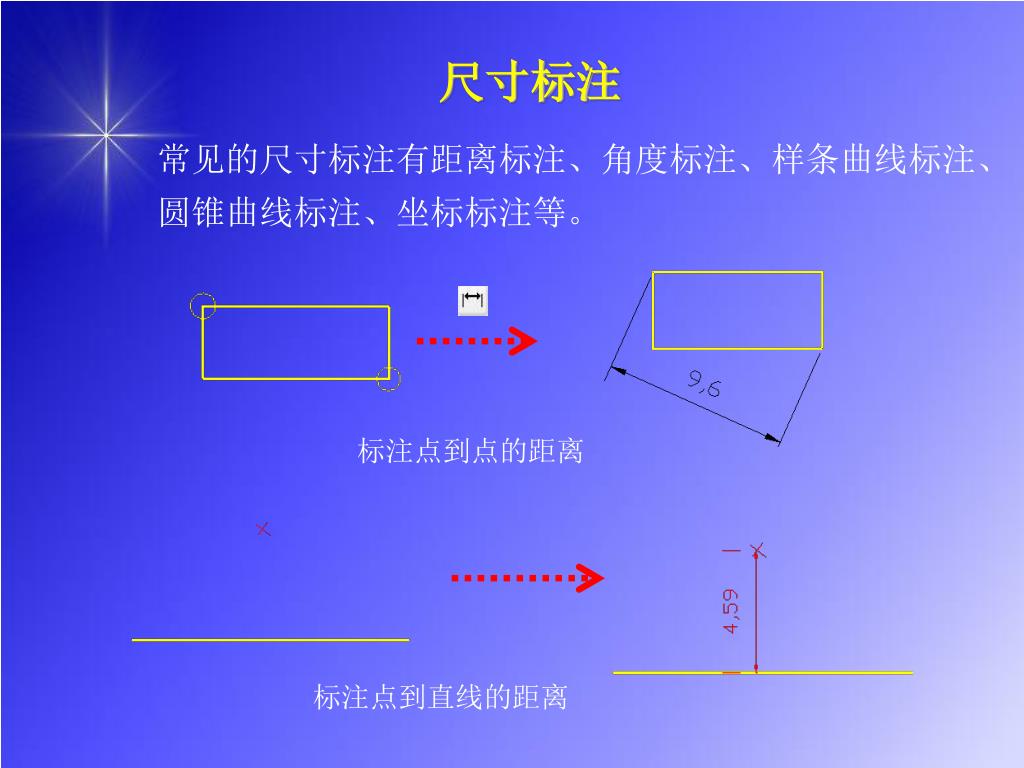

尺寸标注 常见的尺寸标注有距离标注、角度标注、样条曲线标注、圆锥曲线标注、坐标标注等。 标注点到点的距离 标注点到直线的距离
标注平行线间的距离 标注半径尺寸

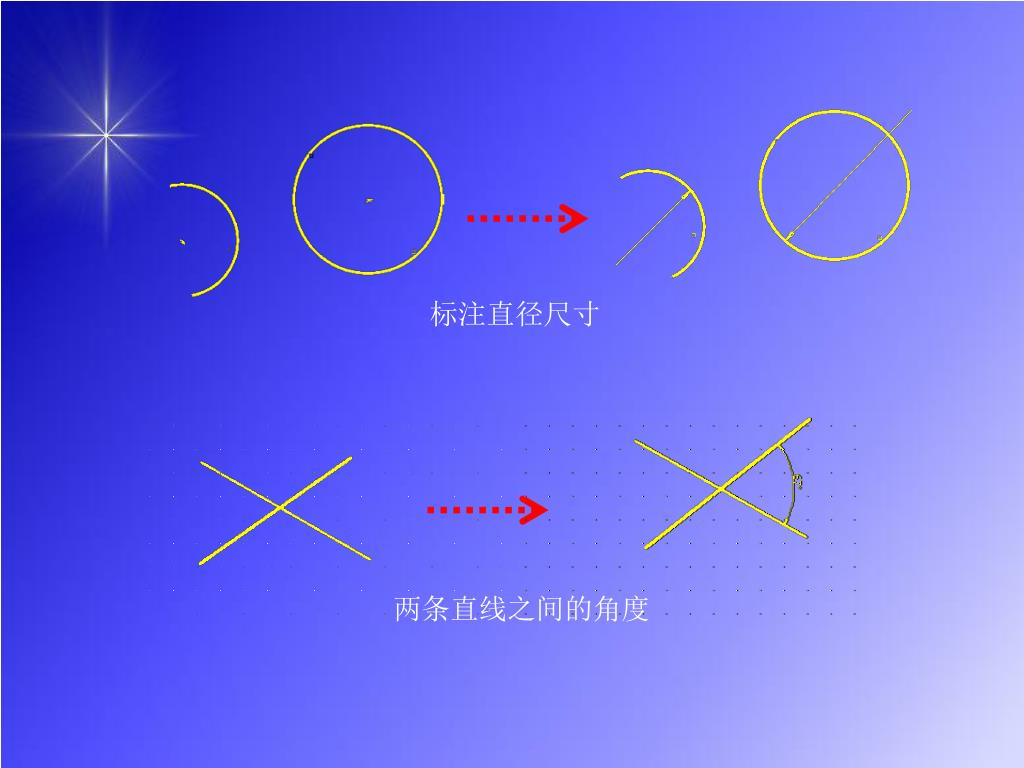

标注直径尺寸 两条直线之间的角度

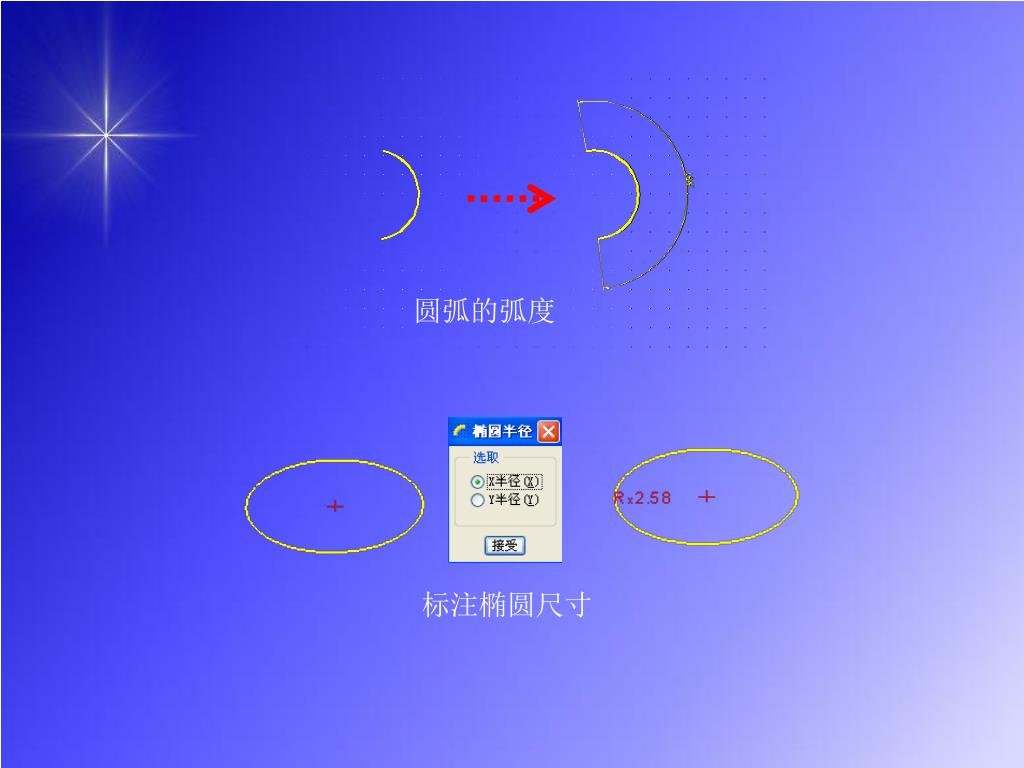

圆弧的弧度 标注椭圆尺寸

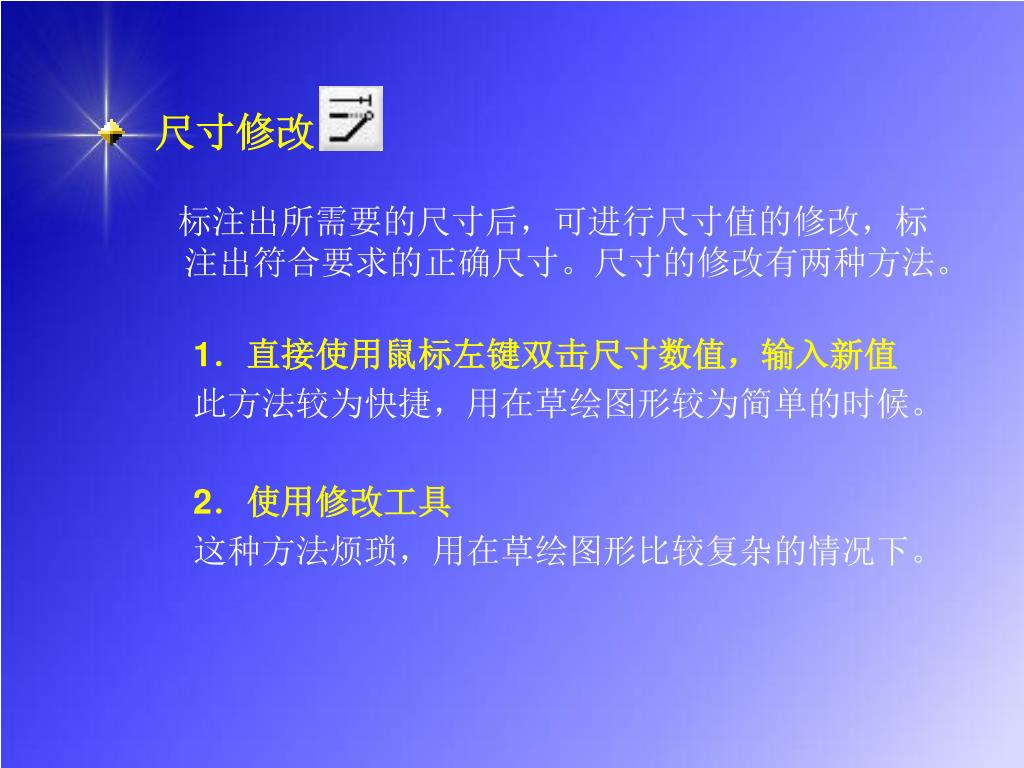

尺寸修改 标注出所需要的尺寸后,可进行尺寸值的修改,标注出符合要求的正确尺寸。尺寸的修改有两种方法。 1.直接使用鼠标左键双击尺寸数值,输入新值 此方法较为快捷,用在草绘图形较为简单的时候。 2.使用修改工具 这种方法烦琐,用在草绘图形比较复杂的情况下。

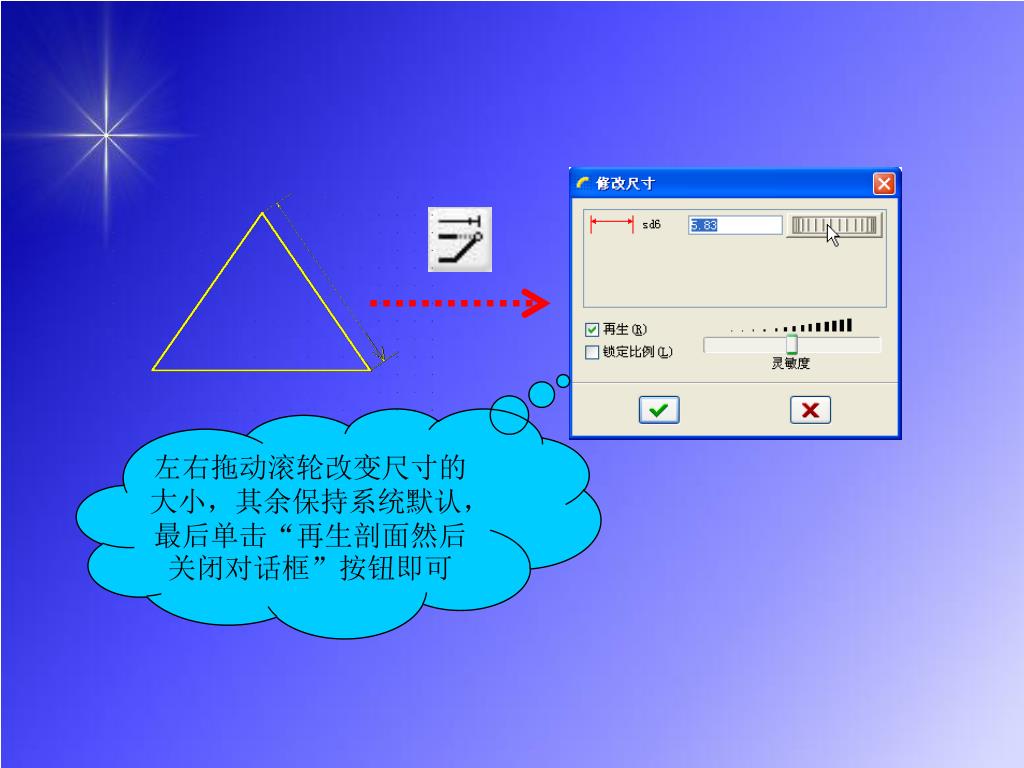

左右拖动滚轮改变尺寸的大小,其余保持系统默认,最后单击“再生剖面然后关闭对话框”按钮即可左右拖动滚轮改变尺寸的大小,其余保持系统默认,最后单击“再生剖面然后关闭对话框”按钮即可

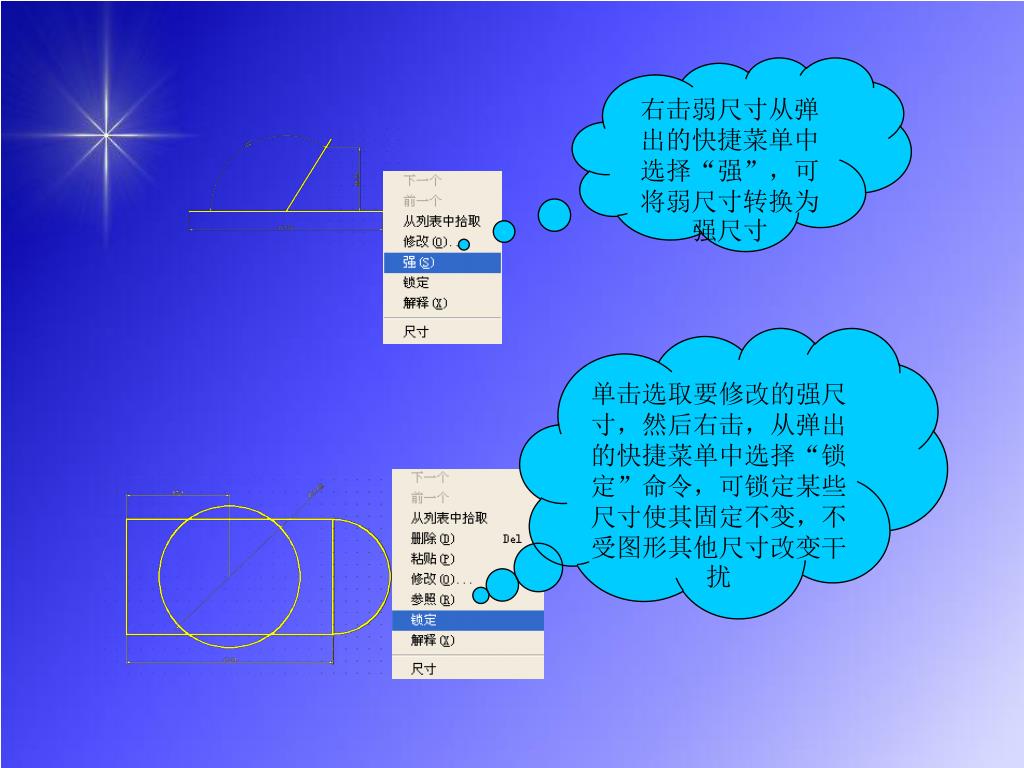

右击弱尺寸从弹出的快捷菜单中选择“强”,可将弱尺寸转换为强尺寸右击弱尺寸从弹出的快捷菜单中选择“强”,可将弱尺寸转换为强尺寸 单击选取要修改的强尺寸,然后右击,从弹出的快捷菜单中选择“锁定”命令,可锁定某些尺寸使其固定不变,不受图形其他尺寸改变干扰
