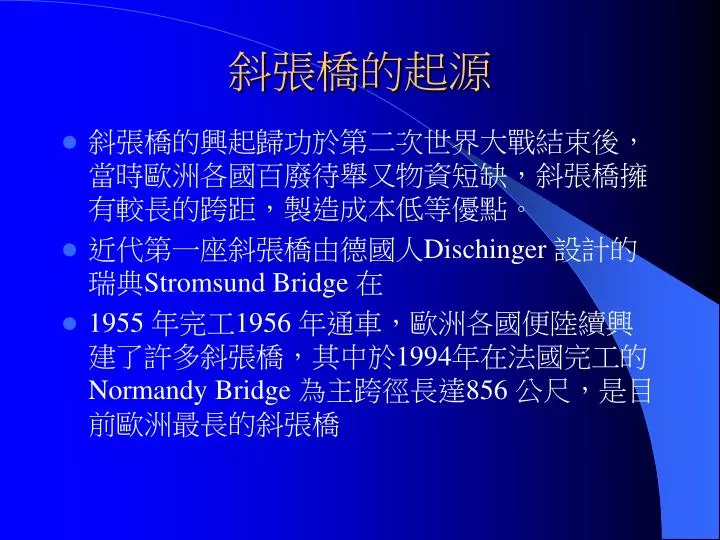

  1. 斜張橋的起源 • 斜張橋的興起歸功於第二次世界大戰結束後，當時歐洲各國百廢待舉又物資短缺，斜張橋擁有較長的跨距，製造成本低等優點。 • 近代第一座斜張橋由德國人Dischinger 設計的瑞典Stromsund Bridge 在 • 1955 年完工1956 年通車，歐洲各國便陸續興建了許多斜張橋，其中於1994年在法國完工的Normandy Bridge 為主跨徑長達856 公尺，是目前歐洲最長的斜張橋

  2. 斜張橋的種類 • 單索面 • 雙索面 • 多索面

  3. 吊索配置形式可分為 • 輻射式、豎琴式、扇狀式及星式

  4. 斜張橋的結構： • 良好的橋梁結構設計都希望以較少的靜載重（橋梁本身重量）來承受較大的活載重，而懸索橋便擁有此優點，藉由密佈的吊索來分擔主樑承受的載重，使主樑尺寸較小及重量較輕，同時橋梁跨距可以有較長的設計

  5. 台灣的斜張橋（南二高高屏溪斜張橋） • 南二高高屏溪大橋180+330二跨，單塔，倒Y型塔柱，單索高速複合式；RC塔，面，扇狀式，單箱雙室樑公路主跨鋼樑及側跨PC 樑

  6. 台灣的斜張橋（南二高高屏溪斜張橋）

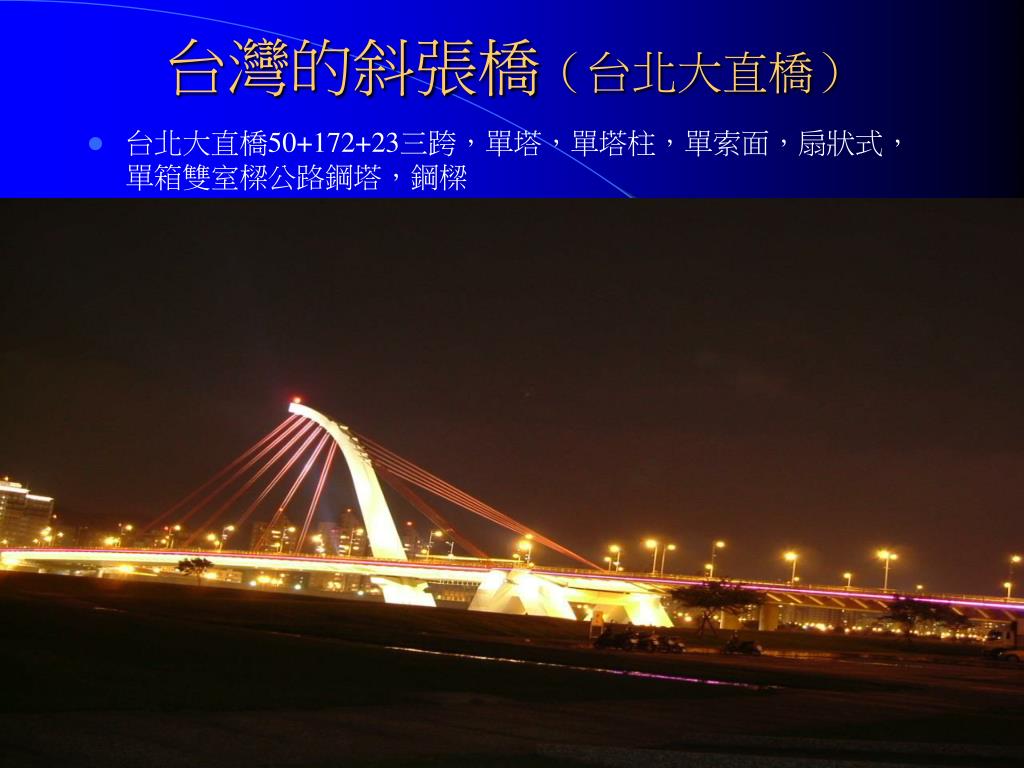

  7. 台灣的斜張橋（台北大直橋） • 台北大直橋50+172+23三跨，單塔，單塔柱，單索面，扇狀式，單箱雙室樑公路鋼塔，鋼樑

  8. 台灣的斜張橋（中橫慈母橋） • 中橫慈母橋68+68二跨，單塔，H型塔柱，雙索公路鋼塔，鋼樑面，輻射式，Π型樑

  9. 台灣的斜張橋（台北劍潭水管橋） • 台北劍潭水管橋34+72+34三跨，雙塔，倒Y型塔柱，雙索管線鋼塔，鋼樑面，扇狀式，分離雙箱型樑

  10. 台灣的斜張橋（南投集鹿大橋） • 南投集鹿大橋120+120二跨，單塔，單塔柱，單索公路RC塔，PC樑面，扇狀式，流線形單箱雙室樑

  11. 台灣的斜張橋（苗栗新東大橋） • 苗栗新東大橋75+175.5+75三跨，雙塔，單塔柱，單索公路鋼塔，鋼樑面，扇狀式，單箱五室樑

  12. 台灣的斜張橋 • 台北重陽大橋92+200+92三跨，雙塔，H型塔柱，雙索公路複合式；RC塔，鋼樑面，扇狀式

  13. 台灣的斜張橋 • 台北光復大橋67+2@134+67四跨，三塔，門型塔柱，雙索公路RC塔，PC樑面，輻射式，T型樑
