solda tig

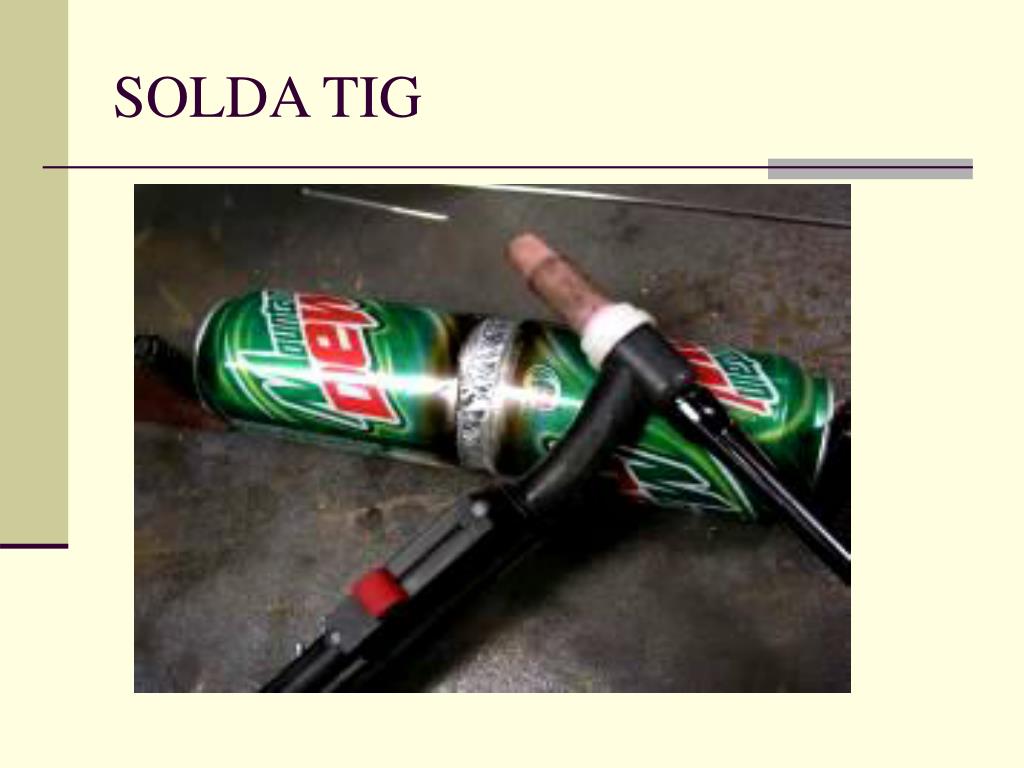

SOLDA TIG

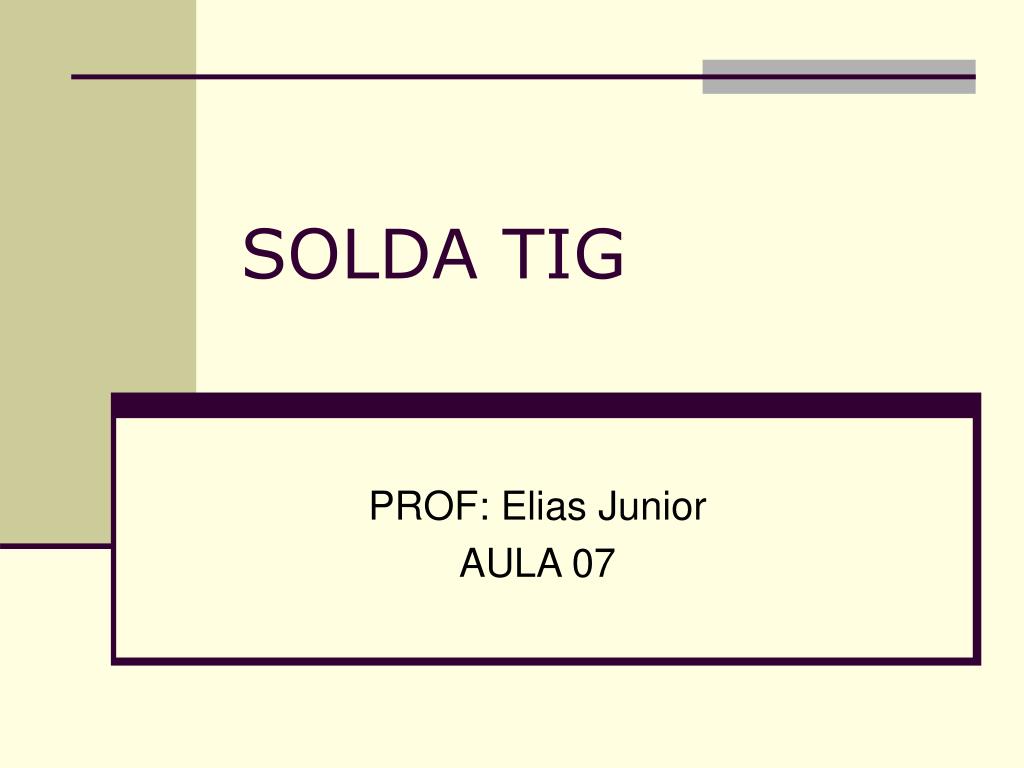

PROF: Elias Junior

AULA 07

introdu o
INTRODUÇÃO

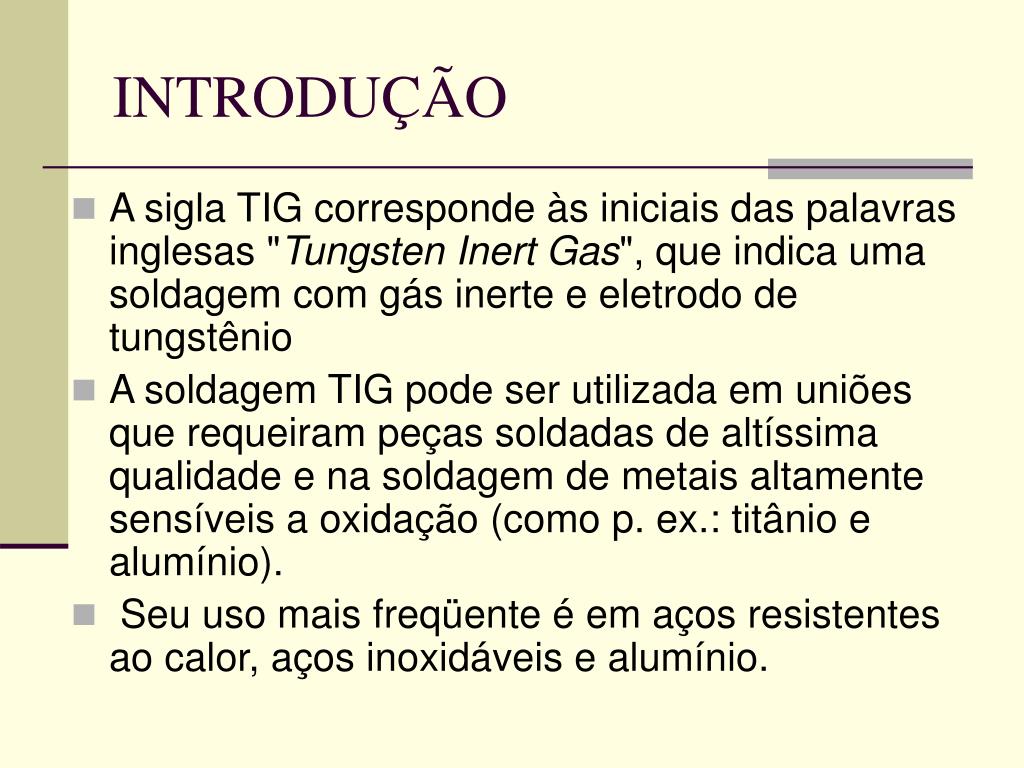

  • A sigla TIG corresponde às iniciais das palavras inglesas "Tungsten Inert Gas", que indica uma soldagem com gás inerte e eletrodo de tungstênio
  • A soldagem TIG pode ser utilizada em uniões que requeiram peças soldadas de altíssima qualidade e na soldagem de metais altamente sensíveis a oxidação (como p. ex.: titânio e alumínio).
  • Seu uso mais freqüente é em aços resistentes ao calor, aços inoxidáveis e alumínio.
conceito
CONCEITO

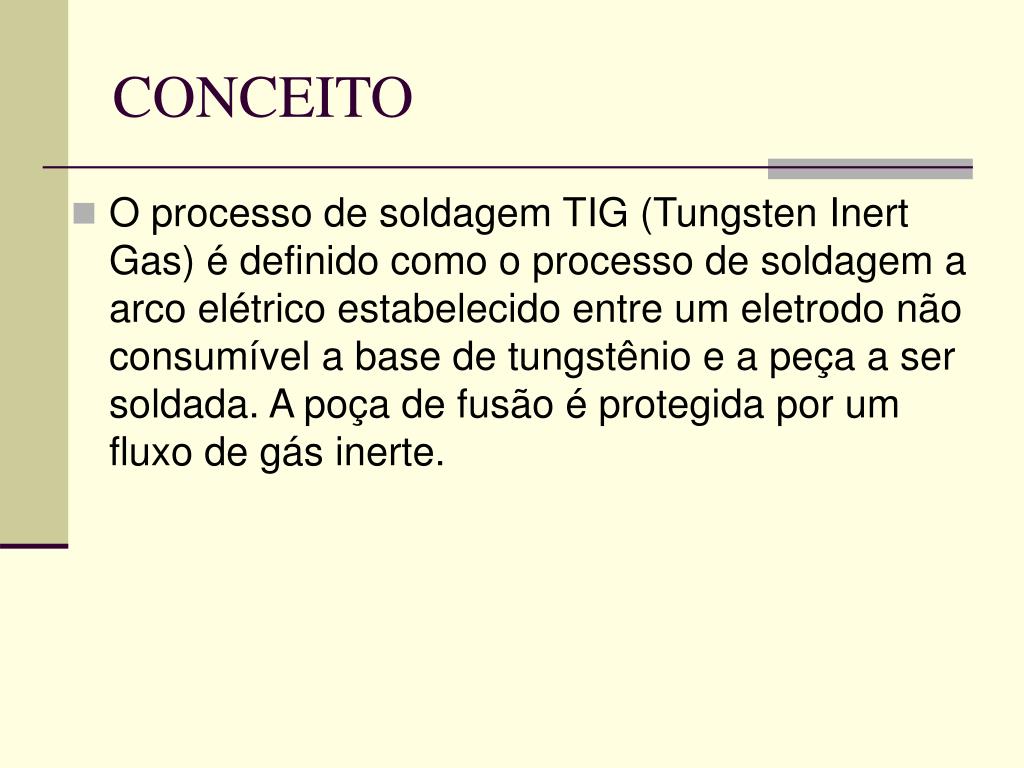

  • O processo de soldagem TIG (Tungsten Inert Gas) é definido como o processo de soldagem a arco elétrico estabelecido entre um eletrodo não consumível a base de tungstênio e a peça a ser soldada. A poça de fusão é protegida por um fluxo de gás inerte.
vantagens
Vantagens

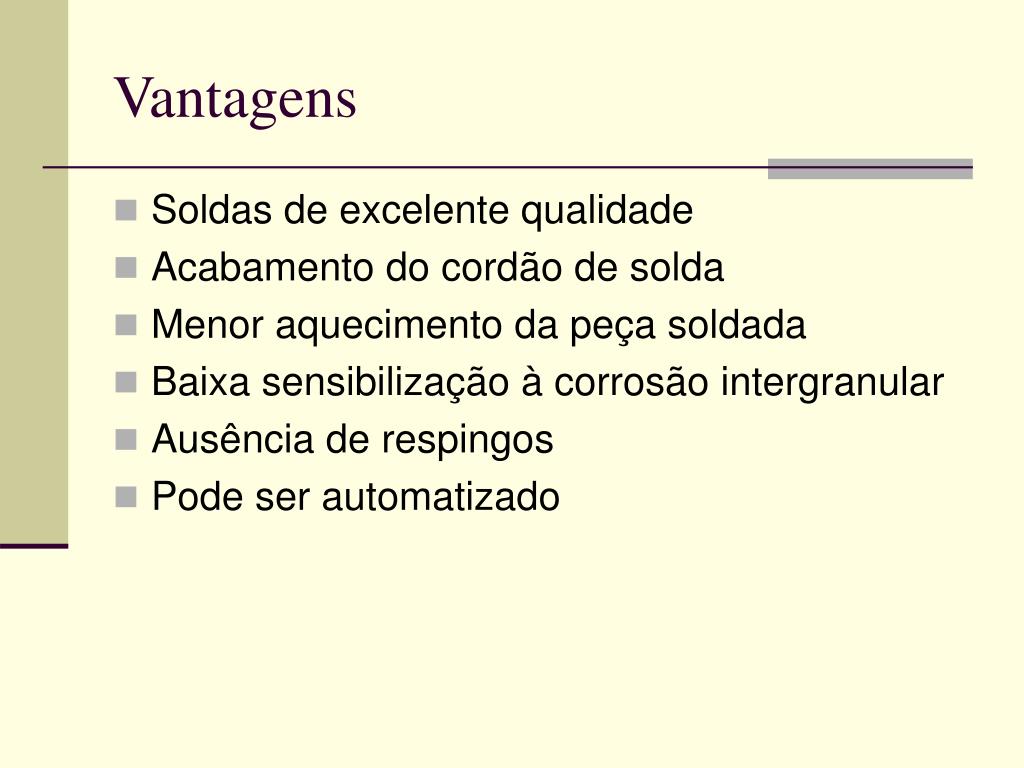

  • Soldas de excelente qualidade
  • Acabamento do cordão de solda
  • Menor aquecimento da peça soldada
  • Baixa sensibilização à corrosão intergranular
  • Ausência de respingos
  • Pode ser automatizado
limita es
LIMITAÇÕES
  • Dificuldade de utilização em presença de corrente de ar
  • Inadequado para soldagem de chapas de mais de 6 mm.
  • Produtividade baixa devido à taxa de deposição
  • Custo do equipamento
  • Processo depende da habilidade do soldador, quando não automatizado
funcionamento
FUNCIONAMENTO

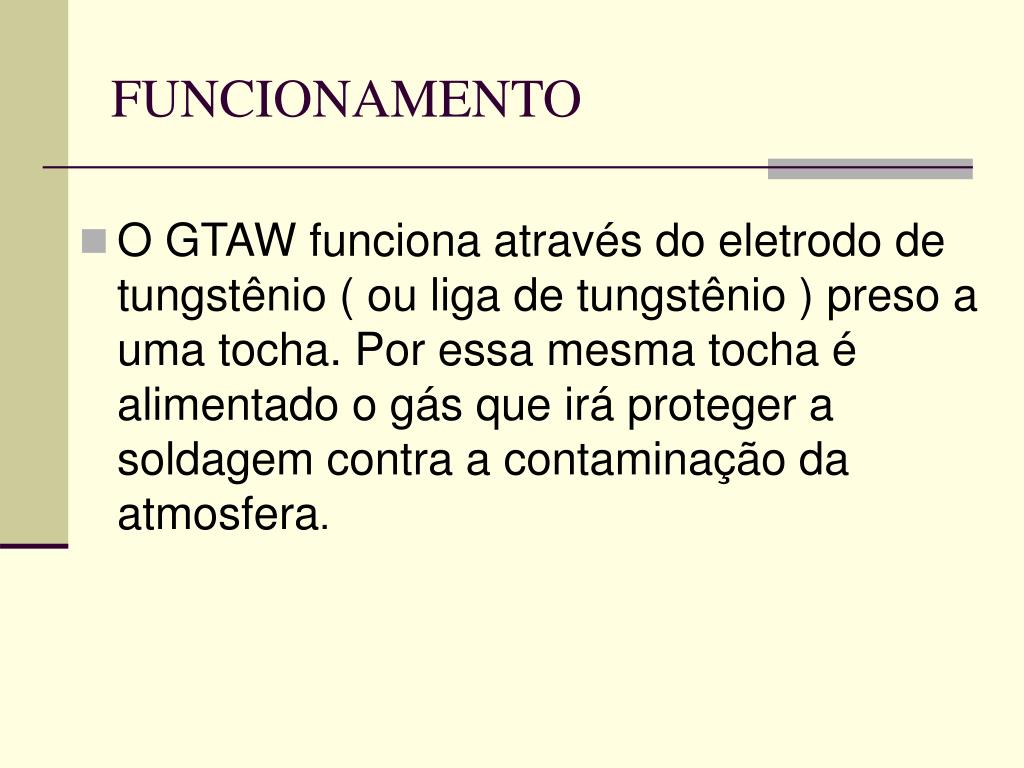

  • O GTAW funciona através do eletrodo de tungstênio ( ou liga de tungstênio ) preso a uma tocha. Por essa mesma tocha é alimentado o gás que irá proteger a soldagem contra a contaminação da atmosfera.

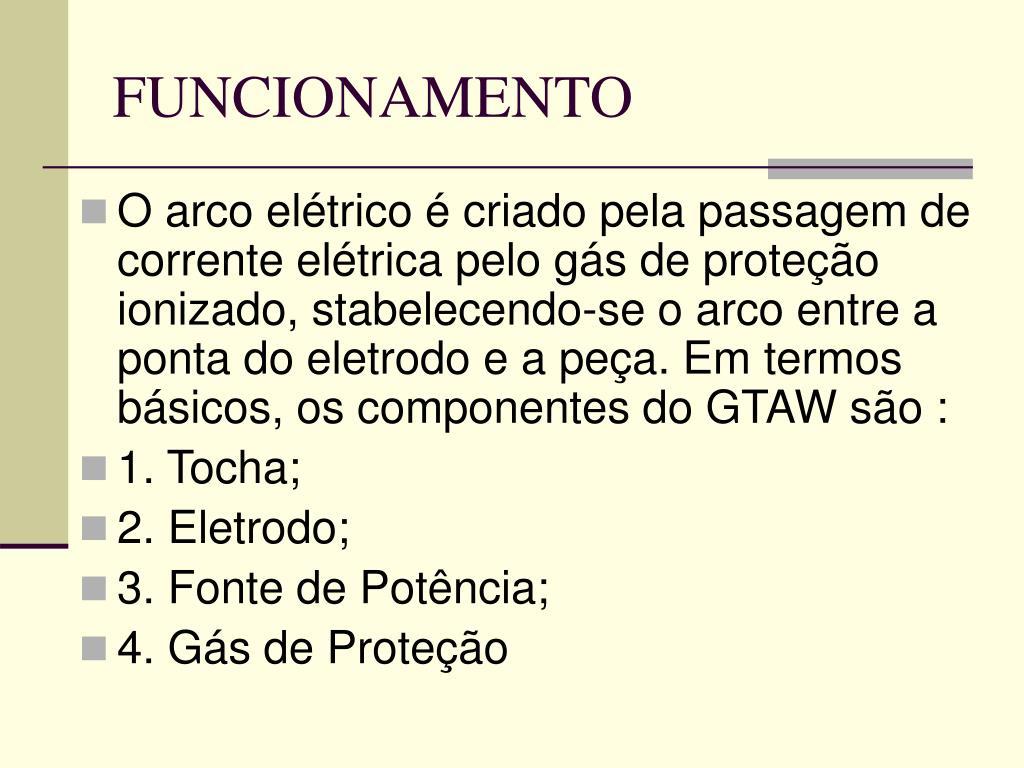

funcionamento1
FUNCIONAMENTO
  • O arco elétrico é criado pela passagem de corrente elétrica pelo gás de proteção ionizado, stabelecendo-se o arco entre a ponta do eletrodo e a peça. Em termos básicos, os componentes do GTAW são :
  • 1. Tocha;
  • 2. Eletrodo;
  • 3. Fonte de Potência;
  • 4. Gás de Proteção

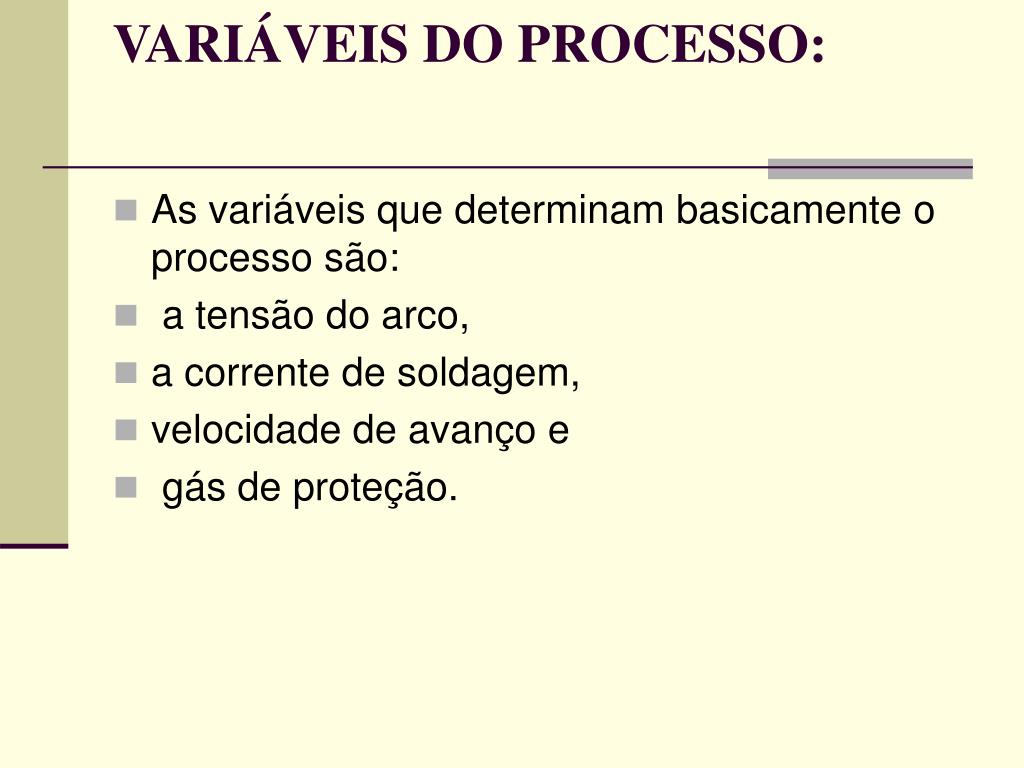

vari veis do processo
VARIÁVEIS DO PROCESSO:
  • As variáveis que determinam basicamente o processo são:
  • a tensão do arco,
  • a corrente de soldagem,
  • velocidade de avanço e
  • gás de proteção.
slide10
No caso do gás de proteção,
  • ao utilizar-se o Hélio é possível obter uma solda com maior penetração, devido ao maior potencial de ionização deste gás.
slide11
corrente de soldagem

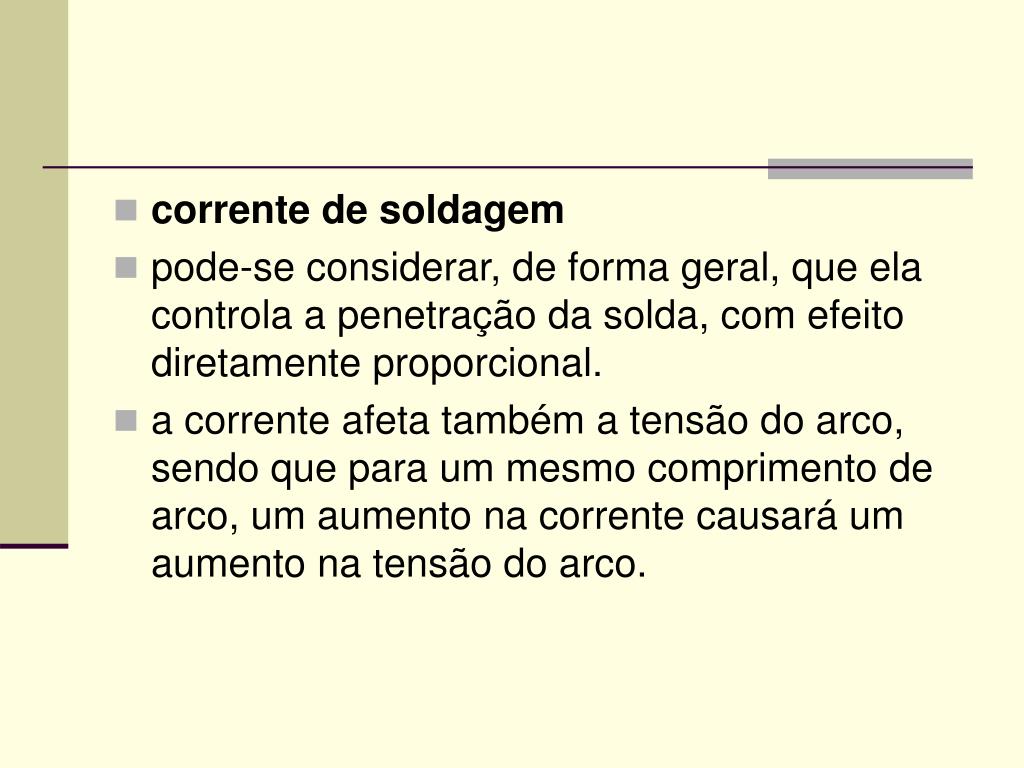

  • pode-se considerar, de forma geral, que ela controla a penetração da solda, com efeito diretamente proporcional.
  • a corrente afeta também a tensão do arco, sendo que para um mesmo comprimento de arco, um aumento na corrente causará um aumento na tensão do arco.
question rio
QUESTIONÁRIO

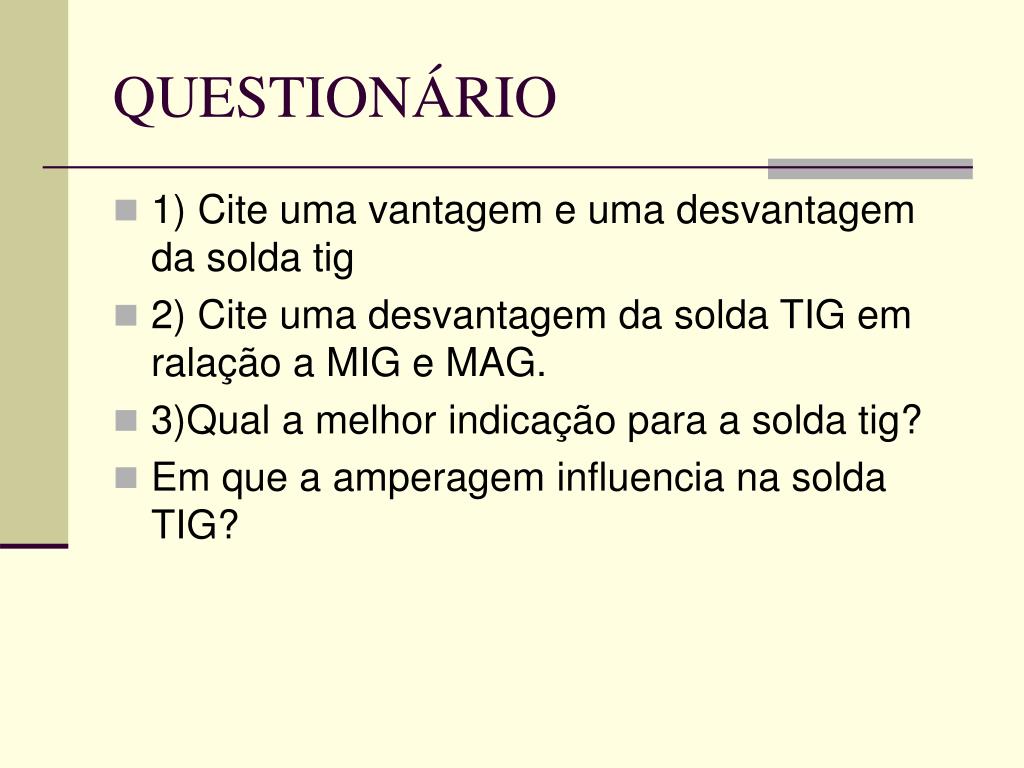

  • 1) Cite uma vantagem e uma desvantagem da solda tig
  • 2) Cite uma desvantagem da solda TIG em ralação a MIG e MAG.
  • 3)Qual a melhor indicação para a solda tig?
  • Em que a amperagem influencia na solda TIG?
