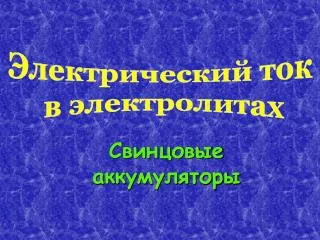

  1. Электрический ток в электролитах Свинцовыеаккумуляторы

  2. Понятие электролитов ЭЛЕКТРОЛИТЫ– вещества, растворы, расплавы которых обладают ионной проводимостью. Ионная проводимость в растворе появляется вследствие электролитической диссоциации.

  3. Механизм электролитической диссоциации

  4. Молекулы серной кислоты диссоциируют на два положительно заряженных иона водорода и отрицательный ион кислотного остатка H2SO4 = 2H+ + SO4 -- Молекула сульфата меди диссоциирует на положительный ион меди и отрицательный ион кислотного остатка Cu SO4 = Cu++ + SO4--

  5. Механизм электропроводимости электролитов _ + Упорядочное движение ионов, после того как к электролиту приложено электрическое поле Хаотическое движение ионов, образовавшихся в результате диссоциации

  6. Вольт-амперная характеристика

  7. Вольт-амперная характеристика Зависимость силы тока от напряжения носит линейный характер

  8. V A Определение удельного сопротивления и удельной проводимости проводников L = 2 см = 210-2 м и S = ch [c = 5 см = 510-2 , h = 3.8510-2М], S = 510-23.8510-2 = 19.2510-4м2 C L H - +

  9. R = U / I (U = 0,8 B, I = 0,71 A) R = 0,8 / 0,71 = 1,127 Ом  = R S / L = 1,12719,2510-4 / 210= 0,11 Ом  м Y = 1 / , Y = 1 / 0,11 = 9 сим / м j = I / S (1) j = q n v j = YE (E = U / L) Y = YU / L j = YU / L = j = I / S = Удельная электропроводность для электролитов можно с определённой степенью точности определить по этим формулам

  10. Зависимость электрической проводимости раствора H2SO4 от плотности

  11. Зависимость электрической проводимости раствора H2SO4 от плотности Плотностьраствора(г / см3 и кг / м3) НапряжениеU(B) СилатокаI(A) ДлинаL ШиринаС Высотаh Сопротивление раствора R = U/ L (Ом)  Удельное сопротивление  = RS / L(Ом  м) Удельную электропроводимость Y = 1 /  (сим / м)

  12. Результаты опытов и полученные результаты вычислений: = 1,19 г / см3 = 1190 кг / м3 U= 1 BI = 0,79 A R= 1,266 Ом L= Ch = 510-2510-2 = 2510-4м3 = RS / L = 0,158 Ом  м Y = 1 / = 1 / 0,16 = 6,25 сим / м

  13. При меньших концентрациях (плотности) электролита растворитель действует сильнее, свободных диполей воды очень много, а растворяемого вещества мало, тогда диссоциация идет быстрее, количество свободных ионов растет, а так как I = q0nvs, значит, возрастает сила тока, его плотность и, следовательно, возрастает проводимость.

  14. Зависимость сопротивления и проводимости от температуры

  15. Зависимость сопротивления и проводимости от температуры

  16. Сила тока возрастает в пределах линейной зависимости, а сопротивление у электролитов с ростом температуры уменьшается

  17. - + Cu 2+ SO4 2- ЭЛЕКТРОЛИЗ _ + _ + _ + _ + Прохождение электрического тока через жидкости сопровождается электролизом – выделением на электродах веществ, входящих в состав электролита

  18. 1. В электролитах электрический ток осуществляется ионной проводимостью – упорядочным движением ионов под действием внешнего электрического поля 2. Используя известные нам формулы можно определить сопротивление, удельное сопротивление и электрическую проводимость электролитов

  19. 3. Вольт-амперная характеристика электролитов дает возможность утверждать, что для данного вида проводников выполняется закон Ома для участка цепи в виде I = U / R и для плотности тока j = YЕ 4. Исследование зависимости электропроводности электролитов от плотности (концентрации) раствора позволяет сделать вывод, что при повышении плотности раствора до 1,27; 1,28 г / см3 его электропроводность растет, а затем уменьшается. 5. Сопротивление электролита зависит от температуры

  20. Свинцовые аккумуляторы

  21. У заряженного аккумулятора активная масса положительной пластины – анода – состоит из перекиси свинца (PbO2), а активная масса отрицательной пластины – катода – из губчатого свинца (Pb). Заряженный аккумулятор, замкнутый на приемник электрической энергии, является источником питания: такой режим работы аккумулятора называется разрядом

  22. Отношение отданного аккумулятором при разряде количества электричества Qр к полученному им при заряде Qз называется коэффициентом отдачи, то есть 0 = Qр / Qз Отношение полученной от аккумулятора при разряде энергии Wр к затраченной при заряде Wз называется его коэффициентом полезного действия  =Wр / Wз

  23. Работу выполняла ученица средней школы №4г.НелидовоБоброва А.О.
