Στοιχεία Ακτινοπροστασίας

1. Στοιχεία Ακτινοπροστασίας Γεώργιος Παναγιωτάκης, Κωσταρίδου Ελένη Εργαστήριο Ιατρικής Φυσικής, Τμήμα Ιατρικής, Πανεπιστήμιο Πατρών (τελευταία ενημέρωση Ε. Κωσταρίδου, Μάρτιος 2014)

2. Σύστημα Ακτινογράφησης

3. Φορητό Ακτινογραφικό Σύστημα

4. Σύστημα Ακτινογράφησης/Ακτινοσκόπησης

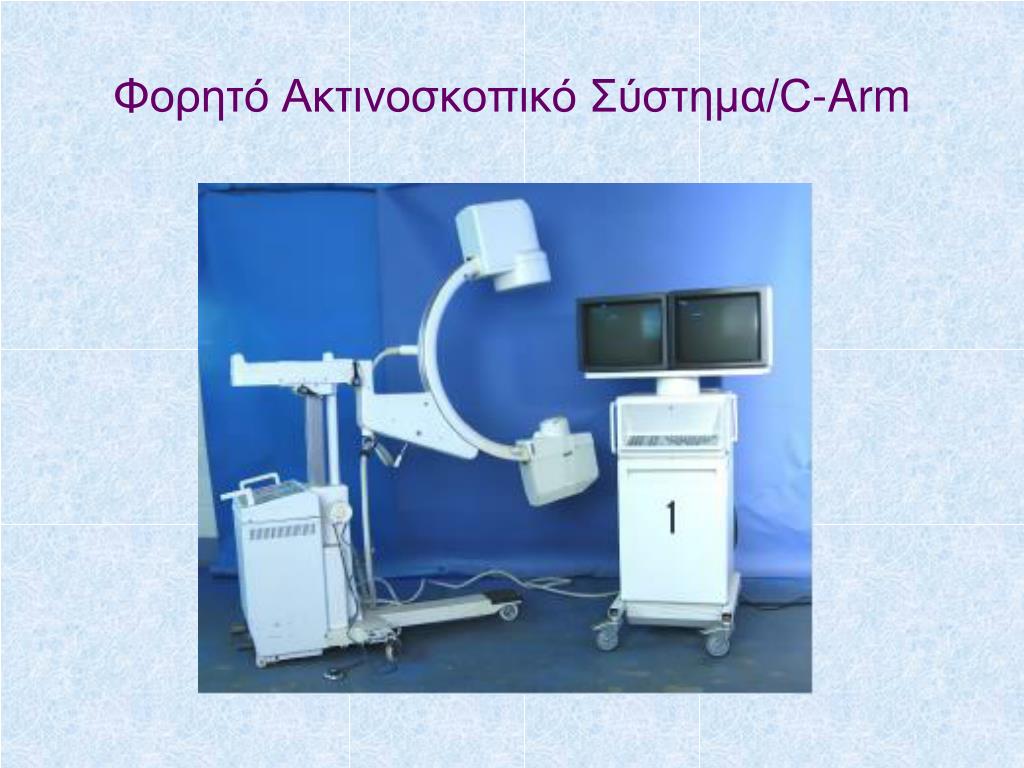

5. Φορητό Ακτινοσκοπικό Σύστημα/C-Arm

6. Μαστογραφικό Σύστημα

7. Οδοντιατρικά ακτινολογικά συστήματα

8. Σύστημα υπολογιστικής τομογραφίας ακτίνων X

9. Πυρηνική ιατρική(γ-camera - Σύστημα SPECT)

10. Γραμμικός Επιταχυντής - Ακτινοθεραπεία

11. Πόσο επικίνδυνη είναι η ακτινοβολία;

12. Πόσο επικίνδυνη είναι η ακτινοβολία;(αστικοί μύθοι)

13. Ακτινοπροστασία Αποσκοπεί στην προστασία ανθρώπων, αγαθών και περιβάλλοντος από τις επιβλαβείς επιδράσεις των ιοντιζουσών ακτινοβολιών που προέρχονται από τις ειρηνικές χρήσεις τους. Βασικές Αρχές Ακτινοπροστασίας Αρχή της Αιτιολόγησης (Justification of Practice) Αρχή της Βελτιστοποίησης (Optimization, A.L.A.R.A. Principle) Αρχή των Ορίων Δόσης (Dose Limits)

14. Αρχή Αιτιολόγησης (1)

15. Αρχή Αιτιολόγησης (2)

16. Αρχή Αιτιολόγησης (3)

17. Αρχή της Βελτιστοποίησης, A.L.A.R.A.(As Low As Reasonably Achievable)

18. Δόση: Βιολογικές Επιδράσεις Ακτινοβολιών • Οι βιολογικές επιπτώσεις διακρίνονται σε • άμεσες/έμμεσες, προσδιοριστέες/στοχαστικές, σωματικές/γενετικές και εξαρτώνται από Δοσιμετρικές ποσότητες όπως: • Απορροφώμενη δόση • Ακτινοβολία (είδος, ποιότητα) • Ακτινοευαισθησία ιστών και οργάνων

19. Δοσιμετρικές Ποσότητες & Μονάδες: Έκθεση Έκθεση: Η διαδικασία μεταφοράς ενέργειας, με τη μορφή σωματιδίων ή ηλεκτρομαγνητικών κυμάτων ικανών να παράγουν άμεσα ή έμμεσα ιόντα στον άνθρωπο που εκτίθεται σε ιοντίζουσες ακτινοβολίες. • Εξωτερική έκθεση • Εσωτερική έκθεση • Ολική έκθεση (Άθροισμα εξωτερικής και εσωτερικής) • Μερική έκθεση (μη ομοιογενής για ολόκληρο το σώμα) • Ολόσωμη εξωτερική έκθεση

20. Έκθεση-ορισμός Eίναι το άθροισμα όλων των ηλεκτρικών φορτίων (ΔQ) όλων των ιόντων του ίδιου πρoσήμου, που έχουν παραχθεί μέσα σε ένα στοιχειώδη όγκο αέρα μάζας Δm. Προϋπόθεση: Όλα ταφορτία να έχουν σταματήσει πλήρως. Ορίζεται μόνο για ακτινοβολίες Χ και γ στον αέρα, ενέργειας < 2 MeV. Μονάδες: 1 C/kg (SI) , 1 R (roentgen) = 2.58 x 10-4 C / kg (Παλαιά μονάδα) .

21. Δοσιμετρικές Ποσότητες & Μονάδες: Απορροφώμενη Δόση Εκφράζει το ποσό της ενέργειας (ΔΕ) της ιοντίζουσας ακτινοβολίας που έχει μεταδοθεί σε ένα υλικό στοιχειώδους μάζας Δm. Μονάδες: 1 Gy (gray )=1 J / kg (SI) 1 rad = 100 erg/g (παλαιά μονάδα)

22. 5-20 Δοσιμετρικές Ποσότητες & Μονάδες: Ισοδύναμη Δόση Είναι η απορροφώμενη δόση σε ιστό ή όργανο (DT) διορθωμένη με τον συντελεστή στάθμισης της ακτινοβολίας (wR) για το είδος και την ποιότητα της ακτινοβολίας (R). Μονάδες: 1 Sv (sievert) =1 Gyγια β,γ, x 1 Sv (sievert) =0.05Gyγιαα 1 rem=0.01 Sv (παλαιά μονάδα)

23. Δοσιμετρικές Ποσότητες & Μονάδες: Ενεργός Δόση Το άθροισμα των σταθμισμένων ισοδύναμων δόσεων από εσωτερική και εξωτερική ακτινοβόληση, σε όλους τους ιστούς και όργανα. wT:συντελεστής στάθμισης για τον ιστό T Μονάδες: 1 Sv (sievert) 1 Gyαντιστοιχεί σε 1 Svενεργού δόσης, μόνο στην θεωρητική περίπτωση ομοιόμορφης κατανομής της δόσης σε όλο το σώμα (uniform whole body dose) 1 rem=0.01 Sv (παλαιά μονάδα)

24. Όρια δόσης • Επαγγελματικά Εκτιθέμενοι • Όριο ενεργού δόσεως • 100 mSv κατά την περίοδο 5 συνεχόμενων ετών. • Σε εξαιρετικές περιπτώσεις η ενεργός δόση κατά τη διάρκεια • ενός μεμονωμένου έτους μπορεί να φθάσει τα 50 mSv • Όριο ισοδύναμης δόσης φακού οφθαλμών 150 mSv ανά έτος. • δέρματος 500 mSv ανά έτος. • άκρων 500 mSv ανά έτος. • Κοινό • Ενεργός Δόση: 1 mSv ανά έτος. • Φακός οφθαλμών: 15 mSv ανά έτος. • Δέρμα: 50 mSv ανά έτος. • (στα όρια αυτά δεν περιλαμβάνονται οι δόσεις που οφείλονται σε ιατρικές εφαρμογές και στη φυσική ακτινοβολία).

25. Αρχή των ΟρίωνΔοσης ...Στα προαναφερθεντα όρια δεν περιλαμβάνονται οι δόσεις που οφείλονται σε ιατρικές εφαρμογές και τη φυσική ακτινοβολία. Για τους εξεταζόμενους δεν υπάρχουν όρια; Κάθε εξέταση πρέπει να είναι αιτιολογημένη και η πρακτική βελτιστοποιημένη (ALARA) Επισης, στα πλαίσια της βελτιστοποίησης της ακτινοπροστασίας του ασθενους εφαρμόζονται τα Διαγνωστικά Επίπεδα Αναφοράς (ΔΕΑ), για τυποποιημένες εξετάσεις ομάδων ασθενών κανονικής διάπλασης για ευρέως χρησιμοποιούμενος τύπους εξοπλισμού. Καθορίζονται σε εθνικό επίπεδο.

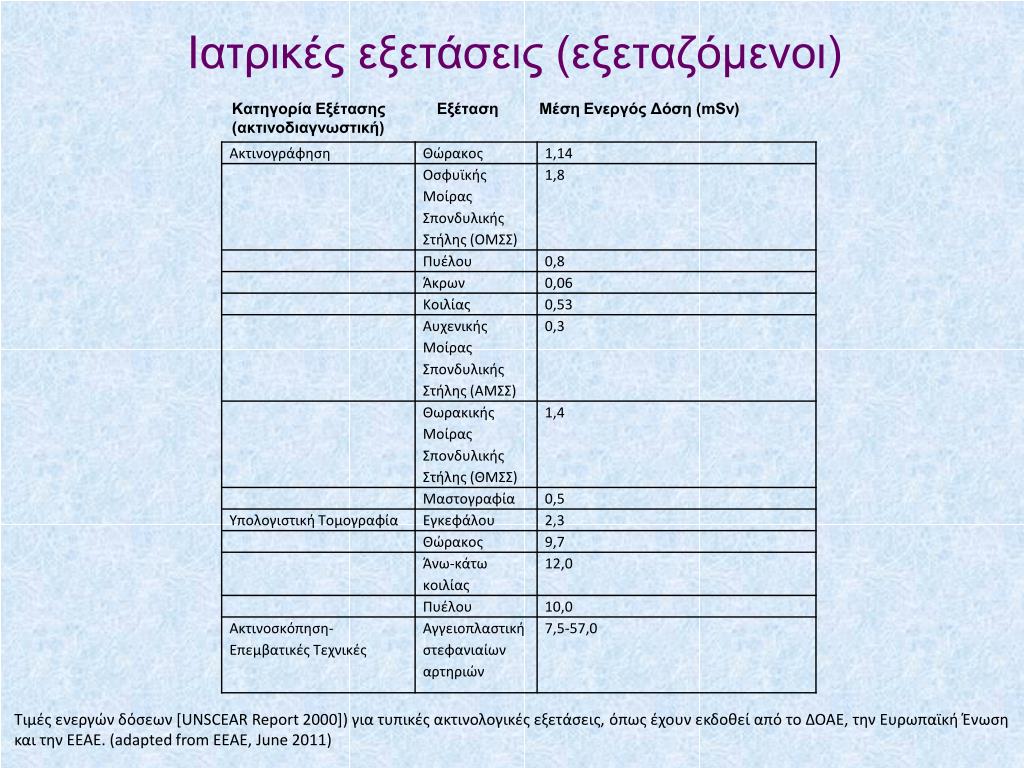

26. Ιατρικές εξετάσεις (εξεταζόμενοι) Κατηγορία Εξέτασης Εξέταση Μέση Ενεργός Δόση (mSv) (ακτινοδιαγνωστική) Τιμές ενεργών δόσεων [UNSCEARReport 2000]) για τυπικές ακτινολογικές εξετάσεις,όπως έχουν εκδοθεί από το ΔΟΑΕ, την Ευρωπαϊκή Ένωση και την ΕΕΑΕ. (adapted from EEAE, June 2011)

27. Βασικοί Κανόνες Ακτινοπροστασίας • Χρόνος • Απόσταση • Θωράκιση

28. Θωράκιση Αύξηση της Θωράκισης → Μείωση της Δόσης (Εξαρτάται από το είδος της ακτινοβολίας) Παράδειγμα: Ρυθμός Δόσης: 300 μSv/h (200 keV) Χωρίς Θωράκιση (1m): 300 μSv/h Με θωράκιση 2.5 mmPb (1m): < 35 μSv/h Ιδιαίτερα Σημαντικό Τα ισότοπα να βρίσκονται πάντα στην κρύπτη/θήκη τους

29. Θωράκιση (2) Αύξηση θωράκισης-Μείωση δόσης Παράδειγμα: Ρυθμός Δόσης: 300 μSv/h (Ενέργεια: 200 keV) Χωρίς θωράκιση (1m): 300 μSv/h Με θωράκιση2.5 mmPb (1m): < 35 μSv/h

30. Χρόνος Μείωση του χρόνου έκθεσης → Μείωση της Δόσης Παράδειγμα: Ρυθμός Δόσης: 300 μSv/h Χρόνος: 5 min → 25 μSv Χρόνος: 30 min → 150 μSv Ιδιαίτερα Σημαντικό: Γρήγοροι και αποτελεσματικοί χειρισμοί

31. Απόσταση Αύξηση της απόστασης → Μείωση της Δόσης Νόμος Αντιστρόφου Τετραγώνου: Παράδειγμα: Ρυθμός Δόσης: 800 μSv/h σε απόσταση: 1 m → 800μSv/h 4m → 50μSv/h 20cm → 20.000 μSv/h Ιδιαίτερα Σημαντικό: Χρήση λαβίδων, μεγάλες αποστάσεις από ισότοπα

32. Παράδειγμα εφαρμογής κανόνων Ακτινολόγος κατά τη διάρκεια εξέτασης ακτινοσκόπισης (100 kVp) που απαιτεί 5 min, στέκεται σε απόσταση 40 cm από την εστία χωρίς προστατευτικά μέσα. Η ενεργός δόση που λαμβάνει είναι 10 μSv Ένας άλλος ακτινολόγος πραγματοποιεί την ιδια εξέταση σε 3 min, σε απόσταση 80 cm και φοράει ποδιά μολύβδου πάχους 0,3 mm. Η ενεργός δόση που λαμβάνει είναι 0.7 μSv Μείωση 93% !!!

33. Βιβλιογραφία 1) Κανονισμός Ακινοπροστασίας, ΦΕΚ 216, τεύχος 2ο , 6 Μαρτίου 2001. 2) ICRP “The 2007 Recommendations of the International Commission on Radiological Protection”, Publication 103. Ann ICRP 2007, 37, 1–332. 3) Shapiro J, “Radiation Protection: A Guide for Scientists Regulators and Physicians (4th edition) ”, Harvard University Press, 2002, ISBN: 0674007409 4) Martin JR and Sutton DG (Eds), “Practical Radiation Protection in Healthcare”, Oxford University Press, 2002, ISBN: 0192630822
