  1. 数控车编程与加工精品课程 项目二：简单外圆加工2 慈溪职业高级中学

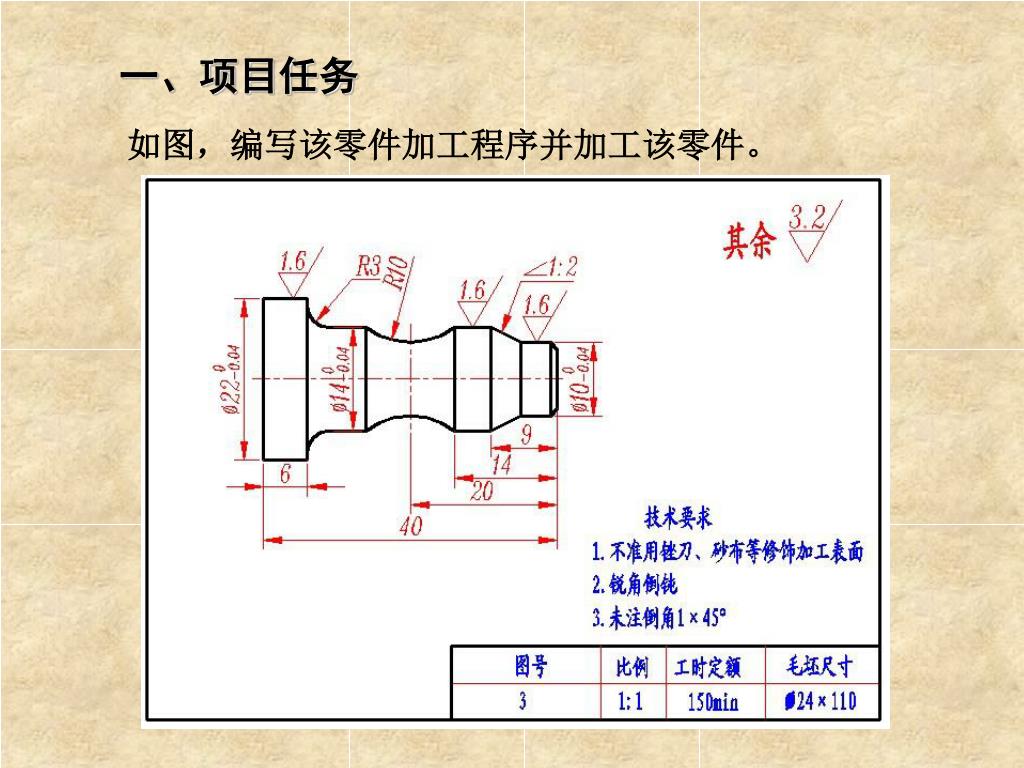

  2. 一、项目任务 如图，编写该零件加工程序并加工该零件。

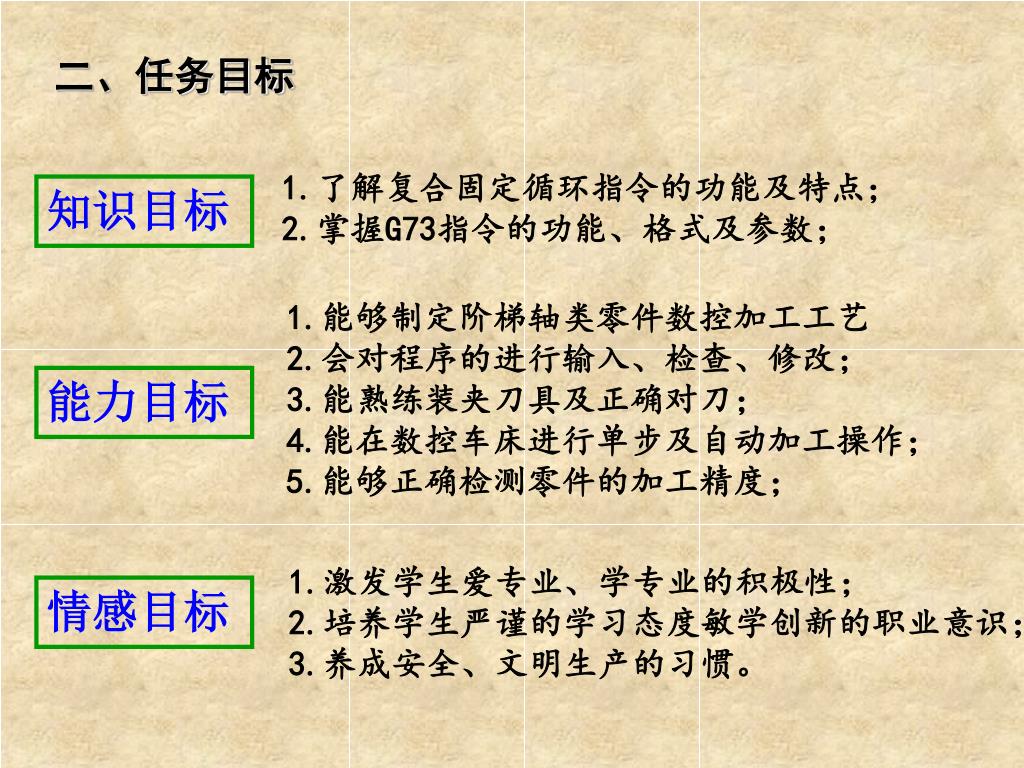

  3. 二、任务目标 1.了解复合固定循环指令的功能及特点； 2.掌握G73指令的功能、格式及参数； 知识目标 1.能够制定阶梯轴类零件数控加工工艺 2.会对程序的进行输入、检查、修改； 3.能熟练装夹刀具及正确对刀； 4.能在数控车床进行单步及自动加工操作； 5.能够正确检测零件的加工精度； 能力目标 1.激发学生爱专业、学专业的积极性； 2.培养学生严谨的学习态度敏学创新的职业意识； 3.养成安全、文明生产的习惯。 情感目标

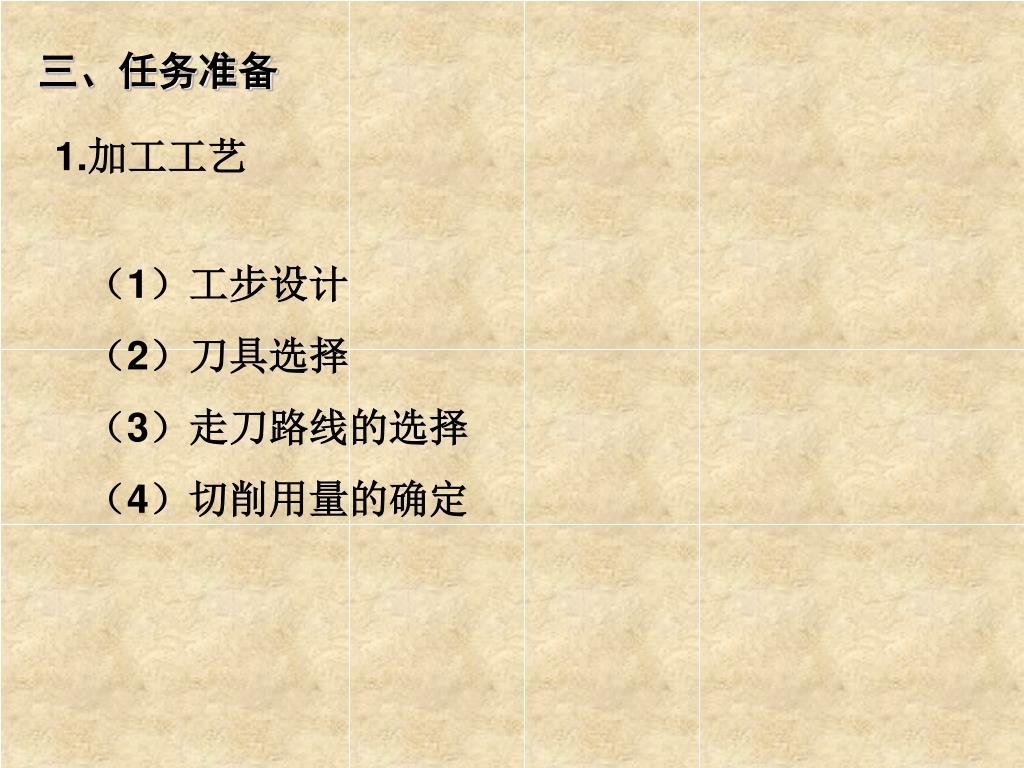

  4. 三、任务准备 1.加工工艺 （1）工步设计 （2）刀具选择 （3）走刀路线的选择 （4）切削用量的确定

  5. 2.相关编程指令 它适用于毛坯轮廓形状与零件轮廓形状基本接近时的粗车。例如一些锻件、铸件的粗车。 1、功能 2、格式： G73 U△i W △K R d ; G73 Pns Qnf U△u W△w ; （一）固定形状粗车循环指令G73 （1） （2） Nns …… ; Nnf …… ; 精车路线 （重要组成部分） △I:X轴方向退刀距离，半径值； 一般取多余材料的最大厚度 ； 参 数 含 义 △K：Z轴方向退刀距离 。 一般取0； d ：循环次数，该值无小数点 。 △i、Δk表示粗加工时总的切削量，粗加工次数为d， 则每次X、Z方向的切削量为Δi/d，Δk/d。； 其余的含义与G71相同

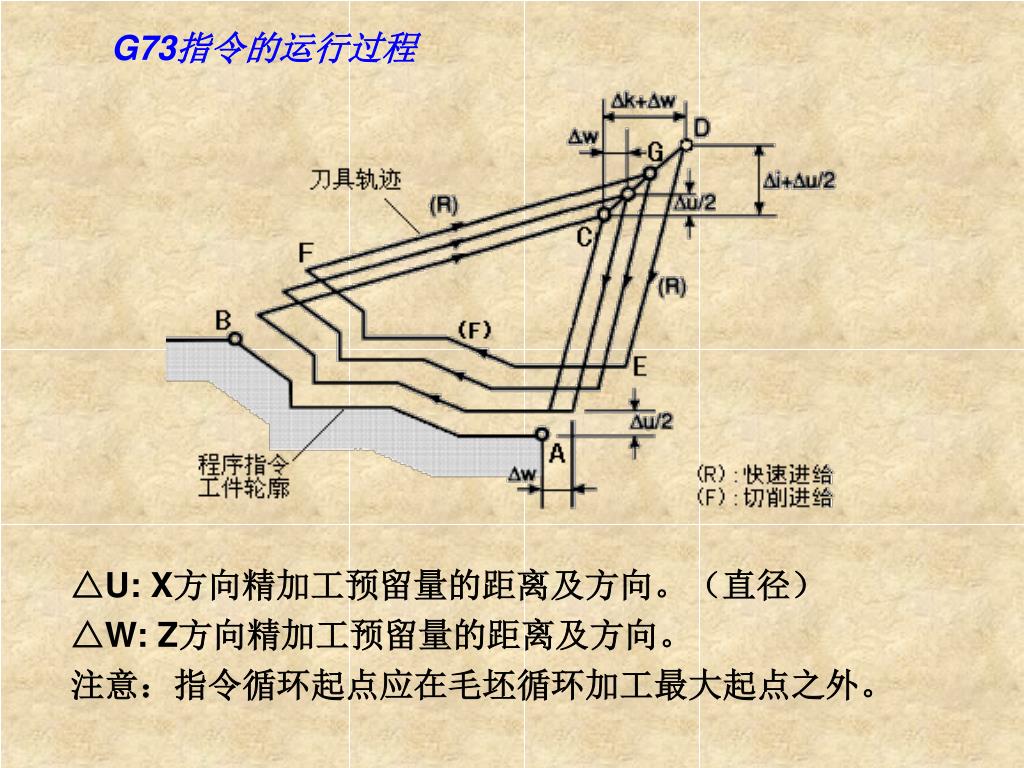

  6. G73指令的运行过程 △U: X方向精加工预留量的距离及方向。（直径） △W: Z方向精加工预留量的距离及方向。 注意：指令循环起点应在毛坯循环加工最大起点之外。

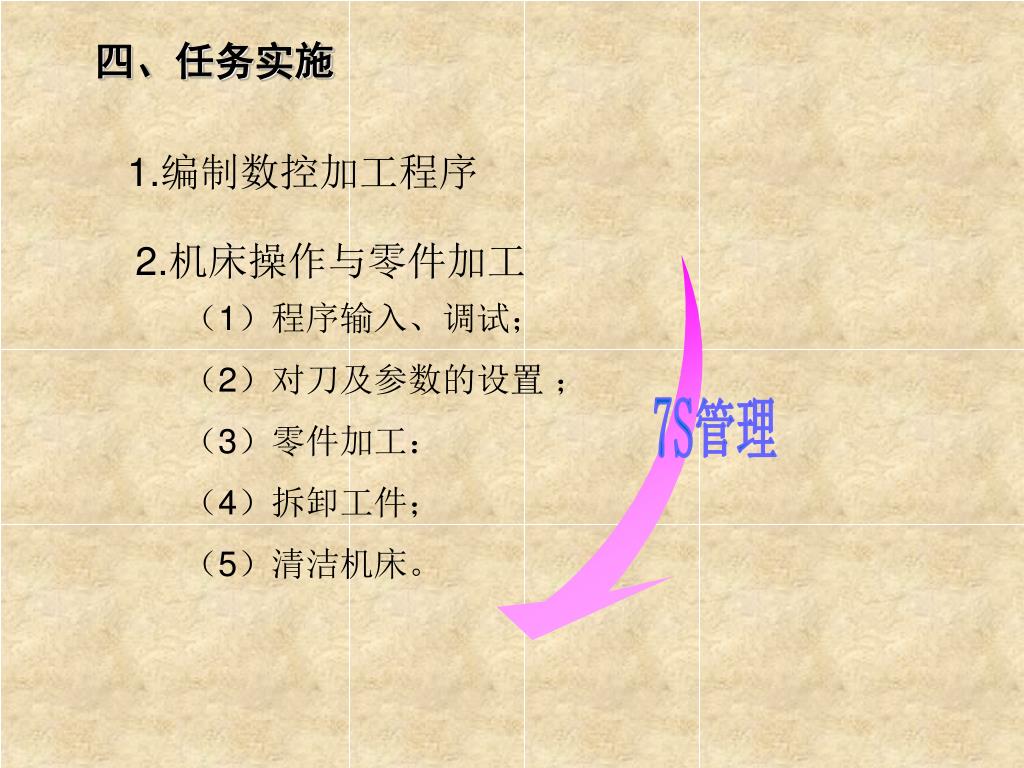

  7. 7S管理 四、任务实施 1.编制数控加工程序 2.机床操作与零件加工 （1）程序输入、调试； （2）对刀及参数的设置 ； （3）零件加工： （4）拆卸工件； （5）清洁机床。

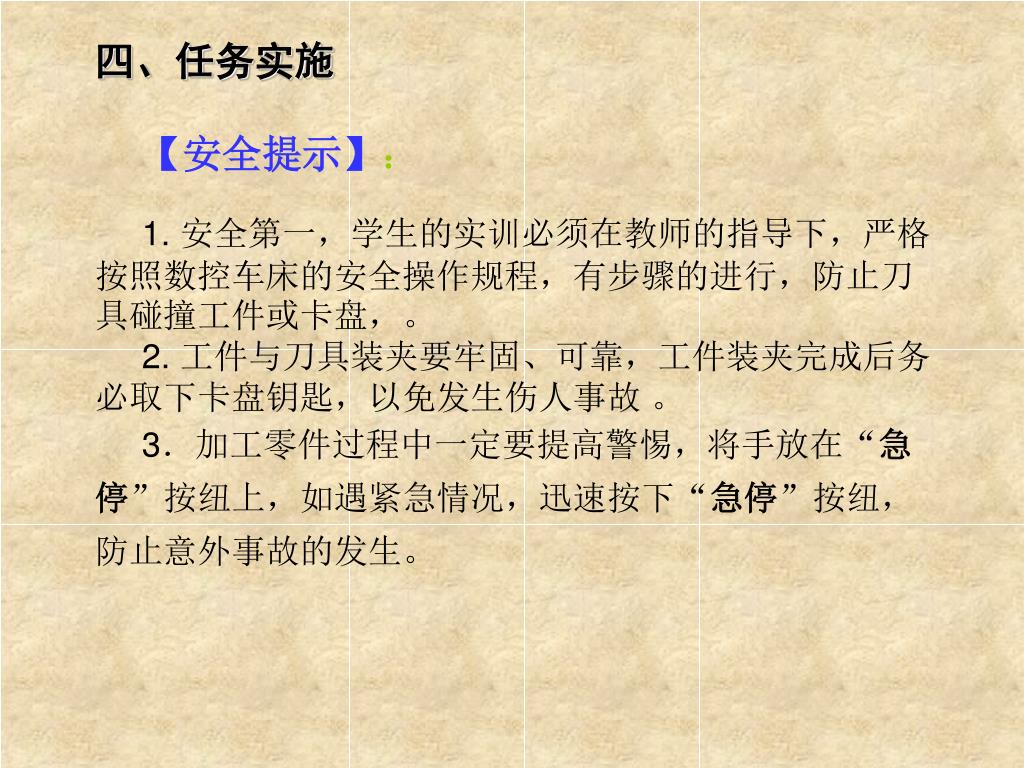

  8. 四、任务实施 【安全提示】： 1. 安全第一，学生的实训必须在教师的指导下，严格按照数控车床的安全操作规程，有步骤的进行，防止刀具碰撞工件或卡盘，。 2. 工件与刀具装夹要牢固、可靠，工件装夹完成后务必取下卡盘钥匙，以免发生伤人事故 。 3．加工零件过程中一定要提高警惕，将手放在“急停”按纽上，如遇紧急情况，迅速按下“急停”按纽，防止意外事故的发生。

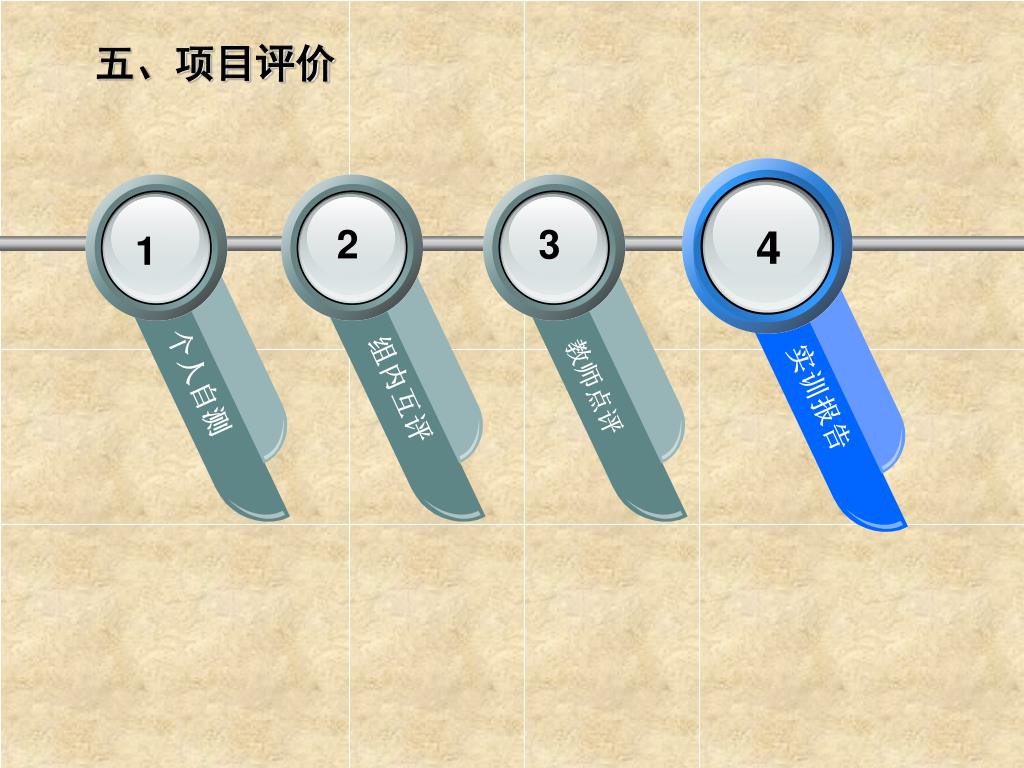

  9. 2 3 4 1 组内互评 实训报告 个人自测 教师点评 五、项目评价

  10. 谢 谢!
