等斜圖. 繪製的時候，我們常把比較複雜或較具代表的面擺在正面，讓物體深度的線條往同一方向傾斜。 三軸中的兩軸成 90° 夾角，另一軸與水平線呈 45° 斜角。. 135 °. 135 °. 90 °. 等斜圖 - 立方形. 細線畫出等斜圖的三軸，並標出物體最大長、寬、高各軸端點。 自各端點畫各軸的平行線。 擦掉多餘的線條。. 等角圖 -L 型. 細線畫出等斜圖的三軸，並標出物體最大長、寬、高各軸端點，並自各端點畫各軸的平行線。 在等角軸或與等角軸平行的線上，標示各細部線長。 逐步畫出各轉折點對軸的平行線。 擦掉多餘的線條。. 動動腦 - 畫畫看.

chase-knox
Download Presentation

等斜圖

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

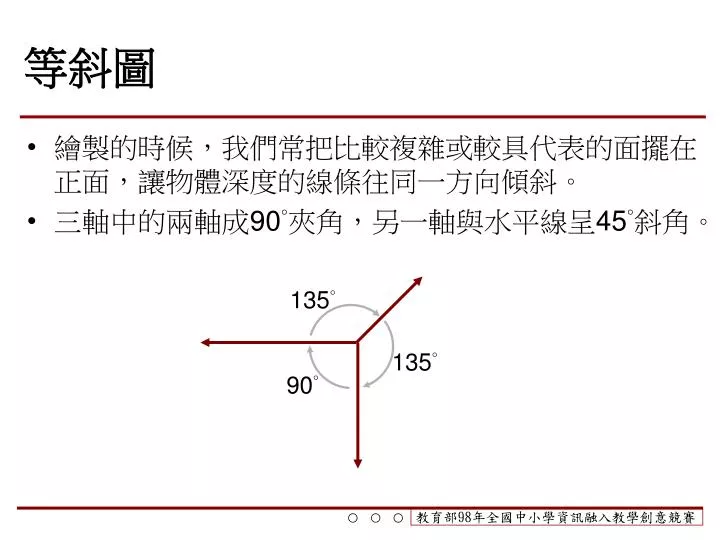

  1. 等斜圖 • 繪製的時候，我們常把比較複雜或較具代表的面擺在正面，讓物體深度的線條往同一方向傾斜。 • 三軸中的兩軸成90°夾角，另一軸與水平線呈45°斜角。 135° 135° 90°

  2. 等斜圖-立方形 • 細線畫出等斜圖的三軸，並標出物體最大長、寬、高各軸端點。 • 自各端點畫各軸的平行線。 • 擦掉多餘的線條。

  3. 等角圖-L型 • 細線畫出等斜圖的三軸，並標出物體最大長、寬、高各軸端點，並自各端點畫各軸的平行線。 • 在等角軸或與等角軸平行的線上，標示各細部線長。 • 逐步畫出各轉折點對軸的平行線。 • 擦掉多餘的線條。

  4. 動動腦-畫畫看 • 如圖所示為一缺角L型以等角圖作圖之結果，是以等斜圖作圖方法繪製其等斜圖。 解答
