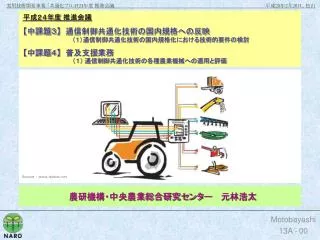

実用技術開発事業 「共通化プロ」H24年度推進会議 平成25年2月20日，松山 Motobayashi 13A -00 平成２４年度 推進会議【中課題３】 通信制御共通化技術の国内規格への反映 （１）通信制御共通化技術の国内規格化における技術的要件の検討【中課題４】 普及支援業務 （１） 通信制御共通化技術の各種農業機械への適用と評価 Source : www.isobus.net 農研機構・中央農業総合研究センター元林浩太 12G00

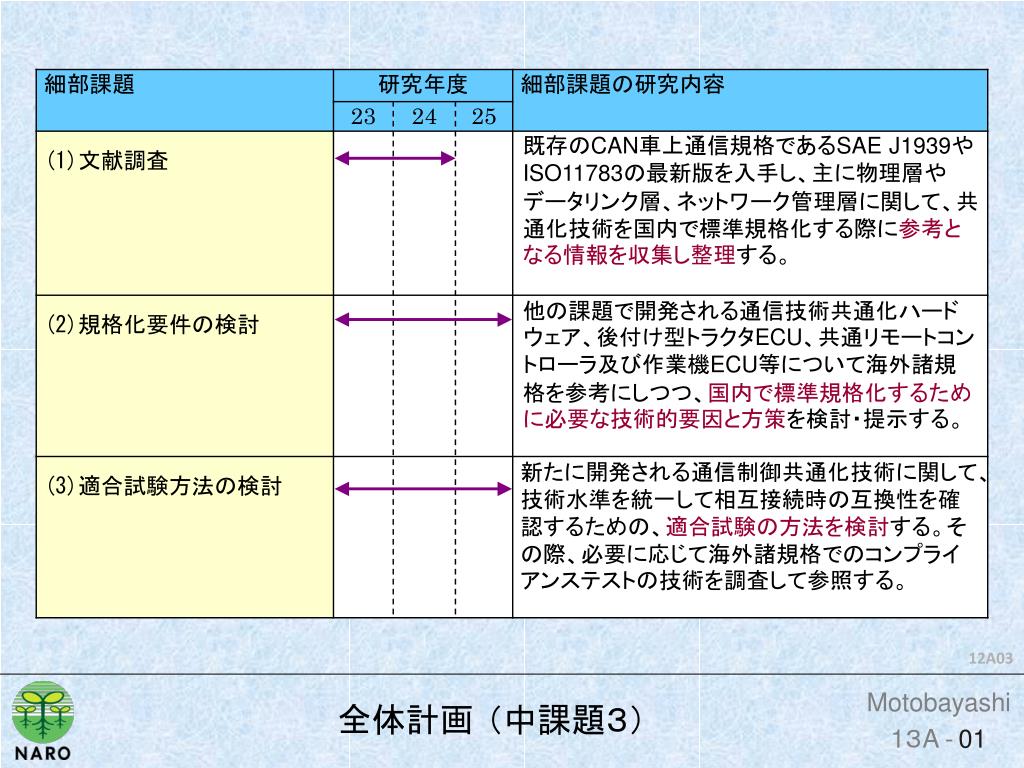

全体計画 （中課題３） Motobayashi 1３A -01 12A03

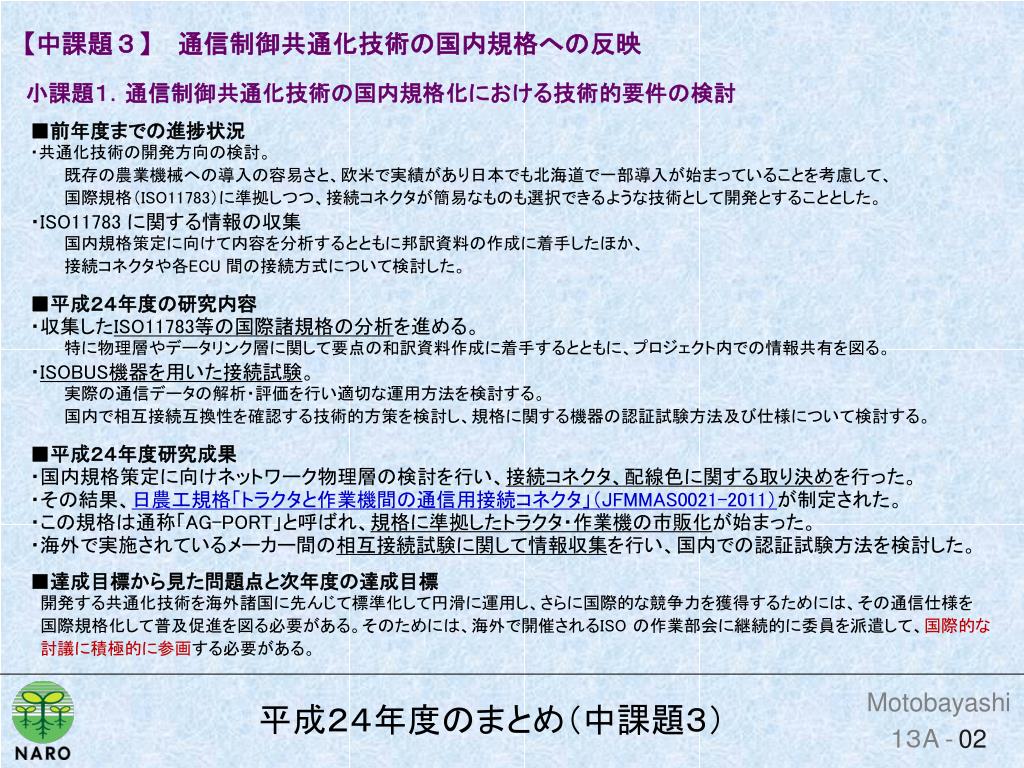

平成２４年度のまとめ（中課題３） Motobayashi 1３A -02 • 【中課題３】 通信制御共通化技術の国内規格への反映 • 小課題１．通信制御共通化技術の国内規格化における技術的要件の検討 • ■前年度までの進捗状況 • ・共通化技術の開発方向の検討。 • 既存の農業機械への導入の容易さと、欧米で実績があり日本でも北海道で一部導入が始まっていることを考慮して、 • 国際規格（ISO11783）に準拠しつつ、接続コネクタが簡易なものも選択できるような技術として開発とすることとした。 • ・ISO11783 に関する情報の収集 • 国内規格策定に向けて内容を分析するとともに邦訳資料の作成に着手したほか、 • 接続コネクタや各ECU 間の接続方式について検討した。 • ■平成２４年度の研究内容 • ・収集したISO11783等の国際諸規格の分析を進める。 • 特に物理層やデータリンク層に関して要点の和訳資料作成に着手するとともに、プロジェクト内での情報共有を図る。 • ・ISOBUS機器を用いた接続試験。 • 実際の通信データの解析・評価を行い適切な運用方法を検討する。 • 国内で相互接続互換性を確認する技術的方策を検討し、規格に関する機器の認証試験方法及び仕様について検討する。 • ■平成２４年度研究成果 • ・国内規格策定に向けネットワーク物理層の検討を行い、接続コネクタ、配線色に関する取り決めを行った。 • ・その結果、日農工規格「トラクタと作業機間の通信用接続コネクタ」（JFMMAS0021-2011）が制定された。 • ・この規格は通称「AG-PORT」と呼ばれ、規格に準拠したトラクタ・作業機の市販化が始まった。 • ・海外で実施されているメーカー間の相互接続試験に関して情報収集を行い、国内での認証試験方法を検討した。 • ■達成目標から見た問題点と次年度の達成目標 • 開発する共通化技術を海外諸国に先んじて標準化して円滑に運用し、さらに国際的な競争力を獲得するためには、その通信仕様を • 国際規格化して普及促進を図る必要がある。そのためには、海外で開催されるISO の作業部会に継続的に委員を派遣して、国際的な • 討議に積極的に参画する必要がある。

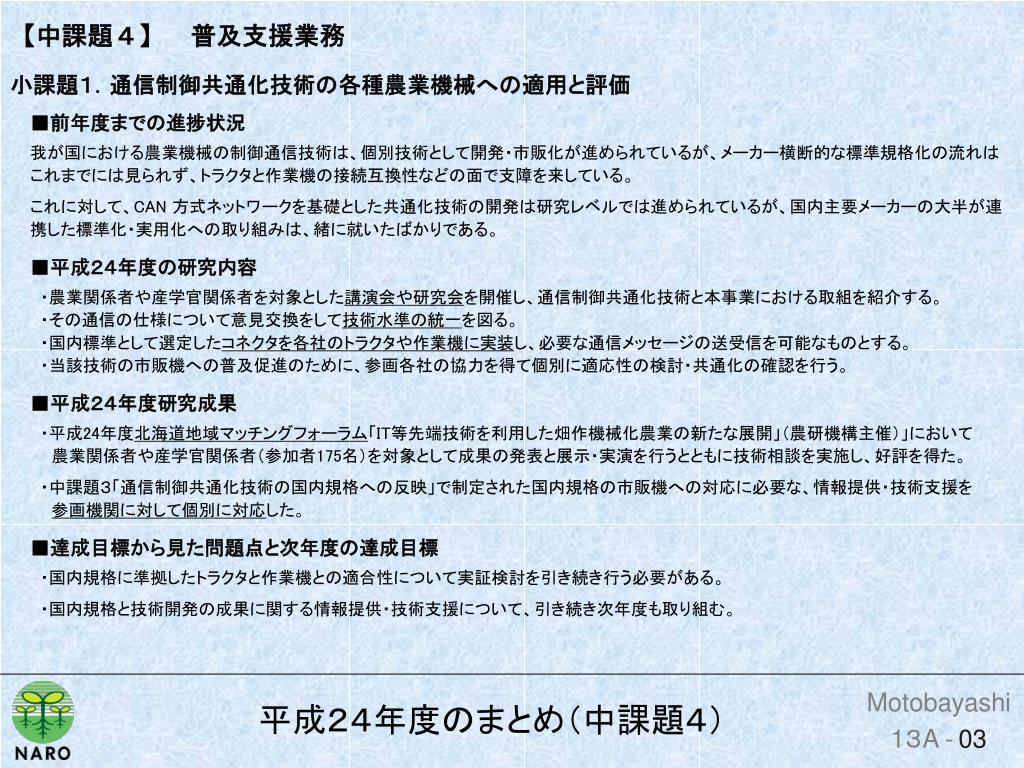

平成２４年度のまとめ（中課題４） Motobayashi 1３A -03 【中課題４】普及支援業務 小課題１．通信制御共通化技術の各種農業機械への適用と評価 ■前年度までの進捗状況 我が国における農業機械の制御通信技術は、個別技術として開発・市販化が進められているが、メーカー横断的な標準規格化の流れはこれまでには見られず、トラクタと作業機の接続互換性などの面で支障を来している。 これに対して、CAN 方式ネットワークを基礎とした共通化技術の開発は研究レベルでは進められているが、国内主要メーカーの大半が連携した標準化・実用化への取り組みは、緒に就いたばかりである。 ■平成２４年度の研究内容 ・農業関係者や産学官関係者を対象とした講演会や研究会を開催し、通信制御共通化技術と本事業における取組を紹介する。 ・その通信の仕様について意見交換をして技術水準の統一を図る。 ・国内標準として選定したコネクタを各社のトラクタや作業機に実装し、必要な通信メッセージの送受信を可能なものとする。 ・当該技術の市販機への普及促進のために、参画各社の協力を得て個別に適応性の検討・共通化の確認を行う。 ■平成２４年度研究成果 ・平成24年度北海道地域マッチングフォーラム「IT等先端技術を利用した畑作機械化農業の新たな展開」（農研機構主催）」において 農業関係者や産学官関係者（参加者175名）を対象として成果の発表と展示・実演を行うとともに技術相談を実施し、好評を得た。 ・中課題３「通信制御共通化技術の国内規格への反映」で制定された国内規格の市販機への対応に必要な、情報提供・技術支援を 参画機関に対して個別に対応した。 ■達成目標から見た問題点と次年度の達成目標 ・国内規格に準拠したトラクタと作業機との適合性について実証検討を引き続き行う必要がある。 ・国内規格と技術開発の成果に関する情報提供・技術支援について、引き続き次年度も取り組む。

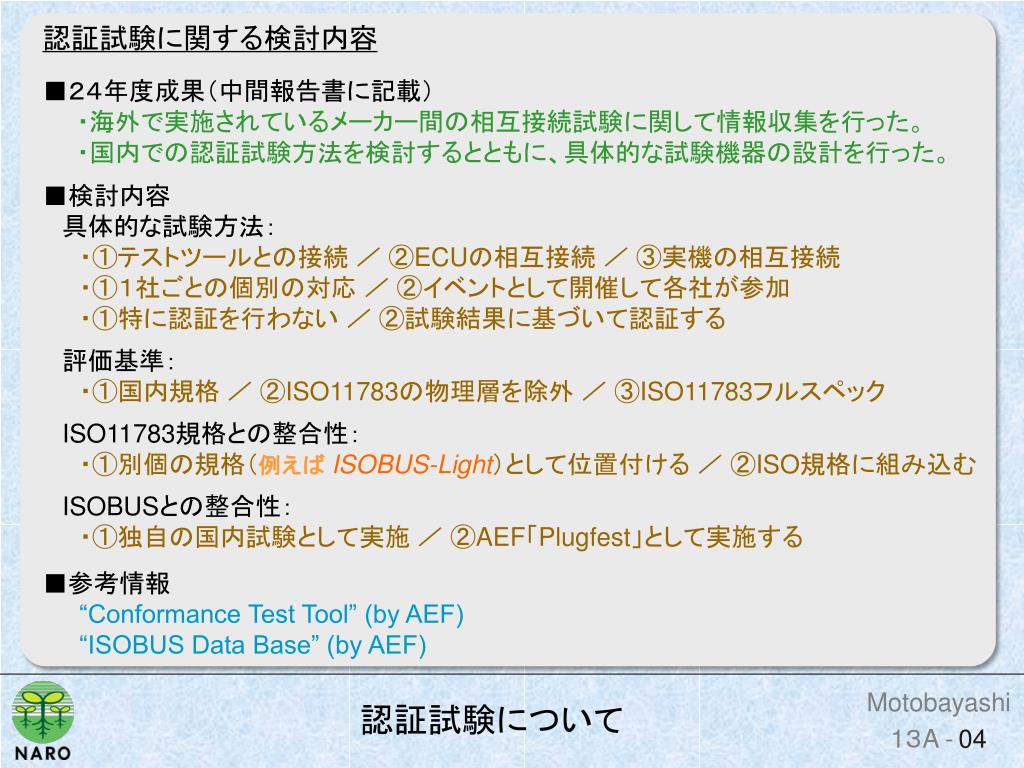

認証試験について Motobayashi 1３A -04 認証試験に関する検討内容 ■２４年度成果（中間報告書に記載） ・海外で実施されているメーカー間の相互接続試験に関して情報収集を行った。 ・国内での認証試験方法を検討するとともに、具体的な試験機器の設計を行った。 ■検討内容 具体的な試験方法： ・①テストツールとの接続 ／ ②ECUの相互接続 ／ ③実機の相互接続 ・①１社ごとの個別の対応 ／ ②イベントとして開催して各社が参加 ・①特に認証を行わない ／ ②試験結果に基づいて認証する 評価基準： ・①国内規格 ／ ②ISO11783の物理層を除外 ／③ISO11783フルスペック ISO11783規格との整合性： ・①別個の規格（例えば ISOBUS-Light）として位置付ける ／ ②ISO規格に組み込む ISOBUSとの整合性： ・①独自の国内試験として実施 ／ ②AEF「Plugfest」として実施する ■参考情報 “Conformance Test Tool” (by AEF) “ISOBUS Data Base” (by AEF)

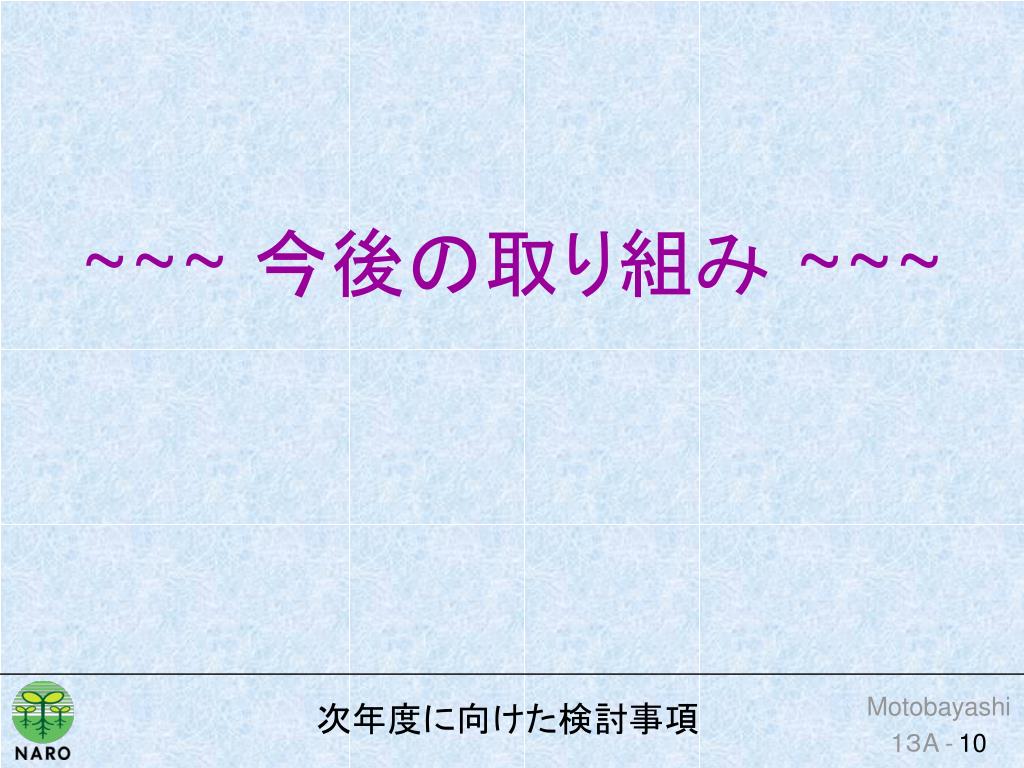

次年度に向けた検討事項 Motobayashi 1３A -10 ~~~ 今後の取り組み~~~

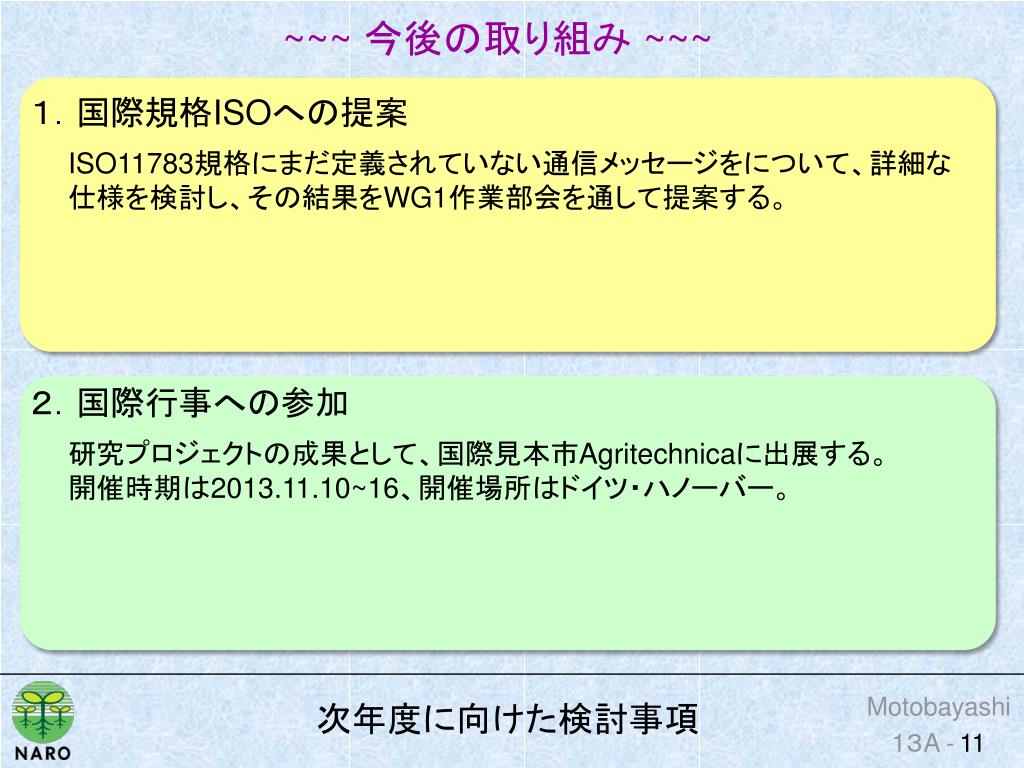

次年度に向けた検討事項 Motobayashi 1３A -11 ~~~ 今後の取り組み ~~~ １．国際規格ISOへの提案 ISO11783規格にまだ定義されていない通信メッセージをについて、詳細な 仕様を検討し、その結果をWG1作業部会を通して提案する。 協力依頼： ・具体的な通信仕様の検討への参加（PGN等の詳細） ・ISO作業部会等への出席 ２．国際行事への参加 研究プロジェクトの成果として、国際見本市Agritechnicaに出展する。 開催時期は2013.11.10~16、開催場所はドイツ・ハノーバー。 協力依頼： ・出展内容の了承（社名やロゴマークの掲出、関連製品の紹介） ・出展への協力
次年度に向けた検討事項 Motobayashi 1３A -12 ~~~ 今後の取り組み ~~~ １．国際規格ISOへの提案 ISO11783規格にまだ定義されていない通信メッセージをについて、詳細な 仕様を検討し、その結果をWG1作業部会を通して提案する。 協力依頼： ・具体的な通信仕様の検討への参加（PGN等の詳細） ・ISO作業部会等への出席 ２．国際行事への参加 研究プロジェクトの成果として、国際見本市Agritechnicaに出展する。 開催時期は2013.11.10~16、開催場所はドイツ・ハノーバー。 協力依頼： ・出展内容の了承（社名やロゴマークの掲出、関連製品の紹介） ・出展への協力
１． 国際規格への提案 Motobayashi 1３A -13 ➢新たに必要となる制御メッセージと、その仕様について検討。 ISO11783規格で未定義の通信メッセージ、具体的には (a) わが国特有の作業で必要となる制御メッセージ (b) 農作業ロボットとして必要になる通信メッセージ等、について 他の課題と連携して仕様の詳細を検討する 次回WGへの提案に向けて準備 12J05C

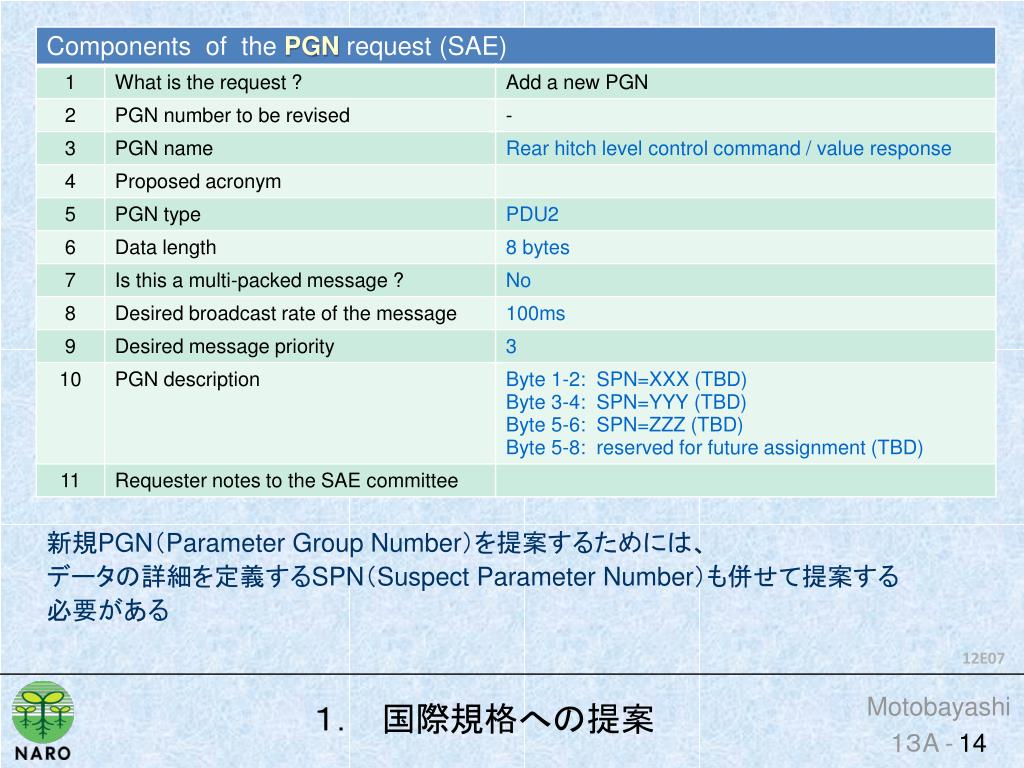

１． 国際規格への提案 Motobayashi 1３A -14 新規PGN（Parameter Group Number）を提案するためには、 データの詳細を定義するSPN（Suspect Parameter Number）も併せて提案する 必要がある 12E07
１． 国際規格への提案 Motobayashi 1３A -15 12E08
１． 国際規格への提案 Motobayashi 1３A -16 ➢国際規格への提起に向けた検討。 【参考】 ISO規格への提案の一般的な流れ 1．提案内容（SPN，PGN，NAMEなど）の検討 2．「J1939 Request Form」の作成・提出 3．WG１ミーティング（年２回程度）において説明・検討 4．必要に応じてSAE，AEF等に送って別途検討 5．WGレベルでWD（またはdB）に掲載 6．CDをSC19に送って審議、採択（年１回） 7．規格改定にあわせて出版（約5年ごと） 「SAE Request Form」の例 12E09

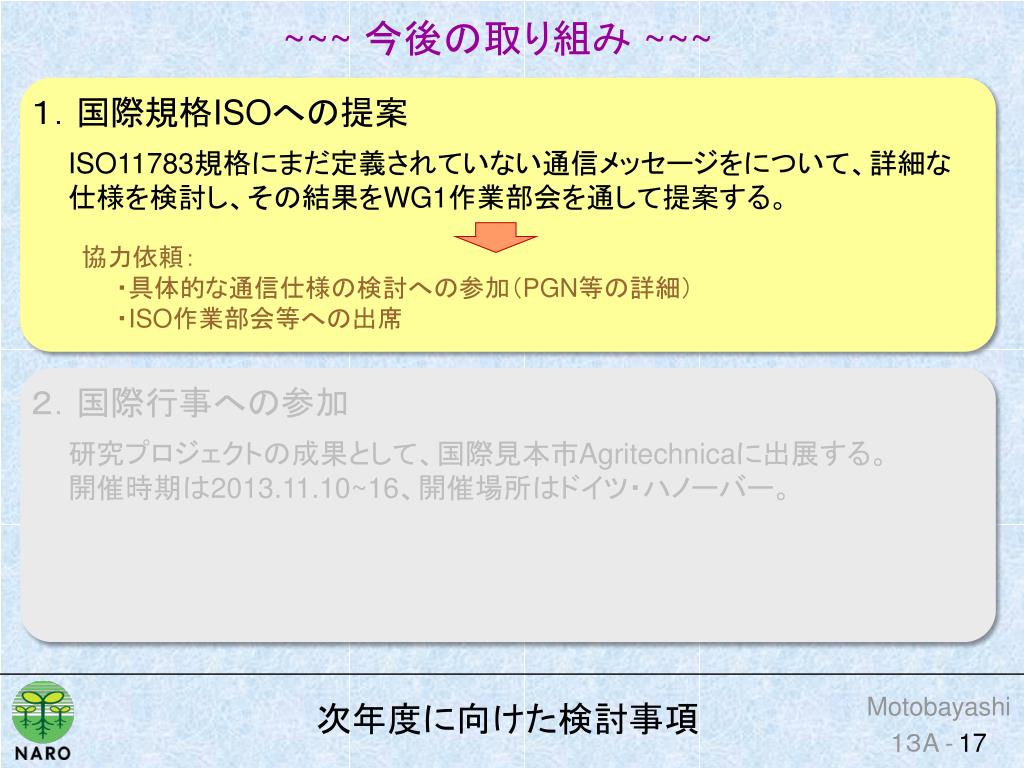

次年度に向けた検討事項 Motobayashi 1３A -17 ~~~ 今後の取り組み ~~~ １．国際規格ISOへの提案 ISO11783規格にまだ定義されていない通信メッセージをについて、詳細な 仕様を検討し、その結果をWG1作業部会を通して提案する。 協力依頼： ・具体的な通信仕様の検討への参加（PGN等の詳細） ・ISO作業部会等への出席 ２．国際行事への参加 研究プロジェクトの成果として、国際見本市Agritechnicaに出展する。 開催時期は2013.11.10~16、開催場所はドイツ・ハノーバー。 協力依頼： ・出展内容の了承（社名やロゴマークの掲出、関連製品の紹介） ・出展への協力
次年度に向けた検討事項 Motobayashi 1３A -18 ~~~ 今後の取り組み ~~~ １．国際規格ISOへの提案 ISO11783規格にまだ定義されていない通信メッセージをについて、詳細な 仕様を検討し、その結果をWG1作業部会を通して提案する。 協力依頼： ・具体的な通信仕様の検討への参加（PGN等の詳細） ・ISO作業部会等への出席 ２．国際行事への参加 研究プロジェクトの成果として、国際見本市Agritechnicaに出展する。 開催時期は2013.11.10~16、開催場所はドイツ・ハノーバー。 協力依頼： ・出展内容の了承（社名やロゴマークの掲出、関連製品の紹介） ・出展への協力

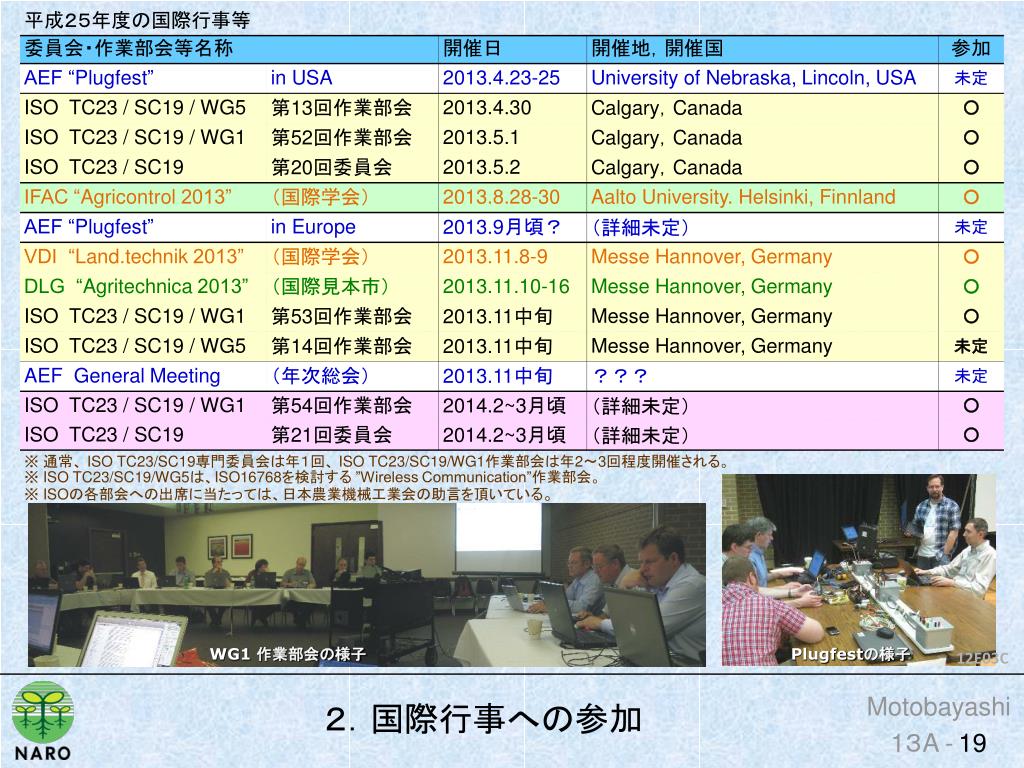

２．国際行事への参加 Motobayashi 1３A -19 WG1 作業部会の様子 Plugfestの様子 12E03C

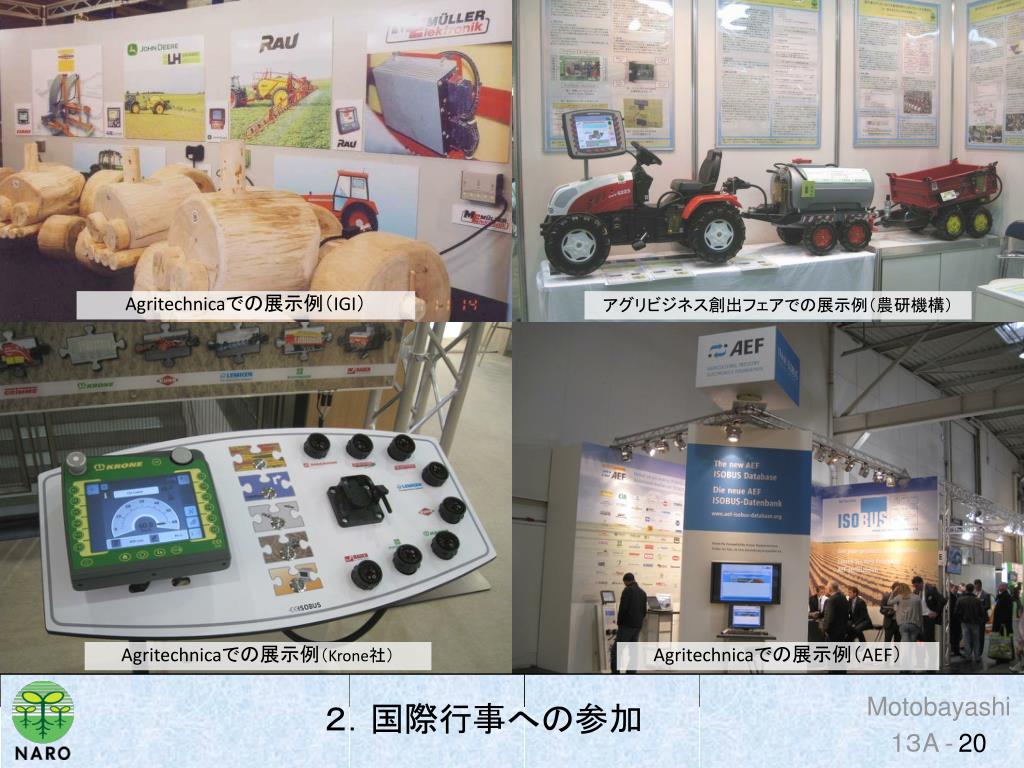

２．国際行事への参加 Motobayashi 1３A -20 Agritechnicaでの展示例（IGI） アグリビジネス創出フェアでの展示例（農研機構） Agritechnicaでの展示例（Krone社） Agritechnicaでの展示例（AEF）
次年度に向けた検討事項 Motobayashi 1３A -21 ~~~ 今後の取り組み ~~~ １．国際規格ISOへの提案 ISO11783規格にまだ定義されていない通信メッセージをについて、詳細な 仕様を検討し、その結果をWG1作業部会を通して提案する。 協力依頼： ・具体的な通信仕様の検討への参加（PGN等の詳細） ・ISO作業部会等への出席 ２．国際行事への参加 研究プロジェクトの成果として、国際見本市Agritechnicaに出展する。 開催時期は2013.11.10~16、開催場所はドイツ・ハノーバー。 協力依頼： ・出展内容の了承（社名やロゴマークの掲出、関連製品の紹介） ・出展への協力

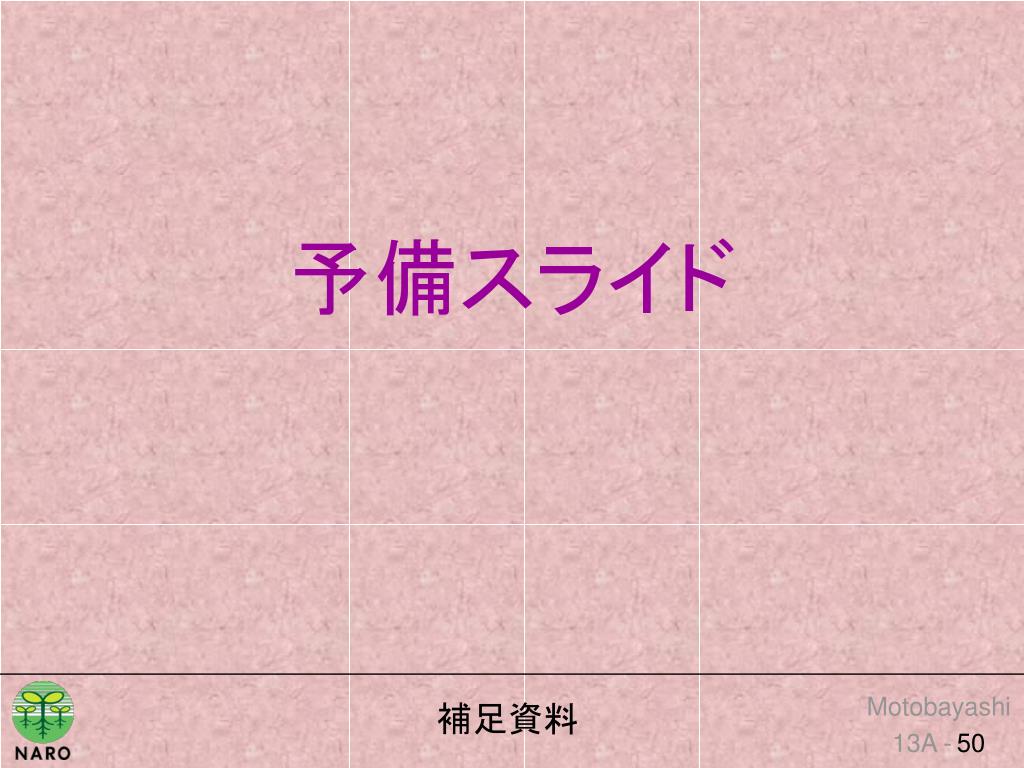

補足資料 Motobayashi 13A -50 予備スライド

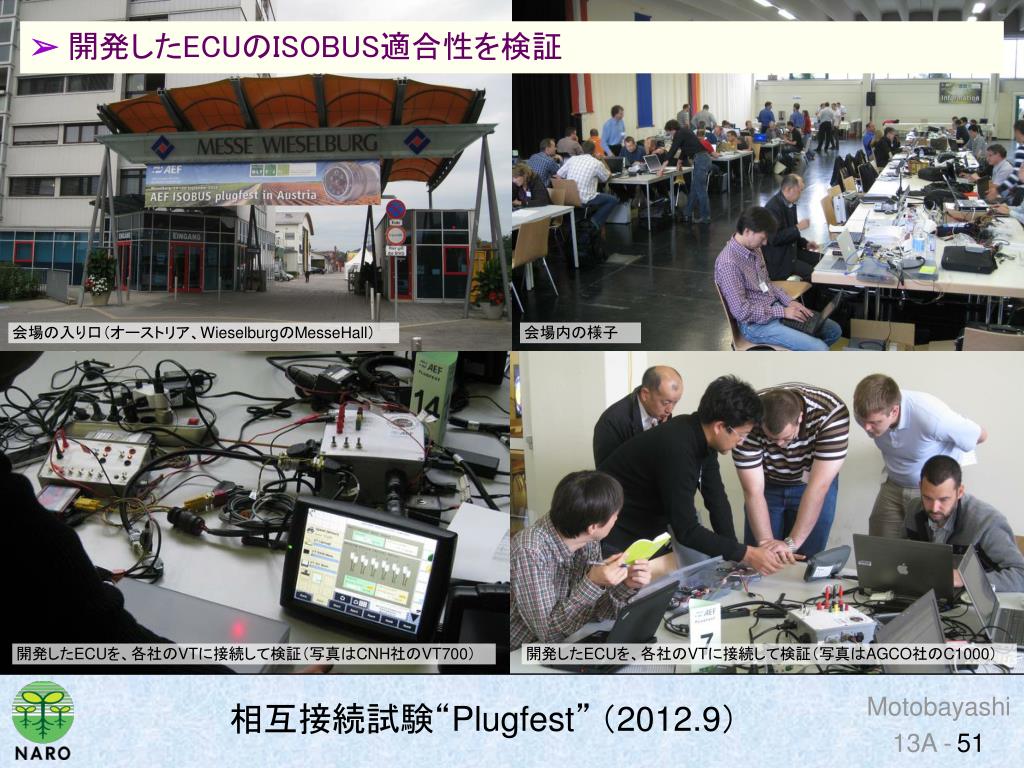

相互接続試験“Plugfest” （2012.9） Motobayashi 13A -51 ➢開発したECUのISOBUS適合性を検証 会場の入り口（オーストリア、WieselburgのMesseHall） 会場内の様子 開発したECUを、各社のVTに接続して検証（写真はCNH社のVT700） 開発したECUを、各社のVTに接続して検証（写真はAGCO社のC1000） 12J10

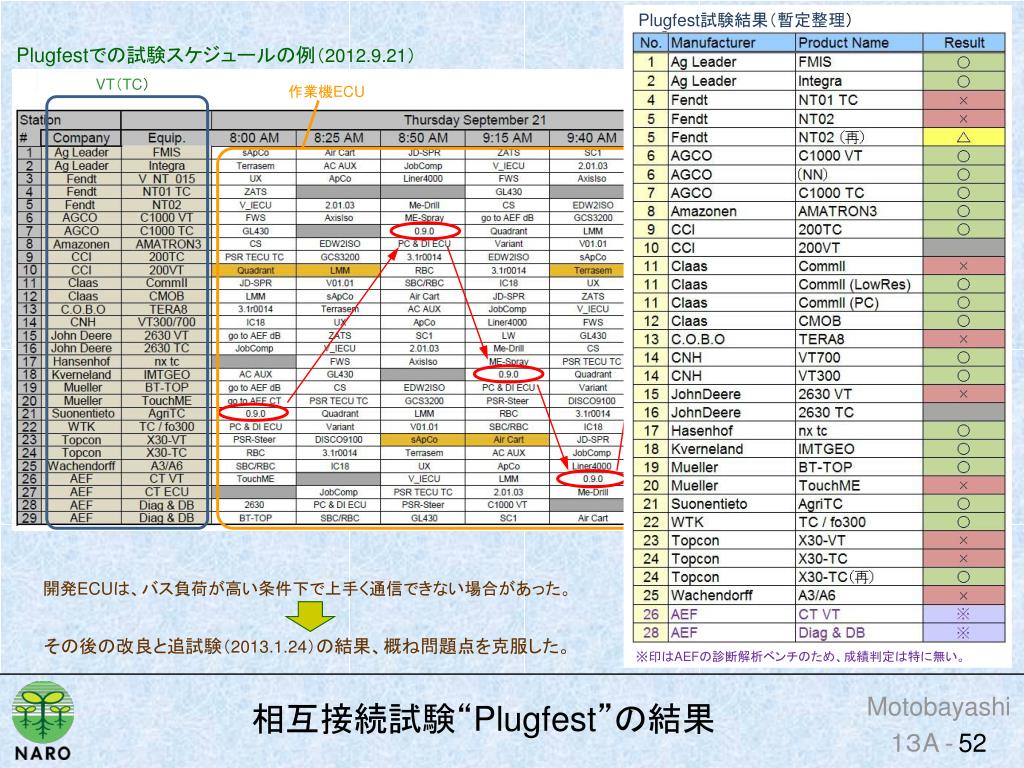

相互接続試験“Plugfest”の結果 Motobayashi 1３A -52 Plugfest試験結果（暫定整理） Plugfestでの試験スケジュールの例（2012.9.21） VT（TC） 作業機ECU 開発ECUは、バス負荷が高い条件下で上手く通信できない場合があった。 その後の改良と追試験（2013.1.24）の結果、概ね問題点を克服した。 12J11B ※印はAEFの診断解析ベンチのため、成績判定は特に無い。
４-(1) 国際規格に関する最新情報の収集 Motobayashi 1３A -53 ➢ISO作業部会等において引き続き情報収集を行い、これを共有する。 ISO11783規格のスプレッドシート（通信メッセージの詳細仕様）の例 SPN：Suspect Parameter Number PGN：Parameter Group Number Preferred Address Initial Address NAME Function Code (Industry group 0) Manufacturer Code 12E04
