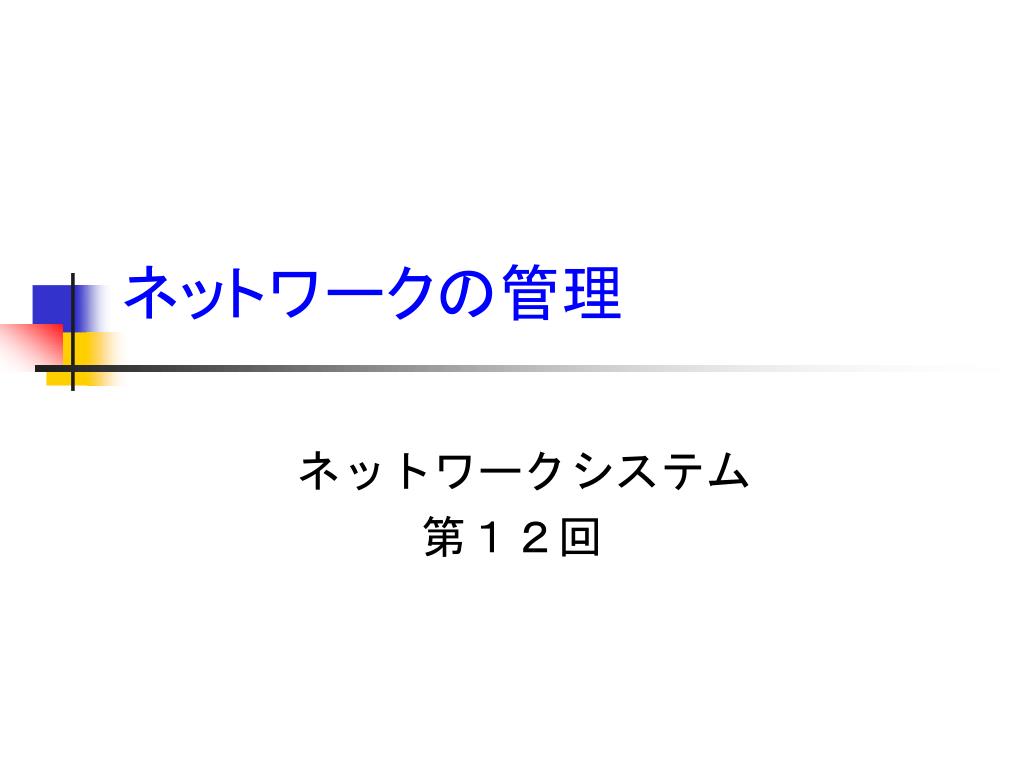

  1. ネットワークの管理 ネットワークシステム 第１２回

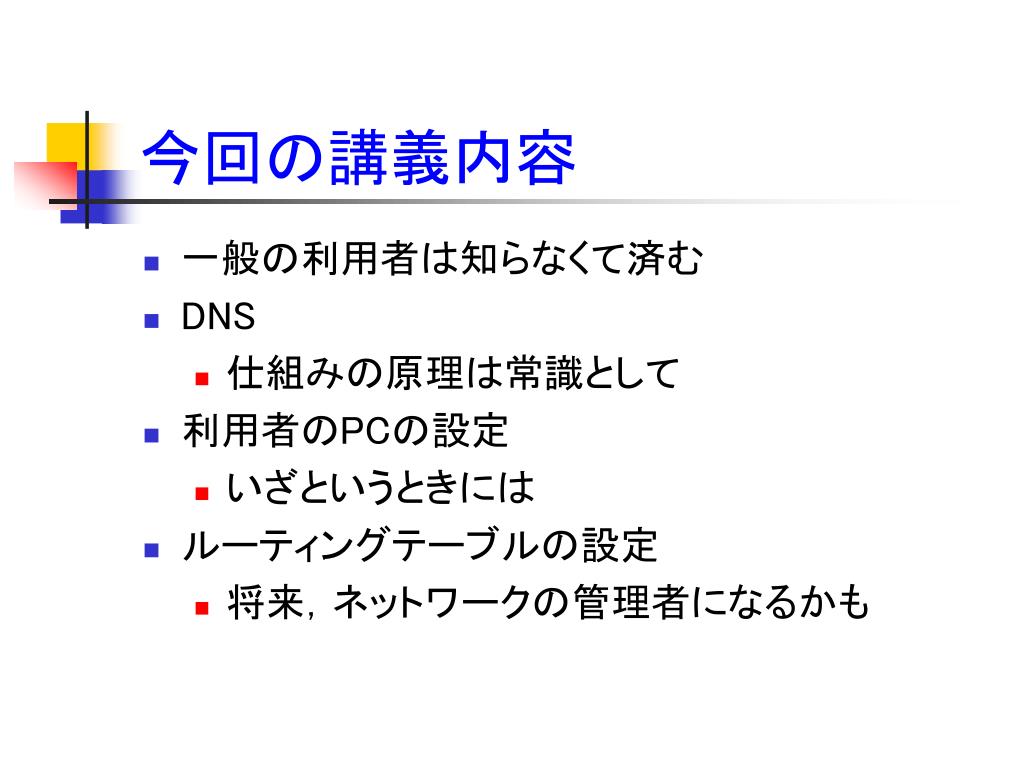

  2. 今回の講義内容 • 一般の利用者は知らなくて済む • DNS • 仕組みの原理は常識として • 利用者のPCの設定 • いざというときには • ルーティングテーブルの設定 • 将来，ネットワークの管理者になるかも

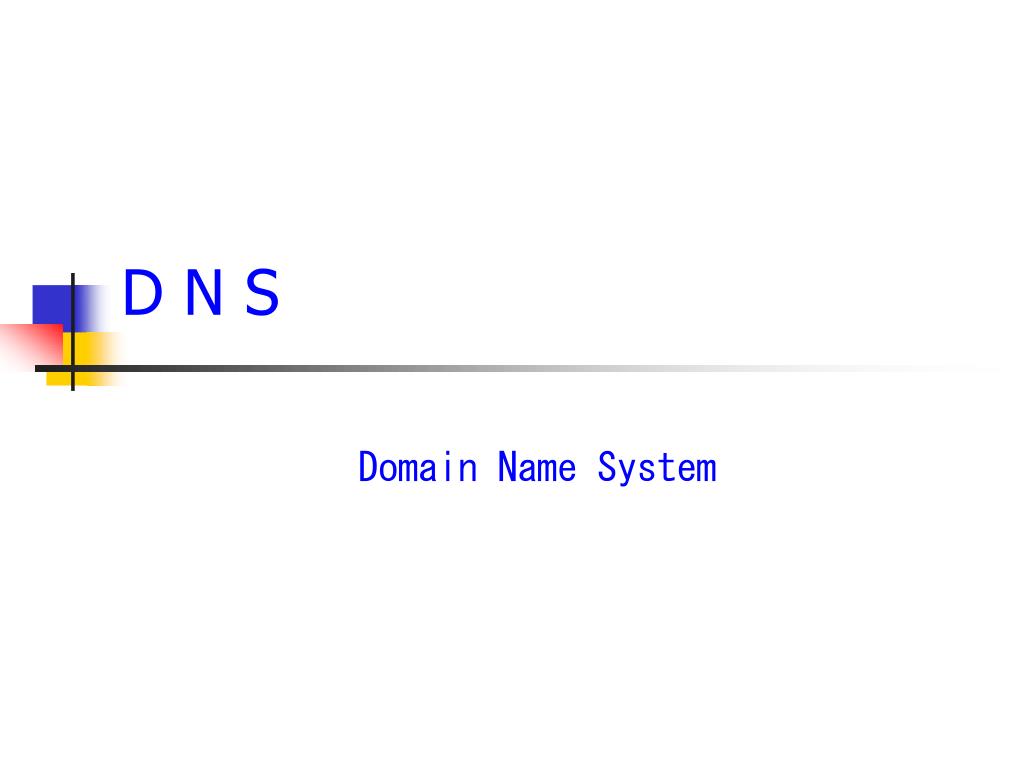

  3. D N S Domain Name System

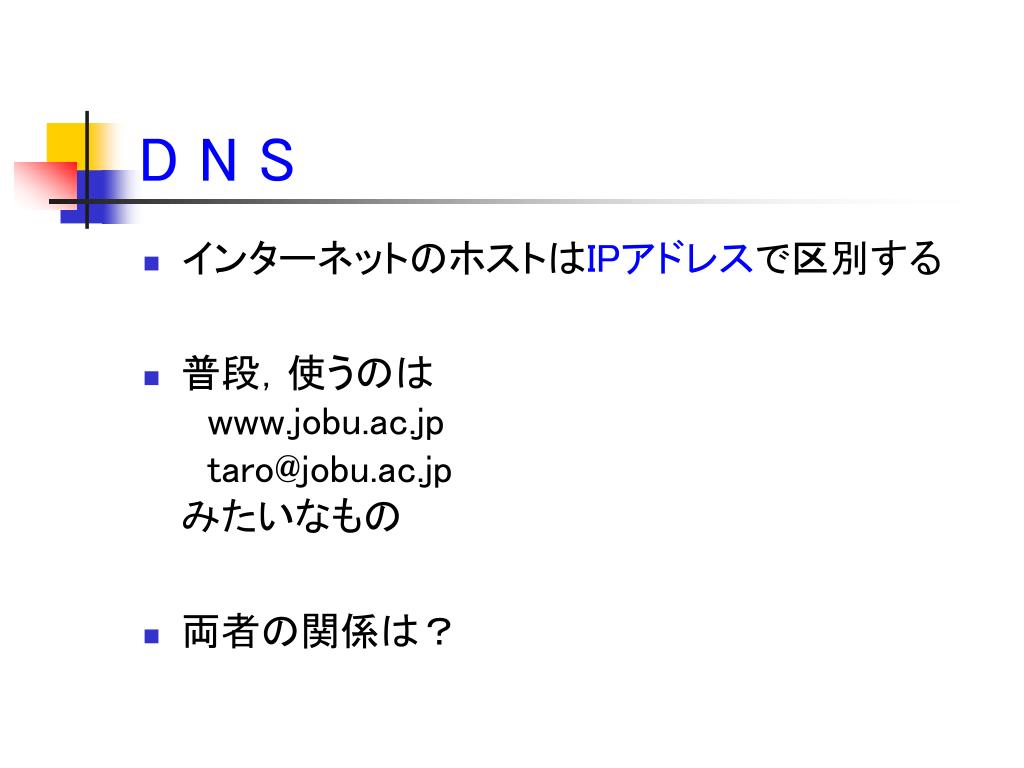

  4. DNS • インターネットのホストはIPアドレスで区別する • 普段，使うのはwww.jobu.ac.jptaro@jobu.ac.jpみたいなもの • 両者の関係は？

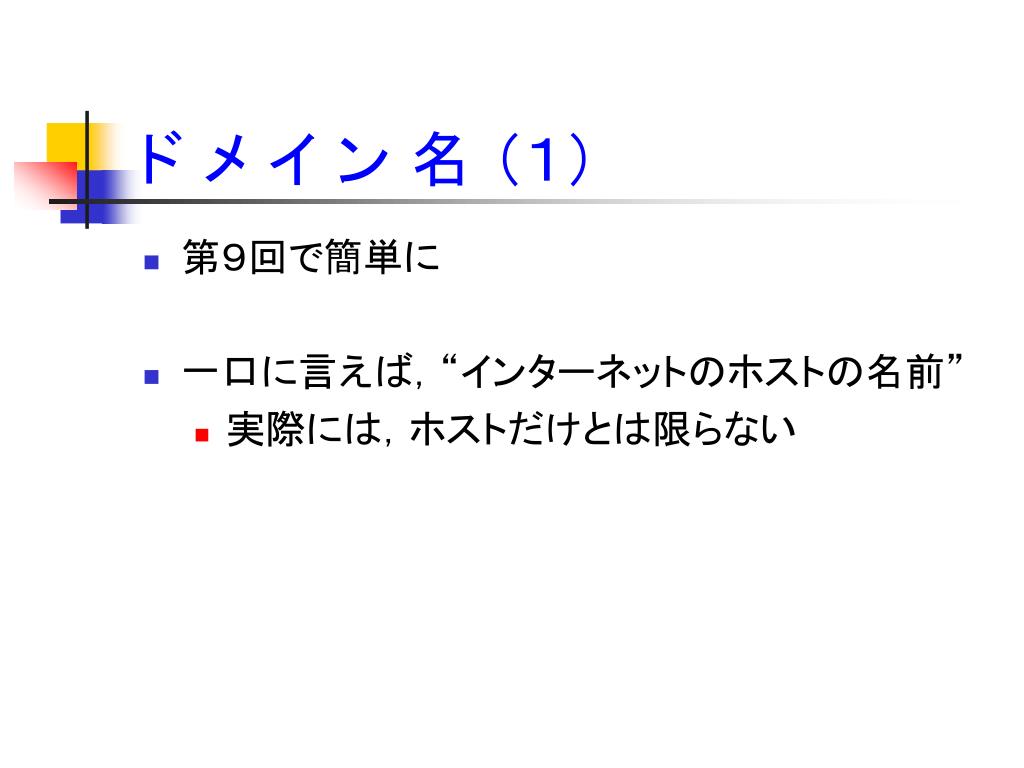

  5. ド メ イ ン 名 （１） • 第９回で簡単に • 一口に言えば，“インターネットのホストの名前” • 実際には，ホストだけとは限らない

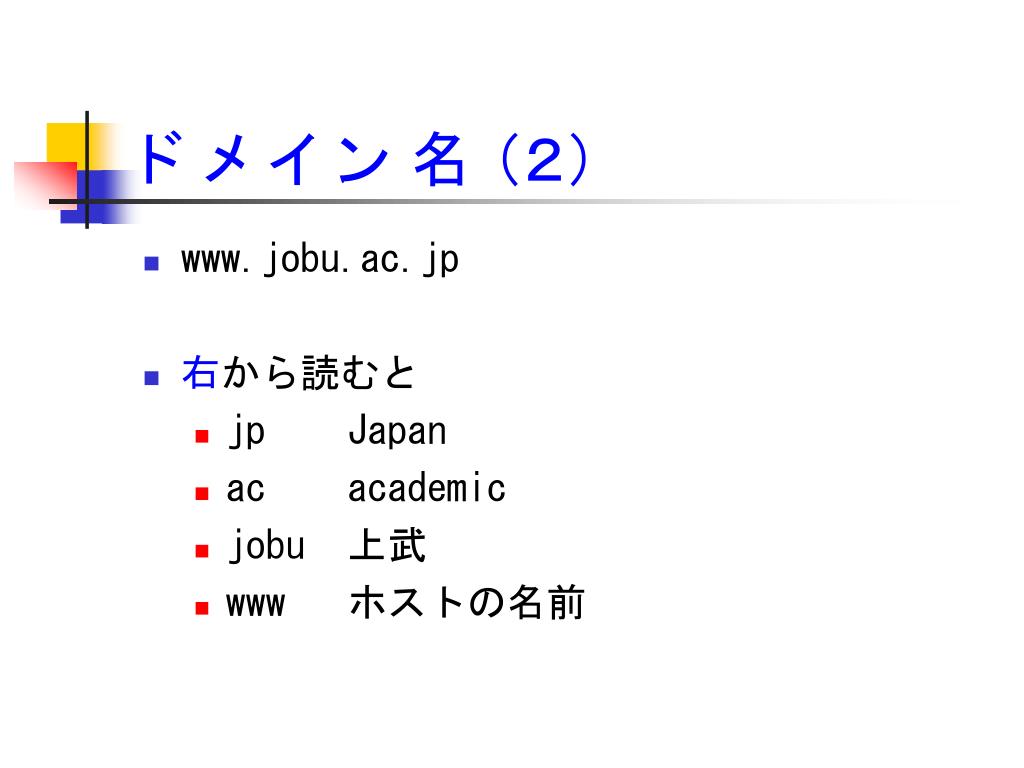

  6. ド メ イ ン 名 （２） • www.jobu.ac.jp • 右から読むと • jp Japan • ac academic • jobu上武 • www ホストの名前

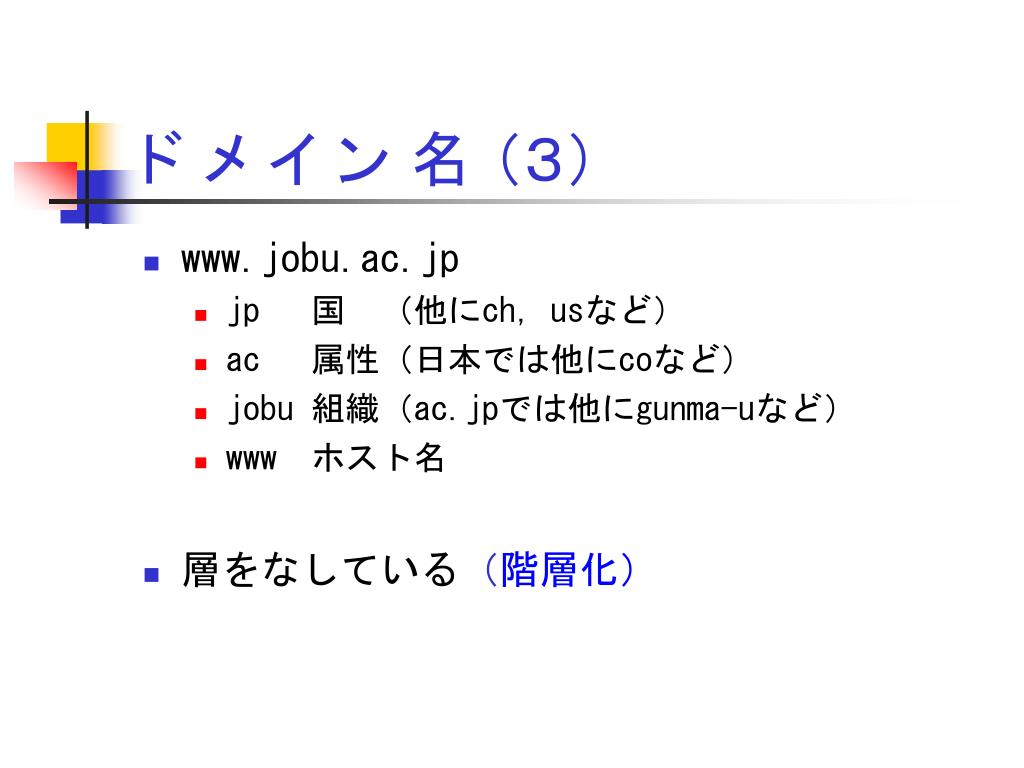

  7. ド メ イ ン 名 （３） • www.jobu.ac.jp • jp　 国　（他にch，usなど） • ac　 属性（日本では他にcoなど） • jobu組織（ac.jpでは他にgunma-uなど） • www ホスト名 • 層をなしている（階層化）

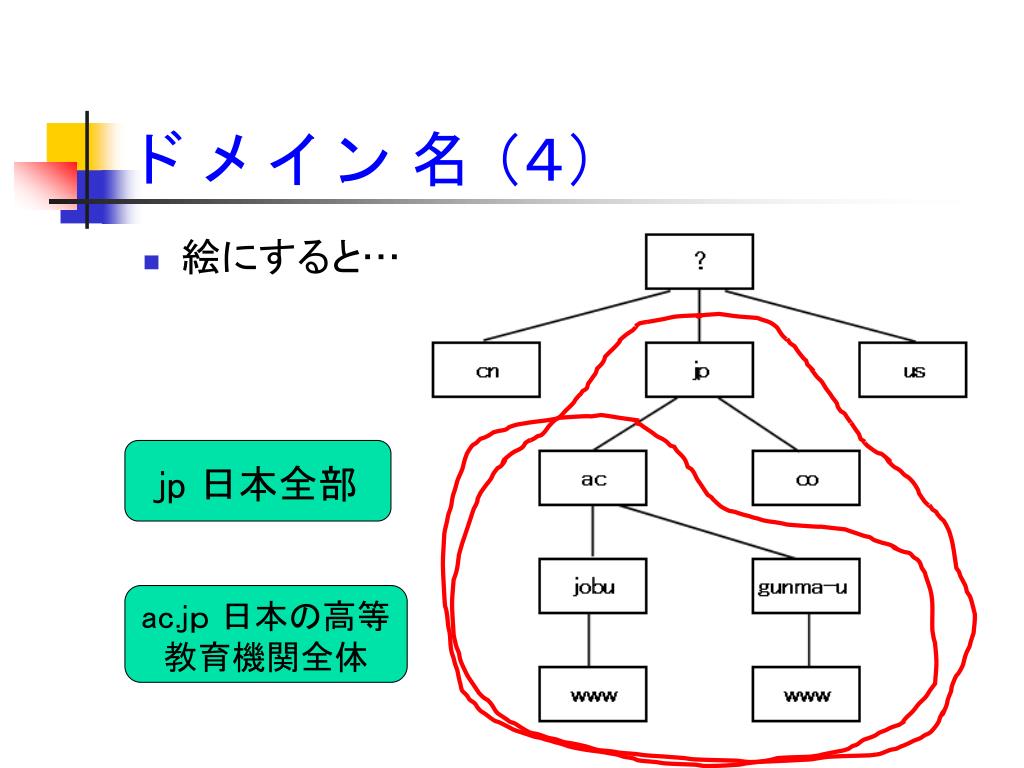

  8. ド メ イ ン 名 （４） • 絵にすると… jp日本全部 ac.jｐ 日本の高等 教育機関全体

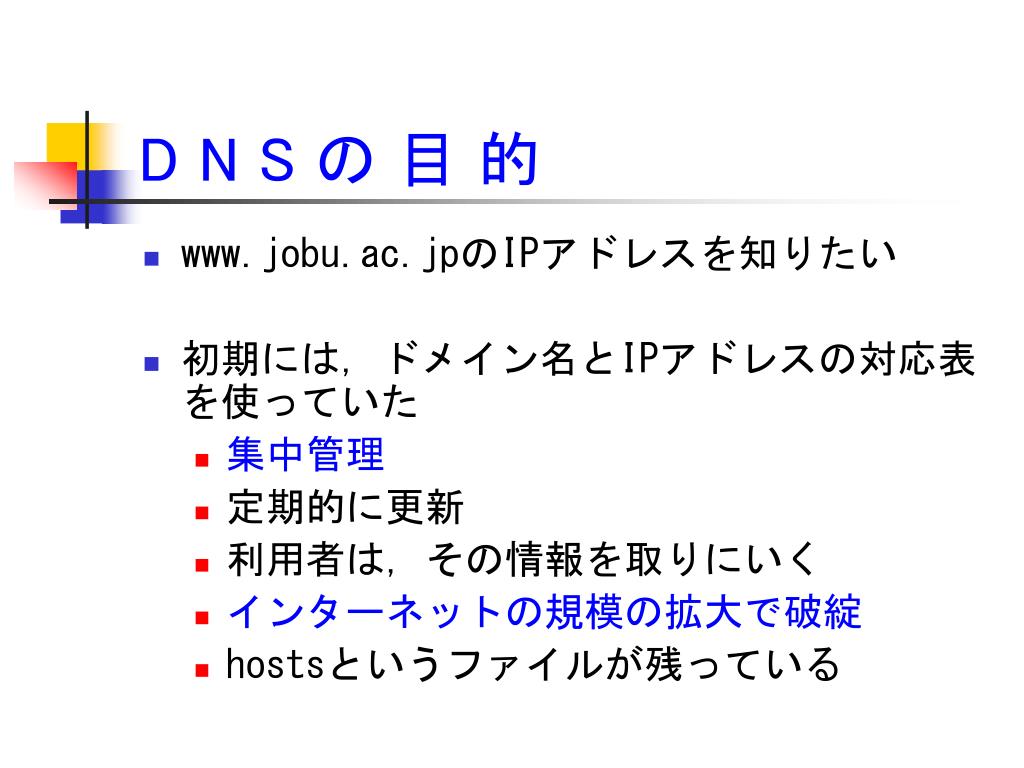

  9. D N S の 目 的 • www.jobu.ac.jpのIPアドレスを知りたい • 初期には，ドメイン名とIPアドレスの対応表を使っていた • 集中管理 • 定期的に更新 • 利用者は，その情報を取りにいく • インターネットの規模の拡大で破綻 • hostsというファイルが残っている

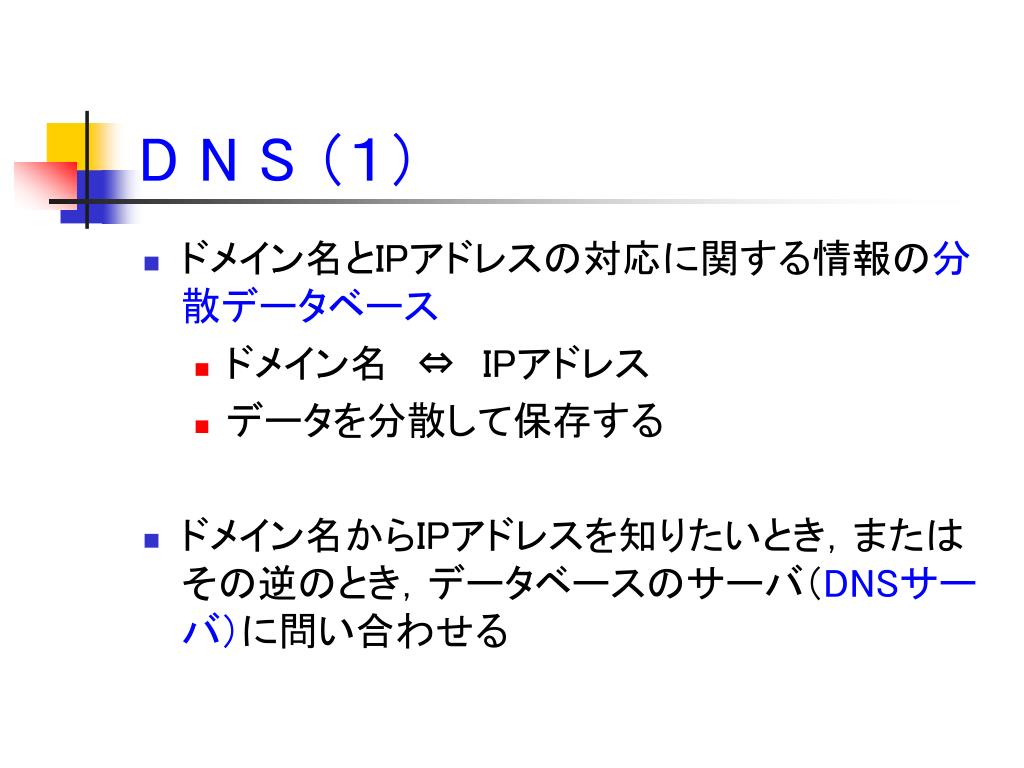

  10. D N S （１） • ドメイン名とIPアドレスの対応に関する情報の分散データベース • ドメイン名　⇔　IPアドレス • データを分散して保存する • ドメイン名からIPアドレスを知りたいとき，またはその逆のとき，データベースのサーバ（DNSサーバ）に問い合わせる

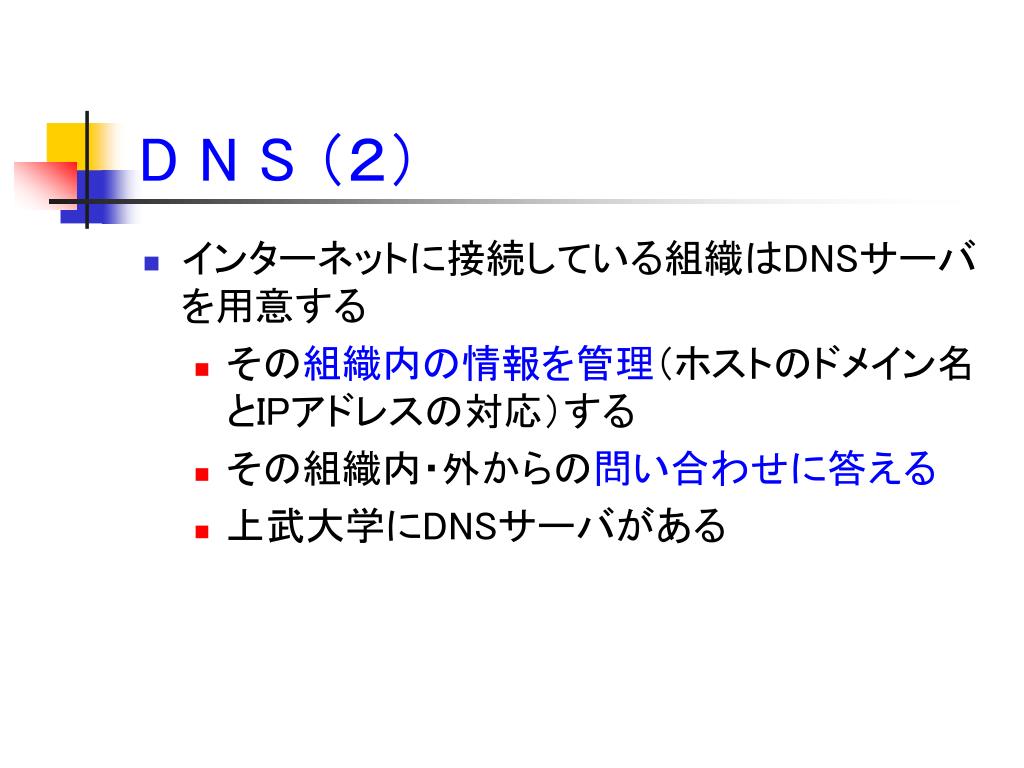

  11. D N S （２） • インターネットに接続している組織はDNSサーバを用意する • その組織内の情報を管理（ホストのドメイン名とIPアドレスの対応）する • その組織内・外からの問い合わせに答える • 上武大学にDNSサーバがある

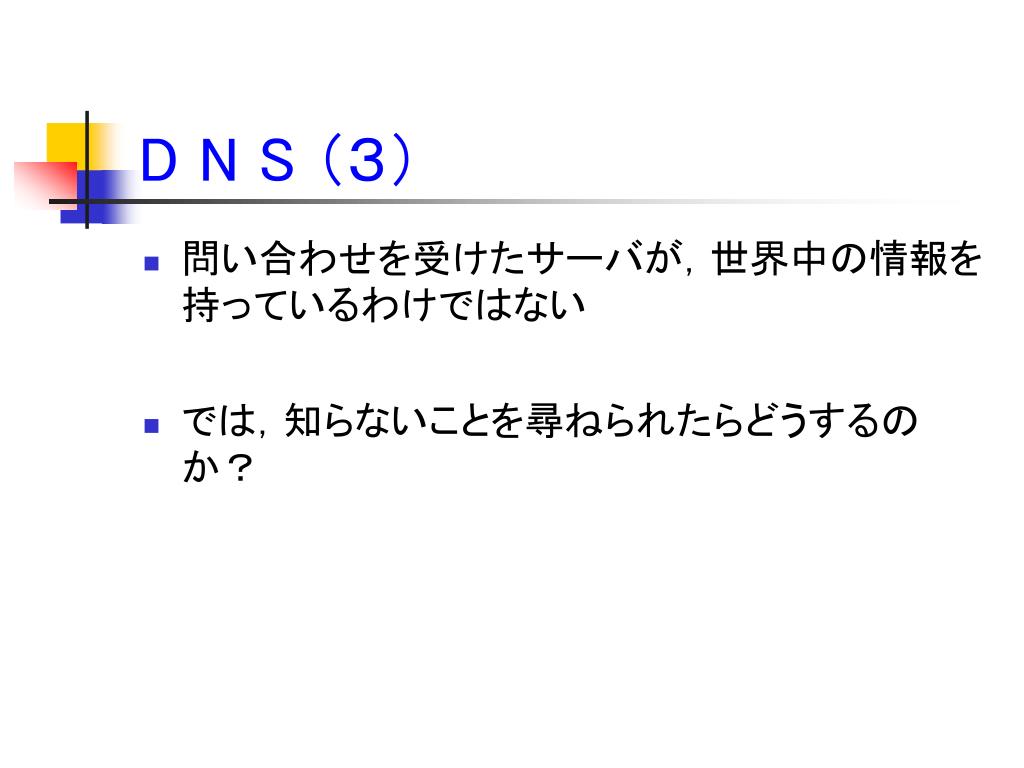

  12. D N S （３） • 問い合わせを受けたサーバが，世界中の情報を持っているわけではない • では，知らないことを尋ねられたらどうするのか？

  13. た ら い 回 し • ある人（A）に“何か”を尋ねる • Aは，別の人（B）に尋ねるよう教えてくれる • Bは，別の人（C）に尋ねるよう教えてくれる • （以下続く） • “何か”を答えてくれる人にたどり着ければ良いのだが…

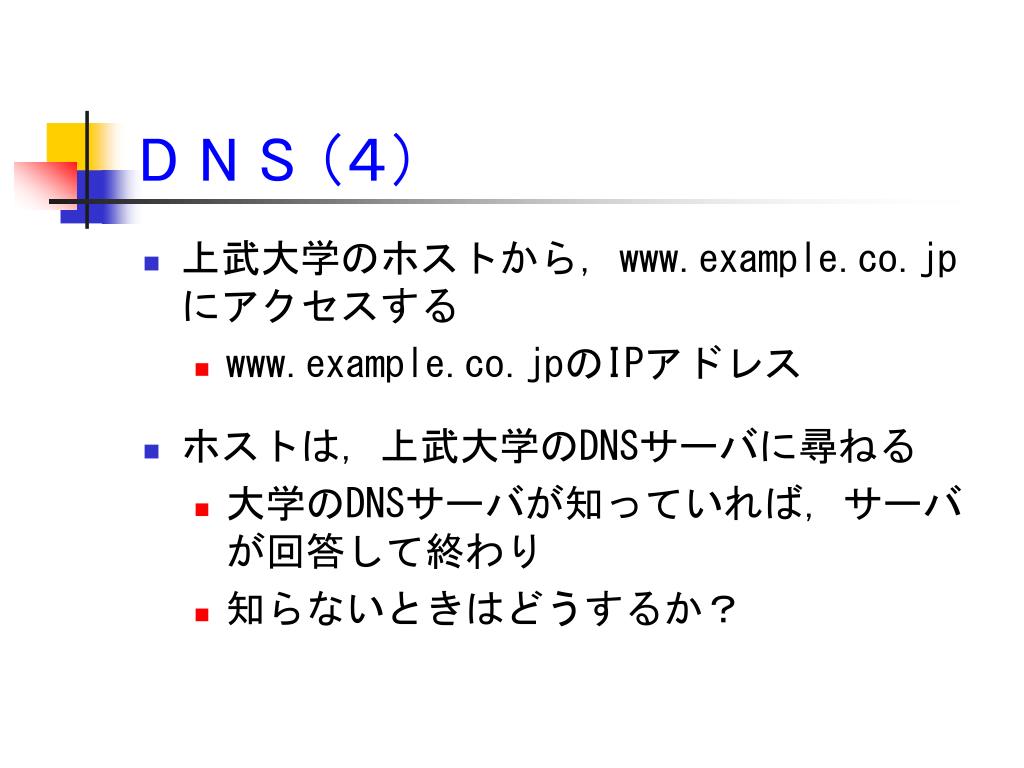

  14. D N S （４） • 上武大学のホストから，www.example.co.jp にアクセスする • www.example.co.jpのIPアドレス • ホストは，上武大学のDNSサーバに尋ねる • 大学のDNSサーバが知っていれば，サーバが回答して終わり • 知らないときはどうするか？

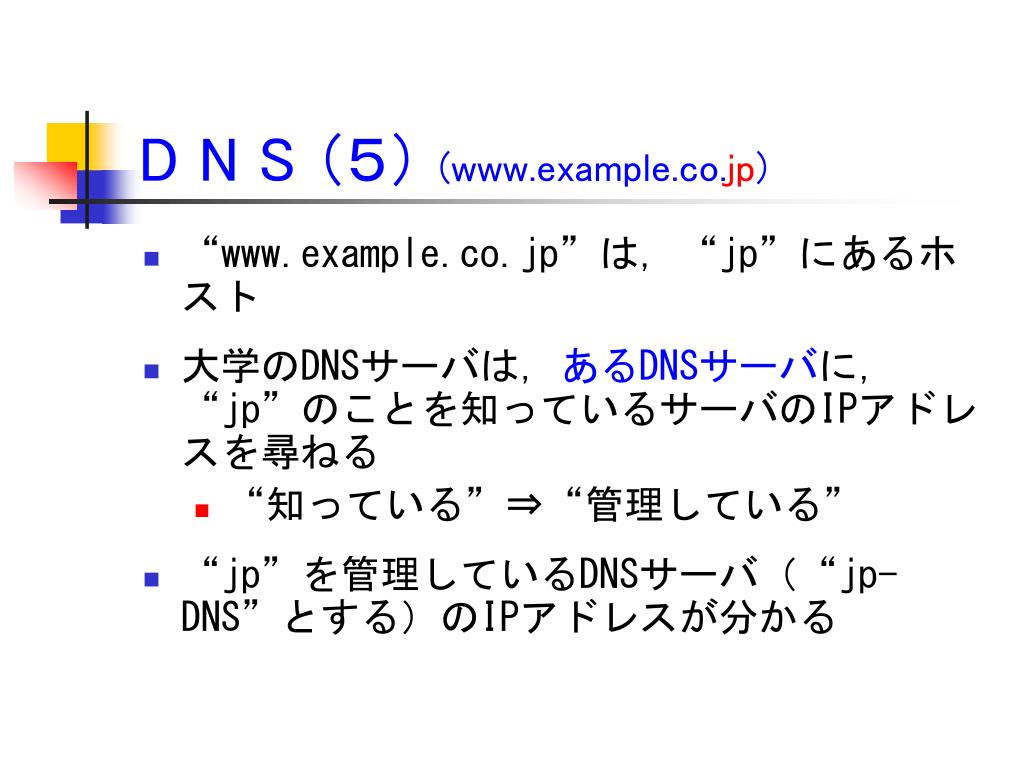

  15. D N S （５） (www.example.co.jp) • “www.example.co.jp”は，“jp”にあるホスト • 大学のDNSサーバは，あるDNSサーバに，“jp”のことを知っているサーバのIPアドレスを尋ねる • “知っている”⇒“管理している” • “jp”を管理しているDNSサーバ（“jp-DNS”とする）のIPアドレスが分かる

  16. D N S （６） (www.example.co.jp) • “jp-DNS”に“co.jp”を管理しているDNSサーバのIPアドレスを尋ねる • “co.jp”を管理しているDNSサーバ（“co.jp-DNS”とする）のIPアドレスが分かる

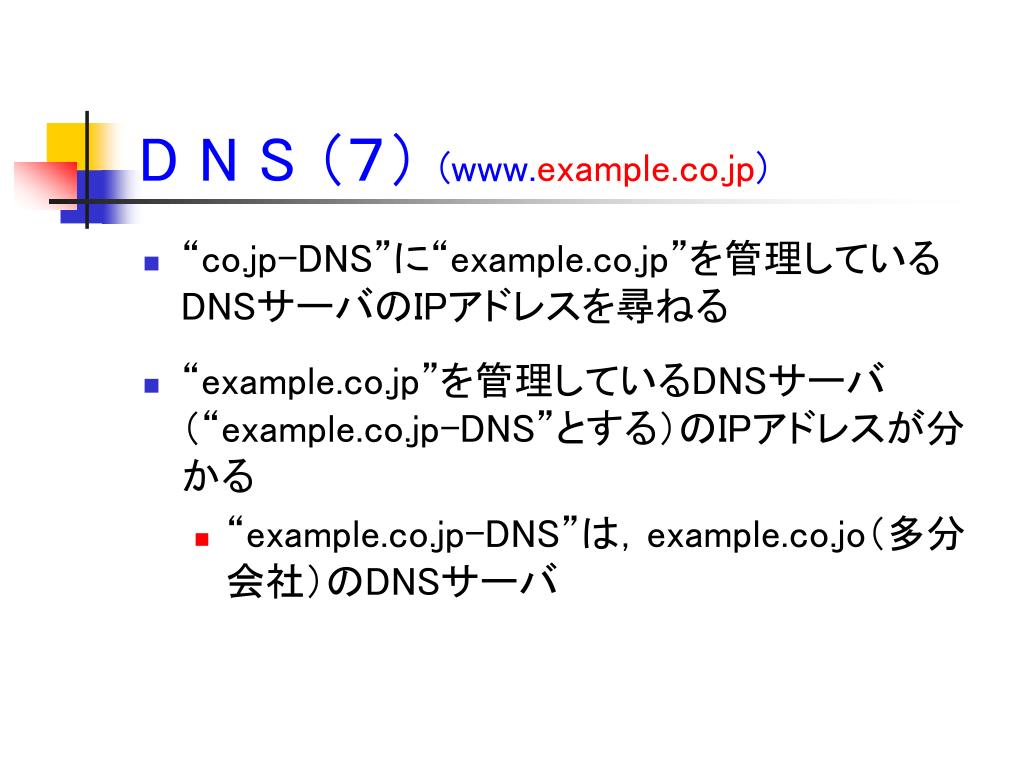

  17. D N S （７） (www.example.co.jp) • “co.jp-DNS”に“example.co.jp”を管理しているDNSサーバのIPアドレスを尋ねる • “example.co.jp”を管理しているDNSサーバ（“example.co.jp-DNS”とする）のIPアドレスが分かる • “example.co.jp-DNS”は，example.co.jo（多分会社）のDNSサーバ

  18. D N S （８） (www.example.co.jp) • “example.co.jp-DNS”に “www.example.co.jp”のIPアドレスを尋ねる • “example.co.jp-DNS”は “www.example.co.jp”のIPアドレスを回答する • たどり着いた！ • このIPアドレスを，大学のDNSサーバは，最初に問い合わせてきたホストに回答する

  19. D N S （９） • では，最初に尋ねるあるサーバとは？ • ルートサーバ • 世界中で13システム（複数のサーバからなる） • ルートサーバのIPアドレスは，どのサーバも知っている

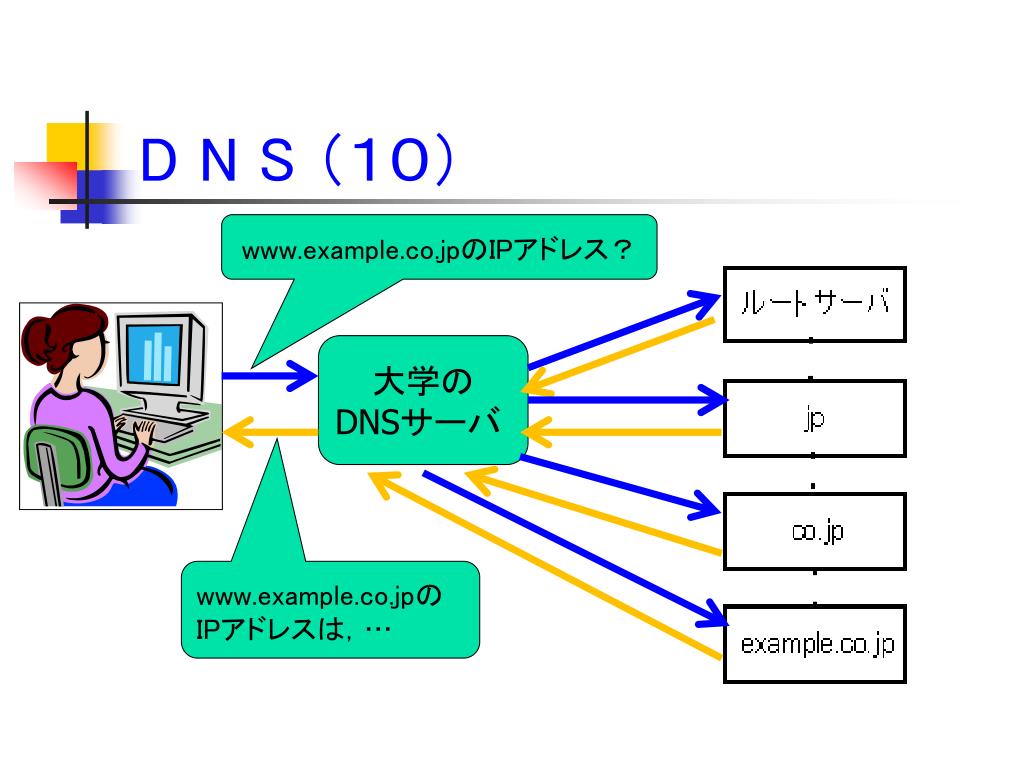

  20. D N S （１０） www.example.co.jpのIPアドレス？ 大学の DNSサーバ www.example.co.jpのIPアドレスは，…

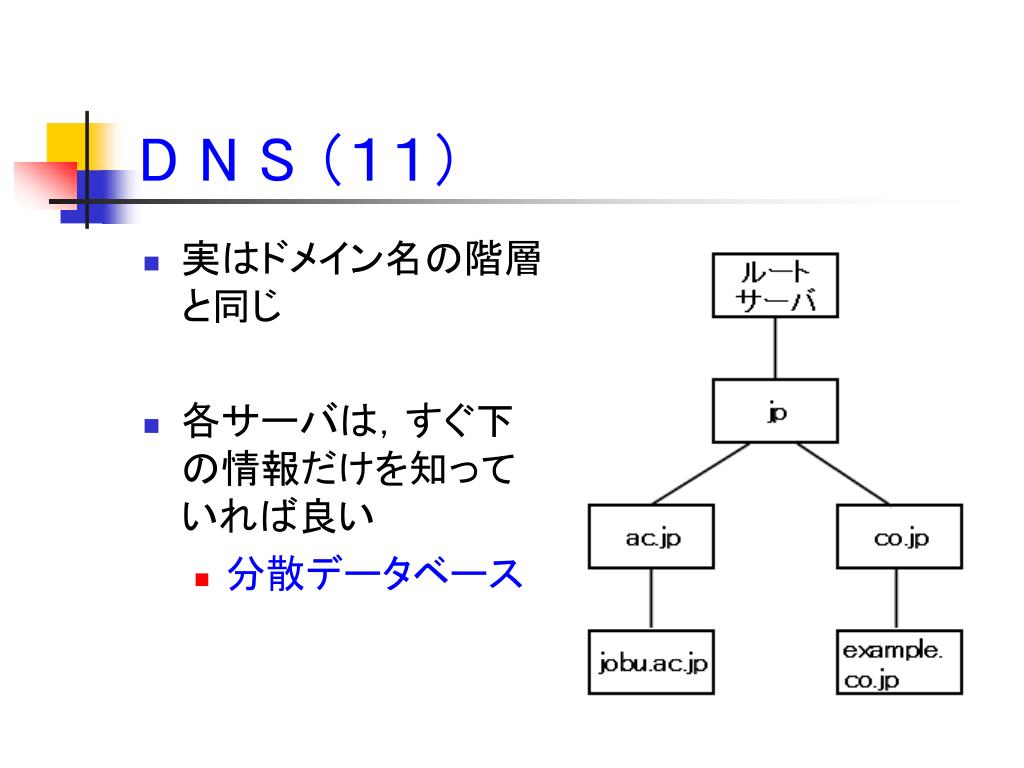

  21. D N S （１１） • 実はドメイン名の階層と同じ • 各サーバは，すぐ下の情報だけを知っていれば良い • 分散データベース

  22. D N S （１２） • いつもいつもルートサーバに問い合わせているわけではない • 一度調べたIPアドレスをしばらく覚えておく • 先の例では，大学のDNSサーバは，www.example.co.jpのIPアドレスをしばらく覚えておく • キャッシュ

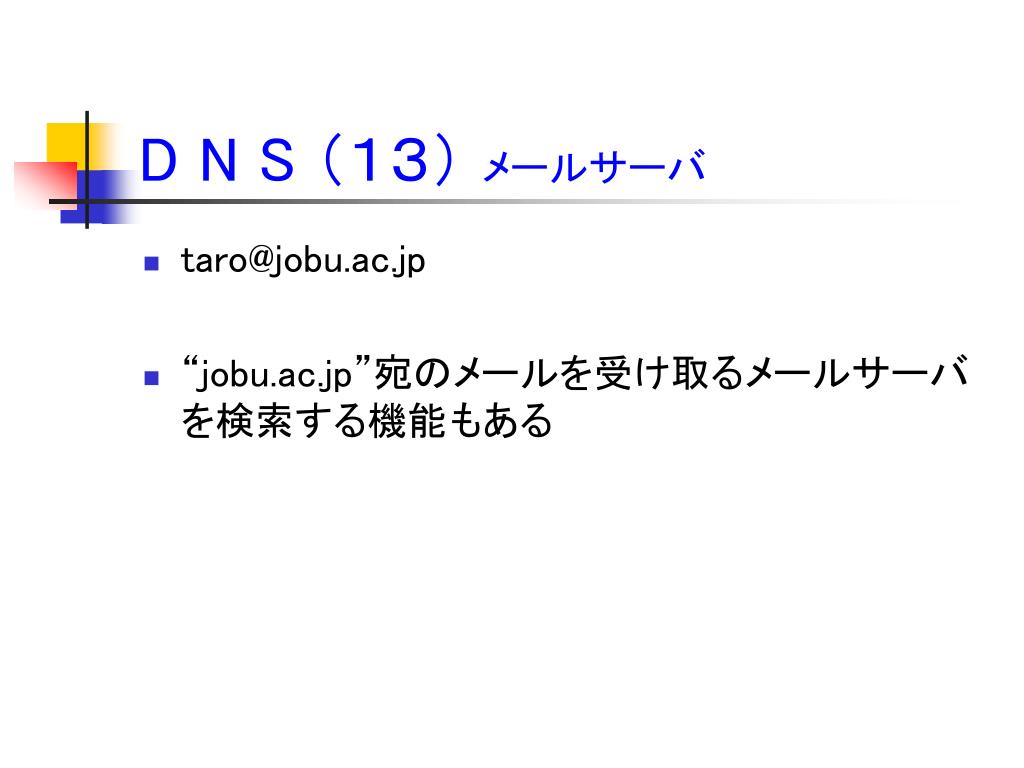

  23. D N S （１３） メールサーバ • taro@jobu.ac.jp • “jobu.ac.jp”宛のメールを受け取るメールサーバを検索する機能もある

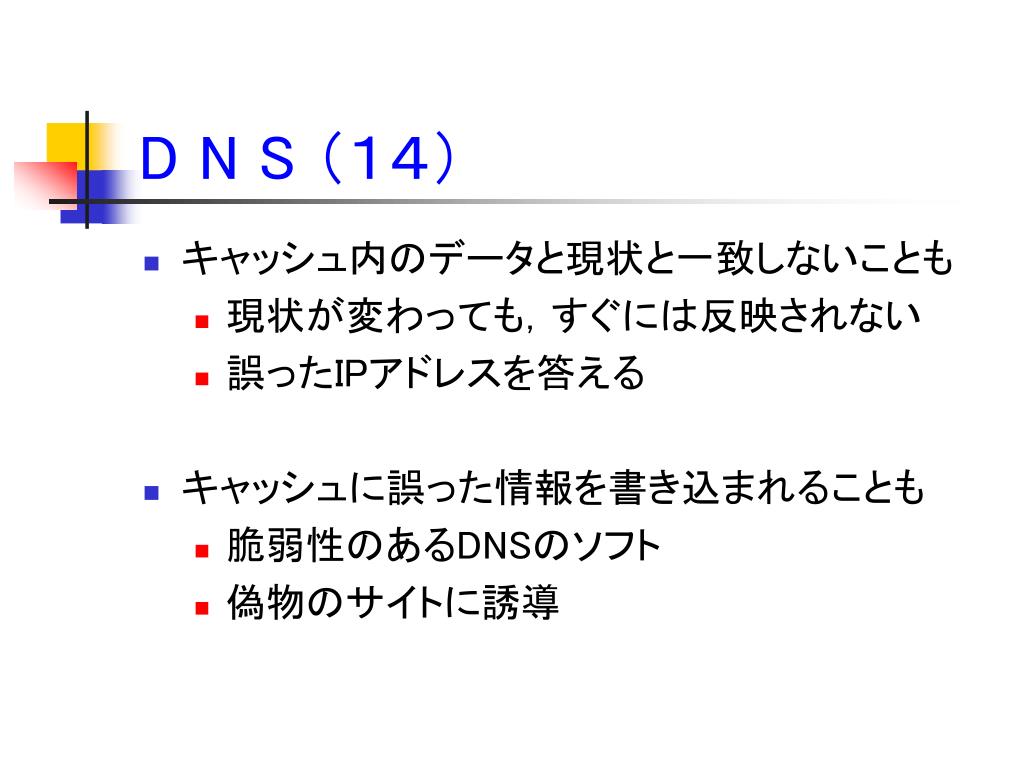

  24. D N S （１４） • キャッシュ内のデータと現状と一致しないことも • 現状が変わっても，すぐには反映されない • 誤ったIPアドレスを答える • キャッシュに誤った情報を書き込まれることも • 脆弱性のあるDNSのソフト • 偽物のサイトに誘導

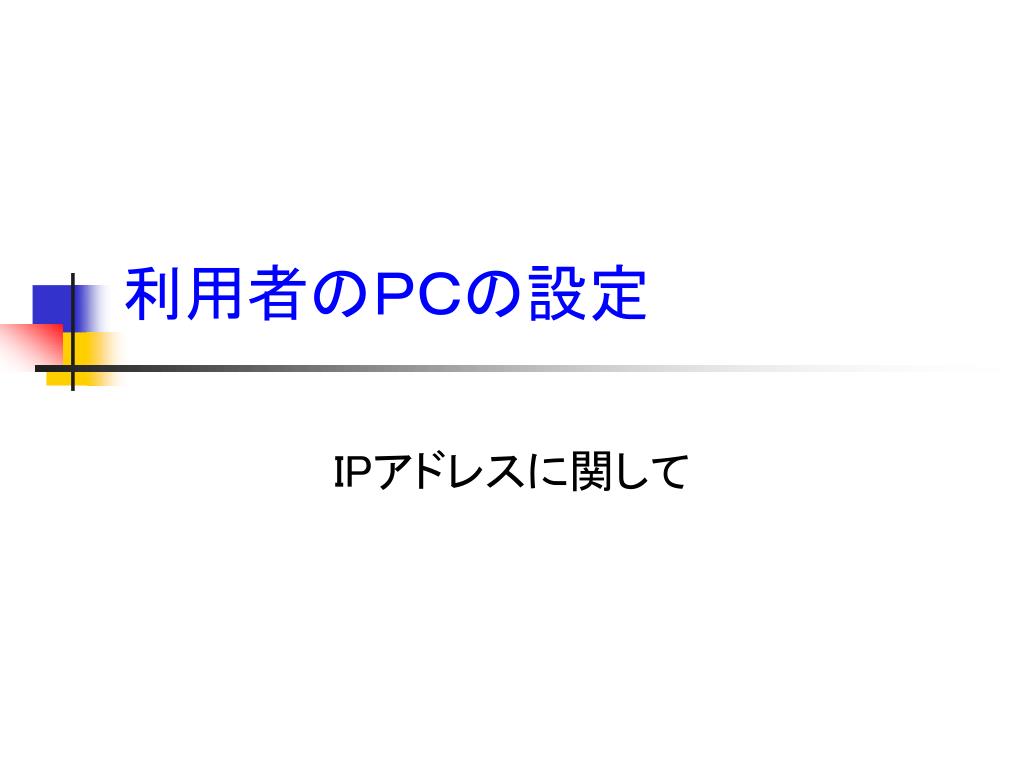

  25. 利用者のＰＣの設定 IPアドレスに関して

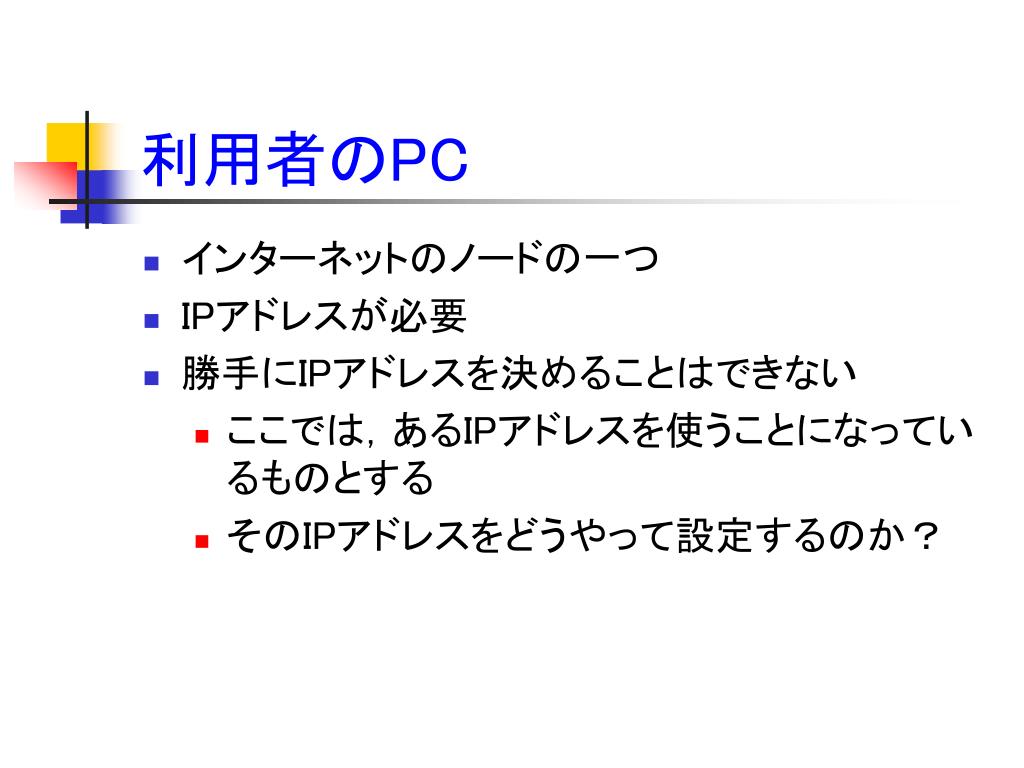

  26. 利用者のPC • インターネットのノードの一つ • IPアドレスが必要 • 勝手にIPアドレスを決めることはできない • ここでは，あるIPアドレスを使うことになっているものとする • そのIPアドレスをどうやって設定するのか？

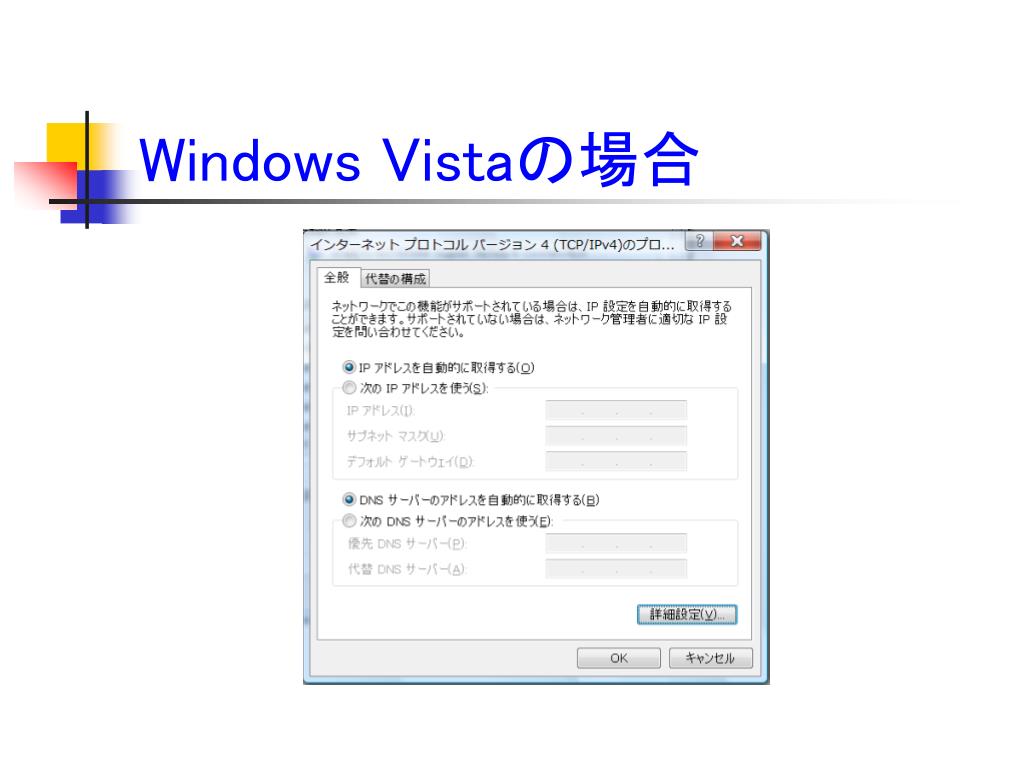

  27. Windows Vistaの場合

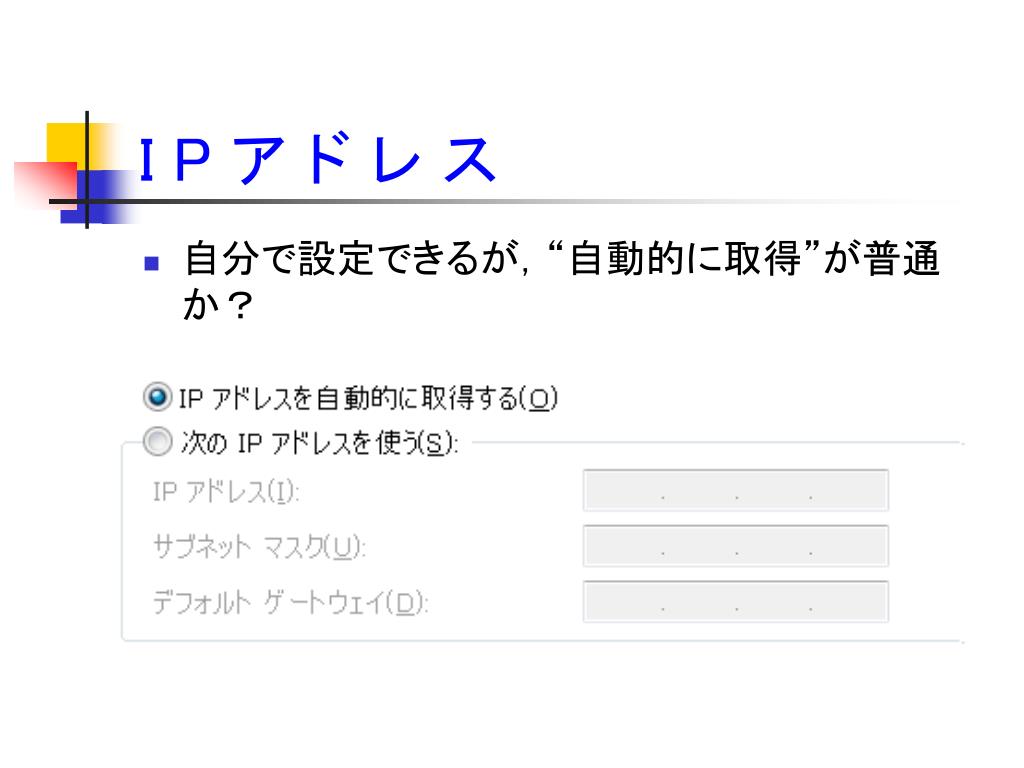

  28. IP ア ド レ ス • 自分で設定できるが，“自動的に取得”が普通か？

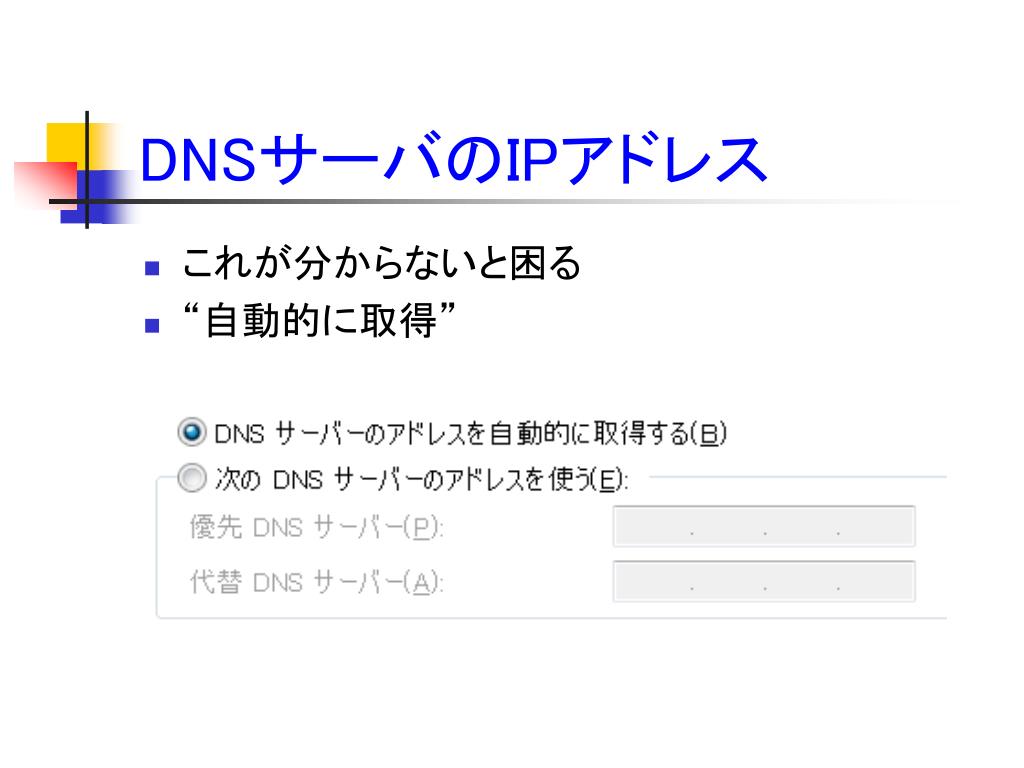

  29. DNSサーバのIPアドレス • これが分からないと困る • “自動的に取得”

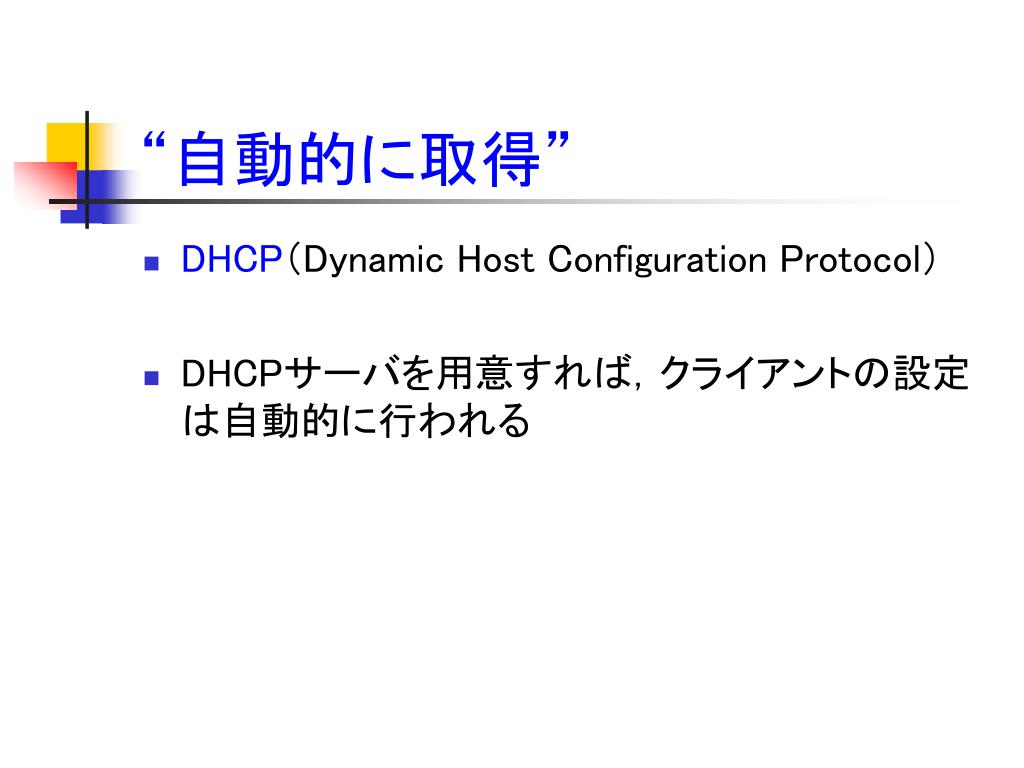

  30. “自動的に取得” • DHCP（Dynamic Host Configuration Protocol） • DHCPサーバを用意すれば，クライアントの設定は自動的に行われる

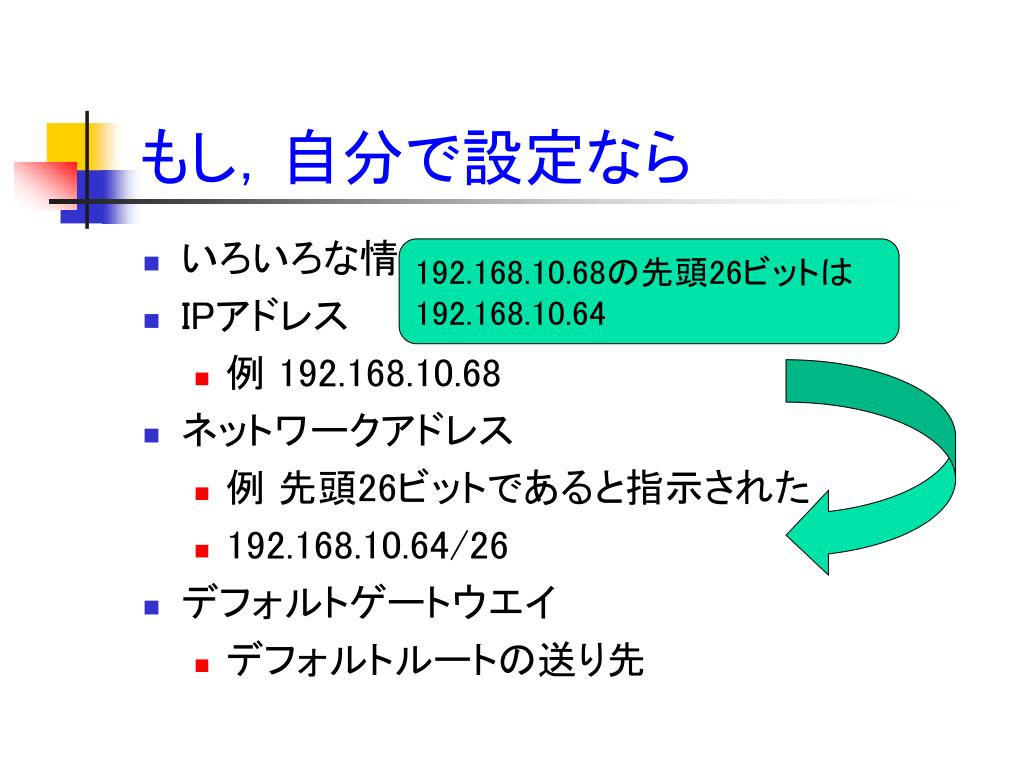

  31. もし，自分で設定なら • いろいろな情報を管理者に尋ねる • IPアドレス • 例 192.168.10.68 • ネットワークアドレス • 例 先頭26ビットであると指示された • 192.168.10.64/26 • デフォルトゲートウエイ • デフォルトルートの送り先 192.168.10.68の先頭26ビットは 192.168.10.64

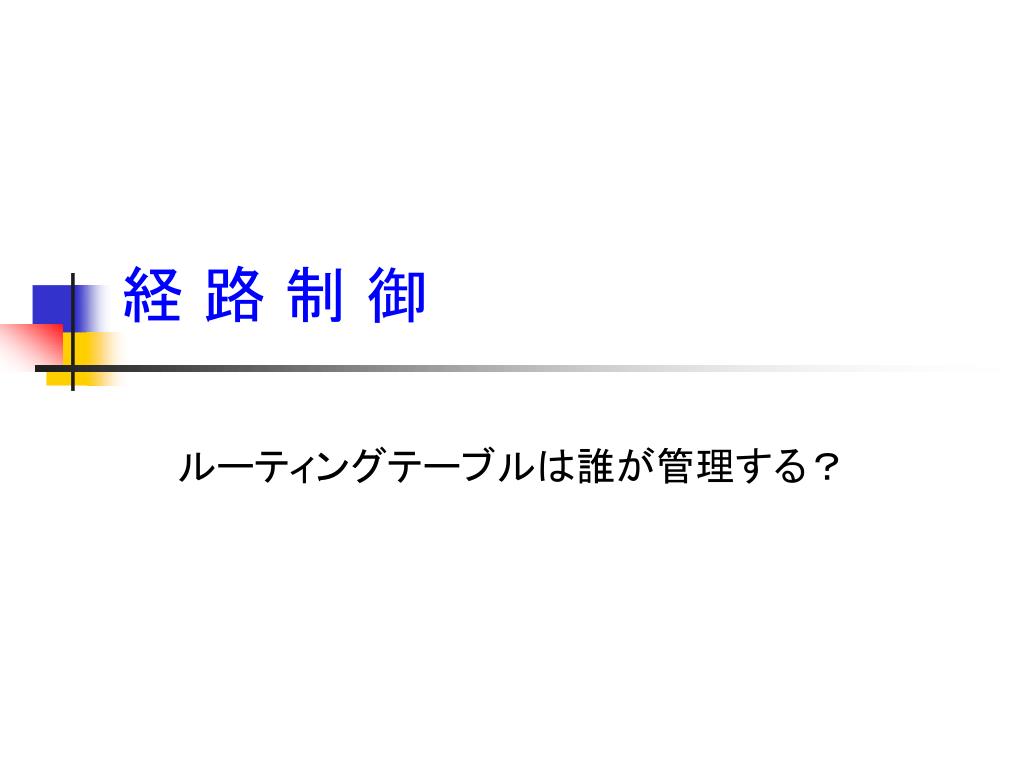

  32. 経 路 制 御 ルーティングテーブルは誰が管理する？

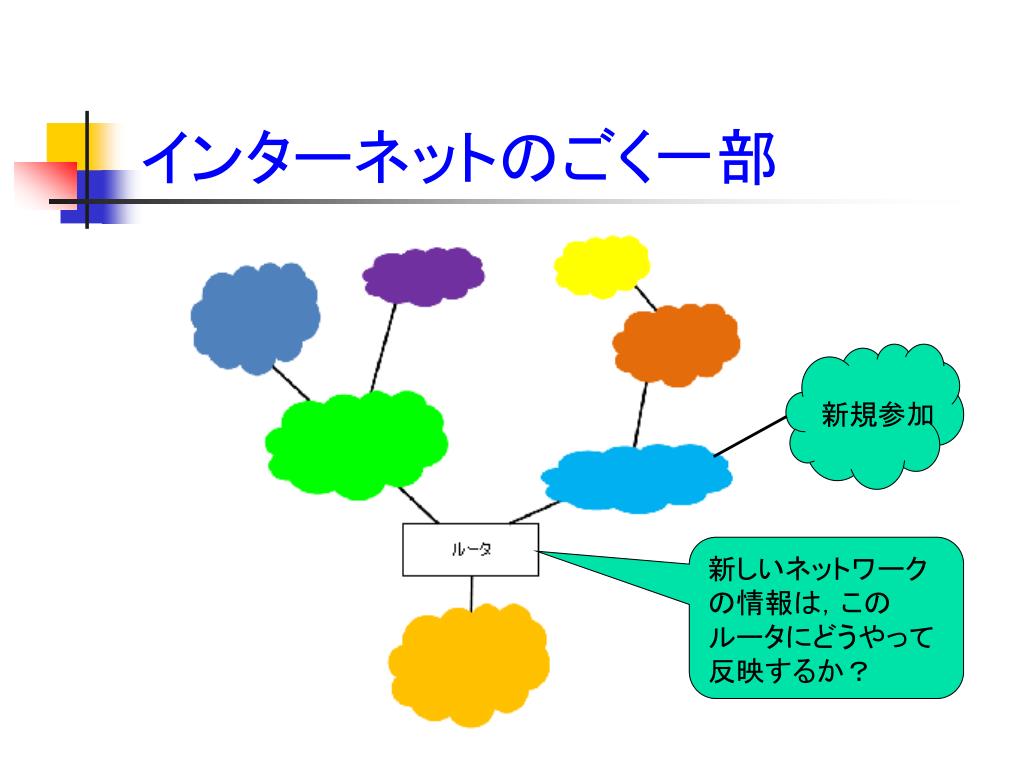

  33. インターネットのごく一部 新規参加 新しいネットワーク の情報は，この ルータにどうやって 反映するか？

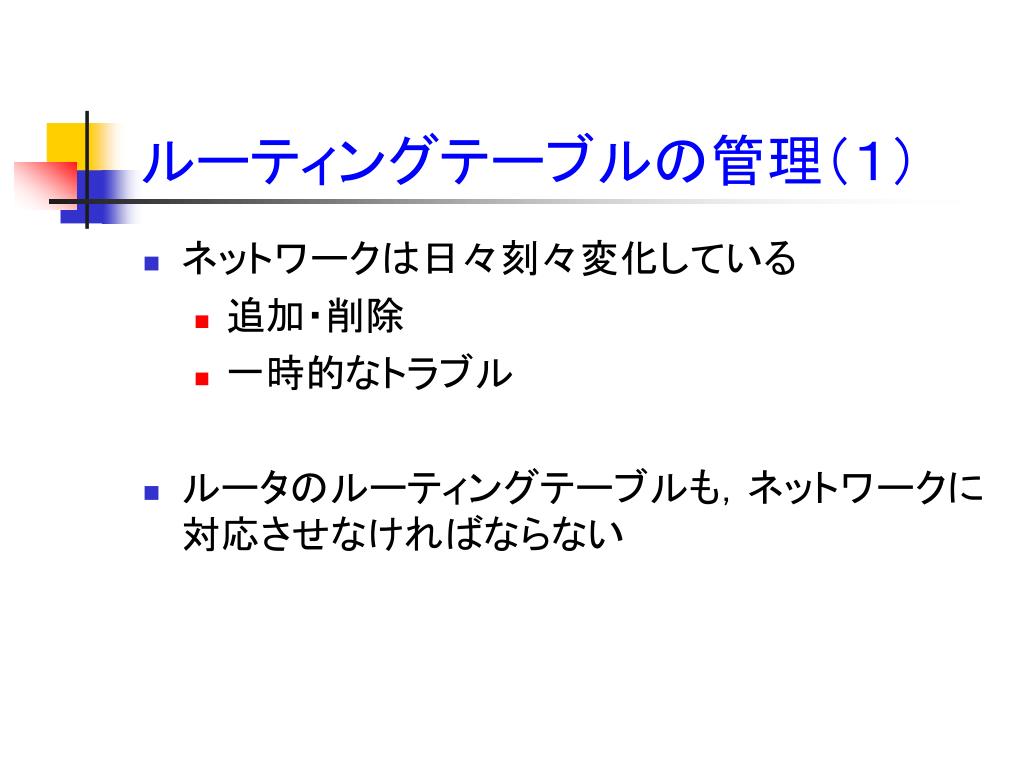

  34. ルーティングテーブルの管理（１） • ネットワークは日々刻々変化している • 追加・削除 • 一時的なトラブル • ルータのルーティングテーブルも，ネットワークに対応させなければならない

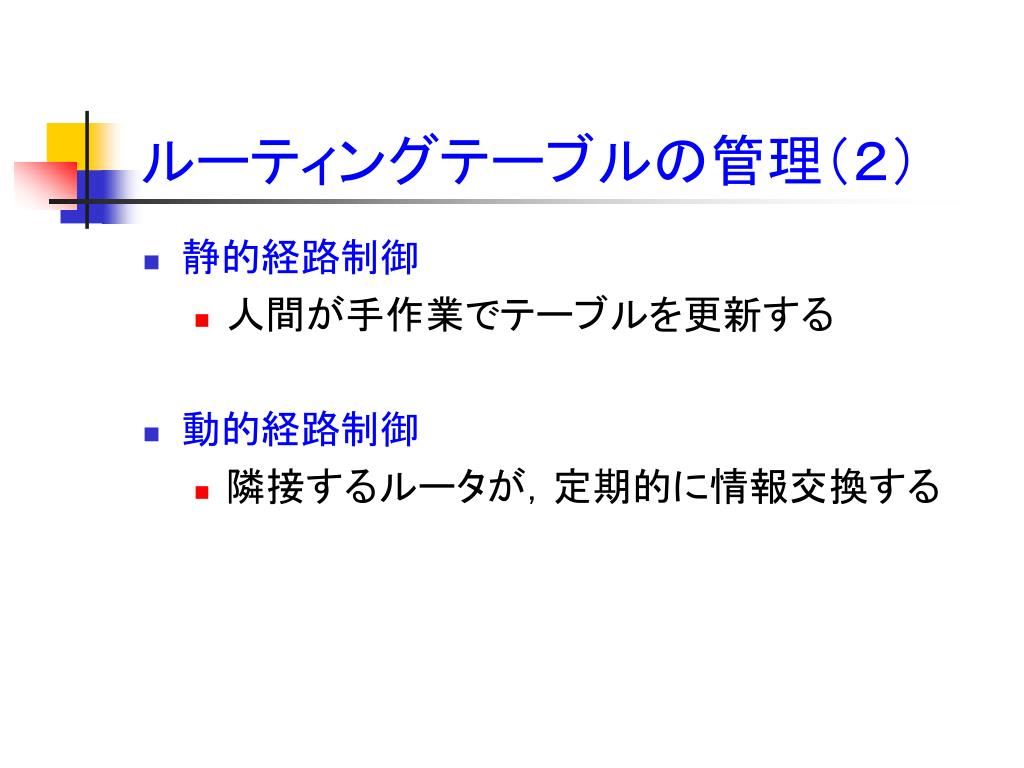

  35. ルーティングテーブルの管理（２） • 静的経路制御 • 人間が手作業でテーブルを更新する • 動的経路制御 • 隣接するルータが，定期的に情報交換する

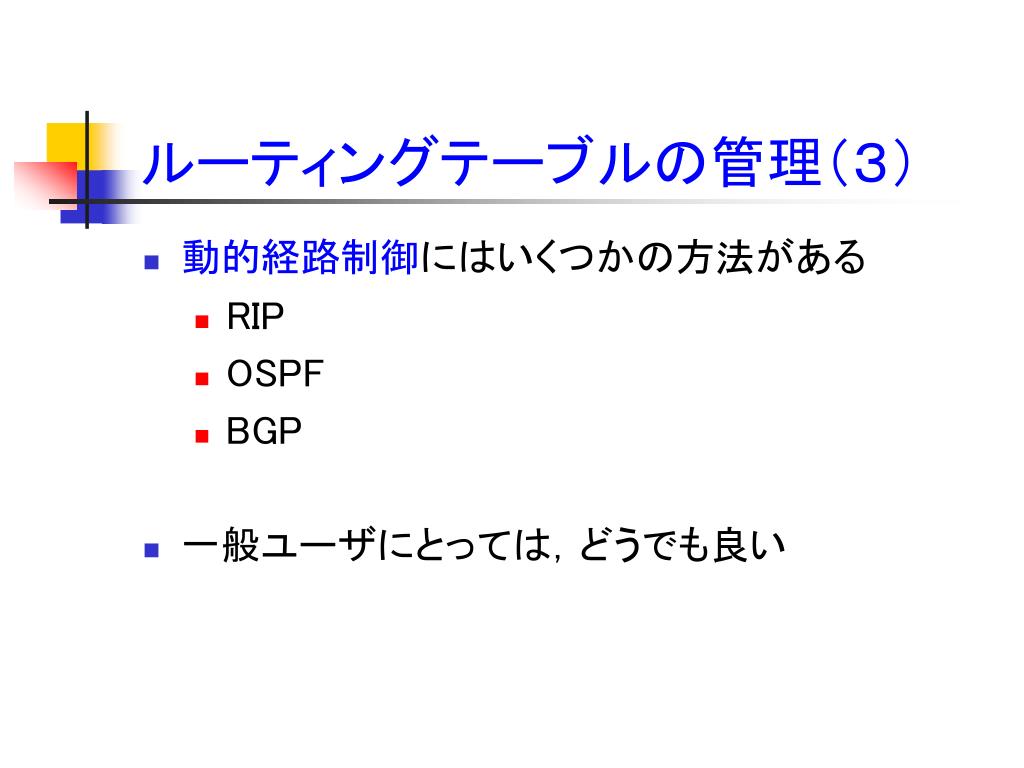

  36. ルーティングテーブルの管理（３） • 動的経路制御にはいくつかの方法がある • RIP • OSPF • BGP • 一般ユーザにとっては，どうでも良い

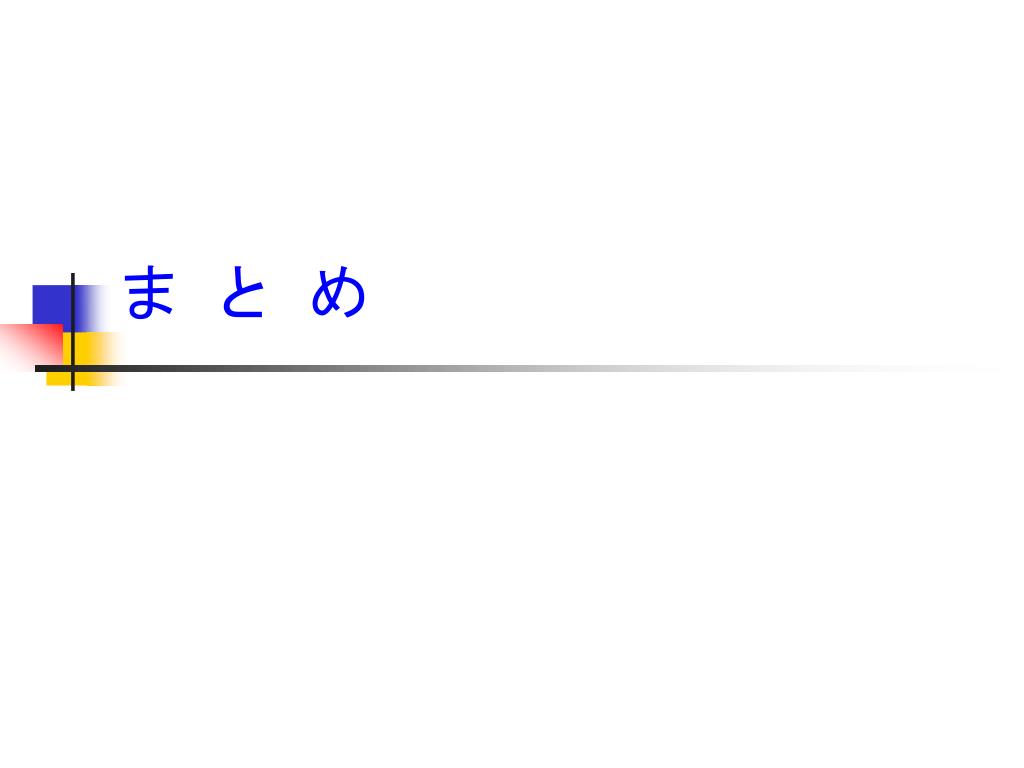

  37. ま　と　め

  38. ま　と　め（１） • DNS • ホスト名　⇔　IPアドレス • インターネットで重要な働き • 名前位は常識として

  39. ま　と　め（２） • 利用者のPCの設定 • DHCPがあれば，自動化 • ルーティングテーブルの設定 • 一般の利用者は知らなくても困らない
