SIT (SISTEMI INFORMATIVI TERRITORIALI) O GIS (GEOGRAPHICAL INFORMATION SYSTEM)

1. SIT (SISTEMI INFORMATIVI TERRITORIALI) O GIS (GEOGRAPHICAL INFORMATION SYSTEM) Università degli Studi di Catania Dott.ssa Desirée Santonocito

2. Indice 6. Funzionalità di un GIS • Acquisizione dati • Pre-elaborazione • Gestione di banche dati • Analisi spaziale • Query • Riclassificazioni ed aggregazioni • Sovrapposizione (overlay) • Aree di rispetto (buffer) • Analisi di rete • Generazione di prodotti 7. Progettiamo un GIS • Definizione delle esigenze • Analisi delle funzioni richieste • Analisi dei dati necessari • Analisi esigenze organizzative • Redazione di un progetto di massima • Redazione di un progetto di dettaglio 8. Possibili applicazioni di un GIS • Sistema informativo • Sistema informativo territoriale • Cosa è un GIS • Georeferenziazione • Sistema informativo territoriale • Componenti di un GIS • Hardware • Software • Software di base • Software per la gestione di dati territoriali • Software per la gestione del database • Procedure applicative • Banca dati • Componente umana • Modello dei dati • Modello concettuale, logico e fisico • Le strutture di dati geografici • Dati vettoriali • Dati raster • Dati vettoriali e dati raster

3. Sistema informativo Un sistema informativo è un insieme di: • risorse umane • strumenti di elaborazione, scambio, acquisizione di informazioni, • regole e procedure per il loro trattamento. Definizione: insieme delle apparecchiature, del software, delle applicazioni e delle persone che hanno il compito di acquisire, organizzare, elaborare e restituire i dati riguardanti un’organizzazione, al fine di mettere a disposizione dei responsabili delle decisioni operative tutte le informazioni necessarie per effettuare le migliori scelte possibili.

4. Sistema informativo territoriale • SISTEMA Insieme di parti che interagiscono tra loro • INFORMATIVO Produce informazioni (dati) • TERRITORIALE Fa riferimento al territorio (georeferenziati o georeferenziabili)

5. Sistema informativo territoriale • Un nuovo strumento per la gestione e l’analisi dei dati geografici • Un insieme complesso di componenti hardware, software, umane ed intellettive per acquisire, processare, analizzare, immagazzinare e restituire in forma grafica dati riferiti ad un territorio

6. Cosa è un GIS I GIS vanno considerati come un insieme organizzato di: • procedure • risorse umane • risorse materiali utilizzate per • la raccolta • l’archiviazione • l’elaborazione • la comunicazione di INFORMAZIONI

7. Georeferenziazione informazioni che hanno un riferimento nello spazio (si posizionano nello spazio secondo un sistema di riferimento) GEOREFERENZIAZIONE processo attraverso il quale un oggetto viene posizionato su una carta secondo un sistema di coordinate

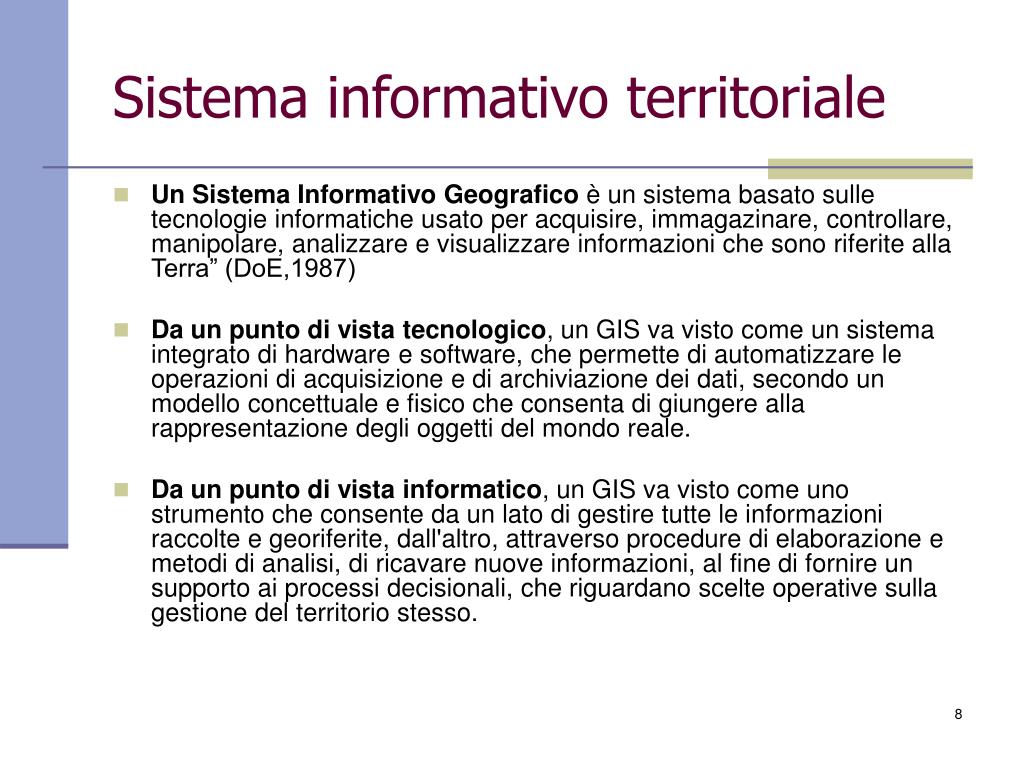

8. Sistema informativo territoriale • Un Sistema Informativo Geografico è un sistema basato sulle tecnologie informatiche usato per acquisire, immagazinare, controllare, manipolare, analizzare e visualizzare informazioni che sono riferite alla Terra” (DoE,1987) • Da un punto di vista tecnologico, un GIS va visto come un sistema integrato di hardware e software, che permette di automatizzare le operazioni di acquisizione e di archiviazione dei dati, secondo un modello concettuale e fisico che consenta di giungere alla rappresentazione degli oggetti del mondo reale. • Da un punto di vista informatico, un GIS va visto come uno strumento che consente da un lato di gestire tutte le informazioni raccolte e georiferite, dall'altro, attraverso procedure di elaborazione e metodi di analisi, di ricavare nuove informazioni, al fine di fornire un supporto ai processi decisionali, che riguardano scelte operative sulla gestione del territorio stesso.

9. Componenti di un GIS Hardware • Computers • Networks • Periferiche grafiche Software • GIS Software • Database Software • OS Software • Network Software Dati • Dati Vettoriali • Dati Raster • Immagini • Dati di Attributo • Persone • Amministratori • Managers • Tecnici GIS • Esperti applicativi • Utilizzatori • Fruitori • Regole • Linee guida • Specifiche • Standard • Procedure

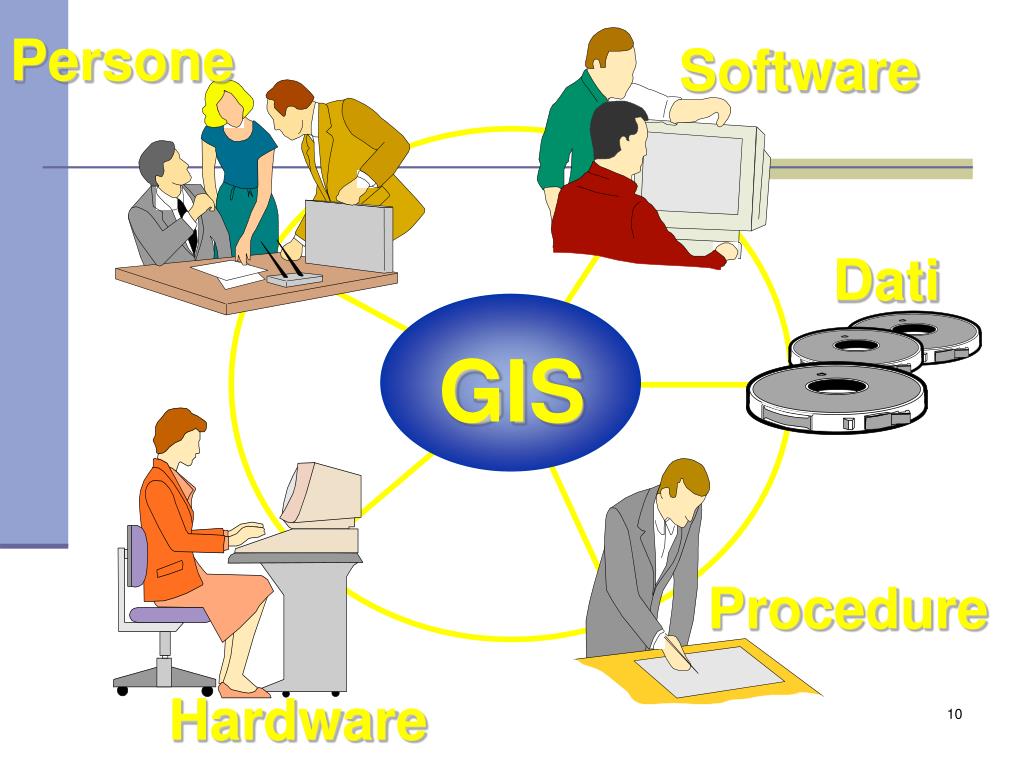

10. Persone Software Dati GIS Procedure Hardware

11. Hardware Costituisce l’unità centrale (Personal Computer) e permette di acquisire e restituire dati di tipo grafico

12. Software E’ il motore di un sistema informativo, in quanto garantisce gran parte della funzionalità e permette di realizzare procedure specifiche per diversi campi applicativi

13. Software Il software di un SIT/GIS è composto da: • Software di base • Software per la gestione di dati territoriali • Software per la gestione di data base

14. Software di base E’ rappresentato da: • Sistema operativo (Unix, Windows, Linux, Mac OS), • Linguaggio di programmazione (Visual Basic, java) • Software di rete per il collegamento con altri sistemi

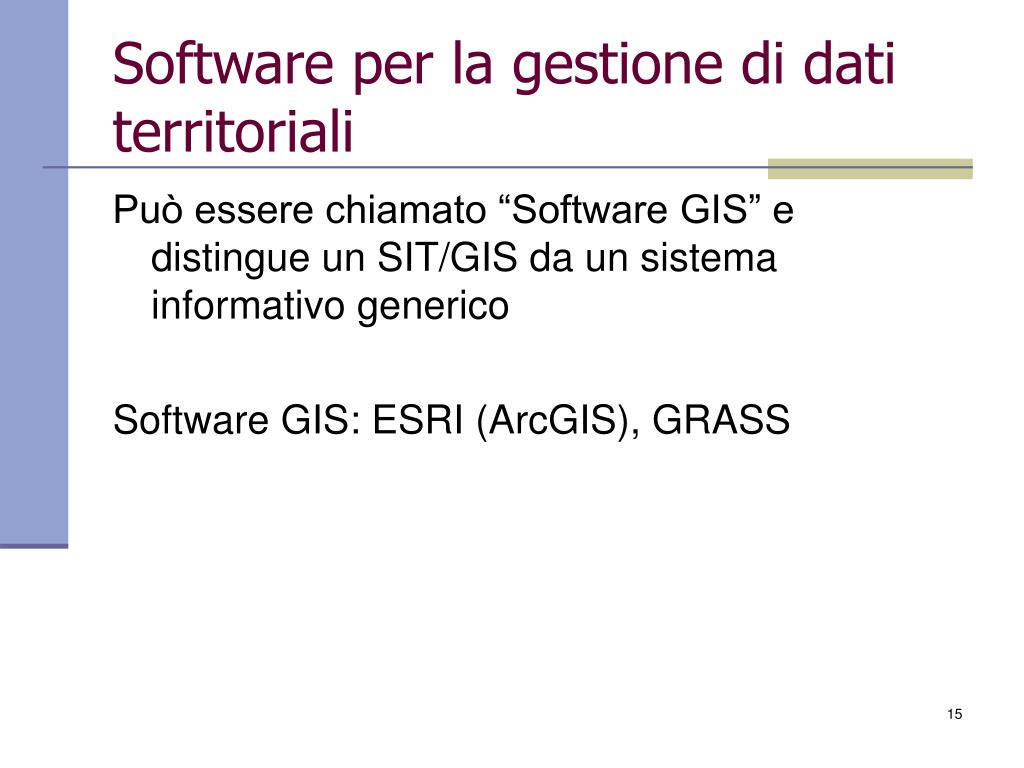

15. Software per la gestione di dati territoriali Può essere chiamato “Software GIS” e distingue un SIT/GIS da un sistema informativo generico Software GIS: ESRI (ArcGIS), GRASS

16. Software per la gestione del database E’ un software che raccoglie al proprio interno i dati e che attraverso appositi moduli di collegamento permette al software SIT/GIS di accedervi

17. Procedure applicative Vengono sviluppate all’interno del software GIS o all’esterno, usufruendo di apposite funzioni, attraverso l’uso di linguaggi di programmazione, per l’acquisizione dei dati e la relativa restituzione, per la gestione e l’aggiornamento degli archivi

18. Banca dati Costituisce la struttura logica che contiene le informazioni appositamente studiate per le applicazioni previste

19. Componente umana E’ costituita dai componenti dell’organico tecnico per la gestione del sistema, dagli utilizzatori diretti, dagli utenti indiretti, dai decisori

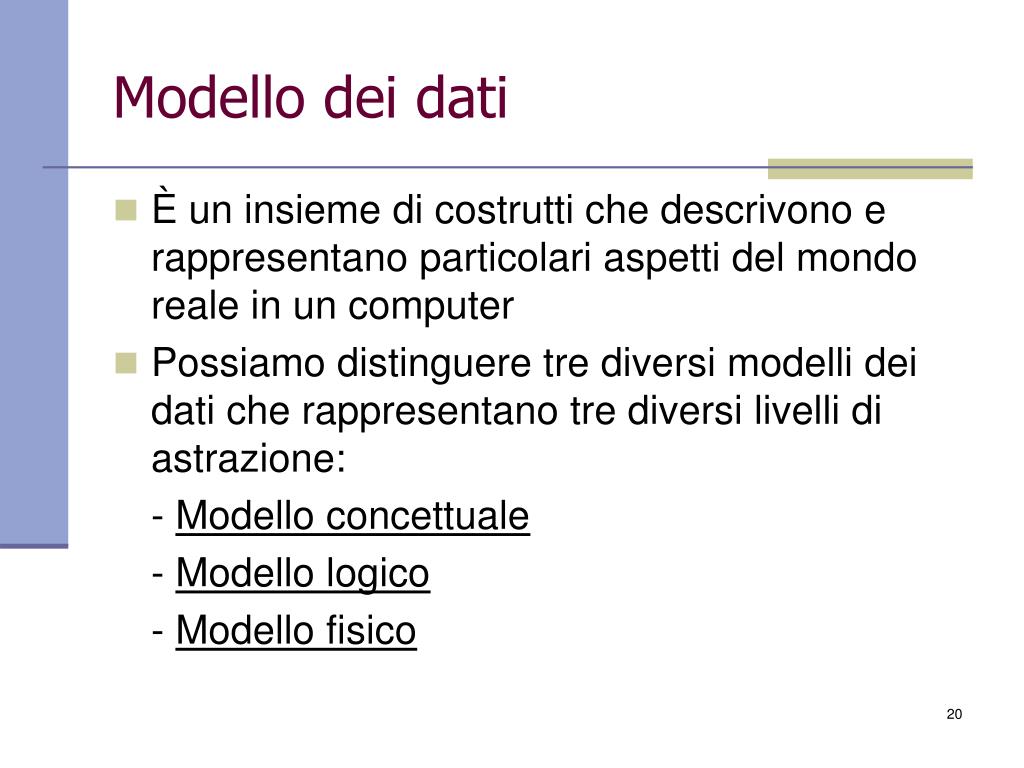

20. Modello dei dati • È un insieme di costrutti che descrivono e rappresentano particolari aspetti del mondo reale in un computer • Possiamo distinguere tre diversi modelli dei dati che rappresentano tre diversi livelli di astrazione: - Modello concettuale - Modello logico - Modello fisico

21. Modello concettuale, logico e fisico • Modello concettuale: descrive una selezione di oggetti e di processi caratterizzanti un particolare problema • Modello logico: descrive le entità e le relazioni definite nel modello concettuale in modo orientato all’implementazione del sistema ed è espresso in forma di diagrammi e liste • Modello fisico: descrive in dettaglio i file, gli archivi e le tabelle e definisce le relazioni tra le tabelle

22. I GIS utilizzano: Diversi formati di dati Diversi fonti di dati Carte Immagini Dati Digitali GPS Dati Testuali Tabelle DATABASE GEOGRAFICO Report Mappe

23. I dati I dati geografici costruiscono il nostro modello della realtà. Essi si distinguono in: • Dati spaziali (componente grafica) - Raster - Vettoriali • Dati attributo (componente tematica) - Alfanumerici

24. Le strutture di dati geografici Il GIS è in grado di gestire in modo perfettamente integrato dati di tipo: • Raster • Vettoriali • Alfanumerici tabelle di dati elementi grafici

25. A Componente tematica (DB) B Le strutture di dati geografici Un GIS è infatti in grado di collegare dati spaziali (Raster o vettoriali) a delle informazioni contenute in un DataBase, che caratterizzano gli oggetti rappresentati (Componente tematica del GIS) Comp. grafica

26. Le strutture di datigeografici

27. Dati vettoriali • La struttura vettoriale individua gli elementi del territorio rappresentandoli fisicamente come: - punti (pozzi, pali, alberi) - linee (curve di livello, fiumi, strade) - poligoni (laghi, edifici, città) • I dati vettoriali sono dati geometrici memorizzati attraverso le coordinate x, y dei punti e linee che li compongono • La struttura vettoriale è funzionale alla descrizione di elementi conclusi (con propria dimensione e spazio geografico), ma meno pratico per descrivere informazioni che variano continuamente come la morfologia del suolo o i costi di accessibilità di un ospedale

28. Immagine vettoriale

29. Dati raster • La struttura raster organizza i dati in una matrice di celle (quadrate, esagonali o triangolari) rappresentanti ciascuna uno specifico valore • I valori associati ad ogni cella possono esprimere sia informazioni di tipo grafico (colore, tono di grigio, ecc), sia di tipo descrittivo (temperatura, pendenza, ecc). • La struttura raster è utile per rappresentare elementi continui

30. Immagine raster

31. Dati vettoriali e dati raster • Nel modello dei dati di un GIS, i dati vettoriali e i dati raster coesistono e si integrano a vicenda • I dati vettoriali sono usati per dati discreti (es. rete viaria derivata dalla cartografia) • I dati raster sono usati per dati continui (es. umidità al suolo derivata da immagini da satellite) • Entrambi i tipi di dati possono essere associati ad attributi: i dati vettoriali saranno legati alle primitive grafiche e agli oggetti, i dati raster ai singoli pixel

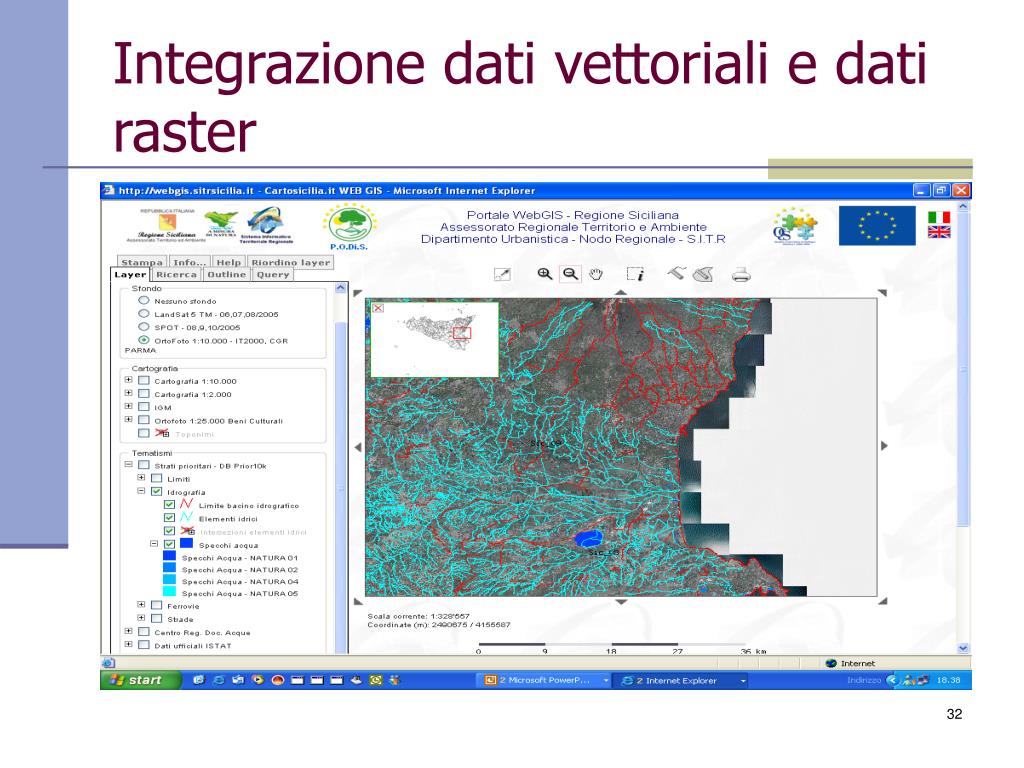

32. Integrazione dati vettoriali e dati raster

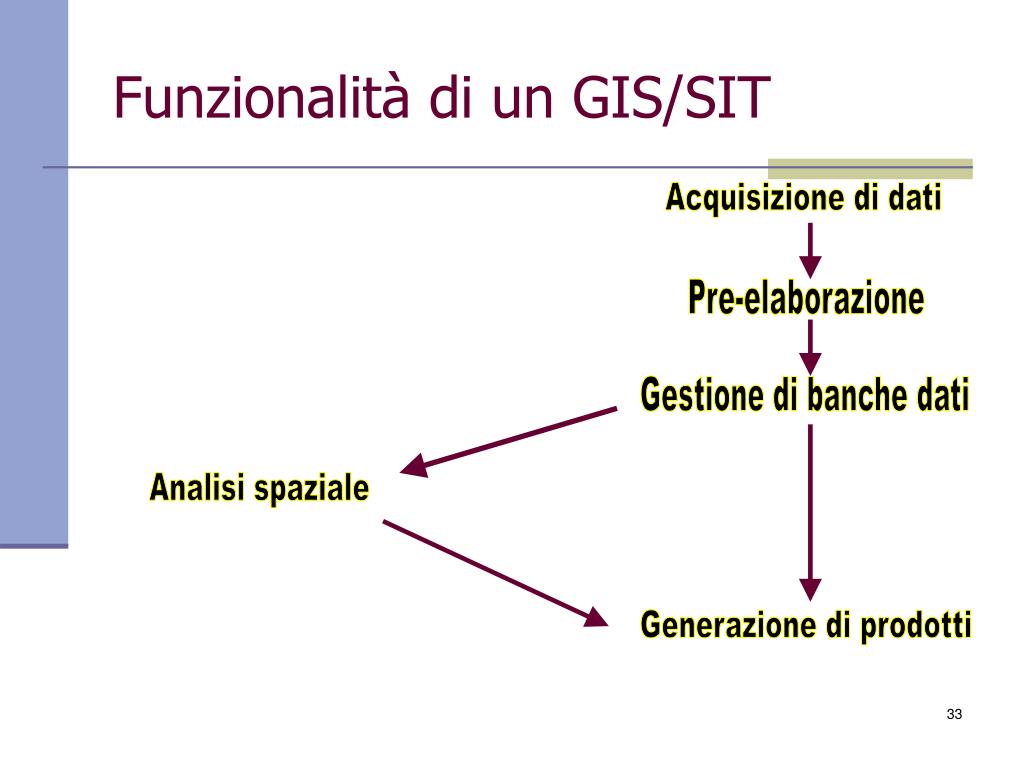

33. Funzionalità di un GIS/SIT Acquisizione di dati Pre-elaborazione Gestione di banche dati Analisi spaziale Generazione di prodotti

34. Acquisizione dati • Attività che prevedono la raccolta, la predisposizione e l’acquisizione di informazioni geografiche • Il dato può essere acquisito in diversi modi: - da banche dati già esistenti - da rilievi in campagna - da cartografia già esistente - da rilievi aerei - da immagini telerilevate da satellite

35. Pre-elaborazione Attività che prepara il software GIS all’elaborazione vera e propria e che consiste nella conversione dei formati, nella ricerca e correzione degli errori e nelle trasformazioni

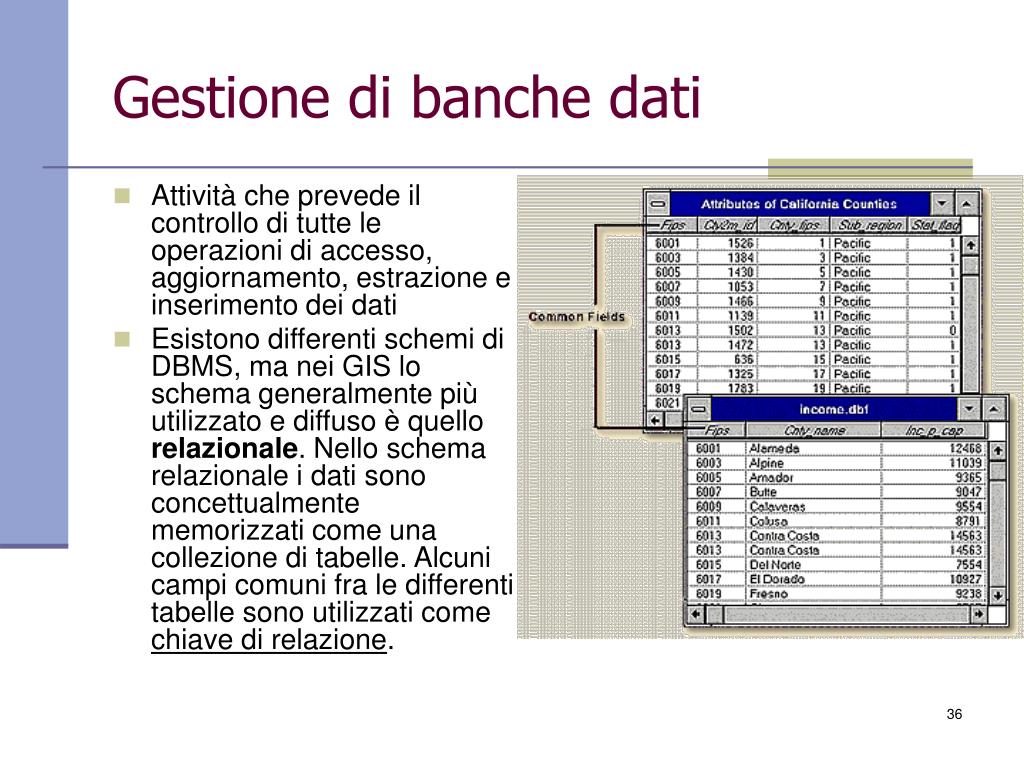

36. Gestione di banche dati • Attività che prevede il controllo di tutte le operazioni di accesso, aggiornamento, estrazione e inserimento dei dati • Esistono differenti schemi di DBMS, ma nei GIS lo schema generalmente più utilizzato e diffuso è quello relazionale. Nello schema relazionale i dati sono concettualmente memorizzati come una collezione di tabelle. Alcuni campi comuni fra le differenti tabelle sono utilizzati come chiave di relazione.

37. Analisi spaziale • E’ la funzione più importante di un GIS, quella che lo caratterizza in maniera univoca e lo differenzia dagli altri sistemi di informazione e trattamento dei dati • Le principali funzioni di analisi spaziale sono: • Query, selezioni spaziali, riclassificazioni ed aggregazioni • Sovrapposizioni ed integrazioni (overlay mapping) • Generazione di aree di rispetto (buffer) • Analisi di rete • Map algebra • Analisi geostatistica

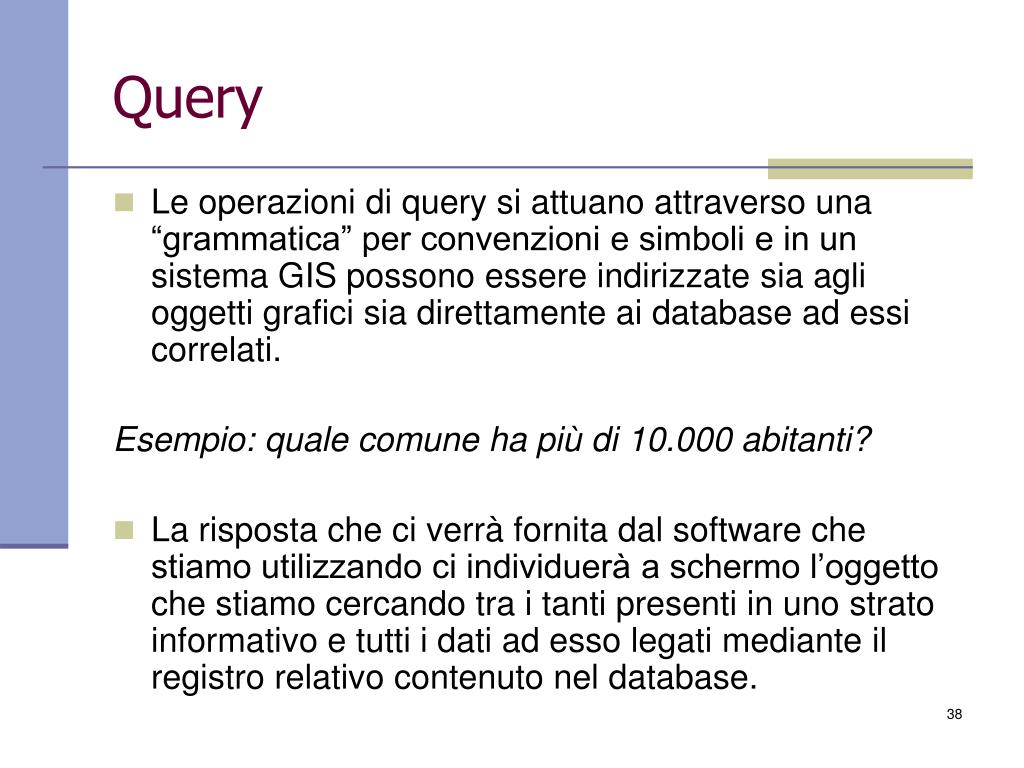

38. Query • Le operazioni di query si attuano attraverso una “grammatica” per convenzioni e simboli e in un sistema GIS possono essere indirizzate sia agli oggetti grafici sia direttamente ai database ad essi correlati. Esempio: quale comune ha più di 10.000 abitanti? • La risposta che ci verrà fornita dal software che stiamo utilizzando ci individuerà a schermo l’oggetto che stiamo cercando tra i tanti presenti in uno strato informativo e tutti i dati ad esso legati mediante il registro relativo contenuto nel database.

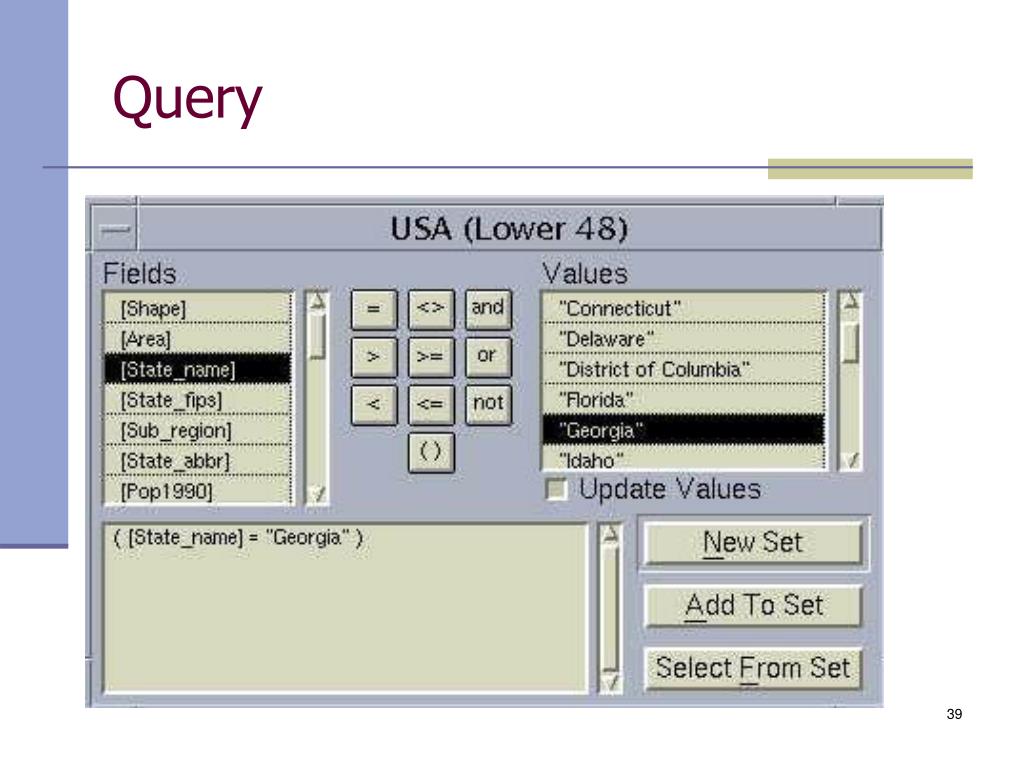

39. Query

40. Riclassificazioni ed aggregazioni • La funzione di riclassificazione consiste nel generare un nuovo attributo descrittivo partendo da un attributo o da più attributi già esistenti • La funzione di aggregazione consiste nell’aggregare più dati attributo eliminando le linee di separazione e generando quindi un nuovo attributo

41. Sovrapposizione (overlay) • La funzione di overlay consiste nel sovrapporre e intersecare diversi strati informativi (layer) • Le sovrapposizioni (overlay) possono essere suddivise in tre categorie principali: • punti su poligoni(es. traliccio) • linee su poligoni(es. strada) • poligoni su poligoni (es. fabbricato) • La possibilità di sovrapporre carte diverse riportanti informazioni sulla geologia, la copertura vegetale, l'acclività, la fratturazione della roccia permette ad esempio di determinare le zone potenzialmente predisposte al dissesto

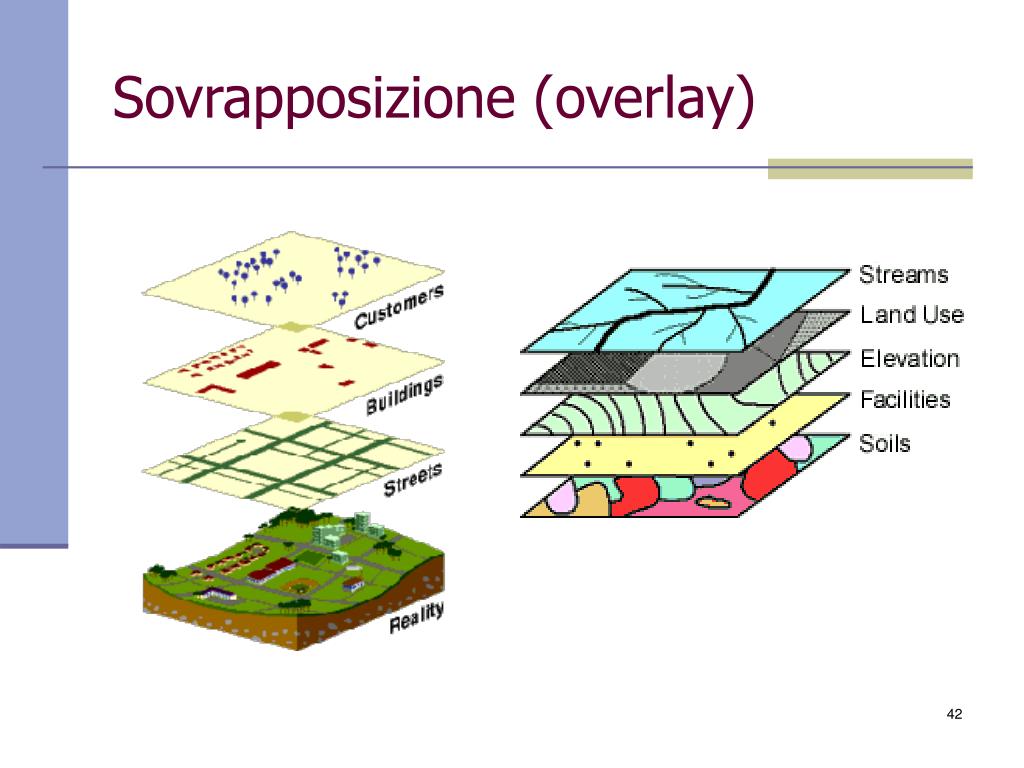

42. Sovrapposizione (overlay)

43. Sovrapposizione (overlay) Topografia Idrografia Confini

44. Aree di rispetto (buffer) • E’ una funzione che permette di creare un'area di rispetto (un poligono) intorno agli elementi geografici che sono presenti nel database • Il buffering permette ad esempio di determinare delle zone non edificabili intorno a fiumi, laghi, mare.

45. Aree di rispetto (buffer) Buffer

46. Analisi di rete • Le funzioni principali che possono essere effettuate mediante un GIS sulle reti, di qualsiasi tipo esse siano (di trasporto, comunicazione, distribuzione, ecc.), sono fondamentalmente: • La ricerca del percorso minimo (o a minimo costo) • L'allocazione di porzioni della rete ad un fornitore o consumatore di risorse (esempio: la raccolta dei rifiuti solidi urbani in una rete viaria cittadina) • La verifica della connettività fra due punti (esempio: la ricerca di un percorso alternativo in una rete elettrica in cui si è verificato un guasto)

47. Generazione di prodotti Si tratta dei prodotti finali, i cosiddetti “output” che comprendono: • Interfaccia utente • Report • Carte • Grafici che potranno essere restituiti sia in formato cartaceo che in formato digitale

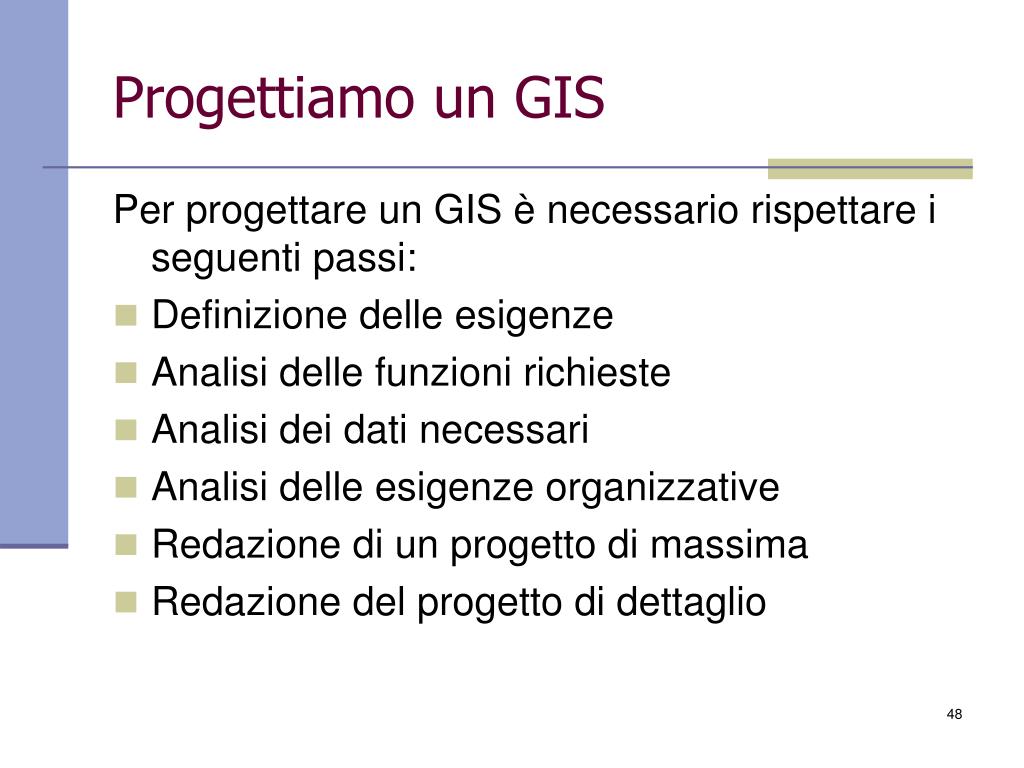

48. Progettiamo un GIS Per progettare un GIS è necessario rispettare i seguenti passi: • Definizione delle esigenze • Analisi delle funzioni richieste • Analisi dei dati necessari • Analisi delle esigenze organizzative • Redazione di un progetto di massima • Redazione del progetto di dettaglio

49. Definizione delle esigenze In questa fase si cerca di formalizzare le esigenze dell’utente in relazione alla gestione delle informazioni georiferite, individuando obiettivi e finalità del sistema che si deve progettare

50. Analisi delle funzioni richieste In questa fase si procede con la descrizione delle funzioni che il sistema deve svolgere
