  1. ЛАМИНАРНЫЕ ПОТОЛКИ

  2. Ламинарные потолки - система воздухораспределения

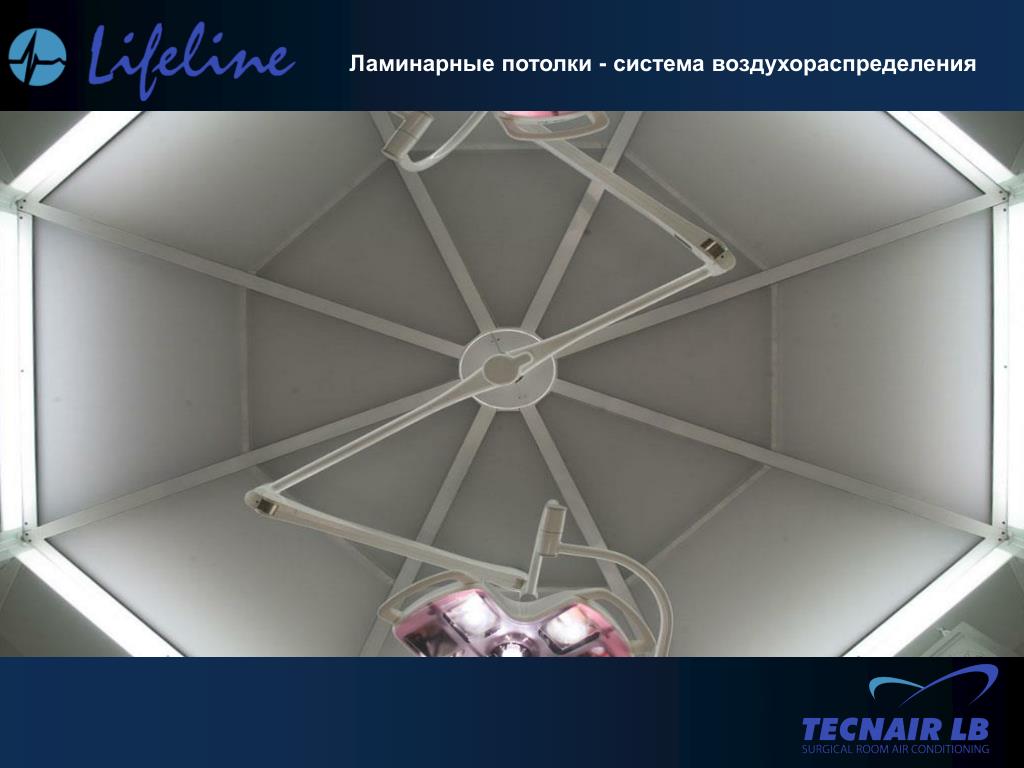

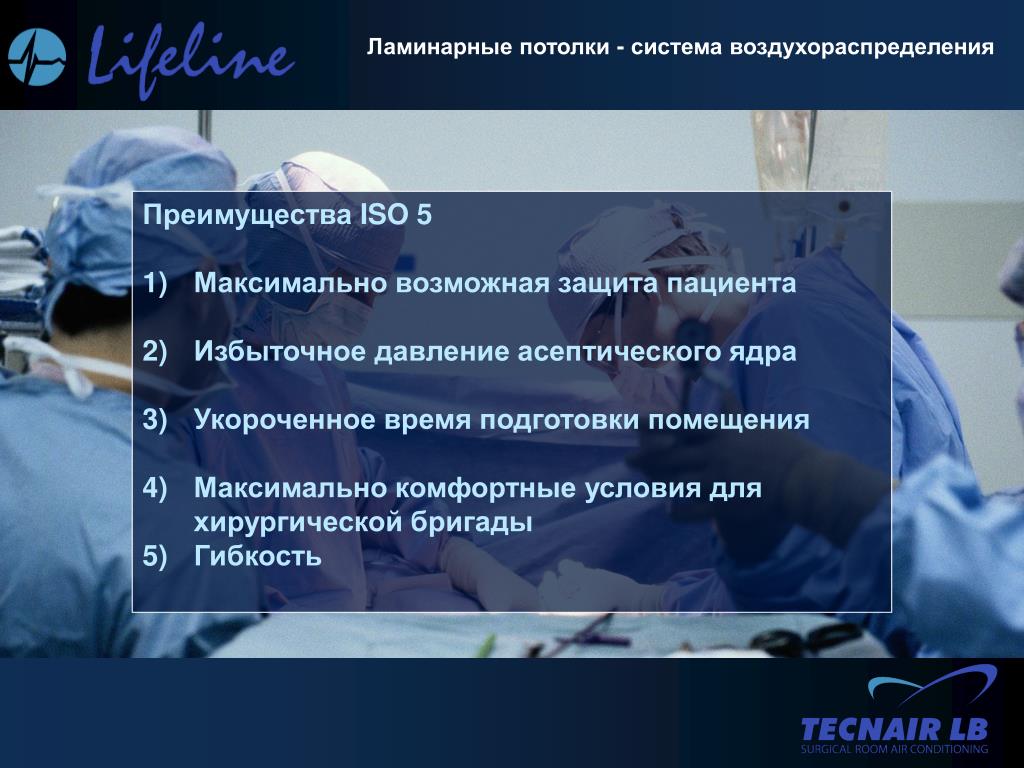

  3. Ламинарные потолки - система воздухораспределения • Преимущества ISO 5 • Максимально возможная защита пациента • Избыточное давление асептического ядра • Укороченное время подготовки помещения • Максимально комфортные условия для хирургической бригады • Гибкость

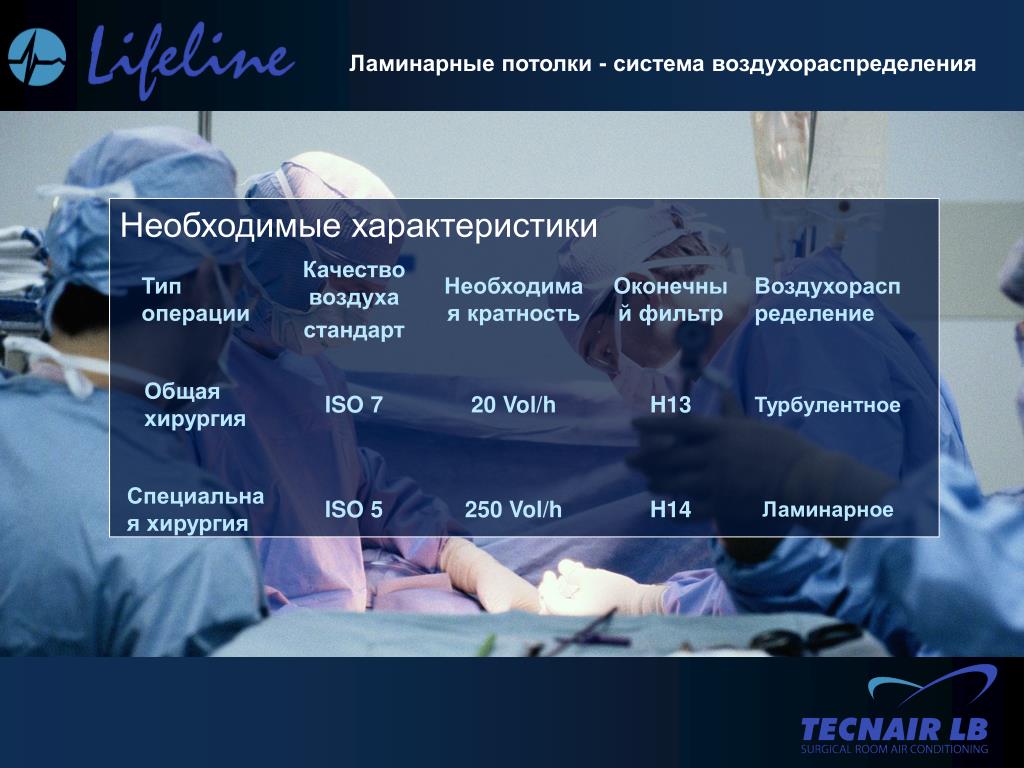

  4. Ламинарные потолки - система воздухораспределения Необходимые характеристики

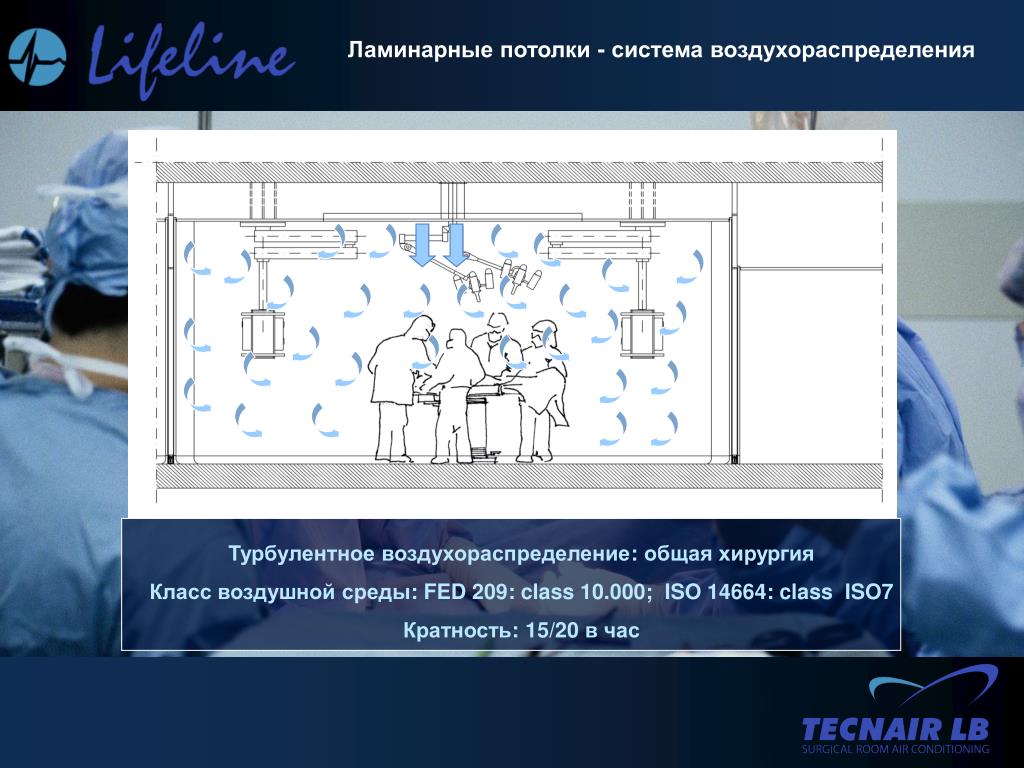

  5. Ламинарные потолки - система воздухораспределения Турбулентное воздухораспределение: общая хирургия Класс воздушной среды: FED 209: class 10.000; ISO 14664: class ISO7 Кратность: 15/20 в час

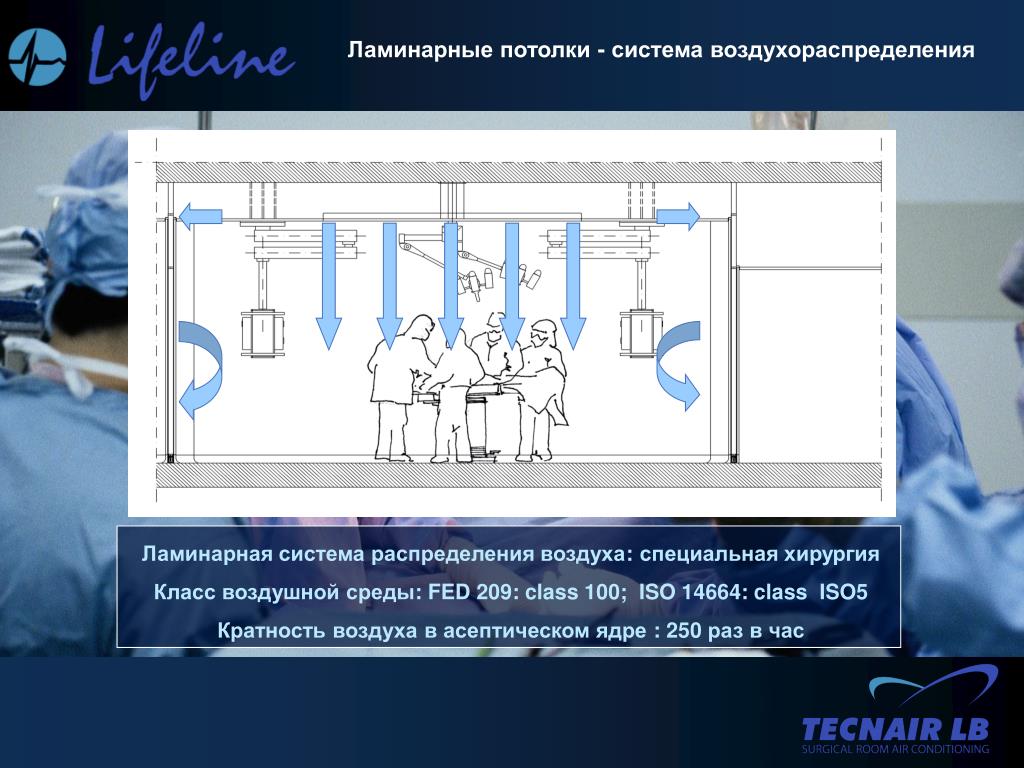

  6. Ламинарные потолки - система воздухораспределения Ламинарная система распределения воздуха: специальная хирургия Класс воздушной среды: FED 209: class 100; ISO 14664: class ISO5 Кратность воздуха в асептическом ядре : 250 раз в час

  7. Ламинарные потолки - система воздухораспределения

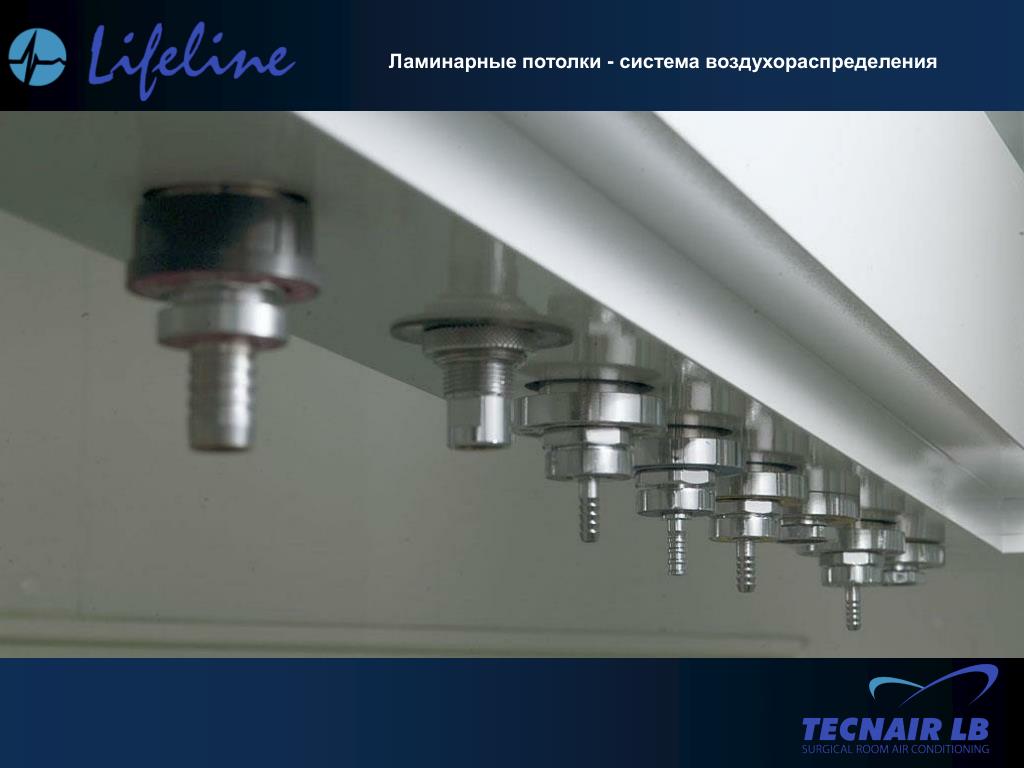

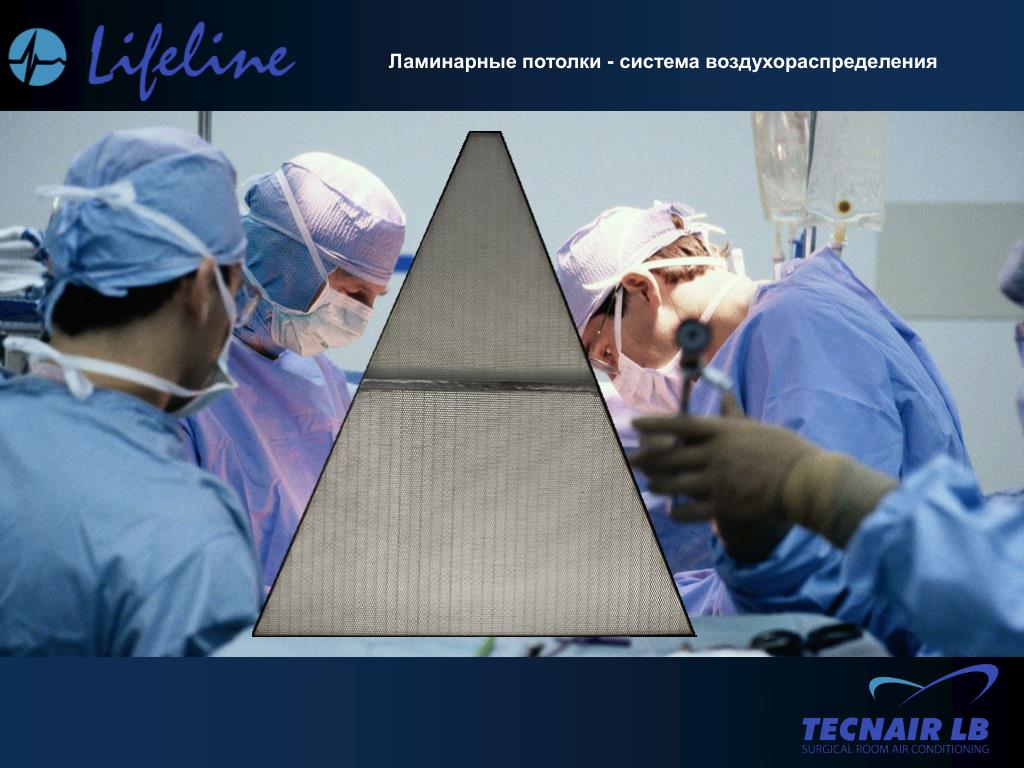

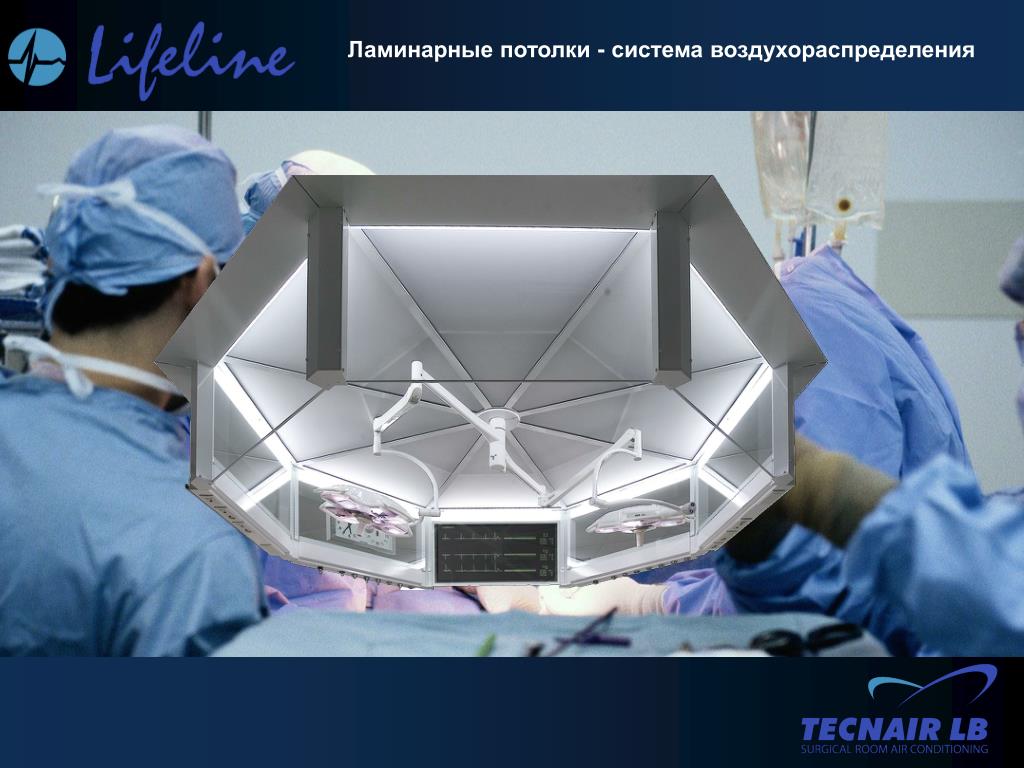

  8. Ламинарные потолки - система воздухораспределения ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Необходимый расход : 7.200 m3/h Трапециевидные HEPA H-14 фильтры Воздушный короб и ламинизатор Боковые стеклянные ограждения Возможность подключения газовых и электрических соединений

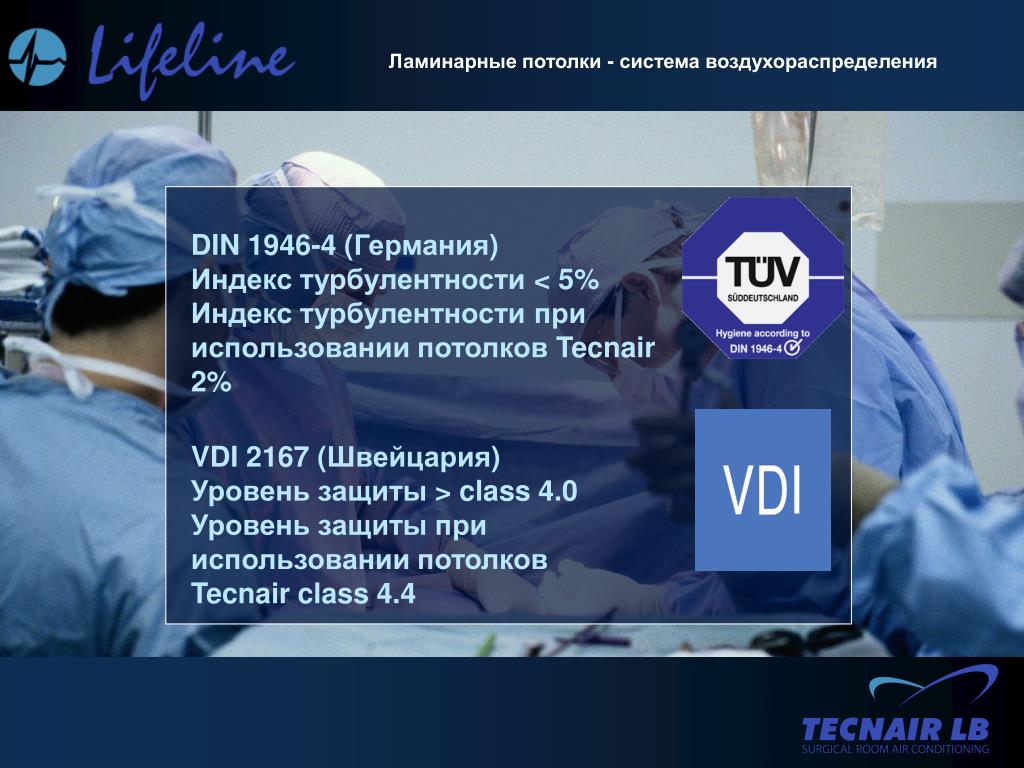

  9. Ламинарные потолки - система воздухораспределения DIN 1946-4 (Германия) Индекс турбулентности < 5% Индекс турбулентности при использовании потолков Tecnair 2% VDI 2167 (Швейцария) Уровень защиты > class 4.0 Уровень защиты при использовании потолков Tecnair class 4.4

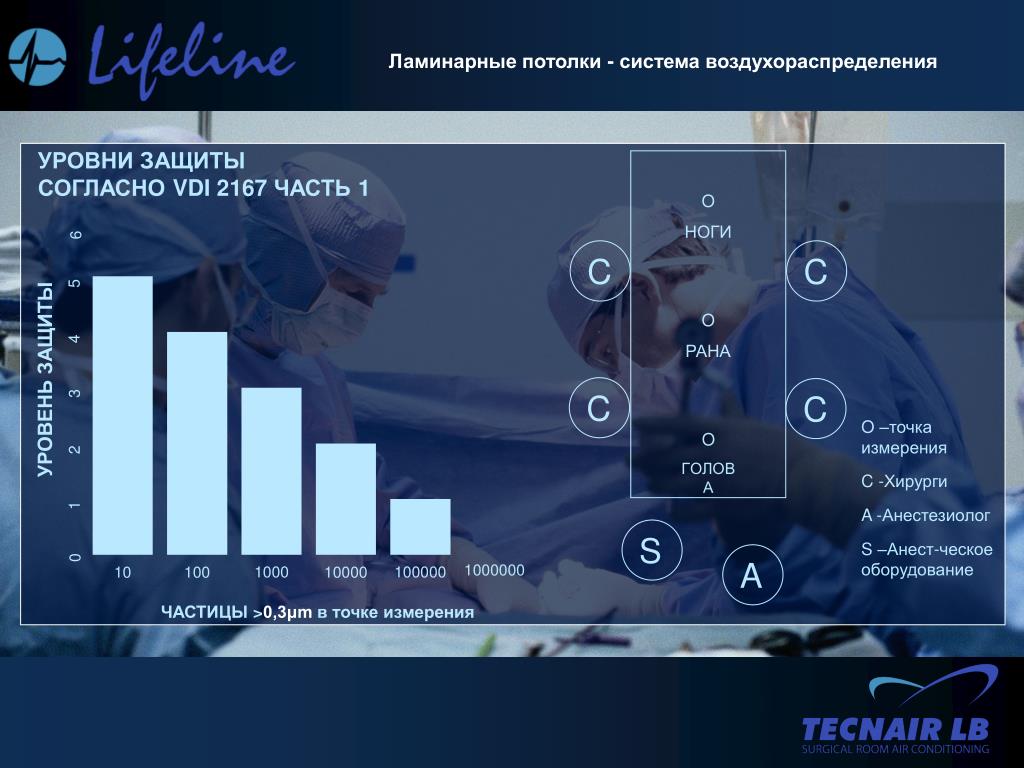

  10. УРОВНИ ЗАЩИТЫ СОГЛАСНО VDI 2167 ЧАСТЬ 1 O НОГИ 6 5 C C 4 O РАНА 3 2 УРОВЕНЬ ЗАЩИТЫ C C 1 O –точка измерения O ГОЛОВА 0 1000000 1000 100000 10 100 10000 C -Хирурги A -Анестезиолог S S –Анест-ческое оборудование A ЧАСТИЦЫ >0,3μmв точке измерения Ламинарные потолки - система воздухораспределения

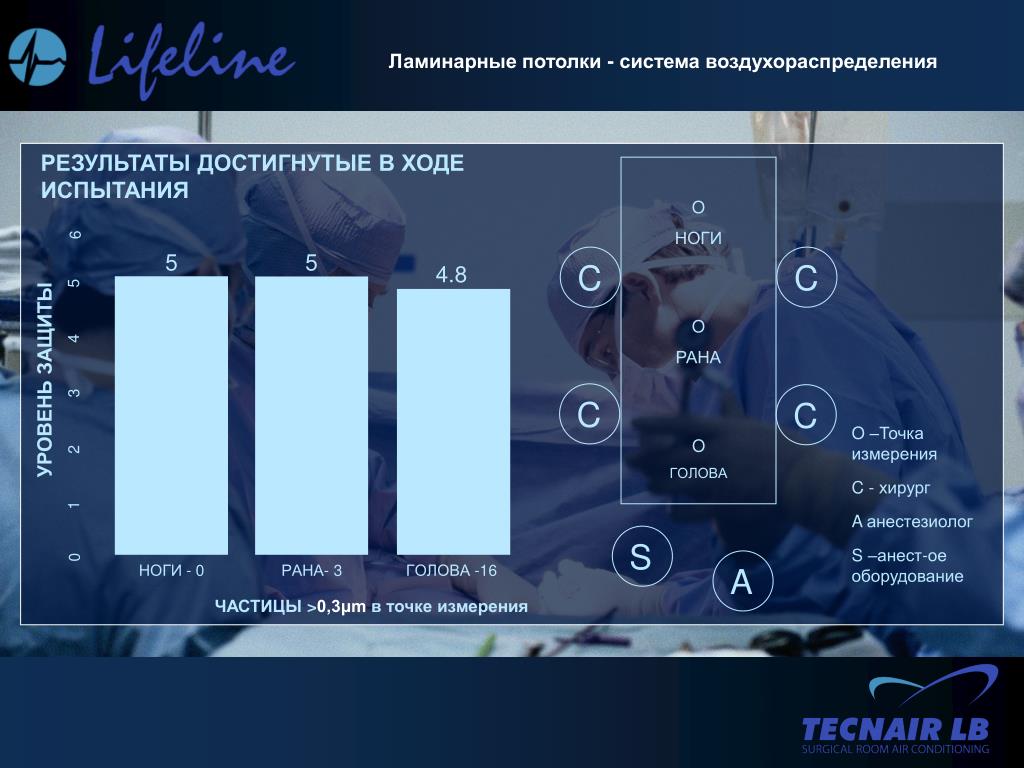

  11. O НОГИ 6 5 5 5 C C 4.8 4 O РАНА 3 2 УРОВЕНЬ ЗАЩИТЫ C C 1 O –Точка измерения O ГОЛОВА 0 C - хирург A анестезиолог S S –анест-ое оборудование A НОГИ - 0 РАНА- 3 ГОЛОВА -16 Ламинарные потолки - система воздухораспределения РЕЗУЛЬТАТЫ ДОСТИГНУТЫЕ В ХОДЕ ИСПЫТАНИЯ ЧАСТИЦЫ >0,3μmв точке измерения

  12. Ламинарные потолки - система воздухораспределения

  13. Ламинарные потолки - система воздухораспределения

  14. Ламинарные потолки - система воздухораспределения

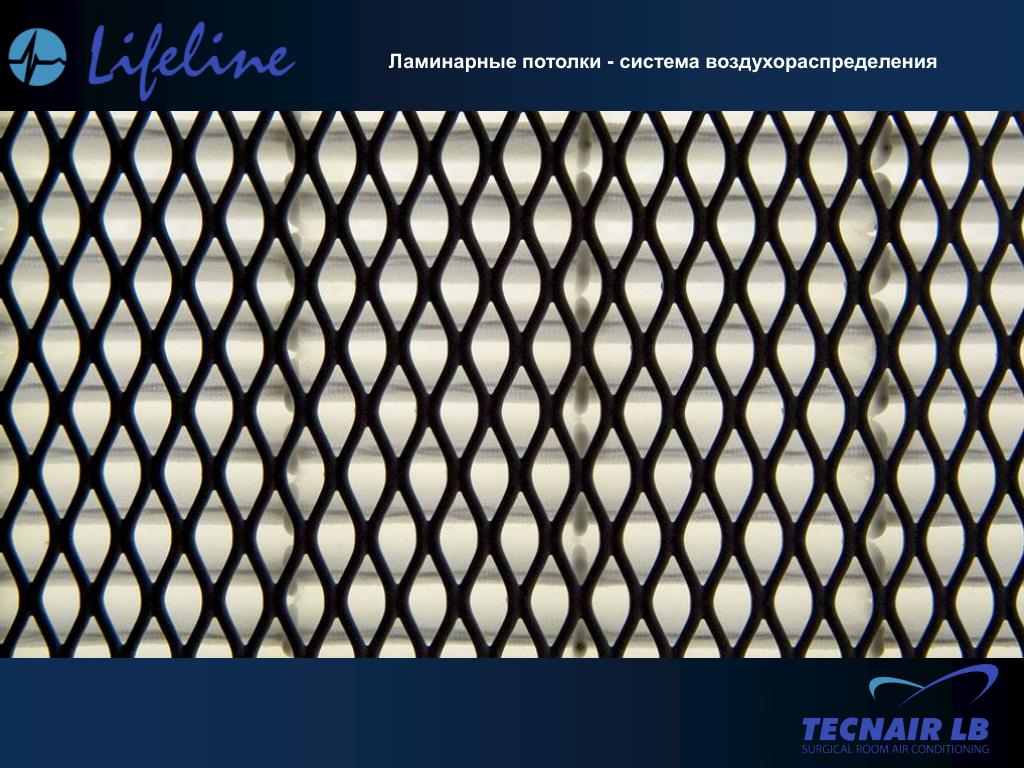

  15. Ламинарные потолки - система воздухораспределения

  16. Ламинарные потолки - система воздухораспределения ВОЗМОЖНЫЕ ИСПОЛНЕНИЯ

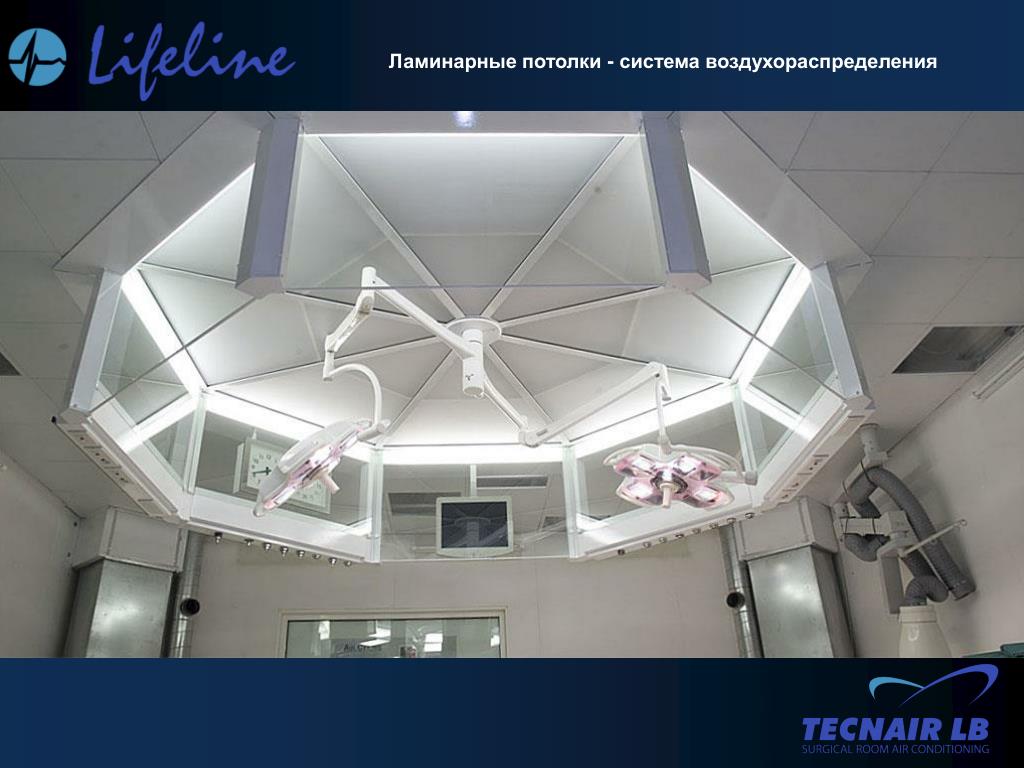

  17. Ламинарные потолки - система воздухораспределения СТАТИЧЕСКИЙ ПОТОЛОК С БОКОВЫМИ СТЕКЛЯННЫМИ ОГРАЖДЕНИЯМИ Боковые ограждения также могут содержать светильники (опционально), которые создают комфортное рассеянное освещение. Боковые ограждения также предохраняют воздушный поток от рассеивания. Боковые ограждения необходимы в случае наличия инструментальной консоли.

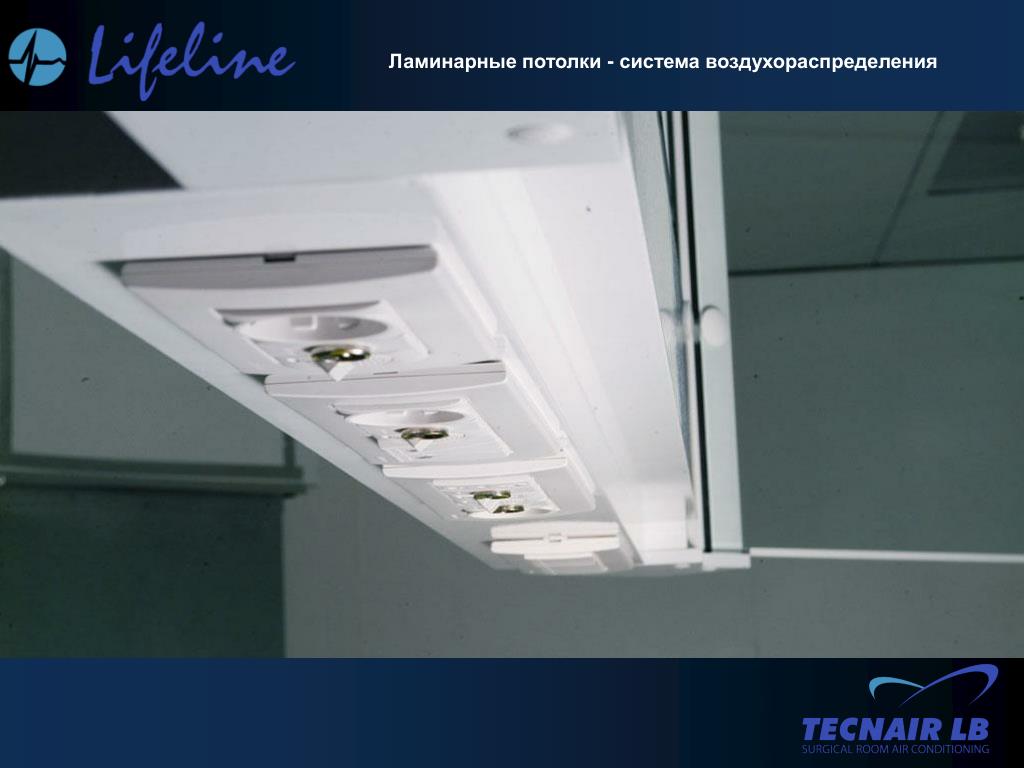

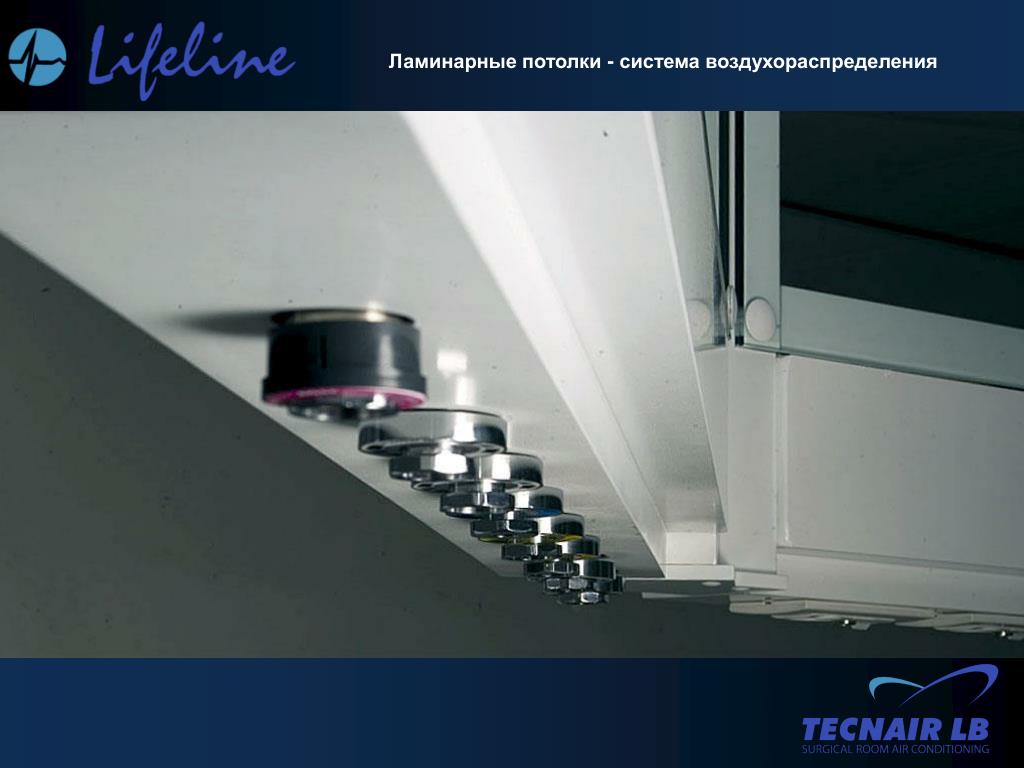

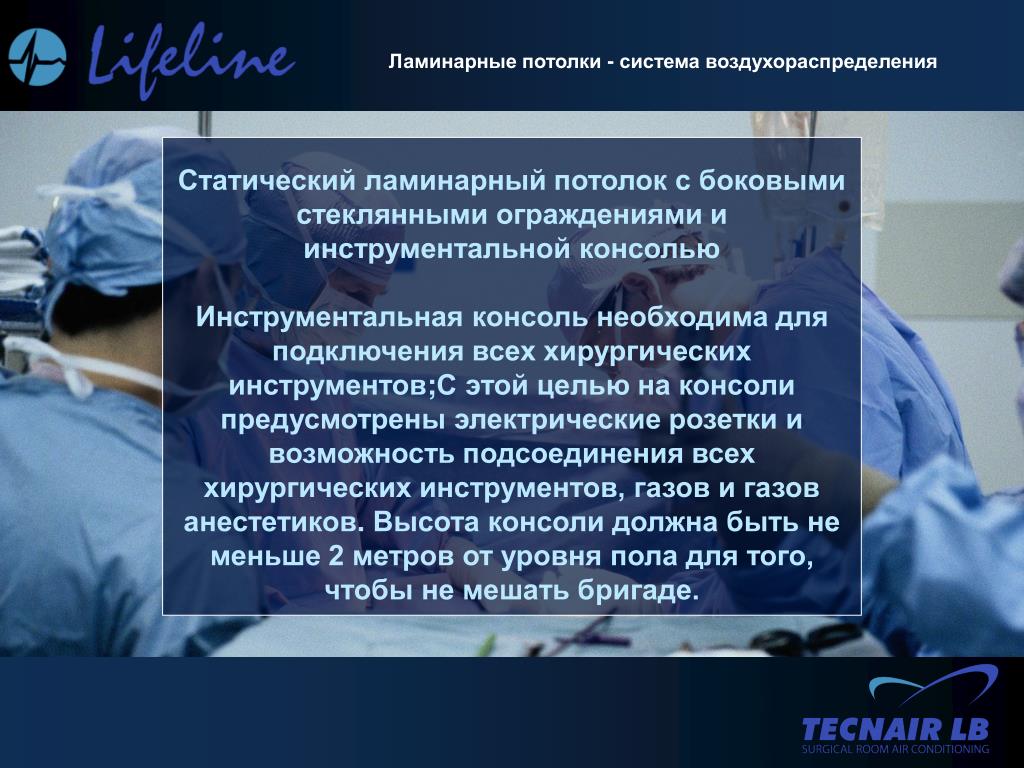

  18. Ламинарные потолки - система воздухораспределения Статический ламинарный потолок с боковыми стеклянными ограждениями и инструментальной консолью Инструментальная консоль необходима для подключения всех хирургических инструментов;С этой целью на консоли предусмотрены электрические розетки и возможность подсоединения всех хирургических инструментов, газов и газов анестетиков. Высота консоли должна быть не меньше 2 метров от уровня пола для того, чтобы не мешать бригаде.

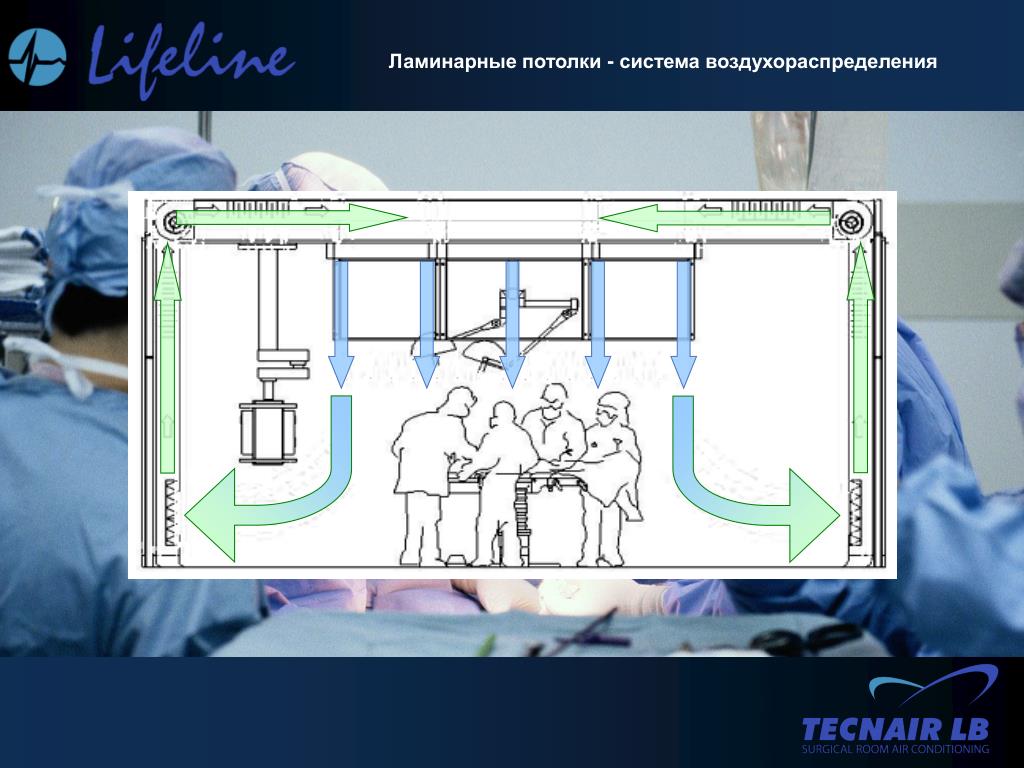

  19. Ламинарные потолки - система воздухораспределения Вентилируемый ламинарный потолок с боковыми стеклянными ограждениями Рециркуляционные вентиляторы устанавливаются в углах операционной и соединяются воздуховодами, внизу по потоку устанавливается фильтр F9, всасывание осуществляется через решетку установленную в нижней части, ламинарный потолок находится вверху по потоку. Вентиляторы имеют расход воздуха приблизительно 2000 m3/чкаждый. Внизу и вверху по потоку установлены глушители, которые гарантируют, что в центре комнаты на высоте 1,7 m уровень звукового давления не превысит 46 dB(A).

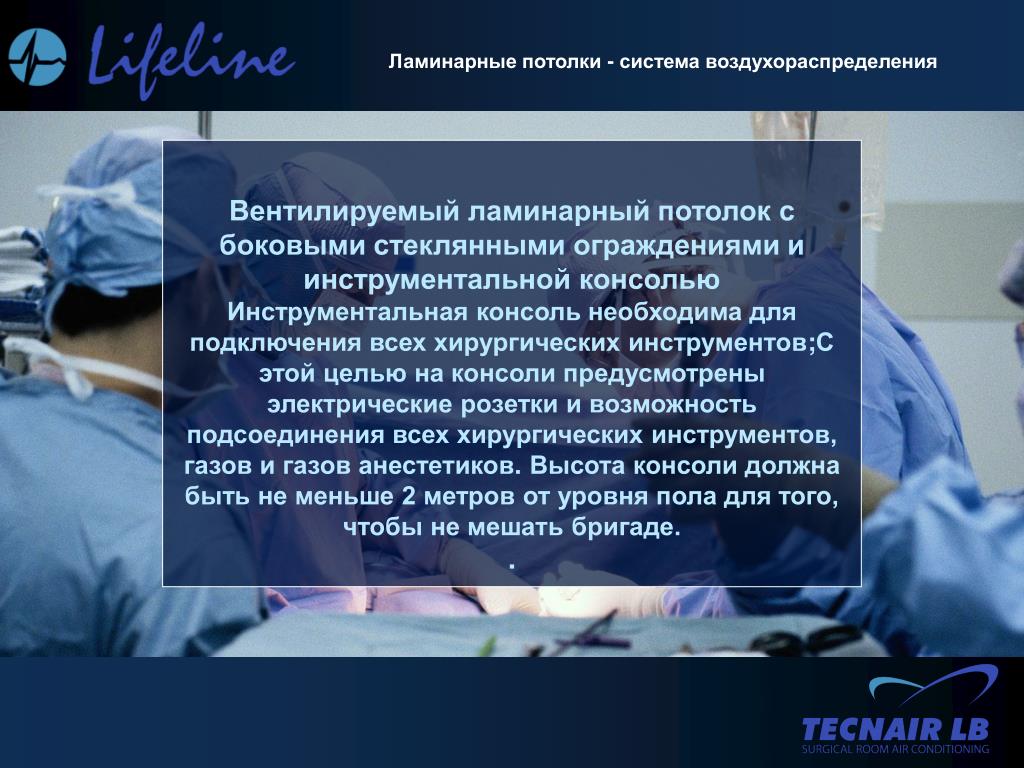

  20. Ламинарные потолки - система воздухораспределения Вентилируемый ламинарный потолок с боковыми стеклянными ограждениями и инструментальной консолью Инструментальная консоль необходима для подключения всех хирургических инструментов;С этой целью на консоли предусмотрены электрические розетки и возможность подсоединения всех хирургических инструментов, газов и газов анестетиков. Высота консоли должна быть не меньше 2 метров от уровня пола для того, чтобы не мешать бригаде. .

  21. Ламинарные потолки - система воздухораспределения

  22. Ламинарные потолки - система воздухораспределения

  23. Ламинарные потолки - система воздухораспределения

  24. Ламинарные потолки - система воздухораспределения

  25. Ламинарные потолки - система воздухораспределения

  26. Ламинарные потолки - система воздухораспределения

  27. Ламинарные потолки - система воздухораспределения

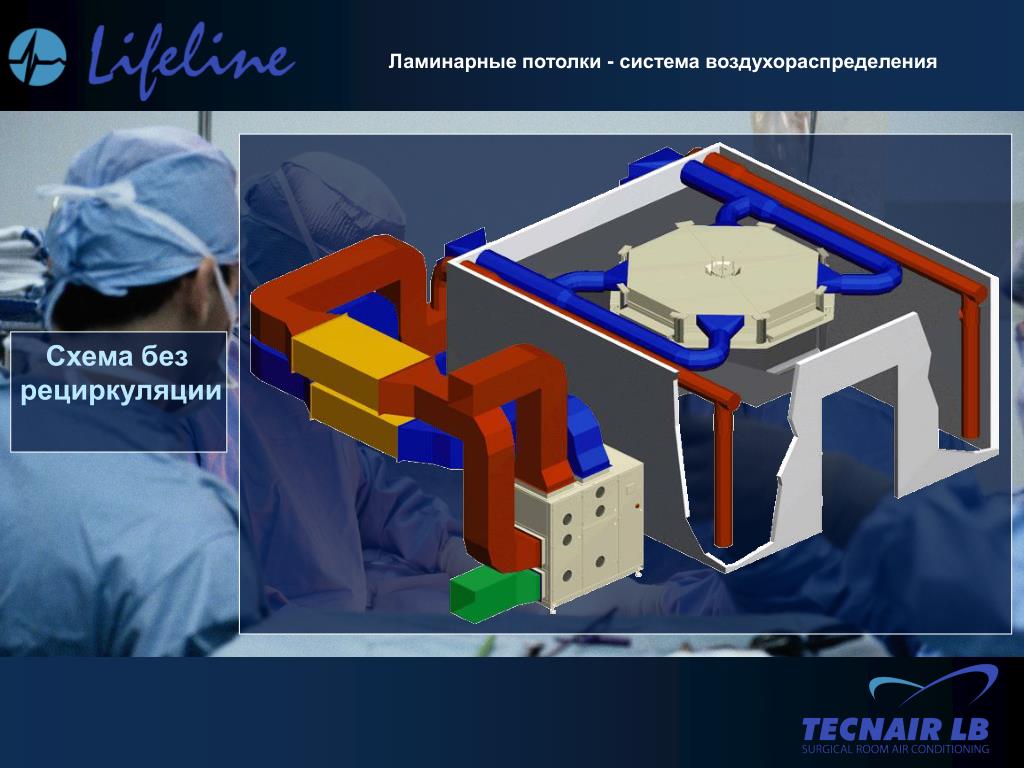

  28. Ламинарные потолки - система воздухораспределения Схема без рециркуляции

  29. Ламинарные потолки - система воздухораспределения

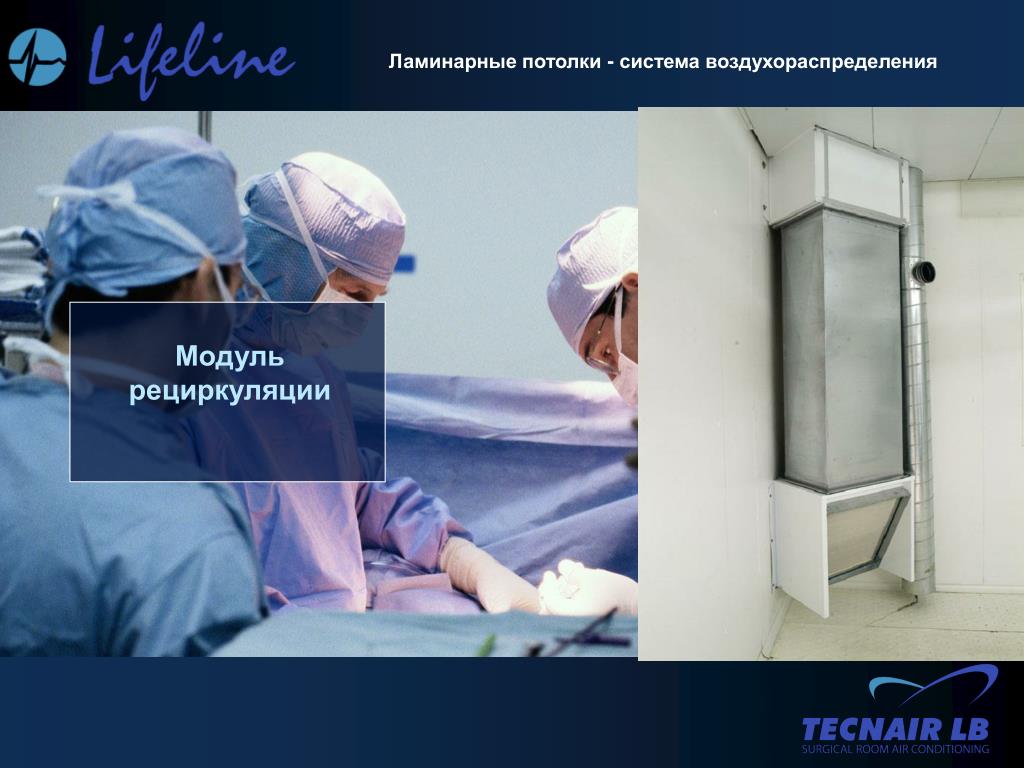

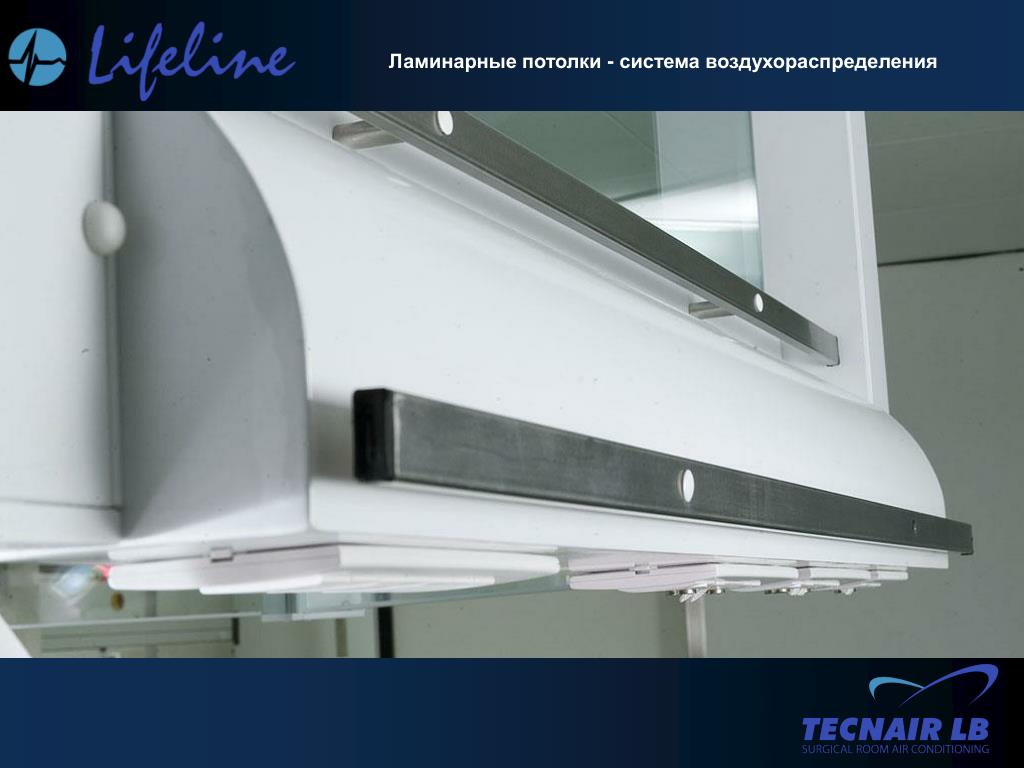

  30. Ламинарные потолки - система воздухораспределения Модуль рециркуляции

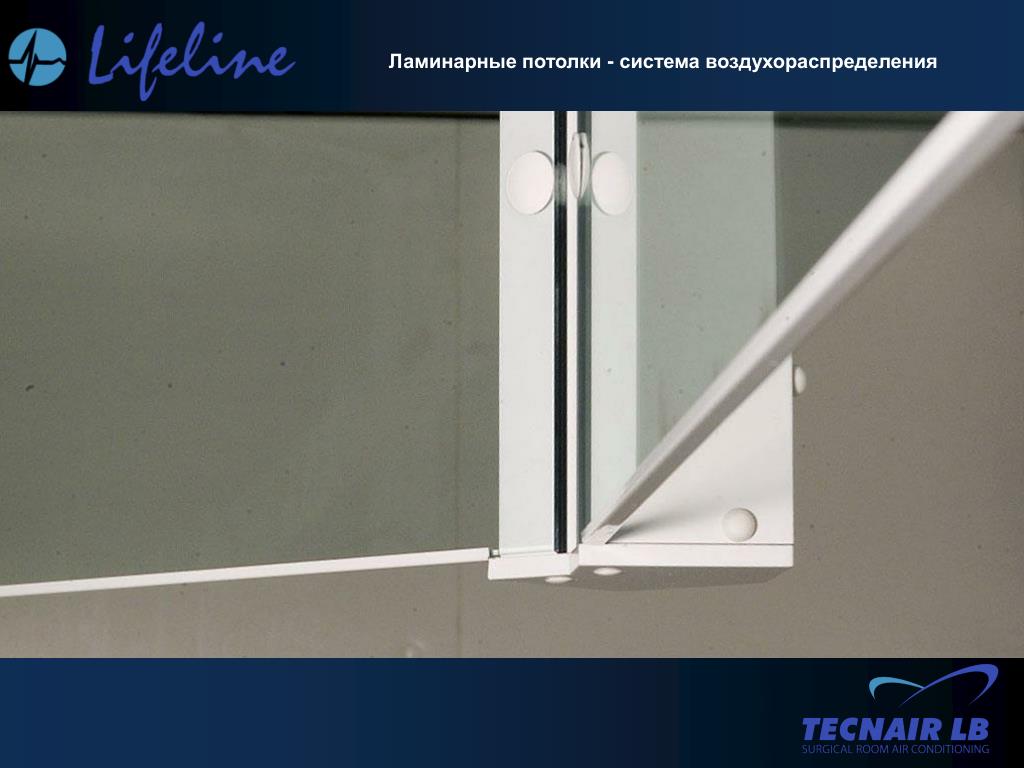

  31. Ламинарные потолки - система воздухораспределения Схема с рециркуляцией

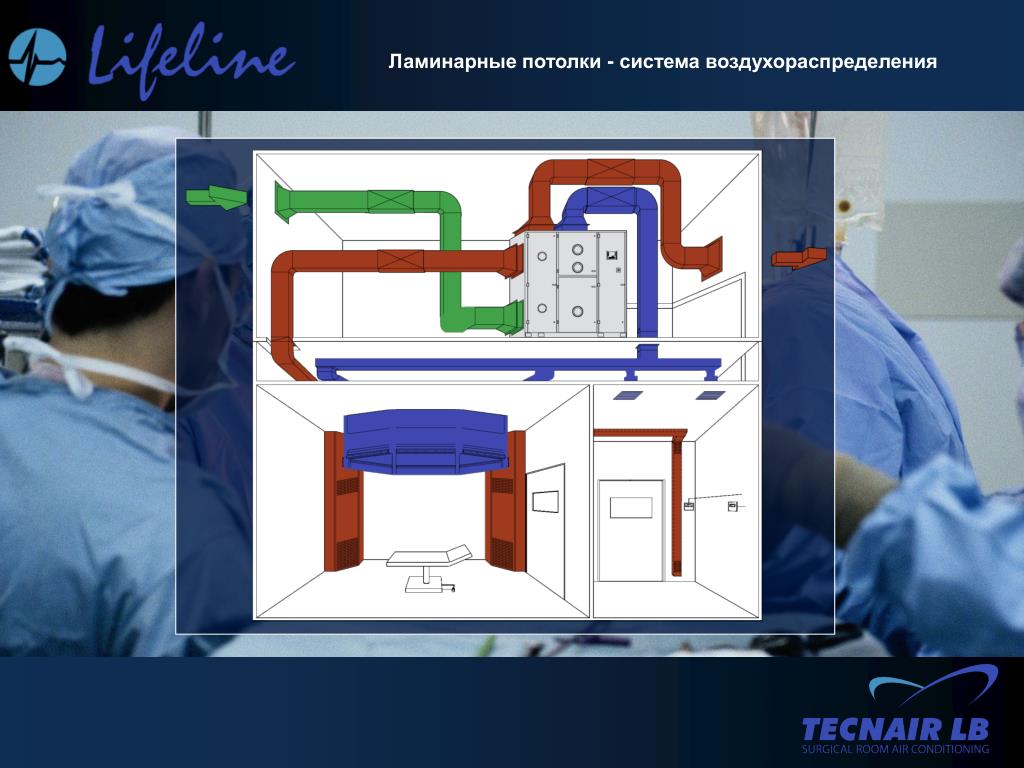

  32. Ламинарные потолки - система воздухораспределения
