stojni val

STOJNI VAL

Pavković Tomislav

val op enito

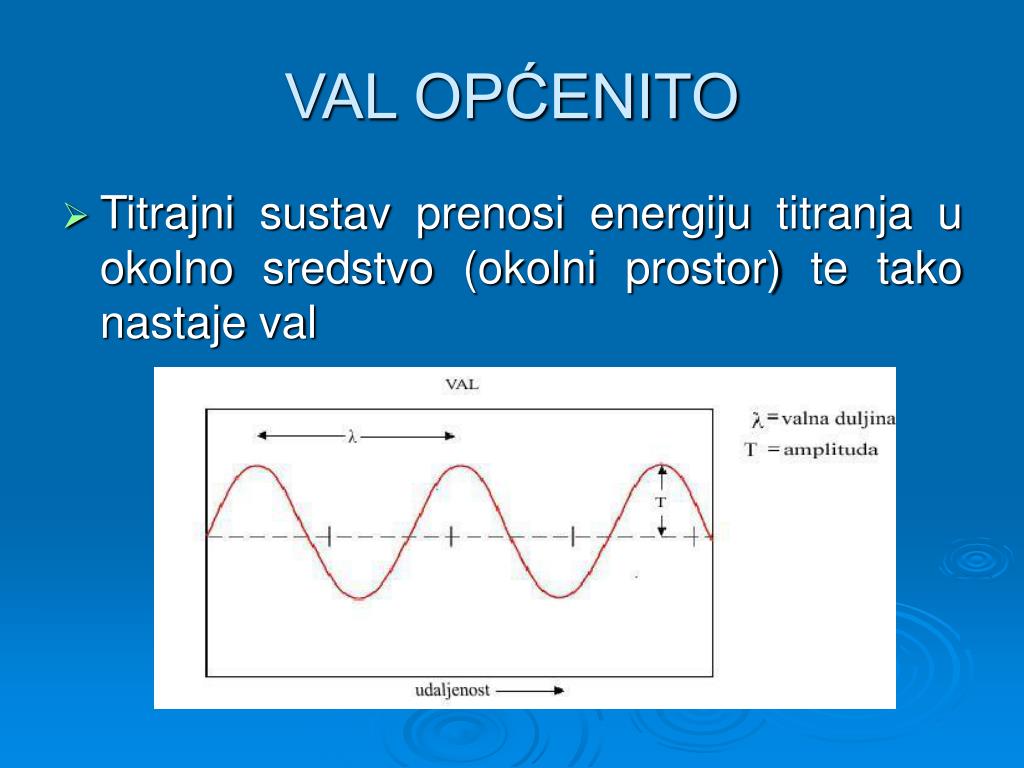

VAL OPĆENITO
  • Titrajni sustav prenosi energiju titranja u okolno sredstvo (okolni prostor) te tako nastaje val
slide3

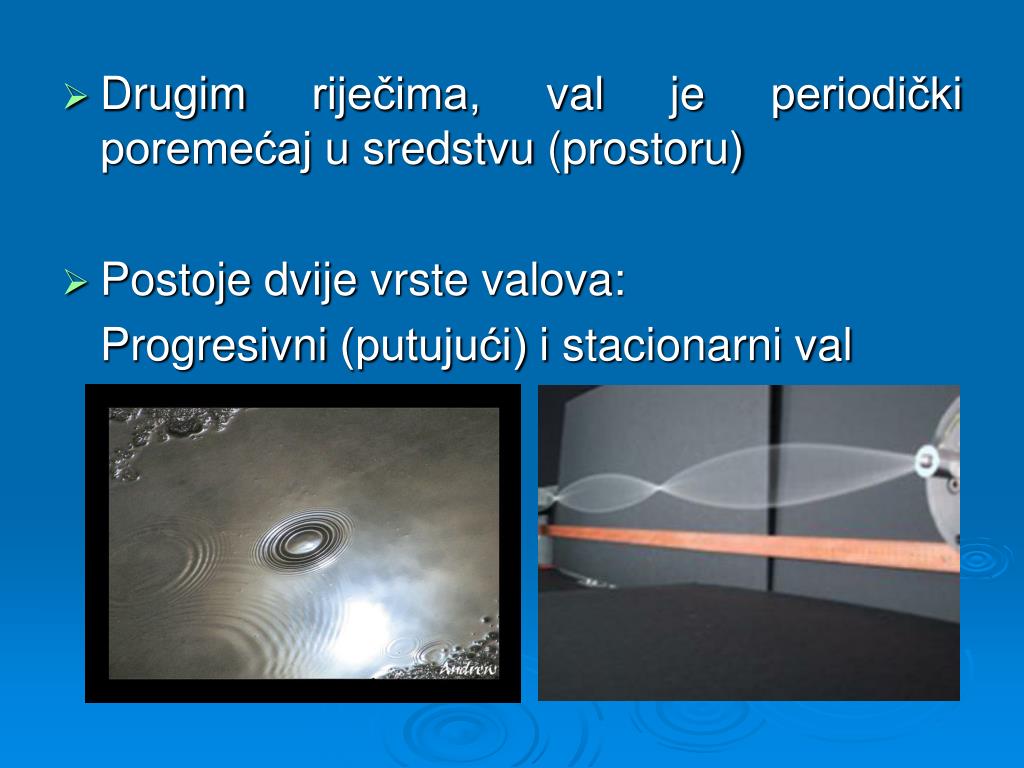

Drugim riječima, val je periodički poremećaj u sredstvu (prostoru)
  • Postoje dvije vrste valova:

Progresivni (putujući) i stacionarni val

stacionarni stojni val

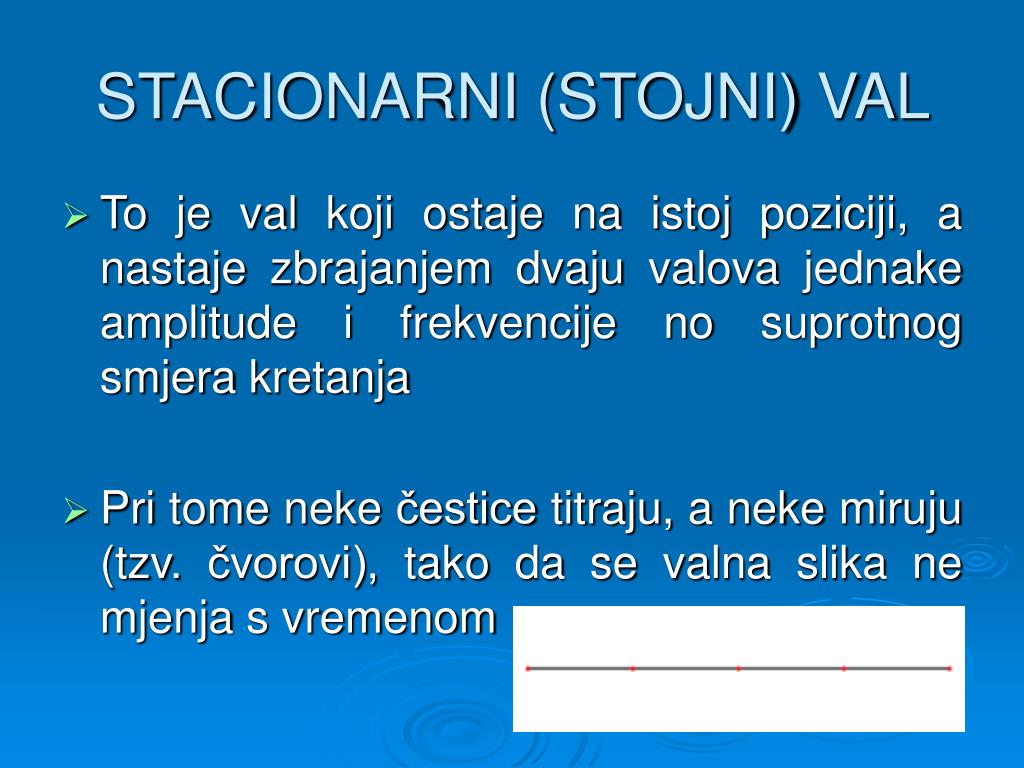

STACIONARNI (STOJNI) VAL
  • To je val koji ostaje na istoj poziciji, a nastaje zbrajanjem dvaju valova jednake amplitude i frekvencije no suprotnog smjera kretanja
  • Pri tome neke čestice titraju, a neke miruju (tzv. čvorovi), tako da se valna slika ne mjenja s vremenom
osnovne zna ajke vala

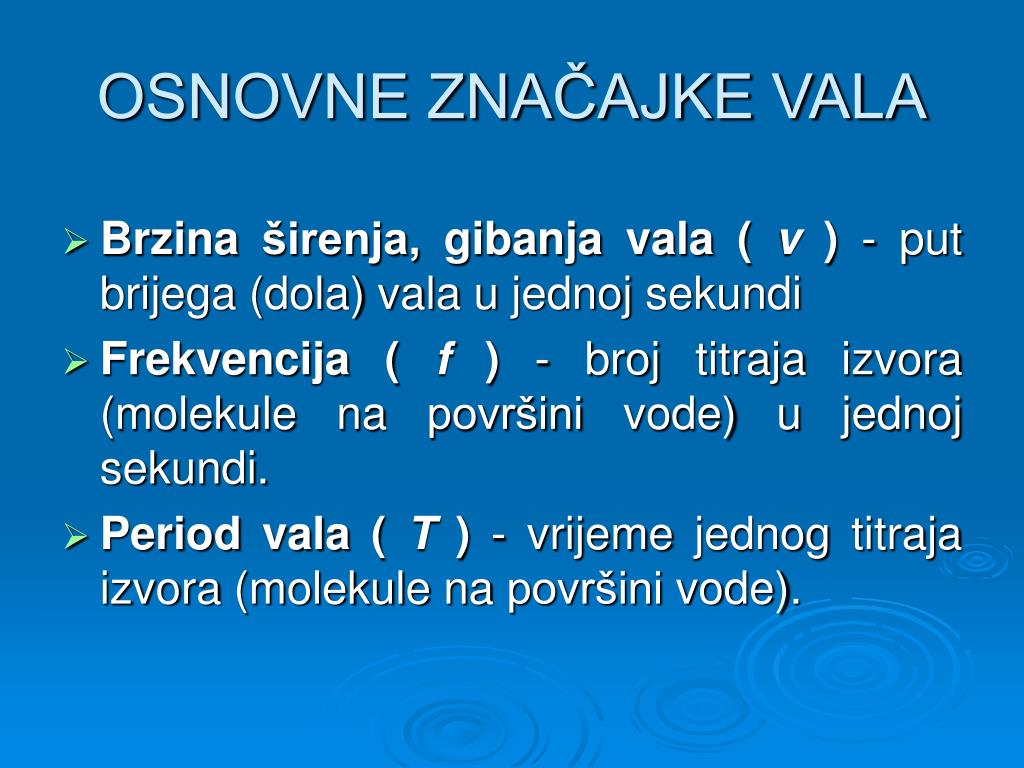

OSNOVNE ZNAČAJKE VALA
  • Brzina širenja, gibanja vala ( v ) - put brijega (dola) vala u jednoj sekundi
  • Frekvencija ( f ) - broj titraja izvora (molekule na površini vode) u jednoj sekundi.
  • Period vala ( T ) - vrijeme jednog titraja izvora (molekule na površini vode).
slide6

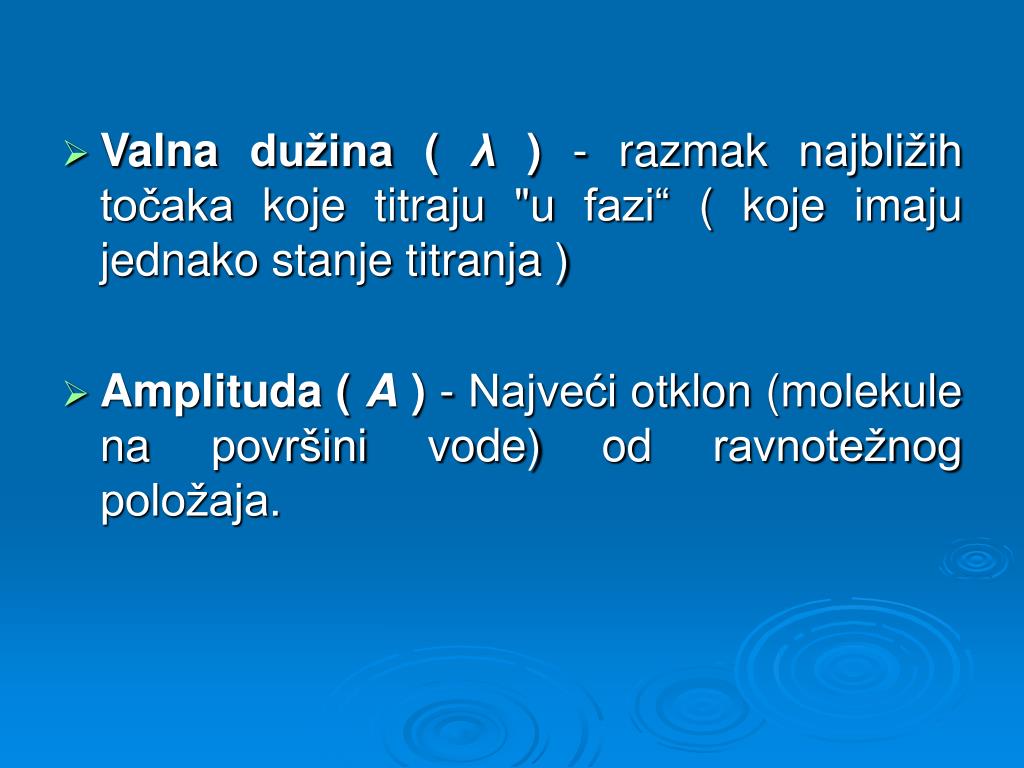

Valna dužina ( λ ) - razmak najbližih točaka koje titraju "u fazi“ ( koje imaju jednako stanje titranja )
  • Amplituda ( A ) - Najveći otklon (molekule na površini vode) od ravnotežnog položaja.
slide7

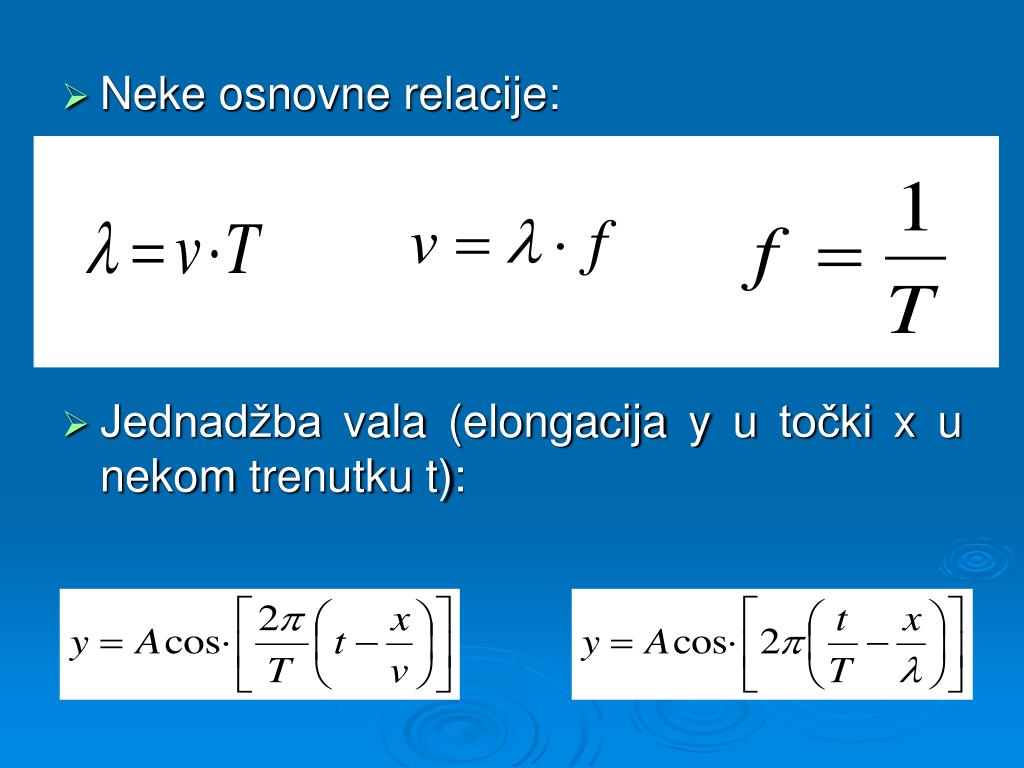

Neke osnovne relacije:
  • Jednadžba vala (elongacija y u točki x u nekom trenutku t):
slide8
Promatrat ćemo odbijanje impulsa odnosno vala s manjim brojem perioda
  • upadni val b, odbijeni val c, te njihov zbroj u ravnini odbijanja, u=b+c

smjer širenja: +x

smjer širenja: -x

slide9

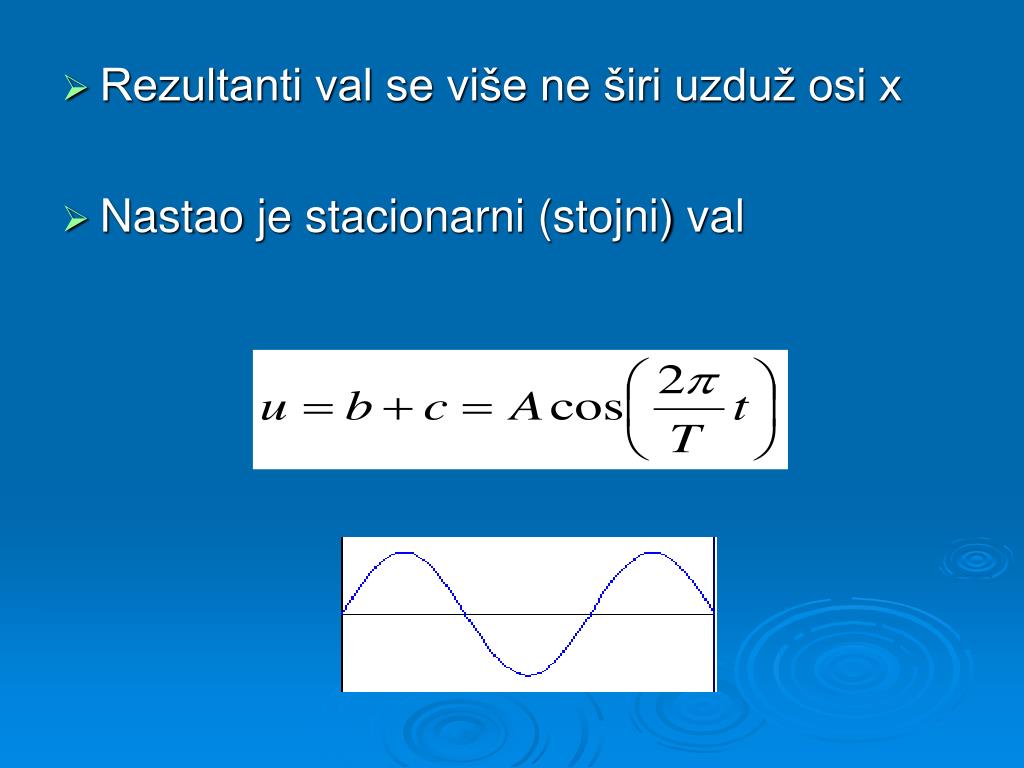

Rezultanti val se više ne širi uzduž osi x
  • Nastao je stacionarni (stojni) val
slide10

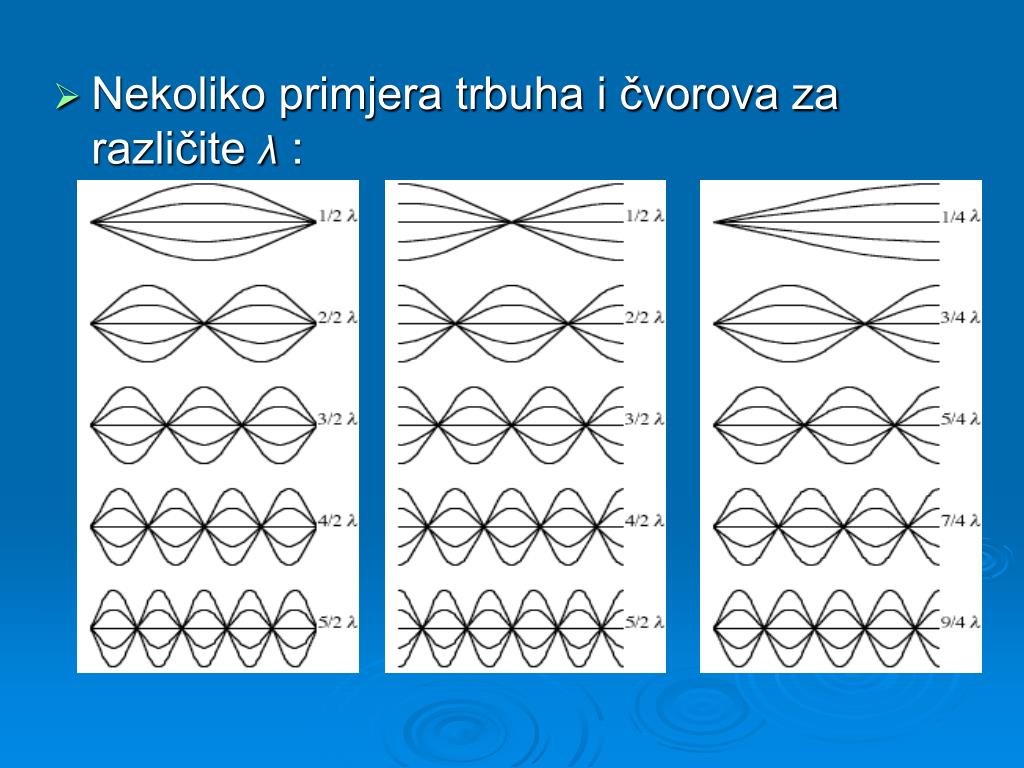

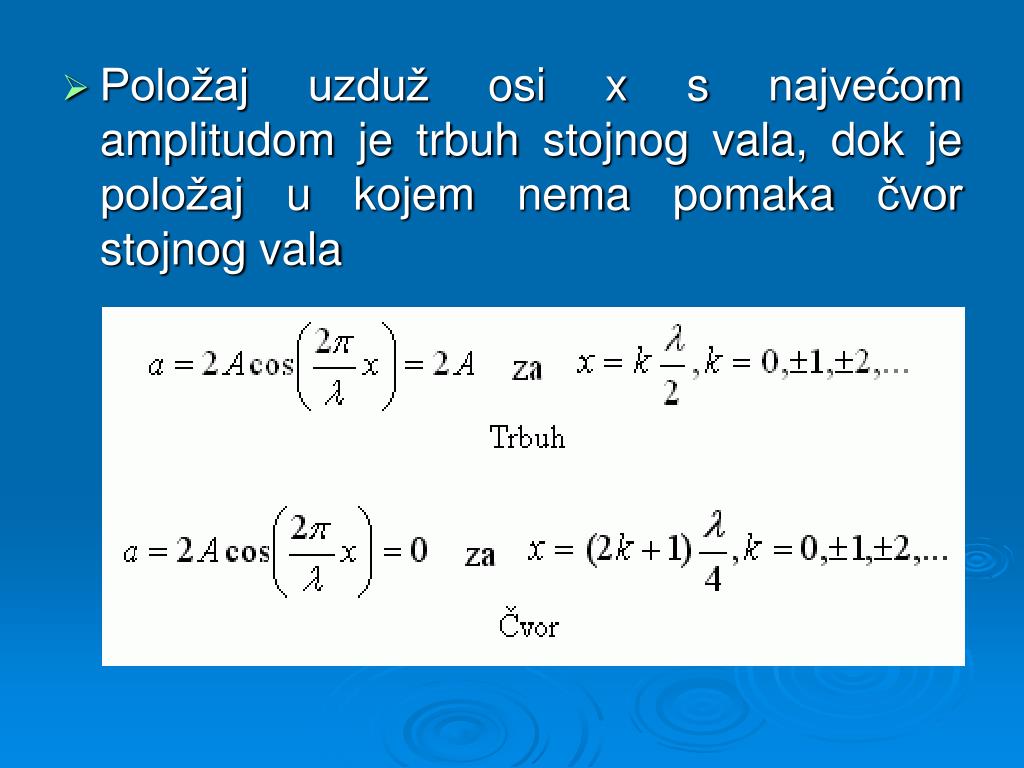

Položaj uzduž osi x s najvećom amplitudom je trbuh stojnog vala, dok je položaj u kojem nema pomaka čvor stojnog vala
slide12

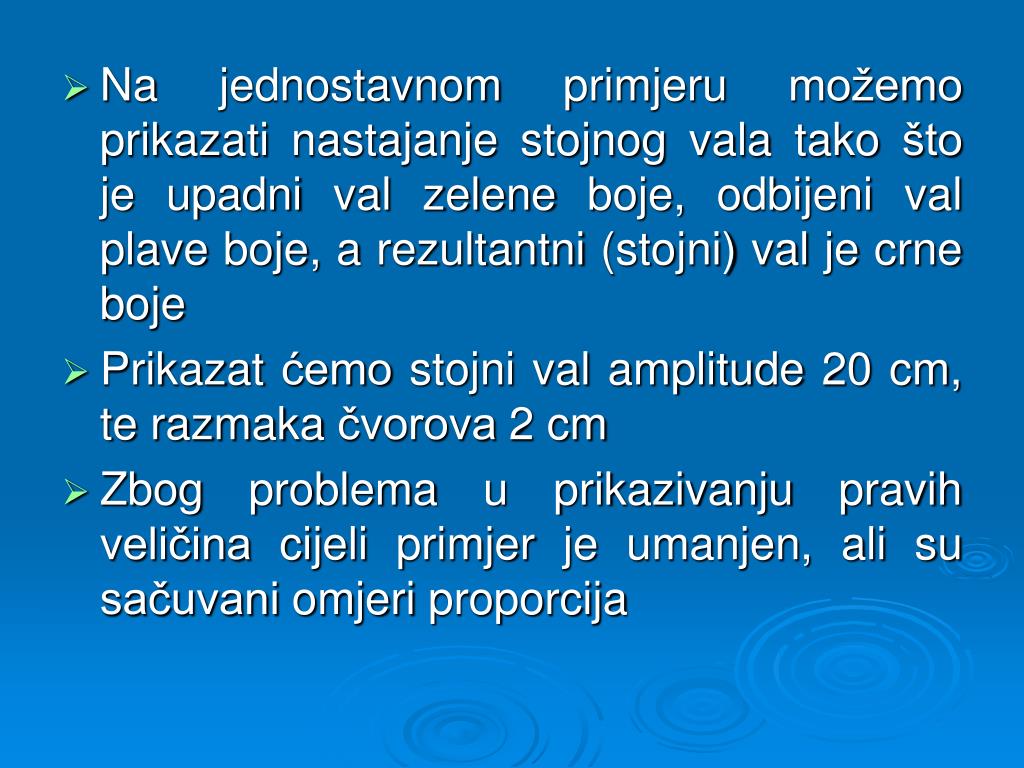

Na jednostavnom primjeru možemo prikazati nastajanje stojnog vala tako što je upadni val zelene boje, odbijeni val plave boje, a rezultantni (stojni) val je crne boje
  • Prikazat ćemo stojni val amplitude 20 cm, te razmaka čvorova 2 cm
  • Zbog problema u prikazivanju pravih veličina cijeli primjer je umanjen, ali su sačuvani omjeri proporcija
slide14

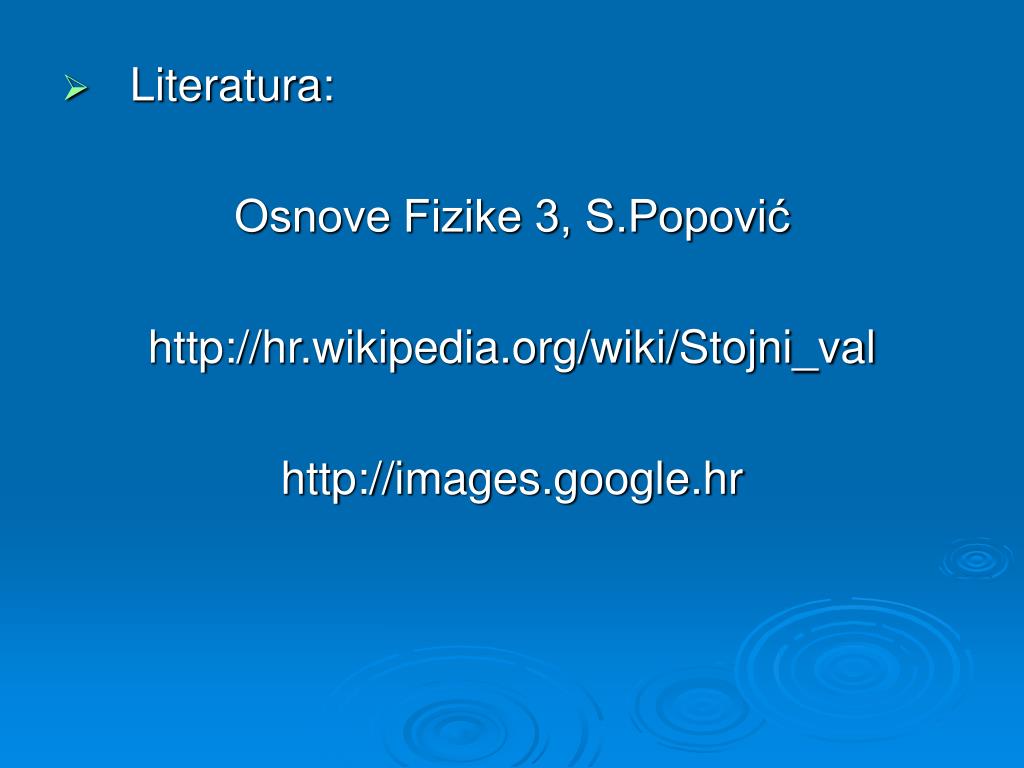

Literatura:

Osnove Fizike 3, S.Popović

http://hr.wikipedia.org/wiki/Stojni_val

http://images.google.hr
