  1. 第二章:二極體應用 1

  2. 負載線分析 負載線就是繪出所有的電壓加於電路上的二極體(VD)而所有可能電流(ID) 情形的曲線。 E / R 是最大電流 ID而E 是最大電壓 VD。 其中負載線與特性曲線的交接處是 Q-點, 而對所給予的電路之指定特別值是 ID與 VD。 2

  3. . 串接二極體組態 順偏壓 常數值 • 矽二極體: VD = .7V • 鍺二極體: VD = .3V 分析 • VD = .7V (若 E < .7V 則 VD = E) • VR = E – VD • ID = IR = IT = VR / R 4

  4. 串接二極體組態 逆偏壓 二極體的理想動作如開路。 分析 • VD = E • VR = 0 V • ID = 0 A 5

  5. 並聯組態 例題 2.9 6

  6. 例題 2.12 試求電路圖中之I1、I2，和ID2。 7

  7. 半波整流 二極體只在順偏壓時才導通，因此只有交流週期的一半通過二極體。 直流輸出電壓是 0.318Vm, 而 Vm = 峯值交流電壓。 8

  8. PIV (PRV) • 由於二極體只是在交流週期的某一半周才順偏壓，因此二極體對另一半周則是逆偏壓。 • 二極體的逆向崩潰電壓額定值要高是很重要的，這才足以承受逆偏壓的峯值交流電壓。 • PIV (或 PRV) > Vm • PIV = 峯值反向電壓 • PRV = 峯值逆向電壓 • Vm = 峯值交流電壓 9

  9. 全波整流 整流的進行可以在全波整流器電路上使用較多的二極體來改善。 全波整流產生較大的直流輸出: • 半波: Vdc = 0.318Vm • 全波: Vdc = 0.636Vm 10

  10. 全波整流 橋式整流器 • 需要四個二極體 • VDC = 0.636 Vm 11

  11. 全波整流器 • 中心抽頭變壓器整流器 • 要求 • 兩個二極體 • 中心抽頭的變壓器 • VDC = 0.636(Vm) 12

  12. 整流器電路的摘要 Vm = 峯值的交流電壓 在中心抽頭變壓器整流器電路中，峯值交流電壓是變壓器二次電壓到接線頭。 13

  13. 例題 2.14 決定橋式電路之輸出波形，再計算輸出的直流準位以及每個二極體的PIV。 14

  14. 二極體截波器 二極體在串聯截波器電路中會“截去”任何不是順偏壓的電壓: • 有一逆向偏壓極性。 • 對矽二極體而言，有一少於0 .7V 的順向偏壓極性。 15

  15. 偏壓的截波器 例題 2.15 串接一直流電源於截波的二極體會改變二極體的順偏壓結果。 16

  16. 並聯截波器 二極體並聯於截波器電路而“截去”任何順偏壓電壓。 直流偏壓可以加串在二極體而改變截波的準位。 17

  17. 截波器電路之摘要 18

  18. 截波器電路之摘要 19

  19. 定位器 一個二極體與電容器可以組成“定位”一交流信號在指定的直流準位。 20

  20. 例題 2.19 試求電路圖中對所指定之輸入的vo。 21

  21. 偏壓的定位器電路 輸入信號可以是任何形式的波形，像是正弦波、方波與三角形波。 直流電源可以讓你調整直流定位準位。 22

  22. 定位器電路的摘要 23

  23. 曾納二極體 曾納是二極體操作在逆偏壓的曾納電壓的 (Vz)。 • 當 Vi Vz • 曾納導通 • 曾納的電壓降是 Vz • 曾納電流: IZ = IR – IRL • 曾納功率: PZ = VZIZ • 當 Vi < Vz • 曾納截止 • 曾納動作如同開路 24

  24. 例題 2.23 a. 試求電路圖中曾納二極體電路之VL、 VR、IZ與PZ。 b. 若RL=3 kΩ，則重做 a。 25

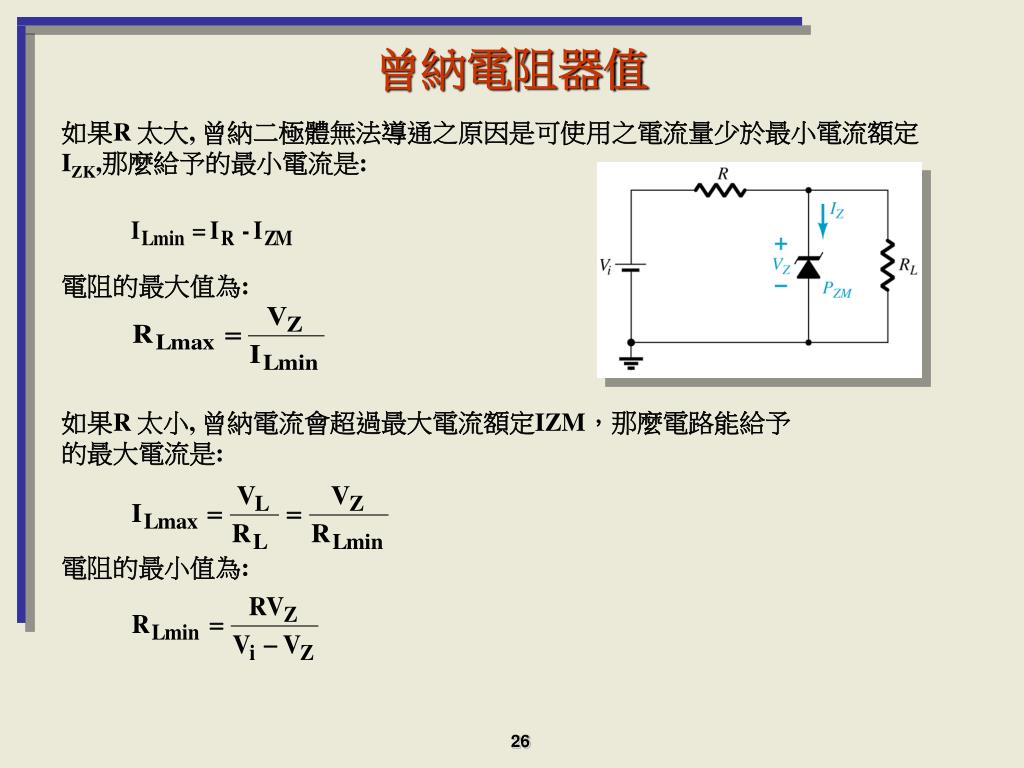

  25. 曾納電阻器值 如果R 太大, 曾納二極體無法導通之原因是可使用之電流量少於最小電流額定IZK,那麼給予的最小電流是: 電阻的最大值為: 如果R 太小, 曾納電流會超過最大電流額定IZM，那麼電路能給予的最大電流是: 電阻的最小值為: 26

  26. 例題 2.24 a. 決定電路圖中RL和IL的範圍，但須將VRL保持在10V。 b. 是決定這個二極體最大額定的瓦特數。 27

  27. 電壓倍增器電路 電壓倍增器電路是使用二極體與電容器組合以提高整流器電路的輸出電壓。 • 電壓兩倍器 • 電壓三倍器 • 電壓四倍器 28

  28. 電壓倍增器 • 半波電壓倍增器輸出的計算式如下: • Vout = VC2 = 2Vm • 其中Vm = 變壓器的峯值二次電壓 29

  29. 電壓倍增器 • 正半周 • D1導通 • D2為關止 • C1電容器充電至 Vm • 負半周 • D1為關止 • D2導通 • C2電容器充電至 Vm • Vout = VC2 = 2Vm 30

  30. 電壓三倍器與四倍器 31

  31. 實際應用 • 整流器電路 • 交流轉換成直流的直流操作電路。 • 電池充電電路。 • 簡單的二極體電路 • 保護電路的抗拒。 • 過電流。 • 極性反轉。 • 在繼電器電路中電感應激起產生的電路。 • 曾納電路 • 過電壓保護。 • 設定參考電壓。 32
