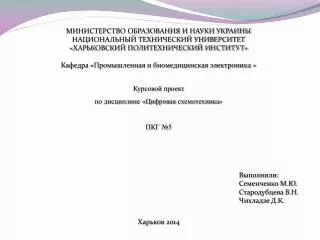

  1. МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «ХАРЬКОВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ» Кафедра «Промышленная и биомедицинская электроника » Курсовой проект по дисциплине «Цифровая схемотехника» ПКГ №5 Выполнили: Семенченко М.Ю. Стародубцева В.Н. Чихладзе Д.К. Харьков 2014

  2. ЗАДАНИЕ на курсовой проект студентов ПКГ №5 Семенченко М.Ю., Стародубцева В.Н., Чихладзе Д.К. Тема проекта (работы): ЦИФРОВОЕ УСТРОЙСТВО С ВРЕМЕННЫМ РАЗДЕЛЕНИЕМ СИГНАЛОВ Исходные данные к курсовому проекту: функции , , такты , , кГц,

  3. Функциональная схема устройства

  4. Синтез и реализация формирователя функций

  5. F1=∑4,6,8,9,12,14 Выбор контуров для минимизации F1 по единицам

  6. Выбор контуров для минимизации F1 по нулям

  7. Выбор контуров для минимизации F2 по единицам

  8. Выбор контуров для минимизации F2 по нулям

  9. Оптимальная схема формрователя функций:

  10. Синтез и реализация формирователя тактовых интервалов Выбор контуров для минимизации TF1 по единицам

  11. Выбор контуров для минимизации TF1 по нулям

  12. Выбор контуров для минимизации TF2 по единицам

  13. Выбор контуров для минимизации TF2 по нулям

  14. Наиболее оптимальные схемы: Схемная реализация TF1

  15. Схемная реализация TF2

  16. Синтез асинхронного счётчика Для СТ2 с заданным kсч=10 удобно взять К155ИЕ2. Структурная схема счётчика К155ИЕ2

  17. Организация счётчика на 10 Дифференцирующая RC-цепочка

  18. Схема обнуления счётчика с kсч=5

  19. Генератор тактовых импульсов Автоколебательный мультивибратор на интегральном таймере

  20. Блок индикации Схема блока индикации

  21. Схема цифрового устройства

  22. Временные диаграммы работы устройства

  23. В данном курсовом проекте было разработано цифровое устройство с временным разделением интервалов. Был произведён синтез заданных функций в базисах И-НЕ и И-ИЛИ-НЕ и выбрана оптимальная схемная реализация. Также была выбрана оптимальная схема для реализации формирователя тактовых интервалов. Был разработан блок индикации, который отображает количество импульсов , попадающих в заданные такты то с F1, то с F2. Разработанное цифровое устройство с временным разделением сигналов собрано на 18 ИМС, при суммарной потребляемой мощности 3,1Вт и времени задержки 55,5нс.
