  1. 人生感悟，至理名言 • 读书是学习，使用也是学习，而且是更重要的学习。 • —毛泽东

  2. Ｒeview[ri‘vju:] 回顾;复习 • 工程技术产品结构的三种基本类型分别叫什么？ • 如长城是什么结构类型。

  3. Ｒeview[ri‘vju:] 回顾;复习 工程技术产品结构的三种基本类型（P8） • 1.实体结构：如“万里长城” • 2.框（桁）架结构：如“输电铁塔” • 3.壳形结构（壳体结构）如“头盔”

  4. Questions 问 题 • 我们生活中的技术产品绝大多数都是由许多部件通过一定的工艺方法装配连接在一起的。在《技术与设计1》P120中及《技术与设计2》P18中分别介绍了常见的工艺方法。 • 我们先复习一下连接方法。

  5. Questions 问 题 • 将部件（零件）装配连接在一起构成一个整体产品的连接方法有哪些？

  6. Thinking思考 • 如：椅子的框架是一些木方构成的，这些木方是怎样连接在一起的呢？ • （学生可以讨论连接方法） • 优秀学生讲解回答

  7. 复习与提示：构件的连接方法write down 写下来 常见的构件连接方法

  8. Questions 问 题 • 想想：你知道的连接方法有哪些？ （请优秀学生回答或写到黑板上）

  9. 常见的构件连接方法 • 老师示范并讲解 • 学生分析并总结

  10. Case [keis] 案例 讨论并展示一些技术产品的连接方式案例： • 粘接： • 钉接： • 榫接： • 螺栓接： • 铆接： • 焊接： • 铰链接（活页接）：

  11. 连接方法的用具或结构组成 • 1.粘接：用胶，水泥或其它材料； • 2.钉接：用元（圆）钉或螺钉或排钉； • 3.榫接：榫头，榫槽； • 4.铆接：铆钉，铆扣； • 5.焊接：焊条，焊枪； • 6.螺栓接：螺杆，螺帽 • 7.铰链接：（活页接）活页，螺钉

  12. Case [keis] 案例 • 1.粘接（胶，水泥或其它原料） （请优秀学生举例回答） • 案例： • 1.粘接：胶或其它材料； • 书本，鞋底与鞋面，墙上磁砖，

  13. 粘接的玻璃制品（海鲜鱼缸）

  14. 粘接工艺（原料与操作）

  15. Case [keis] 案例 • 粘接：（用胶粘剂） • （鞋底与鞋面）

  16. Case [keis] 案例 • 2.钉接：元（圆）钉或螺钉或排钉 （请优秀学生举例回答） • 案例： • 2. 钉接：螺钉或元钉或排钉； • 班级牌，桌面与桌架，

  17. 元钉，螺丝钉，排钉

  18. Case [keis] 案例 • 钉接：（元钉或螺钉或排钉皆可） • 桌面与桌架

  19. 元（圆）钉用锤子操作

  20. 螺丝钉用螺丝刀操作

  21. 排钉用气压排钉机操作

  22. 钉子种类与钉接产品

  23. Case [keis] 案例 • 3.榫接：（榫头榫槽） （请优秀学生举例回答） • 案例： • 3.榫接：榫头榫槽； • 课桌椅框架，岳阳楼的木框架，

  24. 榫接的各种工艺（明榫和暗榫）

  25. 榫接的各种工艺（燕尾榫与马牙榫）

  26. 榫接的各种工艺

  27. Case [keis] 案例 • 榫接： • 桌子框架间的连接

  28. Case [keis] 案例 • 4.螺栓接：螺杆与螺母（帽） （请优秀学生举例回答） • 案例： • 4.螺栓接：螺杆螺帽。 • 投影仪与楼板，自行车架与车轮

  29. 螺栓连接的螺杆与螺帽

  30. 注意车架与车轮的连接哦！ □

  31. 自行车轮与车架是螺栓连接

  32. Case [keis] 案例 • 螺栓接： • 自行车轮与车架的连接

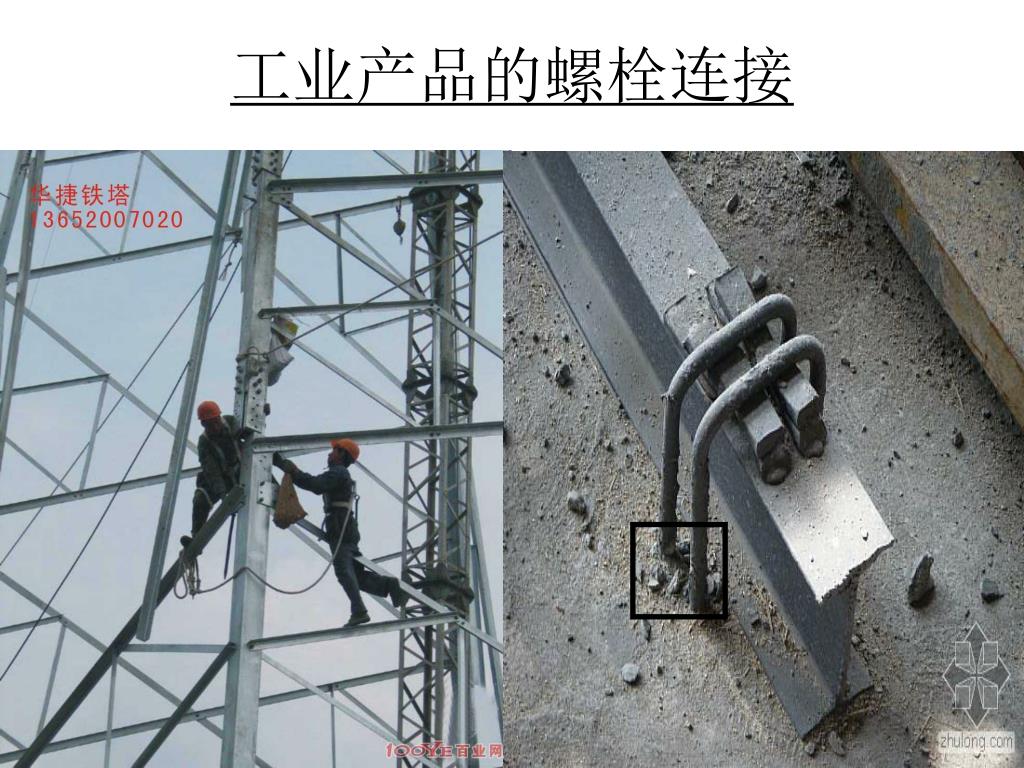

  33. 工业产品的螺栓连接 □

  34. □

  35. 工地上脚手架的螺栓连接

  36. Case [keis] 案例 • 5.铆接（铆钉，铆扣） （请优秀学生举例回答） 案例： • 5.铆接：铆钉铆枪； • 吊扇头与扇页，埃菲尔铁塔的构件，

  37. 用于铆接的铆钉与铆扣

  38. 铆钉与铆扣的铆接原理示意图

  39. Reference 参考 • 埃菲尔铁塔是由很多分散的构件组成的—看起来就像一堆模型的组件。不过，这些构件可不是塑料的，而是金属的，而且有18038个，重达10000吨，施工时共钻孔700万个，使用铆钉250万个。由于铁塔上的每个部件事先都严格编号，所以装配时没出一点差错。施工完全依照设计进行，中途没有进行任何改动，可见设计之合理、计算之精确。据统计，仅铁塔的设计草图就有5300多张，其中包括1700张全图。

  40. Case [keis] 案例 • 铆接： 埃菲尔铁塔钢铁构件间的连接

  41. Case [keis] 案例 • 6.焊接：（焊机焊枪焊条） （请优秀学生举例回答） • 案例 • 6.焊接：焊枪，焊条； • 门页与门栓，走廊的不锈钢扶手

  42. 焊接工艺的操作与焊缝 ○ ○

  43. 走廊的墙体与栏杆扶手

  44. 栏杆扶手横竖杆的焊接（焊点） ○ ○

  45. 焊接场景

  46. Case [keis] 案例 • 焊接： • 走廊上不锈钢扶手零件间的连接。 • 门栓与门页的连接。

  47. Case [keis] 案例 • 7.铰链接（活页与螺钉） （请优秀学生举例回答） • 案例： • 7.铰链接：铰链，螺钉等 • 教室的门框与门架的连接

  48. 铰链（活页）的种类很多
