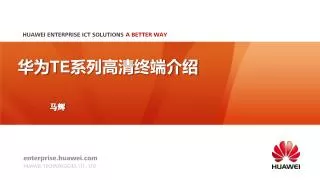

华为 TE 系列高清 终端介绍 PowerPoint Presentation
Download Presentation
华为 TE 系列高清 终端介绍

Loading in 2 Seconds...

play fullscreen
1 / 37

华为 TE 系列高清 终端介绍 - PowerPoint PPT Presentation


  • 192 Views
  • Uploaded on

华为 TE 系列高清 终端介绍. 马辉. 目录. 1. 传统视频通讯发展的趋势与挑战. 2. TE 系列高清终端差异化亮点介绍. 3. TE 系列规格介绍. 传统会议室仍是视频会议主要应用环境. 传统会议室和办公室仍是视频会议主流场景. 视频会议主要应用:会商、日常会议、培训和招聘. 视频会议建设的驱动力:减少出差,提高生产率. Wainhouse 调查报告. 传统视频会议建设面临的主要问题. 影响用户建设视讯系统的主要因素. 视频. 产品质量 / 性能. 稳定. 其他技术问题. 性价比低. 部署 / 集成困难. 对现网视讯系统不满意.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

华为 TE 系列高清 终端介绍


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

目录

1

  • 传统视频通讯发展的趋势与挑战

2

  • TE系列高清终端差异化亮点介绍

3

  • TE系列规格介绍
slide3
传统会议室仍是视频会议主要应用环境

传统会议室和办公室仍是视频会议主流场景

视频会议主要应用:会商、日常会议、培训和招聘

视频会议建设的驱动力:减少出差,提高生产率

Wainhouse调查报告

slide4
传统视频会议建设面临的主要问题

影响用户建设视讯系统的主要因素

视频

产品质量/性能

稳定

其他技术问题

性价比低

部署/集成困难

对现网视讯系统不满意

系统带来的好处少

易用

需培多次训才会使用

资金投入大

安全稳定问题

用户界面不友好

互通

管理困难

视频体验差

Frost&Sullivan调查报告

slide5
传统视频会议发展趋势

过去

现在

未来

视频体验

  • H.263、H.264 BP
  • 标清、720P/1080P高清体验
  • H.264 HP, H.264 SVC
  • 1080P60全高清双流体验
  • H.265
  • 超高清4K*2K

易用性

  • Lync
  • WebRtc
  • IBM Sametime
  • IP/E1/4E1连接
  • 遥控器操控
  • 无线互联、Pad控制
  • 智能语音识别、人脸检测
  • 指纹识别、智能环境感知
  • 智能人机交互和行为感知
  • Skype
  • 软终端
  • Office365

第三方视讯网络

  • 视频会议

融合互通

  • IPV4网络
  • 主流视频会议设备互通
  • IPV6 & IPV4
  • 主流UC融合互通、行业互通
  • 基于浏览器HTML5/WebRTC标准的融合和互通
slide6

华为新一代TE系列高清终端,会议室建设的理想选择华为新一代TE系列高清终端,会议室建设的理想选择

新一代的视讯终端

HUAWEI TE60/TE50/TE40

HUAWEI TE30

创新技术

双路1080P60体验

H.264 HP & VME

无线互联、语音呼叫

H.264 SVC & SEC

客户关心

真实体验

安全稳定性

降低TCO

智能易用

slide7

华为TE系列产品定位和应用场景

超大型会议

大型会议

中小型会议

1080p60双流

三视

8进6出视频接口

中小型会议

1080p60双流

双视

5进5出视频接口

1080p60双流

双视

3进3出视频接口

三合一一体化系统

1080p双流

2进2出视频接口

应用场景:行政会议、应急指挥、远程会商、远程医疗、远程教育、远程法庭等行业应用

HUAWEI TE60

HUAWEI TE40

HUAWEI TE50

HUAWEI TE30

slide8

目录

1

  • 传统视频通讯发展的趋势与挑战

2

  • TE系列高清终端差异化亮点介绍

3

  • TE系列关键规格和竞争攻防策略
slide9
TEX0系列高清终端亮点

极致高清

超强性能

简单易用

开放融合

超高清视音频体验

  • 智能语音呼叫
  • Wi-Fi无线互联
  • TE30一体化设计
  • USB自动配置导入
  • VGA环回
  • IP/4E1/PSTN接入
  • H.323/SIP标准互通
  • OCS/Lync等UC融合
  • IMS融合
  • 1080P60高清双流
  • 智能人脸检测
  • 图像倍帧
  • AAC-LD宽频语音
  • 多视
  • 1080P@512K低带宽
  • 20%超强抗丢包
  • 接口丰富
slide10

极致高清

超强性能

简单易用

开放融合

超强图像自适应色彩还原

华 为 TEX0

业界其他厂家

图像正常照度效果(左)和低照度效果(右)

图像正常照度效果(左)和低照度效果(右)

智能降噪、三维色彩自动匹配(3D-ACM)和图像增强(VME),打造各种环境下极致逼真视频体验

slide11

极致高清

超强性能

简单易用

开放融合

业界独有的多视功能,满足多视角需求

全景1

全景2

数据共享

特写

IP网络

最大三路主流输入,无需MCU,终端组合多画面,单流传输,满足多视需求,节省带宽

slide12

极致高清

超强性能

简单易用

开放融合

业界最低带宽需求

华 为

业界其他厂家

1080p视频

1080p视频

传输带宽:512kbps

传输带宽:1~1.5Mbps

H.264HP +VME( Video Motion Enhance华为专利活动视频增强技术),带宽节省50%

  • “卫生部选择华为视讯系统有两个原因:首先、系统可扩展性很好,从12名用户很容易平滑扩容到1千用户;其次,系统易用性好,稳定性强,这些对于应急响应来说非常重要。”——吴先生,卫生部应急指挥系统项目主管
slide13

极致高清

超强性能

简单易用

开放融合

低带宽高清核心技术:VME

华为专利活动视频增强技术(VME)

采用智能算法,对视频图像中人眼感兴趣区域、活动区进行优化

活动区域

人眼感兴趣区域

人眼感兴趣区域优化

静止区域

无VME技术视频图像

VME技术编码视频图像

slide14

极致高清

超强性能

简单易用

开放融合

业界最强抗丢包性能

华 为 TEX0

业界其他厂家

20%网络丢包情况下,启用SEC抗丢包

5%网络丢包情况下,无SEC抗丢包技术

H. 264 SVC(国际标准,分层编码)+SEC(华为专利超强纠错)技术,网络20%抗丢包

slide15

极致高清

超强性能

简单易用

开放融合

接口丰富,满足集成会议室需求

集成会议室需求:连接多种音视频设备

TE系列终端重点接口介绍(以TE60为例)

4E1专网

VGA接投影仪

DP输入

高清摄像机3G-SDI输入

XLR接普通MIC

DVI/VGA输入

3G-SDI输出

DVI/VGA/标清复合输出

HDMI输入

DVII输出

DVI/标清输入

HDMI输出

HD-VI输入

HD-AI接口

RCA接口

PSTN网

高清摄像机系列

标清摄像机

调音台

阵列MIC

高清视频输出

TE系列终端丰富的视音频接口,满足客户大、中、小型会议室连接不同音视频设备的需求

slide16

极致高清

超强性能

简单易用

开放融合

系统部署易-无线连接

华 为TEX0系列

业界其他厂家

WiFi网络

Internet

无线Mic

无线数据共享

USB自动配置

  • WiFi网络连接,无线麦克风接入,无线数据共享,减少连线,方便会议室部署和数据共享
  • USB自动导入配置,无需手工设置,即插即用
  • 电视、摄像头、麦克风连线复杂
  • 需要专业IT人员进行安装、配置
  • 故障点多:85%终端故障是配置和连接线缆引起
slide17

极致高清

超强性能

简单易用

开放融合

呼叫发起易-智能语音呼叫

华 为TEX0

业界其他厂家

呼叫纽约

纽约会场

独有语音呼叫

  • 语音呼叫快速召集会议,10秒钟内完成呼叫,人人会用
  • 支持点到点、多点按会议模板的语音呼叫方式
  • 地址本查找操作复杂,需专业培训指导
  • 普通用户发起呼叫平均耗时至少3分钟
slide18

极致高清

超强性能

简单易用

开放融合

辅流发起易-无线数据共享,无需VGA线缆

华 为TEX0

业界其他厂家

VGA线

VGA线

VGA线

VGA线

  • 无需VGA线缆,支持Wi-Fi或 IP网络环境下的数据共享
  • Wi-Fi环境下,多人轮流共享,无需插拔线缆,方便易用
  • 客户端支持自动搜索会议室终端
  • 支持从终端WEB轻松获取客户端软件
  • VGA线缆或IP网络数据共享
  • 多人轮流共享,需反复插拔线缆,易用性差
  • 不支持自动搜索,需手工查找与连接
slide19

极致高清

超强性能

简单易用

开放融合

本地数据共享易-华为独有VGA环回

华 为TEX0

业界其他厂家

终端关机后的本地数据共享

终端关机后的本地数据共享

终端开机时的会议室图像

终端正常开机数据共享流

终端正常开机数据共享流

终端开机时的会议室图像

  • 本地会议与视频会议共用一个VGA接口,会议室布线简洁
  • 终端关机后,无须插拔VGA线缆,本地数据共享正常
  • 终端工作状态,无须插拔VGA线缆,会议数据共享正常
  • 需要部署多个数据共享设备,会议室布线复杂
  • 本地会议和视频会议数据共享间切换,用户须来回插拔VGA线缆
slide20

极致高清

超强性能

简单易用

开放融合

设备安装易-可以拿着走的TE30

麦克风,6米拾音

摄像头,12倍光学变焦

1080P高清编解码器

LCD状态显示屏

10.11.162.66

三合一

Wi-Fi连接

“三”位一体

摄像机、终端、麦克风

“三”插开局

插电源、插U盘、插电视

USB自动配置

语音呼叫

slide21

极致高清

超强性能

简单易用

开放融合

标准开放,融合互通

H.323/SIP/TIP

HUAWEI

SMC

MCU

OA对接

OutLook

SMC

MCU

统一通信

Lync

SameTime

eSpace

Skype

slide22

目录

1

  • 传统视频通讯发展的趋势与挑战

2

  • TE系列高清终端差异化亮点介绍

3

  • TE系列关键规格和竞争攻防策略
slide24
TE30接口连线部署图

3,.5mm音频输出

3,.5mm音频输入

VGA接投影仪

DVI/VGA输入

IP网络

slide27
TE40接口连线部署图

XLR接普通MIC

DVI/VGA输入

HDMII输入

HDMI输出

HD-VI输入

IP网络

VGA接投影仪

阵列MIC

RCA接调音台

高清摄像机系列

高清视频输出

PSTN网络

slide29
TE50接口连线部署图

XLR接普通MIC

3,.5mm音频输入

3G-SDI输出

标清输出

标清摄像机

3G-SDI输入

VGA输入

HDMI输出

HDMII输入

HD-VI输入

IP网络

高清摄像机

RCA接调音台

阵列MIC

VGA接投影仪

高清视频输出

高清摄像机

PSTN网络

slide31
TE60接口连线部署图

4E1专网

VGA接投影仪

XLR接普通MIC

高清摄像机3G-SDI输入

DP输入

DVI/VGA输入

DVI/VGA/标清复合输出

3G-SDI输出

DVI输入

HDMI输出

HDMII输入

HD-VI输入

IP网络

高清摄像机系列

高清摄像机系列

标清摄像机

RCA接调音台

阵列MIC

高清视频输出

PSTN网络
