高速公路监控系统集成

高速公路监控系统集成. 数据传输子系统建设. 主要内容. 主要工作任务. 1. 典型项目介绍. 2. 常 用 设 备. 3. 网上学习资源. 4. 1. 主要工作任务. 主要工作任务. 2. 典型项目. 典型项目 —— 南昌市西外环高速公路. 项 目 概 况： 起于昌北机场高速公路与昌九高速公路交汇处，途径乐化、蛟桥镇、湾里、望城、石埠，终于生米镇，与昌樟高速相接，全长 40.989 公里，投资概算 15.52 亿元。其实质是将南九、昌樟高速乐化至生米段西移出城市规划区的新建工程.

channing-thompson
Download Presentation

高速公路监控系统集成

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 高速公路监控系统集成 数据传输子系统建设

  2. 主要内容 主要工作任务 1 典型项目介绍 2 常 用 设 备 3 网上学习资源 4

  3. 1 主要工作任务

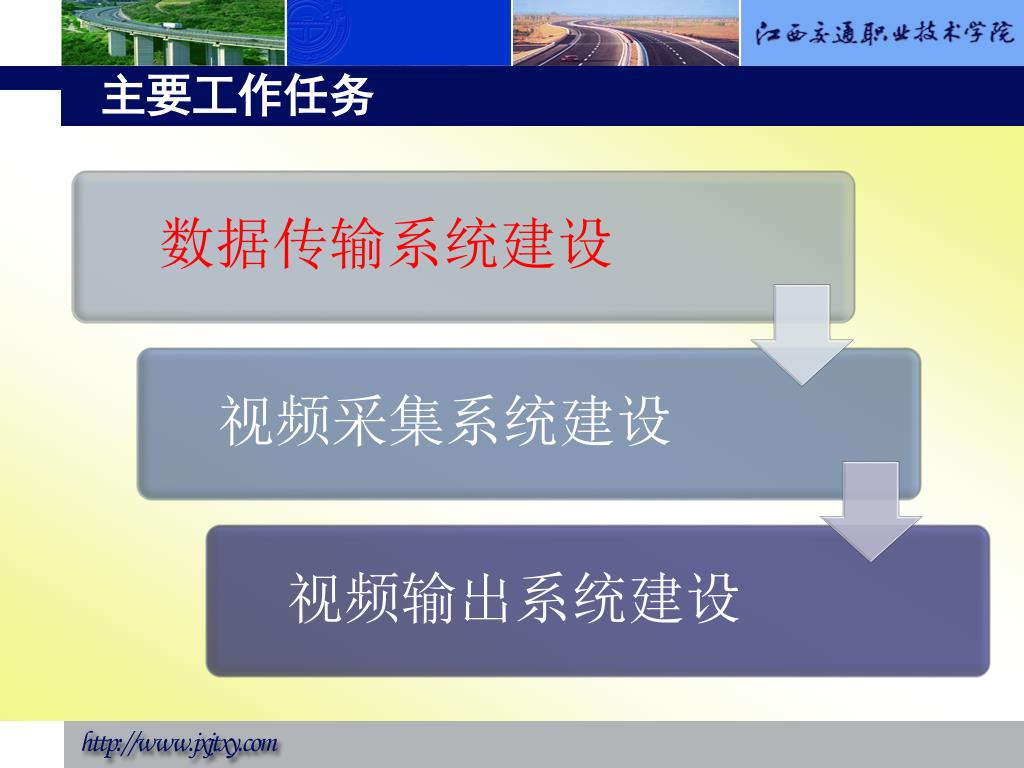

  4. 主要工作任务

  5. 2 典型项目

  6. 典型项目——南昌市西外环高速公路 项 目 概 况：起于昌北机场高速公路与昌九高速公路交汇处，途径乐化、蛟桥镇、湾里、望城、石埠，终于生米镇，与昌樟高速相接，全长40.989公里，投资概算15.52亿元。其实质是将南九、昌樟高速乐化至生米段西移出城市规划区的新建工程 机电项目概况：按《江西省高速公路联网收费、通信、监控总体设计方案》要求，采用三级管理。全线在湾里设收费、通信、监控分中心，下设5个收费站、1 个养护工区和1个服务区 监控系统建设内容：计算机系统、闭路电视系统(含视频采集系统)、外场设备。 • 数据传输系统建设要求： • 能够对采集到得信号进行处理，以便信号进行远距离传输 • 系统能够在户外的环境下进行正常工作 • 系统传输信号质量高 • 系统经济实用

  7. 视频采集系统需求分析 • 能够对重要地点进行固定监测，对路段进行全方位监视 • 系统能够在户外各种环境下正常工作 • 图像清晰度满足管理要求，系统能够长时间稳定的工作 • 系统经济实用 实现功能：收费广场视频采集+收费亭视频采集 ＋ 设备的稳定性好 ＋ 对工作环境的要求：温度－10－60 OC; 湿度20%－95%；防溅水；防尘埃；防雷；防腐防污（酸雾与汽车废气等）；防冲击和振动（机械应力10－50HZ ）；防动、植物；防霉和菌；防电磁与静电；防辐射；防风。 ＋ 系统的整体性价比高

  8. 功能分析

  9. 影像感应器：1/4″CCD 参考标准_广场设备技术指标 输出视频接口：1.0Vp-p 75Ω 信噪比：≥50dB 具有背景光自动补偿功能 摄像：625行，50帧/秒，2:1隔行扫描标准 镜头：F1.6=3.6~72mm，20变倍，自动对焦 扫描：水平360 °垂直+2°~-92° 密封、防尘、防雨, 防雾

  10. 一体化半球型1/4 ″ CCD彩色摄像机 参考标准_收费亭摄像机技术指标 解像度不低于470线，灵敏度≤2Lux 信噪比为46dB 视频输出接口：1Vp-p75Ω 3~6mm，手动调焦，自动光圈 防护罩防尘、密封

  11. 图像要求

  12. 常用设备 ３

  13. CCD摄像机原理

  14. 输出信号制式 • PAL制式： • 每帧625行，每秒50帧； • NTSC制式： • 每帧525行，每秒60帧； • CCIR制式： • 每帧625行，每秒50帧。 • 我国现在彩色视频信号用的是PAL制式，黑白视频信号用的是CCIR制式。

  15. 分辨率 评估摄像机分辨率的指标是水平分辨率，其单位为线对，即成像后可以分辨的黑白线对的数目。常用的黑白摄像机的分辨率一般为380-600，彩色为380-480，其数值越大成像越清晰。 一般的监视场合，用400线左右的黑白摄像机就可以满足要求。而对于医疗、图像处理等特殊场合，用600线的摄像机能得到更清晰的图像。

  16. 成像灵敏度 • 通常用最低环境照度要求来表明摄像机灵敏度 • 参考环境照度 • 夏日阳光下 100000Lux ， • 阴天室外 10000Lux ， • 电视台演播室 1000Lux ， • 距60W台灯60cm桌面 300Lux ， • 室内日光灯 100Lux ， • 黄昏室内 10Lux， • 20cm处烛光 10-15Lux， • 夜间路灯 0.1Lux

  17. 信噪比 • 信噪比： • 摄像机的图像信号与它的噪声信号之比。一般用dB表示。信噪比越高，表明这一指标越好。 • 信噪比的典型值 • 低于50dB图像较差 • 50dB，则图像有少量噪声，但图像质量较好 • 达到60dB，就不会出现噪声

  18. 云台 • 云台转速 • 5度/秒-120度/秒 • 云台旋转角度 • 上下0-90度；左右0-360度 • 云台载重 • 云台的载重是云台工作电机功率的直接反映，不能超过云台的载重规定

  19. 通信接口 BNC S-Video

  20. 镜头 焦距：镜头焦距大小决定试场角的大小。 计算公式：f=vD/V，或f=hD/H。 光圈：表示镜头光通量的大小。F=f/D； F为光圈指数，F值越小，光通量越大； f为镜头焦距； D为通光孔径。

  21. 网上学习资源 4

  22. 网上学习资源 • http://www.hc360.com • （慧聪网） • http://bbs.tranbbs.com • （中国交通技术论坛） • http://www.itsobserve.com/ • （智能交通网）

  23. 谢谢！
