地球物理测井基本原理及应用 主讲：周文教授邓虎成讲师学时：34(理论)+6(实习)

第六章重复式地层测试（RFT）及解释 重复式地层测试（RFT）基本原理 RFT测试资料的解释工程测井方法简介

重复式地层测试（RFT）基本原理 • 特点 • 一次下井可以测量多相高精度压力资料 • 测量同时可以进行流体取样（两个） 6.1.1 工作原理 • 紧贴井壁打开流动阀门； • 流体流入取样器和测试室，并记录压力； • 测试室充满流体后继续测量压力（压力恢复测试） RFT预测试和取样系统

重复式地层测试（RFT）基本原理 • 流体压降及压力恢复分析 • 确定地层流动参数（主要是K值） • 确定地层压力等。 6.1.2 用途

重复式地层测试（RFT）资料解释 • 流动压力曲线摸数为与取样罐连接的阻流器尺寸。图6—1 流动压力与灌满取样罐时间关系

重复式地层测试（RFT）资料解释 • 估计地层渗透率 • ①压力降落分析 • 球型流动时的压力降落： • rp/re —— 一般小球型流动

重复式地层测试（RFT）资料解释 • 估计地层渗透率 • ①压力降落分析 • 换算为常用的油田单位时（）： • 对于标准的斯伦贝谢公司的RFT测井仪，使用短测试室时，常数为“5660”；使用快速测试室时为“2395”；使用大面积封隔器时为“1107”。

测试室 压力差（psi）时间（s）流速（m3/s）估算渗透率(10-3μm2) 慢速测试室 2050 15.4 0.65 Kd=0.45 快速测试室 4470 6.1 1.64 Kd=0.52 重复式地层测试（RFT）资料解释 • 估计地层渗透率 • ①压力降落分析 • 双测试室的压降示例分析： • RFT测试压降分析所得结果预测试过程中的典型压力曲线

重复式地层测试（RFT）资料解释 • 估计地层渗透率 • ②压力恢复分析（无限均匀介质） • Ks=1856× (q1/m)2/3(фc1)1/2×10-3μm2 • Ф—地层孔隙度； • q1—径向流动段稳定流量； • m—直线段斜率； • c1—综合压缩系数。典型的压力恢复曲线

重复式地层测试（RFT）资料解释 • 产能曲线估计 • 根据所测得的渗透率可以计算出地层的产能（按达西公式—在达西流条件下）： • 油：Qo=〔7.07kh(pe-pw)〕/〔μln(re/rw)〕 • 气：Qq= 〔39.76kh(pe-pw)〕/〔Bgln(re/rw)〕

重复式地层测试（RFT）资料解释 • 估计油气比 • 根据取样器中的油气量估计油气比。 • 分析地层流体性质 • 判断油（气）水界面图6—22 压力剖面上油、气水层分布图

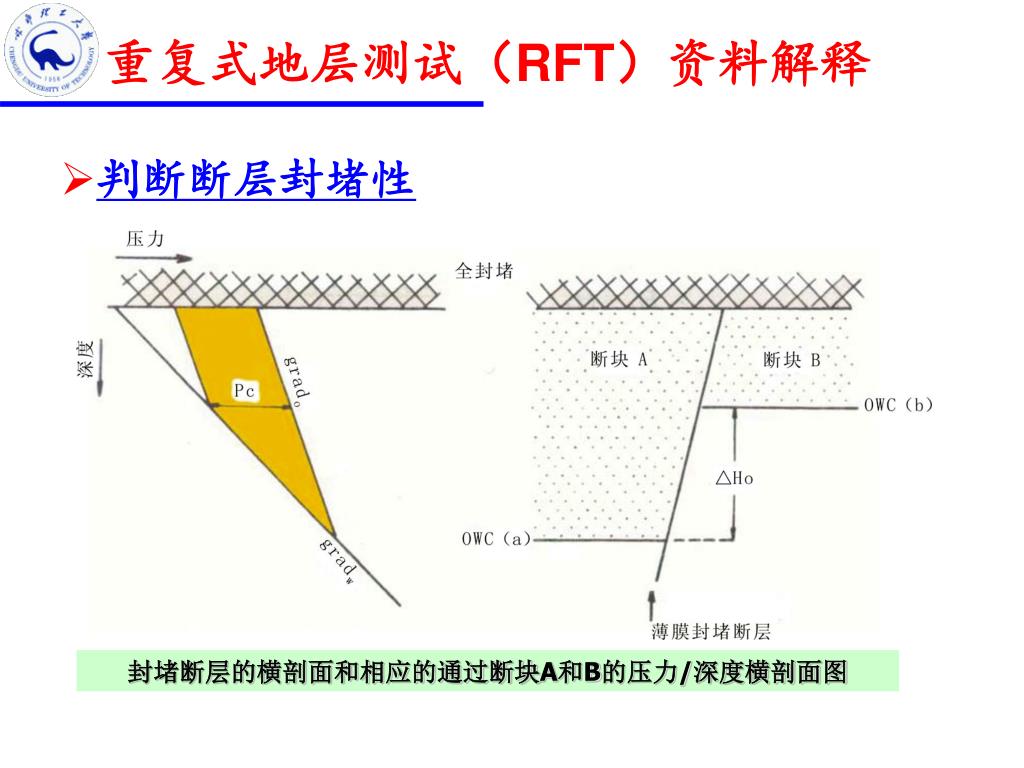

重复式地层测试（RFT）资料解释 • 判断断层封堵性封堵断层的横剖面和相应的通过断块A和B的压力/深度横剖面图

地面井位 地下井位地面井位地下井位工程测井方法简介 • 井斜测井 • 测量井斜角和井斜方位的测井方法。 • 通过电阻率井斜测量仪 • ①井斜的可变电阻来测量井斜。 • ②磁针方位变化的可变电阻来测量方位角。

工程测井方法简介 • 固井质量测量声幅测井图6—41 声波变密度测井图（水泥环与地层胶结较差）
