Оборудование для очистных сооружений

1. Оборудование для очистных сооружений

2. Обзор оборудования Обработка осадка Механическая очистка Биологическая очистка Новинка

3. Погружные мешалки

4. Моделирование работы мешалок в резервуаре

5. Аэротенк

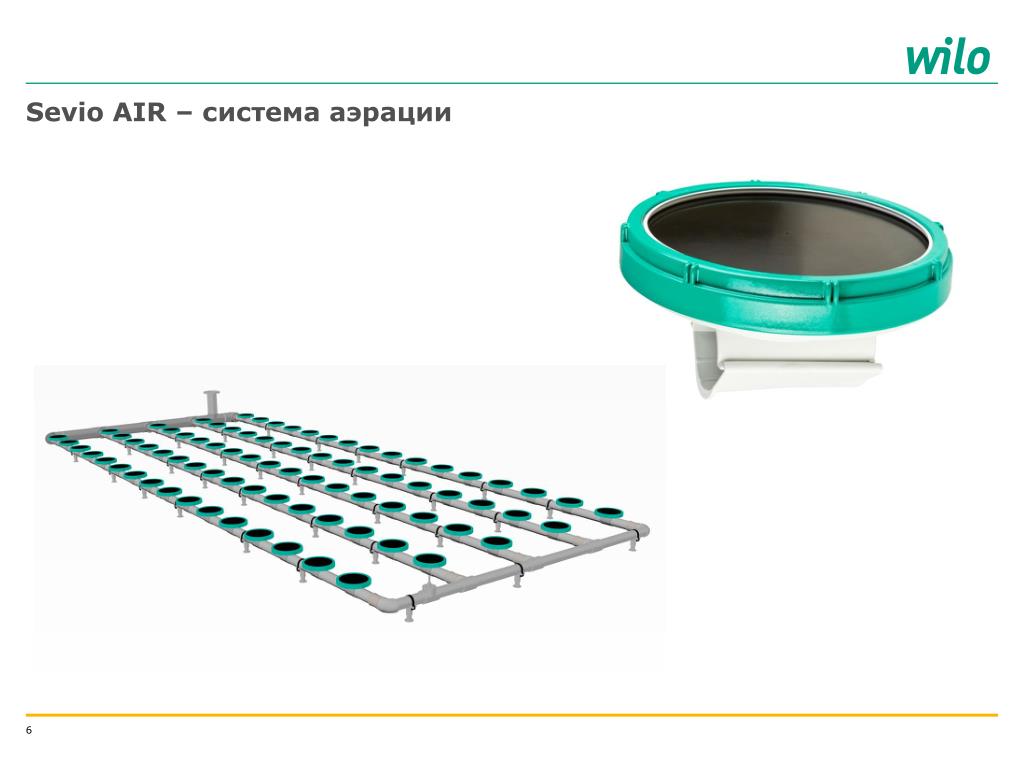

6. Sevio AIR – система аэрации

7. Sevio AIR – элементы системы • Трубопровод подачи воздуха - колено • Трубопровод подачи воздуха • Трубопровод подачи воздуха – распределительные элементы • Фланцевое соединение (1 шт. в комплекте поставки) • Крепление трубопровода подачи • Подающий коллектор • Соединение трубопровода • Поддерживающий элемент соединяющих частей • Трубопровод распределения воздуха • Поддерживающий элемент трубопровода • Мелкопузырчатый аэратор • Вентиль • Дренажный трубопровод • Дно резервуара • Трубопровод сбора конденсата • Drainage coupling (1 шт. в комплекте поставки) • Соединение трубопровода

8. Характеристика изделия • Надежность процесса и регулирование благодаря замкнутой системе трубопроводов • Повышение энергоэффективности (при реконструкции старой системы) • Повышенная способность аэрации благодаря перфорации, покрывающей весь диск мембраны 1500 маленьких пор! • Быстрый и простой монтаж системы благодаря модульной конструкции системы, без склеивания и сварки • Система аэрации легко может быть установлена на существующих сооружениях очистки сточных вод с повышением их эффективности

9. Конструкция дискового аэратора • Удерживающее кольцо • Стопорное кольцо • Мембрана • Поддержка мембраны = Распределяющее устройство • Обратный клапан • Корпус аэратора • Уплотнение • Зажим для крепления к аэратора на трубопроводе

10. Технические данные • Объем воздуха (при стандартных условиях: 0 °C и 1.013 мбар): • Диапазон воздушного потока1-8 м³/ч • Мин. воздушный поток  1.5 м³/ч • Рекомендуемый воздушный поток  4.5 м³/ч • Макс. воздушный поток  6.0 м³/ч • Диаметр мембраны: 237 мм • Площадь мембраны: 0.044 м² • Диаметр пузырьков: 1-3 мм • Потери напора: 22-43 мбар • Эффективная площадь аэрации: 5-30 % • Температурный диапазон: 0-100oC

11. Комплект поставки • Трубопровод подачи воздуха: пластик или нержавеющая сталь • Трубопровод распределения воздуха: пластик или нержавеющая сталь • Крепление трубопроводов: пластик или нержавеющая сталь

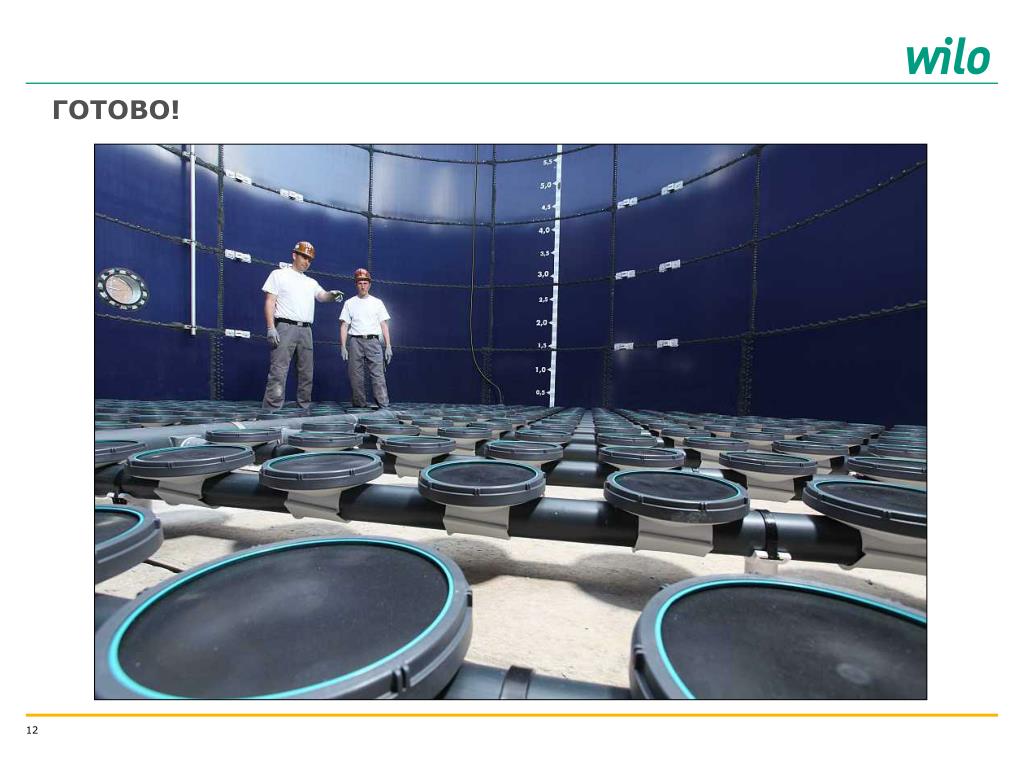

12. ГОТОВО!

13. Установка: Тест на чистой воде

14. Сравнение системы аэрации в зависимости от количества аэраторов C B A Модель рассчитана на: Длина резервуара 10 m Ширина резервуара 10 m Глубина резервуара 6 m Площадь резервуара 100 m²

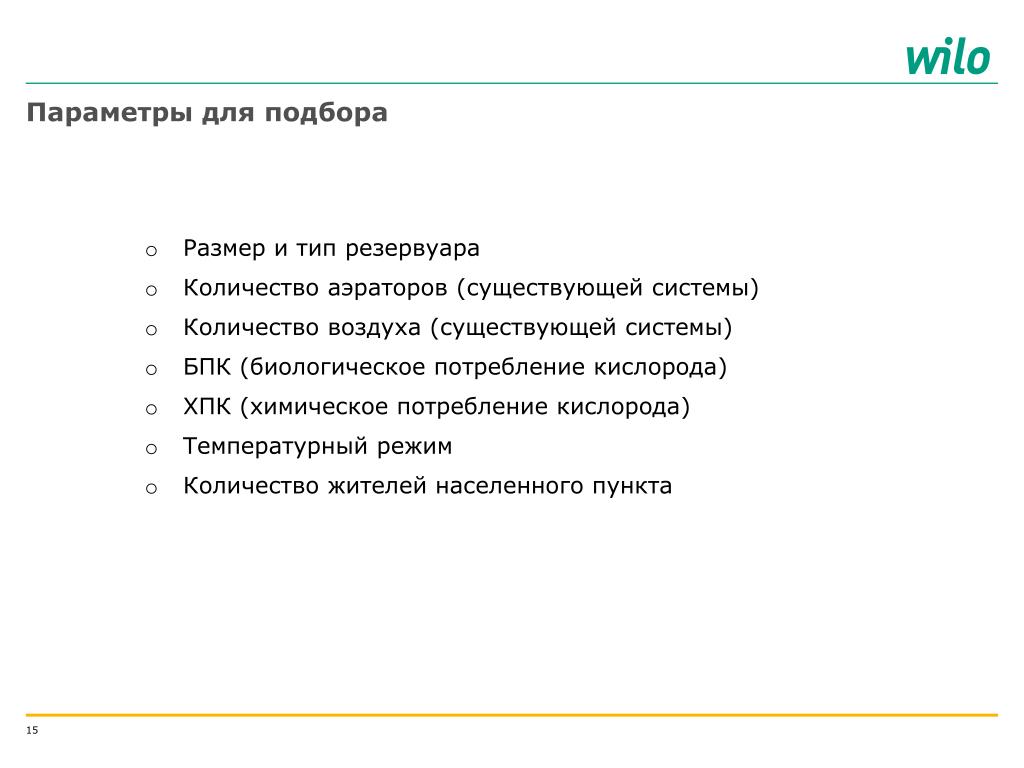

15. Параметры для подбора • Размер и тип резервуара • Количество аэраторов (существующей системы) • Количество воздуха (существующей системы) • БПК (биологическое потребление кислорода) • ХПК (химическое потребление кислорода) • Температурный режим • Количество жителей населенного пункта

16. Преимущества системы аэрации • Системный подход к подбору оборудования • Поиск наиболее рационального метода / решения

17. Перемешивание пластмассовой загрузки • Установка Wilo-Sevio ACT: • Плавное перемещение и распределение загрузки с поверхности резервуара в основной объем сооружения • Применим для любых форм резервуаров • Устройство легко снимается для технического обслуживания и ремонта • Применение тихоходных мешалок ведет к сбережению энергии • Простота в эксплуатации и обслуживании

18. Wilo-Sevio ACT Концентрация загрузки в круглом резервуаре

19. Модульная установка WILO Sevio ACT

20. Wilo-Sevio ACT– Пример установки • 6 установокWilo-Sevio ACT равномерно установленных в сооружении Эксплуатация Простая установка и обслуживание благодаря подъемным приспособлениям Оптимизация системы Оптимизация энергопотребления системы Опыт применения - Вопрос открыт

21. Благодарю за внимание!
