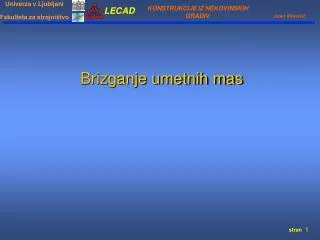

  1. Brizganje umetnih mas

  2. Potek današnje vaje: - uvod - delovni princip brizganja - osnovne komponente kalupa - delovni cikel - nekatera priporočila in smernice pri izdelavi odlitka - modeliranje modela odlitka

  3. T T t t Uvod: Porast temperature v odvisnosti od zgradbe umetne plastike: Amorfne plastike: PS, Vinil, ABS... Plastike s kristalno zgradbo: PE, Nylon, PET...

  4. Uvod: Relacije med pritiskom, vulumnom in temperaturo v kalupu: - T > To  večja je razlika, večji bo skrček po ohladitvi T … temperatura v kalupu To… temperatura okolice - p  večji je pritisk v kalupu, manjši bo skrček in obratno - t  dlje časa, ko deluje pritisk na plastiko v kalupu, manjši bo skrček

  5. Delovni princip brizganja:

  6. Osnovne komponente kalupa:

  7. Delovni cikel: a) strjevanje umetne mase b) odpiranje orodja c) Izbijanje odlitka iz kalupa

  8. Delovni cikel: Čas trajanja cikla v odvisnosti od največje debeline stene ( Texas Plastic Technologies).

  9. Dolivek in razvodni kanali: Vplivi na lokacijo, velikost in obliko dolivnega mesta: - geomerija - debelina stene (d < 0,5 do 0,7 s) - smer mehanske obremenitve - zahteve po obliki, dimenzijah, izgledu - dolžina in karakteristika toka - viskoznost - temperatura - delilne ravnine - izmet - stroški izdelave (oblika)

  10. Dolivek in razvodni kanali: Funkcije razvodnih kanalov: - Razvodi staljeno plastiko po najkrajši poti z minimalnimi izgubami toplote in pritiska. - Material mora vstopiti v kalup preko vseh dolivkov hkrati, z enakim pritiskom in enako temperaturo. - Zaradi prihranka na materialu morajo biti prerezi razvodnih kanalov čim krajši (d = smax+ 1.5 mm). - Od oblike razvodnih kanalov so odvisni tudi stroški izdelave

  11. Smernice za dimenzioniranje razvodnih kanalov: s - debelina stene [mm] D - premer razvodnega kanala [mm] G - teža komada [g] Diagram 1 se nanaša na materiale: PS, ABS, SAN, CAB… Diagram 2 se nanaša na materiale: PE, PP, PA, PC, POM...

  12. Vplivi na postavitev gnezd: - Vsi kalupi se morajo polniti istočasno, z enako temperaturo raztopljene plastike. - Čim krajše dolžine razvodnih kanalov, da je čim manj odpadka. - Razmak med dvema gnezdoma mora biti dovolj velik (vgradnja hladilnih linij, ipd.) - Vsota vseh reakcijskih sil mora biti v težišču.
