Современная геодезическая основа Московского региона

1. Начальник отдела №8 ГУП «Мосгоргеотрест» С.Г.Гаврилов Современная геодезическая основа Московского региона Доклад на научно-практической конференции GeoForm+ 2012, секция «Опыт и проблемы создания сетей ГНСС в России на территории городов и регионов» Москва, 14 марта 2012 года

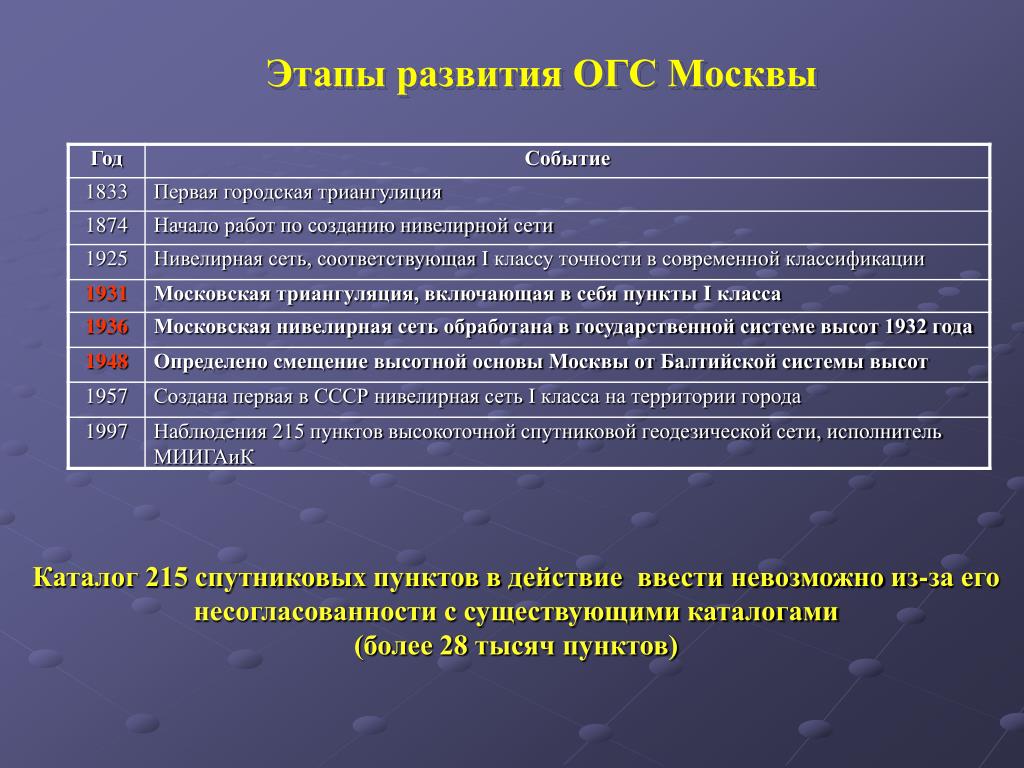

2. Этапы развития ОГС Москвы Каталог 215 спутниковых пунктов в действие ввести невозможно из-за его несогласованности с существующими каталогами (более 28 тысяч пунктов)

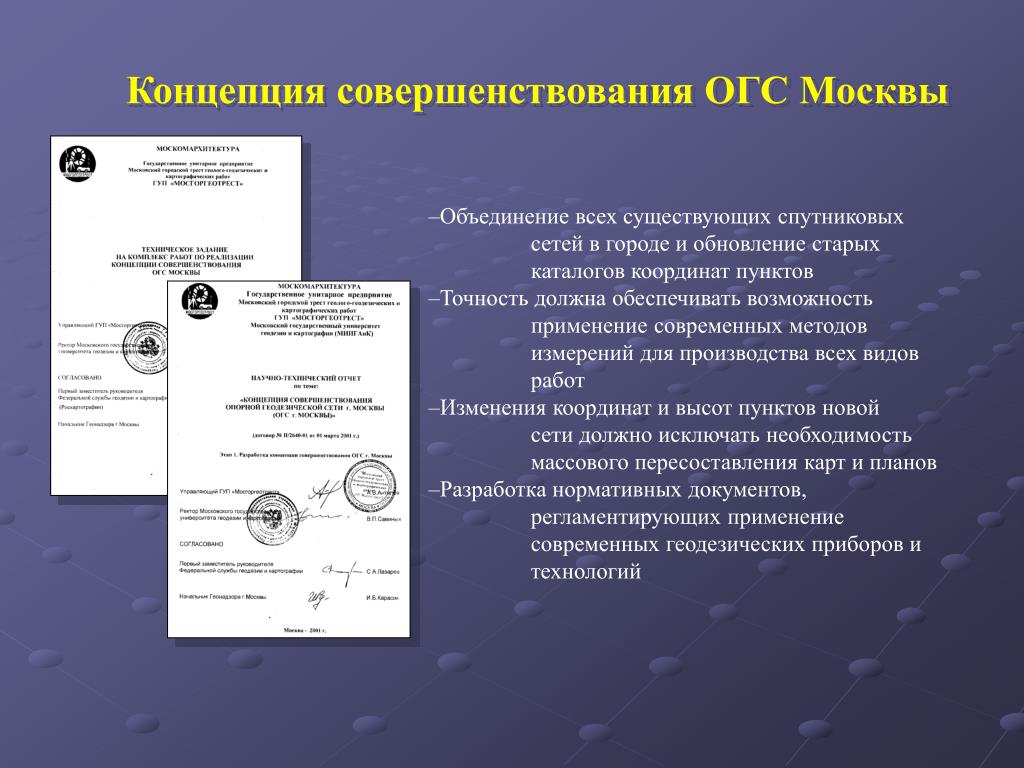

3. Концепция совершенствования ОГС Москвы • Объединение всех существующих спутниковых сетей в городе и обновление старых каталогов координат пунктов • Точность должна обеспечивать возможность применение современных методов измерений для производства всех видов работ • Изменения координат и высот пунктов новой сети должно исключать необходимость массового пересоставления карт и планов • Разработка нормативных документов, регламентирующих применение современных геодезических приборов и технологий

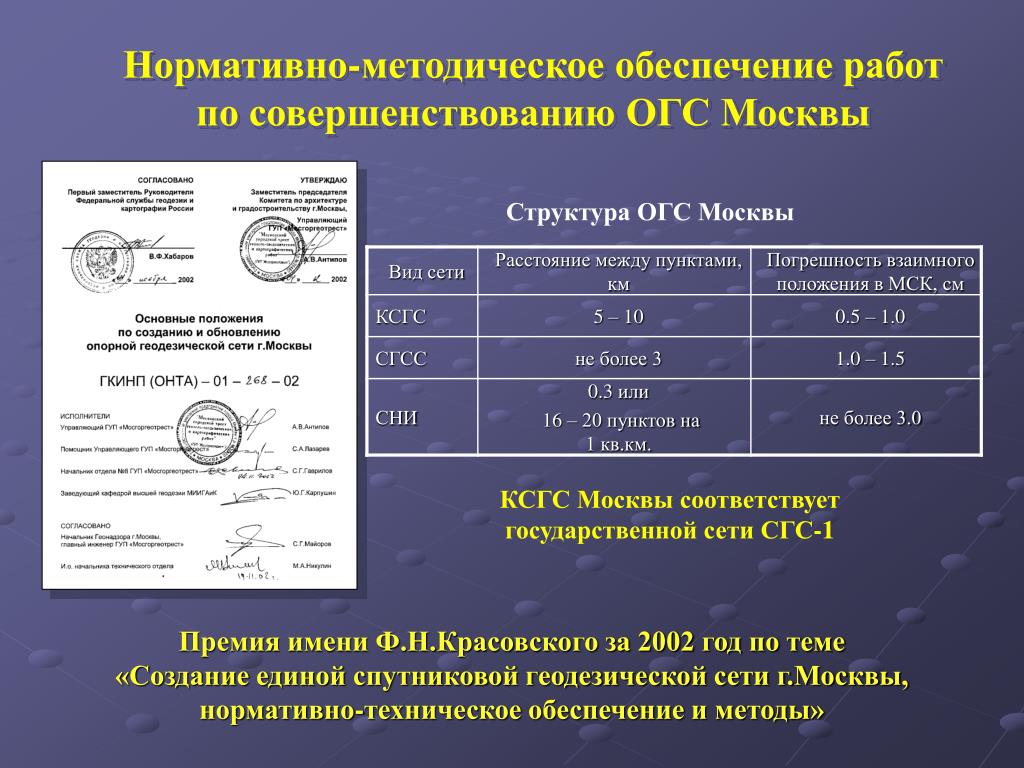

4. Нормативно-методическое обеспечение работ по совершенствованию ОГС Москвы Структура ОГС Москвы КСГС Москвы соответствует государственной сети СГС-1 Премия имени Ф.Н.Красовского за 2002 год по теме «Создание единой спутниковой геодезической сети г.Москвы, нормативно-техническое обеспечение и методы»

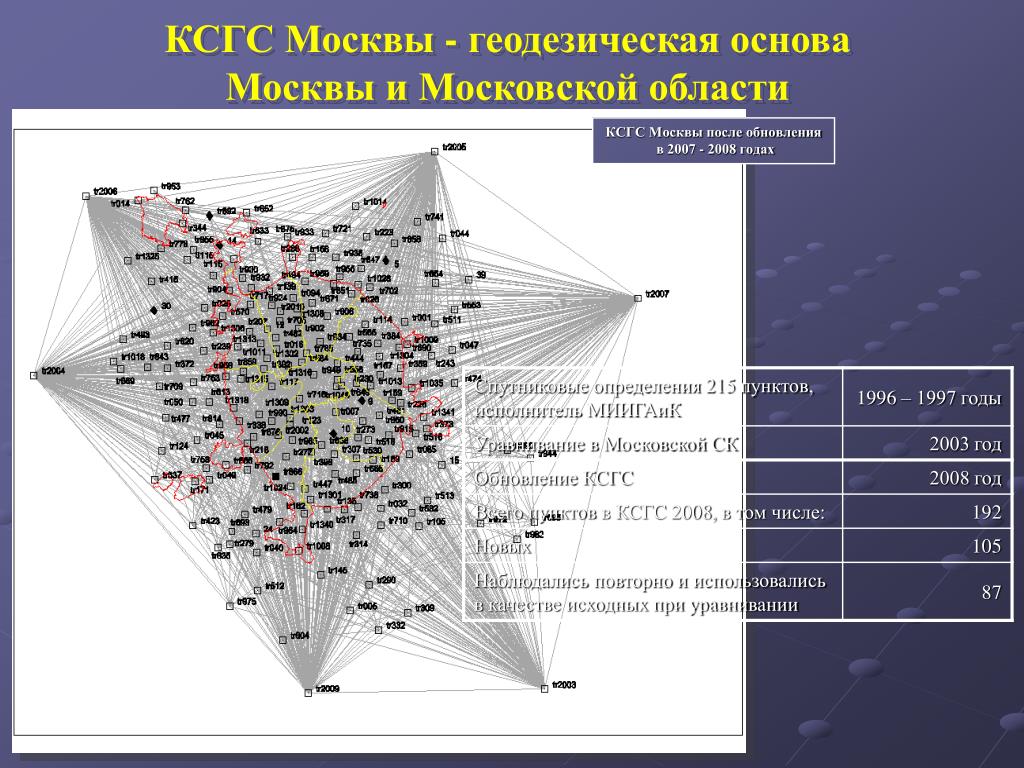

5. КСГС Москвы - геодезическая основа Москвы и Московской области КСГС Москвы после обновления в 2007 - 2008 годах

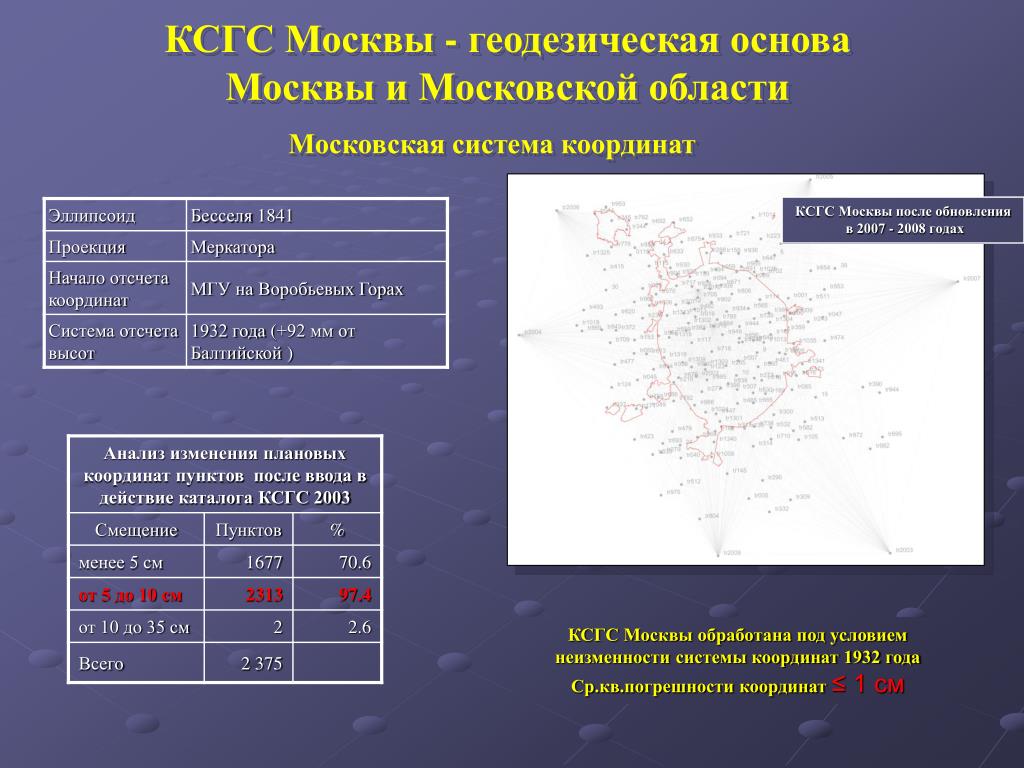

6. КСГС Москвы - геодезическая основа Москвы и Московской области Московская система координат КСГС Москвы после обновления в 2007 - 2008 годах КСГС Москвы обработана под условием неизменности системы координат 1932 года Ср.кв.погрешности координат ≤ 1 см

7. КСГС Москвы - геодезическая основа Москвы и Московской области Система МСК - 50 КСГС Москвы после обновления в 2007 - 2008 годах Результаты уравнивания 2003 КСГС Москвы обработана под условием неизменности системы координат МСК-50 как единое геодезическое построение. Ср.кв.погрешности координат≤ 1 см. Дециметровые смещения не обнаружены.

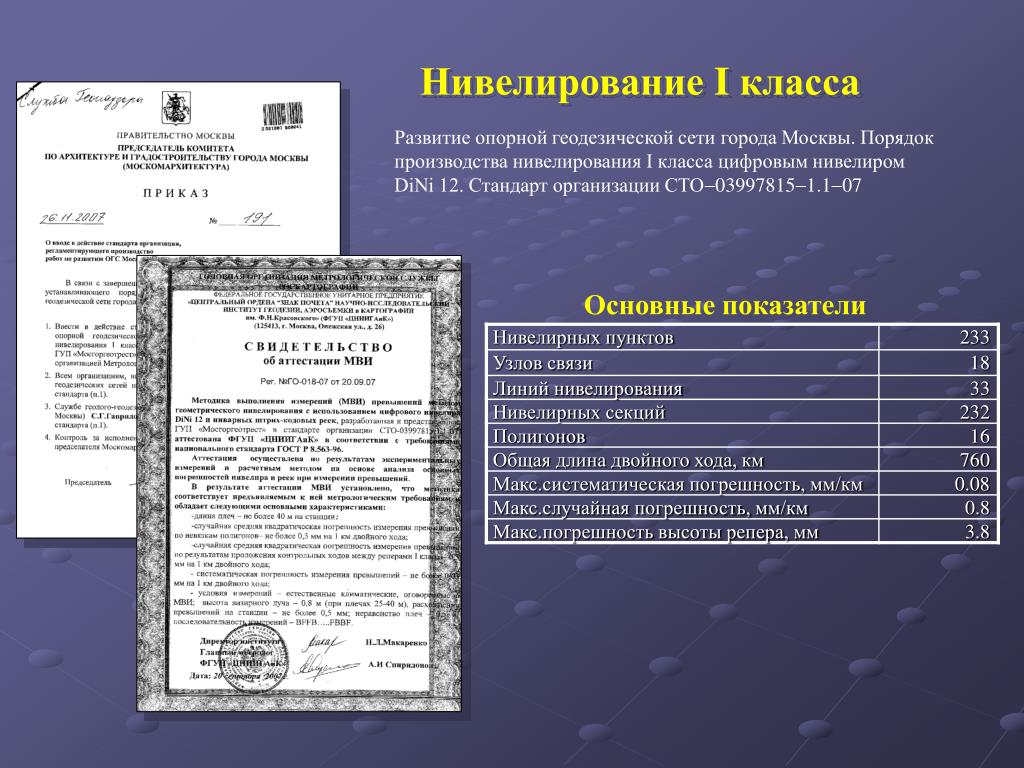

8. Нивелирование I класса Развитие опорной геодезической сети города Москвы. Порядок производства нивелирования I класса цифровым нивелиром DiNi 12. Стандарт организации СТО039978151.107 Основные показатели

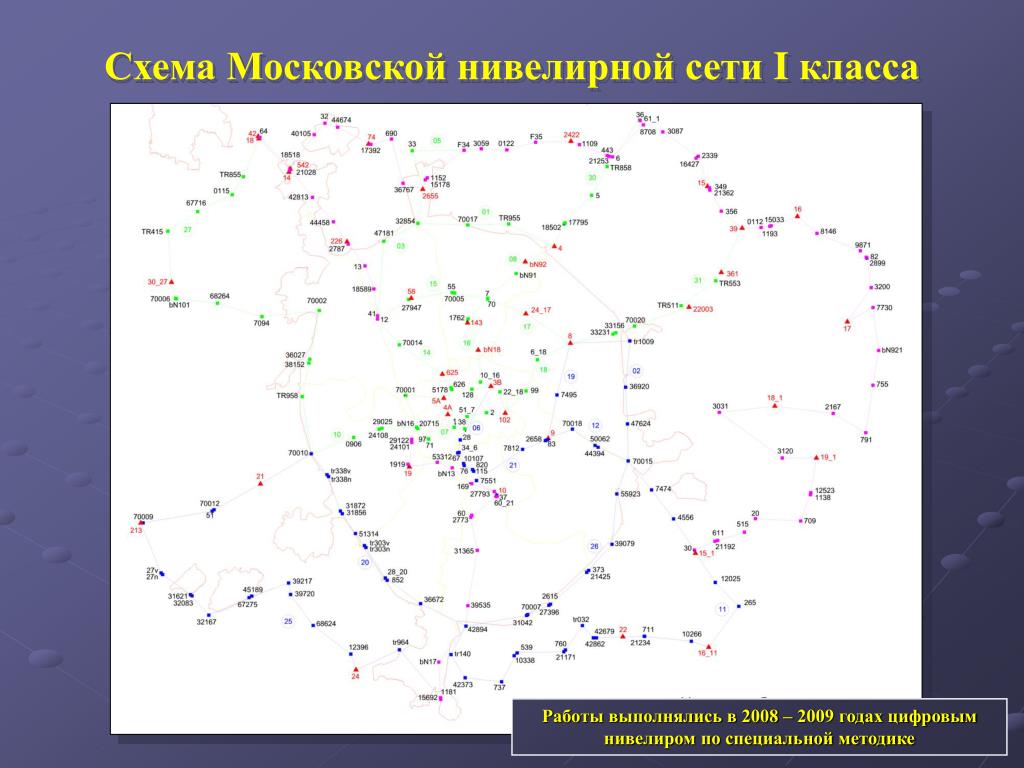

9. Схема Московской нивелирной сети I класса Работы выполнялись в 2008 – 2009 годах цифровым нивелиром по специальной методике

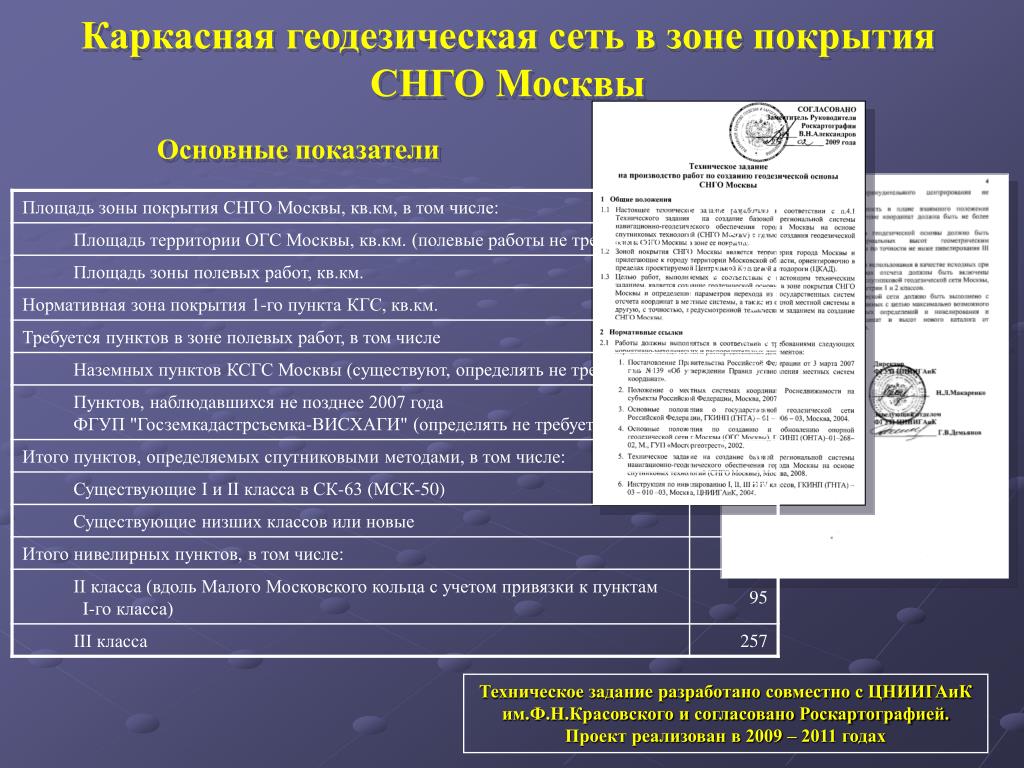

10. Каркасная геодезическая сеть в зоне покрытия СНГО Москвы Основные показатели Техническое задание разработано совместно с ЦНИИГАиК им.Ф.Н.Красовского и согласовано Роскартографией. Проект реализован в 2009 – 2011 годах

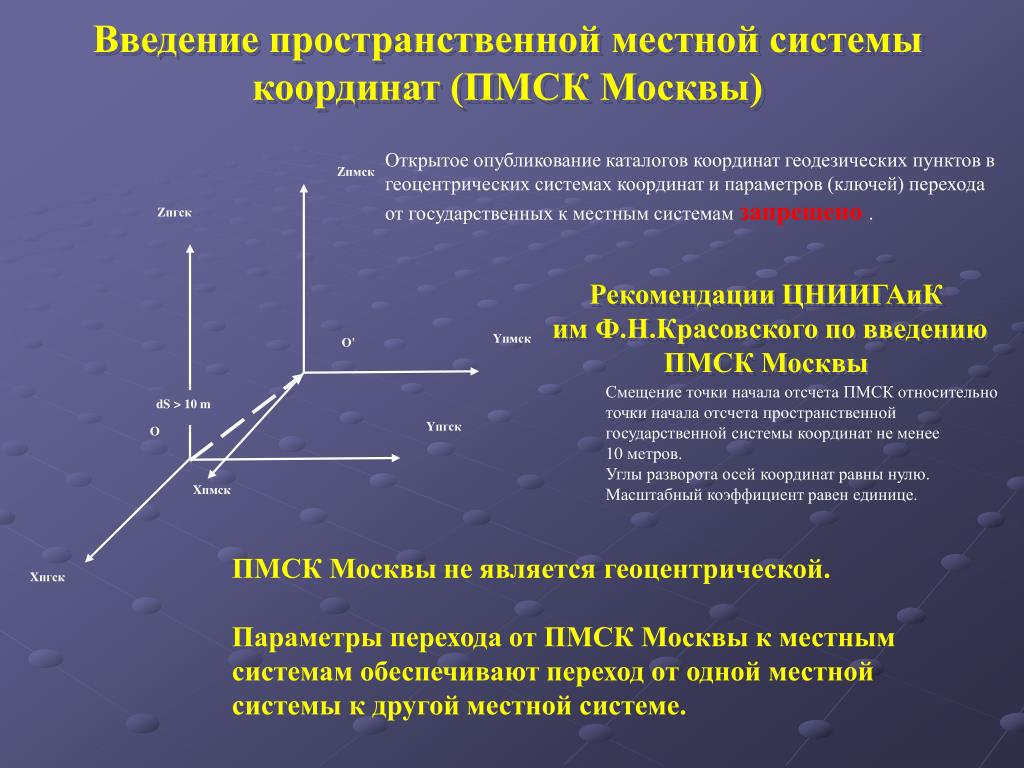

11. Zпмск Zпгск Yпмск О' dS> 10 m Yпгск О Xпмск Xпгск Введение пространственной местной системы координат (ПМСК Москвы) Открытое опубликование каталогов координат геодезических пунктов в геоцентрических системах координат и параметров (ключей) перехода от государственных к местным системам запрещено. Рекомендации ЦНИИГАиК им Ф.Н.Красовского по введению ПМСК Москвы • Смещение точки начала отсчета ПМСК относительно точки начала отсчета пространственной государственной системы координат не менее 10 метров. • Углы разворота осей координат равны нулю. • Масштабный коэффициент равен единице. ПМСК Москвы не является геоцентрической. Параметры перехода от ПМСК Москвы к местным системам обеспечивают переход от одной местной системы к другой местной системе.

12. Вывод параметров перехода и формирование моделей высот квазигеоида Схема расположения пунктов Основные показатели Остаточные уклонения Модель высот квазигеоида Используется модель высот квазигеоида 29 НИИ МО РФ с поправками за разницу геодезических высот в ПМСК Москвы и в международной пространственной системе координат.

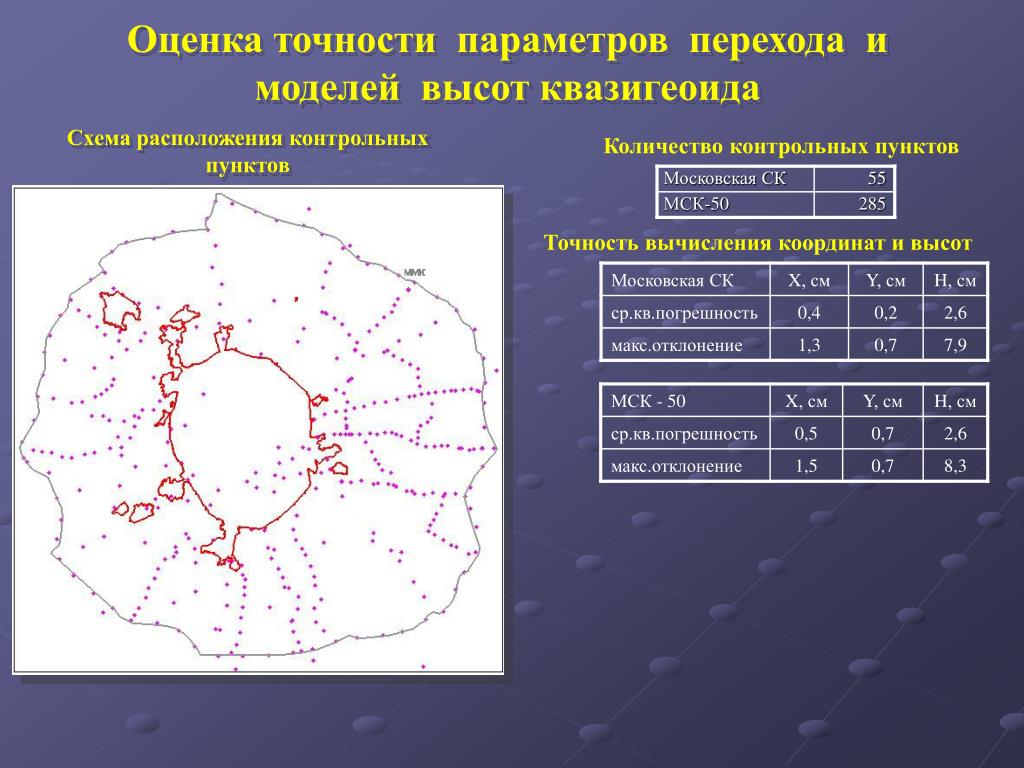

13. Оценка точности параметров перехода и моделей высот квазигеоида Схема расположения контрольных пунктов Количество контрольных пунктов Точность вычисления координат и высот

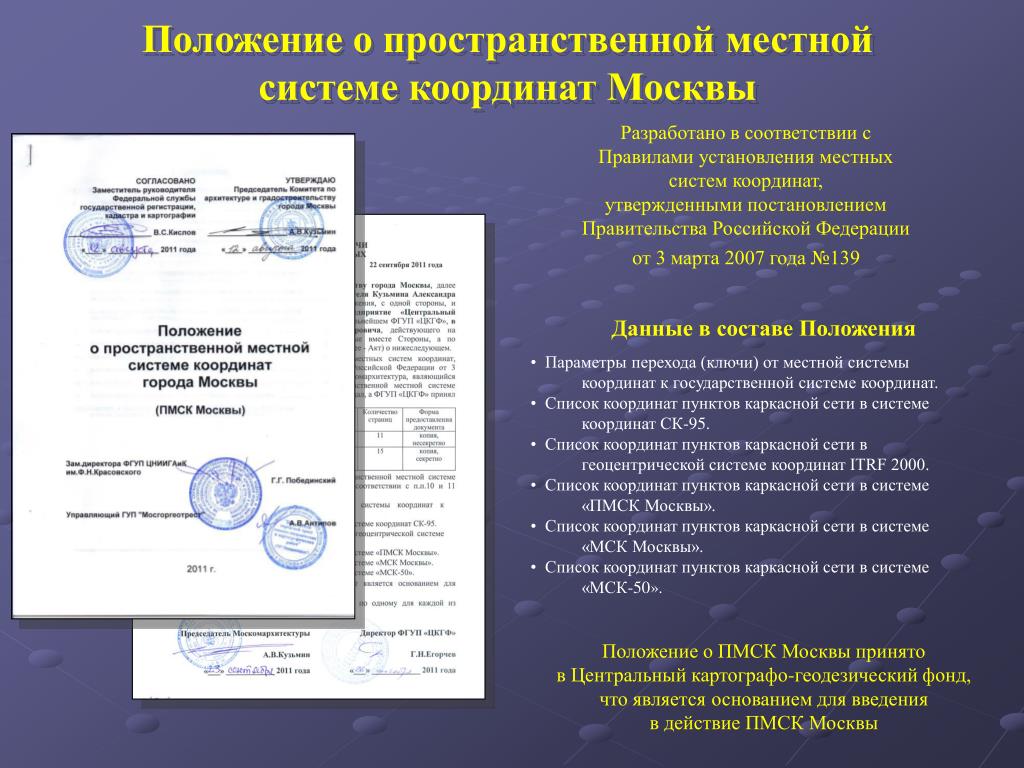

14. Положение о пространственной местной системе координат Москвы Разработано в соответствии с Правилами установления местных систем координат, утвержденными постановлением Правительства Российской Федерации от 3 марта 2007 года №139 Данные в составе Положения • Параметры перехода (ключи) от местной системы координат к государственной системе координат. • Список координат пунктов каркасной сети в системе координат СК-95. • Список координат пунктов каркасной сети в геоцентрической системе координат ITRF 2000. • Список координат пунктов каркасной сети в системе «ПМСК Москвы». • Список координат пунктов каркасной сети в системе «МСК Москвы». • Список координат пунктов каркасной сети в системе «МСК-50». Положение о ПМСК Москвы принято в Центральный картографо-геодезический фонд, что является основанием для введения в действие ПМСК Москвы

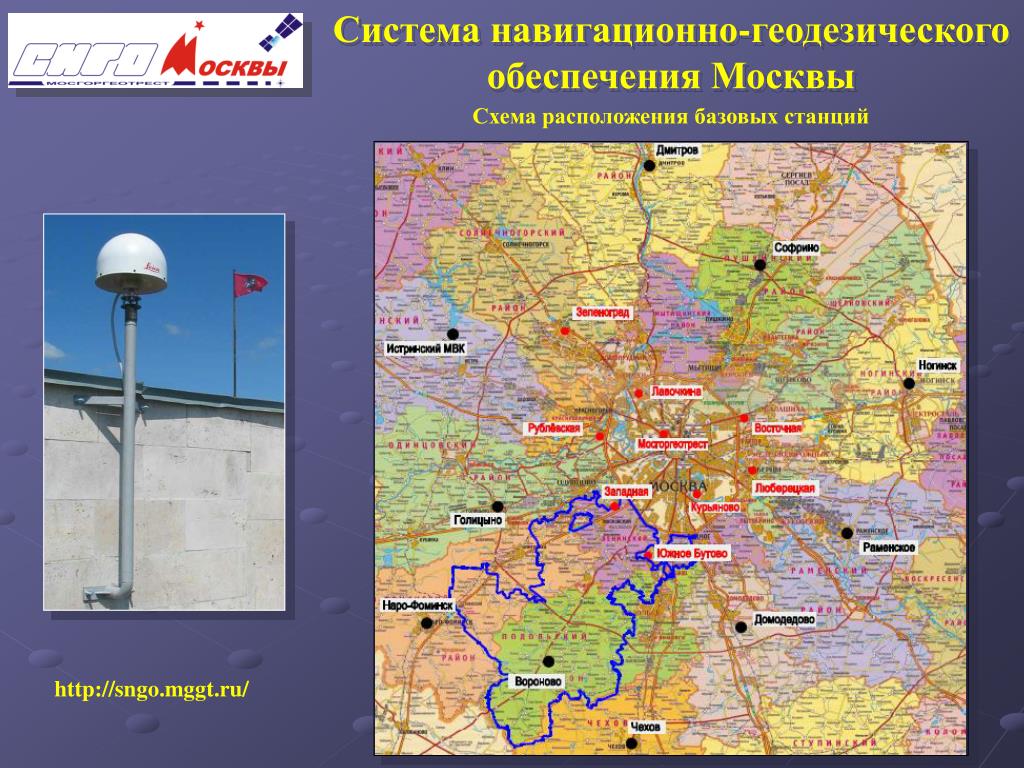

15. Система навигационно-геодезического обеспечения Москвы Схема расположения базовых станций http://sngo.mggt.ru/

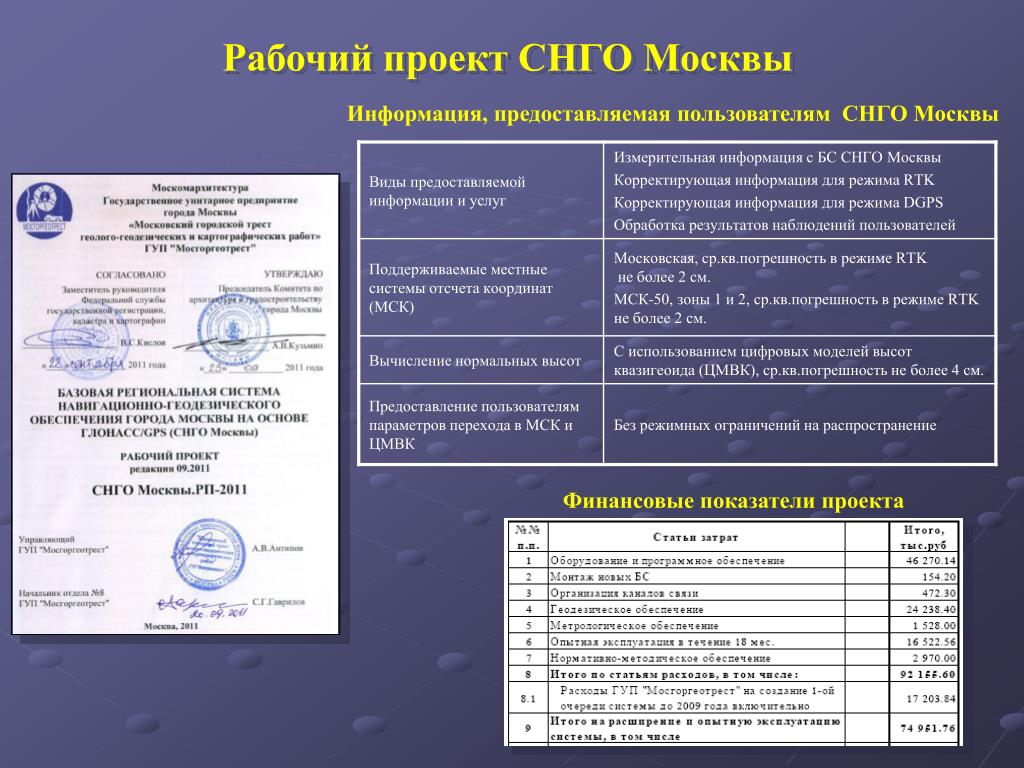

16. Рабочий проект СНГО Москвы Информация, предоставляемая пользователям СНГО Москвы Финансовые показатели проекта

17. Признательность • Росреестр, Московская территориальная инспекция Госгеонадзора. • Правительство Москвы, Москомархитектура. • ФГУП ЦНИИГАиК им Ф.Н.Красовского. • Лейка Геосистемс, ее представители в России компании Навгеоком и Геометр-Центр. • ФГУП «Госземкадастрсъемка-ВИСХАГИ». • Организации, участвующие в опытной эксплуатации СНГО Москвы.

18. Отдел №8 ГУП «Мосгоргеотрест» • Проекты обновления геодезической основы городов и территорий • Высокоточные геодезические измерения всех видов • Уравнивание и оценка точности геодезических построений • Введение местных систем отсчета координат и высот • Геодезическое обеспечение систем базовых станций ГЛОНАСС/GPS 125040, Москва, Ленинградский проспект, дом 11 Начальник отдела №8 ГУП «Мосгоргеотрест» Гаврилов Сергей Геннадиевич, 499-257-7762
