教育部职业教育与成人教育司推荐教材 高等职业技术教育教材建筑识图与房屋构造（第2版）主编: 张小平

第三篇建筑构造 民用建筑构造概述基础与地下室墙体楼地层构造楼梯屋顶 10 11 12 13 14 15

第三篇建筑构造 门窗变形缝工业化建筑体系工业建筑概述 16 17 18 19 1

第三篇建筑构造 16 门窗教学目标通过本章学习，学生应掌握以下内容：（1）门的分类、组成与尺度；装饰木门构造；铝合金门构造；塑料门构造。（2）窗的分类、组成与尺度；装饰木窗构造；铝合金窗构造；塑料窗构造。门和窗是房屋的重要围护配件。门的主要功能是交通联系、疏散、兼做采光和通风；窗的主要功能是采光、通风、接受日照及供人眺望。在不同情况下，门窗还具有保温、隔声、防风、防水等功能。所以对门窗的构造要求是坚固耐用、开启方便、关闭紧密、美观大方，便于维修和清洗。

第三篇建筑构造 16.1 门 16.1.1 门的分类（1）按开启方式可分为平开门、弹簧门、推拉门、折叠门、卷帘门、转门等（图16.1）。 ①平开门平开门是水平开启的门，它的铰链装于门扇的一侧与门框相连，使门扇围绕铰链轴转动。门扇有单扇、双扇和内开、外开之分。平开门构造简单，开启灵活，加工制作简便，易于维修，是建筑中最常见、使用最广泛的门。

第三篇建筑构造 ②弹簧门弹簧门的开启方式与普通平开门相同，所不同的是以弹簧铰链代替了普通铰链，借助弹簧的力量使门扇能向内、向外开启并经常保持关闭。弹簧门使用方便、美观大方，广泛用于商店、学校、医院、办公楼和商业大厦。为避免人流相撞，门扇或门扇上部应镶嵌玻璃。 ③推拉门推拉门是门扇通过上下轨道，左右推拉滑行进行开关，有单扇和双扇之分。推拉门受力合理、开启时不占空间，但构造复杂，多用于办公楼、宾馆、大酒店等公共建筑中的门。推拉门常采用玻璃门扇，可设置光电管或触动式设施实现自动启闭。

第三篇建筑构造 ④折叠门折叠门可分为侧挂式和推拉式两种。由多扇门构成，每扇门宽度为500～1000mm，一般以600mm为宜，适用于宽度较大的洞口。侧挂式折叠门与普通平开门相似，只是门扇之间用铰链相连而成。推拉式折叠门与推拉门构造相似，在门顶或门底装滑轮及导向装置，每扇门之间以铰链相连，开启时门扇通过滑轮沿着导向装置移动。折叠门开启时占用空间少，但构造较复杂，一般用于宽度较大的门，如仓库、商店或公共建筑中作灵活分隔空间用。

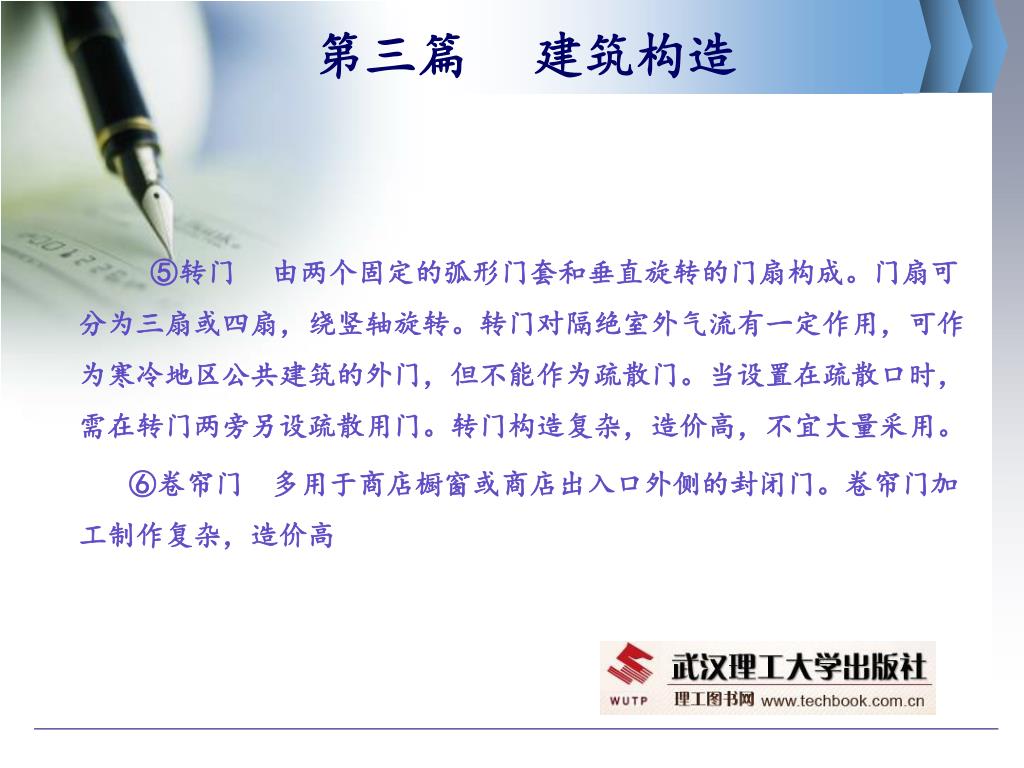

第三篇建筑构造 ⑤转门由两个固定的弧形门套和垂直旋转的门扇构成。门扇可分为三扇或四扇，绕竖轴旋转。转门对隔绝室外气流有一定作用，可作为寒冷地区公共建筑的外门，但不能作为疏散门。当设置在疏散口时，需在转门两旁另设疏散用门。转门构造复杂，造价高，不宜大量采用。 ⑥卷帘门多用于商店橱窗或商店出入口外侧的封闭门。卷帘门加工制作复杂，造价高

第三篇建筑构造 图161门的开启方式（a）平开门；（b）弹簧门；（c）推拉门；（d）折叠门；（e）转门

第三篇建筑构造 （2）按主要制作材料可分为木门、钢门、铝合金门、塑料门等。（3）按形式和制造工艺可分为镶板门、纱门、实拼门、夹板门等。（4）按特殊需要可分为防火门、隔声门、保温门、防盗门等。 16.1.2 门的组成与尺度 16.1.2.1 门的组成（以平开木门为例）门一般由门框、门扇、亮子、五金零件及附件组成（图16.2）。

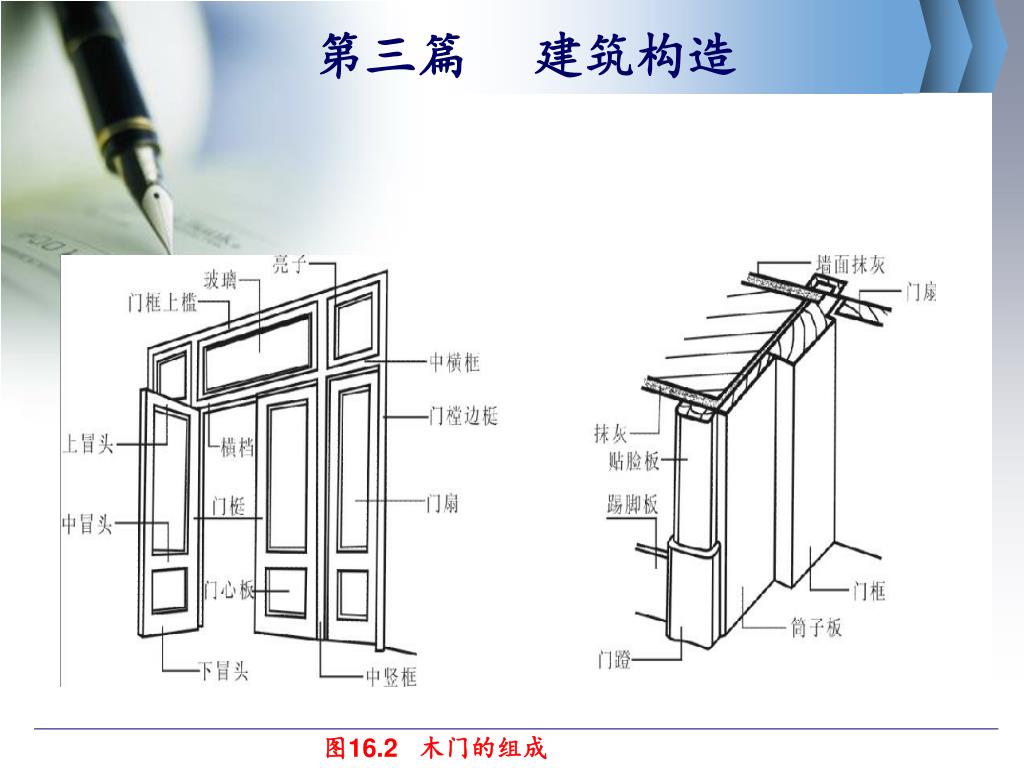

第三篇建筑构造 图16.2 木门的组成

第三篇建筑构造 门框又称门樘，是门扇、亮子与墙体的联系构件。门框由上槛、边框组成，门上设亮子时设中横框，两扇以上的门应设中竖框，一般不设下槛（或称门槛）。设门槛有利于保温、隔声、防风雨、防鼠虫；无门槛有利于通行和清洁。门扇一般由上冒头、中冒头、下冒头和边梃等组成。亮子又称腰头窗，在门上方，为辅助采光和通风之用。五金零件一般有铰链、插销、门锁、拉手、门碰头等。 16.1.2.2 门的尺度

第三篇建筑构造 门的尺度通常是指门洞的高宽尺寸。门作为交通疏散通道，其尺度取决于人的通行要求、家具器械的搬运及与建筑物的比例关系等，并应符合现行《建筑模数协调统一标准》的规定。（1）门的高度一般民用建筑门的高度不宜小于2100mm。如门设有亮子时，亮子高度一般为300～600mm，此时门洞高度为门扇高加亮子高，再加上门框及门框与墙体间的缝隙尺寸，即门洞高度一般为2400～3000mm。公共建筑大门高度可视需要适当提高。

第三篇建筑构造 （2）门的宽度单扇门的宽度为700～1000mm，双扇门为1200～1800mm。宽度在2100mm以上时，则做成三扇、四扇门或双扇带固定窗的门，因为门扇过宽易产生翘曲变形，同时也不利于开启。辅助房间（如浴厕、储藏室等）门的宽度可窄些，一般为700～800mm。为了使用方便，一般民用建筑门（木门、铝合金门、塑料门、钢门等）均编制成标准图，在图上注明类型及有关尺寸，设计时可按需要直接选用。

第三篇建筑构造 16.1.3 木门构造（以平开木门为例）（1）门框 ①门框的断面形式和尺寸门框的断面形式与门的类型、层数有关，同时应利于门的安装，并具有一定的密闭性（图16.3）。门框的断面尺寸主要考虑门的类型、接榫牢固、制作时刨光损耗。故门框的毛料尺寸为：双裁口的木门（门框上安装两层门扇时）厚度× 宽度为（60～70）mm×（130～150）mm，单裁口的木门（只安装一层门扇时）为（50～70）mm×（100～120）mm，如图16.3所示。

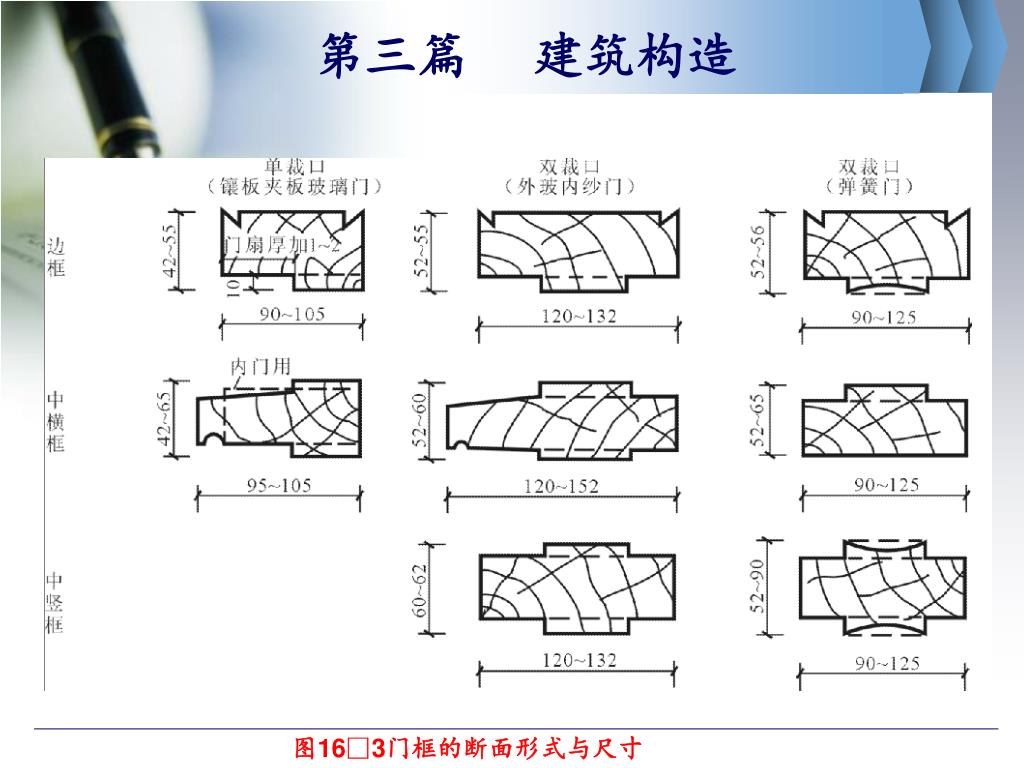

第三篇建筑构造 图163门框的断面形式与尺寸

第三篇建筑构造 为便于门扇密闭，门框上要做裁口（或铲口）。根据门扇数与开启方式的不同，裁口的形式可分为单裁口与双裁口两种。单裁口用于单层门，双裁口用于双层门或弹簧门。裁口宽度要比门扇大1～2mm，以利于门扇的安装和开启；裁口深度一般为8～12mm。为了节约木材，也可采用门框上钉木条形成裁口的做法。由于门框靠墙的一面易受潮变形，影响门的开启，常在该面开1～2道背槽，以免产生翘曲变形，同时也有利于门框的嵌固。背槽的形状可为矩形或三角形，深度为8～10mm，宽度为12～20mm。

第三篇建筑构造 ②门框的安装门框的安装分立口和塞口两种（图164）。图164门框的安装方式（a）立口；（b）塞口

第三篇建筑构造 a. 立口（又称站口），即先立门框后砌墙。为使门框连接牢固，门框上下槛两端各伸出120mm，称槛出头，俗称“羊角”，并在边框两侧墙内沿高度每隔600～800mm砌入一块120mm×120mm×60mm的防腐木砖或开脚铁杆。立口安装门框与墙结合紧密、牢固，但门框在建筑主体封闭前始终暴露在外，主体施工时门框易受碰撞变位，且风吹雨淋日晒易产生变形（图16.4（a））。

第三篇建筑构造 b.塞口（又称塞樘子），是在砌墙时留出门洞口，待建筑主体工程结束后再安装门框。为便于塞入门框，洞口的宽度应比门框大20～30mm，高度比门框大10～20mm（图16.4（b））。洞口两侧墙上沿高度每隔500～600mm预埋木砖，用圆钉将门框钉在木砖上，或在门框上固定铁脚，用膨胀螺栓固定，每边的固定点不少于两个。塞口安装保证了门框的安装质量，但对砌体的砌筑质量要求较高，框与墙之间的缝隙较大（图16.5）。

第三篇建筑构造 图16.5门框与墙体的连接

第三篇建筑构造 （2）门扇常用的木门门扇有镶板门（包括玻璃门、纱门）和夹板门。 ①镶板门镶板门是应用最广的一种门，门扇由骨架和门心板组成。骨架一般由上冒头、中冒头、下冒头及边梃组成，在骨架内镶门心板，门心板常用10～15mm厚的木板、胶合板、硬质纤维板及塑料板制作。当门心板部分或全部采用3～5mm厚的玻璃时，则为半玻璃门或全玻璃门；用窗纱或百叶代替时，则为纱门或百叶门。另外不同材料的门心板也可根据需要进行组合。镶板门可用作一般民用建筑的内门和外门（图16.6）。

第三篇建筑构造 图16.6 镶板门构造

第三篇建筑构造 镶板门门扇骨架的厚度一般为40～45mm，纱门骨架的厚度可薄一些，多为30～35mm。上冒头、中冒头和边梃的宽度一般为75～120mm。下冒头的宽度较大，习惯上与踢脚线高度相同，一般为150～200mm，以减少门扇变形和保持踢脚线连续一致。中冒头为了便于开槽装锁，其宽度也可适当增加，以弥补开槽对中冒头的削弱。门扇通常在地面做完后安装。为方便开启，门扇底部距地面应留出5～8mm的缝隙。

第三篇建筑构造 ②夹板门夹板门也称贴板门或胶合板门，是用断面较小的方木做成骨架，两面粘贴面板而成（图16.7）。门扇面板可用胶合板、塑料面板或硬质纤维板，面板和骨架形成一个整体，共同抵抗变形。夹板门多为全夹板门，也有局部安装玻璃或百叶的夹板门。

第三篇建筑构造 图16.7 夹板门构造

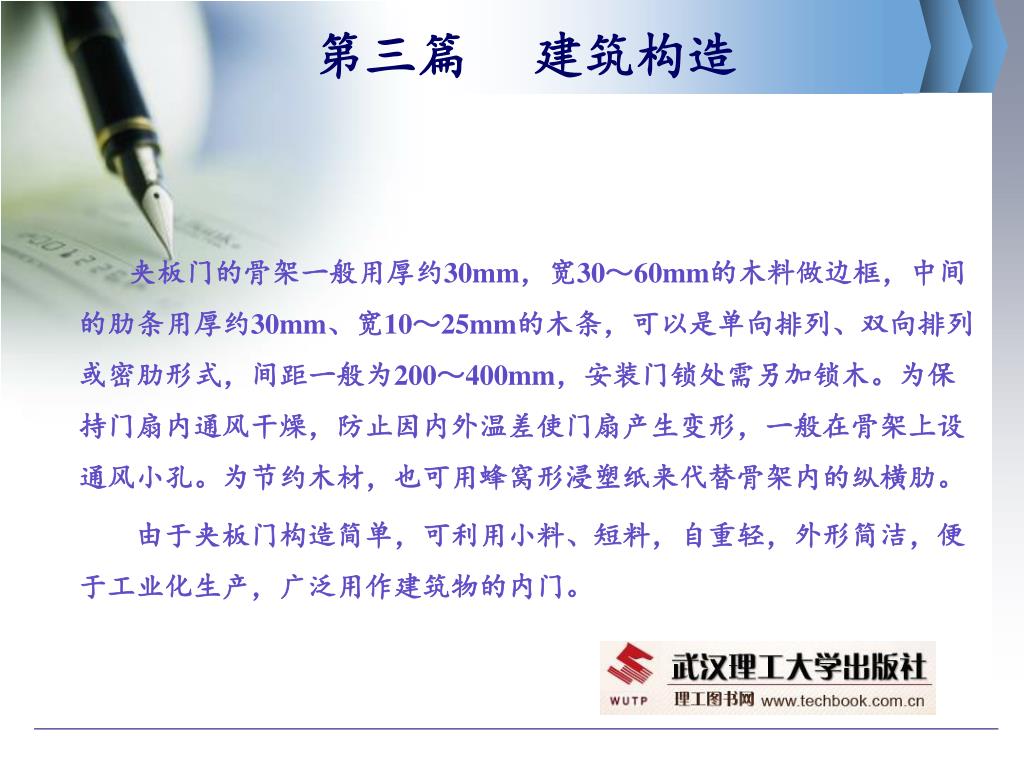

第三篇建筑构造 夹板门的骨架一般用厚约30mm，宽30～60mm的木料做边框，中间的肋条用厚约30mm、宽10～25mm的木条，可以是单向排列、双向排列或密肋形式，间距一般为200～400mm，安装门锁处需另加锁木。为保持门扇内通风干燥，防止因内外温差使门扇产生变形，一般在骨架上设通风小孔。为节约木材，也可用蜂窝形浸塑纸来代替骨架内的纵横肋。由于夹板门构造简单，可利用小料、短料，自重轻，外形简洁，便于工业化生产，广泛用作建筑物的内门。

第三篇建筑构造 16.1.4 铝合金门构造铝合金门窗具有质量轻、强度高、耐腐蚀、密闭性好等优点，近年来越来越多地在建筑中被广泛应用。常用的铝合金门有推拉门、平开门、弹簧门、卷帘门等。各种铝合金门都是用不同断面型号的铝合金型材、配套零件及密封件加工制作而成。各地铝合金加工厂都有系列标准产品供选用，特殊需要可提供图样，委托加工。 16.1.4.1 铝合金门窗的特点（ 1）质量轻，强度高。

第三篇建筑构造 （2）具有良好的使用性能。（3）美观大方，坚固耐用。 16.1.4.2 铝合金门窗的框料系列系列名称是以铝合金门窗框的厚度构造尺寸来区别各种铝合金门窗的称谓。如平开门门框厚度构造尺寸为50mm宽，即称为50系列铝合金平开门；推拉窗窗框厚度构造尺寸为90mm宽，即称为90系列铝合金推拉窗。我国各地常用铝合金门型材系列见表16.1。

第三篇建筑构造

第三篇建筑构造 16.1.4.3 铝合金门窗的安装铝合金门窗框的安装多采用塞口做法。框装入洞口应横平竖直，外框与洞口应弹性连接牢固。安装时，为防止碱对门窗框的腐蚀，不得将门窗框直接埋入墙体。当墙体为砖墙结构时，多采用燕尾形铁脚灌浆连接或射钉连接；当墙体为钢筋混凝土结构时，多采用预埋件焊接或膨胀螺栓铆接。

第三篇建筑构造 门窗框与墙体等的连接固定点，每边不得少于两点，且间距不得大于700mm。在基本风压大于或等于07kPa的地区，间距不得大于500mm。边框端部的第一固定点距上下边缘不得大于200mm。门窗框固定好后与门窗洞口四周的缝隙一般采用软质保温材料如泡沫塑料条、泡沫聚氨酯条、矿棉毡条或玻璃丝毡条等分层填实，外表留5～8mm深的槽口用密封膏密封（图16.8）。

第三篇建筑构造 图168铝合金门窗框与墙体连接（a）射钉连接；（b）预埋件焊接

第三篇建筑构造 16.1.4.4 铝合金门构造以铝合金地弹簧门为例。地弹簧门是使用地弹簧作开关装置的平开门，门可以向内或向外开启。铝合金地弹簧门可分为无框地弹簧门和有框地弹簧门（图16.9）。地弹簧门向内或向外开启不到90°时，门扇会自动关闭，开启到90°时，门扇可固定不动。门扇玻璃应采用6mm或6mm以上的钢化玻璃或夹层玻璃。地弹簧门通常采用70系列和100系列门用铝合金型材。

第三篇建筑构造 图16.9 有框地弹簧门

第三篇建筑构造 16.1.5 塑料门构造塑料门窗是以聚氯乙烯（PVC）、改性聚氯乙烯或其他树脂为主要原料，以轻质碳酸钙为填料，添加适量助剂和改性剂，经挤压机挤出各种截面的空腹门窗异型材，再根据不同的品种规格选用不同的截面异型材料组装而成。由于塑料刚度差，变形较大，一般在型材内腔加入钢或铝等金属型材（又称钢衬），以增强型材的抗弯曲变形能力，即所谓塑钢门窗，较全塑门窗刚度更好，质量更轻（图16.10）。

第三篇建筑构造 图1610塑钢共挤型材断面

第三篇建筑构造 16.1.5.1 塑料门窗的特点（1）质量轻（2）性能好（3）具有一定的防火性能（4）耐久性及维护性能好（5）装饰性强

第三篇建筑构造 16.1.5.2 塑料门窗的型材系列系列的含义同铝合金门窗。塑料门窗设计通常采用定型的型材，可根据不同地区、不同气候、不同环境、不同建筑物和不同的使用要求，选用不同的门窗系列。塑料门窗系列主要有60、66平开系列，62、73、77、80、85、88和95推拉系列等多腹腔异型材组装的单框单玻、单框双玻、单框三玻固定窗，平开窗，推拉窗，平开门，推拉门，地弹簧门等门窗。

第三篇建筑构造 16.1.5.3 塑料门窗的安装塑料门窗是将型材通过下料、打孔、攻丝等一系列工序加工成为门窗框及门窗扇，然后与连接件、密封件、五金件一起组合装配成门窗。门窗安装时，将门窗框在抹灰前立于门窗洞口处，与墙内预埋件对正，然后用木楔将三边固定，经检验确定门、窗框水平、垂直、无挠曲后，用连接件将塑料框固定在墙（柱、梁）上，连接件固定可以采用预埋件焊接（钢筋混凝土墙）、铁脚连接（砖墙）、金属膨胀螺栓连接（钢筋混凝土墙）和射钉连接（钢筋混凝土墙）等方法。塑料门窗的安装方式见图16.11。

第三篇建筑构造 图16.11塑料门窗的安装方式

第三篇建筑构造

第三篇建筑构造 16.1.5.4 塑料门构造以平开塑料门为例，平开门常用60系列或66系列。60系列平开门构造见图16.12。 16.2 窗 16.2.1 窗的分类窗按开启方式的不同，有以下几种（图16.13）：

第三篇建筑构造 图16.12 60系列平开门构造

第三篇建筑构造 图16.13窗的开启方式

第三篇建筑构造 （1）平开窗（图16.13（a））。（2）悬窗悬（图16.13（b））。下悬窗（图16.13（d））。中悬窗（图16.13（c））。（3）立转窗（图1613（e））。（4）推拉窗（图1613（f）、（g））。（5）固定窗（图16.13（h））。

第三篇建筑构造 16.2.2 窗的组成与尺度 16.2.2.1 窗的组成（以平开木窗为例）窗主要由窗框、窗扇和建筑五金零件组成（图16.14）。窗框又称窗樘，一般由上框、下框及边框组成，在有亮子窗或横向窗扇数较多时，应设置中横框和中竖框。窗扇由上冒头、窗芯、下冒头及边梃组成。建筑五金零件主要有铰链（合叶）、风钩、插销、拉手、导轨、转轴和滑轮等。为满足不同的功能要求，有时需设置贴脸、窗帘盒、窗台板等配件（图16.14）。

第三篇建筑构造 图16.14木窗的组成

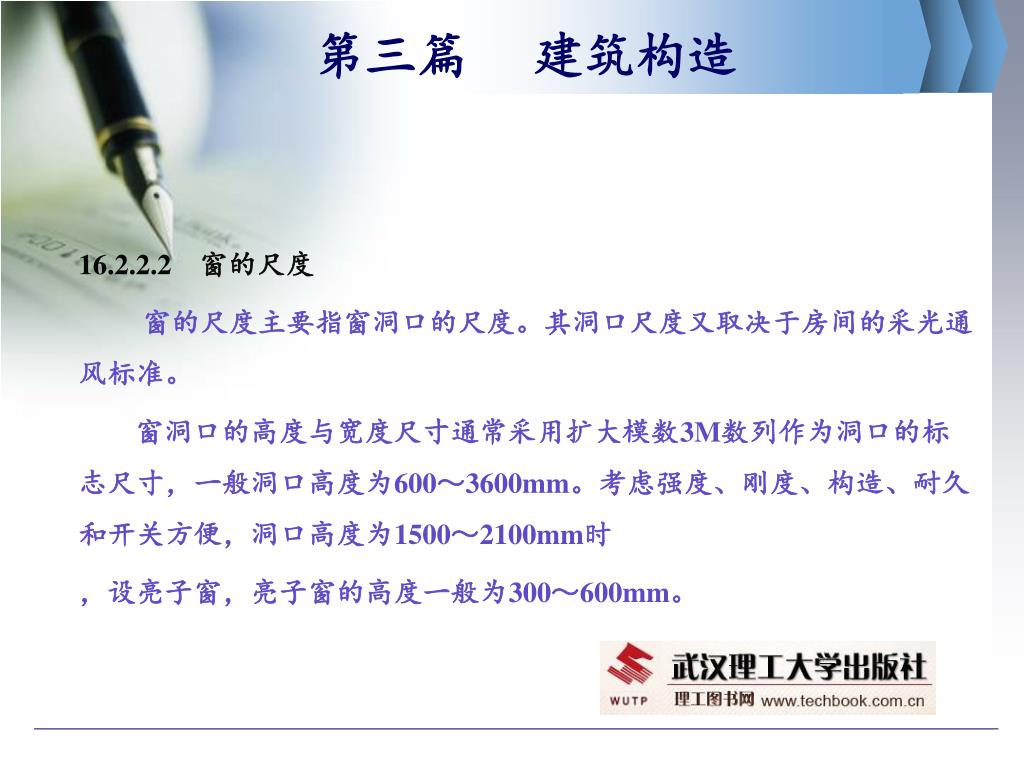

第三篇建筑构造 16.2.2.2 窗的尺度窗的尺度主要指窗洞口的尺度。其洞口尺度又取决于房间的采光通风标准。窗洞口的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸，一般洞口高度为600～3600mm。考虑强度、刚度、构造、耐久和开关方便，洞口高度为1500～2100mm时，设亮子窗，亮子窗的高度一般为300～600mm。

第三篇建筑构造 16.2.3 木窗构造（1）窗框 ①窗框的断面形式与尺寸窗框的断面形式与窗的类型有关，同时应利于窗的安装，并应具有一定的密闭性。窗框的断面尺寸应根据窗扇层数和榫接的需要确定（图16.15）。一般单层窗的窗框断面厚40～60mm，宽70～95mm，中横框和中竖框因两面有裁口，并且横框常有披水，断面尺寸应相应增大。双层窗窗框的断面宽度应比单层窗宽20～30mm。
