7.3 后置处理与工艺模板

7.3 后置处理与工艺模板 主讲：石磊博士

本节主要内容： 后置处理 G代码生成与校核自动生成工艺表单知识加工与工艺模板数据接口

后置处理 后置处理就是结合特定的机床把系统生成的刀具轨迹转化成机床能够识别的G代码指令，生成的G指令可以直接输入数控机床用于加工。考虑到生成程序的通用性，CAXA制造工程师软件针对不同的机床，可以设置不同的机床参数和特定的数控代码程序格式。

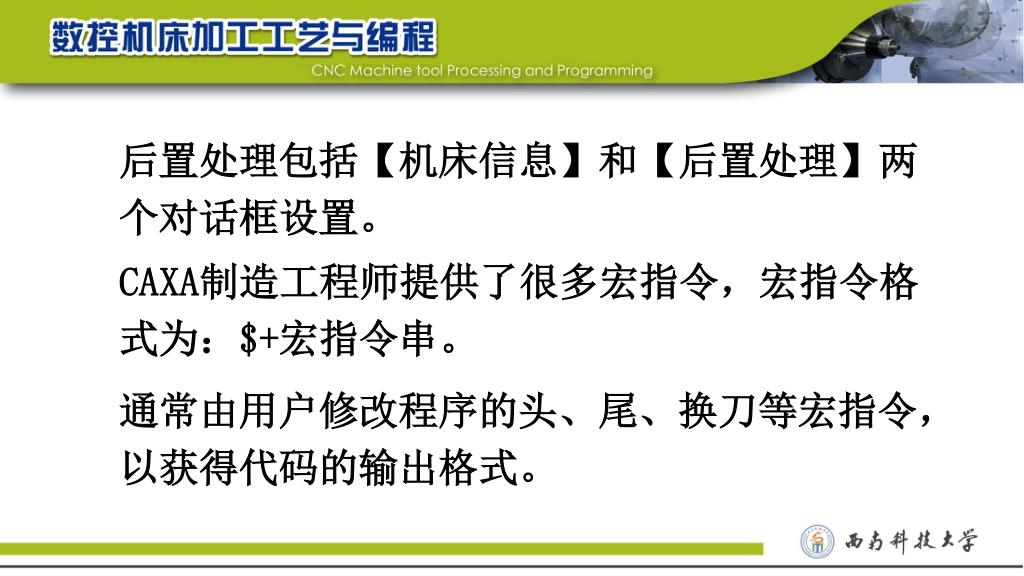

后置处理包括【机床信息】和【后置处理】两个对话框设置。后置处理包括【机床信息】和【后置处理】两个对话框设置。 CAXA制造工程师提供了很多宏指令，宏指令格式为：$+宏指令串。通常由用户修改程序的头、尾、换刀等宏指令，以获得代码的输出格式。

【机床信息】 单击【增加机床】按钮，可以输入新的机床名称，设置特定的数控代码、数控程序格式及参数，并生成配置文件。

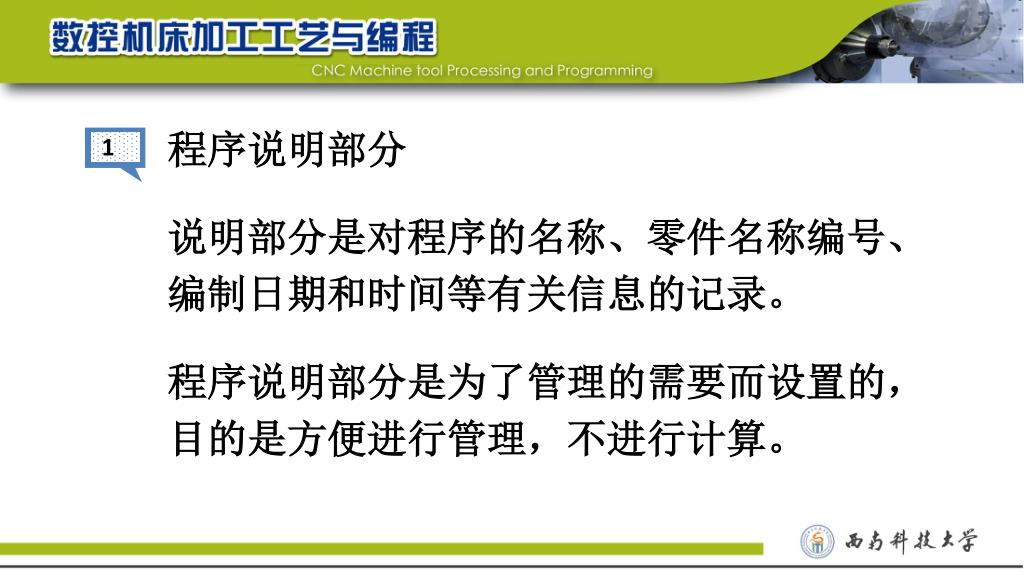

程序说明部分 说明部分是对程序的名称、零件名称编号、编制日期和时间等有关信息的记录。 1 程序说明部分是为了管理的需要而设置的，目的是方便进行管理，不进行计算。

程序开始部分举例 宏指令：$G90 $WCOORD $G0 $COORD_Z @G43H01 @$SPN_F $SPN_SPEED $SPN_CW 经后置处理可输出： G90G54G00Z30.00 G43H01 S500M03 2

换刀指令举例 例：调用刀库中刀具号为12的刀具，调用刀具长度补偿号为12并执行该调用指令。上述过程指令：T12 G43H12 06 宏指令： T $TOOL_NO $LCMP_LEN H $COMP_NO M06 3

冷却指令 如果在加工时，需要冷却液自动打开，在换刀前关闭，换刀结束后打开，程序结束后再关闭。可在相应位置加入COOL_ON和COOL_OFF。修改前：$SPN_OFF @$PRO_STOP 修改后：$COOL_OFF $SPN_OFF @$PRO_STOP 4

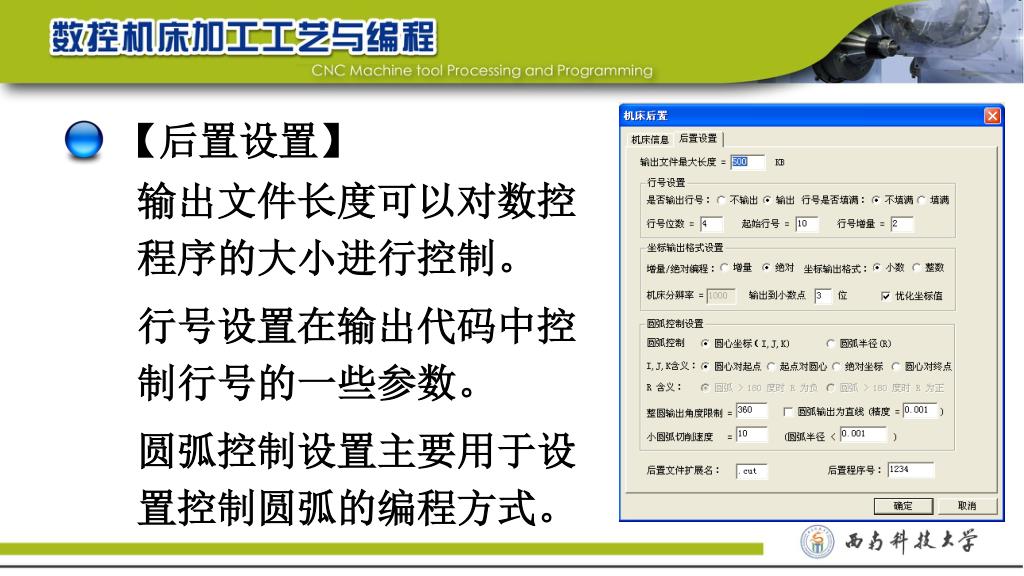

【后置设置】 输出文件长度可以对数控程序的大小进行控制。行号设置在输出代码中控制行号的一些参数。圆弧控制设置主要用于设置控制圆弧的编程方式。

G代码生成与校核 所谓代码生成就是按照当前机床类型的配置要求，把已经生成的刀具轨迹转化生成CNC数控程序。所谓校核G代码是指将已经生成的G代码反读过来，生成刀具轨迹，以检查生成的G代码的正确性。

生成G代码就是按照当前机床类型的配置要求，把已经生成的刀具轨迹转化成G代码数据文件，即CNC数控程序。生成G代码就是按照当前机床类型的配置要求，把已经生成的刀具轨迹转化成G代码数据文件，即CNC数控程序。后置生成的数控程序是数控编程的最终结果，有了数控程序就可以直接输入机床进行数控加工。

自动生成工艺表单 可以根据模板生成整个加工的毛坯，模型，轨迹清单；也可以生成加工统计汇总清单。

知识加工与工艺模板 CAXA制造工程师可将某类零件的加工步骤、使用刀具、工艺参数等加工条件保存为工艺模板，形成类似工艺知识库的文件，以后类似的零件的加工只要通过调用此工艺模板进行轨迹重置就可完成。

数据接口 CAXA制造工程师提供了丰富的数据接口：可直接读取市场上的流行的三维的CAD软件如CATIA，Pro/E的数据接口；基于曲面的dxf和iges图形接口，基于实体的step标准数据接口等等。
