楊氏係數測定(彎曲式). 大 綱. 目的、儀器 原理 實驗步驟 實驗報告. 目的、儀器. 目的 測量金屬棒受重力作用而彎曲的最大撓度,並計算金屬棒的楊氏係數。 儀器 橫樑彎曲器、光槓桿、望遠鏡、游標尺、米尺。. 原理. 在彈性限度內,彈性體受外力作用因而產生形變,其應力 σ (單位面積所受之力)和應變 δ (長度變化量和原長之比)之比為一個常數,稱為該物體的彈性係數。若此外力為垂直於橫截面的拉力或壓力,則此常數稱為楊氏係數 (Young’sModulus) 。設金屬棒的原長為 l ,截面積為 A ,受外力 F 作用後,產生長度變化量 Δ l ,則楊氏係數 Y 為
E N D
楊氏係數測定(彎曲式) 大 綱 目的、儀器 原理 實驗步驟 實驗報告

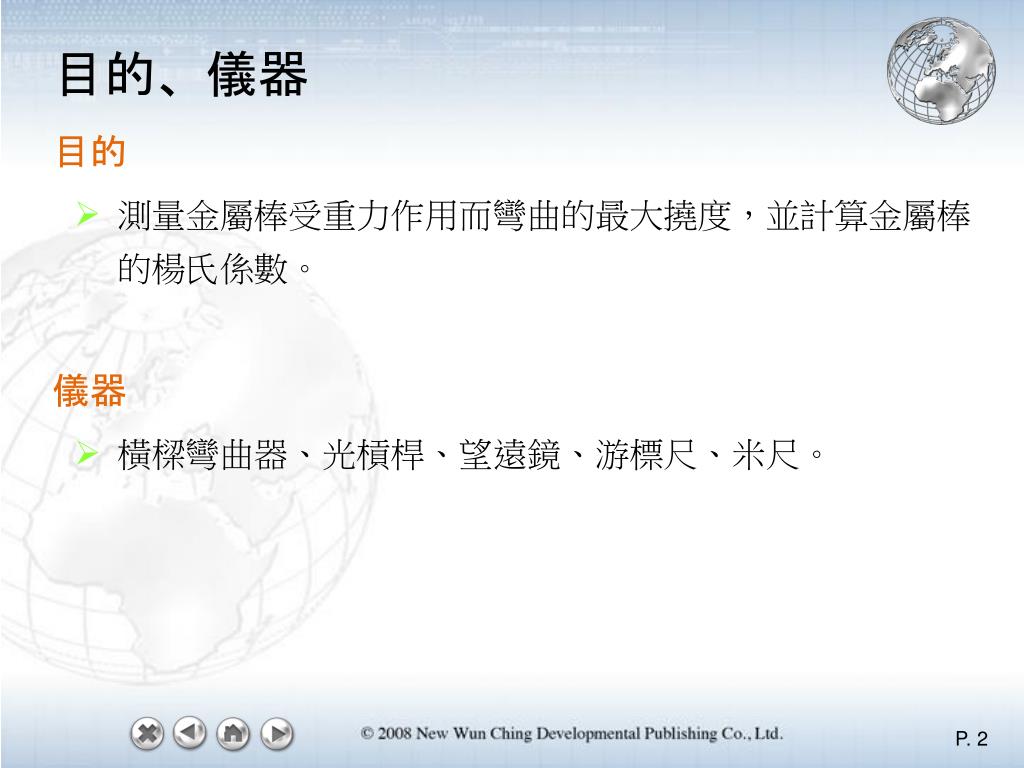

目的、儀器 • 目的 • 測量金屬棒受重力作用而彎曲的最大撓度,並計算金屬棒的楊氏係數。 • 儀器 • 橫樑彎曲器、光槓桿、望遠鏡、游標尺、米尺。
原理 • 在彈性限度內,彈性體受外力作用因而產生形變,其應力σ(單位面積所受之力)和應變δ(長度變化量和原長之比)之比為一個常數,稱為該物體的彈性係數。若此外力為垂直於橫截面的拉力或壓力,則此常數稱為楊氏係數(Young’sModulus)。設金屬棒的原長為l,截面積為A,受外力F 作用後,產生長度變化量Δl,則楊氏係數Y 為 • 楊氏係數在CGS 制的單位為dyne/cm2 ,MKS 制的單位為N/m2 。

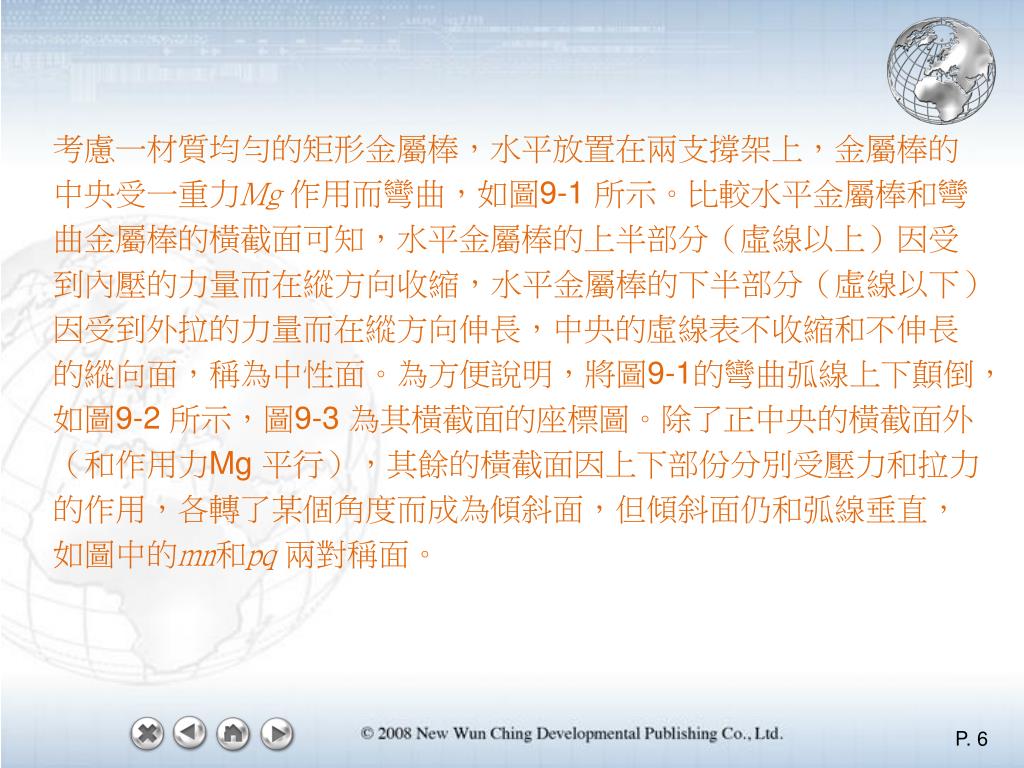

考慮一材質均勻的矩形金屬棒,水平放置在兩支撐架上,金屬棒的中央受一重力Mg 作用而彎曲,如圖9-1 所示。比較水平金屬棒和彎曲金屬棒的橫截面可知,水平金屬棒的上半部分(虛線以上)因受到內壓的力量而在縱方向收縮,水平金屬棒的下半部分(虛線以下)因受到外拉的力量而在縱方向伸長,中央的虛線表不收縮和不伸長的縱向面,稱為中性面。為方便說明,將圖9-1的彎曲弧線上下顛倒,如圖9-2 所示,圖9-3 為其橫截面的座標圖。除了正中央的橫截面外(和作用力Mg 平行),其餘的橫截面因上下部份分別受壓力和拉力的作用,各轉了某個角度而成為傾斜面,但傾斜面仍和弧線垂直,如圖中的mn和pq 兩對稱面。

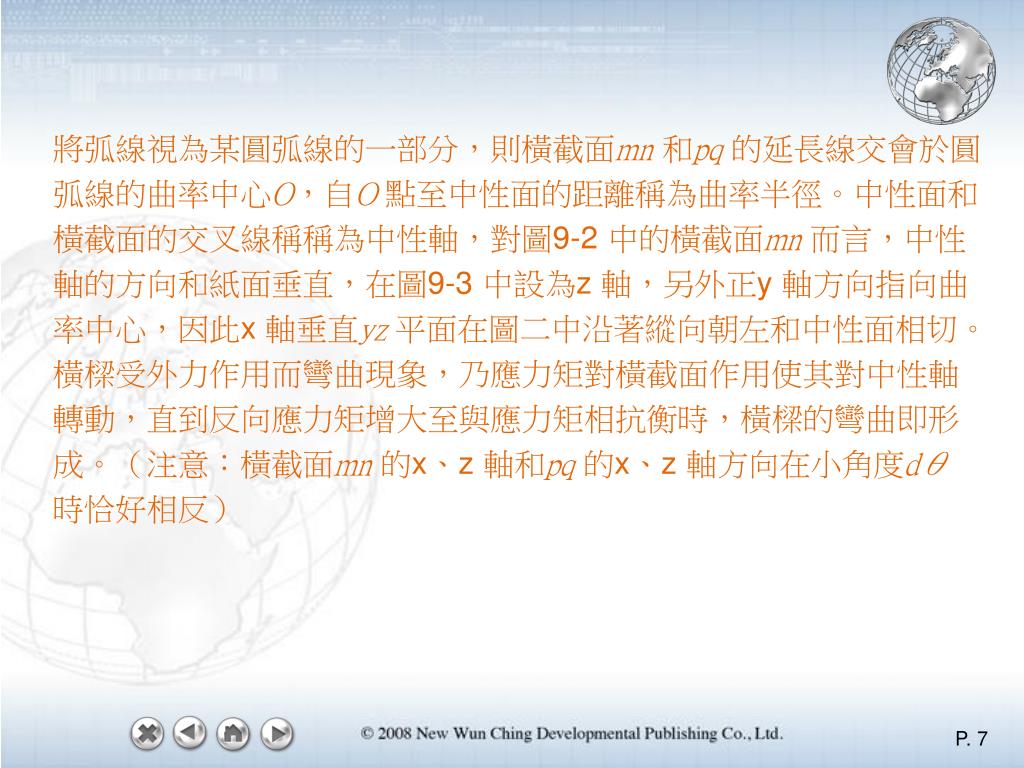

將弧線視為某圓弧線的一部分,則橫截面mn 和pq 的延長線交會於圓弧線的曲率中心O,自O 點至中性面的距離稱為曲率半徑。中性面和橫截面的交叉線稱稱為中性軸,對圖9-2 中的橫截面mn 而言,中性軸的方向和紙面垂直,在圖9-3 中設為z 軸,另外正y 軸方向指向曲率中心,因此x 軸垂直yz 平面在圖二中沿著縱向朝左和中性面相切。橫樑受外力作用而彎曲現象,乃應力矩對橫截面作用使其對中性軸轉動,直到反向應力矩增大至與應力矩相抗衡時,橫樑的彎曲即形成。(注意:橫截面mn 的x、z 軸和pq 的x、z 軸方向在小角度dθ時恰好相反)

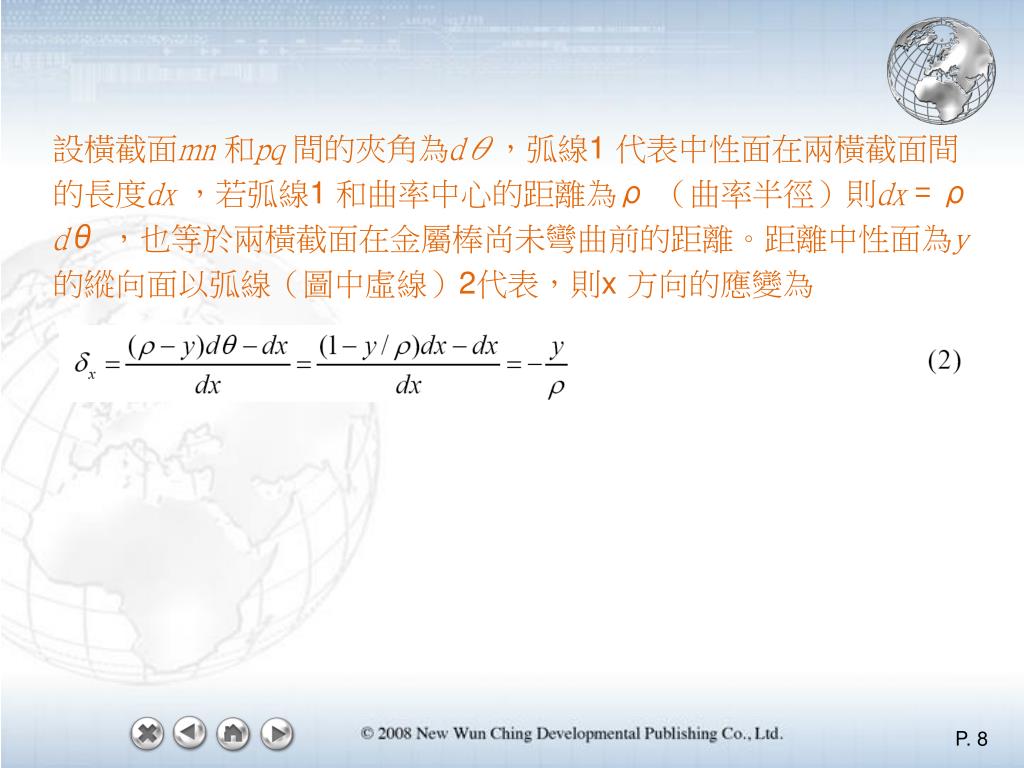

設橫截面mn 和pq 間的夾角為dθ,弧線1 代表中性面在兩橫截面間的長度dx ,若弧線1 和曲率中心的距離為ρ (曲率半徑)則dx = ρ dθ ,也等於兩橫截面在金屬棒尚未彎曲前的距離。距離中性面為y 的縱向面以弧線(圖中虛線)2代表,則x 方向的應變為

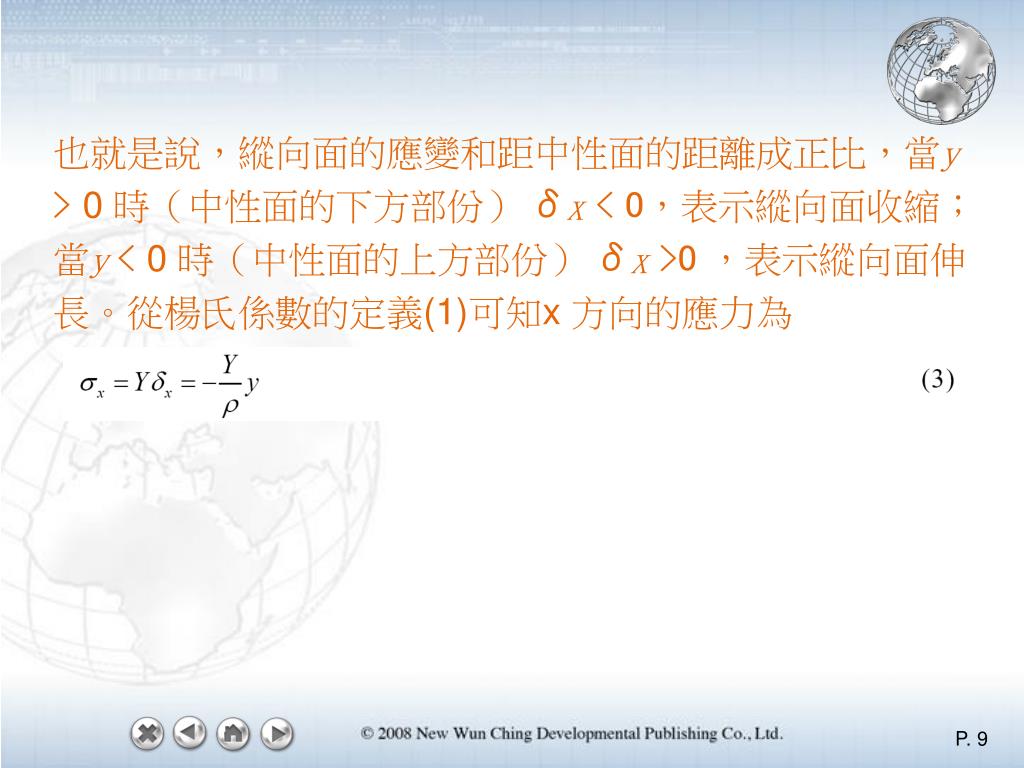

也就是說,縱向面的應變和距中性面的距離成正比,當y > 0 時(中性面的下方部份) δx < 0,表示縱向面收縮;當y < 0 時(中性面的上方部份) δx >0 ,表示縱向面伸長。從楊氏係數的定義(1)可知x 方向的應力為

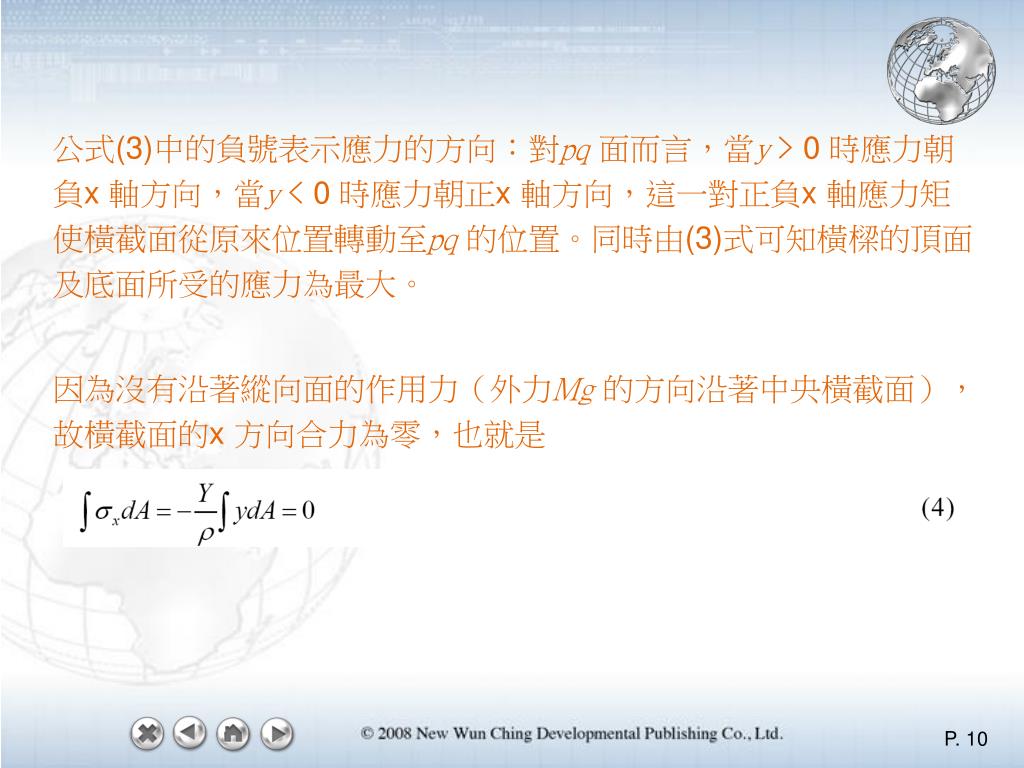

公式(3)中的負號表示應力的方向:對pq 面而言,當y > 0 時應力朝負x 軸方向,當y < 0 時應力朝正x 軸方向,這一對正負x 軸應力矩使橫截面從原來位置轉動至pq 的位置。同時由(3)式可知橫樑的頂面及底面所受的應力為最大。 • 因為沒有沿著縱向面的作用力(外力Mg 的方向沿著中央橫截面),故橫截面的x 方向合力為零,也就是

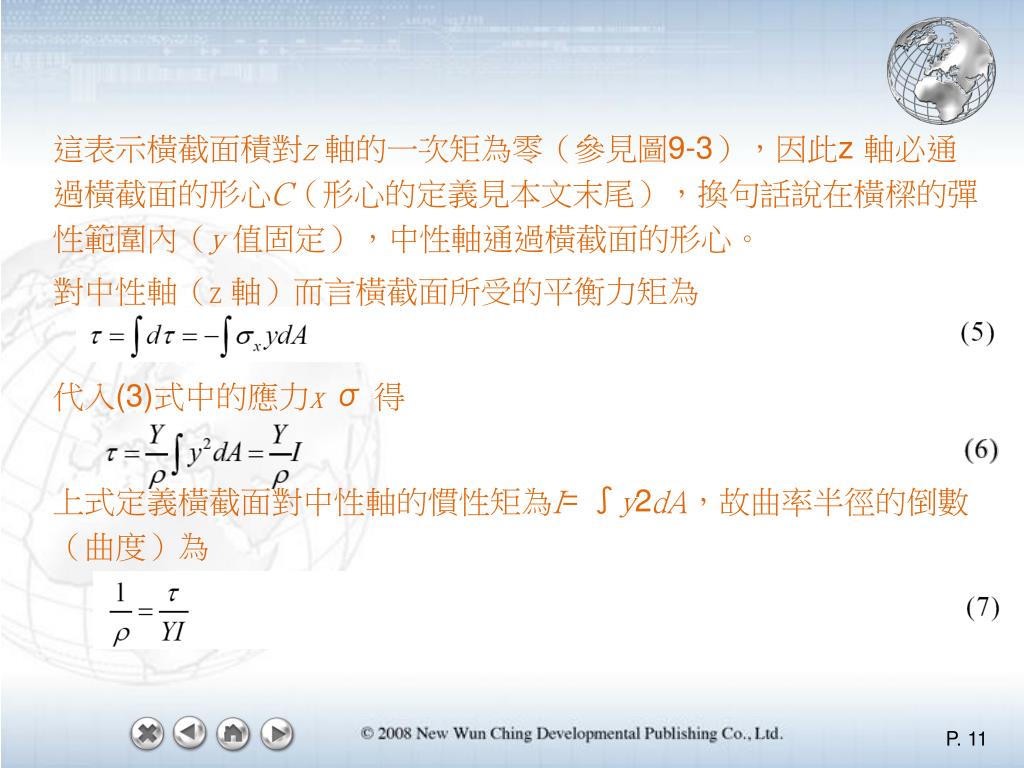

這表示橫截面積對z 軸的一次矩為零(參見圖9-3),因此z 軸必通過橫截面的形心C(形心的定義見本文末尾),換句話說在橫樑的彈性範圍內(y 值固定),中性軸通過橫截面的形心。 • 對中性軸(z 軸)而言橫截面所受的平衡力矩為 • 代入(3)式中的應力x σ 得 • 上式定義橫截面對中性軸的慣性矩為I= ∫y2dA,故曲率半徑的倒數(曲度)為

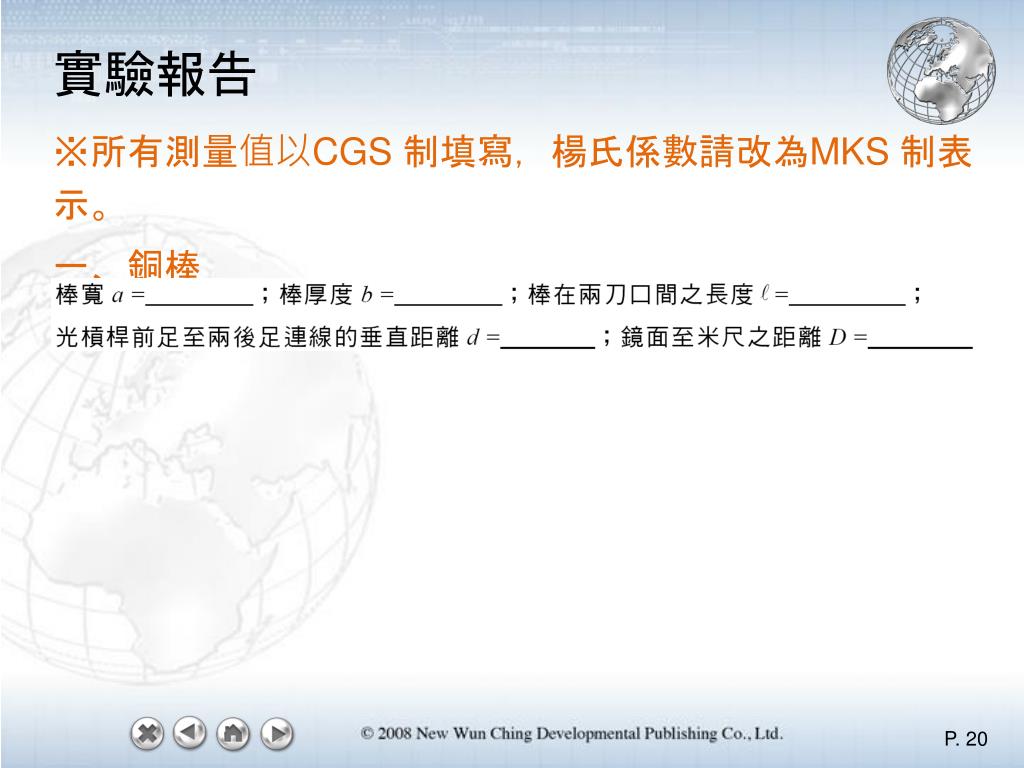

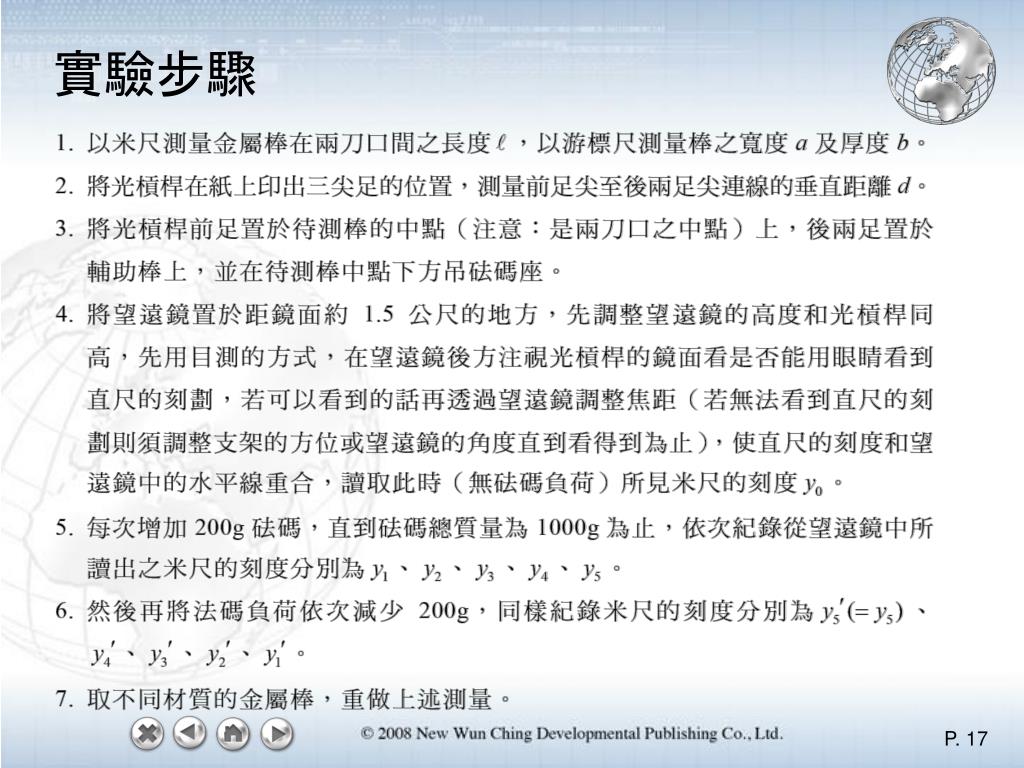

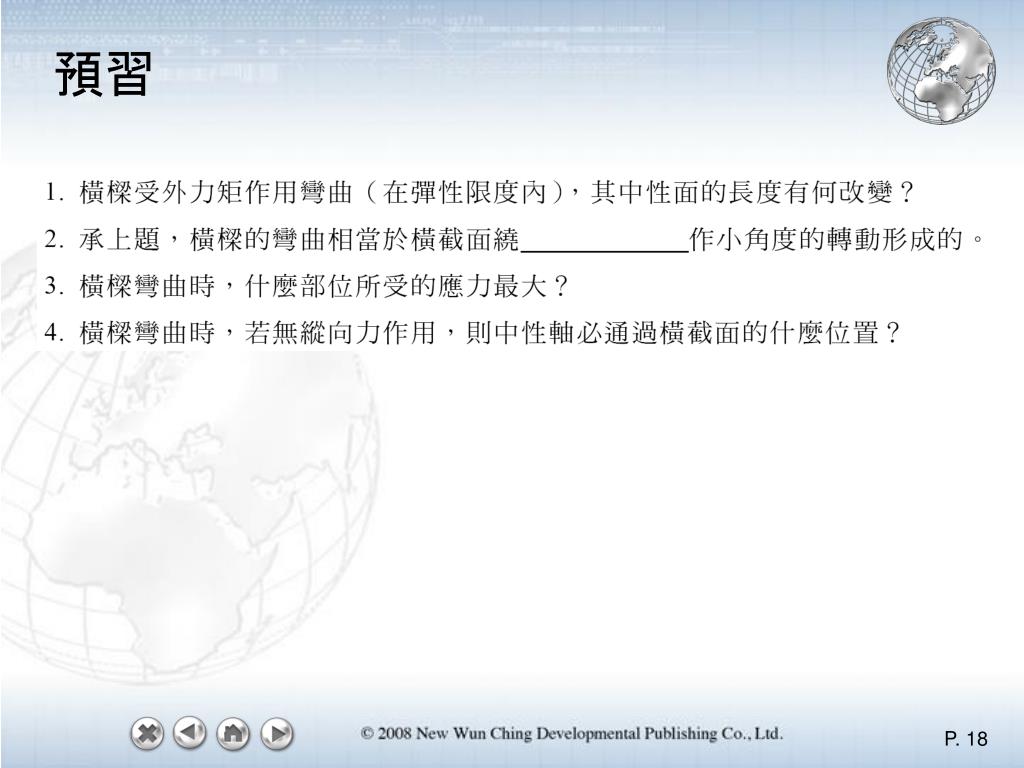

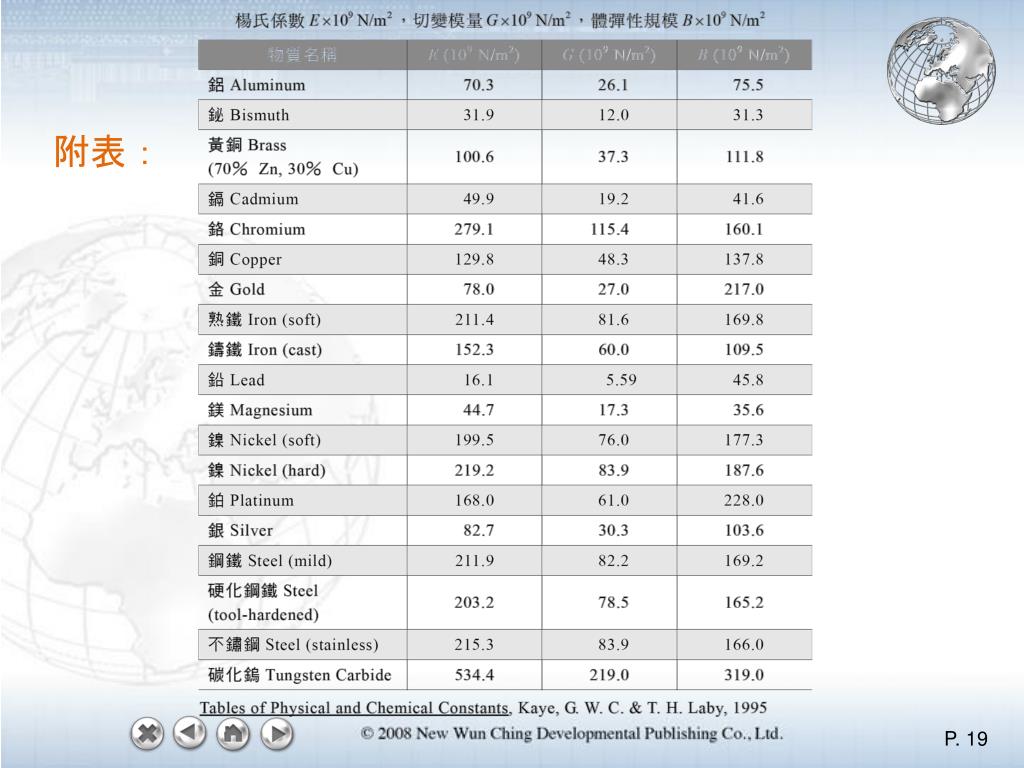

實驗報告 • ※所有測量值以CGS 制填寫,楊氏係數請改為MKS 制表示。 • 一、銅棒
