第七章 现代测试技术

第七章 现代测试技术. 核心是计算机； 两个平台：硬件平台 + 软件平台 硬件平台：计算机、传感器、调理电路、 I/O 接口 软件平台：系统管理、功能处理. 7.1 概述. 7.2 多通道数字信号测试系统. 1. 一个 A/D 转换器实现多路信号的分时数据获取 采样速度慢、易丢失信号的相位信息； 仪器成本低。 2. 同步采样，一路信号对应一个 A/D 转换器 采样速度快、能保留不同通道信号的相位信息； 仪器成本高。. 7.3 试验的程序控制技术. 7.3.1 测试系统的软件结构.

chambray-braun
Download Presentation

第七章 现代测试技术

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

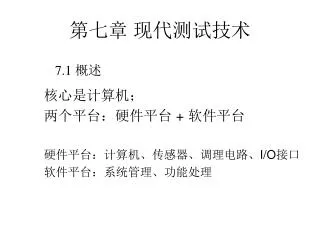

  1. 第七章 现代测试技术 核心是计算机； 两个平台：硬件平台 + 软件平台 硬件平台：计算机、传感器、调理电路、I/O接口 软件平台：系统管理、功能处理 7.1 概述

  2. 7.2 多通道数字信号测试系统 1.一个A/D转换器实现多路信号的分时数据获取 采样速度慢、易丢失信号的相位信息； 仪器成本低。 2.同步采样，一路信号对应一个A/D转换器 采样速度快、能保留不同通道信号的相位信息； 仪器成本高。

  3. 7.3 试验的程序控制技术 7.3.1测试系统的软件结构 与硬件对应： 数据采集 采集控制 数据处理 显示 结果打印

  4. 7.4 智能仪器与自动测试系统 7.4.1智能测试系统的基本结构及功能

  5. 7.4.2单片机自动测试系统 数据采集系统的结构

  6. 单片机 现场1 信息平台 单片机 现场2 … 单片机 现场k 7.4.3其他自动测试系统 1. PC机自动测试系统 1）工控机为主机 适用于实验室、车间、现场等环境较差的场合。抗干扰、抗震动能力强。 2）普通PC机为主机 适用于环境条件好的办公处所，从事信息处理、显示、打印、绘图、通信等基本任务。 2. 分布式自动测试系统

  7. 7.5 虚拟实验技术 传统仪器以硬件为主； 虚拟仪器以少量功能化硬件结合大规模软件组成。 虚拟仪器同样具有 数据采集、数据处理、结果显示 三大功能模块。

  8. 虚拟仪器: 特点：基于计算机的测试测量仪器。充分利用和发挥现代商业计算机上的所有的软硬件资源。 基本构架：包括软件、模块化的测量硬件及标准、商业科技（如计算机和网络）。专控软件及通用测量硬件， 开发平台：LabVIEW，NI提供图形化的编程环境。通过鼠标操作、菜单提示、选择功能（图形）并用线条把各种功能（图形）连接起来，就可实现编程
