Измерение угловых координат

1. Измерение угловых координат Копысов Андрей Николаевич

2. Общие сведения • Определение угловых координат целей может производится угломерным или пеленгационным радиолокационным устройством. • Угломерное устройство включает: • антенну (антенную систему); • приёмник для обработки принятых радиолокационных сигналов; • измерительное устройство.

3. Общие сведения • Основной характеристикой угломерного устройства является его пеленгационная характеристика, представляющая собой зависимость выходного напряжения приёмника от направления прихода радиоволны Uвых(). • Методы измерения угловых координат можно подразделять на: • амплитудные; • частотные; • фазовые.

4. Амплитудные методы • Известны и широко используются несколько амплитудных методов: • Максимума; • Минимума; • Сравнения; • Равносигнальный.

5. Пеленгация по методу максимума

6. Пеленгация по методу максимума

7. Пеленгация по методу минимума

8. Пеленгация по методу сравнения

9. Пеленгация по равносигнальному методу • Частный случай метода сравнения и основан на сравнении амплитуд сигналов, принимаемых двумя антеннами, но для отсчёта углового положения добиваются равенства сигналов. При пеленгации цели по равносигнальному методу антенное устройство поворачивают до тех пор, пока выходное напряжение не станет равным нулю.

10. Фазовые методы • Фазовые методы основаны на измерении разности фаз электромагнитных колебаний, принимаемых различными антеннами.

11. Фазовые методы

12. Радиолокационный обзор пространства

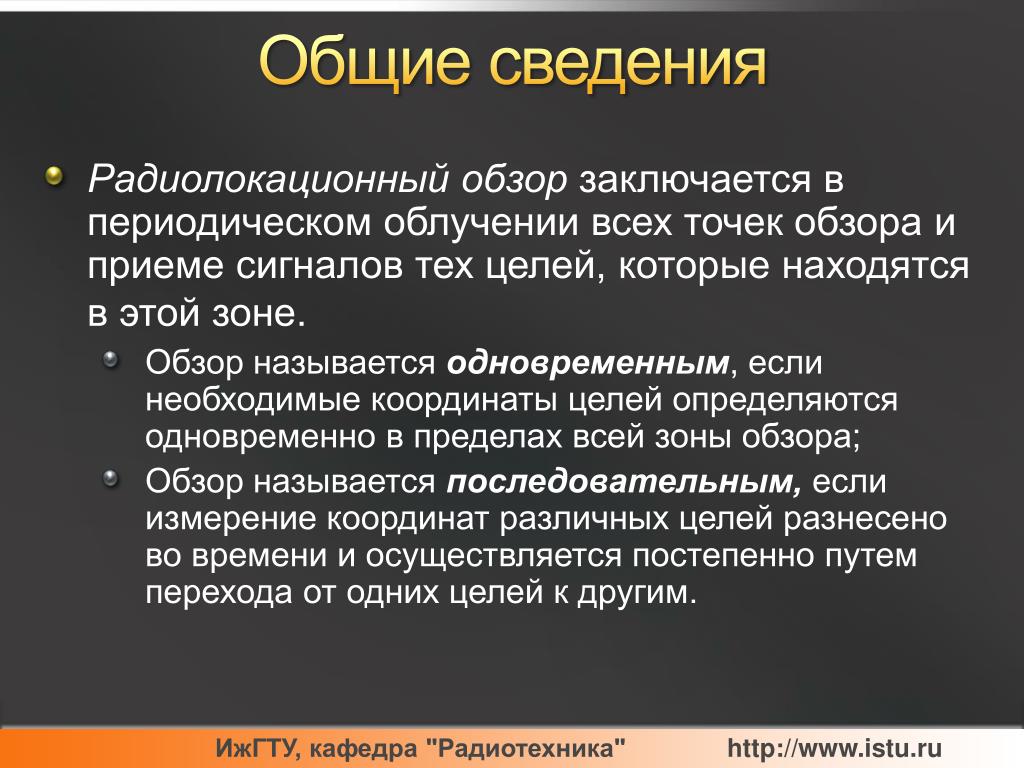

13. Общие сведения • Радиолокационный обзор заключается в периодическом облучении всех точек обзора и приеме сигналов тех целей, которые находятся в этой зоне. • Обзор называется одновременным, если необходимые координаты целей определяются одновременно в пределах всей зоны обзора; • Обзор называется последовательным, если измерение координат различных целей разнесено во времени и осуществляется постепенно путем перехода от одних целей к другим.
