  1. 2.2选用地图 地形图

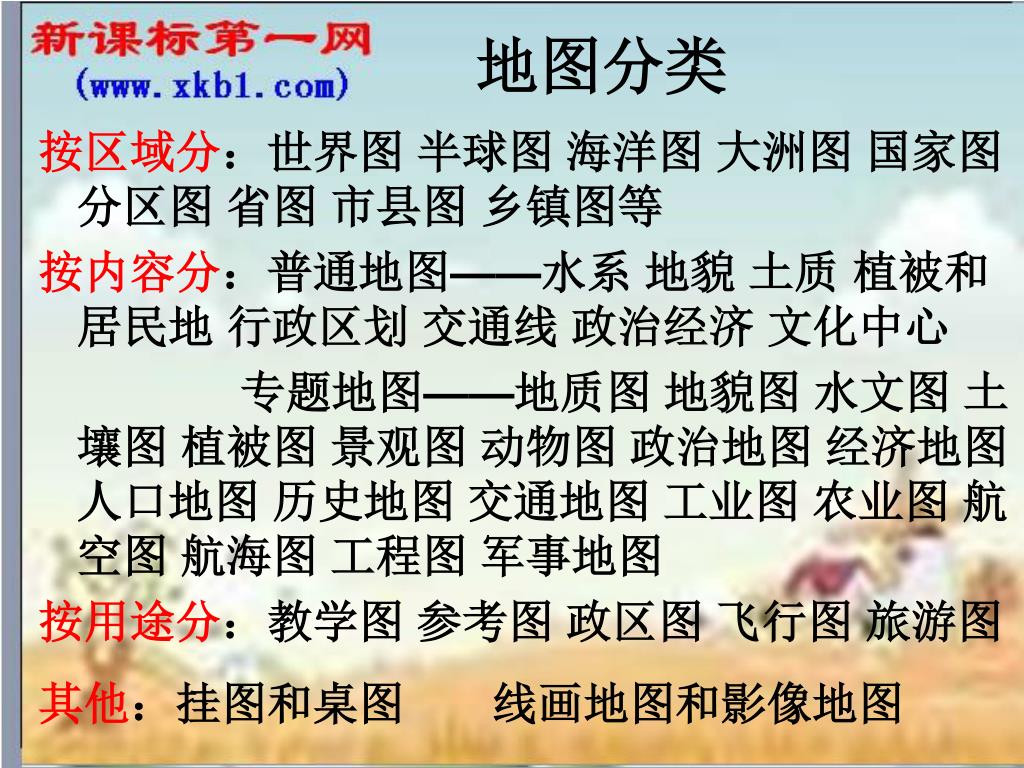

  2. 地图分类 按区域分：世界图 半球图 海洋图 大洲图 国家图 分区图 省图 市县图 乡镇图等 按内容分：普通地图——水系 地貌 土质 植被和居民地 行政区划 交通线 政治经济 文化中心 专题地图——地质图 地貌图 水文图 土壤图 植被图 景观图 动物图 政治地图 经济地图 人口地图 历史地图 交通地图 工业图 农业图 航空图 航海图 工程图 军事地图 按用途分：教学图 参考图 政区图 飞行图 旅游图 其他：挂图和桌图 线画地图和影像地图

  3. 重新测量珠穆朗玛峰的高度： 2005年10月9日，国家测绘局局长陈邦柱公布了珠穆朗玛峰新高程为8844.43米，原1975年公布的高程数据8848.13米停止使用。

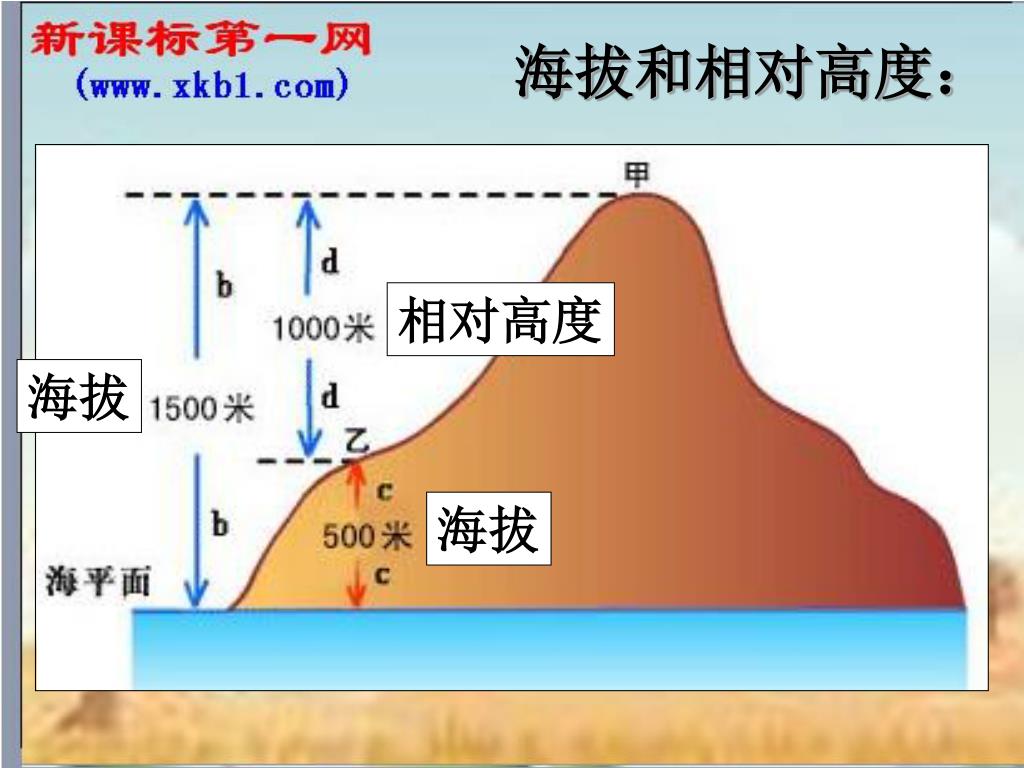

  4. 海拔和相对高度： 相对高度 海拔 海拔

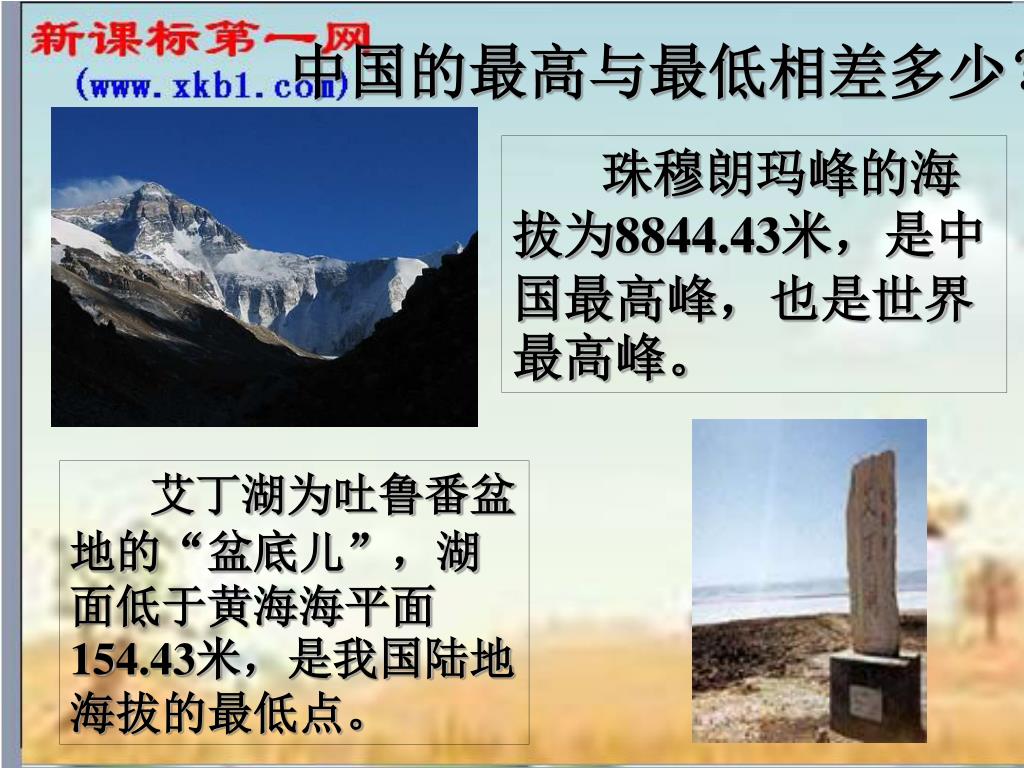

  5. 中国的最高与最低相差多少？ 珠穆朗玛峰的海拔为8844.43米，是中国最高峰，也是世界最高峰。 艾丁湖为吐鲁番盆地的“盆底儿”，湖面低于黄海海平面154.43米，是我国陆地海拔的最低点。

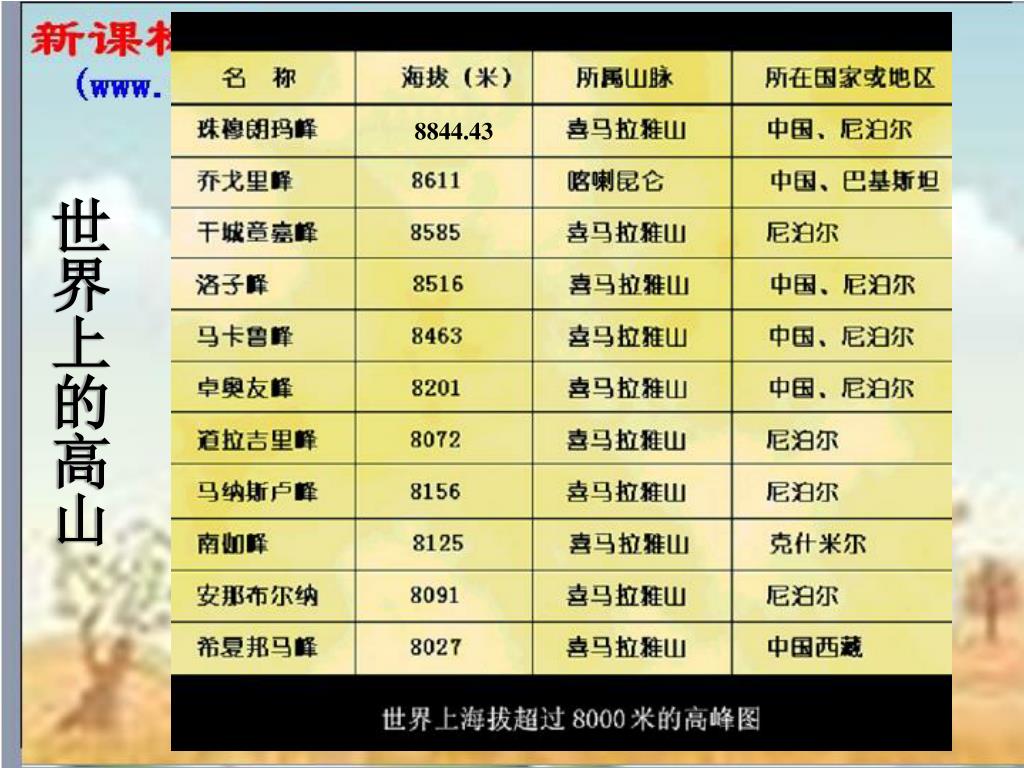

  6. 8844.43 世界上的高山

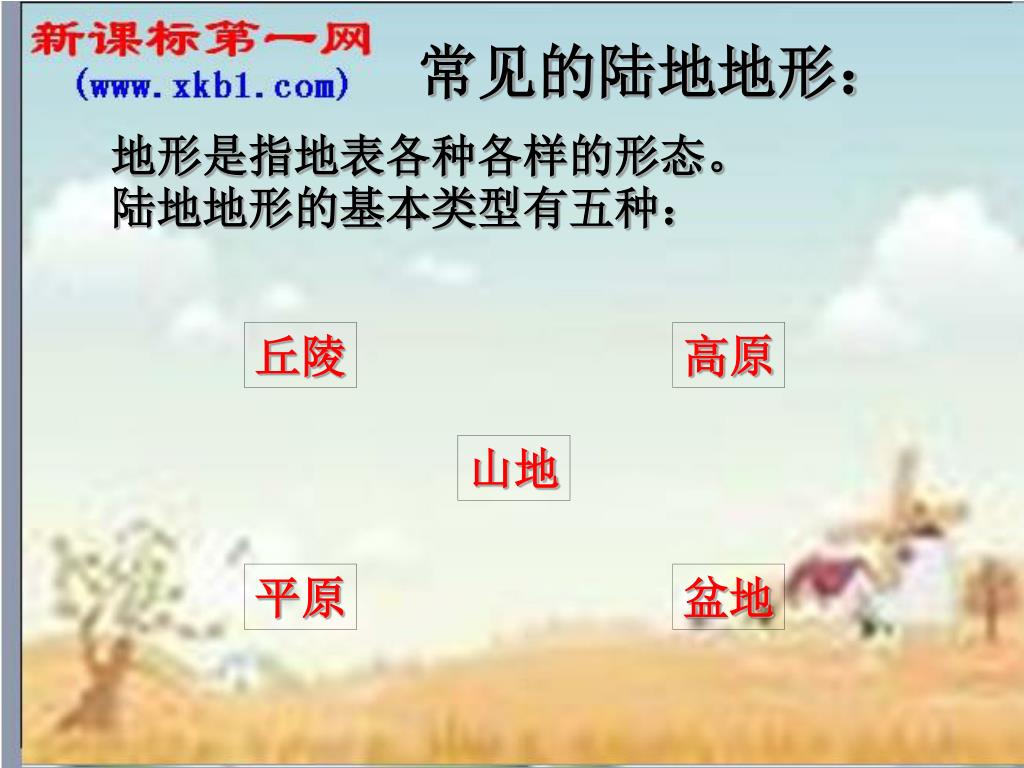

  7. 常见的陆地地形： 地形是指地表各种各样的形态。陆地地形的基本类型有五种： 丘陵 高原 山地 平原 盆地

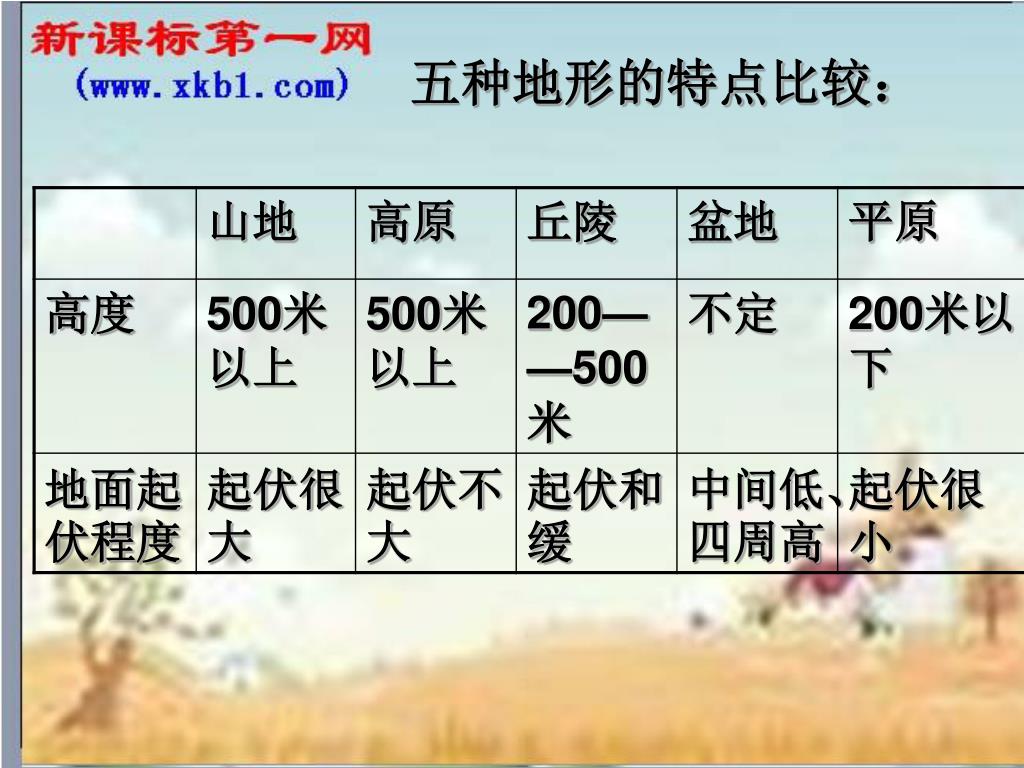

  8. 五种地形的特点比较：

  9. 山 地 海拔在500米以上、崎岖不平、呈条带状分布的地形区。

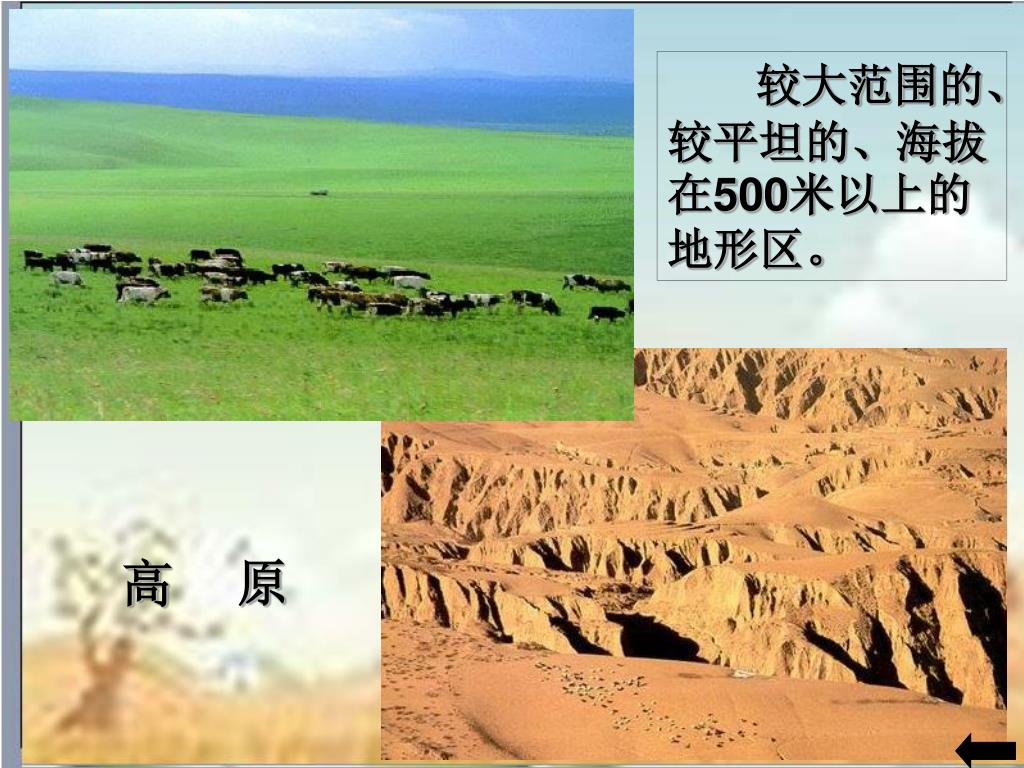

  10. 较大范围的、较平坦的、海拔在500米以上的地形区。 高 原

  11. 丘 陵 海拔在200～500米之间、崎岖不平的地形区。

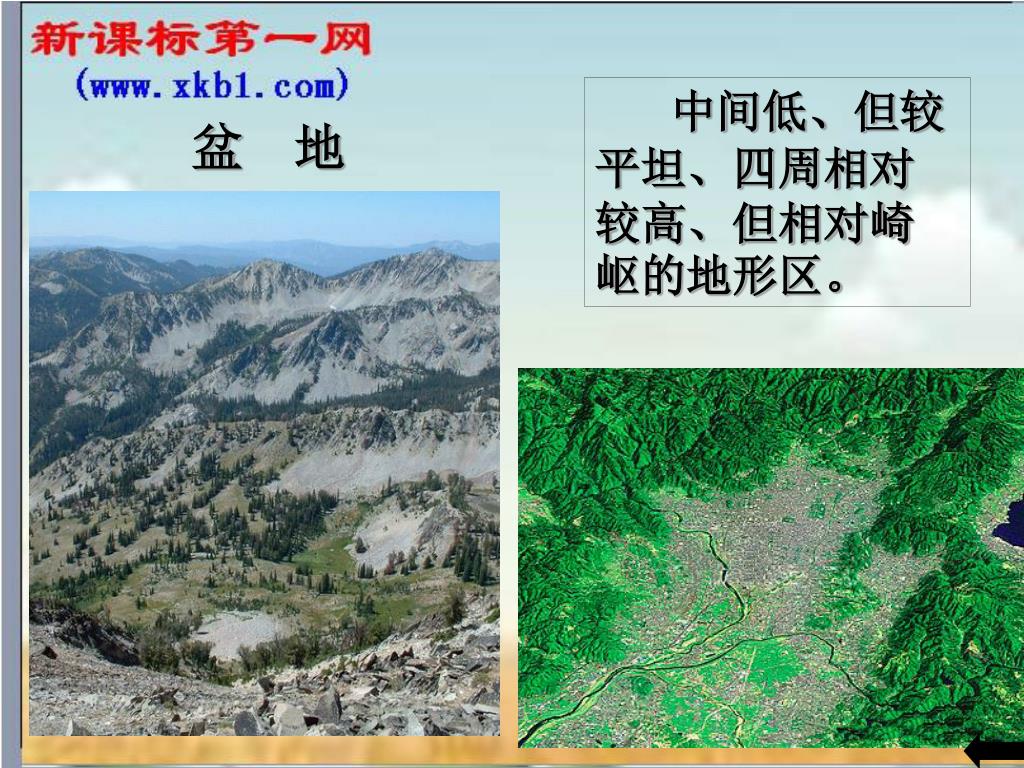

  12. 中间低、但较平坦、四周相对较高、但相对崎岖的地形区。 盆 地

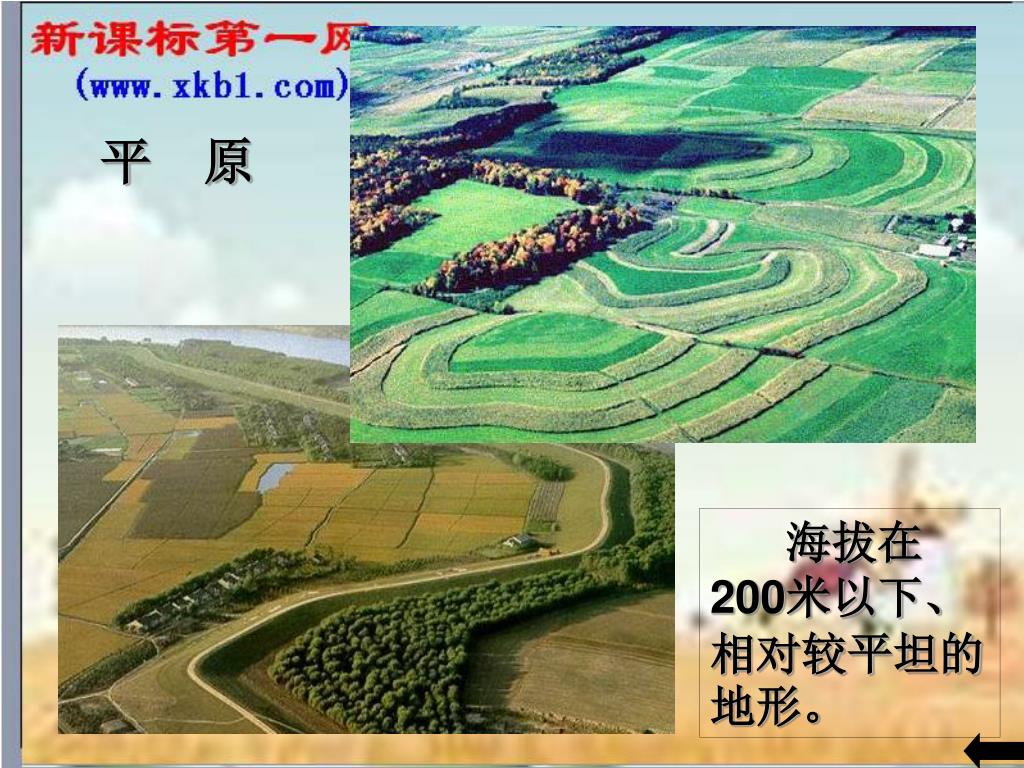

  13. 平 原 海拔在200米以下、相对较平坦的地形。

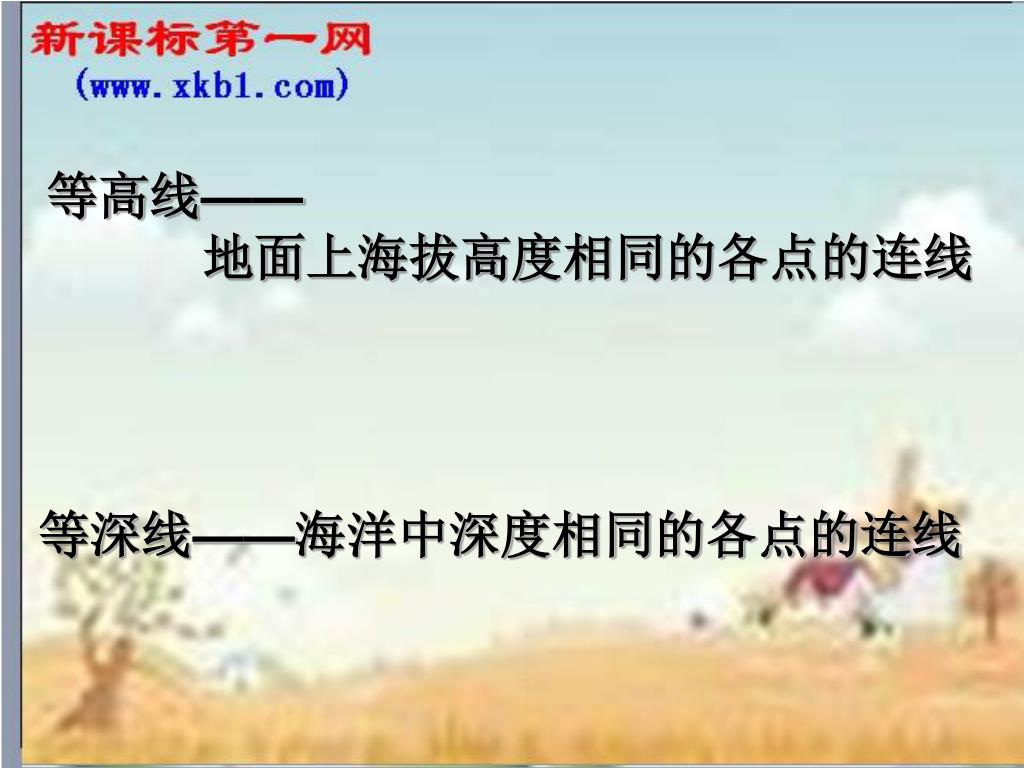

  14. 等高线—— 地面上海拔高度相同的各点的连线 等深线——海洋中深度相同的各点的连线

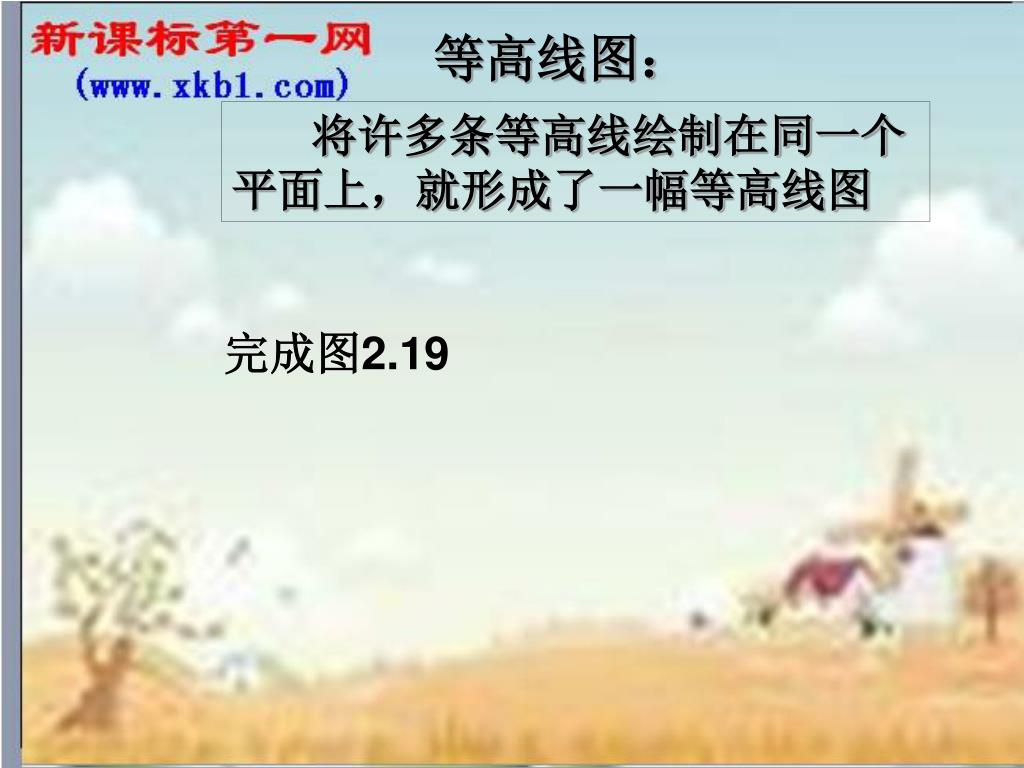

  15. 等高线图： 将许多条等高线绘制在同一个平面上，就形成了一幅等高线图 完成图2.19

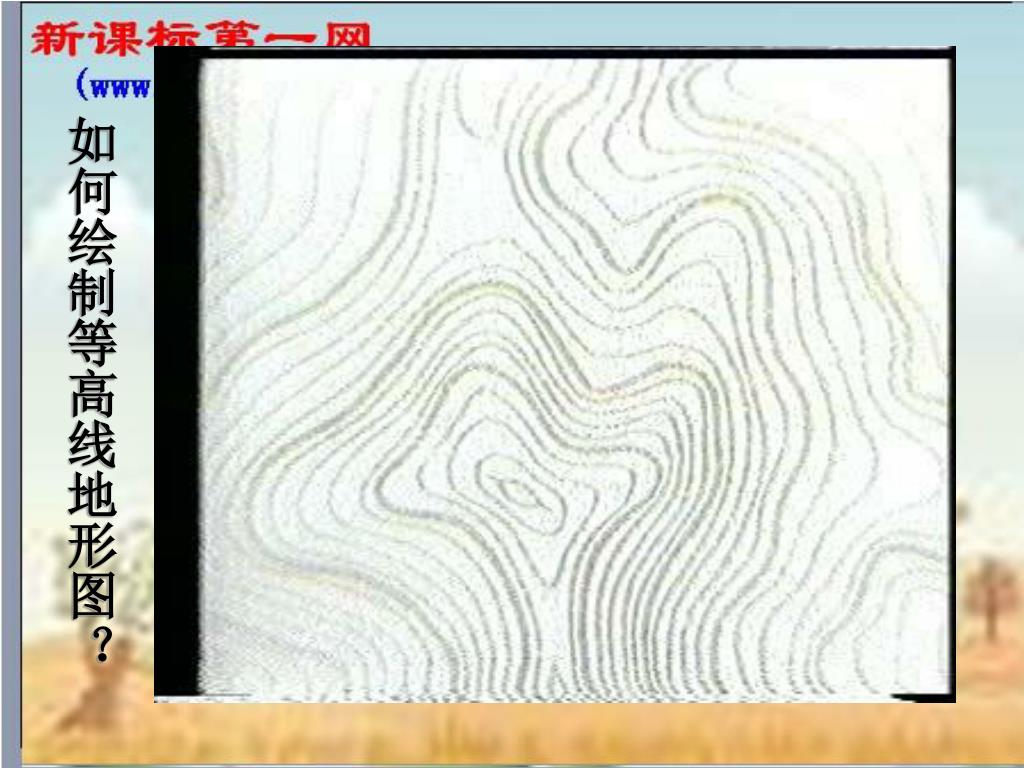

  16. 如何绘制等高线地形图？

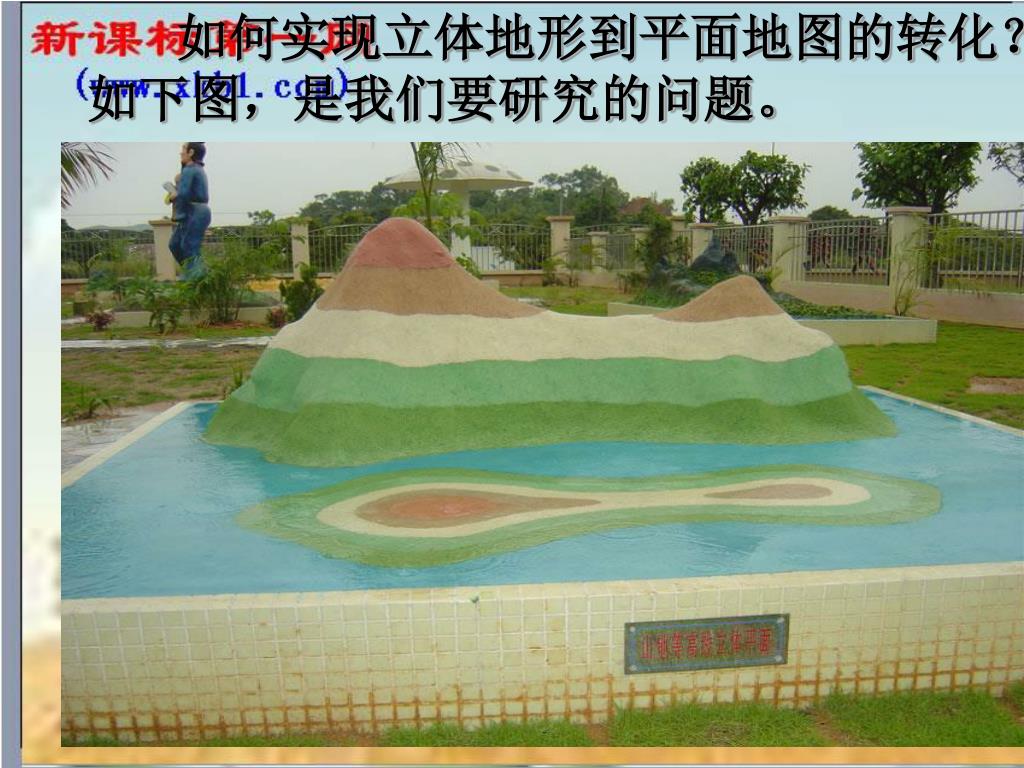

  17. 如何实现立体地形到平面地图的转化？如下图，是我们要研究的问题。

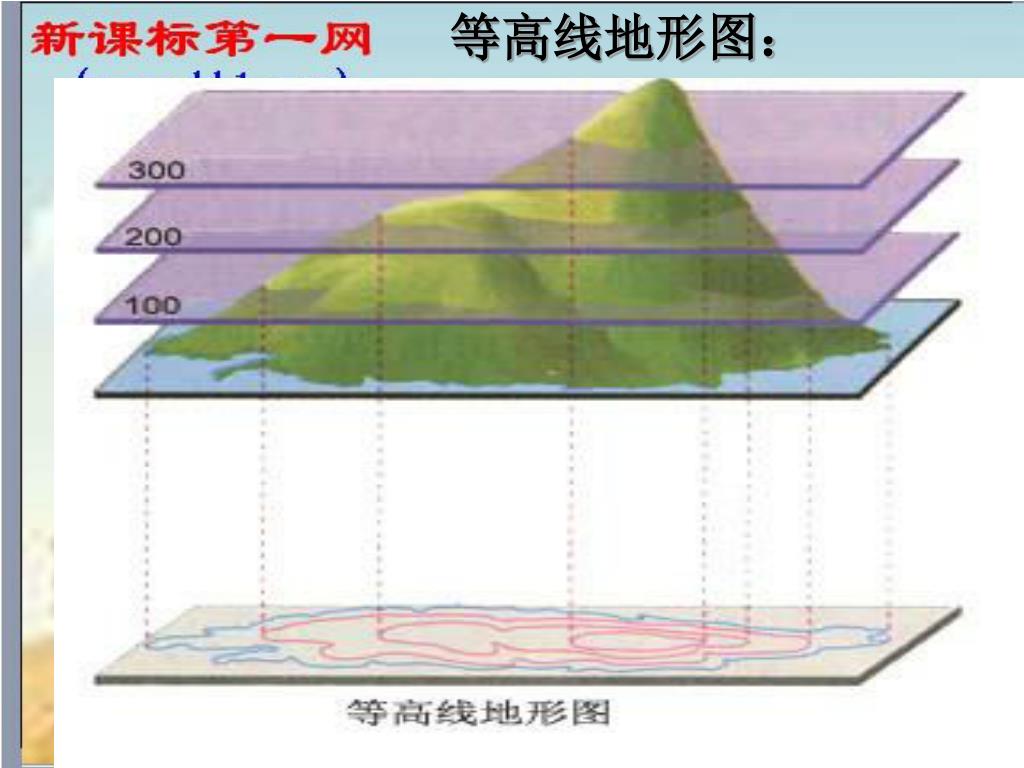

  18. 等高线地形图：

  19. 山地不同部位的等高线示意图： 山峰

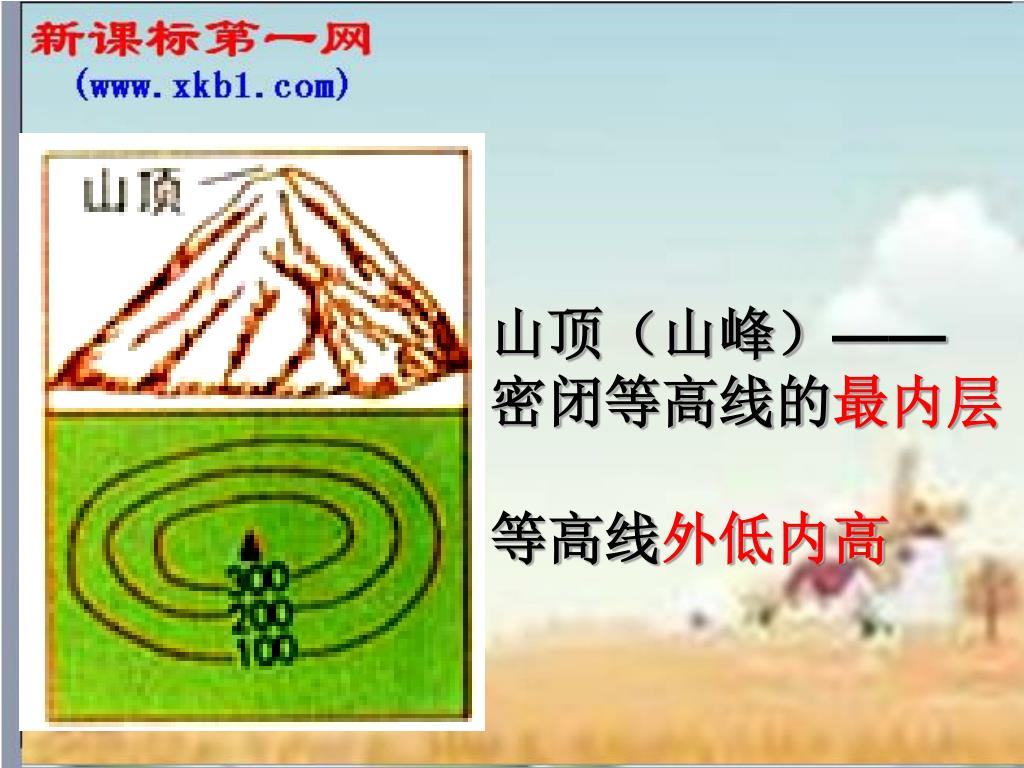

  20. 山顶（山峰）—— 密闭等高线的最内层 等高线外低内高

  21. 山脊

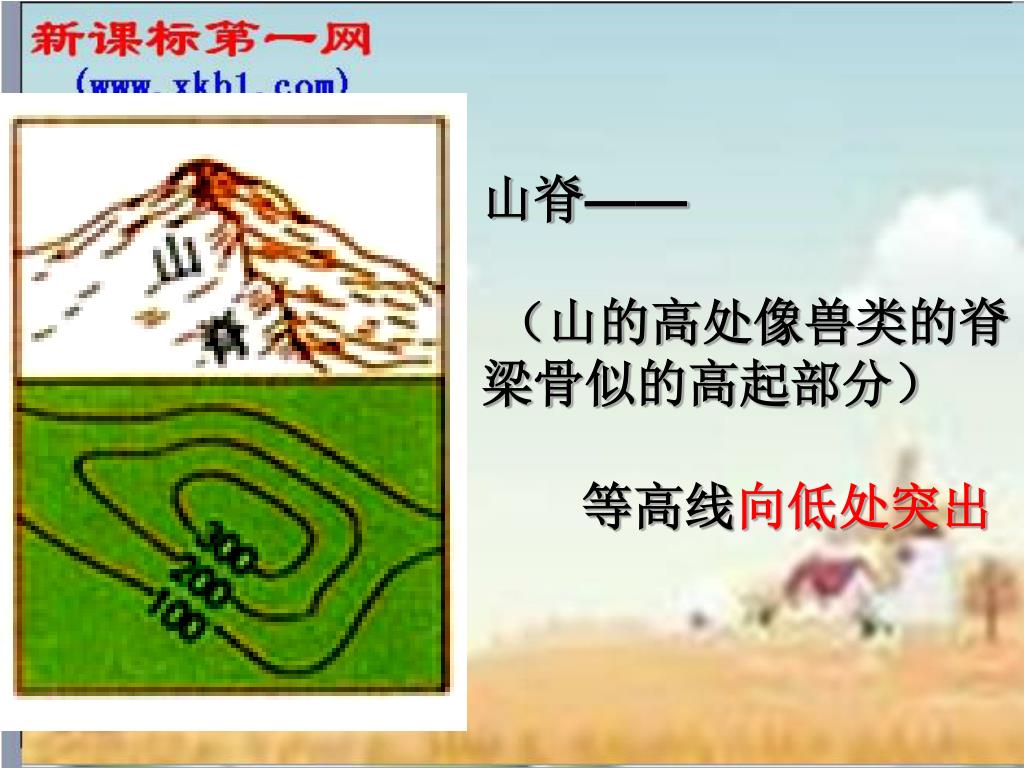

  22. 山脊—— （山的高处像兽类的脊 梁骨似的高起部分） 等高线向低处突出

  23. 山谷

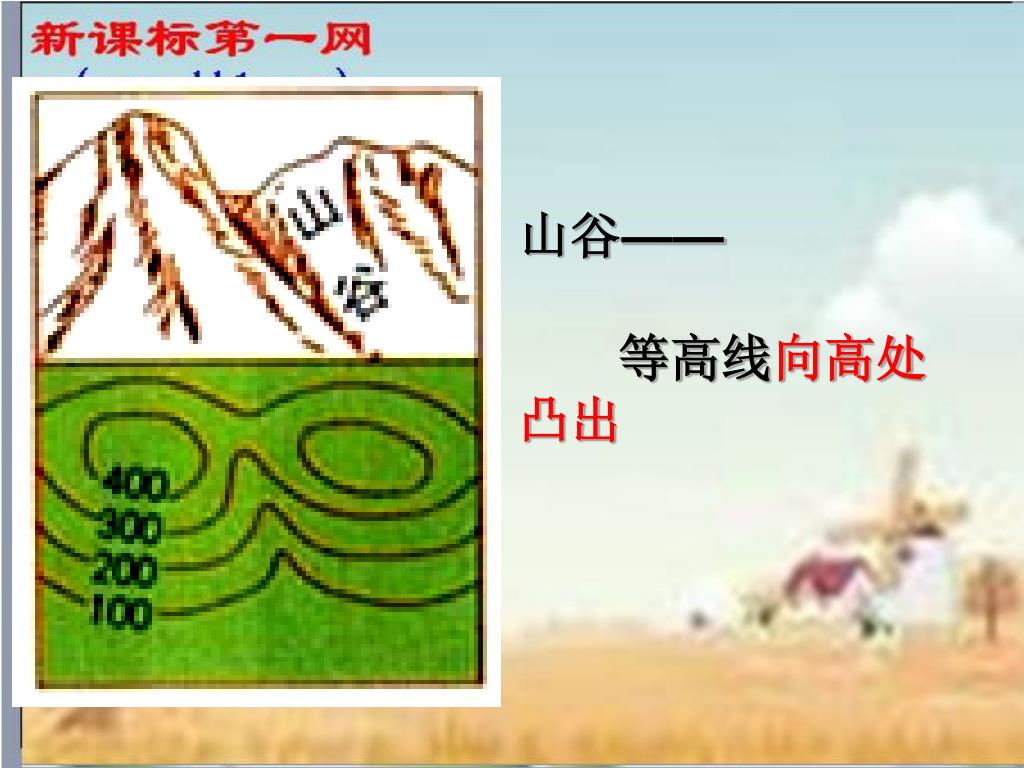

  24. 山谷—— 等高线向高处凸出

  25. 鞍部

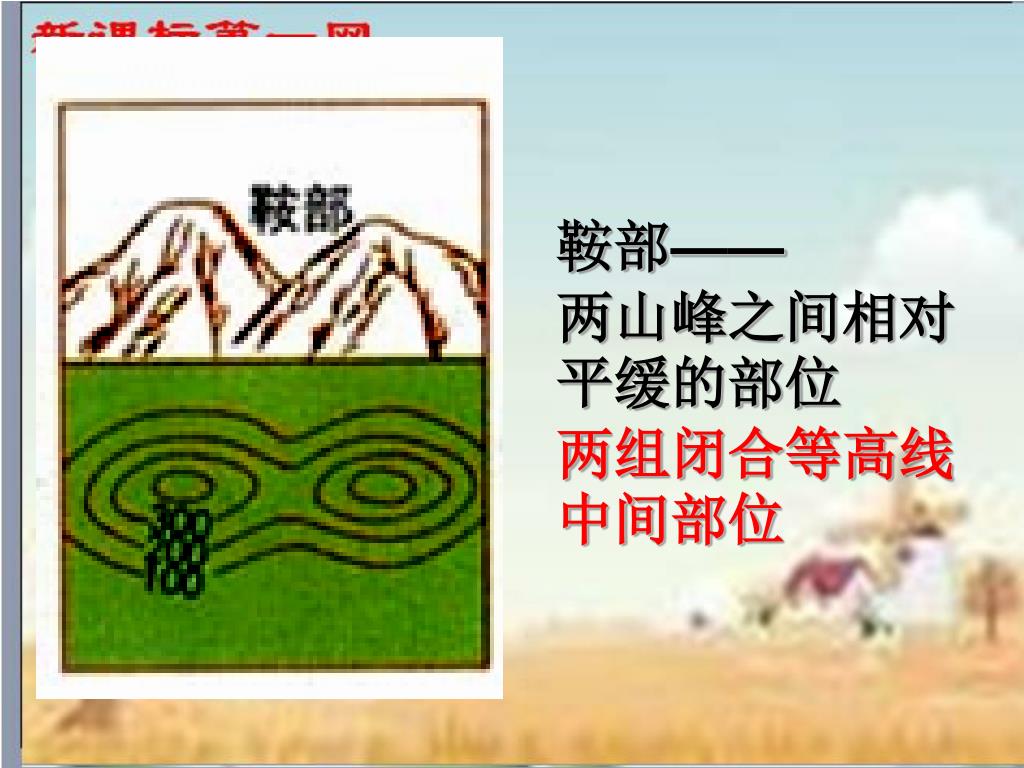

  26. 鞍部—— 两山峰之间相对平缓的部位 两组闭合等高线中间部位

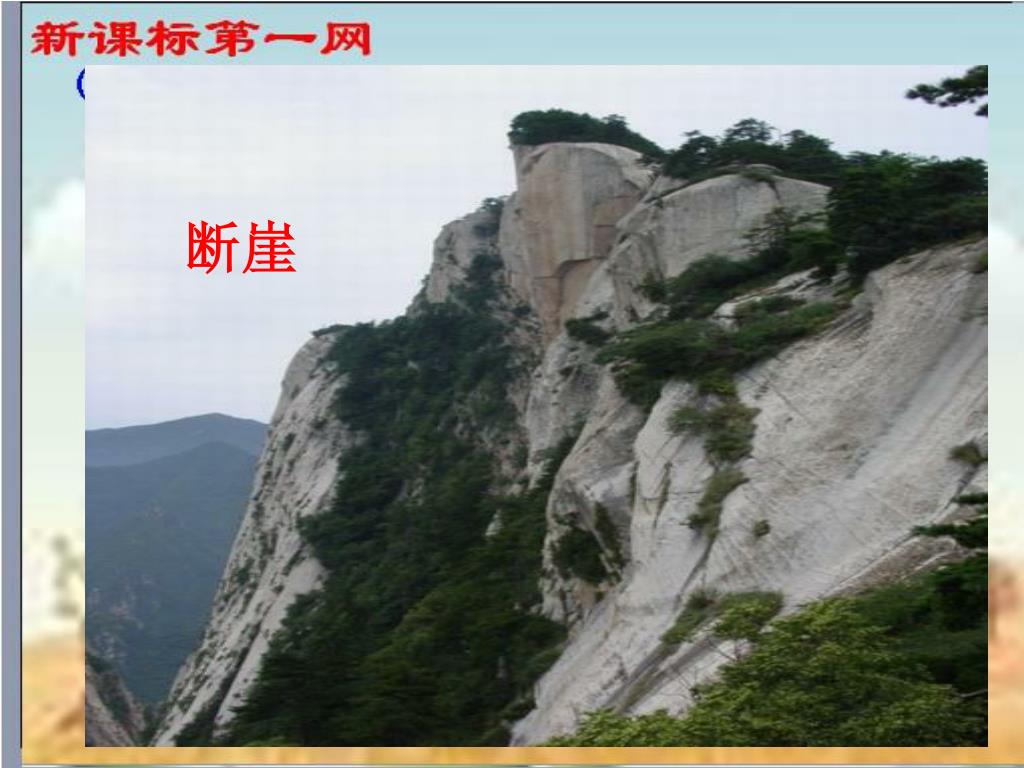

  27. 断崖

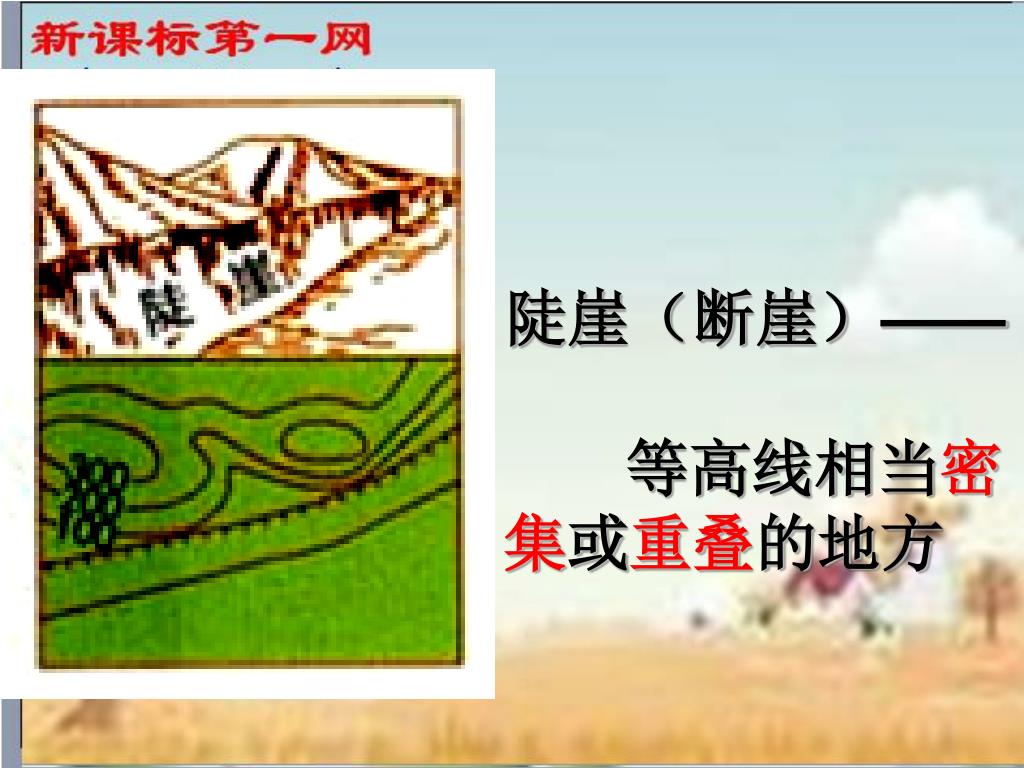

  28. 陡崖（断崖）—— 等高线相当密集或重叠的地方

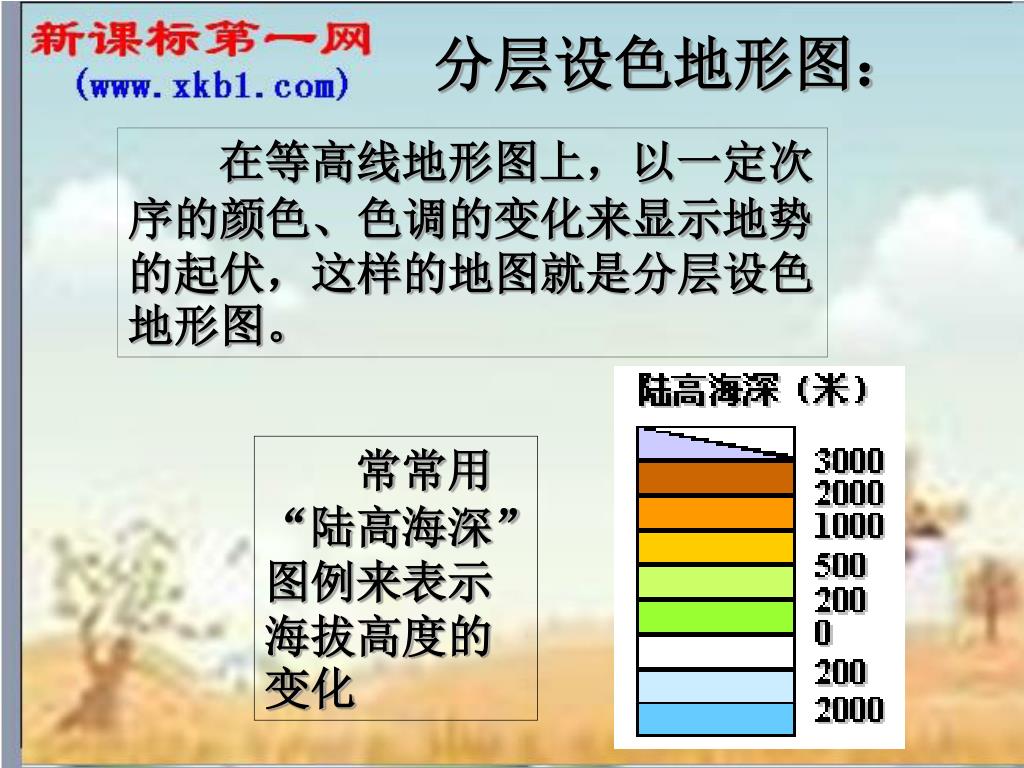

  29. 分层设色地形图： 在等高线地形图上，以一定次序的颜色、色调的变化来显示地势的起伏，这样的地图就是分层设色地形图。 常常用“陆高海深”图例来表示海拔高度的变化

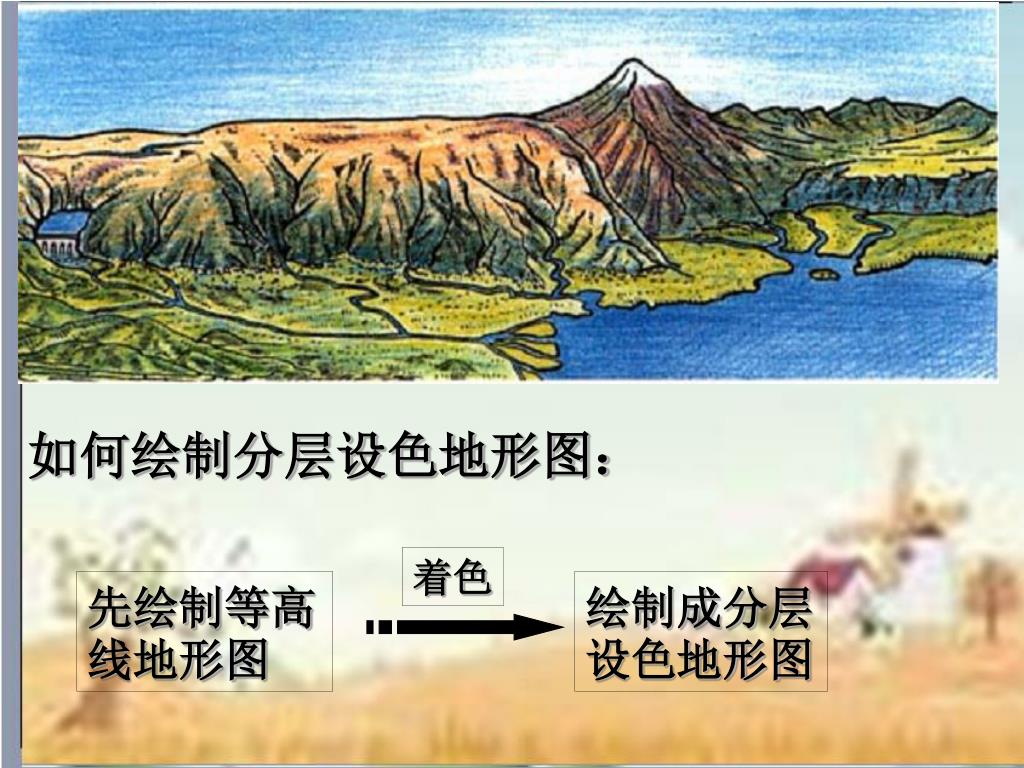

  30. 如何绘制分层设色地形图： 着色 先绘制等高线地形图 绘制成分层设色地形图

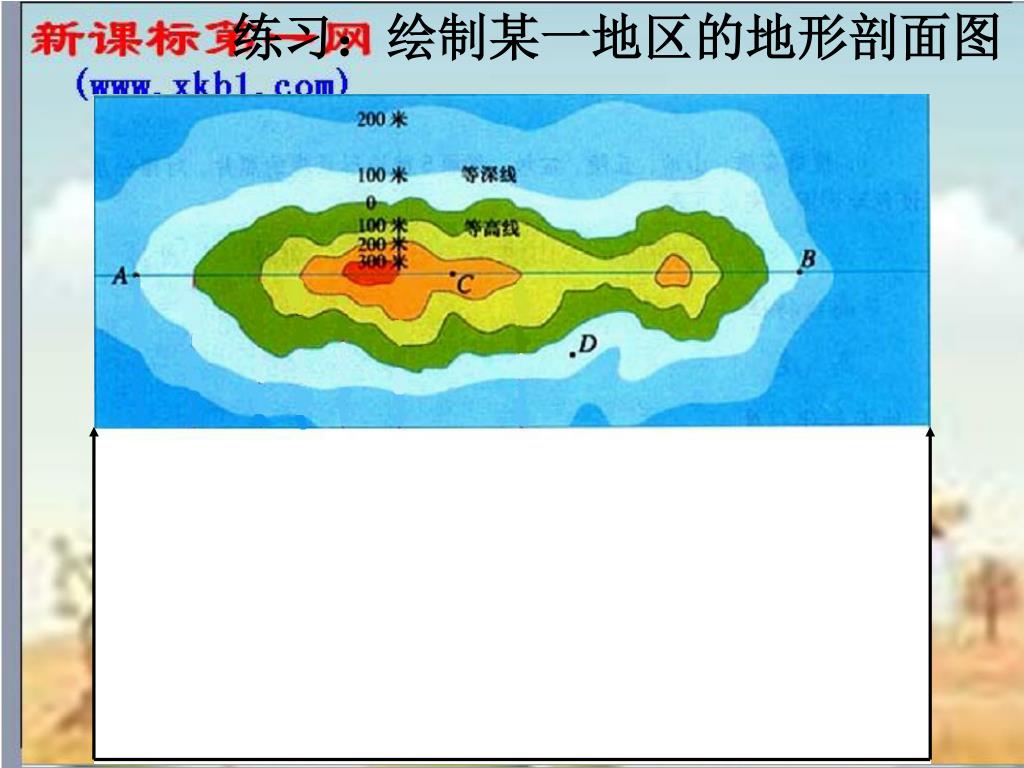

  31. 练习：绘制某一地区的地形剖面图

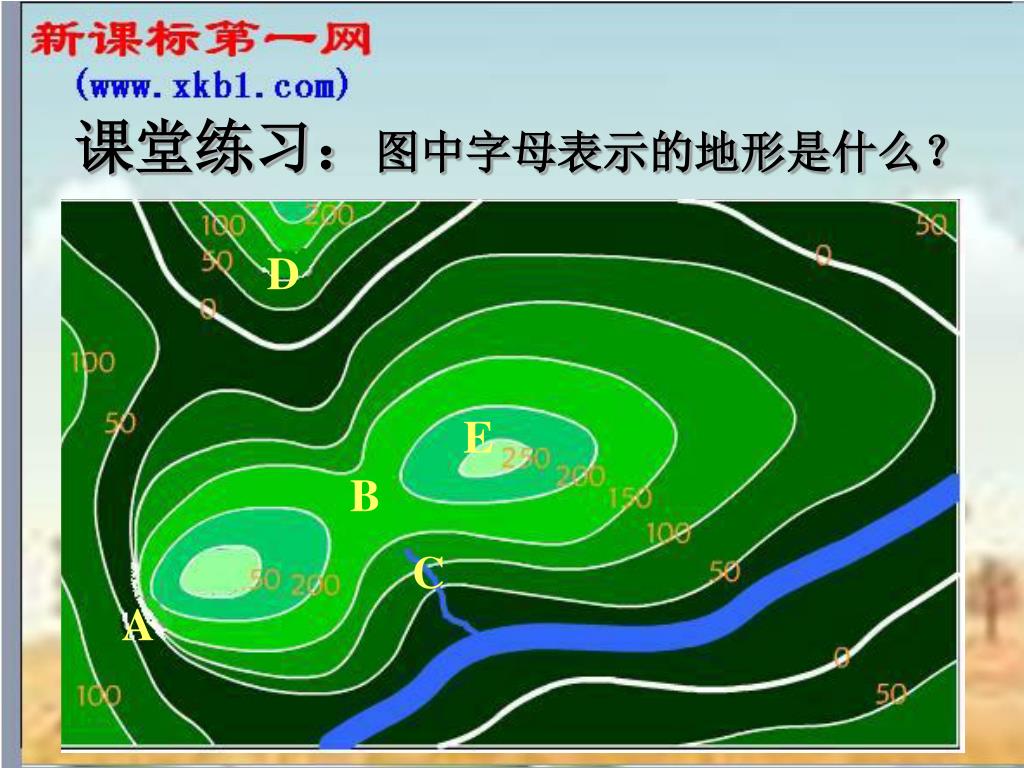

  32. D E B C A 课堂练习：图中字母表示的地形是什么？

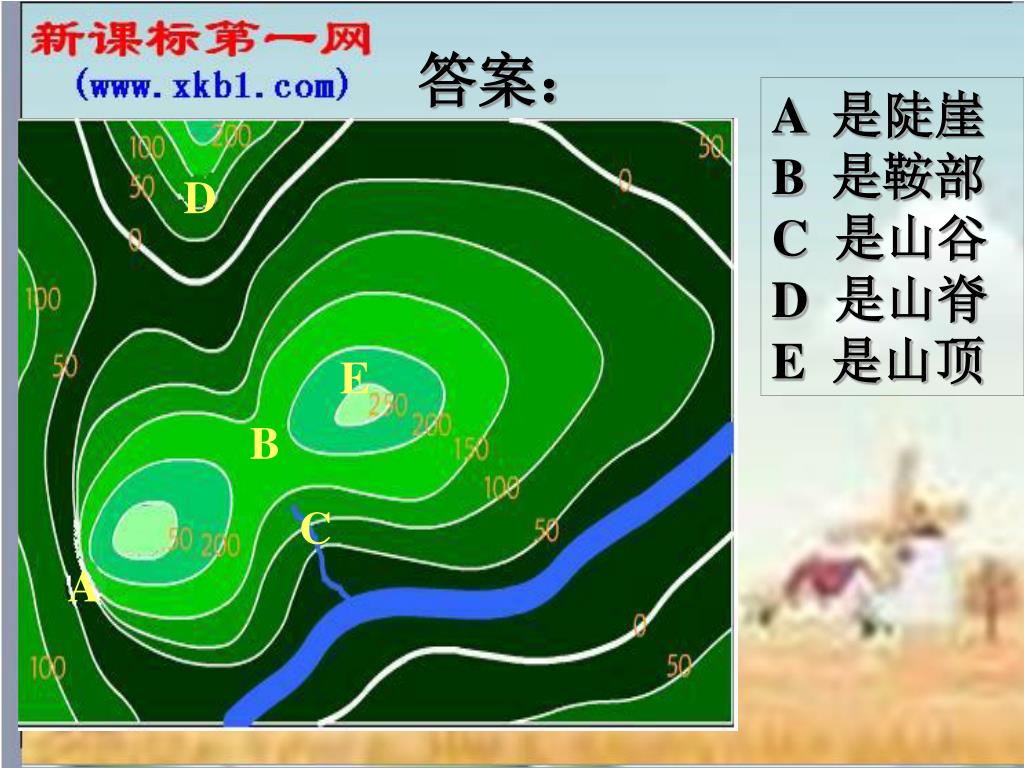

  33. D E B C A 答案： A 是陡崖 B 是鞍部 C 是山谷 D 是山脊 E 是山顶

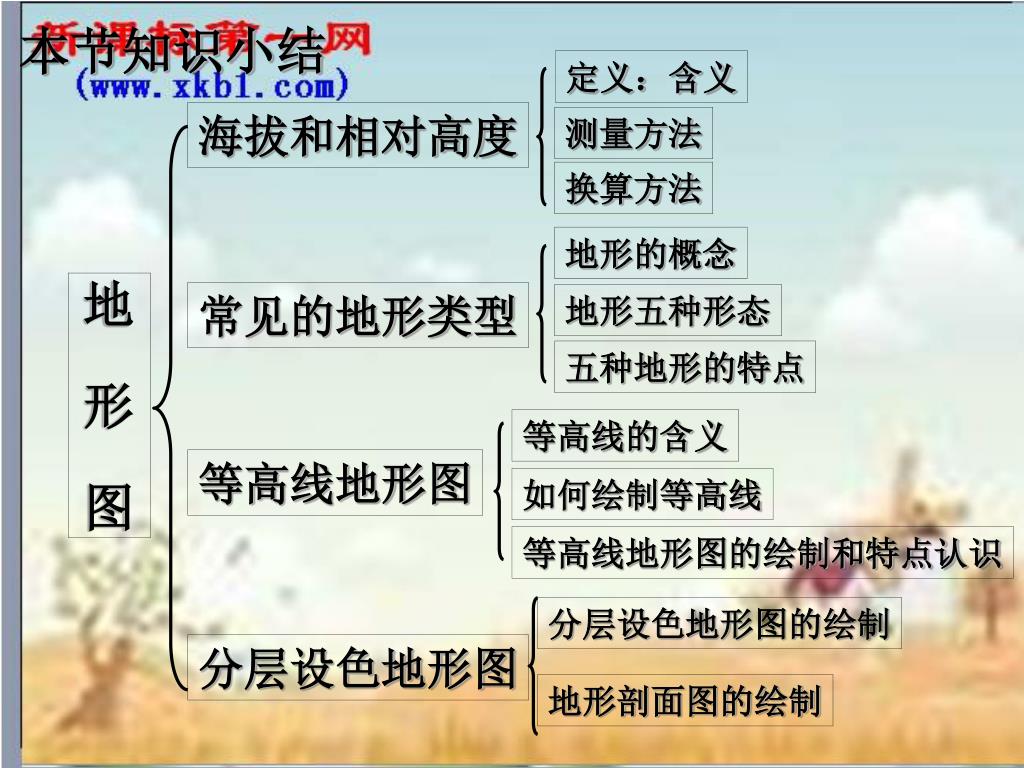

  34. 定义：含义 海拔和相对高度 测量方法 换算方法 地形的概念 地 形 图 常见的地形类型 地形五种形态 五种地形的特点 等高线的含义 等高线地形图 如何绘制等高线 分层设色地形图的绘制 分层设色地形图 地形剖面图的绘制 本节知识小结 等高线地形图的绘制和特点认识
