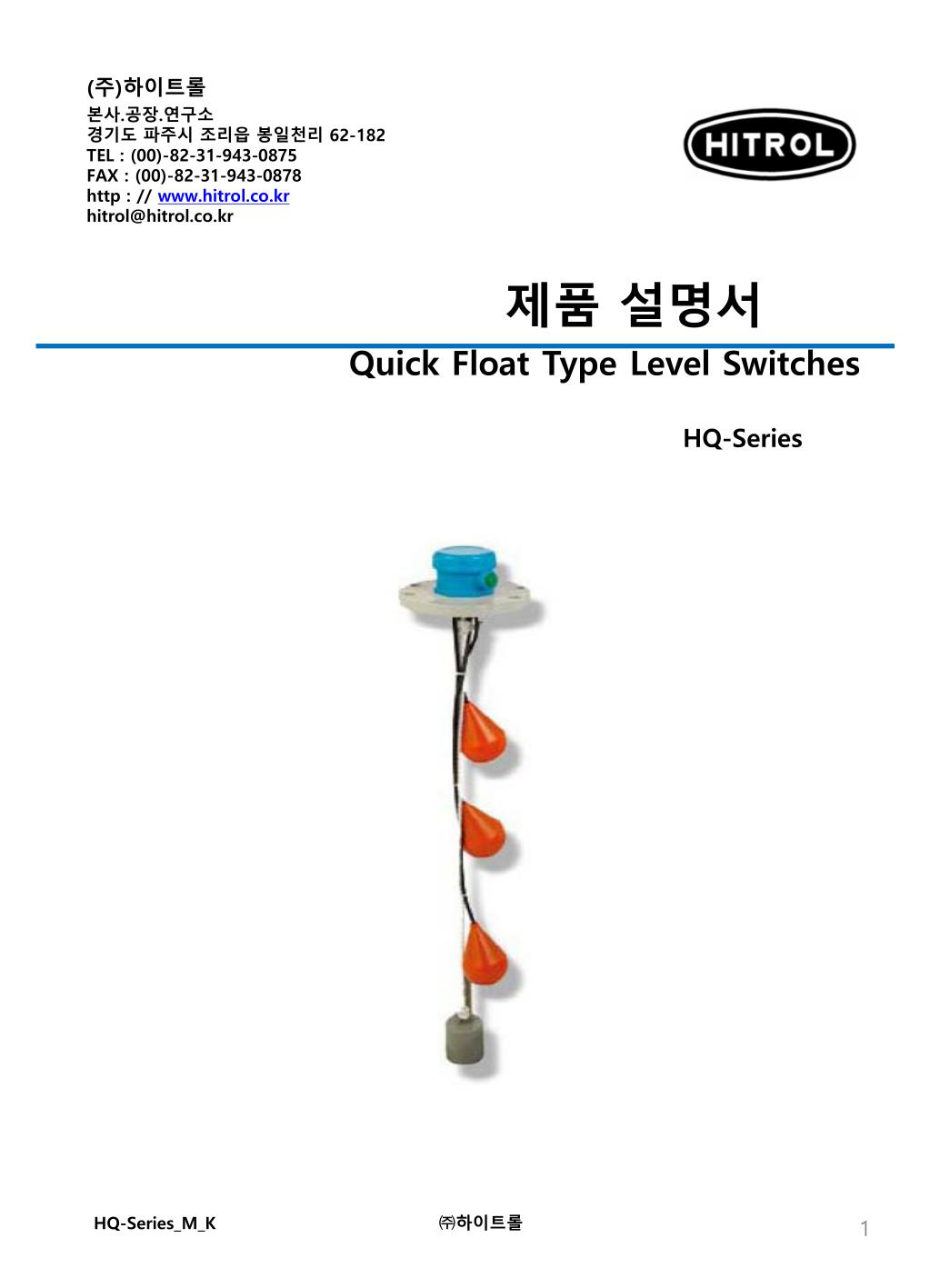

  1. (주)하이트롤 본사.공장.연구소 경기도 파주시 조리읍 봉일천리 62-182 TEL : (00)-82-31-943-0875 FAX : (00)-82-31-943-0878 http : // www.hitrol.co.kr hitrol@hitrol.co.kr 제품 설명서 Quick Float Type Level Switches HQ-Series HQ-Series_M_K㈜하이트롤

  2. 목 차 • 1. 제품 개요 및 적용 • 1-1 개요 • 1-2 특징 • 1-3 동작원리 • 1-4 적용 • 1-5 접정의 식별방법 • 2. 기술 사양 • 2-1 HQ-66 Series • 2-2 HQM-77 • 2-3 HQ-36 • 3. 설치 방법 • 4. 결선 • 5. 동작 위치의 변경 • 6. 동작의 확인 • 7. 제품의 점검 • 8. 외형도 • 9. 품질 보증 및 연락처 • 9-1 품질 보증 서비스 • 9-2 본사. 공장. 연구소 연락처 HQ-Series_M_K㈜하이트롤

  3. 1. 제품 개요 1-1 개 요 본 레벨 스위치는 산업 현장에서 각종 액면을 제어할 때는 물론 특히, 수 처리 플랜트 등의 액면 제어용으로 견고하고 사용하기 쉽게 설계되어 있는 Float식 레벨 스위치이다. 1-2 특 징 - 금속노출부가 없으므로, 부식에 강하며 수명이 길다. - 외형 및 구조가 간단하며, 부유물이 있는 오수나 고점도의 액체에도 사용할 수 있다. - 설치가 간단하다. - 현장 조정이 용이하다. 1-3 동작 원리 ① 액체의 Level이 증가하면 부력에 의해 Float이 상승한다. ② 내장된 수은 스위치 (or 마이크로 스위치)가 일정한 동작지점이 되면 접점이 ON(A접점의 경우) 또는 OFF(B접점의 경우) 된다. ③액체의 Level이 내려가면 접점은 2의 상황과 반대로 움직인다.(그림.1 참조) 1-4 적용 정화조, 폐수처리장, 펌프 ON/OFF 알람 용으로 이용 1-5 접점의 식별 방법 - 제품의 Float 표면에 A접점 또는 B접점이라는 표시가 스티커로 부착되어 있다. 케이블 패킹 Float Steel Epoxy Molding Micro Switch <Micro S/W Float의 내부구조도> 케이블 패킹 Float 수은 스위치 Epoxy Molding 발포성 충진물 <Mercury S/W Float의 내부구조도> HQ-Series_M_K㈜하이트롤

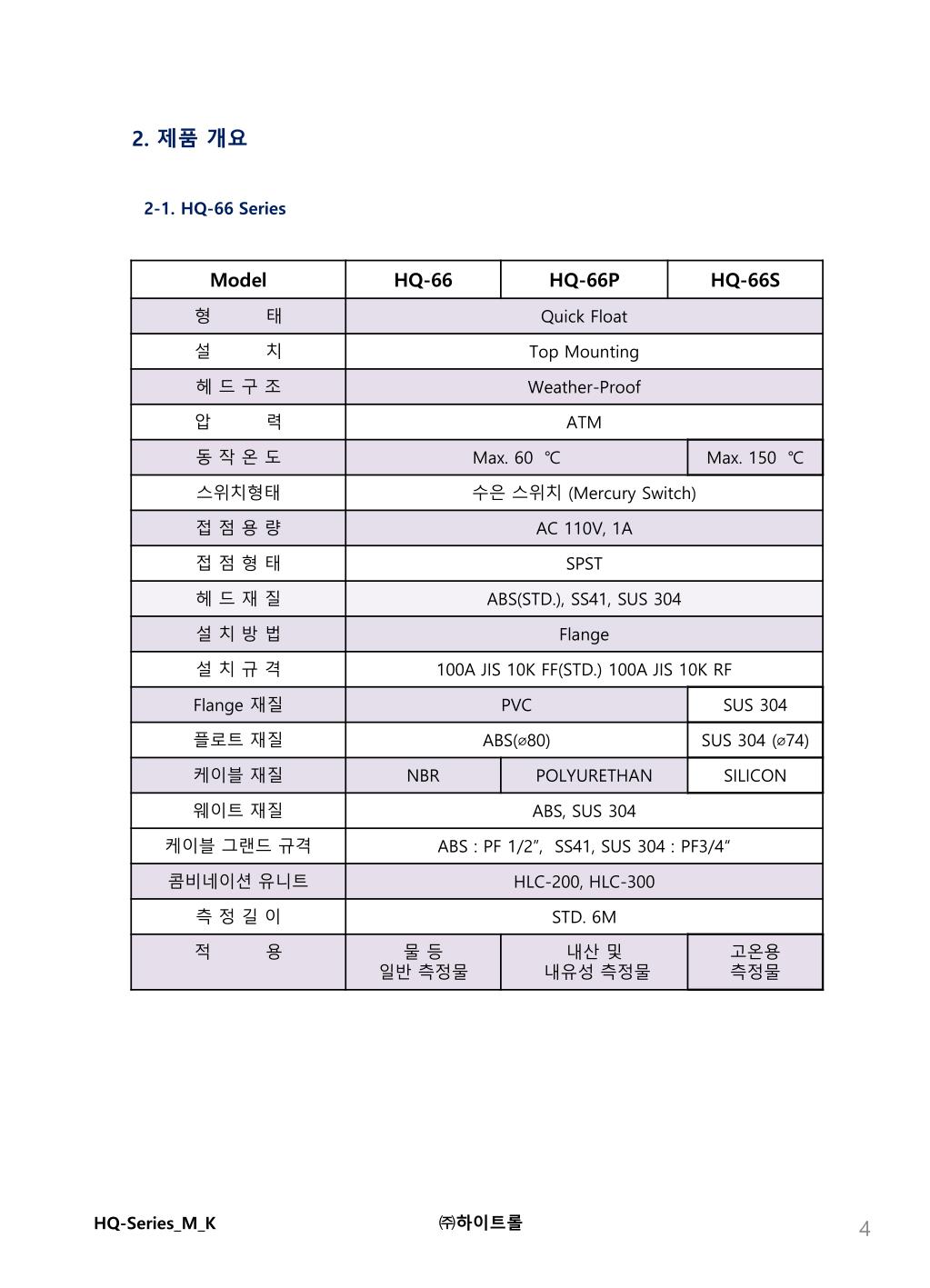

  4. 2. 제품 개요 2-1. HQ-66 Series HQ-Series_M_K㈜하이트롤

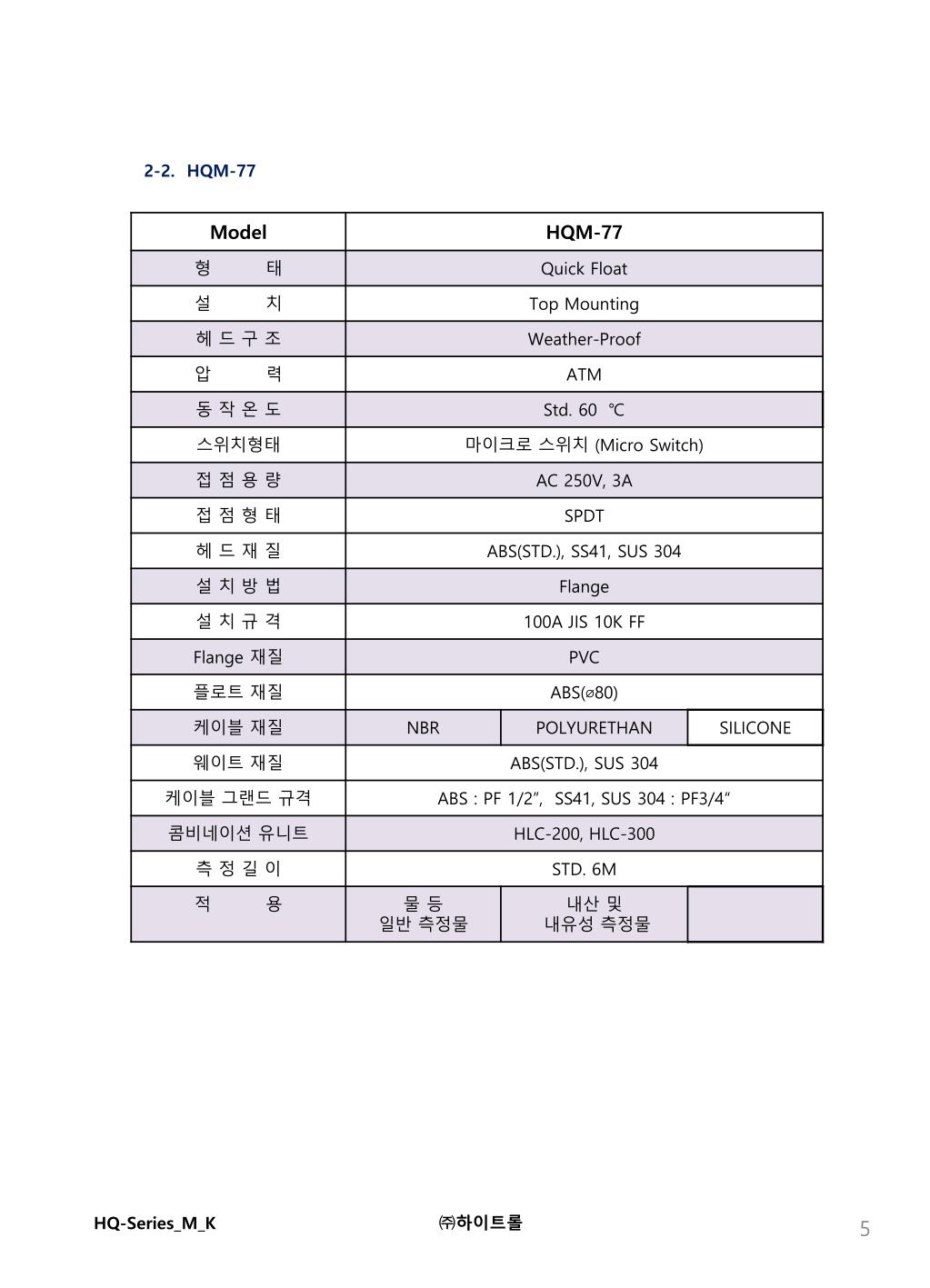

  5. 2-2. HQM-77 HQ-Series_M_K㈜하이트롤

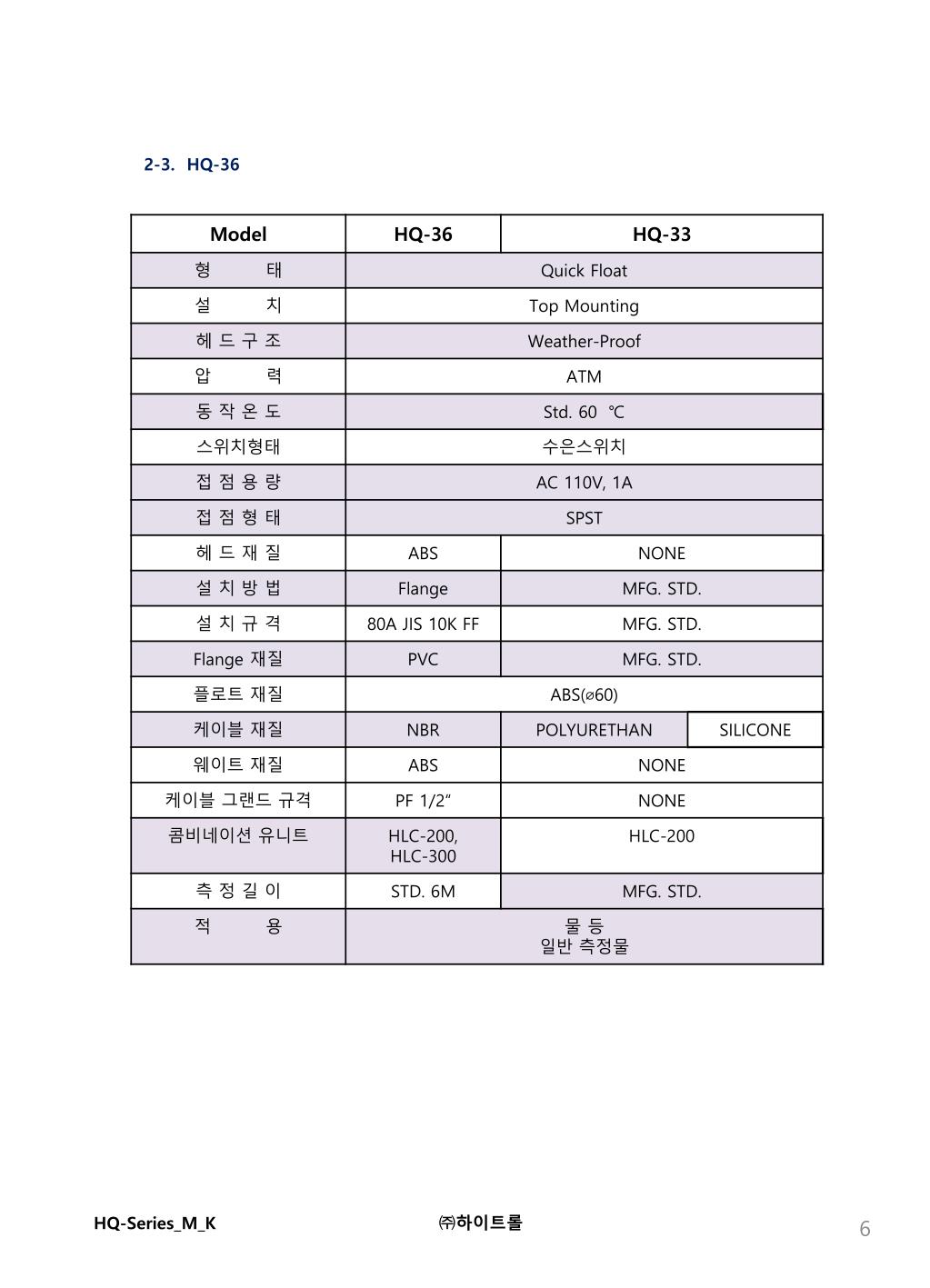

  6. 2-3. HQ-36 HQ-Series_M_K㈜하이트롤

  7. 3. 설치 방법 ① Weight를 탱크의 상부로부터 넣어 늘어지게 한다. ② Float을 Guide Wire와 함께 삽입한다. ③ Flange의 구멍에 볼트를 삽입하고 스패너를 사용하여 적당한 힘으로 조인다. 4. 결 선 ①케이스의 뚜껑을 열기 위하여 상부 나사를 푼다. ② 내부에 들어 있는 Electrical Spring Connector(압착단자)를 꺼내서 잘 보관한다. ③ Signal Cable을 케이스 뚜껑의 Cable Gland의 바깥쪽에서 안쪽으로 밀어 넣는다. ④원하는 접점의 케이블과 서로 연결하여 몇 차례 꼰 다음 Electrical Spring Connector(압착 단자)를씌우고 전자집게 등의 공구를 사용하여 압착시킨 다. (Tank 상부에서 가까운 쪽부터 Float의 수량만큼 Flange의 밑면과 내부에 E1, E2, E3,… 와 같은 방법의 순서대로 찍혀 있다.) ⑤결선이 끝난 후에 뚜껑을 씌우고 상부의 나사를 조인다. 5. 동작위치의 변경 ① Flange의 나사를 풀고 Tank로 부터 제품을 꺼낸다. ② 케이스의 뚜껑을 연다. ③ Cable에 조여있는 Cable Gland를 푼다. ④ Cable에 묶여있는 CableTie를 Cable이나 Nylon Wire가 손상되지 않도록 주의하여 자른다. ⑤설정하고자 원하는 길이 만큼만 Flange 밑으로 남기고 Cable을 위로 뽑아 올린다. ⑥ Cable Gland를 꽉 조여서 Tank 내부와 밀폐가 유지 되도록 한다. HQ-Series_M_K㈜하이트롤

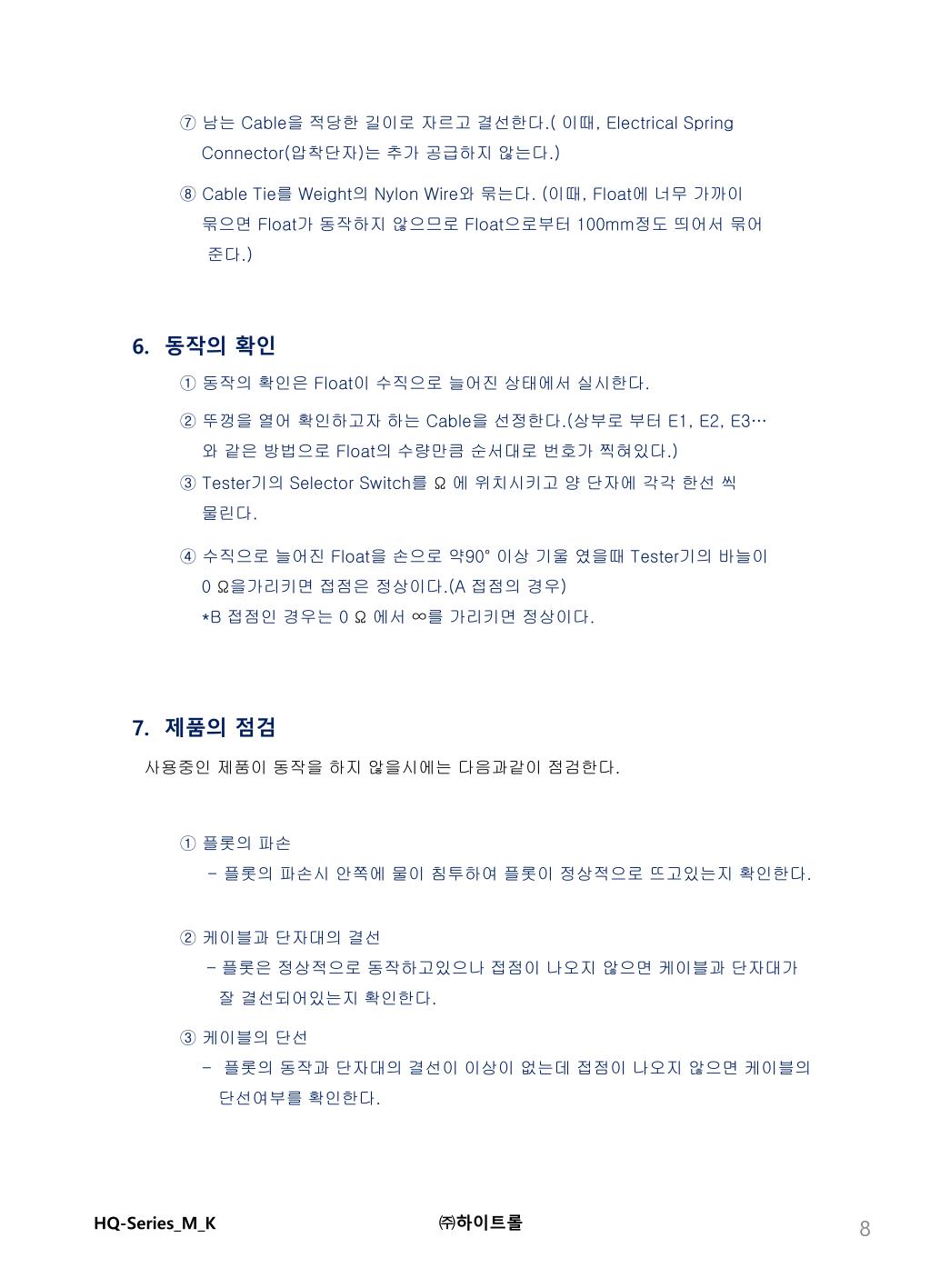

  8. ⑦남는 Cable을 적당한 길이로 자르고 결선한다.( 이때, Electrical Spring Connector(압착단자)는 추가 공급하지 않는다.) ⑧ Cable Tie를 Weight의 Nylon Wire와 묶는다. (이때, Float에 너무 가까이 묶으면 Float가 동작하지 않으므로 Float으로부터 100mm정도 띄어서 묶어 준다.) 6. 동작의 확인 ① 동작의 확인은 Float이 수직으로 늘어진 상태에서 실시한다. ② 뚜껑을 열어 확인하고자 하는 Cable을 선정한다.(상부로 부터 E1, E2, E3… 와 같은 방법으로 Float의 수량만큼 순서대로 번호가 찍혀있다.) ③ Tester기의 Selector Switch를 Ω 에 위치시키고 양 단자에 각각 한선 씩 물린다. ④수직으로 늘어진 Float을 손으로 약90°이상 기울 였을때 Tester기의 바늘이 0 Ω을가리키면 접점은 정상이다.(A 접점의 경우) *B 접점인 경우는 0 Ω에서 ∞를 가리키면 정상이다. 7. 제품의 점검 사용중인 제품이 동작을 하지 않을시에는 다음과같이 점검한다. ① 플롯의 파손 - 플롯의 파손시 안쪽에 물이 침투하여 플롯이 정상적으로 뜨고있는지 확인한다. ② 케이블과 단자대의 결선 – 플롯은 정상적으로 동작하고있으나 접점이 나오지 않으면 케이블과 단자대가 잘 결선되어있는지 확인한다. ③케이블의 단선 - 플롯의 동작과 단자대의 결선이 이상이 없는데 접점이 나오지 않으면 케이블의 단선여부를 확인한다. HQ-Series_M_K㈜하이트롤

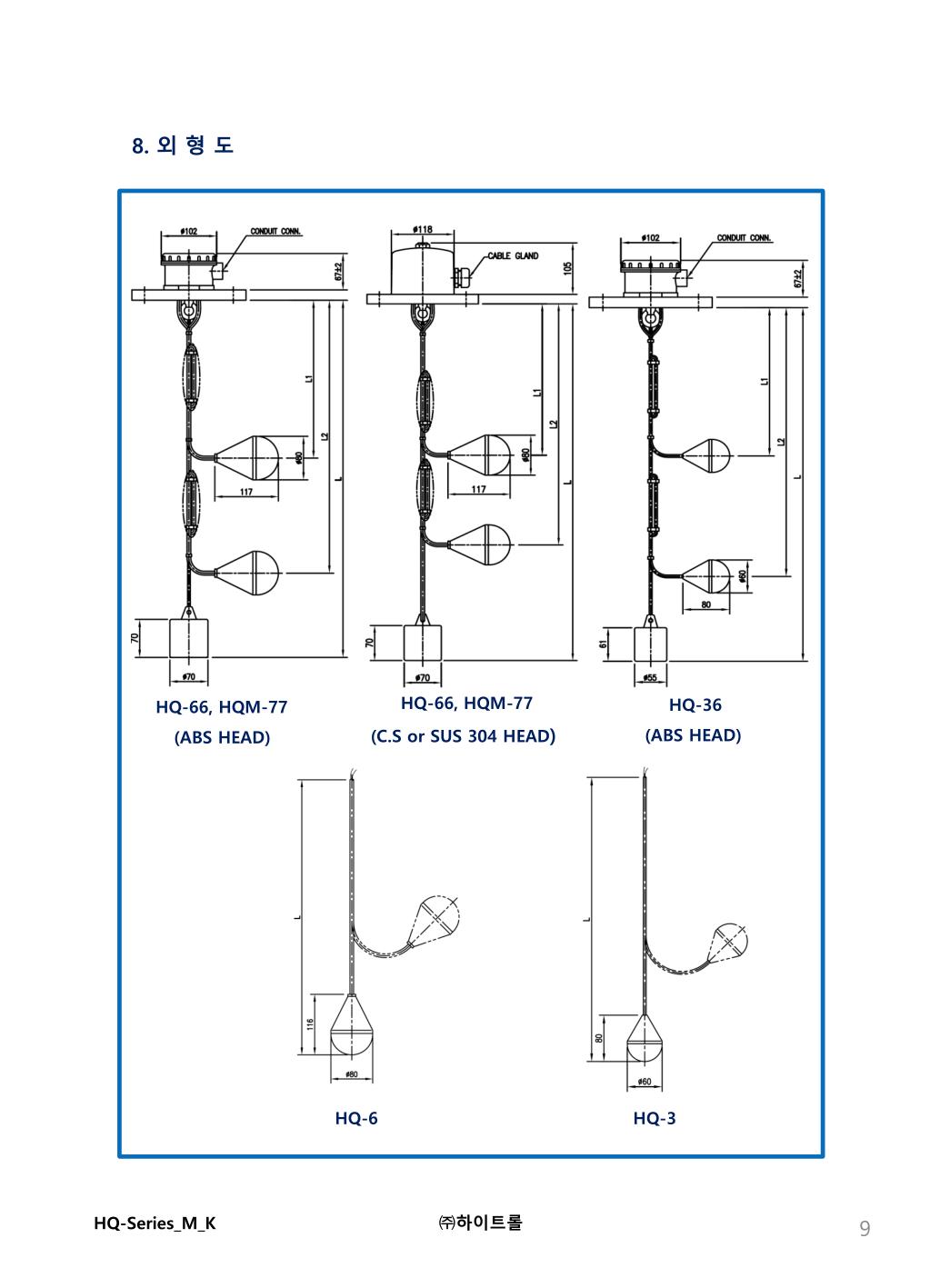

  9. 8. 외 형 도 HQ-66, HQM-77 (C.S or SUS 304 HEAD) HQ-36 (ABS HEAD) HQ-66, HQM-77 (ABS HEAD) HQ-6 HQ-3 HQ-Series_M_K㈜하이트롤

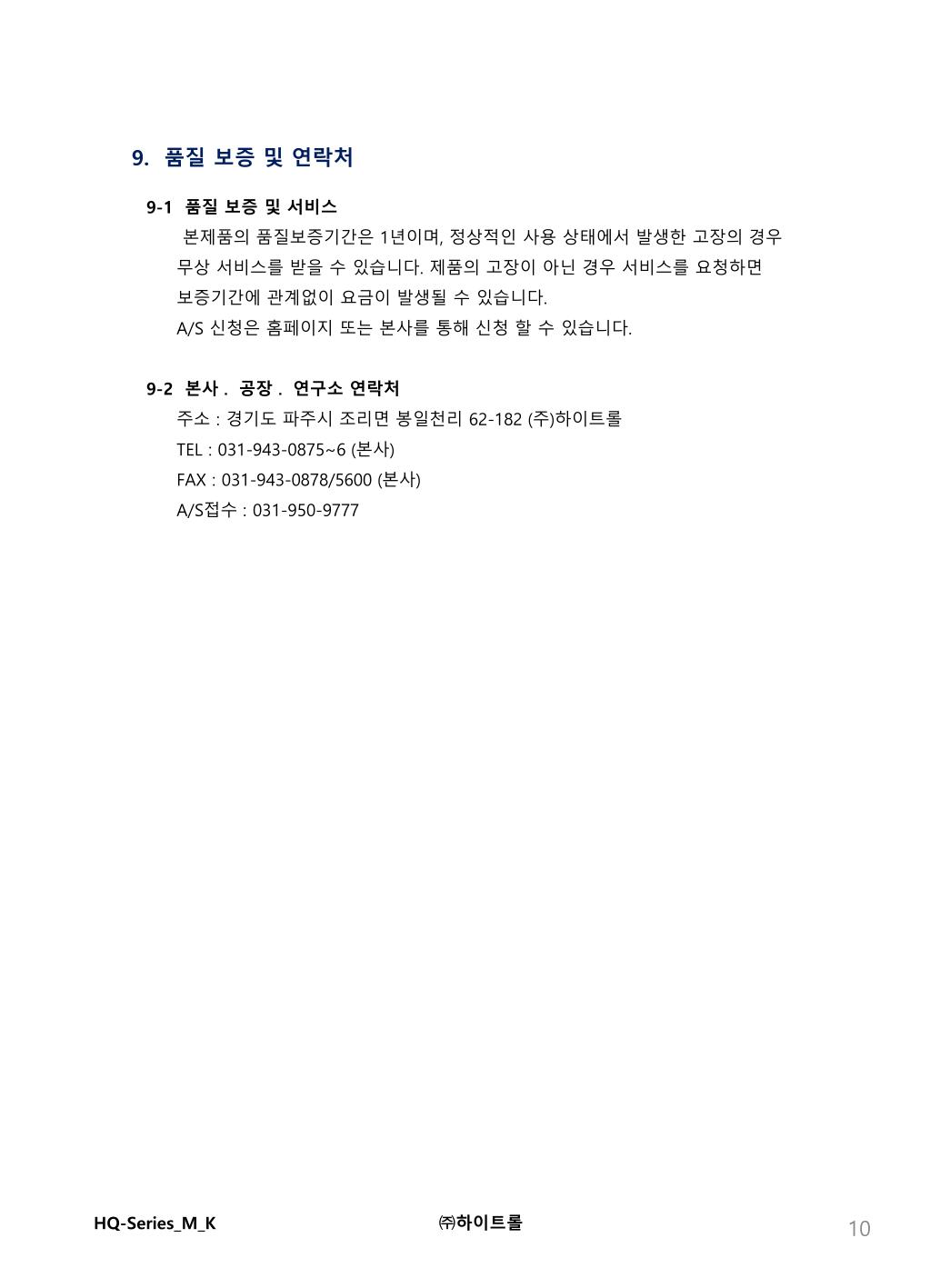

  10. 9. 품질 보증 및 연락처 9-1 품질 보증 및 서비스 본제품의 품질보증기간은 1년이며, 정상적인 사용 상태에서 발생한 고장의 경우 무상 서비스를 받을 수 있습니다. 제품의 고장이 아닌 경우 서비스를 요청하면 보증기간에 관계없이 요금이 발생될 수 있습니다. A/S 신청은 홈페이지 또는 본사를 통해 신청 할 수 있습니다. 9-2 본사 ․ 공장 ․ 연구소 연락처 주소 : 경기도 파주시 조리면 봉일천리 62-182 (주)하이트롤 TEL : 031-943-0875~6 (본사) FAX : 031-943-0878/5600 (본사) A/S접수 : 031-950-9777 HQ-Series_M_K㈜하이트롤
