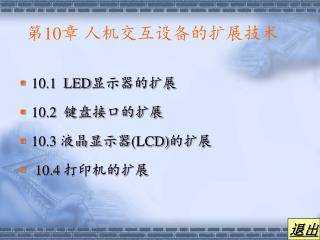

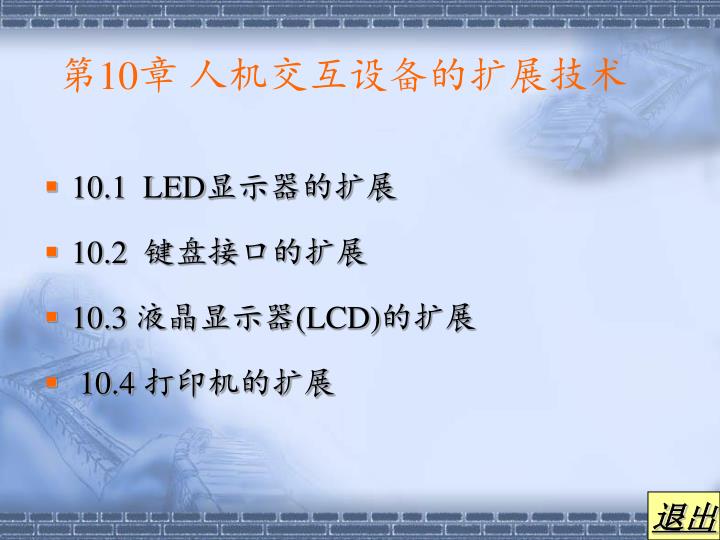

  1. 第10章 人机交互设备的扩展技术 • 10.1 LED显示器的扩展 • 10.2 键盘接口的扩展 • 10.3 液晶显示器(LCD)的扩展 • 10.4 打印机的扩展 退出

  2. 10.1 LED显示器的扩展 10.1.1 LED显示器结构及显示段码

  3. 10.1.2 LED显示器的控制方式 静态显示

  4. 例10-1 对图10-2所示的显示器编程，使8255A的初始化应设定为PA，PB，PC为基本I/O输出方式，待显示的数据存放在内部RAM的40H~42H单元，数据格式为非压缩BCD码。 • ORG 1000H DSP8255: MOV DPTR， #80H ；8255工作方式设置 • MOVX @DPTR， A ；工作方式字送8255A控制口 • MOV R0， #40H ；显示数据起始地址 • MOV R1， #3H ；待显示数据个数 • MOV DPTR，#7FFCH ；第一个数据在PA口显示 LOOP： MOV A, @R0 ；取出第一个待显示数据 • ADD A, #06H ；加上偏移量 • MOVC A, @A+PC ；查表取出字形码 • MOVX @DPTR, A ；字形码送8255A端口显示 • INC R0 ；指向下一个数据存储位置 • INC DPTR ；指向下一个七段数码显示器 • DJNZ R3, LOOP ；未显示结束，返回继续 • RET TAB： DB 0C0H，0F9H，0A4H，0B0H ；0，1，2，3字形码表 • DB 99H，92H，82H，0F8H ；4，5，6，7 • DB 80H，90H，88H，83H ；8，9，A，B • DB 0C6H，0A1H，86H，8EH ；C，D，E，F

  5. 动态显示

  6. 10.2 键盘接口的扩展 编码键盘：闭合键的识别由专用硬件识别。如个人计算机的键盘。使用方便，价格较贵，在单片机系统中使用较少。 非编码键盘：闭合键的识别靠软件识别。单片机应用系统中常用。 非编码键盘可分为： 独立式：当系统操作较简单所需按键较少时采用。 矩阵式：当系统操作较复杂，需要数量较多的按键时采用。

  7. 10.2.1 按键的状态输入及去抖动 、 为稳定的断开期。 t1和t3分别为键的闭合和断开过程中的抖动期(呈现一串负脉冲)，抖动时间长短和开关的机械特性有关。一般为5~10ms；t2为稳定的闭合期，其时间由按键动作所确定。一般为十分之几秒到几秒。

  8. 10.2.2 单片机对非编码键盘的扫描方式 • 1．程序控制扫描方式 • 2．定时扫描方式 • 3. 中断扫描方式

  9. 10.2.3 独立式键盘及其接口

  10. KEYA：ORL P1, #07H ；置P1.0~P1.2为输入状态MOV A, P1 ；读键值，键闭合相应位为0 CPL A ；取反，键闭合相应位为1 ANL A, #00000111B ；屏蔽高5位，保留有键值信息的低3位JZ GRET ；全0，无键闭合，返回LCALL DY10ms ；非全0，有键闭合，延时10ms，软件去抖动MOV A, P1 ；重读键值，键闭合相应位为0 CPL A ；取反，键闭合相应位为1 ANL A, #00000111B ；屏蔽高5位，保留有键值信息的低3位JZ GRET ；全0，无键闭合，返回；非全0，确认有键闭合JB ACC.0, KA0 ；转0#键功能程序JB ACC.1, KA1 ；转1#键功能程序JB ACC.2, KA2 ；转2#键功能程序GRET：SJMP $KA0： LCALL WORK0 ；执行0#键功能子程序SJMP GRETKA1： LCALL WORK1 ；执行1#键功能子程序SJMP GRETKA2： LCALL WORK2 ；执行2#键功能子程序SJMP GRET END

  11. 10.2.4 矩阵式键盘及其接口

  12. 10.3 液晶显示器(LCD)的扩展 • 10.3.1 LCD的工作原理 • LCD是一种被动显示器，本身不发光利用电场效应—液晶的扭曲向列效应具有功耗低，显示信息大，寿命长和抗干扰能力强等优点。 • 点阵字符型LCD显示器，需相应的LCD控制器、驱动器，来对LCD显示器进行扫描、驱动、以及一定空间的RAM和ROM来存储写入的命令和显示字符的点阵。

  13. 10.3.2点阵式液晶显示器HD61830的扩展技术 • 将LCD控制器、驱动器、RAM、ROM和LCD显示器用PCB连接到一起，称为液晶显示模块。用户只向该模块送入相应的命令和数据就可实现所需要的显示内容。液晶显示模块与单片机连接时接口简单，其使用灵活方便，它是近几年国外发展很快的一项新兴产业。点阵式液晶显示器HD61830就是其中一种。 • HD61830的特点及性能指标 • 图像方式：512K个点，2字节；字符方式：4096个字符，2字符；57字体164种；511字体32种；时隙划分可由编程选择，取值范围为1~128；多种指令功能：光标开/关/闪，字符闪和位操作等；工作频率：最大为1.1MHz；采用CMOS工艺制造，功耗低；+5 V单一电源供电。
