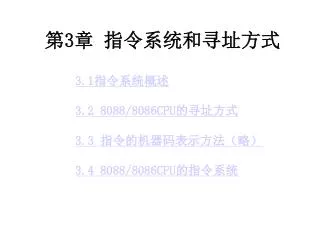

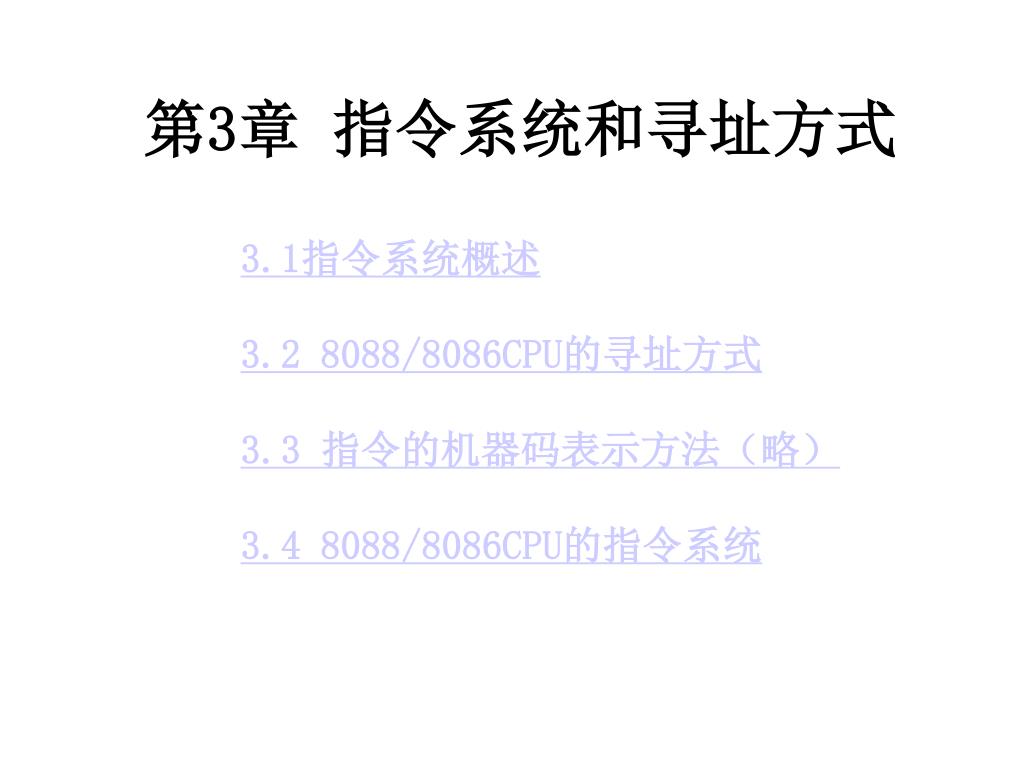

3章 指令系统和寻址方式

3.1指令系统概述

3.2 8088/8086CPU的寻址方式

3.3 指令的机器码表示方法(略)

3.4 8088/8086CPU的指令系统


3 4244986
3.1指令系统概述

  • 1、指令、指令系统和程序

    • 指令是CPU能执行的一个基本操作。

      • 如:取数、加、减、乘、除、存数等

    • 指令系统是CPU所能执行的全部操作,即全部指令的集合。 不同的CPU,其指令系统不同。

    • 程序是用户在使用计算机时,针对要解决的问题, 用一条条指令编写的指令的序列。


3 4244986

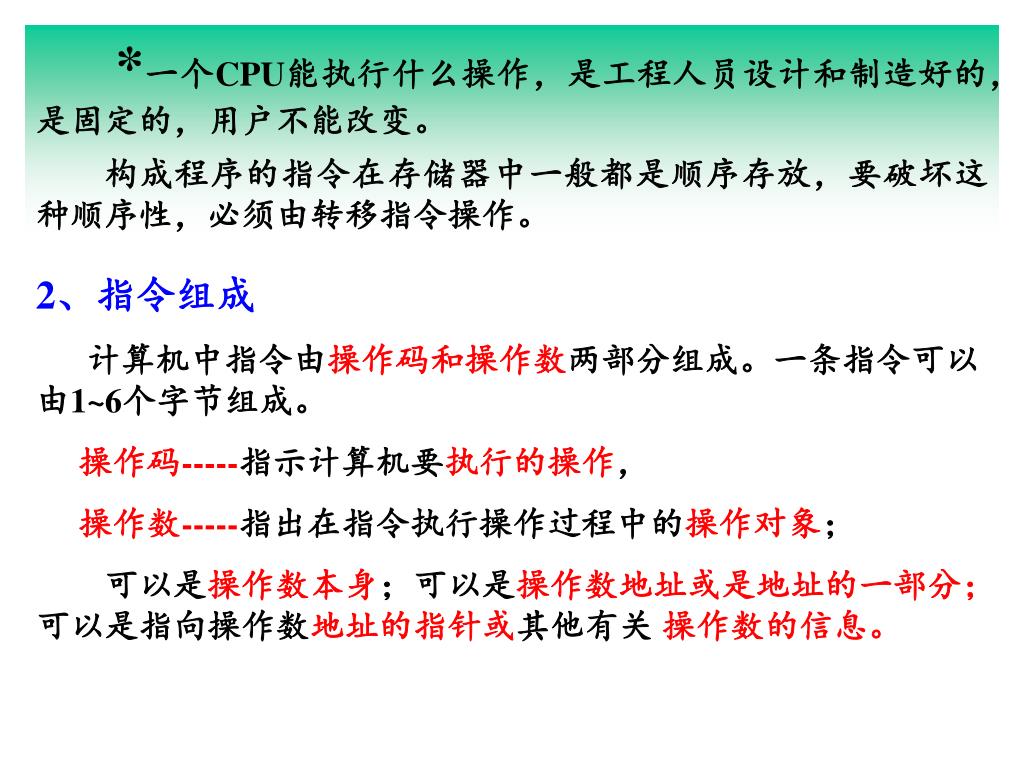

*一个CPU能执行什么操作,是工程人员设计和制造好的,是固定的,用户不能改变。

构成程序的指令在存储器中一般都是顺序存放,要破坏这种顺序性,必须由转移指令操作。

2、指令组成

计算机中指令由操作码和操作数两部分组成。一条指令可以由1~6个字节组成。

操作码-----指示计算机要执行的操作,

操作数-----指出在指令执行操作过程中的操作对象;

可以是操作数本身;可以是操作数地址或是地址的一部分;可以是指向操作数地址的指针或其他有关 操作数的信息。


3 4244986

3、指令的一般格式:

操作码字段:

在机器里只需对某种操作指定确定的二进制代码。

通常用指令的第一个字节表示,不够可以占第二个字节中的3位。

操作数字段:

操作数字段可以有一个,二个或三个。

例: INC CX

ADD AX , BX


3 4244986

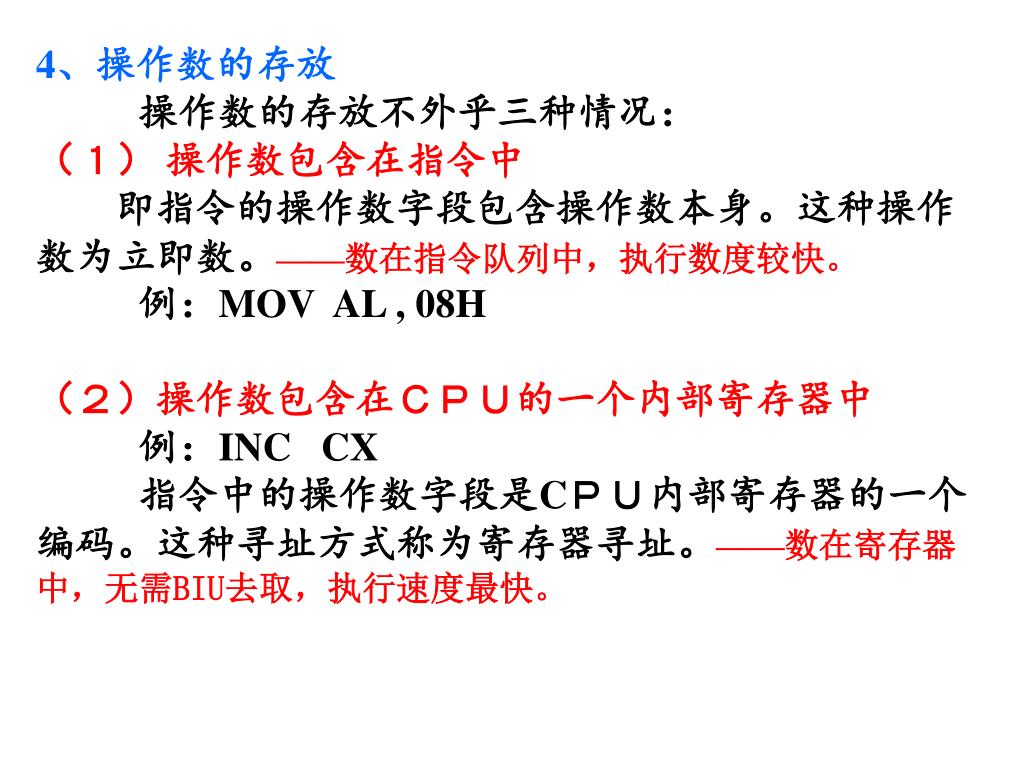

4、操作数的存放

操作数的存放不外乎三种情况:

(1)操作数包含在指令中

即指令的操作数字段包含操作数本身。这种操作数为立即数。——数在指令队列中,执行数度较快。

例:MOV AL , 08H

(2)操作数包含在CPU的一个内部寄存器中

例:INC CX

指令中的操作数字段是CPU内部寄存器的一个编码。这种寻址方式称为寄存器寻址。——数在寄存器中,无需BIU去取,执行速度最快。


3 4244986

(3)操作数在内存数据区

操作数在内存数据区,操作数字段包含着此操作数地址。——存储容量大

在8086中,任何内存地址是由两部分组成:

段的基地址:存储单元所在段的基地址

(大部分情况是数据段寄存器DS中);

段内偏移量:此单元与段基地址的距离。

有效地址EA(Effective Address) :

段内偏移量为适应各种数据结构的需要,可以有几个部分组成,所以也把它称为有效地址EA。


3 2 8088 8086cpu
3.2 8088/8086CPU的寻址方式

寻址方式:

寻找和获得操作数、操作数存放地址或指令转移地址的方法。分数据寻址和指令寻址。

本节介绍数据寻址,根据操作数的三处存放地点对应有三种基本寻址方式:立即寻址方式、寄存器寻址方式和存储器寻址方式。


3 2 1 immediate addressing
3.2.1 立即寻址方式(Immediate addressing)

操作数直接存放在指令中,紧跟在操作码之后,作为指令 的一部分,存放在代码段里,这种操作数称为立即数。

立即数可以是8位或16位的。16位的立即数是高位字节放在高地址,低位字节放在低地址。

使用场合:经常用于给寄存器赋初值。

注意:只能用于源操作数字段,不能用于目的操作数字段。

例:MOV AX, 267; 数字

MOV AL, 10010011B AND 0FEH;表达式

MOV AL, PORT1;符号名

MOV AX, DATA1;段名


3 4244986

例: MOV AL,05H

指令执行后: (AL)=05H

例: MOV AX,3064H

指令执行后: (AX)=3064H

立即寻址方式


3 2 2 register addressing
3.2.2 寄存器寻址方式( Register addressing )

操作数在寄存器中,指令指定寄存器号。

对于16位操作数,寄存器可以是:

AX,BX,CX,DX,SI,DI,SP,BP 以及段寄存器。

对于8位操作数,寄存器可以是:

AL,AH,BL,BH,CL,CH,DL,DH。

寄存器寻址方式特点:指令长度短,执行速度快。


3 4244986

例:

指令执行前:(AX)=3064H

(SS)=1234H

MOV SS,AX

指令执行后:

(SS)=3064H

(AX)保持不变。

寄存器寻址方式

指令执行前:

指令执行后:


3 2 3 memory addressing 1 direct addressing

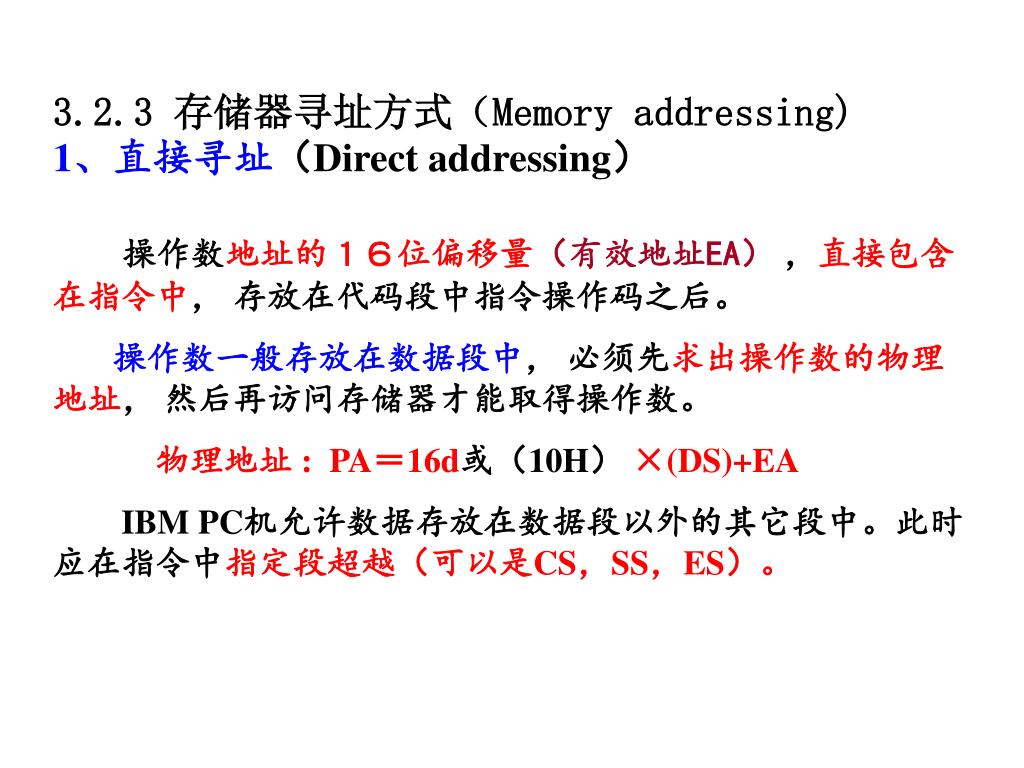

3.2.3 存储器寻址方式(Memory addressing)1、直接寻址(Direct addressing)

操作数地址的16位偏移量(有效地址EA),直接包含在指令中, 存放在代码段中指令操作码之后。

操作数一般存放在数据段中, 必须先求出操作数的物理地址, 然后再访问存储器才能取得操作数。

物理地址 : PA=16d或(10H) ×(DS)+EA

IBM PC机允许数据存放在数据段以外的其它段中。此时应在指令中指定段超越(可以是CS,SS,ES)。


3 4244986

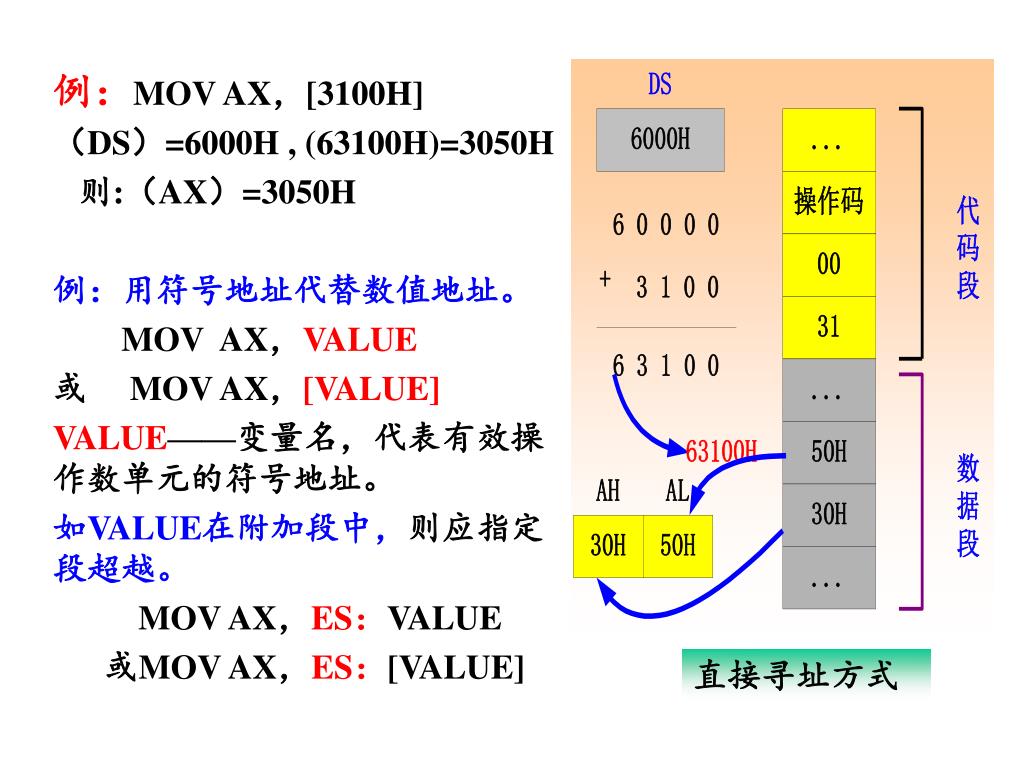

例:MOV AX,[3100H]

(DS)=6000H , (63100H)=3050H

则:(AX)=3050H

例:用符号地址代替数值地址。

MOV AX,VALUE

或 MOV AX,[VALUE]

VALUE——变量名,代表有效操作数单元的符号地址。

如VALUE在附加段中,则应指定段超越。

MOV AX,ES:VALUE

或MOV AX,ES:[VALUE]

直接寻址方式


3 4244986

例:

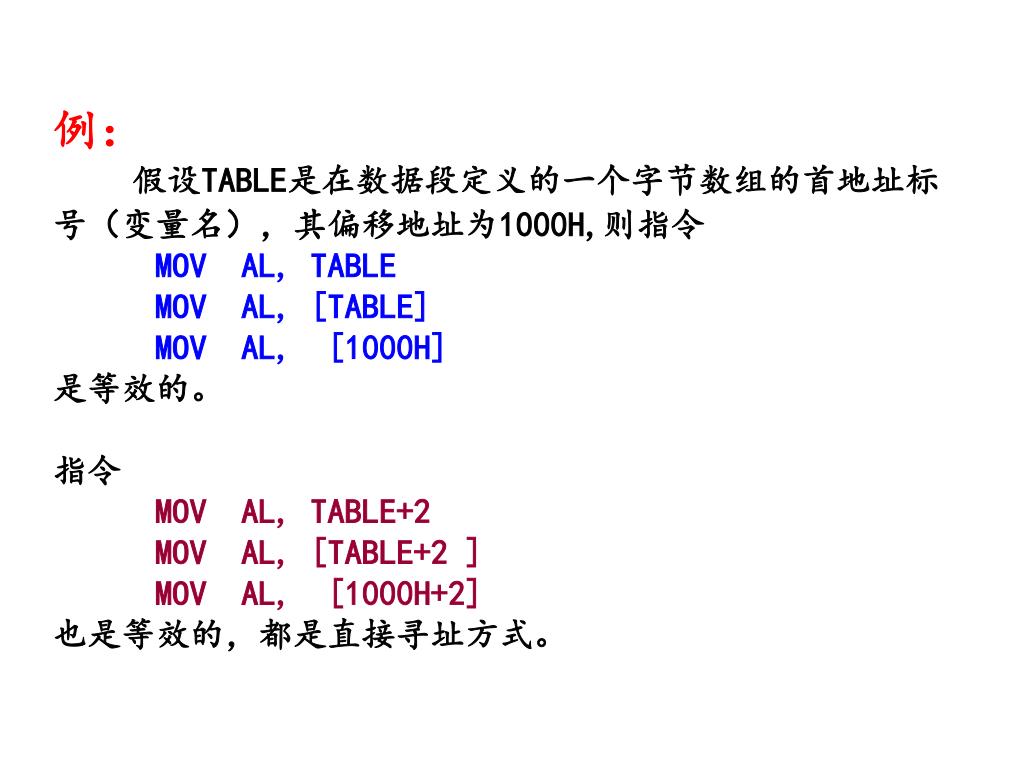

假设TABLE是在数据段定义的一个字节数组的首地址标号(变量名),其偏移地址为1000H,则指令

MOV AL, TABLE

MOV AL, [TABLE]

MOV AL, [1000H]

是等效的。

指令

MOV AL, TABLE+2

MOV AL, [TABLE+2 ]

MOV AL, [1000H+2]

也是等效的,都是直接寻址方式。


3 4244986
注意:

(1)直接寻址方式适用于处理单个变量。

(2)直接寻址方式隐含的段寄存器是 DS,

8086/8088允许段超越,即允许使用 CS 、SS 、ES作为段寄存器,这时必须在指令中特别标明。

 (3)IBM PC机中规定双操作数指令必须有一个操作数使用寄存器方式,这就是常常先要把一个变量送到寄存器中的原因。


2 register indirect addressing
2、寄存器间接寻址方式(Register indirect addressing)

操作数在存储器中,操作数地址的16位偏移量(有效地址EA)包含在:BP、BX、SI、DI寄存器中。

1)、若选择SI、DI、BX作为间接寻址

操作数一般在现行数据段区域中,用(DS)作为段地址。

即操作数物理地址为:

物理地址PA=16 d ×(DS)+(BX)

物理地址PA=16 d × (DS)+(SI)

物理地址PA=16 d × (DS)+(DI)


3 4244986

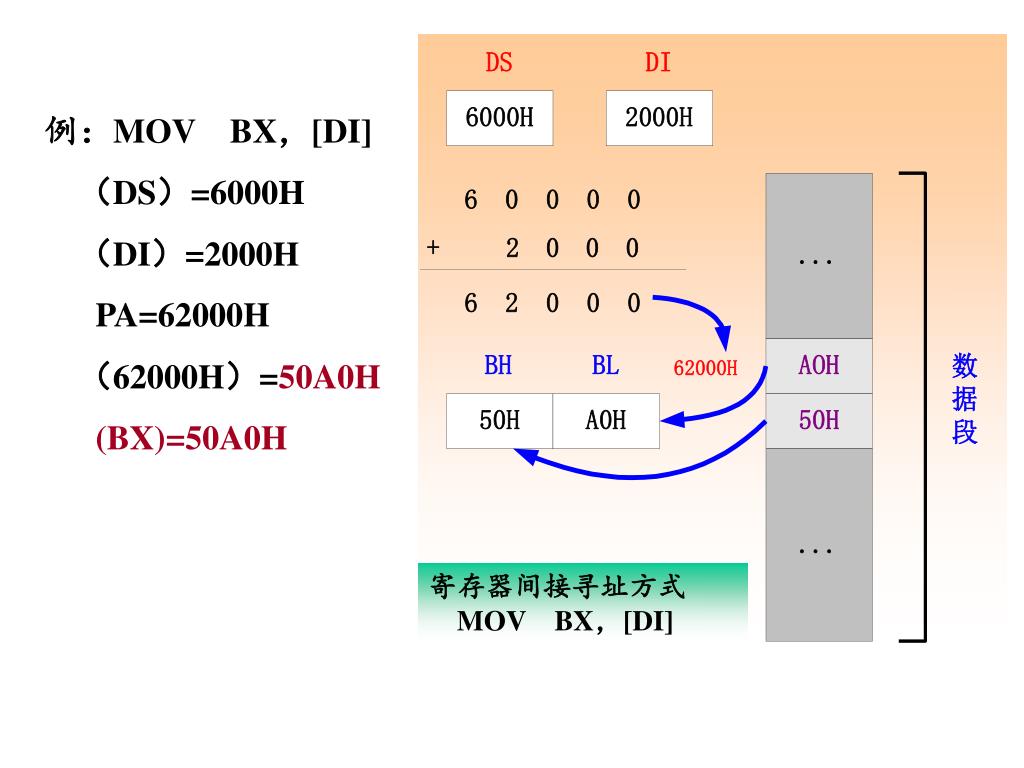

例:MOV BX,[DI]

(DS)=6000H

(DI)=2000H

PA=62000H

(62000H)=50A0H

(BX)=50A0H

寄存器间接寻址方式

MOV BX,[DI]


3 4244986

2) 、若选择BP寄存器作为间接寻址

操作数在堆栈段区域中,用SS寄存器的内容作为段地址。

操作数物理地址:

PA=16d × (SS)+(BP)

例: MOV [BP], AX

执行前: (SS)=1000H ,

(BP)=3000H ,

(AX)=1234H

执行后:PA=13000H

(13000H)=1234H

寄存器间接寻址方式

MOV [BP], AX

寄存器间接寻址方式

MOV [BP], AX


3 4244986

3 )、用 SI、DI、BX 、BP作为间接寻址允许段超越

指令中可以指定段超越前缀来取得其他段中的数据。

例: MOV ES:[DI], AX

MOV DX, DS:[BP]

这种寻址方法可以用于表格处理,在循环结构程序设计中经常用到间址方式。


3 register relative addressing index addressing
3、寄存器相对寻址方式(Register relative addressing)或变址寻址 (Index Addressing)

操作数的有效地址(EA)是一个基址或变址寄存器的内容和指令中指定的8位或16位位移量(displacement)之和。


3 4244986

操作数一般在内存的数据段中,但允许段超越。操作数一般在内存的数据段中,但允许段超越。

除有段超越前缀之外,形成物理地址有二种方式:


3 4244986

例:操作数一般在内存的数据段中,但允许段超越。

MOV AX, COUNT[BP]

或MOV AX, [COUNT+BP]

设COUNT为16位位移量。

指令执行前: (SS)=5000H,

(BP)=3000H,

COUNT=2040H,

(AX)=1234H

指令执行后:EA=5040H

PA=55040H

(55040H)=5548H

(AX)=5548H

寄存器相对寻址方式

MOV AX,COUNT[BP]


3 4244986

例:操作数一般在内存的数据段中,但允许段超越。

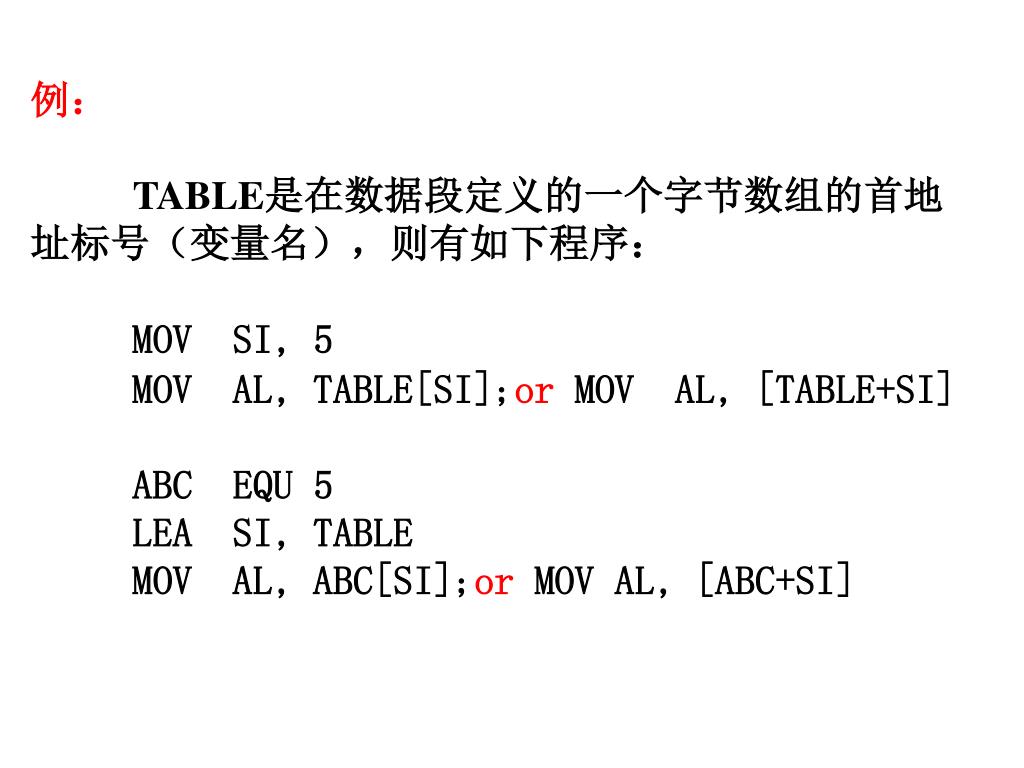

TABLE是在数据段定义的一个字节数组的首地址标号(变量名),则有如下程序:

MOV SI, 5

MOV AL, TABLE[SI];or MOV AL, [TABLE+SI]

ABC EQU 5

LEA SI, TABLE

MOV AL, ABC[SI];or MOV AL, [ABC+SI]


3 4244986

用途:这种寻址方式同样用于操作数一般在内存的数据段中,但允许段超越。表格处理。

例:某数据表的首地址为COUNT,修改基址或变址寄存器来取得表格中的值。

欲读取表中第10个数据,存放到(AL)中。

第10个数据的有效地址: EA= COUNT + 9

MOV SI , 09H

MOV AL , [SI+COUNT]

* 寄存器相对寻址方式也可以使用段超越前缀

MOV DL,ES:STRING[SI]


4 based indexed addressing
4、基址变址寻址方式操作数一般在内存的数据段中,但允许段超越。(Based indexed addressing)

操作数的有效地址是一个基址寄存器和一个变址寄存器的内容之和,基址寄存器名和变址寄存器名均由指令指定。


3 4244986

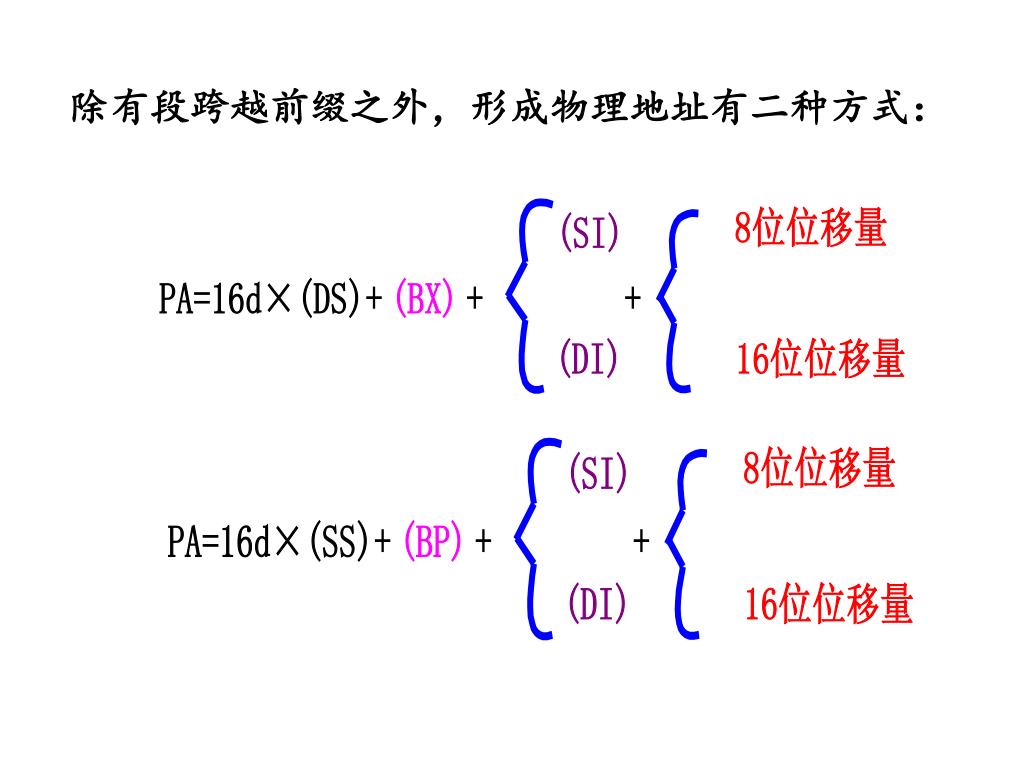

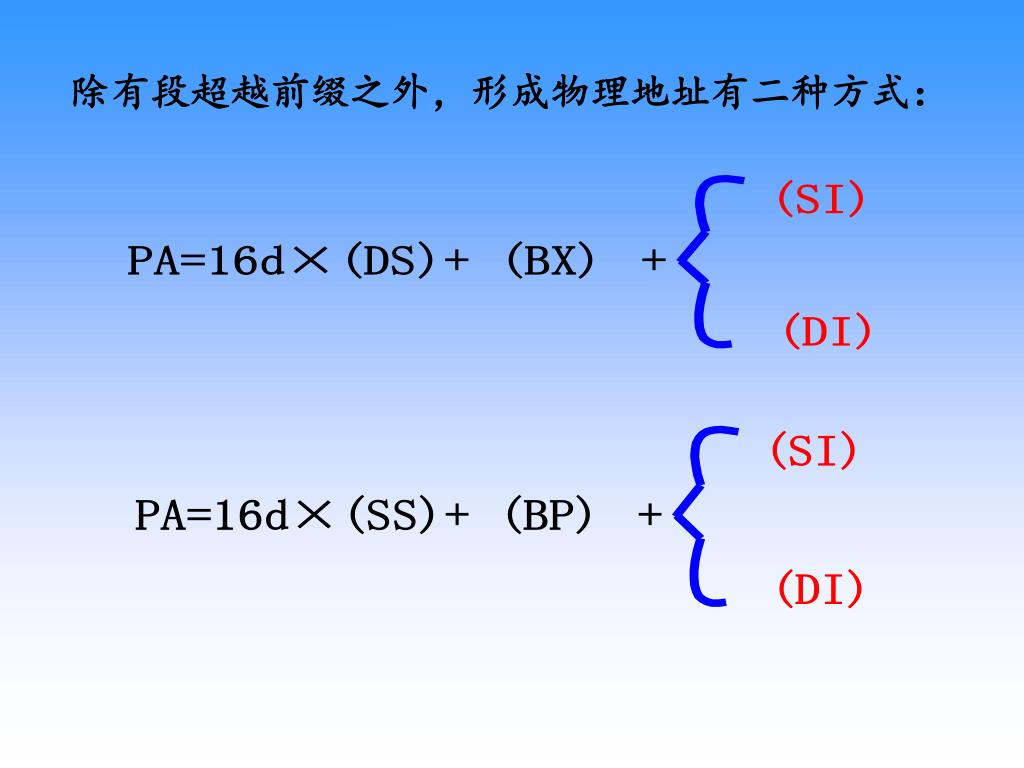

除有段超越前缀之外,形成物理地址有二种方式:除有段超越前缀之外,形成物理地址有二种方式:


3 4244986

例:除有段超越前缀之外,形成物理地址有二种方式:

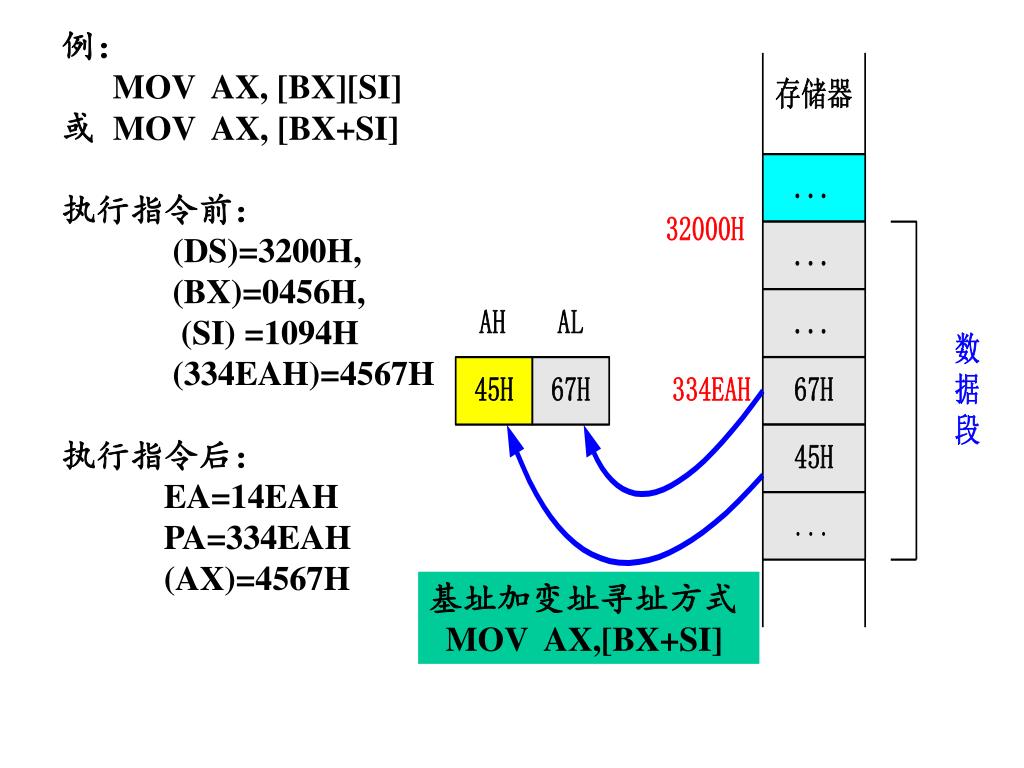

MOV AX, [BX][SI]

或 MOV AX, [BX+SI]

执行指令前:

(DS)=3200H,

(BX)=0456H,

(SI) =1094H

(334EAH)=4567H

执行指令后:

EA=14EAH

PA=334EAH

(AX)=4567H

基址加变址寻址方式

MOV AX,[BX+SI]


3 4244986

用途:除有段超越前缀之外,形成物理地址有二种方式:这种寻址方式同样适用于数组或表格处理。

表格首地址 基址寄存器中,

用变址寄存器来访问数组中的元素。

二个寄存器都能修改,

所以比寄存器相对寻址更灵活。

这种寻址方式允许段超越。

使用段超越前缀格式:

MOV AX,ES:[BX][SI]


5 relative based indexed addressing
5、相对基址加变址寻址方式除有段超越前缀之外,形成物理地址有二种方式:(Relative based indexed addressing)

操作数有效地址是一个基址寄存器和一个变址寄存器的内容和8位或16位位移量之和 。


3 4244986

除有段跨越前缀之外,形成物理地址有二种方式:除有段跨越前缀之外,形成物理地址有二种方式:


3 4244986

例:除有段跨越前缀之外,形成物理地址有二种方式:

MOV AX, MASK[BX][DI]

MOV AX, MASK [BX+DI]

MOV AX,[MASX+BX+DI]

执行指令前:

(DS)=3000H

(BX)=1346H

(DI)=0500H

MASK=1234H

(32A7AH)=4050H

执行指令后:

EA=2A7AH

PA=32A7AH

(AX)=4050H

相对基址加变址

MOV AX, MASK+[BX+DI]


3 4244986

用途之一:除有段跨越前缀之外,形成物理地址有二种方式:

这种寻址方式为堆栈处理提供方便:

(BP) 栈顶(一般 BP 可指向栈顶)

从栈顶到数组的首地址可以用位移量表示(MASK)。

变址寄存器(SI)或(DI)——指向数组中某个元素。


3 4244986
小结:除有段跨越前缀之外,形成物理地址有二种方式:

  • 1、三种类型操作数

  • 综观8086/ 8088寻址方式,其操作数有三种类型:

  • 立即操作数、寄存器操作数、存储器操作数。

  • 2、三种类型操作数特点

  • (1)立即操作数

  • 可以使用立即操作数指令有:

  • 数据传送指令、算术运算指令(乘、除运算指令除外)、 逻辑运算指令等。

  • 立即数只能作为源操作数,不能作为目标操作数。


3 4244986

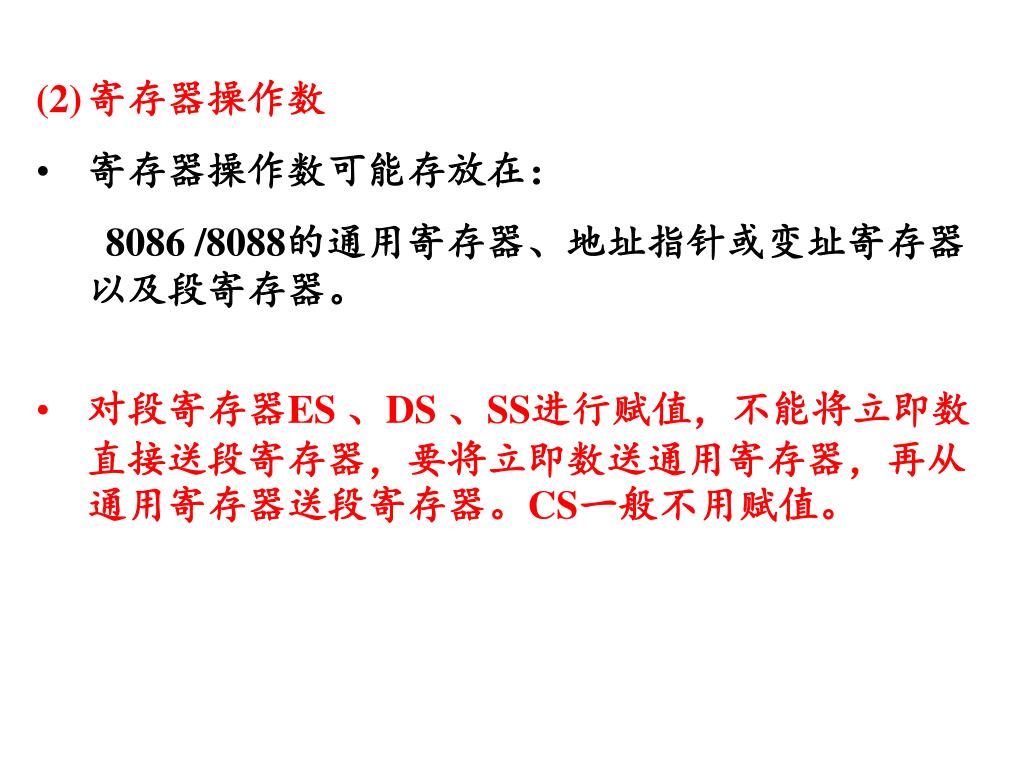

  • 寄存器操作数除有段跨越前缀之外,形成物理地址有二种方式:

  • 寄存器操作数可能存放在:

  • 8086 /8088的通用寄存器、地址指针或变址寄存器以及段寄存器。

  • 对段寄存器ES 、DS 、SS进行赋值,不能将立即数直接送段寄存器,要将立即数送通用寄存器,再从通用寄存器送段寄存器。CS一般不用赋值。


3 4244986

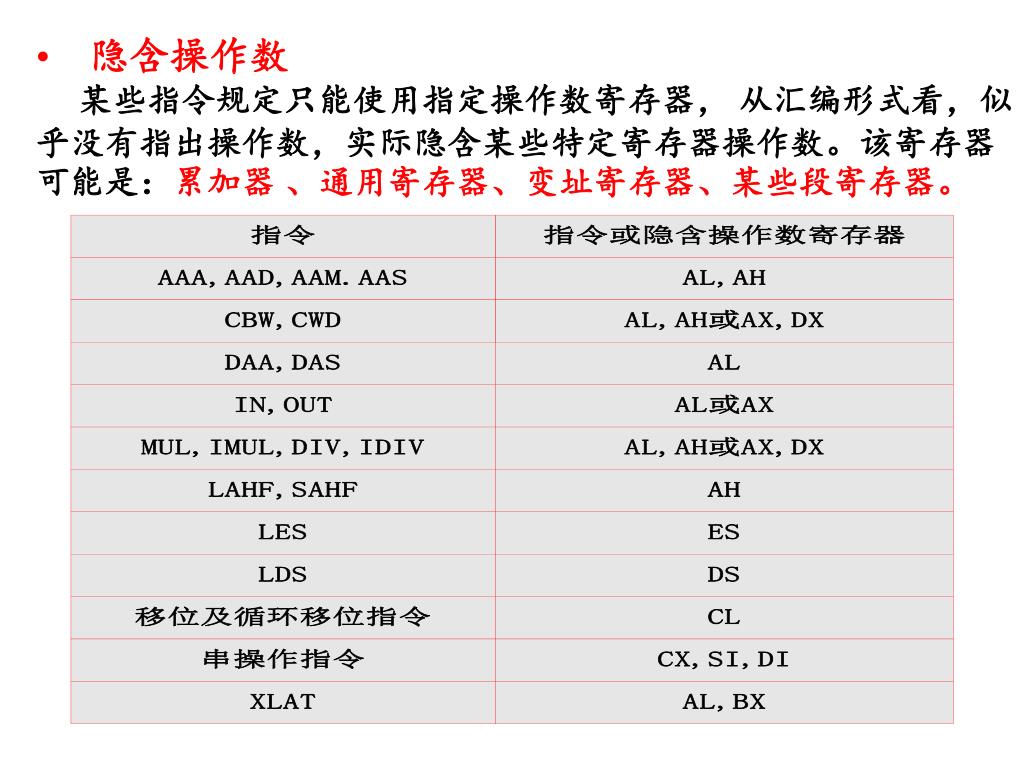

  • 隐含操作数除有段跨越前缀之外,形成物理地址有二种方式:

  • 某些指令规定只能使用指定操作数寄存器, 从汇编形式看,似乎没有指出操作数,实际隐含某些特定寄存器操作数。该寄存器可能是:累加器 、通用寄存器、变址寄存器、某些段寄存器。


3 4244986

  • (3)、存储器操作数除有段跨越前缀之外,形成物理地址有二种方式:

  • 存储器操作数可能存放在一个、二个、或四个存储器单元中。

  • 操作数类型分别为:字节、字、双字。

  • 存储器操作数可以作为源操作数,也可以作为目标操作数。

  • 但不允许源操作数、目标操作数同时为存储器操作数。

  • 存储器操作数的有效地址EA的取得方法:

  • 直接寻址 寄存器间接寻址 相对寄存器寻址

  • 基址加变址寻址 相对基址加变址寻址

  • 存储器操作数的物理地址PA的取得方法:

  • 一般存储器操作数指令中隐含段寄存器,有的指令允许段超越, 需要在指令中标明。


3 4244986

需说明的几个问题除有段跨越前缀之外,形成物理地址有二种方式:

1、指令中使用方括号的地址表达式必须遵循下列规则:

* 立即数可以出现在方括号内,表示直接地址;

* 只有SI、BP、DI、BX可以出现在方括号内,它们可以单独出现,也可以相加后出现,或以寄存器与立即数相加的形式出现,但BX和BP或SI和DI不能同时出现在同一个[ ]内。

* 方括号有相加的含义,下面几种写法都是等价的:

1200[BX][SI]

[BX+1200][SI]

[BX+ SI +1200]

* 方括号内包含BP,则隐含使用SS提供基地址;其余情况均使用DS提供基地址。


3 4244986

2除有段跨越前缀之外,形成物理地址有二种方式:、段超越: 在8088系统中,数据通常在数据段中,但若需要,数据也可存放在码段,堆栈段以及附加段中,这种情况就是段超越。应用时,需在指令中加以说明。

例:MOV AX,ES:[0500H]

ES表示数据在附加段中; : 是修改属性运算符。


3 4244986

3除有段跨越前缀之外,形成物理地址有二种方式:、其它寻址方式

(1)隐含寻址:指令中不指明操作数

(2)I/O端口寻址:8086有直接端口寻址和间接端口寻址两种方式,端口寻址范围分别为0-0FFH和0-FFFFH。

(3)转移类指令寻址

(4)一条指令有几种寻址方式

例:MOV AX, [SI]


3 4244986

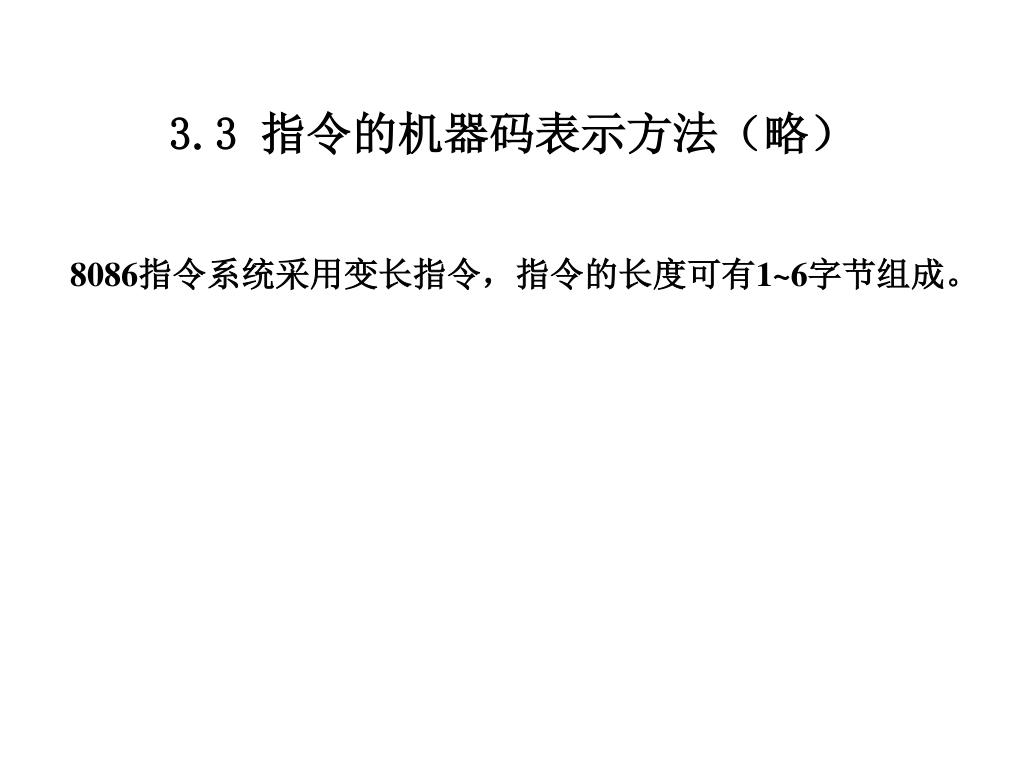

3.3 除有段跨越前缀之外,形成物理地址有二种方式:指令的机器码表示方法(略)

8086指令系统采用变长指令,指令的长度可有1~6字节组成。


3 4 8088 8086cpu

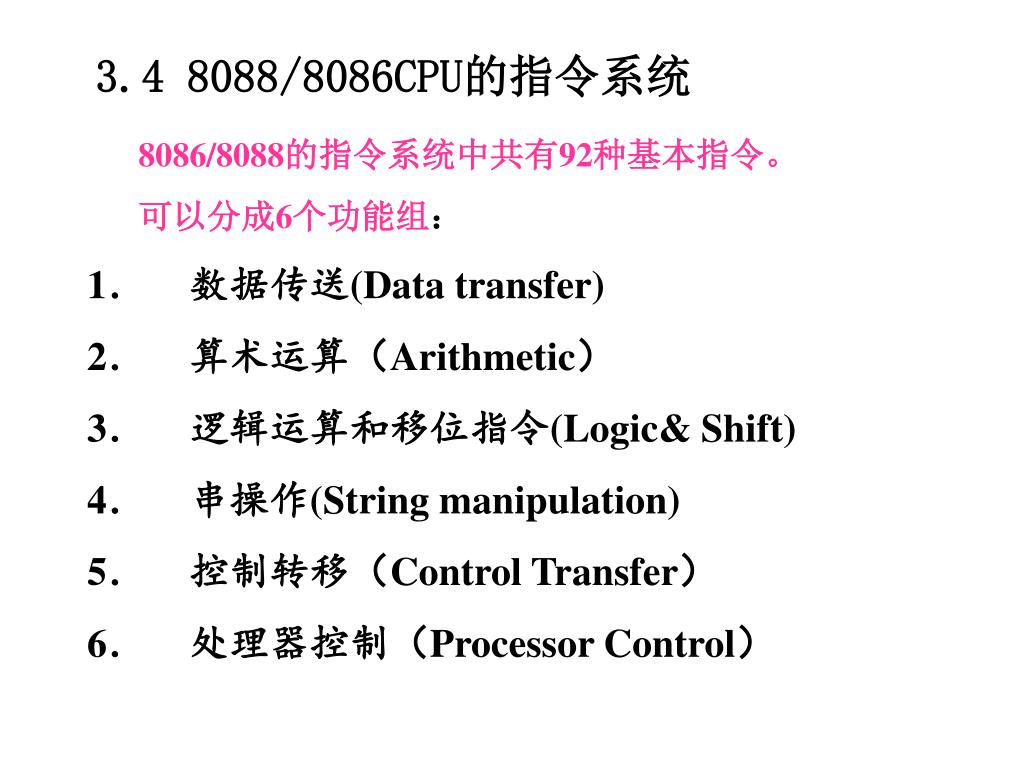

3.4 8088/8086CPU除有段跨越前缀之外,形成物理地址有二种方式:的指令系统

  • 8086/8088的指令系统中共有92种基本指令。

  • 可以分成6个功能组:

  • 1. 数据传送(Data transfer)

  • 2. 算术运算(Arithmetic)

  • 3. 逻辑运算和移位指令(Logic& Shift)

  • 4. 串操作(String manipulation)

  • 5. 控制转移(Control Transfer)

  • 6. 处理器控制(Processor Control)


  • 3 4 1 data transfer

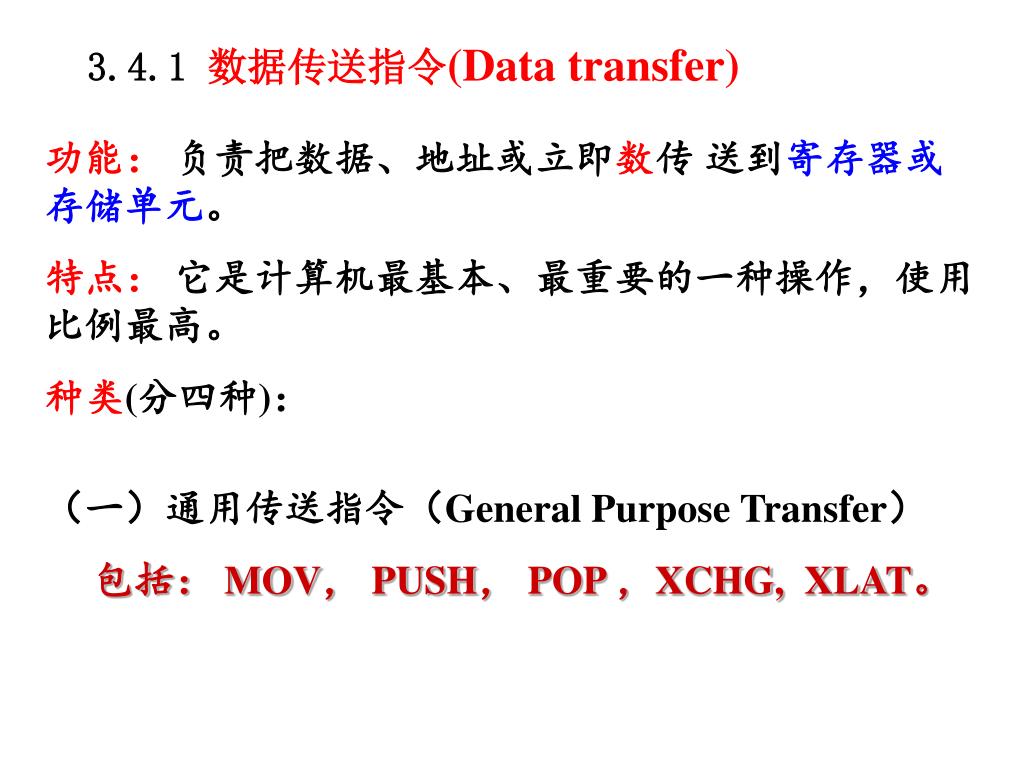

    3.4.1 除有段跨越前缀之外,形成物理地址有二种方式:数据传送指令(Data transfer)

    功能: 负责把数据、地址或立即数传 送到寄存器或存储单元。

    特点: 它是计算机最基本、最重要的一种操作,使用比例最高。

    种类(分四种):

    (一)通用传送指令(General Purpose Transfer)

    包括: MOV, PUSH, POP ,XCHG, XLAT。


    3 4244986

    除有段跨越前缀之外,形成物理地址有二种方式:二)输入输出指令(Input and Output)

    包括: IN, OUT。

    (三)目的地址传送指令(Address-object transfer)

    包括: LEA, LDS, LES

    (四)标志传送指令(Flag register transfer)

    包括 : LAHF, SAHF, PUSHF, POPF

    *除 SAHF和POPF指令外,对标志位没有影响。


    General purpose transfer

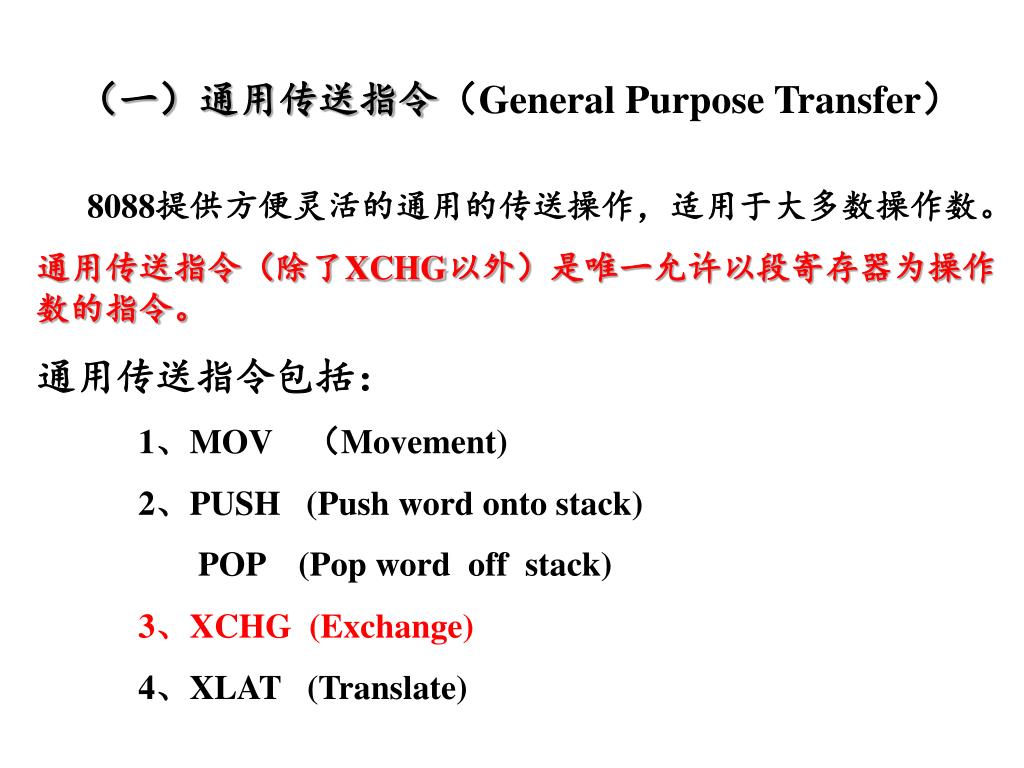

    (一)通用传送指令除有段跨越前缀之外,形成物理地址有二种方式:(General Purpose Transfer)

    8088提供方便灵活的通用的传送操作,适用于大多数操作数。

    通用传送指令(除了XCHG以外)是唯一允许以段寄存器为操作数的指令。

    通用传送指令包括:

    1、MOV (Movement)

    2、PUSH (Push word onto stack)

    POP (Pop word off stack)

    3、XCHG (Exchange)

    4、XLAT (Translate)


    1 mov

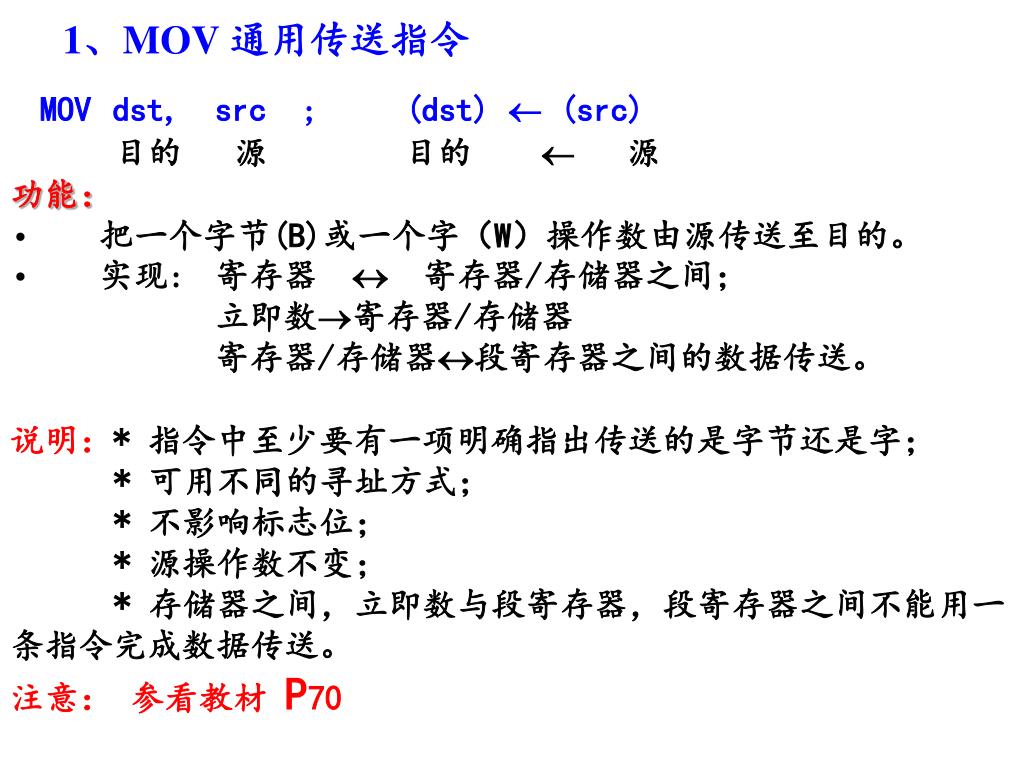

    1、除有段跨越前缀之外,形成物理地址有二种方式:MOV 通用传送指令

    • MOV dst, src ; (dst)  (src) 目的 源 目的  源

    • 功能:

    • 把一个字节(B)或一个字(W)操作数由源传送至目的。

    • 实现: 寄存器  寄存器/存储器之间;

    • 立即数寄存器/存储器

    • 寄存器/存储器段寄存器之间的数据传送。

    • 说明:* 指令中至少要有一项明确指出传送的是字节还是字;

    • * 可用不同的寻址方式;

    • * 不影响标志位;

    • * 源操作数不变;

    • *存储器之间,立即数与段寄存器,段寄存器之间不能用一条指令完成数据传送。

    • 注意: 参看教材 P70


    3 4244986

    例:除有段跨越前缀之外,形成物理地址有二种方式:CPU内部寄存器之间的数据的任意传送(除了段寄存器CS和指令指针IP以外,注意:段寄存器之间不能传送,且段寄存器CS 不能做目的操作数)。

    MOV DL,CH ; 8位寄存器 8位寄存器

    MOV AX,DX ; 16位寄存器 16位寄存器

    MOV SI, BP

    MOV DS,BX ;通用寄存器 段寄存器

    MOV AX, CS ;段寄存器 通用寄存器


    3 4244986

    例:除有段跨越前缀之外,形成物理地址有二种方式:立即数传送至CPU内部通用寄存器组(AX、BX、CX、DX、BP、SP、SI、DI), 用于给寄存器赋初值。注意: 不能直接给段寄存器赋值

    MOV CL,04H ;立即数8位寄存器

    MOV AX,03FFH ;立即数16位寄存器

    MOV WORD PTR [SI] ,057BH ;立即数存储器

    MOV BYTE PTR MEM, 5 ;立即数存储器

    思考:为什么加WORD PTR , BYTE PTR ?不加对吗?


    3 4244986

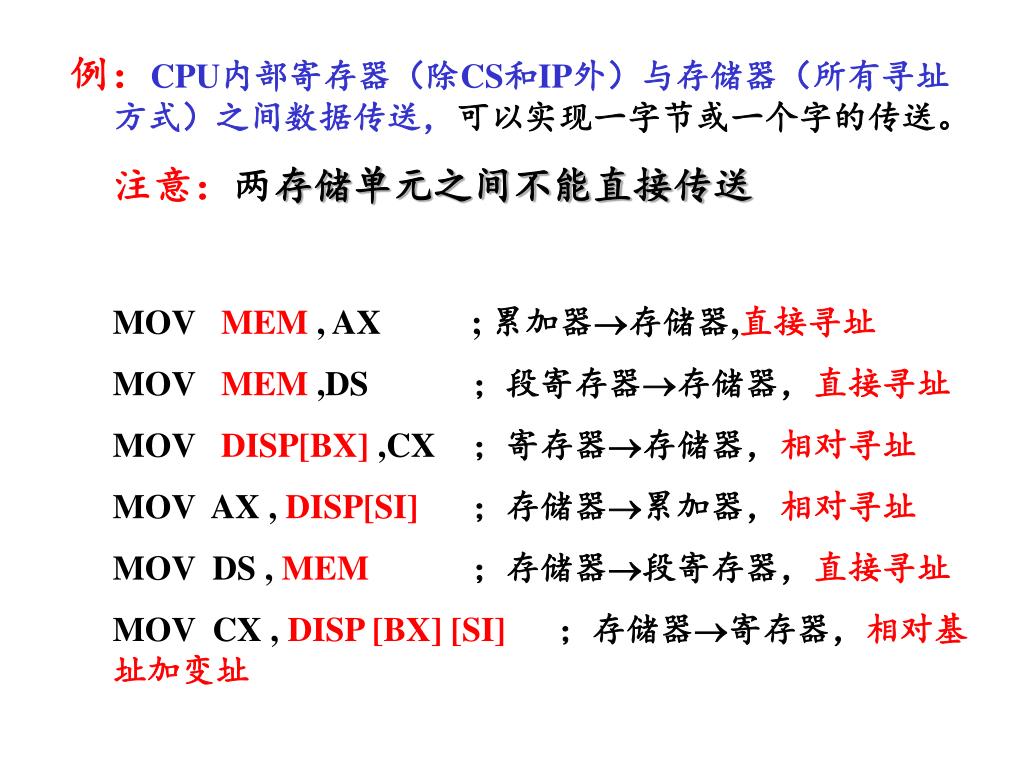

    例:除有段跨越前缀之外,形成物理地址有二种方式:CPU内部寄存器(除CS和IP外)与存储器(所有寻址方式)之间数据传送,可以实现一字节或一个字的传送。

    注意:两存储单元之间不能直接传送

    MOV MEM , AX ; 累加器存储器,直接寻址

    MOV MEM ,DS ;段寄存器存储器,直接寻址

    MOV DISP[BX] ,CX ;寄存器存储器,相对寻址

    MOV AX , DISP[SI] ;存储器累加器,相对寻址

    MOV DS , MEM ;存储器段寄存器,直接寻址

    MOV CX , DISP [BX] [SI] ;存储器寄存器,相对基址加变址


    3 4244986
    MOV除有段跨越前缀之外,形成物理地址有二种方式:指令小结:

    • 不能用一条MOV指令实现以下传送。

    • 两存储单元之间的传送

      MOV MEM2 , MEM1 错。

    • MOV AX , MEM1

    • MOV MEM2 , AX 对。

    • 立即数送段寄存器

      例 : MOV DS,2000H 错。

      MOV AX, 2000H

      MOV DS , AX 对。


    3 4244986

    • 段寄存器之间的传送除有段跨越前缀之外,形成物理地址有二种方式:

      MOV ES , DS ; 错

      MOV AX , DS

      MOV ES , AX ; 对 。

    •  注意CS和IP的使用

      CS和IP不能作为目标操作数,CS可以作为源操作数。

      例: MOV CS,AX ; 错

    • MOV AX,CS ;对

    • MOV IP, AX ;错


    2 push pop
    2、 除有段跨越前缀之外,形成物理地址有二种方式:PUSH 、 POP 指令

    • 这是两条堆栈操作指令。

    • (1) 先复习什么是堆栈,为什么需要堆栈

    • 堆栈——按照先进后出或后进先出原则组织的一段内存区域,

    • 特点:

    • 压入堆栈内容增加,SP的值减少。注意:

    • SP——堆栈指针,始终指向栈顶。

    • 先进后出工作原则( FirstIn Last Out 简称FILO)


    3 4244986
    堆栈在内存中的情况除有段跨越前缀之外,形成物理地址有二种方式:

    • 可以用一条立即数传送指令给SP赋值,确定SP在SS段中的初始位置。

    • 例:

    • 设: (SS)=9000H , 堆栈段为64KB

    • MOV SP,0E200H ;(SP)=0E200H

    • 则:

    • 整个堆栈段的物理地址范围为:

    • 90000H~9FFFFH

    • 栈顶的物理地址为:

    • 9E200H

    • 堆栈在内存中的情况如右图所示:

    堆栈在内存中的情况


    3 4244986

    • 堆栈用途除有段跨越前缀之外,形成物理地址有二种方式::

    • 存放CPU寄存器或存储器中暂时不使用的数据,

    • 使用数据时将其弹出;

    • 调用子程序, 响应中断时都要用到堆栈。

    • 调用子程序(或过程)或发生中断时要保护断点的地址(即当前CS和IP的值),子程序或中断返回时再恢复断点。

    • 在进入子程序和中断处理后,还需要保存通用寄存器的值,子程序或中断处理返回前,再恢复通用寄存器的值。

    • 子程序嵌套或子程序递归(自调自)时,要使保留的许多信息正确返回,必须后进先出。


    3 4244986

    (2) 堆栈操作指令除有段跨越前缀之外,形成物理地址有二种方式: (堆栈操作指令有两条):

    入栈指令

    格式:PUSH src ; (SP)  (SP)-2

    ((SP)+1,(SP))  (src)

    先修改堆栈指针,然后把一个字从源操作数压入堆栈顶部。

    操作如:PUSH AX

     出栈指令

    格式:POP dst ; (dst)  ((SP)+1,(SP))

    (SP)  (SP)+2

    把现行SP所指向堆栈顶部的一个字 弹出到目的操作数,再进行修改堆栈指针的操作。

    操作如: POP BX


    3 4244986

    (除有段跨越前缀之外,形成物理地址有二种方式:AX)

    (AX)

    • 例: 存放CPU寄存器或存储器中暂时不使用的数据, 使用数据时将其弹出:

    • PUSH AX ; 将(AX)入栈


    3 4244986

    使用数据时将其弹出:除有段跨越前缀之外,形成物理地址有二种方式:

    POP BX


    3 4244986

    • 例:除有段跨越前缀之外,形成物理地址有二种方式: 调用子程序(或过程)或发生中断时要保护断点的地址,

    • 子程序或中断返回时恢复断点。

    子程序嵌套

    断点地址压入和弹出情况


    3 4244986

    • 应用时注意:除有段跨越前缀之外,形成物理地址有二种方式:

      • 堆栈操作都按字操作。低字节放在低地址,高字节放在高地址。

      • PUSH , POP 指令的操作数可能有三种:

      • 寄存器(通用寄存器,地址指针,变址寄存器),

      • 段寄存器(CS除外,PUSH CS 合法,POP CS 非法),

      • 存储器。

      • 堆栈工作原则后进先出,且 SP总是指向栈顶。

      • PUSH ,POP指令应该成对使用,保持堆栈原有状态。

      • 堆栈最大容量为64KB。


    3 4244986

    堆栈应用举例:除有段跨越前缀之外,形成物理地址有二种方式:

    例 : 压入堆栈的内容

    与弹出内容顺序相反

    PUSH AX

    PUSH BX

    PUSH CX

    POP CX

    POP BX

    POP AX

    例:用BP的基址指令

    代替POP指令

    MOV BP,SP

    PUSH AX

    PUSH BX

    PUSH CX

    MOV CX,[BP-6]

    MOV BX,[BP-4]

    MOV AX,[BP-2]

    ADD SP, 6


    3 xchg
    3、 除有段跨越前缀之外,形成物理地址有二种方式:XCHG 交换指令

    • 格式:XCHG dst , src ;(dst) (src)

    • 执行操作:

    • 把一个字节或一个字的源操作数与目的操作数相交换。

    • 可以实现: 寄存器之间、寄存器和存储器之间信息的交换。

    • 注意:

    • 源、目的操作数的寻址方式不允许是立即寻址方式;

    • 两存储器之间不能交换,即两个操作数中必须有一个在寄存器中;

    • 段寄存器及IP寄存器不能作为一个操作数;

    • 允许字或字节操作,不影响标志位。


    3 4244986

    应用举例:除有段跨越前缀之外,形成物理地址有二种方式:

    XCHG BL,DL

    XCHG AX,SI

    XCHG COUNT[DI], AX

    XCHG [BX],[DI] (错)

    XCHG DS, AX (错)


    4 xlat
    4、XLAT 除有段跨越前缀之外,形成物理地址有二种方式:换码指令

    该指令不影响标志位。

    格式:

    XLAT str_table;(AL)←((BX )+(AL))

    或 XLAT

    str_table——表格符号地址(首地址),

    只是为了提高可读性而设置,汇编时仍用BX。


    3 4244986

    • XLAT除有段跨越前缀之外,形成物理地址有二种方式:指令使用方法:

    • 先建立一个字节表格;

    • 表格首偏移地址存入BX;

    • 需要转换代码的序号(相对于表格首地址位移量)存入AL; (表中第一个元素的序号为0)

    • 执行XLAT指令后,表中指定序号的元素存于AL中。

    • (AL)为转换的代码。


    3 4244986

    XLAT除有段跨越前缀之外,形成物理地址有二种方式:指令应用:

    若把字符的扫描码转换成ASCII码;

    或数字0~9转换成7段数码所需要的相应代码(字形码)等就要用XLAT指令。

    例:内存的数据段中有一张十六进制数字的ASCII码表。

    首地址为:Hex_table ,欲查出表中第10个元素(‘A’)


    3 4244986

    30除有段跨越前缀之外,形成物理地址有二种方式:H

    '0'

    Hex_table

    31H

    '1'

    Hex_table+1

    '2'

    32H

    Hex_table+2

    ...

    '9'

    39H

    Hex_table+0AH

    41H

    'A'

    Hex_table+0BH

    42H

    'B'

    ...

    Hex_table+0FH

    46H

    'F'

    ...

    执行指令序列:

    MOV BX,OFFSET Hex_table

    MOV AL,0AH

    XLAT Hex_table

    假设:

    (DS)=F000H,

    Hex_table=0040H

    (AL)=0AH

    执行XLAT以后:

    (AL)=41H=(F004AH),

    即“A”的ASCII码。

    16进制数的ASCII码表


    Input and output
    (二)输入输出指令除有段跨越前缀之外,形成物理地址有二种方式:(Input and Output)

    输入输出指令共两条:

    1、IN (Input byte or word)

    2 、OUT (Output byte or word)

    输入指令用于CPU从外设端口接受数据,

    输出指令用于CPU向外设端口发送数据。

    无论接受还是发送数据,必须通过累加器AX(字)或AL(字节),又称累加器专用传送指令 。

    输入、输出指令不影响标志位。


    3 4244986

    信息交换要通过端口除有段跨越前缀之外,形成物理地址有二种方式:

    每个外设要占几个端口:数据口,状态口和控制口。


    3 4244986

    8086系统除有段跨越前缀之外,形成物理地址有二种方式:

    端口地址由A0~A15译码形成。外部设备最多有65536个I/O端口。外设端口地址范围:0000H~FFFFH。

    PC机

    仅使用A0~A9译码形成I/O口地址,即1024个端口地址。

    端口地址范围:0000H~03FFH,其中: A9=1,表示扩充槽上的口地址。

    当端口地址是8位时(0~FFH),可以用直接寻址方式,即在指令中直接给出8位端口地址。

    当端口地址超过8位(≥FFH)时,只能使用间接寻址方式。即先把端口地址放到DX寄存器中。且间接寻址仅能使用DX寄存器。

    *访问端口不需要用任何段寄存器来修改它的值。


    3 4244986

    1、除有段跨越前缀之外,形成物理地址有二种方式:IN (Input byte or word) 输入指令

    格式:

    IN AL, data8 ; 端口地址8位,输入一个字节

    IN AX, data8 ;端口地址8位,输入一个字

    IN AL, DX ;端口地址16位,输入一个字节

    IN AX, DX ;端口地址16位,输入一个字

    必须通过累加器AX(字)或AL(节)输入数据。


    3 4244986

    2 、除有段跨越前缀之外,形成物理地址有二种方式:OUT(Output byte or word) 输出指令

    格式:

    OUT data8, AL ; 端口地址8位,输出一个字节

    OUT data8, AX ;端口地址8位,输出一个字

    OUT DX , AL ;端口地址16位,输出一个字节

    OUT DX , AX ;端口地址16位,输出一个字

    必须通过累加器AX(字)或AL(节)输出数据。


    3 4244986

    例1:除有段跨越前缀之外,形成物理地址有二种方式:实现端口(29H)(28H)→内存(DATA_WORD)

    IN AX,28H

    MOV DATA_WORD,AX

    例2:从端口3FCH 送一个字到AX寄存器

    MOV DX,3FCH

    IN AX,DX ; (AL)←(3FCH),

    (AH)←(3FDH)

    例3:实现将(AL) →内存(05H)

    OUT 05H,AL;(05H)←(AL)


    Address object transfer
    (三)地址传送指令除有段跨越前缀之外,形成物理地址有二种方式:(Address-object transfer)

    8086 /8088 提供三条:

    地址指针写入指定寄存器或寄存器对指令。

    1、LEA(Load Effective Address)

    2、LDS (Load pointer using DS)

    3、LES (Load pointer using ES)


    1 lea load effective address
    1、除有段跨越前缀之外,形成物理地址有二种方式:LEA(Load Effective Address)

    格式:LEA reg16 , mem16;EA(reg16),源操作数为存储器 寻址方式

    功能:加载有效地址,用于写近地址指针。

    把指令中指定的存储器操作数有效地址装入指定的寄存器 。

    例:设(BX)=0400H,(SI)=003CH

    LEA BX,[BX+SI+0F62H]

    执行指令后:

    EA=(BX)+(SI)+0F62H=0400H+003CH+0F62H=139EH

    (BX)=139EH


    3 4244986

    注意:设除有段跨越前缀之外,形成物理地址有二种方式:

    (DS)=3000H

    BUFFER=1000H

    (31000H)=0040H

    (1) LEA 与MOV指令的区别

    LEA BX , BUFFER ;(BX)=1000H

    MOV BX , BUFFER ; (BX)=0040H

    下两条指令功能等价:

    LEA BX , BUFFER ; (BX)=1000H

    MOV BX , OFFSET BUFFER ; (BX)=1000H


    3 4244986

    (2)除有段跨越前缀之外,形成物理地址有二种方式:LEA 指令中的目标寄存器必须是16位的通用寄存器,

    源操作数必须是一个存储器。

    错误指令: LEA DX , AX ;


    2 lds load pointer using ds
    2、除有段跨越前缀之外,形成物理地址有二种方式:LDS (Load pointer using DS)

    格式:LDS reg16, mem32 ;(reg16)←(EA)

    (DS)←((EA)+2))

    功能:用于写远地址指针。

    将指令指定32位地址指针送指令指定寄存器(不能是段寄存器)和DS寄存器中。

    将指令指定mem32单元的前两个单元内容(16位偏移量)装入指定通用寄存器,把后两个单元内容(段地址) 装入到DS段寄存器。


    3 les load pointer using es
    3、除有段跨越前缀之外,形成物理地址有二种方式:LES (Load pointer using ES)

    格式:LES reg16, mem32 ;(reg16)←(EA)

    (ES)←((EA)+2))

    功能:用于写远地址指针。

    把源操作数指定的4个相继字节送指令指定的寄存器(不能是段寄存器)及ES寄存器中。

    *此指令常常指定DI寄存器

    将指令指定mem32单元的前两个单元内容(16位偏移量)装入指定通用寄存器,把后两个单元内容(段地址) 装入到ES段寄存器。


    3 4244986

    除有段跨越前缀之外,形成物理地址有二种方式::

    假设: (DS)=C 000H

    指令: LDS SI, [0010H]

    执行指令后:

    (SI)=0180H

    (DS)=2000H


    3 4244986

    除有段跨越前缀之外,形成物理地址有二种方式::

    假设: (DS)=B 000H

    (BX)=080AH

    指令: LES DI, [BX]

    执行指令后:

    (DI)=05A2H

    (ES)=4000H


    3 4244986

    综合举例:除有段跨越前缀之外,形成物理地址有二种方式:

    设:

    (DS)=5000H

    TABLE=1000H

    分析下列指令执行结果:

    MOV BX,TABLE ;(BX)=0040H

    MOV BX,OFFSET TABLE ;(BX)=1000H

    LEA BX,TABLE ;(BX)=1000H

    LES BX,TABLE ;(BX)=0040H,(ES)=3000H

    LDS BX,TABLE ;(BX)=0040H,(DS)=3000H


    Flag register transfer
    (四)标志传送指令除有段跨越前缀之外,形成物理地址有二种方式:(Flag register transfer)

    采用了隐含寄存器(AH、Flags)操作数方式。

    8088有四条标志传送操作指令:

    1. LAHF(Load AH into flags)

    2. SAHF(Store AH into flags)

    3. PUSH F(Push flags onto stack)

    4. POP F(Pop flags off stack)


    3 4244986

    1. 除有段跨越前缀之外,形成物理地址有二种方式:LAHF(Load AH flags flags)

    格式:LAHF ;(AH)←(PSW的低字节)

    功能:标志寄存器低八位 (AH)。

    LAHF指令操作图示意


    3 4244986

    2. 除有段跨越前缀之外,形成物理地址有二种方式:SAHF(Store AH into flags)

    格式:SAHF ;(PSW的低字节)←(AH)

    功能:(AH)送标志寄存器低八位。

    3. PUSH F(Push flags onto stack)

    格式:PUSH F ;(SP)←(SP)-2

    ((SP)+1,(SP))←(PSW)

    功能 : 标志进栈。

    4. POP F(Pop flags off stack)

    格式:POP F;(PSW)←((SP)+1,(SP))

    (SP)←(SP)+2

    功能 :标志出栈。


    3 4244986

    注意:除有段跨越前缀之外,形成物理地址有二种方式:

    (1) 标志位的影响

    LAHF、PUSHF不影响标志位;

    SAHF、POPF由装入的值确定标志位的值, 即影响标志位。

    (2)PUSHF、POPF用于保护调用过程前(PSW),过程返回后恢复。

    例: …

    PUSH AX

    PUSH CX

    PUSHF

    CALL TRANS

    POPF

    POP CX

    POP AX


    3 4244986
    作业三除有段跨越前缀之外,形成物理地址有二种方式::

    教材:P120 习题

    1,2,3,6


    3 4244986
    第1题答题格式说明除有段跨越前缀之外,形成物理地址有二种方式:

    说明指令的源操作数和目的操作数各采用什么寻址方式?

    设定如下:

    ①立即寻址

    ②寄存器寻址

    ③直接寻址

    ④寄存器间接寻址

    ⑤寄存器相对寻址

    ⑥基址变址寻址

    ⑦相对基址变址寻址

    例:MOV AX,2408H;

    ② ①


    ad
