  1. 1.4场效应晶体管 Field-Effect Transistors (FETs)

  2. 内容提要 • 1.4.1结型场效应管,原理、输出特性与转移特性 • 1.4.2绝缘栅型场效应管,原理、输出特性与转移特性 • 1.4.3场效应管的主要参数 • 1.4.5场效应管与晶体管的比较

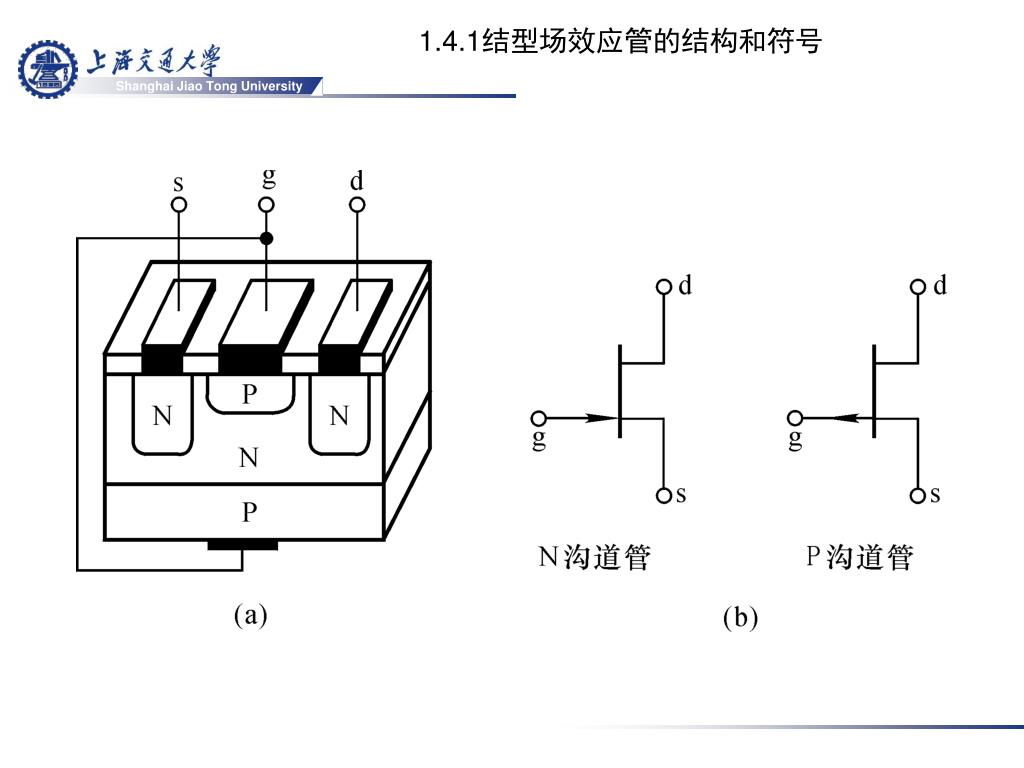

  3. 1.4.1结型场效应管的结构和符号

  4. 图1.4.2 N沟道结型场效应管的结构示意图

  5. 图1.4.3 uDS＝0时uGS对导电沟道的控制作用 沟道变窄 沟道消失

  6. 图1.4.4 UGS(off)< uGS <0且uDS >0的情况 预夹断 DS间为电阻特性 恒流

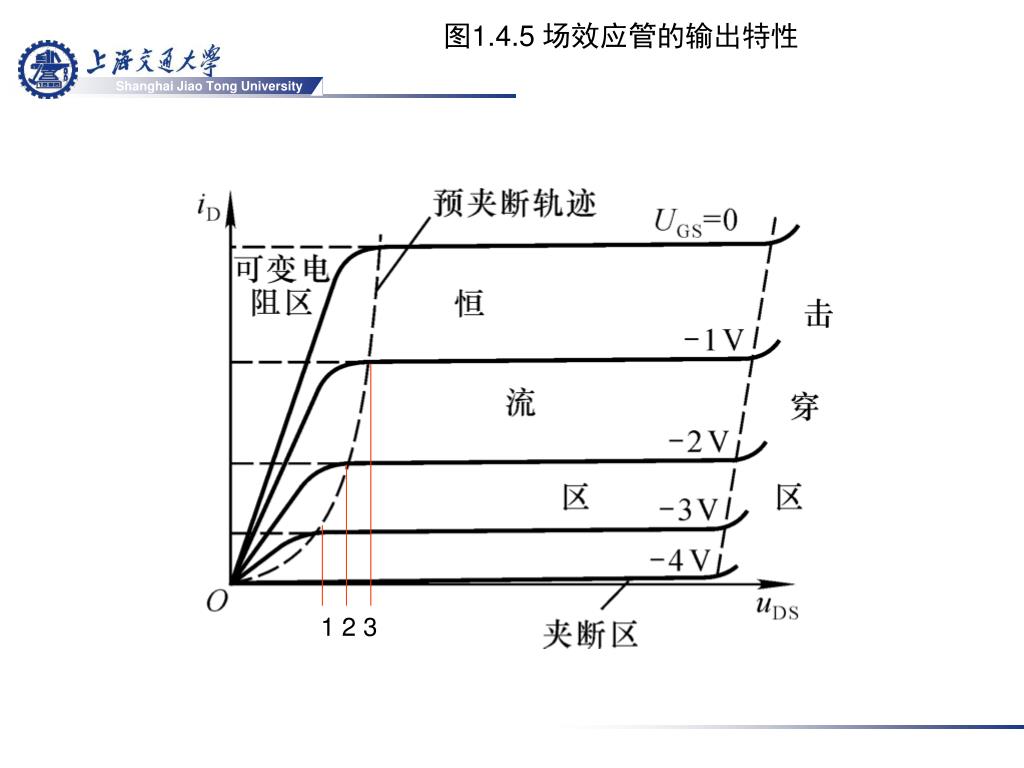

  7. 图1.4.5 场效应管的输出特性 1 2 3

  8. 图1.4.6 场效应管的转移特性曲线

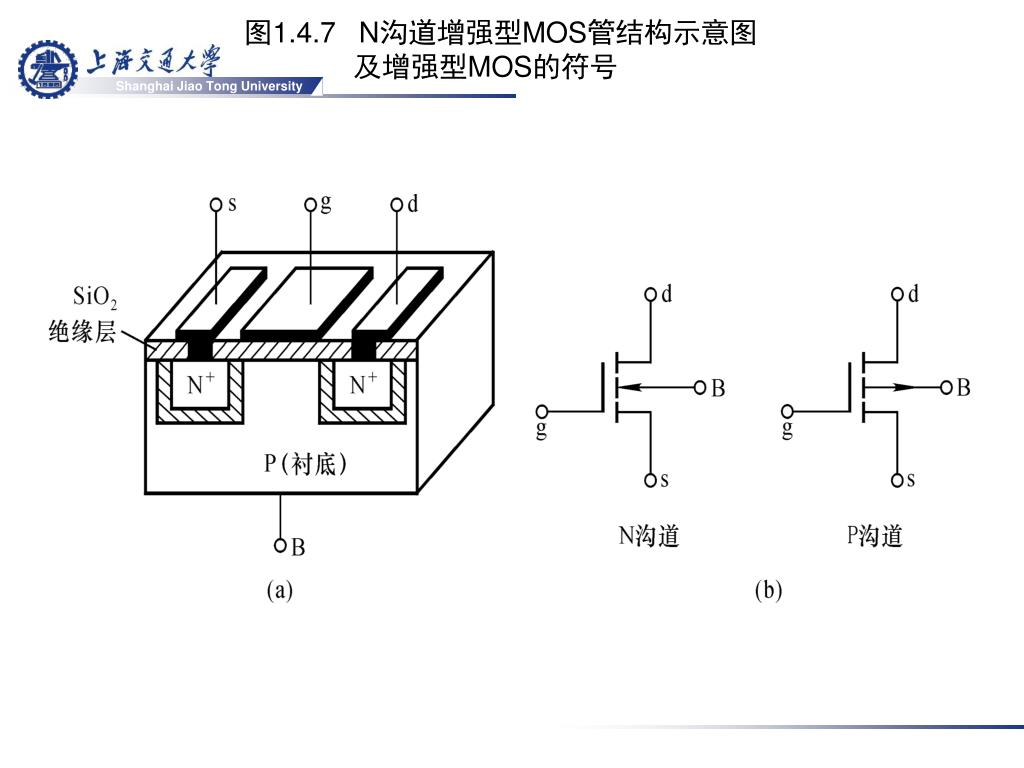

  9. 图1.4.7 N沟道增强型MOS管结构示意图 及增强型MOS的符号

  10. 图1.4.8 uDS＝0时uGS对导电沟道的影响

  11. 图1.4.9 uGS为大于UGS(th)的某一值时uDS对iD的影响

  12. 图1.4.10 N沟道增强型MOS管的特性曲线

  13. 图1.4.11 N沟道耗尽型MOS管结构 示意图、符号及转移特性

  14. 图1.4.13 场效应管的符号及特性

  15. 1.4.3场效应管的主要参数 • 直流参数 • 交流参数 • 极限参数 夹断电压 开启电压 饱和漏极电流 直流输入电阻 低频跨导 极间电容 击穿电压 最大耗散功率 最大漏极电流

  16. 例 1.4.2 试分析 为0V,8V和10V情况下 分别为多少？

  17. 如图所示电路,场效应管的夹断电压UGS(off)=-4V，饱和漏电流IDSS=4mA。试问，为保证负载电阻RL上的电流为恒流， RL的取值范围为多少？

  18. 1.4.5场效应管与晶体管的比较 • 流控？压控？ • 温度稳定性 • 噪声 • 管脚互换性 • 偏置的多样性 • 工艺性 • 放大倍数

  19. 今日作业 • 1.15，1.16
